Как крепить анкерные болты

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
тщательно очищают посадочное отверстие;
аккуратно забивают анкерный болт с гайкой при помощи молотка;
затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

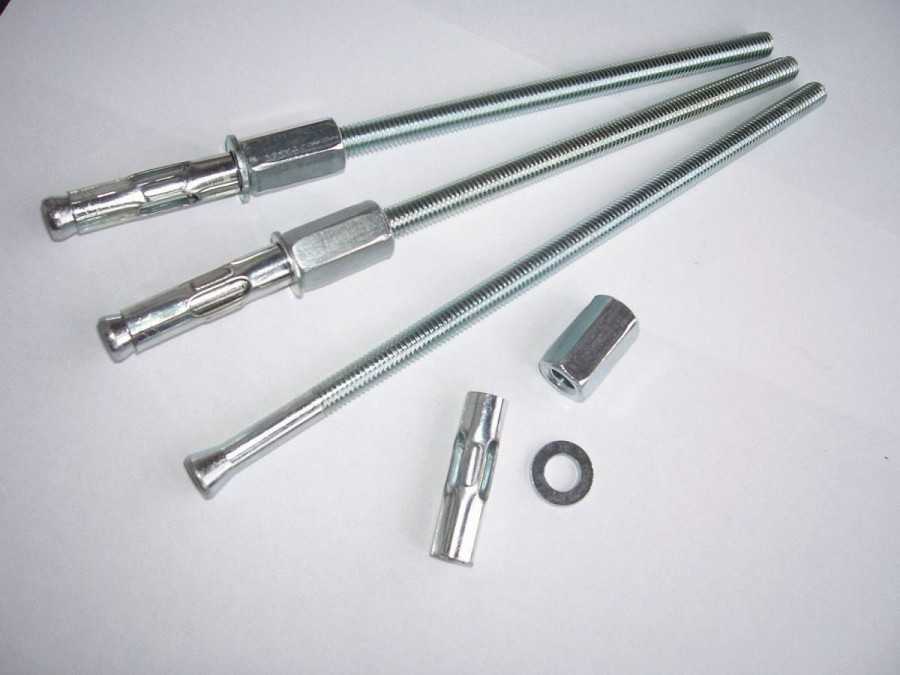

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Это интересно: Муфты — определение, виды, назначение, классификация

Где необходим клиновой анкер

Не многим понятно, как правильно подобрать клиновой анкер. Это зачастую приводит к ненадежности крепления. В данном материале мы поговорим о том, для чего нужен анкер клиновой и как правильно его выбирать.

Для того, чтобы создать надежное крепление при помощи клинового анкера с гайкой, в материале необходимо заранее просверлить отверстие.

Сам анкер вбивается в данное отверстие, при этом происходит расклинивание его «лепестков», за счет чего создается наиболее прочное соединение. Но на этом установка крепления не заканчивается. После того, как анкер вбит в отверстие, его болт закручивают при помощи специального гаечного ключа.

В связи с тем, что данный вариант крепления самый прочный для больших тяжестей, он является самым популярным в строительстве крепежом. Особенно это заметно при работе с такими материалами, как газо- и пеноблоки, кирпич, бетон.

Подумайте сами, ведь данное крепление не так уж сложно установить, но при этом коэффициент полезного действия у него высок. Да и цена на клиновой анкер не высока, а разность цены зависит только от размера выбранного анкера.

Стоит так же заметить, что не только к бетонным конструкциям применим данный вид крепежей. Полезен клиновой анкер и при монтаже различных металлических деталей.

Для домашних мастеров это огромное преимущество. Ведь, как говорилось ранее, данный крепеж очень прост в использовании и с ним справится даже новичок. Клиновой анкер подходит для конструкций с большой массой, но подбирать его следует точно по всем параметрам.

Размеры и принцип действия клинового анкера

Состоит анкер клиновой из болта, на конце которого присутствует гильза. Установка данного крепления не представляет никаких трудностей, кроме сверления отверстия. Дело в том, что размер сверла для отверстия должен полностью соответствовать диаметру анкера.

После того, как отверстие готово, остается сделать самое простое. Во-первых, в отверстие вставляется сам клиновой анкер. Далее молотком он забивается, при этом для каждого анкера прикладывается инструкция по забиванию.

И, наконец, анкер докручивают в отверстие при помощи гаечного ключа. Это так же делается при помощи рекомендаций из инструкции. Чаще всего используется оцинкованный клиновой анкер для сохранения от влаги.

При выборе анкера клинового нужно понимать, что его размер зависит от многих факторов. Самое главное — точно рассчитать нагрузку на крепеж. В этом может помочь специалист, консультант магазина или формула расчета.

Если вы примерно определили все необходимые показатели, но не сосем уверены, то лучше приобретать анкер немного большего размера. Это обезопасит крепление от перевеса. К примеру, если вы рассчитали, что вам подойдет клиновой анкер 10, то лучше отдать предпочтение 12.

Обычно размер и вес клинового анкера указан на гильзе. Однако бывают случаи, когда он отсутствует. Тогда вы можете просто измерить его при помощи штангенциркуля.

При самостоятельном проведении замеров, важно определить три величины. Первое — это диаметр самого анкера с гильзой, он поможет при выборе сверла

Второй показатель — диаметр болта без гильзы. Этот показатель нужен для определения размера гаечного ключа.

И третий показатель — длина анкера. Для ее правильного выбора нужно точно знать толщину поверхности. На анкере параметры указываются именно в той последовательности, в которой они описаны здесь.

Что следует знать:

Если вы отдаете предпочтение такому креплению, как клиновой анкер, то обязательно ознакомьтесь с его техническими характеристиками.
Помните, что установка анкера разрешена только в том случае, если нагрузка на него не менее 1/4 от максимально возможной.
И даже если вам кажется, что вы легко справитесь с установкой такого крепежа, как клиновой анкер, воспользуйтесь инструкцией и изучите технологию максимально подробно.

Область применения

Такой эффективный крепежный элемент, как анкер клиновой, одинаково успешно используется как в капитальном строительстве, так и при выполнении домашних ремонтных работ. Анкер-клин применим в тех ситуациях, когда на поверхности стен, пола и потолка, выполненных из прочных материалов (бетон, кирпич и др.), необходимо надежно закрепить предметы, обладающие большими размерами и значительной массой.

Учитывая тот факт, что такие анкеры часто применяют для выполнения монтажа лифтовых шахт, кабельных трасс, высоконагруженных элементов лестничных конструкций, к их надежности и долговечности предъявляются очень высокие требования

Крайне важно также при использовании этих крепежей строго соблюдать правила их монтажа

Среди разновидностей таких крепежных элементов отдельное место занимает анкер-клин потолочный. Его используют для того, чтобы надежно фиксировать на поверхности потолка тяжелые и габаритные люстры.

Потолочный анкер-клин состоит из стального стержня, стопорной шляпки и клиновидного распора

Как крепить анкерный болт

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Виды анкеров для работы с кирпичной кладкой

Сегодня есть множество видов этих крепежных элементов. У них разное назначение, поэтому и конструкция разных анкеров различна. Например, есть так называемые рамные анкера, которые используются только для крепления окон и дверных луток к стене. Есть фундаментные анкерные крепления. С их помощью, устанавливают, например, металлические колонны.

Химический анкер для пустотелого кирпича и рядового.

От правильного выбора крепежной системы будет зависеть в дальнейшем прочность конструкции, которую мы создаем.

Рассмотрим анкерные системы, используемые для кирпичной кладки.

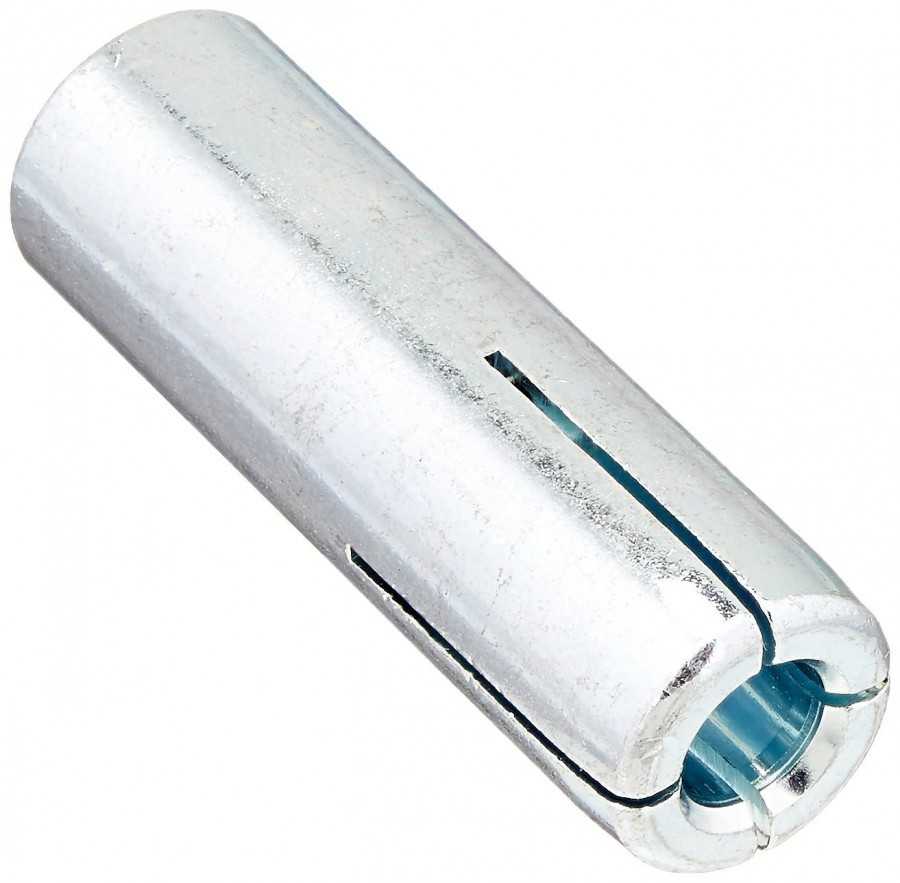

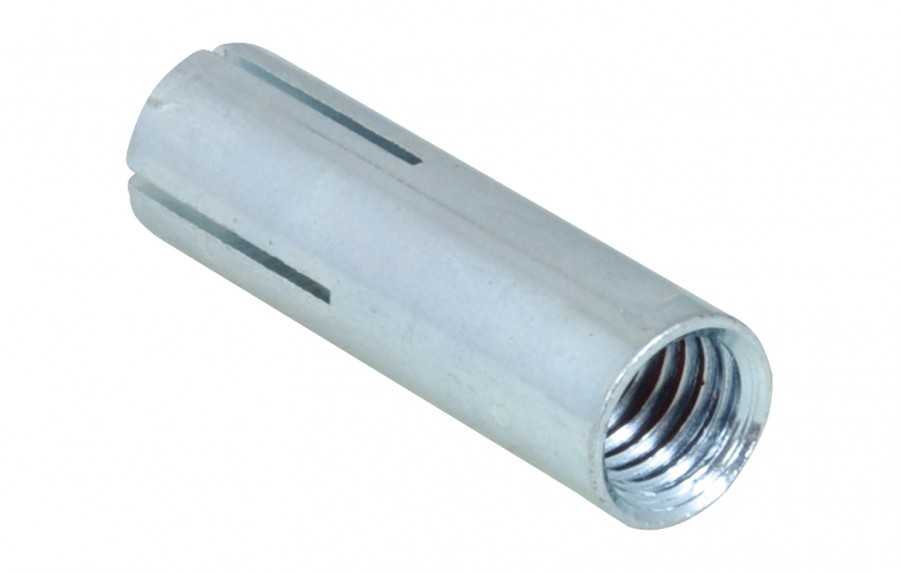

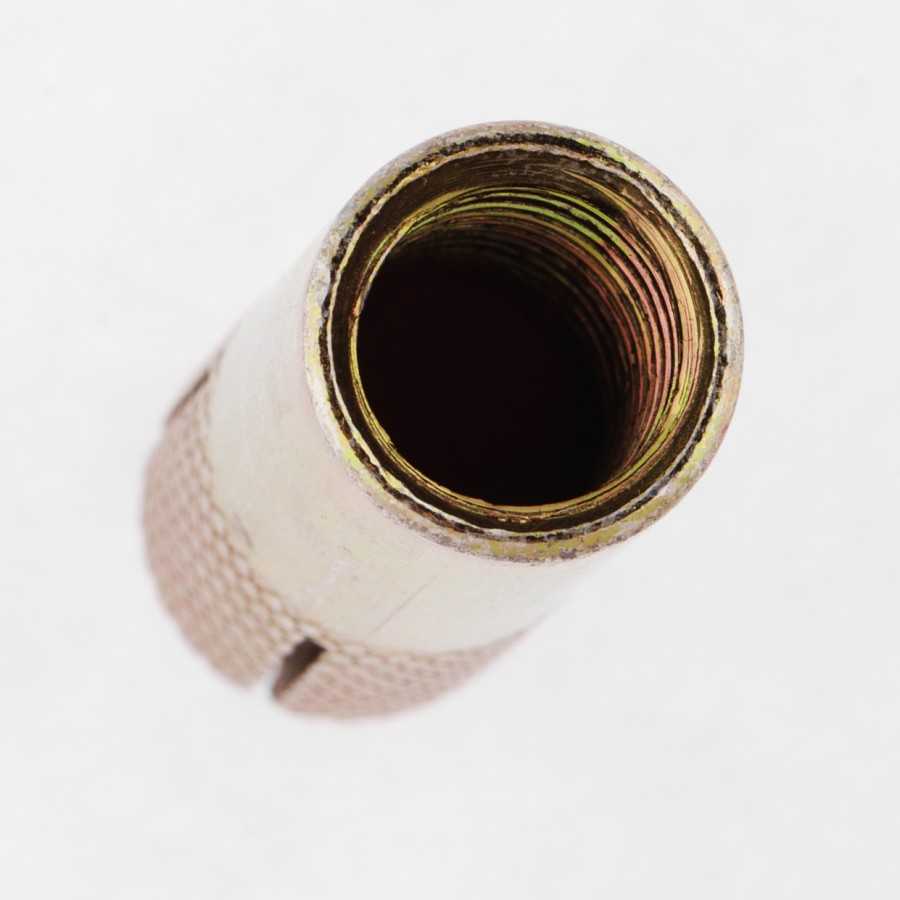

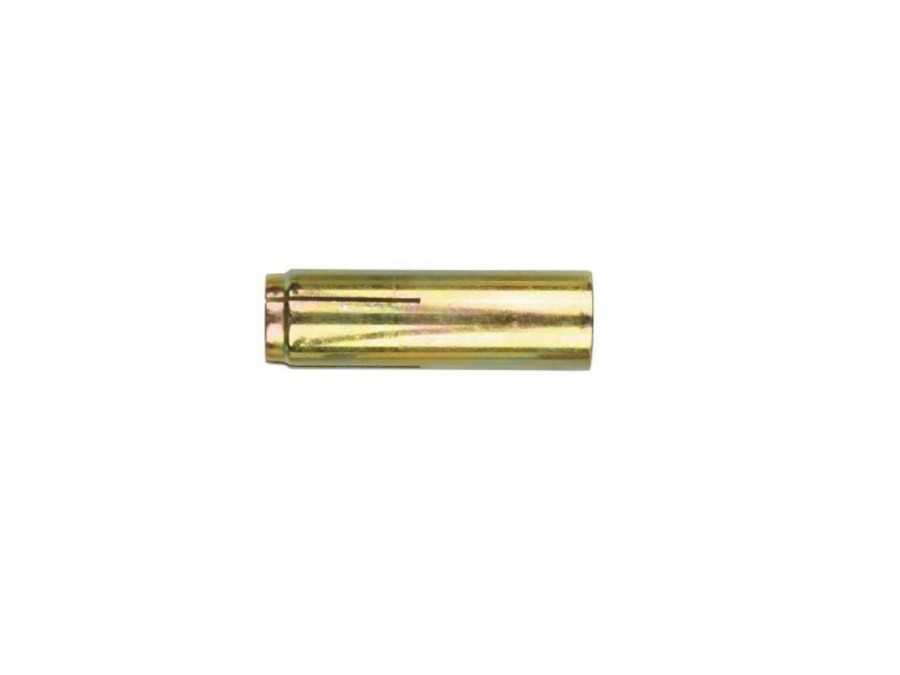

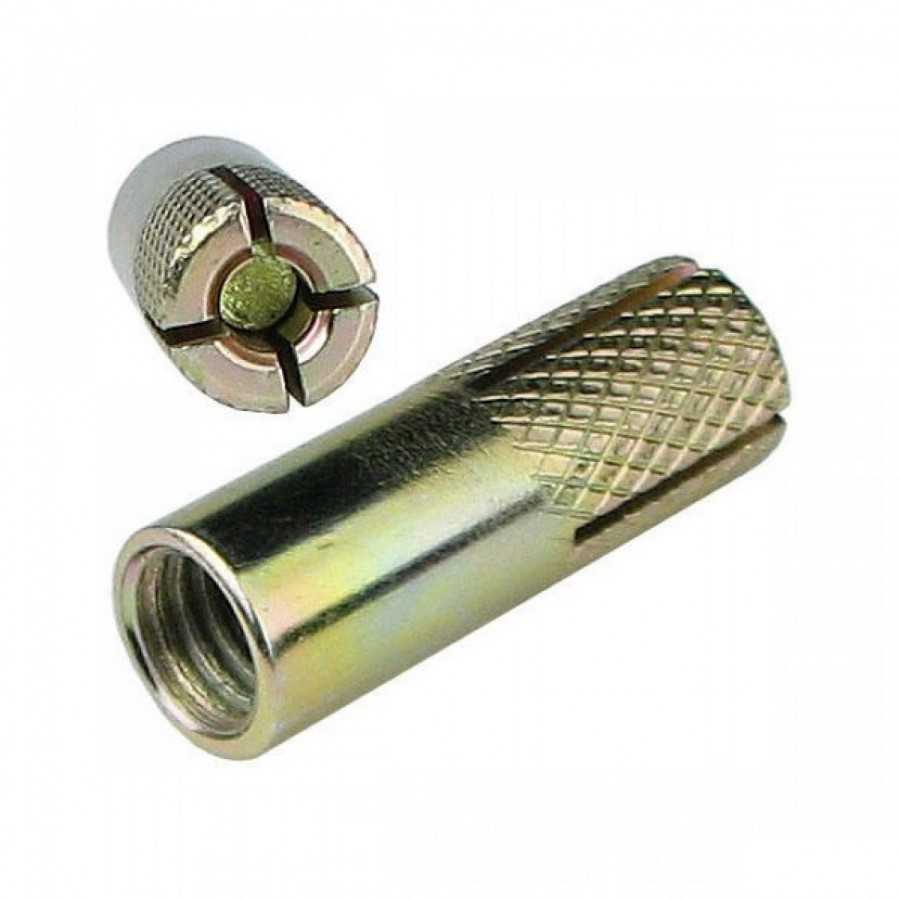

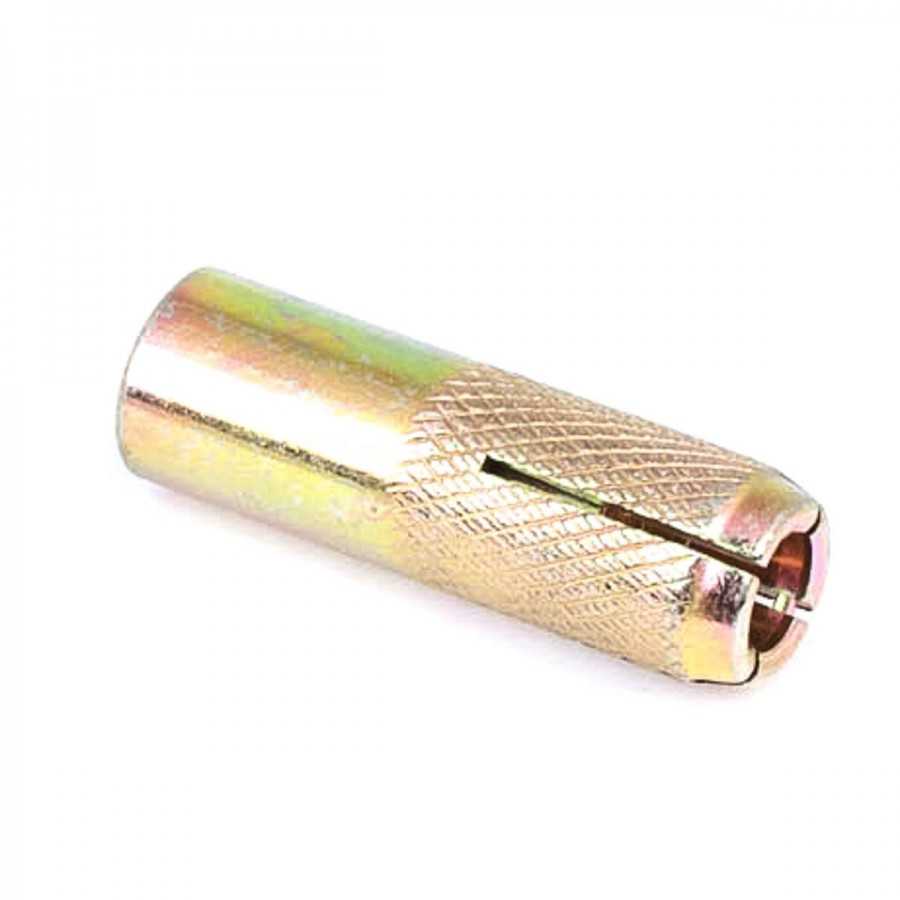

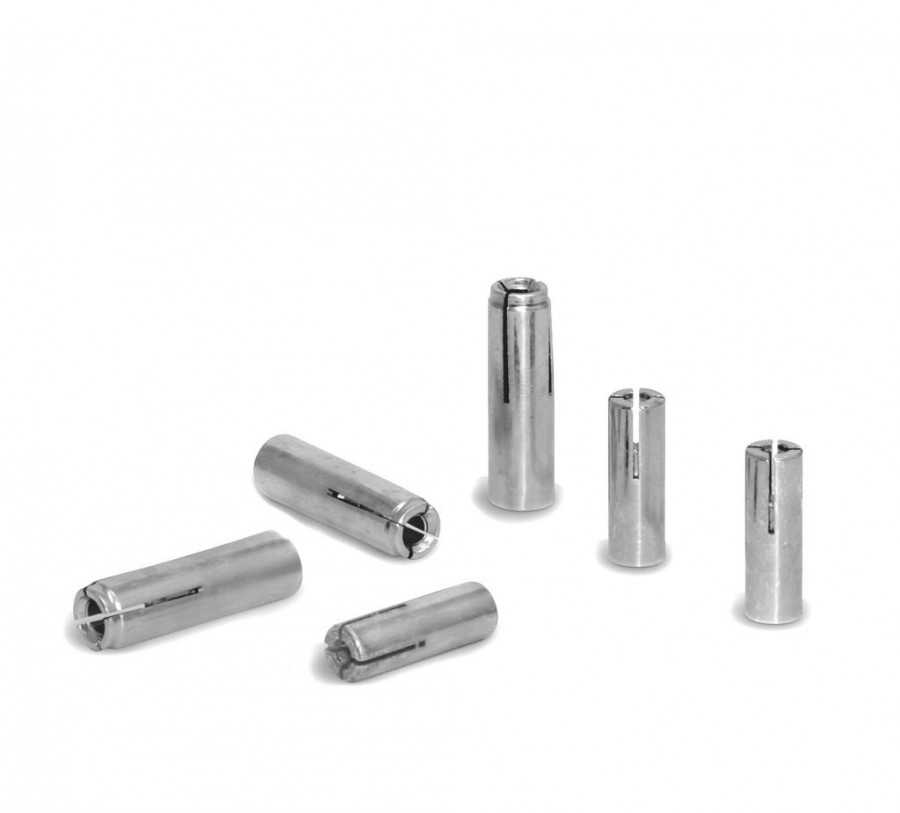

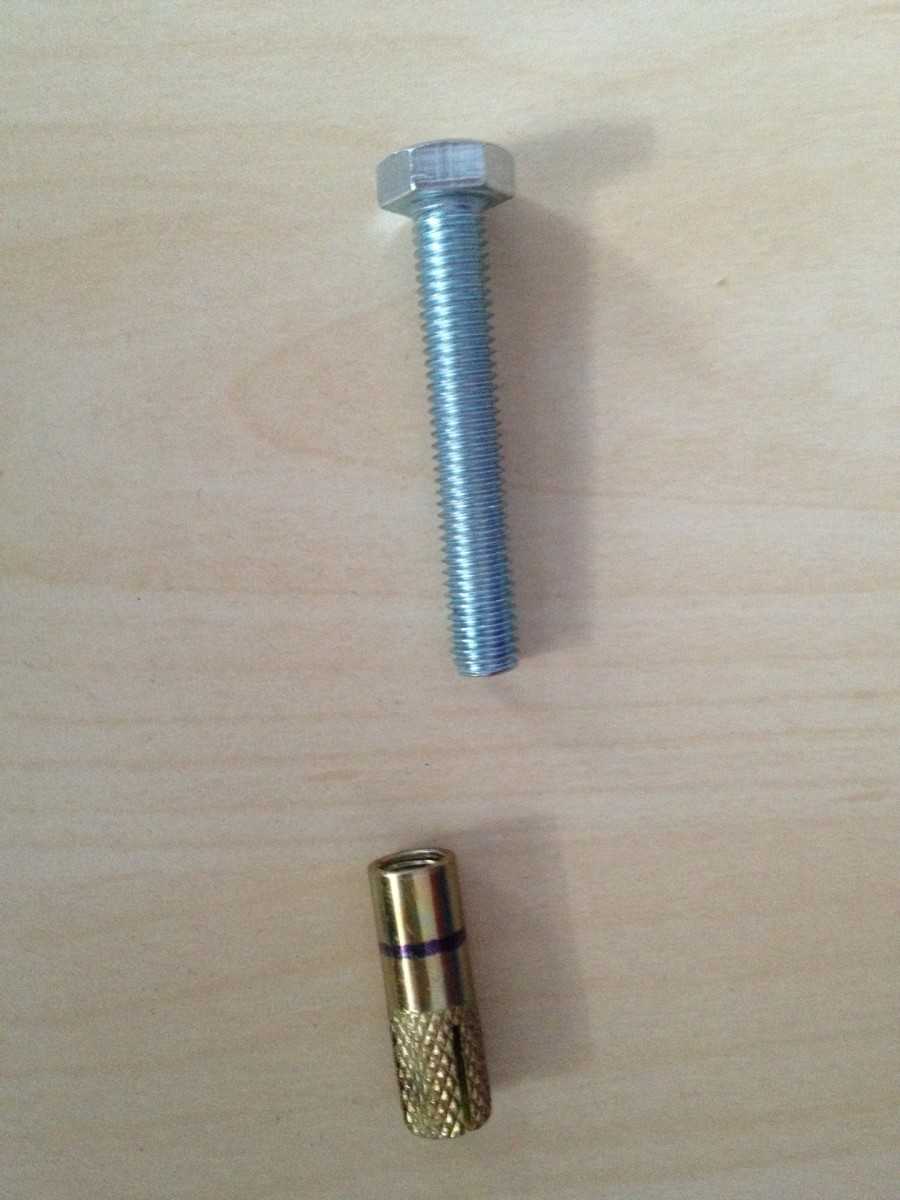

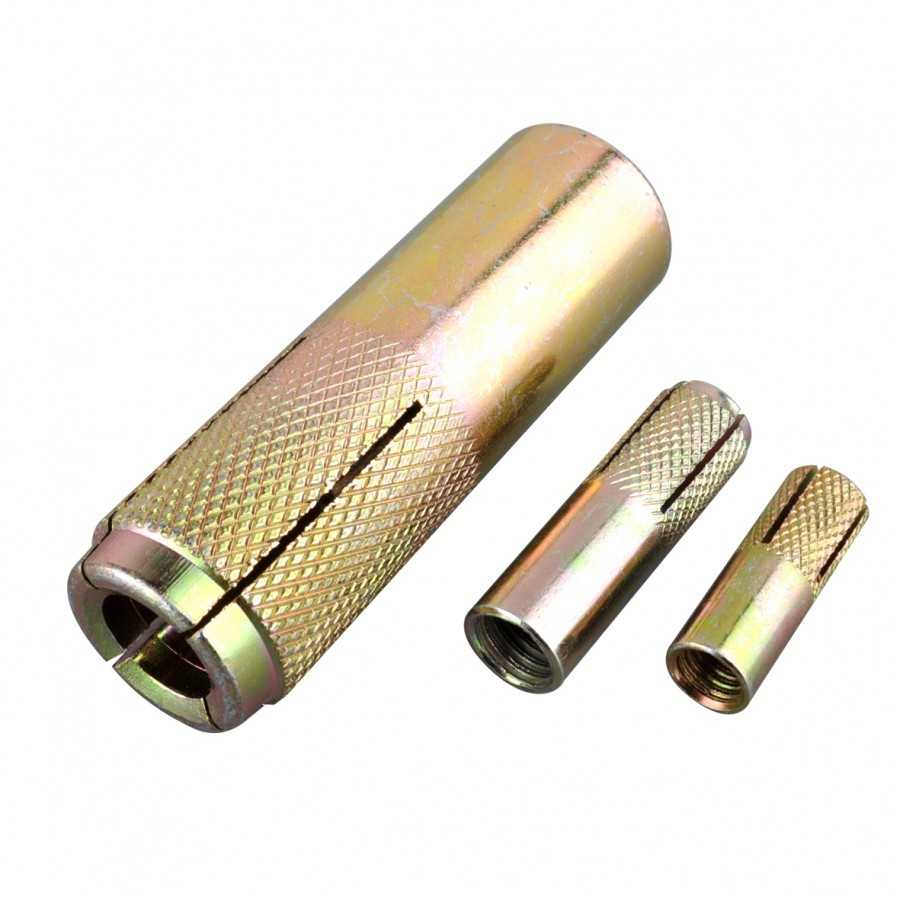

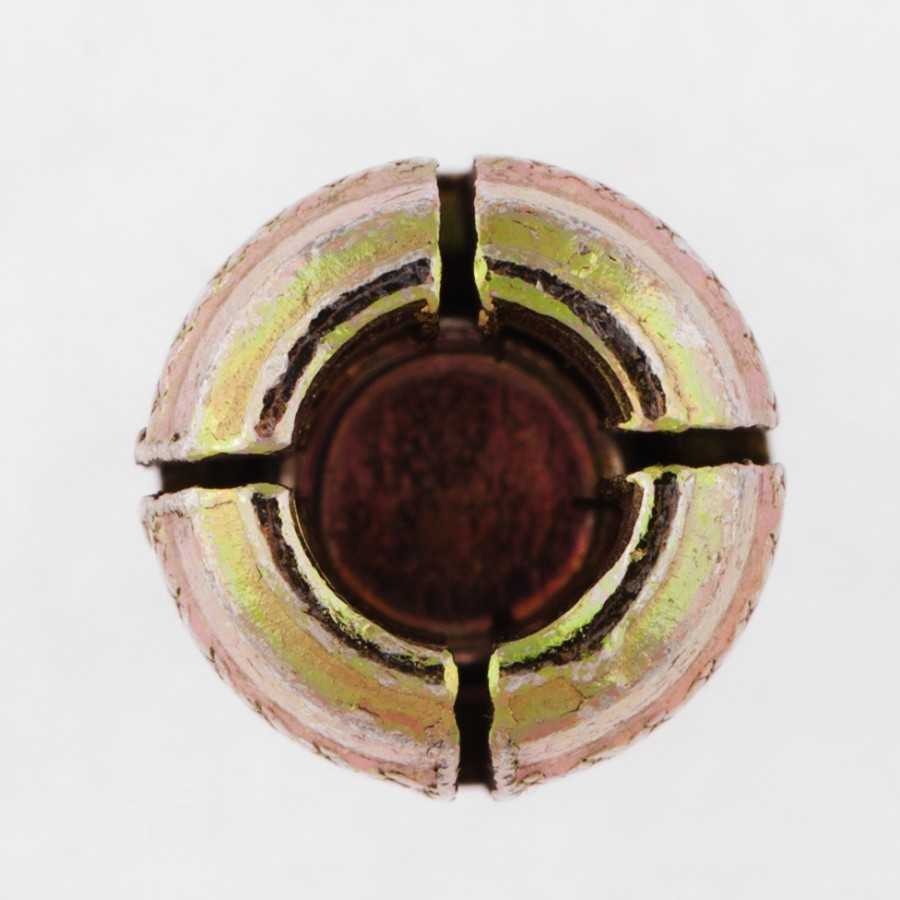

Забивной анкер состоит из распорной части (гильзы), болта и гайки. Распорную часть забивают в подготовленное отверстие. Болт вкручивают в распорную часть вместе с гайкой, затем гайку снимают. Такое монтажное крепежное изделие применяют для последующего привинчивания с помощью гайки петель или уголков. На них можно подвешивать полки, карнизы и др.

Существуют такие виды забивного анкера, как болт-крюк, болт-угол, болт-кольцо. Их назначение уже другое, чем обычного болтового анкерного крепежа. Например, на болт-угол обычно навешивают тяжелые посудные кухонные шкафы или водонагреватели для ванной. На кольцо можно навешивать, например, калитки или ворота в кирпичном заборе.

Схема вкручивания дюбеля в кирпичную стену.

Клиновой крепеж используют чаще для сквозных креплений. Клин прочно удерживает прикрепляемый элемент на поверхности стены.

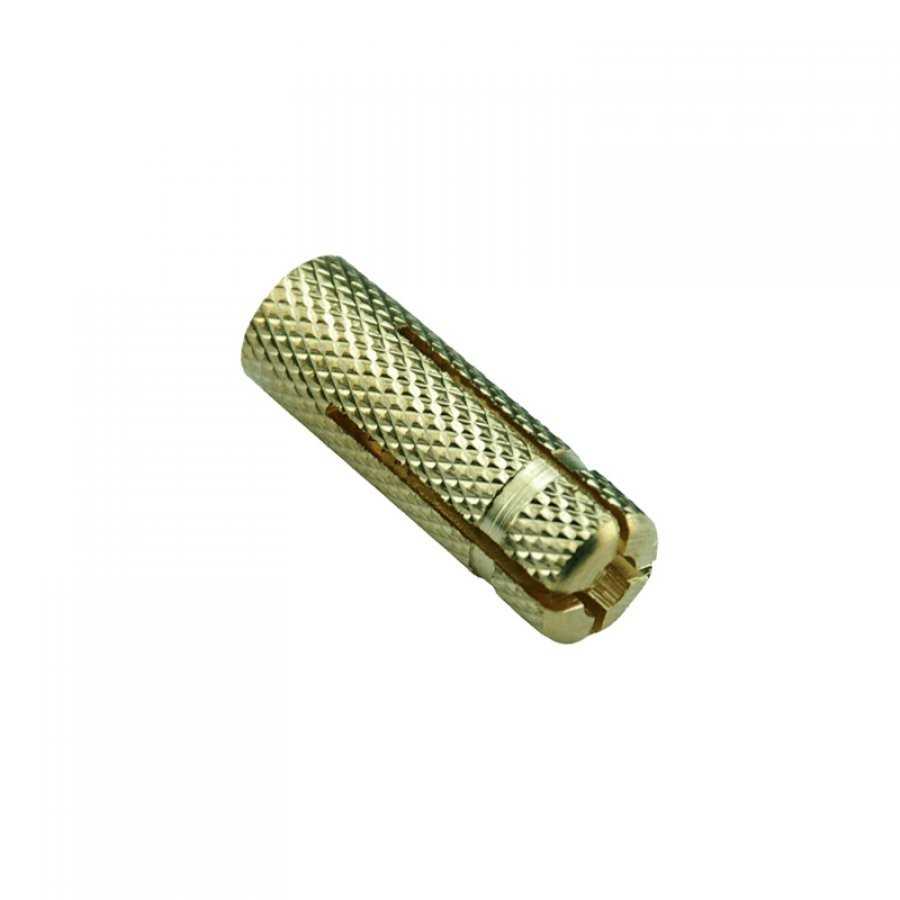

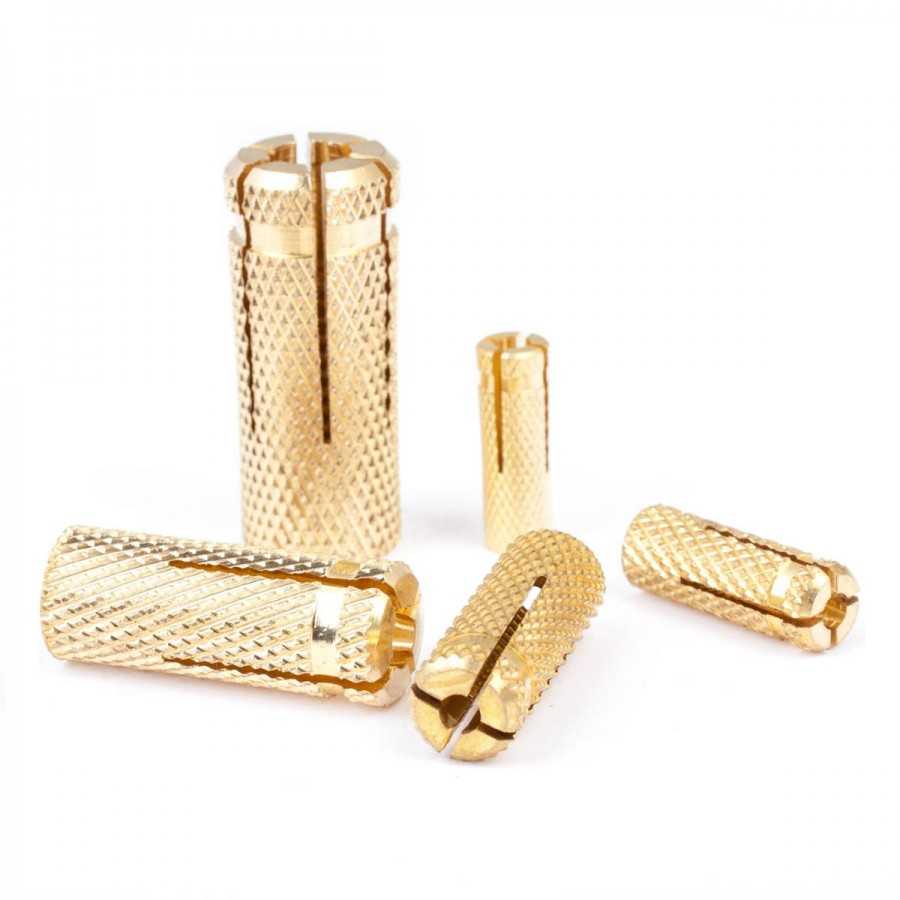

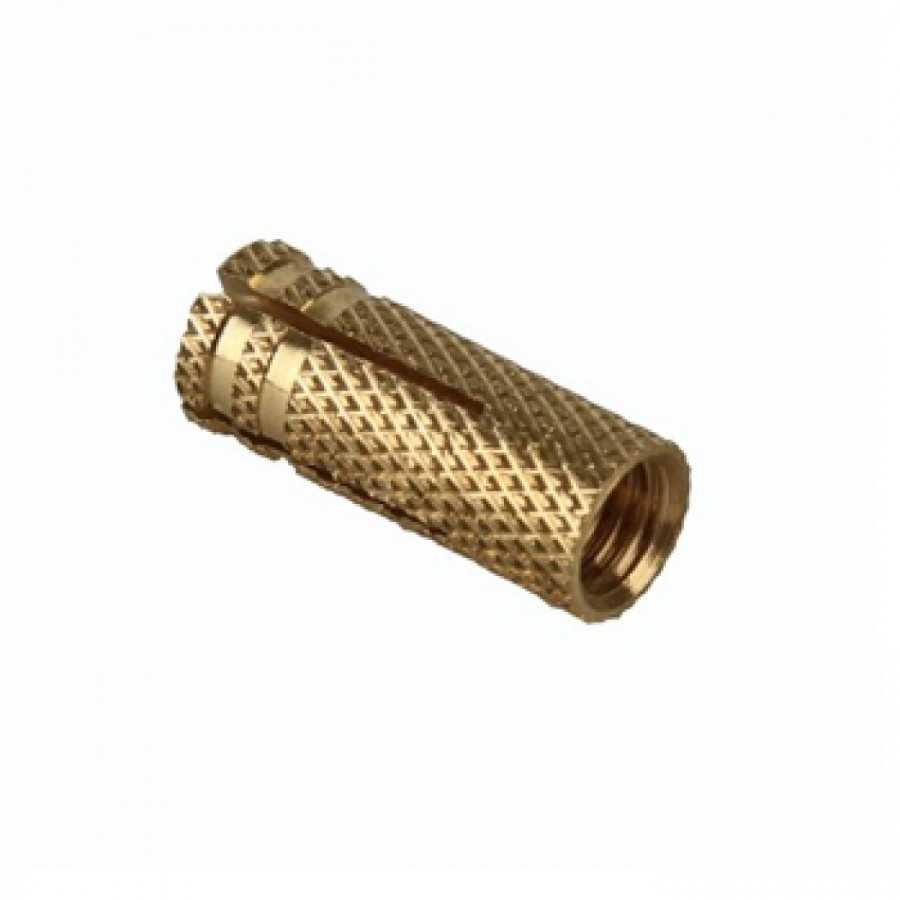

Так называемый MSA. Этот крепеж сделан из латуни. Как и все крепежные анкерные системы, он имеет насечку на наружной поверхности гильзы для лучшего сцепления с внутренней поверхностью отверстия в стеновом материале. Максимальное внутренне сечение гильзы составляет 8 мм. Предназначен он для закрепления на кирпичной стене не очень тяжелых изделий и материалов.

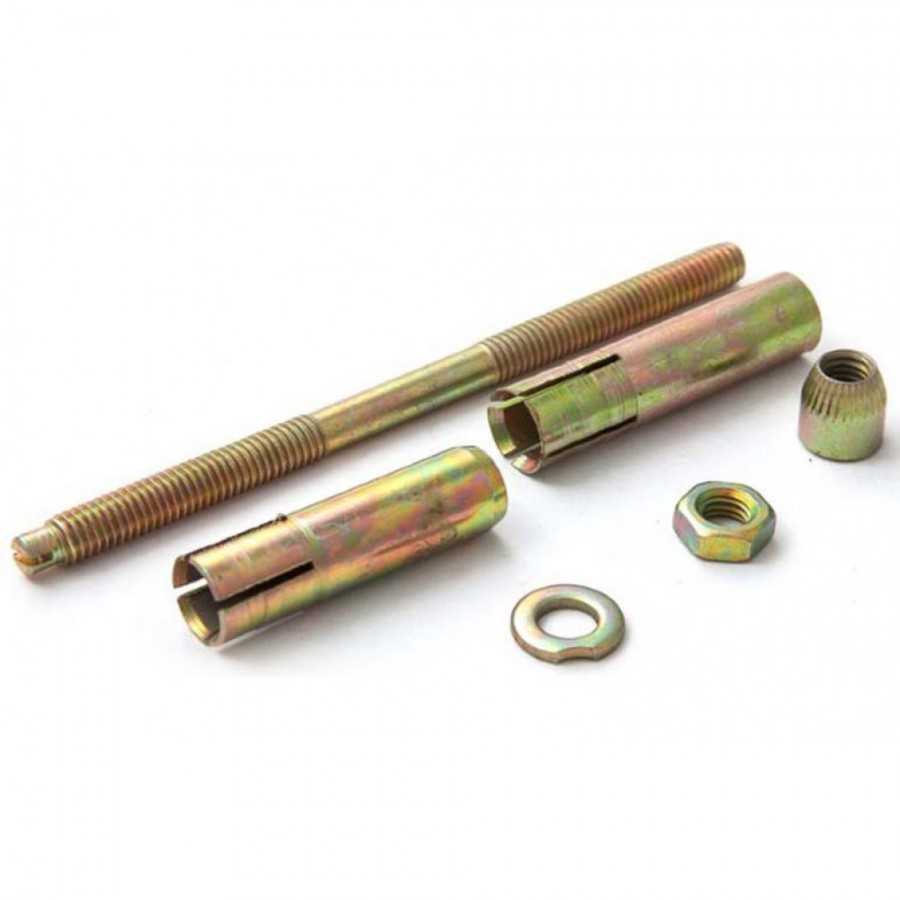

Анкер двойного распирания состоит из шпильки с двумя распорами и гильзы с разрезами посередине и на конце. Благодаря двум распорам крепление выходит более прочным. Его используют при монтаже на стену из пустотелого кирпича, когда нужна большая устойчивость к вырыванию.

Делают и двухраспорный крепеж с гайкой и запрессованной шайбой. Этот вид используют для крепления металла. Такие системы делают из оцинкованной стали.

Не так давно появился новый вид анкерных систем — клеевой, или химический. Ведь крепить что-то к стене из пустотелого кирпича очень проблематично. Для этой цели используют данный вид крепежа. Вместо гильзы в нем применяют ампулу со специальным полиэфирным клеем, в который вкручивается шпилька. Через короткое время клей застывает, и надежное крепление готово.

Как работает анкер клиновый

Анкер клиновой представляет собой шпильку с рабочей частью, изготовленной в виде конуса. С помощью детали и особенности конструкции создается надежное крепление, выдерживающее большие нагрузки.

Сфера применения

Клиновой анкер широко применяется в капитальном строительстве, а также при решении стандартных бытовых задач в процессе ремонта. Анкер-клин подходит для создания крепления крупных конструкций на полу, стенах или других плоскостях, выполненных из прочных материалов.

Для производства клиновых анкеров используется сталь, покрытая методом цинкования, которая характеризуется высокой прочностью. Элемент выдерживает массивные лифтовые шахты, крупные кабельные трассы, нагруженные лестничные конструкции и многое другое, поэтому к деталь должна соответствовать определенным нормативам. При монтаже необходимо соблюдать несколько правил.

Потолочный анкер-клин используется для установки массивных люстр и других тяжелых конструкций. Метиз состоит из стального стержня, распора в виде клина и стопорной шляпки.

Маркировка и конструктивные особенности

Клиновой анкер состоит из следующих элементов:

шпилька с наружной метрической резьбой, изготовленная из металла;
цилиндрическая подвижная муфта в виде пояска;
конусообразный хвостовик;
гайка для надежной фиксации конструкции.

Выбор анкера зависит от условий эксплуатации, а также масса закрепляемого предмета, толщина крепежной части и другие параметры. Предусмотрена специальная маркировка для удобства. Анкер-клин обозначается аббревиатурой WAM. После этого значения следуют цифры, которыми указывают диаметр, длину и тип резьбы конструкции.

Как правильно выбрать клиновой анкер

Анкеры клинового типа закрепляются на разной глубине, в соответствии с длиной детали. Например, для болта с длиной 40 мм потребуется подготовить отверстие с глубиной от 27 мм. Согласно нормативам ГОСТ, показатель длины анкера начинается от 40 мм и имеет шаг в 5 мм. Максимальное значение составляет более 100 мм. При этом отсутствует специальная защитная рубашка.

Прежде чем купить анкер, обратите внимание на следующие параметры:

показатель максимальной рабочей нагрузки;
максимальная нагрузка на выравнивание.

Обе характеристики связаны тем, что разница между параметрами должна быть не более 25%. При этом необходимо, чтобы рабочая нагрузка была больше предельной

Обращайте внимание на прочность материала, в который планируется установить метиз

Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.

Характеристики, типы и размеры

Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.

Производятся следующие виды фундаментных болтов:

1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.

2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.

3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.

4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.

5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.

6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.

Область применения болтов зависит от их типа и размеров. Длина может быть любой, и крепежную деталь можно сделать на заказ под конкретное сооружение.

Применение таких метизов

Задачей крепежа является фиксация какого-либо элемента на какой-либо поверхности. Все разнообразие креплений объясняется материалами элемента и поверхности.

Клиновидный анкер рассчитан на работу с такими поверхностями:

потолок, стена, в том числе и наружная;
полнотелый кирпич, природный камень, и тяжелый бетон, железобетон;
специальные виды могут использоваться в растянутом бетоне.

Закрепляться на поверхности могут самые разнообразные элементы. Однако крепление легких предметов возможно с помощью менее дорого крепежа, так что анкер-клин обычно применяют в случаях затруднительных:

балки, навесы, консоли, балюстрады;
инженерные коммуникации – трубопроводы, воздуховоды, кабель;
металлические конструкции разной степени массивности и сложности;
строительные леса, стационарные лестницы;
техническое оборудование – нагреватели, терминалы для оплаты;
подвесные потолки, светильники, люстры;
оконные рамы и двери, особенно входные металлические или стеклянные.

Дюбели GB с резьбой

Дюбель для шлакоблока может представлять собой металлическую гильзу распорного типа с маркировкой GB, на которой есть крупная или мелкая резьба, как это показано на верхней фотографии. Именно такая винтообразная конструкция позволяет дюбелию после расширения (после вкручивания болта или шурупа) плотно удерживаться в пеноблоке. Тем не менее, подобное устройство отлично подходит для горизонтальной фиксации, например, данный крепеж как нельзя лучше применим для мауэрлата или для дощатого пола, если его стелют по пеноблокам, выставленным по периметру. Но, к сожалению, металлические дюбели с резьбой некорректно ведут себя на вертикальной плоскости, где крепеж делается «на оттяжку».

Если вы хотите закрепить на стене легкое зеркало или какие-либо картины, то никаких вопросов не возникает – резьбовое крепления в шлакоблоке справится с этим, как нельзя лучше. Но этого нельзя сказать о навесных шкафах, особенно, если хозяйка плотно забивает их продуктами – иногда брутто такой мебели достигает 50 кг и даже больше. Также дюбели такого типа не помогут в креплении навесной сантехники – раковины или унитаза, так как нагрузка слишком большая. В данной ситуации получается, что на подвешенный предмет действуют две механические нагрузки – вертикальная и горизонтальная. То есть, дюбель не только тянет вниз, но и вытягивает его со стены, и учитывая ячеистую структуру пеноблоков, такой крепеж неприемлем.

Характеристика конструкции

Клиновой анкер представляет собой шпильку из углеродистой стали. С одного конца шпильки имеется резьба, с другого – расклинивающий механизм. Он представлен специальной муфтой, которая при расширении позволяет крепежу максимально закрепиться в основе. В отличие от аналогичных анкерных механизмов, клиновой тип крепежа лишен защитной «рубашки».

Такая конструкция позволяет не следить за глубиной сверления, что порой бывает вовсе невозможно сделать.

Клиновой анкер состоит из нескольких взаимосвязанных частей

При установке тяжелых предметов всегда высчитывается то давление, которое будет действовать на крепежный элемент. Это необходимо для того, чтобы рассчитать размер и количество анкеров для надежной фиксации. Все расчеты выполняются только по специальной таблице человеком, который имеет необходимый опыт. Здесь стоит учесть тот факт, что клиновой анкер в большинстве случаев берется чуть больше.

Размер изделия всегда выбит на гильзе. Для лучшего понимания, что представлен именно клиновой анкер, а не забивной, к примеру, на конструкции имеется маркировка WAM. Если маркировка отсутствует, то диаметр несложно измерить штангенциркулем. К примеру, представим маркировку анкера 15*12*100 для бетона:

15 – показатель диаметра корпуса. Судя по этому критерию, выбирается сверло соответствующего размера;
12 – размер шпильки, которому должен соответствовать используемый гаечный ключ;
100 – длина самого анкера, которая подбирается в зависимости от толщины стены.

Маркировка

Маркировка анкеров для металлических дверей осуществляется с помощью буквенно-циферных обозначений. В качестве примера рассмотрим один из наиболее популярных размеров: М8 10/40х100.

М8 – обозначает диаметр резьбы, вкручиваемого элемента.
10 – диаметр сверла, которым высверливается отверстие для установки анкера. В данном случае – 10 мм.
40 – максимальная толщина, присоединяемых элементов. Здесь значение равно 40 мм.
100 – минимальная глубина отверстия под анкер. В нашем случае это 100 мм.

Как происходит маркировка анкеровИсточник sdelai-lestnicu.ru

Маркировка по прочности

На больших анкерах и болтах, маркировка прочности может указываться на шляпке. Но в большинстве случаев эти показатели печатают на упаковке или в документах на товар.

Такая маркировка встречается на болтах и крупных анкерахИсточник sdelai-lestnicu.ru
