Мебельный крепёж: назначение, особенности, применение

По форме головок

Учитывая разнообразия болтов и их конструкций, существует дополнительная классификации. В зависимости от формы головки, выделяются следующие:

1. Универсальный (с шестигранной головкой) – наиболее распространенный тип, для затягивания которого подходят обычные ключи. Применяется практически во всех сферах, чаще всего такой тип можно встретить в машиностроении и строительстве.
2. Анкерный – особый тип, который используется для крепежа тяжелых элементов. Такие болты отличаются большим разнообразием форм и размеров. Обычно применяются в строительстве для монтажа оконных рам, дверных проемов, подвесных потолков и светильников.
3. Рым-болт – крепеж повышенной прочности, который вместо головки имеет крепежное кольцо. Такая конструкция позволяет поднимать большие грузы. Некоторые модели предусматривают шарнирное крепление кольца, что позволяет ему свободно вращаться на основании.
4. С полукруглой головкой – часто применяется при производстве мебели и монтаже ограждений.
5. С потайной головкой – обычно применяется в радиостроении и электротехнике. После закручивания головка болта не выступает над поверхностью, головка болта полностью плоская и имеет внутренние шлицы для закручивания отверткой. Диаметр головки ненамного больше диаметра стержня.
6. Болт без головки – этот тип не имеет части, называемой шляпкой, шлицы для закручивания вырезаны непосредственно в стрежне.

№3. Стандарты производства и размер мебельных болтов

Качественный мебельный болт – тот, что произведен в полном соответствии к стандарту. Осталось разобраться, что же за стандарты используются, ведь их несколько:

• ГОСТ 7801-81 посвящен болтам с усом и увеличенной полукруглой головкой. Согласно ему выпускаются болты с резьбой сечением от 6 до 20 мм (в маркировке М6-М20). Высота головки колеблется от 3 мм для М6 до 10 мм для М20, сечение головки – от 14 до 44 мм соответственно. Длина болта может быть от 25 до 200 мм, длина резьбы – от 18 до 46 мм, высота уса – от 3 до 9 мм. По данному стандарту не выпускаются болты некоторых длин. Вес 1000 штук самых маленьких болтов (М6, длина 25 мм) – 6,5 кг, а самых больших (М20, длина 200 мм) – 484,3 кг;
• ГОСТ 7802-81 регулирует геометрию болтов с квадратными подголовками. Сечение резьбы таких болтов составляет от 5 до 24 мм (М5-М24), а сечение головки – от 11 до 52 мм. В зависимости от размера высота головки составляет 2,5-12 мм, подголовка – от 3 до 15 мм, размер подголовка с каждой стороны – от 5 до 24 мм. Длина резьбы от 16 до 60 мм, длина всего крепежа – 12-260 мм. Вес самых маленьких болтов 2,7 кг/1000 штук, самых крупных – 911 кг/1000 штук.
• DIN 603 – немецкий стандарт, аналог нашего ГОСТ 7802-81, но по некоторым параметрам немного от него отличается. Стандарт допускает производить болты М6-М8 из твердых пластиков, для болтов М10-М20 обязательно использовать нержавеющую сталь (А4 или А2), а также латунные композиции. Болты стандарта получают головку диаметром 12,45-46,8 мм и высотой 2,7-11,05 мм. Высота подголовка 2,9-14,1 мм, длина резьбы – 16-65 мм, длина крепежа – 16-200 мм, подголовок с каждой стороны выступает на 4,52-20,84 мм. Масса 1000 штук изделий от 4 до 597 кг.

Точные размеры, которыми должен обладать тот или иной крепеж лучше искать в официальных стандартах и при покупке ориентироваться на эти показатели. Гайки подбираются в соответствии с размером болта.

Разновидности винтов и крепежей для мебели

Существует множество соединительных элементов. Самыми популярными считаются евровинты, мини-фиксы и классические полкодержатели. Исходя из особенностей конкретного шкафа, стола или дивана, могут применяться и другие разновидности, вроде межсекционной или винтовой стяжки.

Евровинт или конфирмат

Винты разработаны специально для использования с обработанными древесными материалами. Эти типы материалов являются древесно-стружечными плитами или волокнистыми плитами средней плотности, которые используются в мебельном и корпусном строительстве. Конструкция резьбы винта и головки обеспечивает наилучшие возможности захвата при вставке в просверленное отверстие.

Мебельные шурупы — это идеальный вид крепежа, который делает невероятно прочным соединение в ДСП и фанере. Винты можно извлечь и переустановить при необходимости, что делает перемещение мебели легким и удобным. У них есть вытянутый выступ под головкой. Удлиненный выступ обеспечивает дополнительную удерживающую способность и сводит к минимуму возможность повреждения доски. При использовании винтов необходимо предварительно просверлить отверстия в обоих кусках материала.

Мебельные шурупы имеют два вида головок для различных применений:

1. Мебельные винты с плоской головкой идеально подходят для бескаркасной корпусной конструкции, и они могут быть вровень с поверхностью материала.
2. Бочкообразная головка мебельных шурупов обеспечивает более прочное соединение, чем плоская, но при этом такие головки можно оставить открытыми.

Мебельные еврошурупы или конфирматы изготавливаются из углеродистой и нержавеющей стали. Они специально разработаны для использования на обработанных древесных материалах. Такими древесными материалами являются ДСП и фанера, которые применяются в мебельной промышленности.

Коническая стяжка или мини-фикс

Данный тип эксцентрической стяжки считается одним из самых распространенных в мебельном производстве. Основу составляет эксцентрик, который обеспечивает максимальную жесткость в процессе скрепления.

Мини-фикс используется для скрепления мебельных элементов, изготовленных из:

• ДСП (древесно-стружечной плиты);
• МДФ (мелкодисперсионной фракции)
• фанеры;
• древесного массива.

Активно применяется мини-фикс при производстве корпусной мебели. Ключевым достоинством эксцентриковой стяжки считается мобильность крепежа, а также:

• возможность скрепления элементов под 90-градусным углом или любым необходимым;
• установка в вертикальном или горизонтальном положении, если это имеет значение;
• обеспечение многократной сборки/разборки предмета мебели;
• установка без проделывания сквозного отверстия, позволяющая не портить эстетику фронтальной части шкафа, стола и т. д.;
• монтаж стяжки не отнимает много времени и сил.

Используется мини-фикс преимущественно для скрепления мебельных плит, имеющих толщину от 16 до 40 мм. Реже его применяют для ДСП- или МДФ-плит большей толщины. Основным недостатком данного типа крепления считается довольно высокая стоимость, из-за которой повышается цена самого мебельного изделия. Однако взамен пользователи получают более надежное соединение, которое прослужит исправно в течение длительного времени.

Мебельный винт с полукруглой или декоративной головкой

Куполообразные (полукруглые) головки — один из самых распространенных типов, которые можно найти на рынке. Они идеально подходят для проектов, которые не требуют скрывать головку винта. Например, их нередко используют при изготовлении мягких пуфиков.

Декоративные винты, которые выступают из ткани, в этом случае не портят внешний вид изделия, а иногда дополняют дизайн. Форма купола привлекательна, в то время как плоская внутренняя часть купола помогает винту остановиться там, где ему нужно, просто на поверхности.

Рекомендации по установке

Сегодня предлагаются готовые гарнитуры, в состав которых входит комплект креплений, поэтому не придется их искать. В комплекте к приобретенному набору мебели прилагаются необходимые крепежные детали, но потребуется соответствующий инструмент. Следует заранее подготовить:

• шестигранники;
• крестовые отвертки;
• шуруповерт;
• сверло;
• дрель;
• гаечный ключ с соответствующей резьбой.

Если производитель заранее позаботился и сделал все отверстия, то сверлить ничего не придется – достаточно вкрутить винты, плотно закрепив их. В противном случае необходимо точно следовать инструкции: сделать предварительную разметку отверстий, затем просверлить их дрелью и только после этого крепить винты. От точности разметки зависит успех всего процесса установки.

Вкручивают нагели с помощью отвертки или шестигранника, можно использовать шуруповерт на малых оборотах. Следует очень плотно завинчивать гайку, чтобы две детали максимально прилегали друг к другу – от этого зависит внешний вид мебели и срок ее службы.

https://youtube.com/watch?v=umZ8DEG9hyQ

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

№2. Сфера применения мебельных болтов

Где бы еще использоваться мебельным болтам, как ни в мебельной промышленности? Все верно. Основное предназначение данного крепежа – это соединение деталей мебели, но удобная конструкция с полукруглой головкой была высоко оценена строителями и начала применяться в других сферах.

На данный момент мебельные болты используются в таких целях:

• при производстве столов, стульев, диванов, кроватей, шкафов, комодов, кухонных гарнитуров и прочей мебели;
• при ремонте мебели, когда требуется замена старых болтов. Кстати, при переезде мебель можно разобрать, выкрутив часть крепежей, а на новом месте собрать, используя уже имеющиеся болты, ведь они не одноразовые;
• для соединения деревянных деталей в частном строительстве и ремонте, например, при создании лестниц и беседок;
• в некоторых других сферах (машиностроение, дорожные работы, сооружение мостов, производство дверных замков), когда надо, чтобы высота шляпки была минимальной, а сам участок – не ответственный.

Изделия с потайной головкой

Понятие метиза

Шурупы с потайной головкой представляют собой отдельные крепежные элементы, при помощи которых одна деталь прочно соединяется с другой. Отличает эти шурупы от описанных здесь, особенная потайная головка. С конструктивной точки зрения, этот шуруп так же состоит из стержня, острого кончика и потайной головки.

На такой вид шурупов (с потайной головкой) распространяется ГОСТ 1145-80.

Как сделать потайное соединения на шурупе расскажет данный видеоролик:

https://youtube.com/watch?v=UIvfUoL0Qgo

Сферы применения

Применяются для крепления изделий внутри помещения и снаружи строения. Используемый материал для работы с шурупом: ДВП, ДСП, гипсокартон. С помощью названного метиза любой предмет можно прикрепить к основанию из металла, дерева, пластмассы и пластика. Особенно часто метизы используют в закреплении дверей.

Индивидуальная верхняя часть позволяет обеспечить необходимый крутящий момент. Шурупы с потайной головкой практически всегда используются для монтажа оконной фурнитуры.

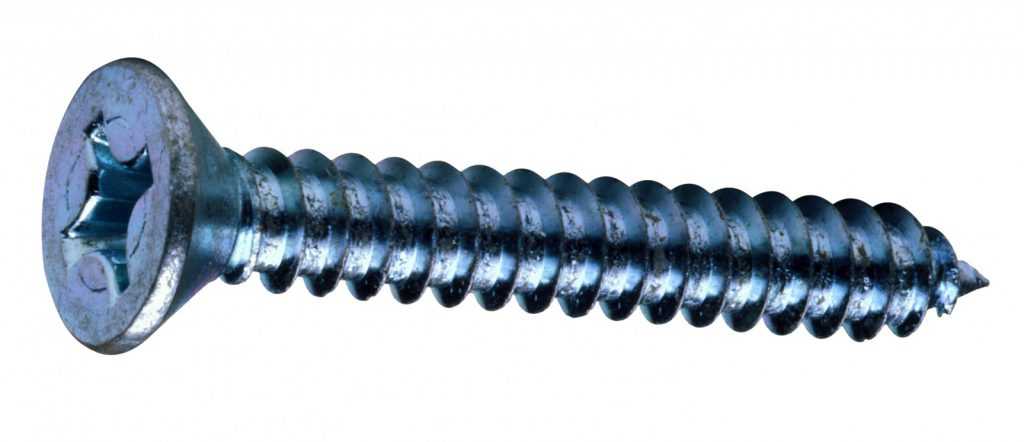

Оцинкованные шурупы с потайной головкой

Их особенности

• Данные метизы всегда используются, если нужно, чтобы головка была загнана внутрь и не виднелась на поверхности.
• При монтаже следует помнить, что отверстие под шуруп должно иметь фаску или потай. В это место должна будет войти потайная головка метиза. В результате верхушка шурупа не будет выступать за пределы детали. Шуруп с потайной головкой особо ценят за эстетичный вид после монтажа.
• Шурупы с потайной головкой славятся статической стабильностью. Даже при ненормальных условиях крепления можно получить надежную конструкцию.

Про размеры шурупов с потайной головкой читайте ниже.

Разновидности

Шурупы с потайной головкой бывают:

• Сделанные из материала латунь.
• Сделанные из нержавеющей стали.

Латунные шурупы с потайной головкой принято называть универсальными, так они прекрасно подходят для дерева и металла. Резьбу на этих метизах выполняют с помощью накатки, а не общепринятой нарезкой. Благодаря этому шуруп выдерживает очень большие нагрузки.

Кроме этого, латунный шуруп имеет очень гладкую поверхность, в результате на закручивание требуется меньше усилий. С помощью нержавеющего шурупа можно монтировать изделия не только на дереве, но и в кирпиче, стали и бетоне.

По форме шлица:

• С гладким шлицем.
• С крестообразным шлицем.

Резьба у потайных шурупов так же может быть полная и не полная.

Про саморез и шуруп с шестигранной головкой поговорим ниже.

Расшифровка цифр

Самая полная маркировка монтажных болтов содержится в таблице. Она имеет как буквенное, так и цифровое значение, а расположены все эти символы в строго определенном ГОСТом порядке. Если указать такую маркировку в спецификации строительного или монтажного проекта, любой инженер без труда сможет понять, о каких метизах идет речь и какими характеристиками они обладают.

В качестве наглядного примера рассмотрим обозначение метиза, у которого маркировка располагается на шляпке: Болт А3М12х1,50LH-4gx60.66. С. 097.

• Первым идет наименование изделия. Слово «болт» может быть заменено на наименование другого изделия, которое подлежит маркировке.
• Буква А обозначает класс точности изделия. Всего имеется 3 класса точности: A, B, C. А означает, что точность исполнения болта высокая.
• Цифра 3 сообщает нам о типе исполнения изделия. Согласно стандартам, существует 4 типа исполнения, но в маркировке 1 тип не указывается.
• Следующая буква М информирует о том, какой тип резьбы на стержне болта. Тип резьбы различают конический, метрический или трапециевидный. Буква М обозначает метрический.
• Число 12 указывает диаметр в миллиметрах у стержня болта. Примечательно, что маркировку М12 имеют изделия только класса А.
• Число 1,50 дает сведения о том, с каким шагом нарезана резьба у болта. Если шаг резьбы стандартный для диаметра, в маркировке его не указывают.
• Буквы LH показывают, что болт имеет левую резьбу. В случае, когда нарезка резьбы делается стандартной правосторонней, в маркировке это не отображается.
• Обозначение 4g информирует о классе точности. Резьбу нарезают с точностью по шкале от 4 до 8. Чем ниже показатель, тем точнее выполнена резьба на метизе.
• Число 60 обозначает длину болта. В данном примере он составляет 60 мм.
• Число 66 говорит о прочности. Такие временные параметры твердости отделяются от величины длины при помощи точки.
• Следующая буква обозначает марку сплава стали, из которой изготовлен болт. Буква С означает, что метиз сделан из так называемой спокойной стали. Если бы в маркировке была буква А, это означало бы, что сталь автоматная.
• Цифры 097 показывают, какое покрытие у метиза. Всего различают 13 типов покрытия, причем цифрой 9 маркируют оцинкованные метизы. Цифра 7 обозначает толщину покрытия в микронах, в нашем случае толщина оцинкованного покрытия равна 7 мкм.

Единые требования к метизам и их маркировке, принятой в нашей стране, дают возможность точно и быстро подобрать крепеж. У изделий европейского или американского производства маркировка отличается, так как размеры указываются в дюймовых величинах. Для прочтения дюймовых обозначений применяют переводные таблицы.

Все о маркировке болтов в видео ниже.

Шурупы с полукруглой головкой

Понятие метиза

Шуруп с полукруглой головкой – это металлический стержень с головкой на конце. Визуально он состоит из трех соединенных частей:

• Длинного стержня, на поверхности которого нарезана резьба.
• Заостренного наконечника.
• Головки, которая имеет полукруглый вид.

На головки всегда располагается шлиц. Резьбовая часть имеет достаточно острые грани.

На шурупы с полукруглой головкой распространяется ГОСТ 1144-80.

Шурупы с полукруглой головкой не портят поверхность скрепляемых деталей. С их помощью можно получить максимально скрепленную конструкцию. За этими метизами замечен достаточно большой процент сцепки.

В основном такие метизы изготавливают из стали. При этом в металле может присутствовать различное количество углерода. Так же названные шурупы могут быть изготовлены из латуни (латунные шурупы с полукруглой головкой).

Про винты, болты и шурупы с различными типами головки расскажет специалист в этом видео:

https://youtube.com/watch?v=E2Eqr6y38UU

Сферы применения

Эти шурупы предназначены для скрепления гипсокартона, пластмассы, ДВП, ДСП, дерева и металлических предметов. Их используют в самолетостроении, в деревообрабатывающей промышленности, при сборке мебели и других изделий из полипропилена и пластмассы.

Их особенности

Особенность таких шурупов заключается в том, что для их вворачивания требуется предварительное просверливание. Однако в некоторые материалы эти метизы можно вворачивать без него, как саморез.

Так же шуруп требует закрутки на полную длину. Нельзя допустить, чтобы его тело находилось в воздухе.

У шурупов с полукруглой головкой есть аналог: саморез по дереву. Но стоимость последнего несколько выше нашего шурупа.

Шуруп от самореза можно отличить по следующим признакам:

• Первое различие. Шуруп имеет одинаковые диаметры гладкой и резьбовой части. У самореза диаметр гладкой части чуть меньше резьбовой. Так же саморез может весь состоять из резьбовой части.
• Второе различие. Шаг резьбы шурупа меньше, чем у самореза.
• Третье различие. Конец самореза острее, чем основание у шурупа.
• Четвертое различие. Саморезы изготавливают исключительно из твердых видов стали, шурупы могут делать и из мягких.

Универсальный шуруп с полукруглой головкой

Разновидности

Шурупы такого типа бывают:

• С выступающим шлицем.
• С продольным шлицем.
• С крестообразным шлицем;
• С особенным шлицем.

По наличия покрытия метизы бывают со специальным покрытием или без него. Метизы с нанесенным цинковым покрытием применяются для проведения наружных работ. Благодаря ему метизы имеют хорошую степень антикоррозионной защиты.

По протяженности резьбы:

• С полной резьбой.
• С неполной резьбой.

При этом:

• Названные метизы имеют различные сечения стержня, размерный ряд которых охватывается диапазоном 1,6-10 мм.
• Так же такие шурупы (как и все метизы) бывают разных размеров. Наиболее востребованными являются шуруп 4х40, 5х70, 3,5х35

Первый размер шурупа с полукруглой головкой в основном применяют для соединения листов из гипсокартона, ДВП, ДСП и дерева. Понять размер 4х40 следует следующим образом: диаметр резьбовой части 4 мм, длина рабочей (вкручиваемой) поверхности 40 мм.

Сегодня шурупы с полукруглой головкой изготавливают многие заводы и отдельные производители, цены на них вполне приемлемые.

Основная часть

Главными разделами документа являются таблицы под номерами 1 и 2. В первой из них содержатся такие элементы:

• номинальный параметр резьбового диаметра;
• шаг резьбы (крупный или мелкий);
• диаметр и высота головки;
• радиус сферы головки;
• номер и диаметр крестообразного шлица;
• глубина вышеуказанного шлица;
• глубина вхождения калибра в крестообразный шлиц;
• диаметр резьбы в определенных диапазонах.

Все размеры указываются в миллиметрах. Для каждого диаметра указываются соответствующие значения всех остальных параметров. В двух последних пунктах есть подразделы. Так, для глубины вхождения калибра указываются диапазоны не менее и не более значений, а длина резьбы может быть удлиненной и нормальной.

Во второй таблице указывают длину изделия и номинальный диаметр резьбы, все размеры указываются в миллиметрах. В примечаниях к ней указывают следующие рекомендации:

1. Не советуется использовать размеры, указанные в скобках, так как они могут не подойти под определенные типы конструкций.
2. Предпочтительной является удлиненная длина резьбы, винтовые элементы тогда прослужат дольше, и можно расширить сферу их использования.
3. Изделия со стержнем, длина которых меньше длины резьбы, изготавливают с резьбой по всему стержню с учетом недореза.

Это основная часть, которая позволяет работать с винтовыми деталями указанной формы и рассматривать технологии их изготовления, в том числе и специфических модификаций. Непосредственно после таблиц идет чертеж двух исполнений, в которых существуют рассматриваемые изделия.

https://youtube.com/watch?v=OTO-WD7g1CE

https://youtube.com/watch?v=8FzRun5026o

Классификация

Болты, предназначенные для закрепления различных звеньев, можно поделить на несколько категорий.

Класс прочности

Крепость штырей напрямую зависит от материала и технологии изготовления. Около 95% изготовленных болтиков были отлиты из стали. В зависимости от категории прочности, применяют различные виды стали и используют ту или иную технологию термической обработки.

Каждый разряд прочности имеет свое цифровое обозначение. Всего различают 11 классов. Мебельные болты имеют следующие классы: 3,6, 4,6, 4,8, 5,6, 5,8 и 8,8. Характеристики прочности всех классов прописаны во всех подробностях в ГОСТ и в международных стандартах ISО.

Самый низкий класс предназначен для деревянных изделий с небольшой ответственностью в соединениях. Их состав на 100% состоит из классической стали без каких-либо добавок и не подвергается специальной температурной обработке.

Муфты, как и штифты, обладают разрядами крепости. При совершении стяжки необходимо проверить крепость гайки и штифта на соответствие. Благодаря правильно подобранным цифрам достигается наилучшая прочность.

Форма

Для каждого вида производства изготавливаются крепежи определенной формы:

• Классические — шляпка шурупа выполнена в форме шестигранника, а на конце стержня имеется резьба, с помощью которой легко и надежно соединяются несколько частей вкупе с муфтой;
• Фланцевые — основание таких крепежных компонентов имеет округлую «юбочку», которая нужна для замены гаек и шайб;
• Откидные — имеет сложную форму: на месте шляпки находится отверстие. В остальном же штырь выглядит как классический образец: окончание покрыто резьбой;
• Анкерные — с их помощью выполняется сквозное соединение различных звеньев. Благодаря особой крепости анкера используются для стяжки в местах, требующих повышенной ответственности;
• Рым-болты — на месте стандартной шляпки у них находится петля. Такие штыри выдерживают большую нагрузку, потому как однородно рассредотачивают ее по всей поверхности детали.

От формы крепежа напрямую зависит крепость и надежность стягивания деталей между собой.

Классический

Фланцевый

Откидной

Анкерный

Рым

Сфера применения

Изначально части мебели соединялись друг с другом посредством шкантов и клиньев определенного типа. С развитием технологий способы стяжки совершенствовались. В итоге были созданы специальные металлические стержни. В настоящее время их используют для сборки различной мебели, а именно для соединения компонентов:

• Столов и стульев;
• Кресел и диванов;
• Кроватей;
• Комодов и тумбочек;
• Шкафов и стенок;
• Кухонных гарнитуров.

Мебельные штифты широко распространены в различных сферах производства благодаря своей прочности. Очень часто их используют в строительстве и при ремонте для соединения деревянных деталей. Например, это могут быть лестницы или небольшие деревянные конструкции типа беседки.

Наряду с этим, штифты используют для стягивания деталей при сооружении мостов. Не обходятся без подобных шурупов и дорожные работы.

Кроме того, нагели для мебели применяют в машиностроении для соединения частей в том случае, когда высота шляпки должна быть минимальной.

Также штифты можно встретить в быту в качестве соединяющих элементов разного рода механических устройствах, например, в дверных замках.

Материалы

Ранее при сборке предметов обстановки использовали нагели из обычной стали, но они имели существенный недостаток – способность ржаветь. Поэтому сегодня для изготовления креплений применяют материалы, не подвергающиеся коррозии:

1. Нержавеющая сталь, в составе которой никель или хром с небольшой частью углерода. Готовое изделие дополнительно оцинковывают, деталь в итоге получается белого или желтого цвета большой прочности. Подобные крепления используются для соединения тяжелых и массивных предметов. Имеют маркировку А2 или А4.
2. Латунь – такие крепежи невосприимчивы к влаге, что делает их устойчивыми к коррозии. При этом они имеют эстетичный вид и применяются для деталей, которые заметны на корпусе изделий. Часто используют декоративный латунный болт для интерьерной обстановки (серванты, витрины).
3. Медь – детали отличаются низкой прочностью и не могут быть использованы для креплений высокой ответственности. При этом они устойчивы к коррозии, температурным перепадам, отличаются низкой стоимостью и высокой теплопроводностью.

Большинство метизов изготавливают из нержавеющей стали, поскольку они считаются самыми прочными, а наиболее редкими и слабыми считаются медные болты.

Латунь

Медь

Нержавеющая сталь

Из чего делают болты или всё о стали!

Статьи » Из чего делают болты или всё о стали! Сталь — сплав железа с углеродом (до 2 % С). По химическому составу сталь разделяют на углеродистую и легированную, а по качеству — на сталь обыкновенного качества, качественную, повышенного качества и высококачественную. Сталь углеродистую обыкновенного качества подразделяют на 3 группы: А — поставляемую по механическим свойствам и применяемую в большинстве случаев тогда, когда продукта из нее подвергают горячей обработке (сварка, ковка и др.), которая может подкорректировать регламентируемые механические свойства (Ст0, Ст1 и др.); Б — поставляемую по химическому составу и применяемую для деталей, подвергаемых такой обработке, при которой механические свойства меняются, а уровень их кроме условий обработки определяется химическим составом (БСт0, БСт1 и др.); В — поставляемую по механическим свойствам и химическому составу для деталей, подвергаемых сварке (ВСт1, ВСт2 и др.). Углеродистую сталь обыкновенного качества изготовляют следующих марок: Ст0, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, СтЗкп, СтЗпс, СтЗсп, СтЗГпс, СтЗГсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст5Гпс, Стбпс, Стбсп. Буквы Ст обозначают «Сталь», ценности — условный номер марки как следует из химического состава, буквы «кп», «пс», «сп» — степень раскисления («кп» — кипящая, «пс» — полуспокойная, «сп» — спокойная). Сталь углеродистая качественная конструкционная по видам обработки при поставке делится на горячекатаную и кованую, калиброванную, круглую со отличительной отделкой плоскости — серебрянку. По требованиям к испытанию механических достоинств сталь подразделяют на5 категорий.

Категория 1 Без испытания механических достоинств на растяжение и ударную вязкость Горячекатаная, кованая, калиброванная, серебрянка

Категория 2 С испытанием механических достоинств на растяжение и ударную вязкость на образцах, изготовленных из нормализованных заготовок размером 25 мм (диаметр или сторона квадрата) Горячекатаная, кованая, калиброванная, серебрянка

Категория 3 С испытанием механических достоинств на растяжение на образцах, изготовленных из нормализованных заготовок указанного в заказе размера, хотя максимально 100 мм Горячекатаная, кованая, калиброванная

Категория 4 С испытанием механических достоинств на растяжение и ударную вязкость на образцах, изготовленных из термически подвергнутых обработке (закалка + отпуск) заготовок указанного в заказе размера, хотя максимально 100 мм Горячекатаная, кованая, калиброванная

Категория 5 С испытанием механических достоинств на растяжение на образцах, изготовленных из сталей в нагартованном или термически подвергнутом обработке состоянии (отожженной или высокоотпущенной) Калиброванная

Легированную сталь по степени легирования разделяют на низколегированную (легирующих элементов до 2,5 %), среднелегированную (от 2,5 до 10 %), высоколегированную (от 10 до 50 %). Как следует из основных легирующих элементов различают сталь 14 групп. К высоколегированным относят: коррозионностойкие (нержавеющие) стали и сплавы, обладающие стойкостью против электрохимической и химической коррозии; межкристаллитной коррозии, коррозии под напряжением и др.; жаростойкие (окалиностойкие) стали и сплавы, обладающие стойкостью против химического разрушения в газовых средах при температуре повыше 50 °С, работающие в ненагруженном и слабонагруженном состоянии; жаропрочные стали и сплавы, работающие в нагруженном состоянии при высоких температурах в течении определенного времени и обладающие при всем при всем при этом нужной жаростойкостью.

Основные виды крепёжных метизов

Болт стальной

Состоит из тела определённой длины и диаметра. На него наносится механическим образом на токарном станке резьба. Она может покрывать поверхность полностью или только часть, определяя рабочий отдел.

Существуют головки для специальных ключей с потайным применением; звёздочкой, шлицевой прямой, шлицевой крестообразный прорез.

Гайка из стали

Применяется с болтами для скрепления деталей. Представляет собой изделие с метрическим отверстием и внутренней резьбой. Внешняя часть изготавливается в виде многогранников.

По конструкции может быть в виде колпачка, удлинённой муфты, возможно наличие крепёжных усиков, в виде коронки для возможности фиксации её штифтом от откручивания.

Стальная шайба

Крепёжное изделие имеющее вид плоского круга с метрическим отверстием. Используется в сборке болта и гайки.

Служат они для увеличения условной площади опоры головки болта или гайки. Предотвращают деформирование поверхностей деталей и самопроизвольное отворачивание крепежа.

По конфигурации они бывают плоскими, усиленными, клиновидными, пружинными с разрезом, с фиксирующими пластинами, с зубчатыми насечками.

Рым болт

Крепёжное изделие для специального назначения. Отличается от обычного болта наличием отлитого усиленного кольца вместо привычной головки.

Применяется как самостоятельный такелажный элемент.

https://youtube.com/watch?v=5OWeO5TOkpQ

Заклёпки

Это изделия для жёсткого крепления деталей. Основное отличие по материалу изготовления.

Алюминиевые в основном применяются для холодной клёпки деталей конструкций с низкой и средней ответственностью.

Стальные и чугунные метизы в основном применяются для горячего клепания при изготовлении и сборке объектов повышенной прочности.
