Советы по изготовлению

В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели. Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.

Собственноручно сооруженный обогреватель обеспечит в гараже комфортную температуру на период проведения ремонтных работ. С задачами обогрева отлично справится обычный радиатор, подключенный к мини-системе с циркуляцией горячей воды. Домашним мастерам, владеющим навыками сварщика и располагающим аппаратом, вполне под силу изготовление печи булерьян. Желающим оперативно соорудить прибор с минимальными затратами сил и труда пригодится регистр, оставшийся после демонтажа старой отопительной системы. Сваренный из труб регистр, как и оставшийся после демонтажа прибор, заливают либо просто водой, либо техническим маслом. В качестве нагревательного элемента используется обычный кипятильник или ТЭН от ненужной бытовой техники. Сделанный собственноручно обогреватель работает только в присутствии хозяев гаража. Расход энергии ввиду недолгого пребывания обычно невелик. Эффективно и наиболее экономично по сравнению с прочими электрическими приборами работает система из ИК-пленки. Если для временного обогрева помещения расходовать электроэнергию нерационально, лучше соорудить мини-печку, работающую на твердом топливе.

При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:

Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.

Всем этим требованиям отвечают три варианта описанных ниже самодельных обогревателей, которые работают от разных источников энергии: на газу, на твердом топливе и от электричества.

Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве

Инжекторные резаки

Инжекторным резаком называется такой, который имеет отдельный канал для подачи режущего кислорода и специальную головку, которая включает в себя два сменных мундштука — внутренний и наружный. Кислород из баллона проходит через редуктор и рукав с ниппелями попадает в резак, а в корпусе разветвляется по двум каналам. Часть газа, проходя через вентиль, направляется в инжектор. Струя кислорода выходит из инжектора с большой скоростью, тем самым создавая разрежение, и подсасывает горючий газ, который образовывает в смесительной камере вместе с кислородом горючую смесь. Эта смесь во время прохождения между наружным и внутренним мундштуками сгорает, в результате чего образуется подогревающее пламя. Другая часть кислорода поступает в трубку режущего кислорода, и, выходя через центральный канал внутреннего мундштука, образует струю режущего кислорода.

Основными деталями резака являются мундштук и сопло, которые в процессе резки быстро изнашиваются. Чтобы получить качественный рез, необходимо правильно подбирать размеры сопла, мундштука, точное соотношение давления подачи газа с соответствующей толщиной метала.

Рис. Принципиальная схема инжекторного резака.

1. Головка резака с внутренним и наружным мундштуками; 2. Трубка режущего кислорода; 3. Вентиль; 4. Регулировочный кислородный вентиль; 5-6. Ниппель; 7. Рукоятка ствола; 8. Корпус; 9. Регулировочный вентиль горючего газа; 10. Инжектор; 11. Накидная гайка; 12. Смесительная камера; 13. Трубка; 14. Внутренний мундштук; 15. Наружный мундштук.

Что представляет собой газовая горелка и из чего она состоит

У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.

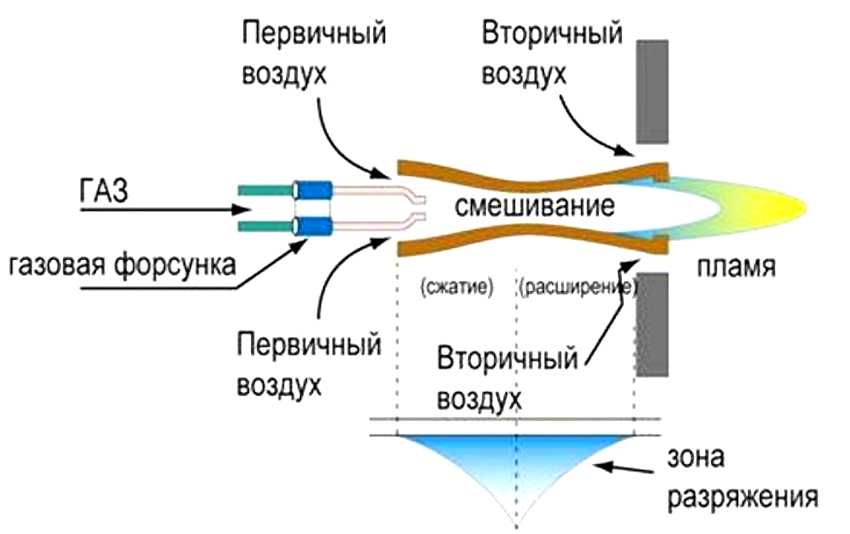

Атмосферные газовые горелки для котлов имеют очень простую конструкцию

Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.

На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:

поджигание газа обеспечивается системой розжига;
газ воспламеняется в форсунке;
автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
наличие огня контролируется специальным «датчиком пламени».

Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

Уровень шума газовой горелки зависит от конструкции камеры сгорания

схемы получения тепла;
рациональный приток кислорода;
способы отведения копоти и углекислого газа.

Горелки газовые для котлов: основные требования и схема работы

Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

Правильно продуманный способ подачи топлива обеспечит полное его сгорание

Основные требования, предъявляемые к горелке для котла:

доступность для самостоятельной установки;
понятная схема конструкции;
продолжительный период эксплуатации;
надежность эксплуатации;
незначительный шумовой порог;
удобство переключения режимов;
возможность работы на другом виде топлива;
полное сгорание газа;
высокие экологические показатели (выделяется мало вредных продуктов горения).

Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

Выбор горелок для разных типов и моделей котлов

Подбирая горелку, следует обращать внимание на различные ее характеристики – модель топливоподачи, вариант смешивания газа с воздухом, совместимость с различными категориями приборов. Мы расскажем о наиболее интересных моделях

Горелка КЧМ. Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах.

Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
1. огонь погас;
2. прекратилась подача газа;
3. отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

Еще одна категория – горелки для КВС. Применяются для бытовых потребностей и являются твердотопливными. Учитывая, что для обогрева помещений нет необходимости применять слишком мощное оборудование, то используются атмосферные или инжекторные решения

При подборе горелочного элемента, следует обращать внимание на мощность и безопасность в использовании

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

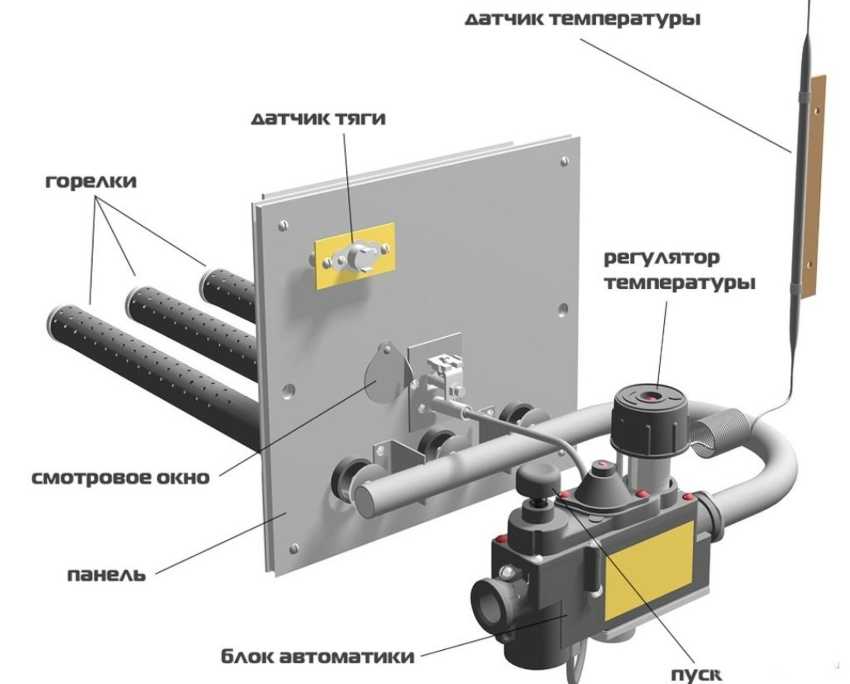

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

Форсунку – отсюда выбрасывается газ;
Систему розжига – обеспечивает поджигание газа;
Систему автоматики – контролирует температуру;
Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
Открывается газовый клапан, в горелку начинает поступать газ;
В это же время срабатывает система розжига;
Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

Расход пропана, кг/ч.
Тепловая мощность горелки, кВт.
Пределы регулировки длины факела, мм.
Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
Номинальная температура разогрева поверхности, ºС.
Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;

ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;

Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Открытие вентиля

Вентиль на газовой горелке Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели. Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45⸰.

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Источник

Самостоятельно изготовленное устройство

Иногда многие задают вопрос: «Можно ли сделать дома горелку для газа своими руками?». Улучшение отопительного оборудования повышает коэффициент его работоспособности.

Уход за твердотопливными котлами, а также бесперебойный контроль над наличием угля или дров в топке порой подталкивает владельцев таких установок на их переоснащение. Иногда появляется такая возможность, что к объекту можно подключить линию по газу, но приобретать новое отопительное оборудование нет желания, тогда более опытные и разбирающиеся в данной системе люди затевают переоборудование устройства для нагрева жидкости своими руками.

Каждому, кто решил обновить таким образом свой котел, следует знать, что любые изделия, сделанные своими руками, должны пройти специальные проверки в лабораторных условиях, после чего на руки должны быть получены следующие документы:

Сертификат качества. Выдаются для подтверждения того, что сделанная своими руками горелка является качественной и пригодной к эксплуатации.
Пакет документов из Госгортехнадзора. В них сказано, что изделие кустарного производства задокументированно в официальных источниках.
Проверка системы, выполненной своими руками, на её соответствие всем качественным характеристикам, а также эксплуатации.

Для того чтобы собрать полный пакет документов, пройти все инстанции и официально все зарегистрировать необходимо потратить большое количество времени и сил.

Поэтому, несмотря на все плюсы работы своими руками, лучше всего приобрести газовую горелку для котла, изготовленную в заводских условиях. Но если же все-таки имеется большое желание зарегистрировать выполненное изделие, тогда можно и сделать ее своими руками в домашних условиях.

Разрешения и требования к установке газового оборудования в бане

Как и любое газовое оборудование, установка горелок на банную печь требует разрешения от газоснабжающей организации. Если говорить об использовании атмосферных моделей, то выдают они их очень неохотно. При выдаче предъявляют следующие требования:

хорошая система вентиляции;
отменная регулируемая тяга;
помещение объемом не менее 12 м 3;
обеспечение мер пожарной безопасности при установке печи;
изоляция дымовой трубы при прохождении ее через потолок и кровлю;
наличие искрогасителя на верхушке трубы.

При соблюдении этих требований и наличии Сертификата соответствия и разрешения Ростехнадзора, вам, возможно, разрешение выдадут.

При установке наддувных газовых горелок разрешение тоже требуется, но некоторые требования к помещениям не предъявляются (вентиляция, тяга и объем — неважны, все остальные остаются в силе). При выполнении правил установки достаточно иметь сертификаты соответствия и разрешение на эксплуатацию от Ростехнидзора (прилагаются при покупке).

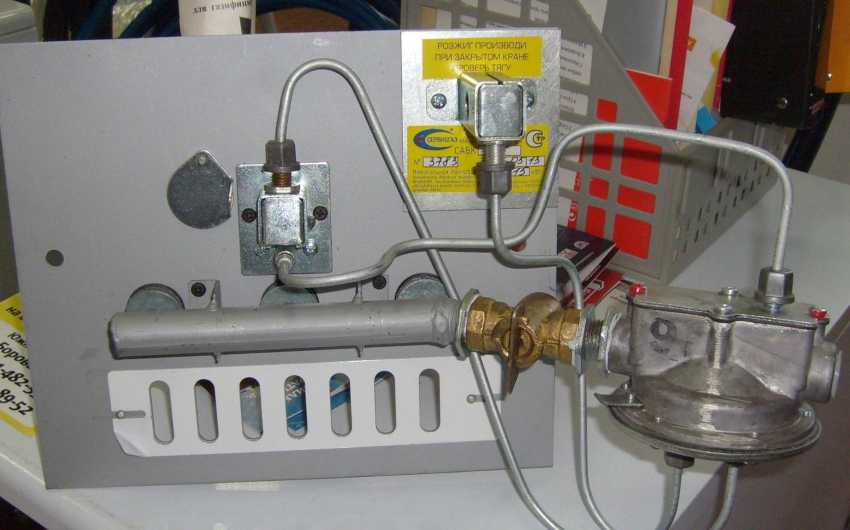

Атмосферная газовая горелка для бани: внешний вид

Но это — только при использовании магистрального газа. Сжиженный газ надо где-то хранить. По требованиям пожнадхора — в отдельном помещении. И это никак не предбанник, сени и т.д. Это должно быть отдельное помещение. В принципе, для хранения баллонов со сжиженным газом подойдет отдельно стоящий металлический шкаф или газгольдер — подземная емкость размерами от 3 кубов (располагаться должна не ближе чем на 5 метров к постройке).

От места хранения газа до печи прокладывается трубопровод. Он должен быть выполнен из негорючих материалов — медных или стальных труб. Он должен быть полностью герметичным (обязательно проверьте все соединения).

Самодельные агрегаты

Есть умельцы, которые переделывают отопительные системы своими руками. В интернете можно найти даже необходимые схемы изменения устройств газовых горелок, их установки и регулировки.

Обычно на изготовление отопительных систем в качестве материала используется металл. Топка из чугуна была бы куда более надежной. Тем не менее в домашних условиях использовать его не представляется возможным.

Отличным вариантом ручной работы является заказ системы у специалистов. Они смогут изготовить устройство в соответствии со всеми пожеланиями заказчика. Однако не исключена вероятность наличия в котлах дефектов, которые могут проявиться спустя некоторое время.

Для чего нужны самодельные отопительные агрегаты? Дело в том, что отмеченные варианты отличаются более низкой стоимостью. Их делают в основном из-за желания хорошо сэкономить. В то же время указанные варианты уступают своим фабричным аналогам в эффективности.

Изготавливаются обычно только твердотопливные и электрические агрегаты. Мастерить газовый, а также дизельный котел крайне опасно. Кроме того их установка в доме строго запрещена.

По принципу работы самодельное изделие ничем не отличается от покупного варианта. В нем будет сгорать горючее и нагреваться теплоноситель заполненный водой.

К основному недостатку данного агрегата можно отнести отсутствие гарантии. Заводское оборудование будет работать и выполнять свои функции. Даже если покупатель наткнется на брак, он сможет поменять продукт на другой.

В качестве горючего в агрегатах, сделанных своими руками, лучше использовать пеллеты, дрова, уголь. Эти материалы менее опасны, чем газ. На основе последнего делать отопительные устройства нельзя.

Простые твердотопливные агрегаты являются самыми популярными и распространенными самодельными устройствами. Они просты, а их конструкция во многом схожа с обычной печью. Кроме того, они отличаются универсальностью.

Как и обычная печь, данные системы способны функционировать на любом твердом топливе. Главное, чтобы горело.

Основные части газового котла.

Эффективность самодельного оборудования существенно ниже заводского. На нее оказывают влияние многие факторы.

Среди них:

теплоизоляция;
полнота сгорания;
правильность выводов.

КПД агрегата напрямую зависит от температуры сгорания. Чем она выше, тем ниже эффективность. В качественных системах температура в топке поддерживается на уровне 120–150°С. Более высокие ее значения снижают сохранность труб. Это в свою очередь существенно сокращает долговечность агрегата.

При изготовлении отопительных котлов с горелкой лучше максимально обезопасить себя от возможных последствий ее работы. Поэтому следует рассмотреть отдельную покупку автоматической газовой горелки, которая будет установлена в атмосферной или дутьевой котельне.

Своими руками можно изготовить и электрические отопительные агрегаты. Их конструкция может быть различной. Все зависит от запросов человека. Самым простым вариантом является установка ТЭНа прямо в систему отопления. В таком случае отпадает необходимость в изготовлении котла.

Труба с нагревателем должна иметь достаточно большой диаметр. Она должна легко сниматься для проведения ремонта и чистки.

Отдельного внимания заслуживают системы без нагревателя. Его роль выполняет сама вода. Через нее пропускается ток, и за счет движения ионов воды происходит нагрев. Сама жидкость должна содержать соль.

Изготовить подобное устройство крайне тяжело. Электрический ток проходит непосредственно через теплоноситель, поэтому всю систему необходимо надежно изолировать.

Одной из опасностей данного устройства является электрический пробой. По сути, то же, что и короткое замыкание. Также в системе может скапливаться газ. В результате эффективность отопления снизится.

Из всего вышесказанного, лучшим вариантом является твердотопливный агрегат. Собрать его корпус можно из жаростойкой стали. Она отличается повышенной прочностью, меньшей изнашиваемостью и высокой стойкостью к термическим воздействиям.

Тем не менее жаростойкая сталь стоит дорого и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

Важно понимать, что без должного опыта и навыков, лучше не мастерить отопительную систему собственноручно. Безопасность должна быть на первом месте

Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям.

Процесс горения в котле

Химическая реакция внутри котла является реакцией горения между кислородом (O2), содержащимся в воздухе, и углеводородами (CHyОx) топлива, которые высвобождают энергию в виде тепла. В процессе горения образуются водяной пар (H2O) и двуокись углерода (CО2), последняя особенно опасна с точки зрения загрязнения воздуха и глобального потепления климата.

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Конструктивные особенности и виды горелок

Важными параметрами самодельной газовой горелки являются безопасность, простота изготовления, пригодность к работе в конкретных условиях, экономичность. Вариантов выбора модификаций подающего газовую смесь устройства есть довольно много. Их используют для отопления дома, нагревания водяных котлов, даже для туристических походов.

Необходимо ориентироваться в этом многообразии видов устройств, для того чтобы своими руками изготовить качественную горелку для бани.

По способу поступления воздуха в горелку их условно разделяют на два вида:

Для самостоятельного изготовления у мастеров более популярны горелки атмосферного типа. Простую конструкцию форсунки можно усовершенствовать с помощью дополнительных опций. Например, оборудовать горелку термостатом, датчиками тяги, контролем пламени, отсечным газовым клапаном.

Все эти функции повысят надежность и безопасность работы, но вместе с этим и увеличат стоимость вашего изделия. Насколько целесообразно дополнительное оснащение вы решите сами, исходя из финансовых возможностей и частоты работы горелки.

Устройства атмосферного типа

Такие горелки представляют собой одну или несколько металлических полых трубок, через которые подается газовое топливо под давлением. Розжиг производится с помощью пьезозажигалки. Атмосферные форсунки самые дешевые и простые в изготовлении.

Главным недостатком атмосферных газовых горелок принято считать потребность в постоянном качественном притоке воздуха. Его придется оборудовать в бане дополнительно. Обычно для этой цели используется зольник или подключенный к нему воздуховод.

Эффективна вентиляционная труба с забором воздуха из соседнего помещения. При низком уровне тяги большая часть плохо прогоревшего топлива уходит в дымоход. Это грозит опасностью утечки газа, если в кирпичном массиве есть микротрещины.

Поэтому кирпичная печка с такой горелкой нуждается в постоянном осмотре и контроле состояния как самого печного массива с дымооборотами, так и дымохода.

Комплектация дутьевых устройств

Вентиляторные горелки представляют собой блок с вентилятором, датчиками и контроллерами. Забор и нагнетание воздуха с улицы производится в автоматическом режиме, действие оборудования контролируется автоматикой. Мощность горения в дутьевом устройстве можно настраивать в соответствии с потребностями.

Принудительное бесперебойное обеспечение воздухом позволяет увеличить КПД нагревательного устройства, благодаря качественному прогоранию газа. Соответственно уменьшается расход топлива на обогрев банной печи.

На стоимости оборудования сказывается подключение горелки к электричеству. При возможных отключениях электроснабжения необходимо иметь альтернативный источник, например, дизель-генератор или аккумулятор.

Обе разновидности газовых горелок могут переводиться со сжиженного газа на магистральный и обратно. Для перевода производится замена жиклеров, благодаря чему изменяется объем газовой смеси, нагнетаемой в камеру горения. Форсунки для замены подбирают в соответствии с рекомендациями производителя, точнее с обозначенными им размерами.

Критерии выбора варианта конструкции

Для каждого вида горелки есть свои параметры мощности и потребления газа. Энергозависимую надувную горелку с более дорогими комплектующими деталями используют для нагревательного котла бани большого объема.

Чтобы обогреть малые и редко используемые помещения, рекомендуется установка атмосферной горелки. Баньке скромных размеров достаточно модели с расходом в 1,5-4,5 м 3 в час.

Для поддержания комфортной температуры в бане нужна горелка с равномерным распределением пламени. Эту задачу решают всевозможные распределяющие трубки или рассекатели факела. Обычно они представляют собой круглые отверстия. Но иногда формат меняют на узкие прорези, такие форсунки называют щелевыми.

У любого выбранного типа горелки предпочтительнее изготовить отвод длинной вытянутой формы. Это позволит ускорить нагрев топки за счет увеличения площади пламени. Ведь газовое отопление разрешено применять только из смежного с парилкой помещения.

Газовые форсунки для печей: типы и выбор

Многие пользователи путают два устройства — горелку и форсунку, на самом деле — это не одно и то же. Форсунка входит в конструкцию горелки, то есть они работают в паре. Она ответственна за процесс смешивания топлива с воздухом в нужном соотношении. Если воздуха подается мало, то такая смесь будет коптить, а если много, то процесс горения проистекать не сможет.

Существует 2 вида форсунок, в зависимости от технологии подачи воздуха:

Атмосферные — осуществляют забор дутьевого воздуха из помещения, где находится печь. Для работы такого устройства не нужна установка сложного функционального блока автоматики и регулирования. Основным недостатком является повышенные требования к организации приточно-вытяжной вентиляции. В связи, с чем они устанавливаются в хорошо проветриваемых комнатах. В современных модификациях предусмотрена установка специализированных детекторов, контролирующих уровень кислорода в помещении, и при предельно низких показателях, происходит отсечка газа.
Надувные форсунки работают с принудительной подачей воздуха дутьевым вентилятором. Они комплектуются сложным блоком автоматического регулирования процессами горения. Поэтому горелка в целом имеет более сложную конструкцию, а форсуночное устройство, расположенное в ней, должно обеспечить правильное смешение газа с воздухом. В таких конструкциях забор воздуха осуществляется с улицы.

Достоинства газовых форсунок

Форсунки жидкого и газообразного топлива — обязательный элемент горелочного устройства, они обладают многими достоинствами:

Устойчивость, прочность и износостойкость. Эти качества позволяют работать устройствам даже больше срока службы, заявленного производителями оборудования, более 12 лет.
Экологичность, благодаря грамотно организованному процессу горения, выбросы вредных веществ в атмосферу от них минимальны.
Обеспечивают предельные показатели КПД газовых котлов – 90- 92 %.
Легкая эксплуатация и техобслуживание.
Безопасность, устройство снабжается датчиками загазованности, которые в случае создания аварийной ситуации мгновенно перекрывают подачу газового топлива в печь.
Высокая степень ремонтопригодности, наличие в торговой сети достаточного объема запасных частей.

Важные моменты при выборе форсунки

Печь на газовом топливе — это модификация твердотопливных отопительных устройств. Обычно печь переводят на газообразное топливо, когда она и система дымоотвода находится в удовлетворительном состоянии. Если в доме впервые устанавливается отопительное оборудование, то в форсунку рекомендуется устанавливать не в печи, а специальном отопительном котле.

Поэтому перед выбором форсунки для печи, необходимо тщательно изучить все технологические нюансы такой установки:

Габариты помещения — топочной, где будет размещена печь. Если ее площадь меньше 14 м2, то потребуется установка распылительного устройства с принудительной подачей воздуха в составе наддувной газовой горелки.
Тип печи. Если она функционирует только на магистральном газе — достаточно установить атмосферную конструкцию. Если на сжиженном и жидком печном топливе, то потребуется горелка с наддувом.
Тепловая мощность

Нужно очень осторожно подойти к выбору мощности горелки, сильно мощную горелку устанавливать в печи не рекомендуется. Так как в этом случае материал ее может не выдержать высокие температурные режимы

Для предварительного расчета можно воспользоваться простым соотношением «отапливаемая площадь — мощность» из расчета на 10 м2 площади потребуется 1 кВт тепловой мощности.
Страна-производитель
Выбирая бренд горелки, важно учитывать, что западные варианты более долговечны и имеют лучшее оснащение системами безопасности. Тем не менее у них есть свои недостатки, так как они не всегда способны работать в условиях низкокачественных технологических параметров газовой сети, а кроме того на российском рынке они не имеют достаточного объема запасных частей, для выполнения ремонтно-восстановительных работ
Среди западных модификаций наиболее популярными являются немецкие и итальянские распылители.
