Механические анкерные болты - установка, разновидности, варианты применения

Какого производителя выбрать при покупке анкерного болта?

Производителей много, отсюда разное качество, а также цена на изделие. Среди недорого сегмента стоит выделить производителя Tech-Krep, который поставляет на рынок анкерные болты для дома и строительства. Этот производитель делает собственные болты из метизов, которые встречаются в быту каждого.

Т.е под болт нужного диаметра подирается гайка, подбирается втулка, а также элемент с резьбой, который при закручивании выдавливает шпильку, и она фиксирует анкер в проеме. Анкеры надёжнее, но дороже, это изделия от производителя SORMAT PFG.

Анкерный болт с ровным крючком 90 градусов

Согласитесь сами, если при диаметре резьбы 10 мм, аналогичное изделие весит в районе 98 грамм, то здесь, мы имеем вес анкерных болтов по 250 грамм. Здесь больше стали, анкера выглядят надежно, имеют широкую спецификацию и описание, что позволяет их применять под сложные задачи, например, в сфере капитального строительства.

Для сравнения SORMAT M10х55 в упаковке из двух штук стоит порядка 550 рублей. Такой анкерный болт на фото отличается даже от других аналогов. Длина изделия составляет 126 мм. Его можно приварит к арматуре. Главное учесть, что перед нами оцинкованная сталь.

Это значит, что нужно побольше прожечь оболочку металла, поскольку под слоем цинка будет сталь, которую можно варить. Изделие рекомендовано для работы в бетоне, и рассчитано на вырывающую силу в пределах 5,7 кН. Производитель аналогичных изделий steelpine славится качеством и индивидуальным подходом к производству.

У него можно заказать группу изделий на заказ, что позволит вписаться в проект и архитектуру любых капитальных зданий. Все анкерные болты по ГОСТ проходят сертификацию, закаливание стали, термическую обработку. Поэтому заказчик может быть уверен в качестве и несущей способности анкера.

Как видите, производителей много. Поэтому при выборе, прежде всего, нужно руководствоваться проектной сметой, требованиями геодезистов и технолога, а также вписываться в смету планируемых затрат. В смету, обычно, неплохо вписываются анкерные болты хилти. Для дома можно взять анкера из метизов.

Они дешевле, но свою функцию выполняют. Чем переплачивать, лучше купить больше дешевых анкеров и поставить их чаще. При установке дверей, например, можно комбинировать, а именно ставить на анкера и запенивать периметр коробки монтажной пеной, что тоже сыграет на жесткости конструкции. При капитальном строительстве экономить нельзя, особенно если к купленным изделиям будет привариваться строительная арматура.

Виды анкеров: правильный крепёж

Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.

Анкерный болт с гайкой

Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.

Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.

Монтаж несложен:

сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;
вбивают анкерный болт до упора шайбы в основание;
проворачивают гайку по часовой стрелке;
шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;
клин втягивается внутрь гильзы и распирает прорезанные лепестки.

Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.

Клиновой анкер

В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.

Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

Потолочный анкер с кольцом (ушком)

Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

Анкерный болт

Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.

Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.

Двухраспорный анкер

Это усиленный вариант анкерного болта.

Отличия:

на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;
короткая муфта входит в длинную конусом;
при завинчивании гайки короткая муфта распирается конусной гайкой;
длинная муфта наползает на короткую, которая служит для неё распирающим клином.

Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.

Разжимной анкер

Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.

Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.

Шпилька с хвостовиком в виде крюка или кольца и гайкой.

При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

Рамный анкер

Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.

Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

Гвоздевые анкеры

Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.

Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

Анкер забивной

Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.

Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

Анкер винтовой

Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).

Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.

При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».

рмнт.ру

rmnt.mirtesen.ru

Правила выбора

Подбор анкеров с гайками производится в зависимости:

от вида крепежного элемента;
от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

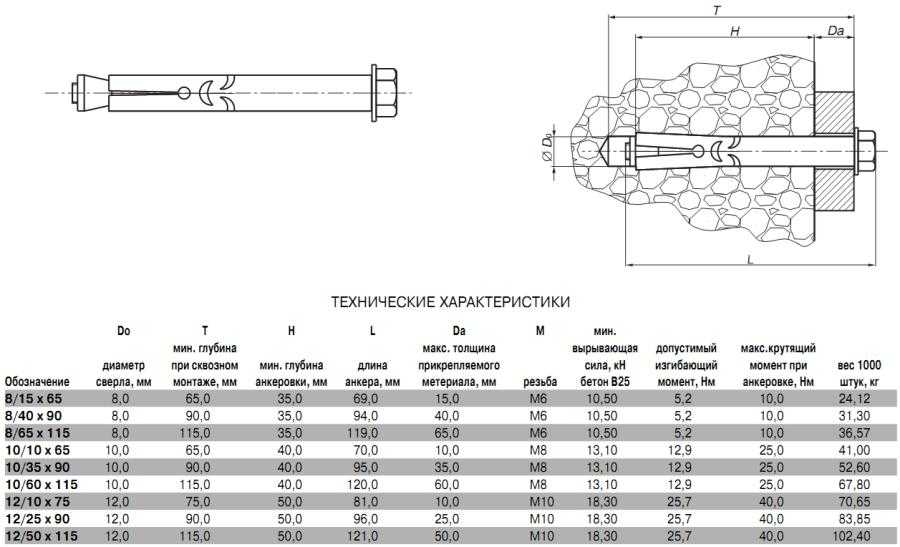

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

длина анкерного болта;
диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
минимальная длина сквозного монтажа;
диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

толщина закрепляемого предмета;
вращающая сила;
изгибающий момент;
крутящий момент.

Выбор анкеров с гайками по размерам

Если сказать простыми словами, то чем больше размер анкерного болта, тем конструкции больших размеров и веса может выдержать крепежный элемент.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

Малые – сечение до 8 миллиметров/длина до 55
Средние анкера – до 12/120 миллиметров
Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

Анкерный болт с гайкой фото

Анкерный болт с крюком фото

Анкерный болт с кольцом фото

Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Читать также: Сколько весит профнастил с10

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

3 Монтаж своими руками – как сделать все правильно?

От качественного монтажа во многом зависит долговечность и надежность конструкции, даже усиленные анкеры при несоблюдении правил установки могут не выдержать среднестатистической строительной нагрузки. Принцип крепления различных видов анкеров практически не отличается, необходимо лишь знать последовательность действий, о которой мы сейчас расскажем. Главное – правильно подобрать необходимые размеры крепежей по типу материала и помнить о том, что анкеры с гайкой ни в коем случае не подходят для установки в пустотелый кирпич, тонкий газобетон или гипсокартон.

Монтаж анкерного болта

Первым делом определитесь с диаметром и размером крепежа. Затем подберите подходящий бур так, чтобы его диаметр превышал диаметр стержня на несколько миллиметров. Далее выполняете сверление и «примерку» анкера, после чего полученное отверстие необходимо тщательно очистить от пыли с помощью строительного или мощного бытового пылесоса. После чего установите навесное или другое оборудование на шпильку и затяните гайку для получения эффективного крепежа.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

М10 — диаметр болтовой резьбы 10 миллиметров;
14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа

Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

Правила выбора

Подбор анкеров с гайками производится в зависимости:

от вида крепежного элемента;
от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

Анкерный болт для подвешивания

Анкер для сквозного соединения

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

длина анкерного болта;
диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
минимальная длина сквозного монтажа;
диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

толщина закрепляемого предмета;
вращающая сила;
изгибающий момент;
крутящий момент.

Выбор анкеров с гайками по размерам

Крепеж для древесины

Крепежные изделия, пригодные для соединения конструкций из дерева, имеют несколько особенностей:

большой диаметр резьбы (от 6 мм до 14 мм и более) компенсирует относительно небольшую механическую прочность основания;
влажность древесины способна значительно колебаться в разное время года и при разных условиях в помещении, поэтому для избежания коррозии крепежные элементы должны быть защищены латунированием или цинкованием, либо быть целиком изготовленными из устойчивых к коррозии материалов;
большой диаметр стержня предполагает значительное усилие при его вкручивании. Поскольку шлицы под крестовую или плоскую отвертку не рассчитаны на такие нагрузки, «якорь» чаще всего снабжается не шлицевой, а шестигранной шляпкой. Для вкручивания используют рожковый или торцевой ключ, либо накидную головку.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта

Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.
