Материалы для строительных лесов: что лучше?

Относительно легкая конструкция, тем не менее, обязана быть достаточно прочной. В этом случае кандидатов на главную роль остается всего два. Это древесина и металл.

Древесина

Дерево — самый простой и распространенный вариант строительных лесов. Податливый материал не требует специального оборудования, мастеру понадобится лишь брус, доски, обычные инструменты и подходящие крепежные элементы.

Как правило, такие приспособления собирают для одноразовых работ, большая высота конструкциям также противопоказана. Причины — небольшие нагрузки, которые способно выдержать дерево, и более сложный демонтаж, уменьшающий прочность лесов, если подразумевается возможность следующей сборки. Плюсы этого варианта — возможность повторного использования элементов. По крайней мере, тех деталей, что остались в хорошем состоянии.

Металл

Строительные леса из металла лишены серьезных недостатков дерева. Конструкции получаются максимально прочными, многофункциональными и надежными. В этом случае используют стальные либо алюминиевые профильные трубы.

Дерево часто становится подмостками таких приспособлений. Металлические леса легко собираются и разбираются, если используются болтовые соединения. Их можно увеличить как в высоту, так и ширину. Преимущество этого варианта — способность без проблем выдерживать серьезную нагрузку. В большей степени это касается изделий из стали. Минус есть у изделий, изготовленных с помощью сварочного аппарата. Такие леса потребуют относительно просторного помещения для хранения.

Что лучше?

Первый вопрос, который возникает у владельца дома во время строительства или ремонта, касается именно выбора материала для конструкции. Конечно, с тем, что металл всегда фаворит, спорить трудно. Однако в дереве подкупает его податливость, возможность обойтись простым инструментом, который есть в любом «джентльменском наборе», — молотком, дрелью, пилой и шуруповертом (отверткой).

Металл в этом случае гораздо сложнее. Чтобы получить максимально прочную конструкцию, необходим сварочный аппарат и навыки работы с ним. Такую конструкцию придется где-то хранить, в места она потребует довольно много. Конечно, качественно сделанные леса можно будет сдавать в аренду, но вряд ли многих хозяев впечатлит возможность такого заработка. Именно по этим причинам чаще предпочтение отдают традиционному дереву, материалу легкому во всех смыслах.

Еще один важный момент при выборе материала — экономическая целесообразность. Многие считают, что отдавать предпочтение металлу логично только в одном случае: если его можно «раздобыть» бесплатно. Если прибавить к цене «железа» стоимость крепежных элементов, а также сварочные работы, то самодельные леса обойдутся дороже заводских. По крайней мере, покупных деревянных изделий.

Теперь пара слов о древесине, которая не должна иметь серьезных дефектов. Идеальным материалом считают еловые доски, отличающиеся минимальным весом и таким же количеством сучков. Однако они не всегда есть в хозяйстве, чего не скажешь о сосне. Это второй потенциальный кандидат, но его необходимо сначала проверить на прочность.

Для испытания элементы длиной 2-2,5 м укладывают на невысокие стойки-столбики из кирпича, затем встают на середину доски и прыгают несколько раз. Если доска без проблем выдерживает такие эксперименты, то ее можно без опаски использовать для изготовления строительных лесов.

Саморезы или гвозди?

Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.

Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.

Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.

Деревянные строительные леса

Общие сведения

Строительные леса из металла будут в раз надежнее и долговечнее, но часто такие конструкции делают из дерева, так как это дешевле. Работать с древесиной сможет каждый, и все, что вам потребуется – это гвозди или саморезы, пила, отвертка, молоток или шуруповерт. Как видите, набор инструментов небольшой и найдется в доме у каждого, а если чего-то и не будет, на покупке нужного инструмента не уйдет много денег.

Материалы

Понятно, что подмостки (строительные леса) нужны на небольшой срок, но изготовление требует использовать древесину высокого качества и с минимальным количеством сучков. Некоторые строители рекомендуют делать леса из древесины ели, так как в отличие от сосны ее сучки расположены единично и почти не влияют на конечную прочность доски. Но еловых досок почти ни у кого нет, а вот сосновых более чем достаточно.

Из них тоже можно делать строительные леса, но перед этим потребуется проверить материал очень тщательно (хотя бы те доски, которые идут на настил и стойки). Для этого нужно сложить два столбика (по 3-4 кирпича друг на друга, 2 строительных блока, 2 валуна и другое).

При проверке досок, которые в длину по 3 метра между ними должно быть расстояние по 2,5 метра. На столбики укладывают доску, а после встают на середину и прыгают на ней. Если доска имеет слабые места, она треснет или даже сломается. Если выдержала – можно использовать.

Теперь о толщине. Выбирать толщину досок для лесов следует из того, какой будет конструкция, расстояние между стоек и предполагаемая нагрузка. Единственное, что следует отметить, это то, что для настила и стоек чаще всего используют доски с толщиной в 4-5 см, а для укосин доски с толщиной 2,5-3 см. Такие доски можно будет использовать и после разборки лесов в строительных работах, если получится не повредить ее при разборке.

Саморезы или гвозди

Наверное, и через 100 лет будут идти споры о том, что лучше – гвозди или саморезы, но в конкретно этом случае все усугубляется тем, что работы будут производиться на высоте и поэтому конструкция должна быть надежной. В этом случае гвозди будут оптимальным вариантом. Дело в том, что их делают из мягкого металла и при нагрузке они могут погнуться, но не сломаться.

В отличие от них, саморезы делают из закаленной стали, которая хрупкая и при ударных или переменных нагрузках они попросту сломаются. Это критично для строительных лесов, потому что есть случаи, когда они ломались. Но речь шла о «черных» саморезах. Есть еще и анодированные желто-зеленого цвета, которые не настолько хрупкие и смогут выдержать нагрузки.

Если вы всерьез обеспокоены надежностью, лучше использовать гвозди для изготовления строительных лесов своими руками. Но их не любят из-за того, что по окончанию работ разобрать соединение без потерь и быстро не получается, так как древесина будет повреждена.

Виды строительных лесов: приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

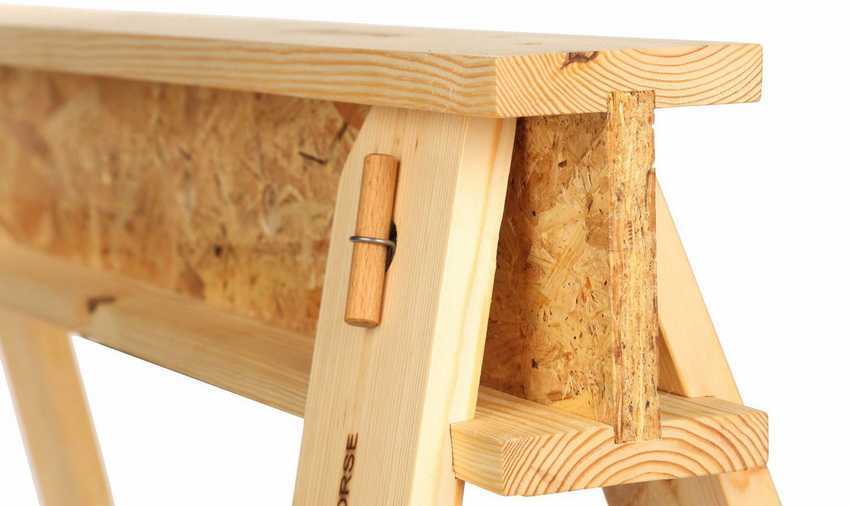

Такая конструкция как строительный козел используется для проведения работ на небольшой высоте.

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству видов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая

Процесс изготовления

Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева.

Каркас

Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.

Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.

При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.
Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.

Настил

Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.

Люки и лестницы

Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.

Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.

Приставные подмостки

Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.

Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.

В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.

На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Леса строительные рамные: особенности конструкции, применения

Конструкция: рама, опора (регулируемая), диагональные/вертикальные соединения, ригели, болты, настил, кронштейны.

Тип соединения: при помощи патрубков; на высоте более 5 метров добавляют диагональные стяжки.

Размер рамы вдоль стены (шаг): от 2 до 3 метров.

Область применения: отделочные, восстановительные, реставрационные, ремонтные, штукатурные работы на фасаде.

Преимущества:

Быстрый монтаж и демонтаж.
Длинный срок эксплуатации.
Легко собирается.
Большой выбор типов соединения рам.
Разные размеры труб.
Комфортное техническое обслуживание.
Компактное хранение.

Недостаток: невозможно использовать леса лрсп на необычных конструкциях (нестандартные формы).

Могут использоваться для работ на высоте до 30 метров при любой ширине. Высокая устойчивость дает возможность покрыть любую длину фасада. Регулируемые опоры помогают выстроить конструкцию удобную для использования даже там, где высота фундамента имеет большие перепады. Вы можете строительные леса купить в Москве с доставкой на объект в день заказа, при условии наличия.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
труба с сечением 25х25 мм – для соединений;
труба диаметром 15 мм – для распорок;
доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
уровень;
сварочный аппарат;
саморезы, болты, гвозди;
болгарка;
дрель;
лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Последовательность работ следующая:

Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Леса

Для проведения наружных и внутренних работ разработаны несколько вариантов лесов, которые представляют собой каркасные системы, собираемые из металлических и деревянных деталей.

Основные разновидности конструкций лесов

Самыми распространенными на сегодняшний день являются следующие модели:

Тип модели лесов	Описание	Рабочая высота, м	Плюсы	Минусы	Фото
Рамная	Металлический каркас, где для соединения вертикальных рам используются горизонтальные и диагональные связи, закрепленные флажковыми замками.	До 60	Малый вес, экономичность, простота сборки	Не применяются для работ на фасадах сложной геометрии.	Рамная конструкция
Клиновая	Составные части закреплены между собой посредством клиновых соединений.	До 100	Можно собирать конструкции любой формы.	Длительность сборки.	Клиновая конструкция
Штыревая	Простая конструкция, изготовленная из трубы и прутка. Разновидностью этих лесов являются передвижные конструкции, называемые турами.	До 80	Быстрый монтаж, высокая прочность.	Чрезмерная цена сооружений.	Штыревая конструкция
Хомутовая	Соединение элементов фиксируется посредством хомутов.	До 100	Возможность изменения формы, применения для работ на зданиях нестандартной конфигурации.	Трудоемкий процесс монтажа.	Хомутовая модель

Реже применяются подвесные конструкции, размещающиеся без опоры на грунт, и чашечные леса, где стойки соединяются с ригелями с помощью замков-чашек.

Также для работ на высоте используются леса-домкраты. Они позволяют осуществлять мероприятия на высоте до 13 метров.

Конструктивно сооружения представляют собой домкрат с установленными для свободного передвижения по горизонтали консолями. Такие механические модели лестницы при строительстве коттеджей или их ремонте являются незаменимыми.

Без лестницы строительные леса (домкраты)

Большой популярностью у строителей пользуются передвижные леса, которые получили название «вышки-туры». Эти мобильные сооружения оснащаются колесами, что позволяет их с легкостью передвигать при выполнении работ на фасадах зданий, а компактные модели можно использовать и внутри строений.

Различаются конструкции высотой и размером рабочей площадки. Они способны выдерживать нагрузку от 200 до 250 кг.

Строительная вышка

Требования к лесам

В комплект поставки, в соответствии с ГОСТ 27321—87, входят сами леса, состоящие из ригелей, стоек, креплений, и инструкция, рассказывающая, как правильно эксплуатировать сооружения.

Стоечные конструкции могут оснащаться деревянными помостами или поставляться без них. Чем обязательно должны комплектоваться леса: строительные лестницы для перемещений людей являются их неотъемлемой частью.

Строительные лестницы строительные леса

Обязательно обеспечение молниезащиты. Разъемные соединение должны быть защищены фиксаторами, которые предотвращают случайное разъединение.
Деревянные детали должны быть обработаны огнезащитными и антисептическими средствами. Стальные изделия следует загрунтовать и покрасить ЛКМ для слабоагрессивных сред. Все металлические части конструкций должны быть отшлифованы до гладкого состояния (без острых кромок, заусенцев, расслоений).
Чтобы предотвратить падение с лесов людей и предметов, должны устанавливаться сетчатые, решетчатые или выполненные из горизонтальных направляющих перила. Перильное и бортовое ограждение обязательно при высоте настила, превышающей 130 см от поверхности. Расстояние между горизонтальными деталями ограды не должно быть более 45 см (если у нее нет заполнения).

Строительные туры и лестницы

При приемке средств подмащивания на объекте они регистрируются в журнале учета, где впоследствии должны отражаться и результаты проведения периодических осмотров.

Изготовление своими руками

Как в Архикаде сделать расчет и как своими руками создать проект строительно-монтажной конструкции, научит видео в этой статье.

Те, кто желает сэкономить на приобретении или аренде средств подмащивания, могут изготовить конструкцию самостоятельно: из дерева или металла.

Стандартные параметры лесов:

Высота сооружения (max): 6 м;
Расстояние между стойками: 2…2,5 м;
Ширина настила: 1 м.
Первый настил устанавливается на высоте около 0,5 м от поверхности земли, второй — через 1,5 м от первого, третий — на высоте 4 м.

Этапы работ:

Изготавливаются две рамы (из 2 стоек и горизонтальных перемычек, на которые будут уложены доски настила).
Рамы соединяются между собой посредством горизонтальных и диагональных связей.
На перемычки закрепляется настил.
Леса фиксируются при помощи боковых упоров.
Монтируются перила и лестница для подъема.

Сборка лесов и лестницы к строительным лесам

Виды строительных лесов

— рамными;

— хомутово-клиновыми;

— модульными;

— вышки-туры и др.

При выборе той или иной конструкции необходимо учитывать конфигурацию фасада, его выступающие части (балконы, колонны, эркеры, козырьки и др.), время установки, стоимость, эксплуатационные нагрузки и срок эксплуатации.

Рамные леса нужны для отделки и ремонта фасадов, зданий, каменной кладки. Они могут использоваться на объектах, высота которых составляет максимум 100 м. Их конструкция представляет собой раму, которая укрепляется диагональными и горизонтальными связями специальным флажковым креплением. Рамные изделия легко устанавливаются и способны выдержать нагрузку 350 кг/м2.

С помощью хомутово-клиновых лесов выполняются строительные, ремонтные и реставрационные работы внутри и снаружи зданий. В зависимости от желания заказчика они могут обладать любой конфигурацией. Их конструкция – это пространственная система, в состав которой входят стойки-лестницы, опорные фермы, диагональные и горизонтальные связи, держатели настила, клиновые замки, домкраты и др.

Модульные леса могут собираться в совершенно разные конструкции: сцены для выступлений, передвижные платформы. Благодаря ним можно идеально скопировать сферическую и цилиндрическую формы (для башен, мостов, котлов, резервуаров). Максимальная высота конструкции составляет 100 м, при этом она крепится к стенам захватами и хомутами.

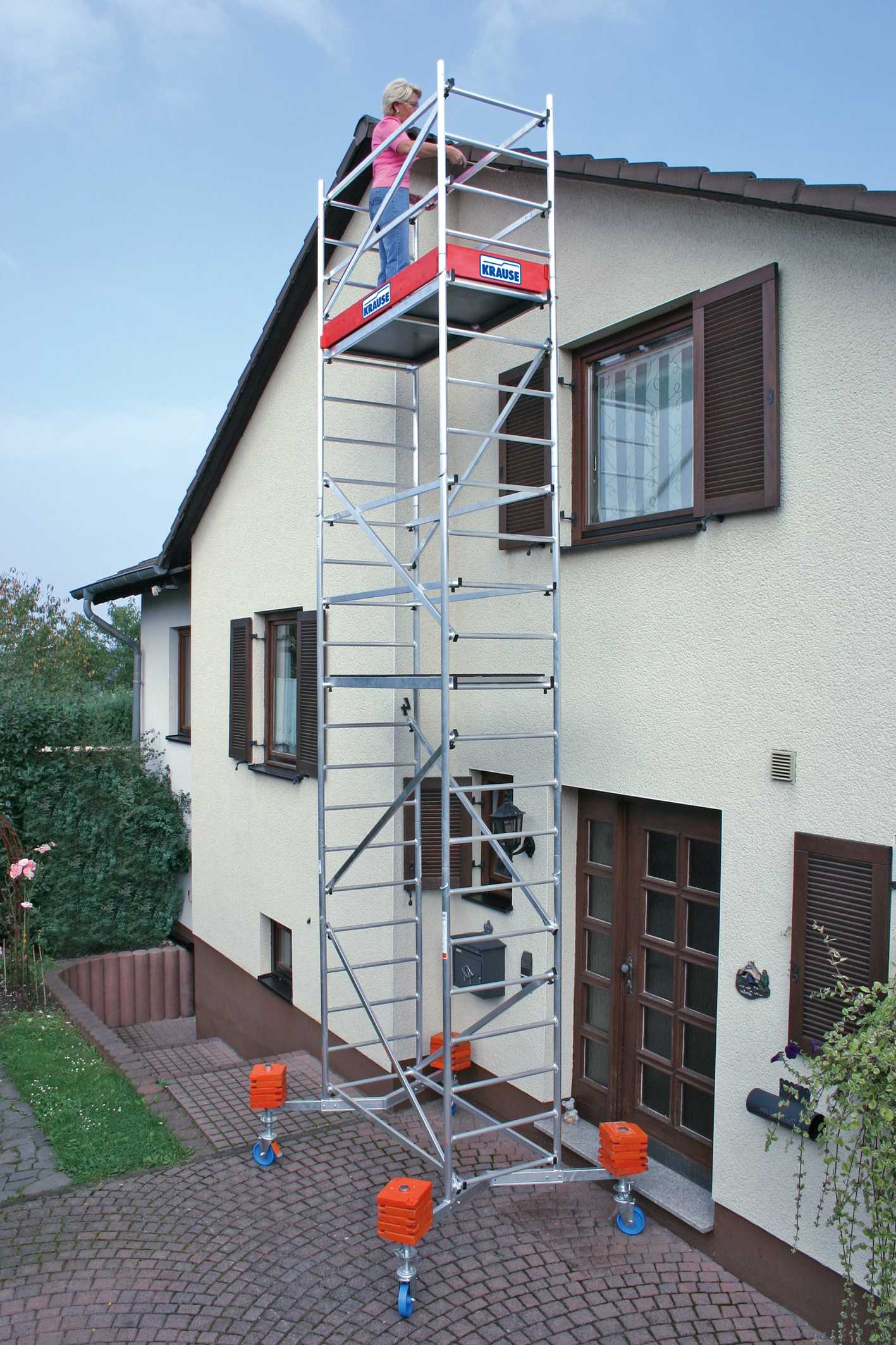

Вышка-тура представляет собой металлоконструкцию, в состав которой входит разное количество секций, что зависит от ее высоты. В состав одной секции входят рамы, скрепленные друг с другом по принципу «труба в трубу». Готовые элементы соединяются при помощи диагональных и гантельных связей, которые крепятся флажковыми замками.

По материалу леса можно разделить на: металлические и деревянные. Металлические конструкции отличаются удобством и долговечностью, удобством сборки и разборки. Еще одно достоинство заключается в хранении, ведь они легко и компактно складываются. При долгом хранении сохранность металла следует обеспечить укладкой непромокаемой подстилки под каждую связку. Деревянные леса могут использоваться только один раз, так как при демонтаже они повреждаются.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
