Инструкция по изготовлению строительных лесов из труб и досок своими руками

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

  • разработка чертежа;
  • подготовка материалов и инструментов;
  • сборка конструкции.

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

  • ширина конструкции;
  • высота подмостков;
  • места расположения горизонтальных перекладин, лестницы, откосов и иных элементов конструкции;
  • габаритные размеры профильных труб, используемых для сборки.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

  • профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
  • профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
  • профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

обрезная доска или металлический лист для настила.

Из инструментов потребуются:

  • болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
  • сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
  • инструменты для разметки;
  • строительный уровень;
  • дрель для просверливания отверстий;
  • молоток;
  • саморезы или болты для крепления настила.

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Для придания конструкции большей устойчивости под стойки подмостков устанавливаются деревянные подкладки.

Схема установки подкладок

Далее работа выполняется в следующем порядке:

  1. из труб, имеющих диаметр сечения 15 мм, изготавливают распорки. Для этого они нарезаются в соответствии с заданными размерами + 12 см (для крепления). С каждой стороны на длину 6 см делается надрез. Затем разрезанная область расплющивается;

Сооружение распорок

  1. из труб больших диаметров изготавливаются переходники, позволяющие увеличить высоту подмостков. Для сооружения переходников необходимо:
  • нарезать трубы с сечением 25 мм на отрезы длинной 30 см;
  • нарезать трубы, имеющие сечение 30 мм на отрезы длинной 8 см;
  • надеть отрезы труб с большим диаметром на середину труб с меньшим диаметров и для придания конструкции прочности приварить;

Изготовление переходников для увеличения высоты подмостков

  1. сборка рамы. К стоякам, изготовленным из труб с самым большим сечением, привариваются горизонтальные распорки;

При сборке рамы в виде лестницы для удобства подъема горизонтальные распорки рекомендуется размещать через каждые 30 см. На второй раме достаточно установить 2 или 3 в зависимости от высоты горизонтальных распорки.

Рамы-основания для строительных лесов

  1. подготовленные рамы устанавливаются на место и производится монтаж диагональных распорок. В большинстве случаев сборка производится при помощи болтов;

Установка и соединение рам с диагональными распорками

  1. проверка уровня и выравнивание конструкции при необходимости;
  2. монтаж настила.

Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.

Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.

Как обойтись без строительных лесов

Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

Строительные леса своими руками: разнообразие конструкций и выбор наиболее оптимальной

Существует четыре основных вида строительных лесов, которые применяются в современном строительстве – это штыревые, клиновые, рамные и хомутовые. Все они имеют свои преимущества и недостатки, благодаря которым их используют при тех или иных условиях эксплуатации. Рассмотрим эти виды строительных лесов подробнее и разберемся с главным, стоящим перед нами вопросом – какие леса лучше всего делать и насколько реально изготовить их в домашних условиях?

  1. Хомутовые леса. Начнем именно с них, так как этот вид строительных лесов представляет собой самую простую конструкцию. По сути, это ровные трубы, которые скрепляются между собой посредством специальных хомутов. Считается, что это временные конструкции, которые не предназначены для выполнения капитального строительства – на них не поставишь поддон кирпича, так как они попросту не выдержат таких нагрузок. В большинстве случаев их используют при чистовой отделке фасадов. Изготовить их самостоятельно можно только при одном условии – наличии определенного количества хомутов. Кстати, данные хомуты представляют собой не один, а два хомута, соединенных между собой подвижно – один хомут устанавливается на трубу-стойку, а второй на круглую горизонтальную перемычку. Самое главное достоинство лесов подобных конструкций заключается в быстрой и простой сборке.

  2. Рамные строительные леса. Также довольно удобная конструкция подмостей – боковины таких лесов представляют собой готовую секцию с горизонтальными перемычками, которые используются в качестве лестницы. Две такие вертикальные секции соединяются между собой третьей и четвертой, образуя тем самым площадки для работы на нескольких ярусах. Соединяться секции этих лесов могут либо с помощью загнутых штырей, либо посредством болтов и гаек. В принципе, их конструкцию можно назвать вполне реальной для самостоятельного изготовления. Кроме того, рамные строительные леса достаточно простые в сборке и быстрые в установке.
  3. Клиновые строительные леса. В некотором роде их можно отнести к секционным конструкциям, они состоят из трех основных секций – двух боковин и настила, которые соединяются между собой диагональными и горизонтальными перемычками. Основное их отличие от всех остальных видов строительных лесов заключается в способе, а вернее в приспособлении, используемом для соединения элементов лесов – это подвижные клинья, зажатые в специальном выступе. Клин выравнивается горизонтально, на него надевается трубка с отверстием, после чего клин опускается вниз, обеспечивая таким образом надежное соединение частей лесов. Этот способ крепления элементов позволяет достаточно быстро производить монтаж и демонтаж строительных лесов. Что касается самостоятельного изготовления такой конструкции, то в этом отношении она достаточно проблематична.
  4. Штыревые строительные леса. Не будем ходить вокруг да около, а скажем прямо – в изготовлении это самый простой тип строительных лесов. Его основной недостаток заключается в сравнительно трудоемком процессе сборки и разборки – в одиночку сложить такие леса практически невозможно. Для сравнения – те же клиновые или секционные конструкции достаточно просто собираются усилиями одного человека. Именно о самостоятельном изготовлении таких лесов мы поговорим дальше.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Это интересно: Как уложить ламинат на неровный пол (видео)

Как сделать строительные леса своими руками

Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

  1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
  2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
  3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
  4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
  5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

  • к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
  • к стойкам приваривают горизонтальные перемычки;
  • в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
  • сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
  • концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
  • затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
  • стяжки фиксируют к стойкам болтами и затягивают гайками;
  • на стойках и перилах сверлят отверстия под болтовые соединения;
  • к отрезкам труб приваривают пластины (подпятники);
  • собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
  • на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Порядок монтажа рамочных лесов ЛРП

Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.

МОНТАЖ ЛЕСОВ:

1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

  • Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
  • Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
  • Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
  • На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
  • На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Как изготовить штыревые строительные леса самостоятельно: последовательность работ

Прежде чем изучать технологию изготовления штыревых строительных лесов, для начала разберемся с необходимыми материалами.

  • Труба диаметром 1,5 или 2 дюйма (в зависимости от предполагаемых нагрузок на леса) – из нее изготавливаются стойки.
  • Труба диаметром 1 или 1,5 дюйма – в зависимости от того, что выбрано в качестве стоек. Если они будут изготавливаться из полуторадюймовой трубы, то понадобится дюймовая резьба (если труба два дюйма, то резьба полуторадюймовая). Из этой трубы изготавливаются горизонтальные перемычки, соединяющие стойки между собой. Кроме того, эта труба применяется для наращивания лесов вверх.
  • Труба диаметром полдюйма. Ее понадобится немного, и используется она для изготовления зацепов, в которые устанавливаются штыри горизонтальных перемычек.
  • Штыри – круглый прут диаметром 14мм. Именно он будет входить внутрь полудюймовой трубы. Прут наваривается на все горизонтальные перемычки с двух сторон.

Кроме описанных выше элементов штыревых лесов, также следует подумать и про сборку строительных лесов на неровной местности – нужен своеобразный регулировочный механизм. Для его изготовления понадобятся серьезные болты в количестве 4-ех штук на одну секцию лесов и столько же гаек. Диаметр болта должен как минимум составлять 20мм, а то и больше. В низ стоек вваривается гайка, в которую вкручивается этот винт – о том, как выполняется регулировка лесов по горизонтали, думаю, рассказывать не стоит. И еще одно – под болты нужно будет изготовить пятки, без них болты будут погружаться в грунт и толку от них не будет никакого.

Как сделать строительные леса своими руками

Теперь что касается непосредственного изготовления элементов штыревых лесов.

  1. Стойки. Здесь все достаточно просто – внизу стоек первой секции лесов, как и говорилось выше, ввариваются гайки для регулировочных болтов, вверху трубы наваривается небольшой патрубок длиной 100-1500мм, используемый для установки секции следующего яруса. По бокам трубы (при ее общей длине, составляющей 2000мм) снизу и сверху на расстоянии 200мм от краев навариваются трубки диаметром полдюйма и длиной 100мм – приваривают их по четыре штуки вверху и внизу. Образно говоря, их располагают крестом, чтобы при соединении стоек перемычками получалась объемная прямоугольная конструкция. Все стойки верхних ярусов отличаются от стоек нижнего яруса отсутствием гаек снизу – здесь труба просто остается свободной.
  2. Короткие и длинные горизонтальные перемычки – их длина составляет 1000мм и 2000мм соответственно. К краям этих труб привариваются штыри, после чего загибаются под углом 90°. В принципе, можно и наоборот – сначала загнуть, а потом приварить.
  3. Стеллаж. Как правило, делается из толстых досок двумя секциями полуметровой ширины. При сборке стеллаж просто укладывается на короткие горизонтальные перемычки.

Остается теперь добавить несколько слов о том, как осуществляется сборка строительных лесов такой конструкции. Выполняется она следующим образом: один человек держит две стойки, а второй вставляет в них короткие перемычки – таким образом собираются сначала две боковины. Потом каждый человек одновременно удерживает по одной боковине, а другой рукой вставляет длинные перемычки. Когда они будут установлены в полном объеме, леса нивелируются по уровню и на них укладываются трапы. Точно так же выполняется установка второго, третьего и всех последующих ярусов строительных лесов.

И напоследок добавлю, что изготовленные таким образом строительные леса своими руками нужно будет доукомплектовать лестницами, благодаря которым появится возможность свободно перемещаться с яруса на ярус. Также, дабы не случились неприятности, при большой высоте лесов их нужно крепить к стене здания.

Автор статьи Александр Куликов

Выбираем материал для лесов

Можно встретить алюминиевые, стальные, деревянные и оцинкованные строительные леса. Материал выбрать проще, чем определиться с типом конструкции. Алюминиевые леса, конечно же, легкие, мобильность – основное их достоинство. Сталь – крепкий и долговечный материал. Причем этот сплав легко ремонтируется, чего нельзя сказать про алюминиевые конструкции. Оцинкованные строительные леса не только крепкие, как и стальные, но и не боятся ржавчины, поэтому являются идеальными для фасадных работ. Защитное покрытие позволяет даже хранить их на улице.

Очевидно, что сталь и оцинкованные конструкции будут стоить дороже всего. Алюминиевые леса, строительная пригодность которых иногда под вопросом, обойдутся дешевле. Еще сталь и оцинкованный материал намного тяжелее, поэтому частая транспортировка невозможна, но зато на такие строительные леса можно нагрузить, кроме рабочих, еще и море материала. Так что если вы работаете много, на крупных и длительных объектах, то алюминиевые леса вам не подойдут. Именно поэтому их редко используют в плановом и масштабном строительстве, к тому же, быстро окупается и дорогостоящая конструкция из более надежных материалов, так что на них не экономят.

Все вышеописанные строительные леса состоят из металлических частей. Но не стоит забывать и об их деревянных предшественниках. Этот тип является наиболее простым в исполнении и составляет конкуренцию алюминиевым строительным лесам на частной площадке. Главное достоинство – экономичность, ведь смастерить их сможет практически каждый, своими силами и почти из подручных материалов, если, конечно, рядом имеется лес.

Но такая конструкция довольно громоздкая, и после работ ее необходимо где-то хранить, алюминиевые леса в этом плане иметь выгоднее. Конечно, деревянная конструкция тоже разбирается, но доски уже вряд ли можно будет использовать еще где-то. Они испачкаются и будут поколоты гвоздями. Кроме того, самодельные леса годятся для проведения работ максимум на уровне второго этажа, правда, в частном строительстве большего и не нужно.

ИЗГОТОВЛЕНИЕ ОСНОВАНИЯ

Для основания (или базы) возьмём 2 двухметровые трубы длиной 2 м, размером 60 на 60 мм, толщина металла 3 мм.

К ним необходимо приварить по краям две отрезка размером 35 на 35 мм, длиной 20 см, чтобы можно было устанавливать лестницы. Чтобы конструкция была надёжной, в основаниях надо вырезать под них отверстия. Отступим от края 10 см, приложим кусок трубы к поверхности базы, обведём его карандашом и болгаркой вырежем металлический квадрат со сторонами, равными 35 мм.

Сделаем 4 таких отверстия, по два на каждом основании.

На каждой опоре должно быть установлено по 2 колеса, чтобы вышку-туру в собранном состоянии было можно переместить с одного места на другое. Специальные колеса для этих целей продаются в строительных магазинах, они должны быть диаметром не меньше 10 см и выдерживать нагрузку, равную весу вышки-туры.

Площадка колеса больше, чем размер стороны основания, поэтому к трубе требуется приварить металлическую пластину размером, равным размеру основания колеса. Вырежем их из металла, толщиной не менее 4 мм, и просверлим отверстия для крепления колёс.

Затем приварим эти пластины к основанию с двух сторон, отступив от края 10-15 см.

О выборе крепежа

Что касается крепежа, то здесь обычно сталкиваются с дилеммой – гвозди или саморезы. Для строительства деревянных лесов оптимальным вариантом все же будет использование обычных (гладкотелых) гвоздей. Они изготовлены из «мягкой» низкоуглеродистой стали, за счет чего лучше переносят статические и переменные нагрузки, которые особенно часто возникают на строительных лесах. Если проще, они могут погнуться, но не сломаться.

Саморезы – удобнее. Как минимум с точки зрения практичности. Они значительно ускоряют сборку конструкции, с ними проще точно позиционировать фиксируемые детали, при этом они обеспечивают такой же быстрый и простой демонтаж конструкции (с минимальным повреждением пиломатериала). Но учитывая тот факт, что саморезы изготавливают из закаленной стали, а их рабочее тело имеет относительно небольшой диаметр, такой крепеж хуже переносит ударные или переменные нагрузки и часто ломается.

При изготовлении самодельных лесов в качестве компромиссного варианта можно использовать оба типа крепежа: нагруженные узлы скреплять гвоздями, а менее ответственные – саморезами. Длину гвоздей для нагруженных элементов лесов подбирают таким образом, чтобы в забитом состоянии их концы выступали на 2-3 см. После этого их загибают поперек волокон и притапливают в древесину.

Клиновые, хомутовые, штыревые и рамные варианты

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для оштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100метров, максимальная нагрузка в стандартном варианте — до 250кг на кв.м., в облегченном варианте — до 200кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и неповоротных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (неповоротными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания саморасклинивающимися пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

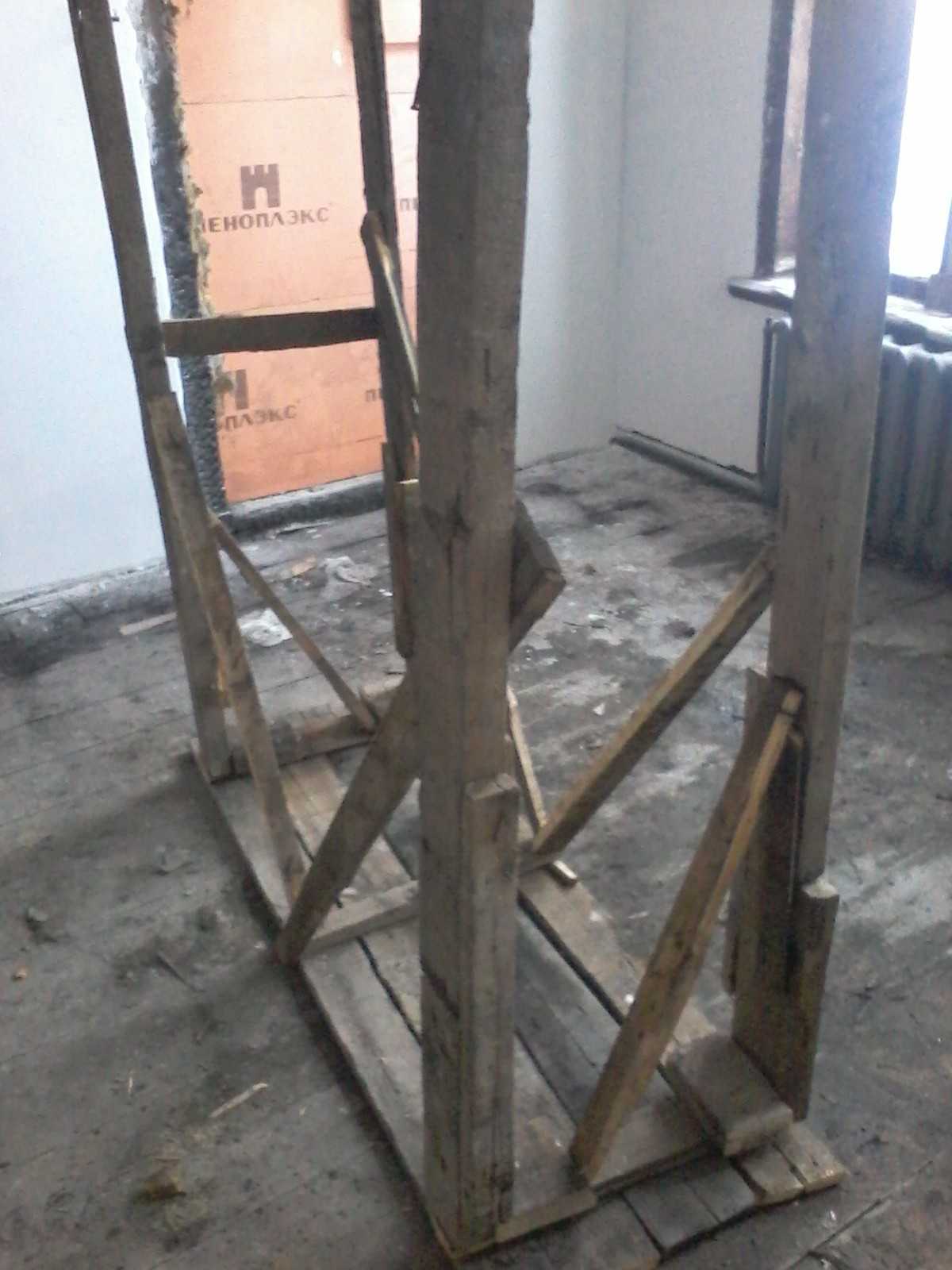

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

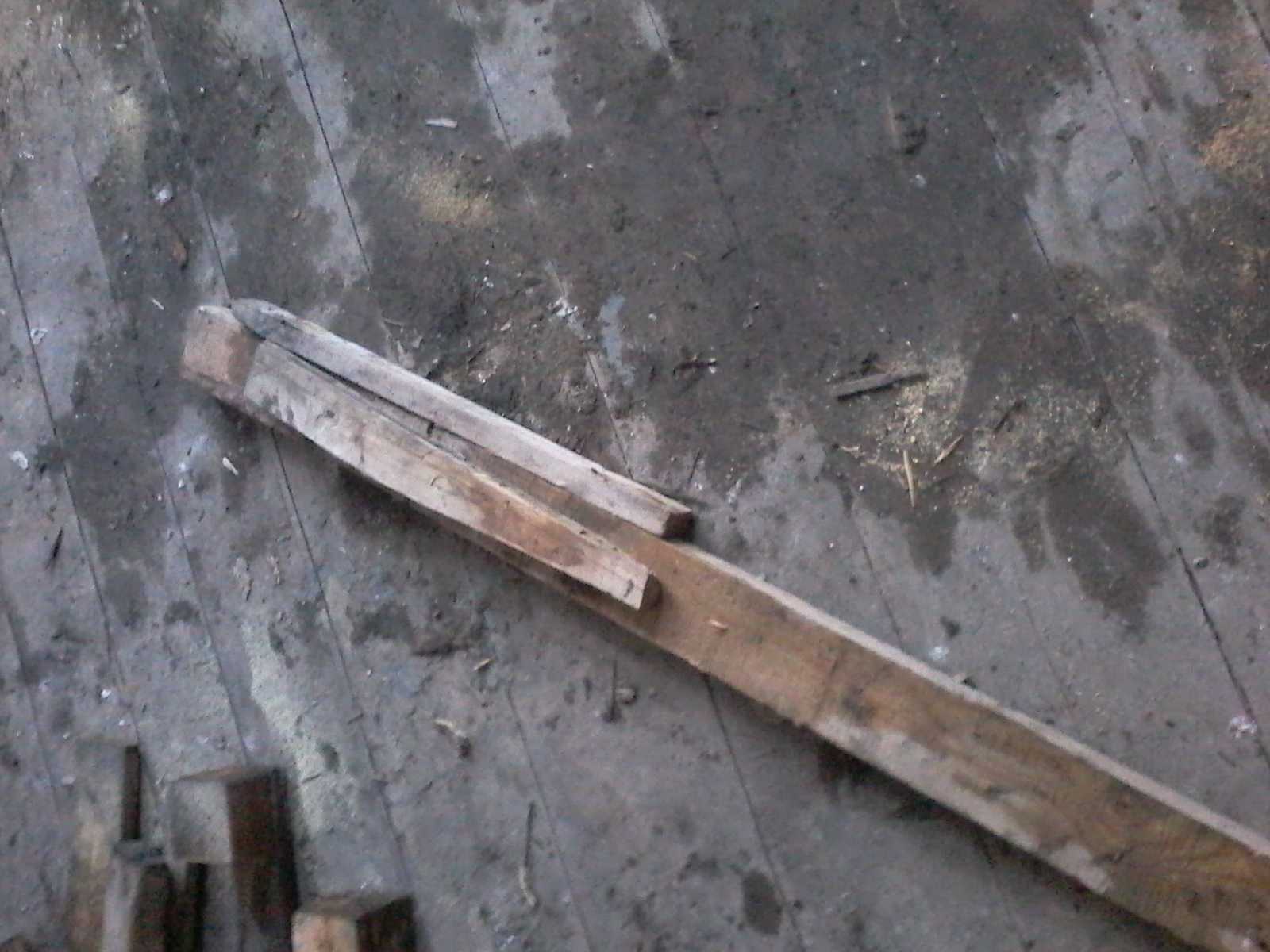

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

ИЗГОТОВЛЕНИЕ ПОМОСТА

Чтобы можно было работать на вышке-туре, необходимо изготовить помост. Он делается из труб 20 на 40 мм. Их необходимо сварить между собой, затем покрасить. Так как вышка-тура шириной 1 м, то один помост получится очень тяжёлым и его будет трудно поднимать наверх. Поэтому в таком случае лучше сделать 2 помоста размером поменьше. Помосты опираются на лестницы.

К профильным трубам надо прикрепить доски по ширине помоста, их толщины 25 мм будет достаточно. Мы закрепили доски с помощью болтов и гаек, предварительно просверлив отверстия и в досках, и в каркасе настила.

Все элементы вышки-туры готовы. Красим их краской по металлу, чтобы они не ржавели.
