Клещи для обжима наконечников проводов: разновидности, применение и техника опрессовки

Ручные пресс клещи

Как пример возьмем ручные ПК-16 – пресс-клещи, производимые заводом КВТ. Данный инструмент прост по конструкции, качественный, практичный, удобный и к тому же имеет сравнительно низкую стоимость. Он предназначен для опрессовки кабельных гильз и наконечников в самом популярном как в быту, так и на малых производствах диапазоне сечений – 1,5-16мм2.

Общая длина пресс-клещей ПК-16 КВТ – 280мм, вес – 470 г. Рабочая часть инструмента состоит из профилированных пятипозиционных прессующих губок.

Каждая из позиций рассчитана на определенный размер гильз (1,5; 2,0; 6; 10 и 16 мм2). Рукоятки пресс-клещей  стальные, достаточно длинные, за счет чего нужны меньшие усилия для их сжатия. На концы рукояток надеты прочно зафиксированные пластиковые накладки. В рукоятки вмонтирован храповый механизм, обеспечивающий полный цикл опрессовки: губки инструмента не разожмутся до тех пор, пока полностью не завершится обжим и не сожмутся повторно, пока полностью не раскроются. В случае когда не получается дожать гильзу полностью, можно воспользоваться винтом для экстренной разблокировки матрицы. Если вам будет интересно, тогда читайте про электроизмерительные клещи.

Чтобы выполнить опрессовку, используя пресс-клещи ПК-16 КВТ необходимо:

• снять изоляцию с концов проводов на необходимую длину и надеть на них гильзу (при этом диаметр гильзы должен быть равен сумме сечений соединяемых проводов);
• вкладываем гильзу в соответствующую по размеру позицию прессующих губок клещей и плавно сводим рукоятки до срабатывания храпового механизма;
• обрезаем лишний провод, обматываем гильзу изоляционной лентой или надеваем термоусадочную трубку.

Инструменты, предназначенные для опрессовки, работают по одному и тому же принципу. Отличие может состоять в возможности опрессовывания гильз того или иного размера, а также наличии либо отсутствии дополнительных функций.

Ручные пресс-клещи ПК-16 – недорогой профессиональный инструмент хорошего качества, без каких-либо дополнительных функций.

Какой выбрать инструмент

От того, насколько удачно выбрано приспособление, зависит качество осуществляемых ним работ. Пассатижи способны выполнить большее количество функций, поэтому они пригодятся любому мастеру. Перед выбором конкретной модели рекомендуется изучить о ней всю информацию. При покупке следует учесть такие нюансы:

выбрать изделие известного производителя, такое приспособление прослужит значительно дольше;

поверхность должна быть однородной, прочной по всей длине инструмента, трещины и какие-либо дефекты не допускаются;

антикоррозийная защита допускает эксплуатацию во влажных условиях без ухудшения эксплуатационных характеристик;

подержать в руках, примерять, удобно ли ним будет пользоваться.

Профессиональный инструмент не теряет своей функциональности в течение длительного времени. Недорогие модели быстро выходят из строя, так как острая поверхность бокорезов теряет сцепляющую способность.

На шарнире отсутствует люфт, ручки перемещаются плавно. Жесткость движения и заклинивание свидетельствует о поломке. Насадка плотно прилегает к ручкам, даже небольшое ее скольжение не разрешается при работе с электричеством. Губки смыкаются плотно, равномерно и без зазоров.

Почему именно опрессовка?:

Всем доброго дня! Сегодня хотелось бы поговорить на тему опрессовки провода гильзами, а именно о самом процессе и его плюсах.

И так, для начала давайте разберем почему стоит обратить свое внимание именно на подобный вариант соединения, учитывая что он далеко не единственный. Дальнейшее мнение будет субъективным и обусловленным личным опытом

Уверен, найдется много приверженцев сварки, спайки проводов, соединения клеммниками (wago), СИЗов и прочих многочисленных способов. Но в этой статье не об этом

Дальнейшее мнение будет субъективным и обусловленным личным опытом. Уверен, найдется много приверженцев сварки, спайки проводов, соединения клеммниками (wago), СИЗов и прочих многочисленных способов. Но в этой статье не об этом.

Соединение опрессовкой гильзами по моему мнению удобно тем, что требует меньше времени чем большенство других вариантов и дает максимально прочную конструкцию. Не говоря уже о тех ситуациях когда приходится работать с многожильными проводами или крупным сечением. Нет зависимости от наличия напряжения на объекте. Не нужно обладать специальными навыками для проведения работ. Минимум инструмента.

Соединение проводов с помощью опрессовки гильзами. Как правильно сделать и какие плюсы?

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

• доступная стоимость;
• наличие моделей с изолированной ручкой;
• практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Назначение и принципы классификации

Клещи – это инструмент универсального назначения, при помощи которого выполняются следующие технологические операции:

• зажим;
• зажатие;
• обжатие.

Клещи можно успешно использовать для работы со старыми сбитыми гайками – они не соскальзывают с граней благодаря заложенной в их конструкции самофиксации

С учетом того, что при помощи клещей выполняются манипуляции с разнообразными деталями, выпускается этот инструмент в различном конструктивном исполнении. Используются клещи различной конструкции для выполнения электромонтажных и слесарных работ, применяют их в сантехническом деле, в строительстве и во многих других сферах. Так, в зависимости от конструктивного исполнения и основного назначения различают:

• сантехнические клещи;
• клещи автоматического типа;
• приспособления, при помощи которых выполняют обжимные операции;
• сварочные клещи зажимного типа;
• клещи, при помощи которых выполняют опрессовку кабельных наконечников;
• торцевые клещи, которые применяют для извлечения гвоздей;
• клещи переставные.

Сантехнические клещи используются для работ с деталями круглого профиля, квадратного или шестигранного

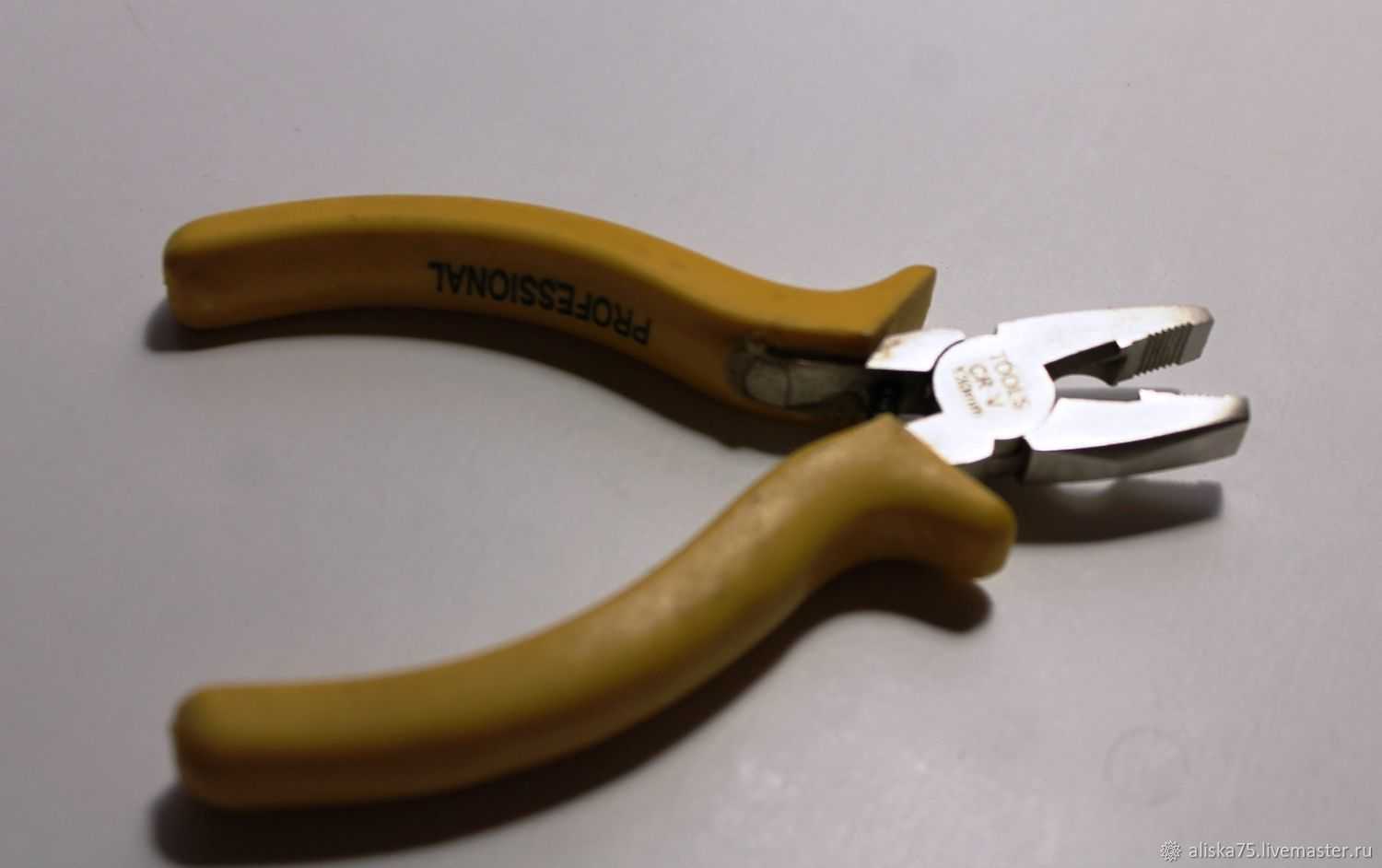

Клещи (или, иначе, плоскогубцы, пассатижи) необходимо тщательно подбирать для решения определенных задач. Наиболее простыми с точки зрения конструктивного исполнения являются сантехнические клещи, которые в то же время отличаются широкой универсальностью. Инструменты данного типа очень похожи на переставные клещи как по своей конструкции, так и по функциональным возможностям и успешно используются для захвата и удерживания предметов различных форм и размеров, включая трубы. Именно поэтому сантехнические клещи можно использовать и в качестве трубного или разводного ключа.

Использование клещей для отгиба металла

Отдельную категорию составляют инструменты автоматического типа, при помощи которых осуществляют зачистку изоляции электрических кабелей различного назначения и диаметра. Приспособлениями данного типа также можно выполнять опрессовку или обжатие кабельных наконечников различного диаметра. Такие плоскогубцы в зависимости от диаметра подлежащих опрессовке электрических кабелей подразделяются на несколько категорий:

• предназначенные для работы с кабелями, диаметр которых находится в диапазоне 2,5–3 мм;
• телефонными проводами, диаметр которых доходит до 7 мм;
• проводами телекоммуникационного назначения, диаметр которых может составлять свыше 8 мм.

Обжимные клещи могут предназначаться для опрессовки определенных диаметров гильз или иметь сменные плашки с различными профилями

Клещи, относящиеся к категории обжимных, могут использоваться как для опрессовки кабельных наконечников, так и для освобождения проводов от изоляции. Различные модели инструментов этой категории также предназначены для работы с проводами разных диаметров.

Клещи для сварки, относящиеся к категории инструментов зажимного типа, используются для фиксации и удерживания деталей при выполнении сварочных и слесарных работ. Даже по фото таких инструментов хорошо заметно, что их конструкция имеет определенные особенности. Основное из их конструктивных отличий заключается в исполнении зажимных элементов: они имеют С-образную форму. Благодаря этому на ручки сварочных клещей при их использовании приходится меньшее количество нагрузки.

Зажимные клещи для сварки позволяют фиксировать плоские и фигурные заготовки, а также детали неправильной формы

Столярные клещи используются для извлечения гвоздей или для схожих операций

Торцевые столярные (или слесарные) клещи по своему конструктивному исполнению напоминают гвоздодер. Они, как правило, отличаются значительными габаритами, что и позволяет использовать их для извлечения не только очень крупных гвоздей, но и более внушительных по размеру крепежных элементов.

Инструмент, объединивший профессии и века

Что может объединять труд врача-стоматолога или ювелира и кузнеца или, скажем, шпалоукладчика? Безусловно, это их рабочие инструменты. Конечно же, они отличаются и своим внешним видом, и размерами, и изготовлены они будут из различных материалов, но тем не менее большая их часть будет принадлежать к одной инструментальной группе – шарнирно-губцевой. Название двойное, смысл тоже, да и само орудие состоит из двух в большинстве случаев одинаковых половинок.

Эти части-«близнецы» соединяются при помощи шарнира, отсюда родом и первый кусок наименования. В этих половинах, в свою очередь, различают рабочую часть и ручку, соотношение которых друг с другом может быть разным, в зависимости от сферы применения и задач, перед ними стоящих. Их рабочие части, независимо от размера, принято называть губками – этим они обязаны некоторой схожести с живыми существами: также смыкаются и размыкаются. Так появился второй кусок наименования.

Интересно, что, пройдя через века своего существования, эти инструменты не изменили своей сути, не утратили ни одну сферу применения, как раз наоборот: развитие научно-технической мысли повлекло появление для них все новых и новых заданий. Единственное, пожалуй, что поменялось, так это внешний вид стал более презентабельным. Да и некоторые отрасли использования, например, та же медицина или сложный электромонтаж, требуют особого изготовления. А так, ни дать, ни взять, клещи – инструмент, объединивший разные профессии и целые века.

✅15. Аппарат точечной сварки 2 в 1

ТОП-23 удивительные и полезные инструменты и приспособлений с AliExpress

Представленный сварочный аппарат, обладающий номинальной мощностью 2 кВт, легко справится с никелевой лентой до 0.3 мм, это отмечается к тому, что китайским аналогам с мощностью устройства до 1.5 кВт, такая работа не под силу.

Сварочное устройство выполняет два вида рабочих процесса со сваркой, то – есть, с помощью имеющихся в корпусе двух электродов, а так – же, в выносном режиме, используя ручки различных форм факторов.

Это устройство, еще и снабжено паяльной станцией , со сменными жалами типа Т12, но как отмечают пользователи, паяльник идущий в комплекте, самый дешевый и ждать от него идеальной работы, не приходится. Но главное все же, что нас интересует при обзоре прибора, это точечная сварка, на ней и остановимся, более подробно.

Вместе со сварочным устройством, в комплект входят: несколько сменных электродов, для них точилка, а так – же, держатель для банок, чтобы удобно было их сваривать. Следует отметить, что электроды, идущие в комплекте с агрегатом, самые дешевые, и внутри полые, так что желательно все таки для проведения сварки, приобрести более качественные, или даже изготовить собственноручно, если имеется пруток проволоки, диаметром 3 миллиметра.

Все остальное, вполне на свои деньги, сборка выполнена качественно, управление по току идет по первичной обмотке трансформатора, и обеспечивается мощным симистором.

Имеется охлаждение принудительного типа, при помощи вмонтированного вентилятора, расположившегося на задней панели сварочного агрегата. Передняя панель устройства имеет ЖК-дисплей, на который и выводятся результаты настроек.

Присутствуют регулировки:

• по токовой нагрузке, есть возможность изменения сварочного тока от 50 до 800 ампер;
• по количеству импульсов;
• длительность импульсов , если вы применяете никелевую ленты 0.3 мм, этот параметр, стоит устанавливать на максимум.

Устройство, еще и снабжается педалью включения и выключения сварки, очень удобно, так как руки свободны, для выполнения основного процесса.

Подробнее о ручных моделях

Учитывая, что пресс-клещи с электрогидроприводом в домашнем хозяйстве практически не используются, ниже мы рассмотрим вопросы, касающиеся только ручных моделей.

Комплектация

Дополнительная комплектация инструмента

Пресс-клещи выпускаются в комплекте с набором сменных вкладышей для и металлическим или пластиковым кейсом (может быть заменен на специальный чехол или сумку).

Диаметр соединяемых труб

Большинство ручных моделей предназначены для монтажа труб диаметром до 26 мм. Некоторые механические модели усиленного типа и ручные гидравлические клещи позволяют монтировать трубы диаметром до 32 мм.

Наличие дополнительных функций

Дополнительная функциональность обеспечивается несколькими опциями:

• Система OPS – обеспечивает оптимизацию прилагаемых усилий за счет встроенных фиксаторов ступенчатого типа.
• Система APS – обеспечивает равномерную нагрузку на гильзу фитинга в зависимости от ее диаметра.
• Система APC – осуществляет автоматический контроль полноты опрессовки гильзы за счет блокировки раскрытия пресс-головки до её полного сжатия.

Фирма-изготовитель

Самые дорогие модели выпускаются рядом европейских производителей (Бельгия, Германия), причем их стоимость в большей степени зависит не от технических параметров оборудования, а от известности брэнда. Тем не менее, можно найти вполне приличные функциональные итальянские и турецкие модели по достаточно доступным ценам.

Китайские пресс-клещи традиционно находятся в низшей ценовой категории, но при этом они неплохо справляются с небольшими объемами работ.

Технические характеристики ручных пресс-клещей, которые можно купить в России

МодельREMS Эко-ПрессVALTEC VTm-293FORApressSTC 500

Страна	Германия	Италия	Турция	Китай
Мах диаметр	до 26 мм	до 32 мм	до 32 мм	до 26 мм
Примерная стоимость	19.800 руб.	7.700 руб.	9.500 руб.	3.300 руб.

Дополнительная комплектация:

• REMS Эко-Пресс — стальной кейс с набором вкладышей 16, 20, 26.
• VALTEC VTm-293 — сумка с набором вкладышей 16, 20, 26, 32.
• FORApress — пластиковый кейс с набором вкладышей 16, 20, 26, 32.
• STC 500 — пластиковый кейс с набором вкладышей 16, 20, 26.

Советы покупателям

Несмотря на большой выбор опрессовочного инструмента, его приобретение домашним мастером для личного использования в большинстве случаев не представляется оптимальным.

Даже дешевизна ручных китайских моделей не спасает положение, поскольку после прокладки трубопровода инструмент может совсем не пригодиться. Получается, что его покупка для проведения небольшого разового объема работ по монтажу или ремонту явно нецелесообразна.

В данной ситуации лучшим вариантом станет аренда на несколько дней в прокатной фирме, что обойдется в любом случае дешевле самой покупки клещей. При этом у вас появляется возможность за небольшие деньги подобрать качественные пресс клещи для металлопластиковых труб с подходящими параметрами.

Еще одним вариантом может стать покупка клещей вскладчину с соседями или знакомыми, которым тоже в перспективе может понадобится инструмент. В этом случае вы сможете пользоваться им поочередно по мере необходимости.

При подборе пресс-клещей необходимо учитывать их основные технические характеристики и максимальные размеры применяемых при монтаже МП труб. Для этого следует внимательно изучить паспорт устройства и проверить наличие сертификата качества на изделие.

Следует помнить, что использование ненадежного инструмента может привести к плохому качеству соединений и вызвать в дальнейшем серьезные проблемы при эксплуатации трубопроводов.

Основным источником обогрева в системах отопления квартир и частных домов являются радиаторы, отдающие тепло со своей наружной поверхности в окружающее воздушное пространство. Как подключить радиатор отопления к системе, не прибегая к помощи сторонних специалистов.

Кран Маевского для чугунных радиаторов: обзор устройства для стравливания воздушных пробок из систем отопления.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Как выбрать обжимные клещи?

Прежде, чем отправиться в специализированную торговую точку, чтобы выбрать рабочий инструмент, традиционно посоветуем четко представить себе будущую сферу применения этого устройства. Для кратковременного бытового использования будет вполне достаточно несложного ручного приспособления. Аналогичный подход и к вопросу диаметра обрабатываемого материала. Такой подход нужен при выборе специальных клещей как для обработки кабелей, так и для опрессовки труб.

Поскольку такое оборудование применяется для монтажа электросистем, не введенных ещё в эксплуатацию, то выискивать диэлектрические ручки особой необходимости нет. Основной критерий – удобство рукоятки. Инструмент должен составлять с вами единое целое, тогда и продолжительная монотонная работа не оставит неприятных воспоминаний.

Ход любого шарнирно-губцевого инструмента должен быть плавным и без каких бы то ни было рывков. Удобно, когда возвратное движение помогают осуществить специальные пружины, размещенные в месте соединения ручек. Если вдруг былая легкость движения шарнира потеряна, то вернуть её вам поможет пара-тройка капель машинного масла. Закрепить разболтавшиеся ручки можно, посадив их на клей. Если же пластиковые накладки вовсе были потеряны, то придется сделать некое их подобие, намотав несколько слоёв изоляционной ленты.

1. 5
2. 4
3. 3
4. 2
5. 1

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.

Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Нюансы гильзования проводов на видео:

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.

Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

1. Аккумуляторный степлер

20 Полезная подборка инструментов и приспособлений AliExpress

Привыкли пользоваться примитивным степлером, созданным для маленьких скобок, но если вам требуется более мощный инструмент, способный забивать гвозди, тогда вам стоит обратить внимание на этот агрегат, с аккумуляторным источником питания. Он станет незаменимым прибором для строителей, мебельщиков, позволяя не только сэкономить драгоценное время, но и без особых усилий выполнить нужную работу

Устройство, способно работать с гвоздями до 50 мм и скобами до 40 мм, на корпусе рассматриваемого агрегата, располагается регулятор усилия, позволяющий выставить требуемую мощность удара по гвоздю или скобе.

Производительность такого вот степлера, до 80 гвоздей в минуту, согласитесь, немало. Аккумулятор, которым снабжен агрегат, литий-ионный, на 18 вольт, ёмкостью 2000 мАч, готов к работе, после 1 часа зарядки.

Инструмент очень удобно держать в руке, а резиновые вставки рукояти не дадут ему выскользнуть во время работы. Вес устройства в сборе, то – есть с аккумулятором, 2,8 кг.

Размеры и материалы кузнечных клещей

Такое приспособление, которое можно использовать для удержания заготовки при кузнецких работах довольно простое в исполнении.

Клещи состоят из двух отдельных элементов — клещевин, которые скреплены между собой подвижно. В виде оси между ними используют заклепку или болт с гайкой. Главное, что такое соединение не должно создавать препятствия в работе.

Каждая клещевина состоит из трех частей: губки, средней части с отверстием под соединение и рукояти нужной длины. В зависимости от формы и назначения губок, клещи бывают продольными, поперечными и специальными.

Клещи — это, по сути, продолжение руки мастера, поэтому они должны обеспечивать надежный захват и удержание заготовки, быть немного пружинистыми, а губки плотно прилегать к детали.

Часто для надежного захвата часть держателя нагревают. Поэтому губки должны быть изготовлены из довольно термостойкого материала.

В целом длина кузнецких клещей может варьироваться от 300 до 1500 миллиметров, в зависимости от назначения в работе.

Различные типы клещей под разные заготовки

Этими свойствами и параметрами должны обладать как самодельные, так и покупные варианты инструмента.

Материалом для изготовления кузнечных клещей может служить сталь марок 15, 20, 25. Они обладают необходимыми качествами для изготовления такого инструмента. Также некоторые специалисты рекомендуют использовать арматурные сорта стали. Материал имеет отличные свойства: стойкость к деформации, пластичность и неплохие термостойкие показатели. К тому же, арматура распространенный металлопрокат и имеет разнообразные сечения. Это удобно для изготовления клещей различных размеров, от самых маленьких до довольно большого двуручного инструмента.

Главное, что арматура не предрасположена к закалке. Ведь постоянные нагревания и охлаждения в процессе работы приведут к тому, что кузнечные щипцы станут хрупкими и очень быстро сломаются.

Кузнечные клещи своими руками изготавливаются следующим образом.

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке

Обратите внимание на высоковольтную линию электропередач или оборудование подстанций

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

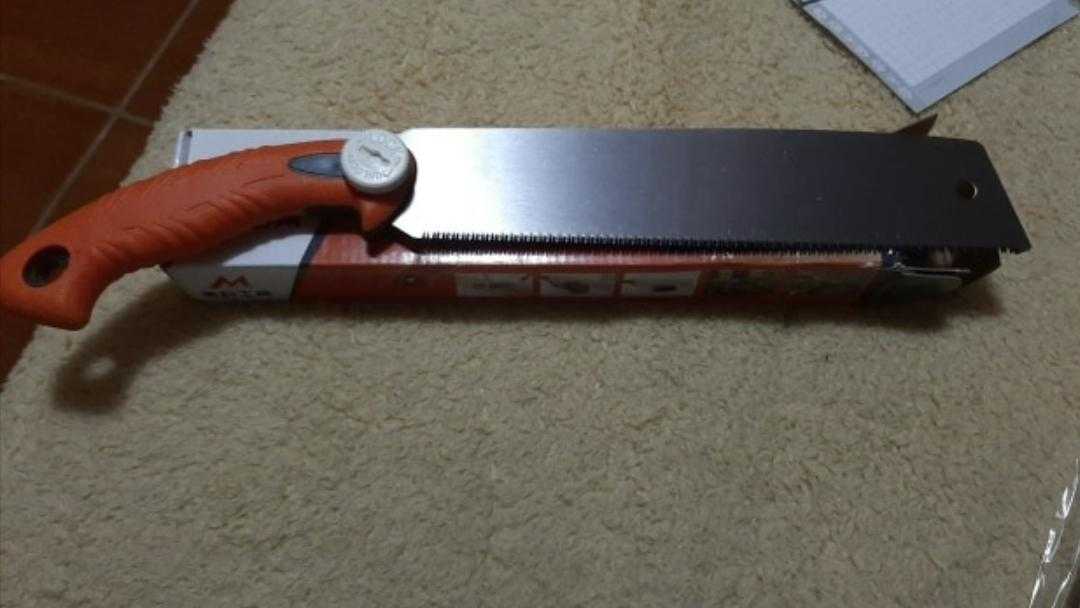

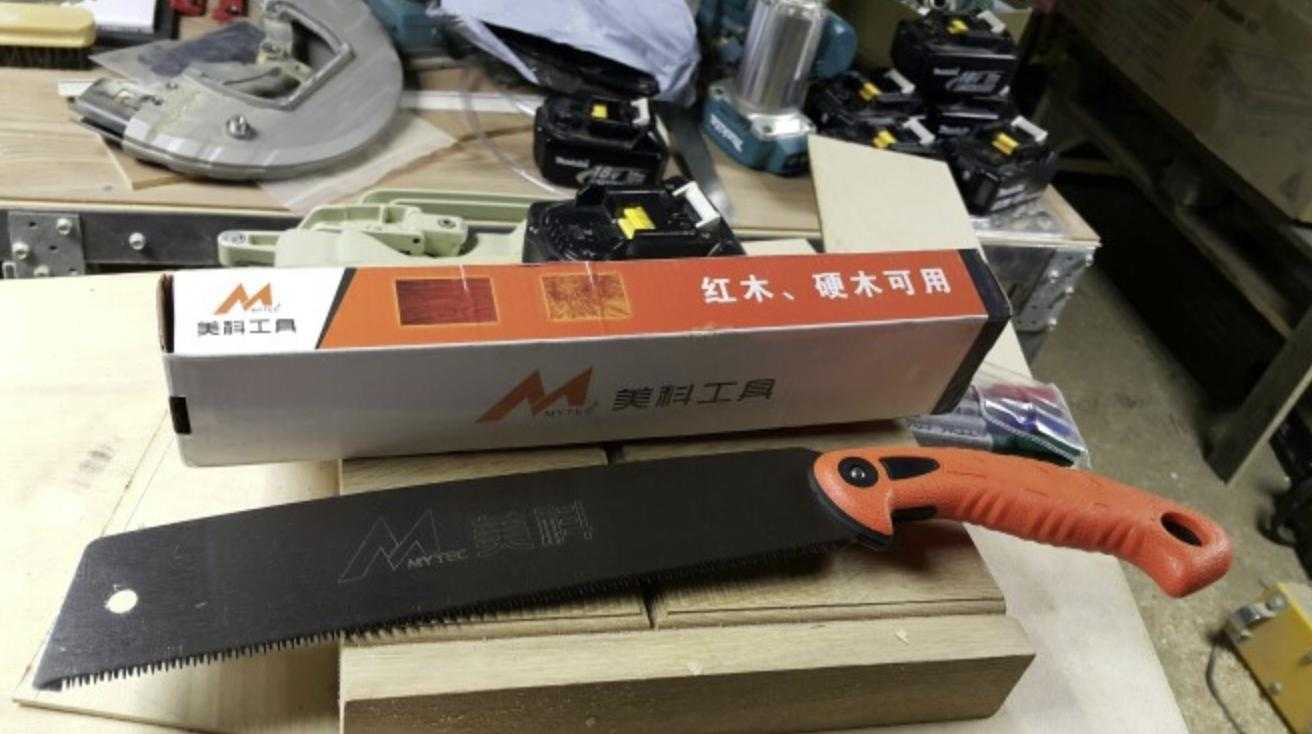

Ручная пила по дереву

Она нужна не только под Новый Год, чтобы укоротить ёлку. Такой ручной пилой по дереву можно работать на даче, мастерить что-то дома, хоть банальную табуретку. Выглядит она необычно.

Стальное лезвие, не заостренное в конце, а наоборот широкое, позволяет ей быть маневренной и хорошо лежать в руке. Этому способствует и ручка, изогнутая, из качественного пластика. Общая длина пилы примерно 42 см, само лезвие 26,5.

Лезвие можно хранить отдельно, оно легко крепиться с помощью простого крепежа. Штуковина классная, работать ей одно удовольствие, лезвие острое, пилит быстро и легко. Весьма полезный девайс для дачи и частного дома.
