Установка напольного газового котла — как подключить котел правильно

Обвязка электрокотла

Если используется современная модель электрокотла, тогда в её моноблоке корпуса уже вмонтированы элементы для полноценной работы. Потому выполняем подключение к патрубкам на основе подающей и обратной трубы

Важно понять, что к обратной линии, благодаря крану подпитки следует подвести систему запуска воды.

Если будем эксплуатировать простой вариант, тогда придётся использовать схему и выполнить подключение датчиков электрокотла своими усилиями. Но в целом это простая работа. Она не должна привести к серьёзным затруднениям.

Этапы выполнения обвязки простого электрокотла:

  • На основе специального крепления устанавливается гидроколлектор и объёмный расширительный бак;
  • Выполняется прокладка труб. Добавляется циркуляционный насос, система фильтрации, элементы безопасности.

Теперь мы осознаём отличия электрокотла, изучили правила его подключения

К сожалению этого недостаточно для надёжной работы, монтаж заземления и подключение к электрической сети стоит оставить для выполнения специалистами, поскольку это очень важно и сложно выполнимо без специфических знаний.

Чем отличается электрокотел

Специалисты считают электрокотел самым простым оборудованием для создания отопления. В процессе монтажа не придётся выполнять сложную работу.

Что ненужно монтировать с электрокотлом:

  • Не создаётся дымоход;
  • Не эксплуатируется приточно-вытяжная вентиляция;
  • Не используется специальное помещение для организации котельной.

Но как это возможно? Неужели без всего этого можно осуществить подключение электрокотла в частном доме? И что будет надёжно работать?

Да! Благодаря современным технологиям новейшие модели обладают элементами управления и узлами для эксплуатации: насос для принудительной циркуляции теплоносителя, расширительный бак, системы безопасности и другое оборудование.

Потому в случае сборки простой системы отопления для частного использование не требуется много места либо развитые коммуникации. Благодаря этому для процесса монтажа требуются незначительные знания, чтобы самостоятельно выполнить надёжное подключение.

Единственный плюс в этой ситуации можно увидеть в небольшой стоимости такой услуги. А за что брать большую оплату, когда это, может, сделать любой после небольшого ознакомления с процессом монтажа. Всё действительно очень просто.

Как как подключить электрический котел к электросети

Прежде чем приступить к подключению электрического котла к сети, нужно оценить состояние проводки, поскольку она должна иметь идеальное состояние. Нужно исключить возможность замыканий. Если будут обнаружены поврежденные участки, необходимо провести их замену. Желательно доверить это ответственное задание квалифицированным специалистам.

Подключение котла к электрической сети лучше доверить специалистам

В ходе присоединения используют медную электропроводку, сечение проводов рассчитывается в соответствии с данными, указанными заводом-изготовителем в инструкции к электрокотлу.

Подключение с внешним кабелем осуществляется с использованием особых выводов, расположенных ближе к нижней части котла. Как правило, там же находится клемма с медным болтом, применяемая для заземления прибора.

В данную конструкцию обязательно монтируется управляющее устройство, регулирующее температуры среды как снаружи, так и внутри котла. Чтобы обезопасить электрокотел от перепадов напряжения,необходимо установить УЗО.

Как подключить однофазный котел к 220

Электролинию питания котла на 220 В предохраняет специальный автомат, состоящий из модуля, блока защиты из УЗО и автоматического выключателя.

Обязательным является и процесс заземления. ТЭН в электрокотле предназначен для мощности, не превышающей 220В. Иными словами, к одному концу ТЭНа крепится фаза, а к противоположному— ноль.

Укладка трехжильного кабеля – процесс, необходимый для присоединения котла к сети. К кабелю нужно подобрать соответствующее сечение и автоматы защиты. Только тогда котел будет надежно снабжаться электроэнергией. В этом случае тоже нужно опираться на мощность самого электрокотла.

Как подключить электрический котел трехфазный к 380

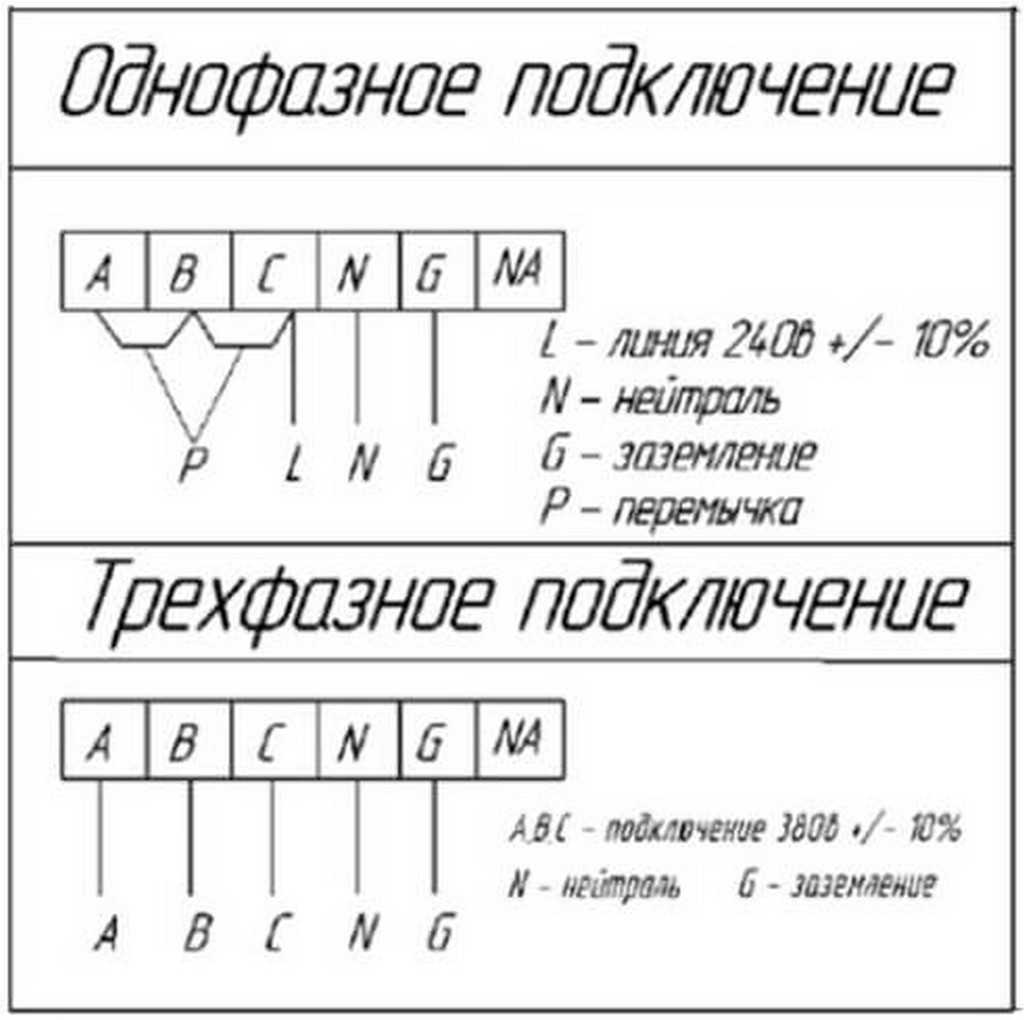

Электрические приборы, устанавливаемые для обогрева частных домов, имеют не слишком высокую мощность. В большинстве случае, она не превышает 15.0 квт. Более высокая мощность не допустима службами Энергонадзора. В таких котлах применяются ТЭНы на 220 В.

Для подключения к электросети 380 В монтаж ТЭНов осуществляеття в форме «звездочки», а в противоположном конце — «0». Например, три ТЭНа по 7 Квт, обеспечивают общую нагрузку 21 кВт. В данном случае разрешается применять любой ТЭН вне зависимости от смежного, например, возможен выбор мощности 6, 12 и 18 кВт. Если нагревательные элементы запущены на 380 В, то они соединяются треугольником между фазами.

Важность УЗО

К примеру, мы имеемТЭНы на 220В при 3-х фазном подсоединении. Вы, вдруг, задумали переделывать схему на «треугольник» и осуществили свою затею. Итог: вся «конструкция» просто перегорает.

УЗО сопоставляет силу тока,проходящего по фазам. Если система работает правильно, без сбоев,то данные практически должны совпадать. Но при появлении повреждения или касании человека к поверхности произойдет токовая утечка из некоторой фазы.Появляется токовый дифференциал между проводами. При таком нарушении в сети реле незамедлительно отключит прибор от сети.

Прежде чем приступить к подключению электрического котла к сети, нужно оценить состояние проводки

Автоматическая защита срабатывает при увеличении заданной силы тока в цепи. К примеру, при коротком межфазном замыкании УЗО не сработает, ведь силы токов по фазам станут эквивалентными. Предельная токовая защита полностью выключит цепь, что поможет избежать возгорания электроприборов и проводов.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

  • Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
  • Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
  • Перед подключением к системе отопления необходима опрессовка агрегата.
  • При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

  1. Установка прибора происходит на специально подготовленное и расчищенное место.
  2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
  3. Устанавливается фильтр для смягчения воды.
  4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

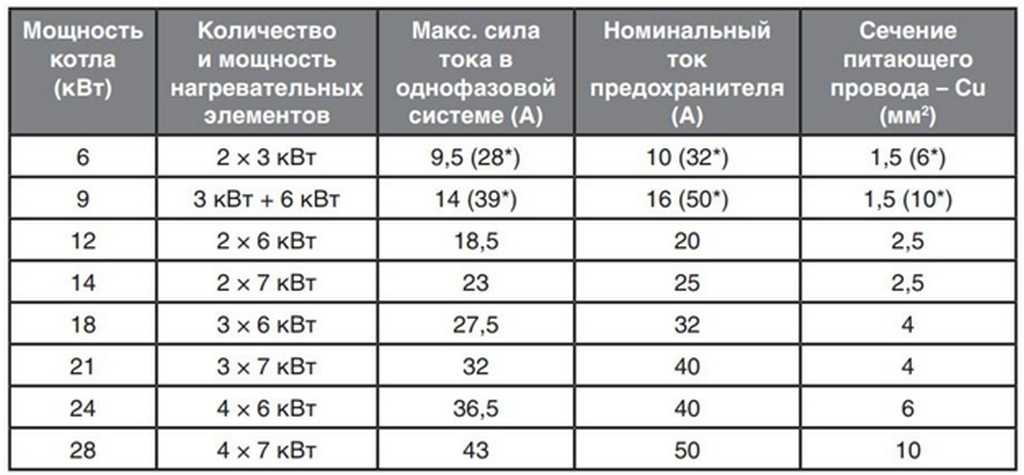

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Признаки неисправности

После установки котла обратите внимание на то, как он работает. Есть несколько пунктов, заметив которые требуется немедленно обратиться к профессионалам

Вот эти признаки:

  • Очень большой расход топлива. В этом случае аппарат, словно ненасытный монстр, пожирает дрова или уголь с бешеной скоростью. Через два-три часа после полной загрузки он снова пуст и ему нужна дозаправка.
  • Не получается регулировать температуру подачи воды на отопление.
  • Третий пункт тоже просто заметить. Если вы загрузили бак по полной, но температура не поднимается выше 60 °C.
  • Слышны взрывы в дымоходе.
  • На дымоходе видны выделения смолы или дёгтя.
  • Быстрое закипание.
  • Батареи холодные, а котёл показывает высокую температуру.

При обнаружении одного из семи признаков не пытайтесь сами разбираться в проблеме. Лучше сразу обратитесь к специалистам, благо, их на рынке очень много.

Раз в год на дом будет приходить работник горгаза, чтобы проверить работу котла. При наличии проблем необходимо обратиться в компанию, которая обслуживает аппарат, чтобы их устранить.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

  • Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
  • Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки — однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

  • Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
  • Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
  • Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Схема подключения системы горячего водоснабжения

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

  • При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.
  • При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
  • Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
  • При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.
  • Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.
  • Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

Вариант реализации системы отопления двухконтурного котла:

  • малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;
  • следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

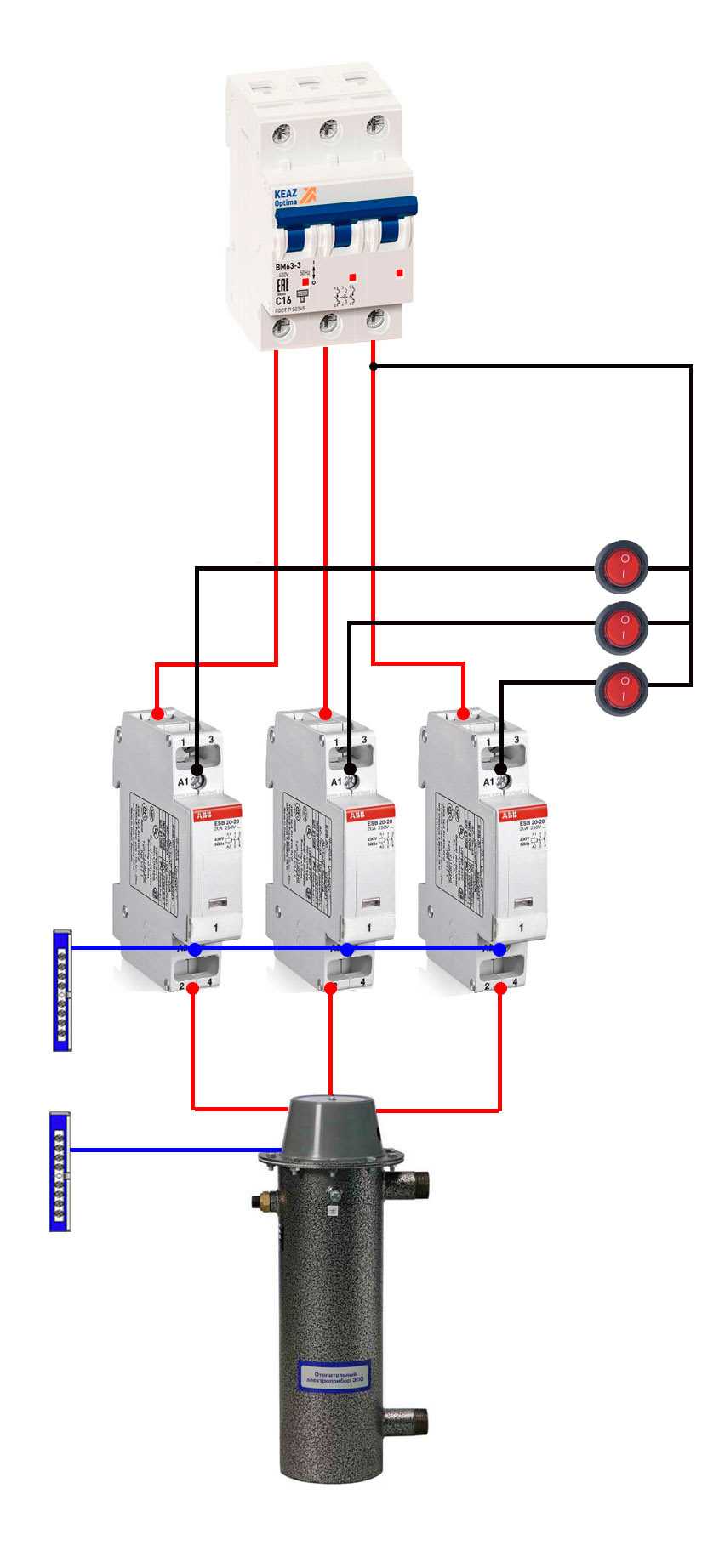

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Основные этапы монтажа газового котла

Отверстие под дымоход. Перед монтажом трубы под дымоотвод необходимо сделать отверстие установленного диаметра (чаще всего это 12 см) и смонтировать специальный защитный фартук, к которому в дальнейшем и будет подключаться дымоход.

Установка котла

В комплекте с котлом часто идет также подробное руководство по использованию и установке, гарантийный талон и крепежный элемент.

  1. Для начала вам нужно четко определить, где будет располагаться АГВ.
  2. Газовые котлы работают довольно тихо, поэтому установить его можно даже на кухне.
  3. Но желательно все-таки устанавливать его в специально оборудованном для котельной помещении, это также может быть подвал.
  4. Этот вариант еще и безопаснее, ведь при нештатной ситуации при работе котла не пострадают люди, так как в котельную заходят только при надобности.

Котел должны устанавливать минимум 2 человека, даже если он весит не так много. Со всех сторон от АГВ должен быть запас свободного пространства не менее 30 сантиметров. По высоте выставлять котел надо по своему усмотрению, чтобы хозяину было удобно контролировать работу котла и настраивать рабочую температуру.

Установка дымохода

У коаксиального дымоотвода идет стандартный диаметр 10 см, но отверстие мы сделали под 12 см. Этот зазор оставляется для того, чтобы была возможность установить наклон трубы примерно в 5 градусов в сторону улицы. А нужно это для грамотного отвода скопившегося конденсата на улицу. Оставшийся зазор заделывается монтажной пеной.

Монтаж труб

Основная труба водоснабжения подсоединяется к подаче котла, а для отвода из системы теплоносителя подключатся к обратке. При монтаже АГВ нудно подсоединить к котлу контур холодного водопровода.

На последний вывод идет горячий трубопровод. Установить его надо напрямую в стояк горячего водопровода.

Помните, что нужно поставить еще фильтрующее устройство на обратке, обратный клапан на подающей колонке водоснабжения, при этом на каждый вывод предусмотрен шаровой кран.
Как вы уже догадались, особой сложности в вопросе как правильно подключить котел нет, самое важное — надо отнестись к монтажу со всей ответственностью и внимательностью.

Подключение газа

Если вы задаетесь вопросом «как подключить газовый котел к газовой распределительной колонке самостоятельно?», то вам стоит немного попридержать коней. Газовый шланг от трубы до самого котла вы можете проложить самостоятельно, а вот подключением должен обязательно заниматься работник газовой службы.

Для герметизации резиновые прокладки мы не рекомендуем, так как при перетяжке соединения они могут порваться, а с газом это совсем нежелательно. Поэтому покупайте паронитовые прокладки, они за долгое время использования хорошо себя зарекомендовали в газовом отоплении.

Приступаем к работе с электричеством

На этом этапе особо ничего сложного нет, обычно работы по электричеству заканчиваются после установки вилки котла, а затем подводом розетки к его месторасположению.

Газовый шланг должен обязательно иметь желтую стальную оплетку, а сама оплетка подключается к заземляющему контуру. Это делается с той целью, чтобы в газопроводе не появился пробой после прямого или косвенного попадания молнии.

Проверка работы АГВ

Когда подключение отопления к газовому котлу своими руками завершено, можно приступать к первому запуску.

Но предварительно следует заполнить систему отопления теплоносителем.
При этом важно открыть краники для стравливания воздуха, а заполнение производить медленно, чтобы воздух успевал удаляться из СО.
Если система только смонтированная, то давление надо устанавливать в 1,8-2 атмосферы.
Разогрев отопления должен производиться медленно, чтобы не произошло теплового удара.

Первый раз прогрев выполняется максимум до 45-50 градусов по Цельсию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Triodesigng
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
