Фланцевый крепеж: болты, гайки, шпильки. особенности подбора и требуемые параметры

Наименования

Казалось бы, одна гайка, но по определенным причинам у нее несколько названий. Основные различия во внешних характеристиках и специфике монтажа. Различают следующие виды:

усовая — изготовлена со специальными усиками на фланце, исключающими прокручивание при установке и в процессе эксплуатации;
врезная — требует подготовки отверстия перед монтажом для установки;
забивная — устанавливается путем забивания в основание;
мебельная потайная — позволяет создать скрытое (потайное) соединение, метрическая часть располагается в основании;
носковая;
крыльчатая — оснащается ушками или крыльями, за счет чего нагрузка распределяется равномерно.

Технология производства

При производстве фланцев используют несколько способов:

Центробежное литье
Штамповка или ковка
Резка из листа стального проката с использованием лазерного инструмента.
Горячая поковка из заготовок в виде прокатных колец.
Полуручной способ с использованием станков ЧПУ или токарно-фрезерных полуавтоматов.

Наиболее производительным способом, часто используемым для выпуска серийной партии, является штамповка, осуществляемая в закрытых формах – штампах. Наименее затратным является способ резки деталей из листовой стали. Способ требует дополнительного ультразвукового контроля на отсутствие каверн.

В процессе изготовления деталей производятся регулярный контроль качества. От качества фланца зависит работоспособность магистралей, при выходе из строя которых или авариях пользователь будет нести существенные потери. Одним из основных тестов является проверка на механическую целостность и ровность поверхности.

В настоящее время закупается большое число импортного оборудования, адаптированного под международные стандарты. На предприятиях налажен выпуск фланцев «переходного типа», сочетающего параметры разных систем стандартизации.

Для защиты фланцевых соединений от воздействия агрессивных сред, фланцы покрывают специальными материалами, которые увеличивают срока эксплуатации. Поверхностный слой стали обрабатывается никелем, хромом, цинком и иными материалами, препятствующими преждевременному разрушению. Вид покрытия определяется заказчиком.

Вместо эпилога

Проведенным анализом рынка рассматриваемых приборов установлено, что большинство позиций на нем занято российским производителем. В то же время, западный производитель, а в особенности европейский – почти не представлен. Это связано с тем, что производство разгонщиков строго регламентировано соответствующими ГОСТами и иными технологическими документами РФ. Таким образом, прохождении процедуры соответствия российским нормативам для иностранного оборудования оказывается экономически невыгодным. Одновременно, качество российского оборудования не вызывает каких-либо нареканий и оно вполне способно справиться с поставленными задачами. Что касается работ небольшого объема, то для них вполне подойдут китайские модели из бюджетного сегмента.

Гайки с буртом или фланцем

Весьма распространены в промышленности гайки с буртом или фланцем, которые увеличивают одну из опорных поверхностей гайки. Тем самым увеличивается площадь контакта соединяемых деталей, равномернее распределяется нагрузка на них.
Гайка с фланцем DIN 6923 – гайка, одна из опорных поверхностей которой увеличена за счет конического элемента (Рис. 6). Фланец может быть гладким или рифленым.

Рис. 6

Гайка с буртом DIN 6931 – гайка, одна из опорных поверхностей которой увеличена за счет цилиндрического элемента (Рис. 7).

Рис. 7

Гайка с буртом в основном используется в станочном оборудовании, а с фланцем – в машиностроении.

Для более надежного контакта соединяемых деталей на увеличенную опорную плоскость гайки наносится дополнительное рифление. Такие гайки бывают нескольких типов, но в нашем ассортименте присутствуют только три (Рис. 8):

рифленая ребристая зубчатая

Рис. 8

Как производится фланцевое соединение?

Когда необходимо соединить две детали трубопровода используется приварка стального фланца к трубе. Такая фиксация называется фланцевым соединением и в будущем дает возможность разобрать трубопровод, чтобы выполнить ремонт. Чтобы понять, как происходит сборка, необходимо подробно рассмотреть процесс:

Для состыковки двух элементов применяются плоские детали, имеющие в центре отверстие, куда вставляется торец трубы.
По периметру кольца размещены отверстия – в них вставляются крепежные элементы: болты или шпильки с гайками.
Место соединение будет разъемным, чтобы оно было герметичным используют уплотнительные прокладки. Фланцевое соединение призвано стыковать две трубы или присоединять трубу к емкости, оснащенной вводящим патрубком с фланцем.

Наглядный пример фланцевого соединения

Фланец можно сделать своими руками – такая деталь отлично подойдет на точило для станка по заточке предметов.

Инструменты для производства соединения

Чтобы самостоятельно осуществить соединение двух деталей трубы, необходимо подготовить инструменты. В основном это оборудование, предназначенное для закручивания болтовых соединений по окружности фланцев:

ручной ключ;
накидной ключ;
пневматический гаечный ударный ключ;
гидравлический динамометрический ключ;
болтовой натяжитель гидравлического типа.

Состыковка на трубах

Кроме этого потребуется специальная смазка, которая наносится на обе поверхности, чтобы избежать трения деталей и обеспечить легкость крутящего момента. Последовательность работы проста: сначала закручивают первый болт, потом переходят к закрутке того, который находится по диагонали на 180 градусов от первого. Далее переходят к болту, расположенному под углом 90 градусов от второго, а от него – к противоположному.

Советы от мастеров

Существует ряд полезных рекомендаций от профессиональных мастеров, которые помогут с первого раза справиться с фланцевым соединением:

Если детали имеют по 4 отверстия, то затягивать болты необходимо накрест.
Поверхностную часть конструкции необходимо обязательно обезжирить и проверить на предмет коррозии и ржавчины.
Рекомендуется использовать только новые уплотнительные прокладки, при этом устанавливать их нужно строго по центру.
Сила затяжки болтов должна быть равномерной – только так можно обеспечить надежное и герметичное фланцевое соединение.

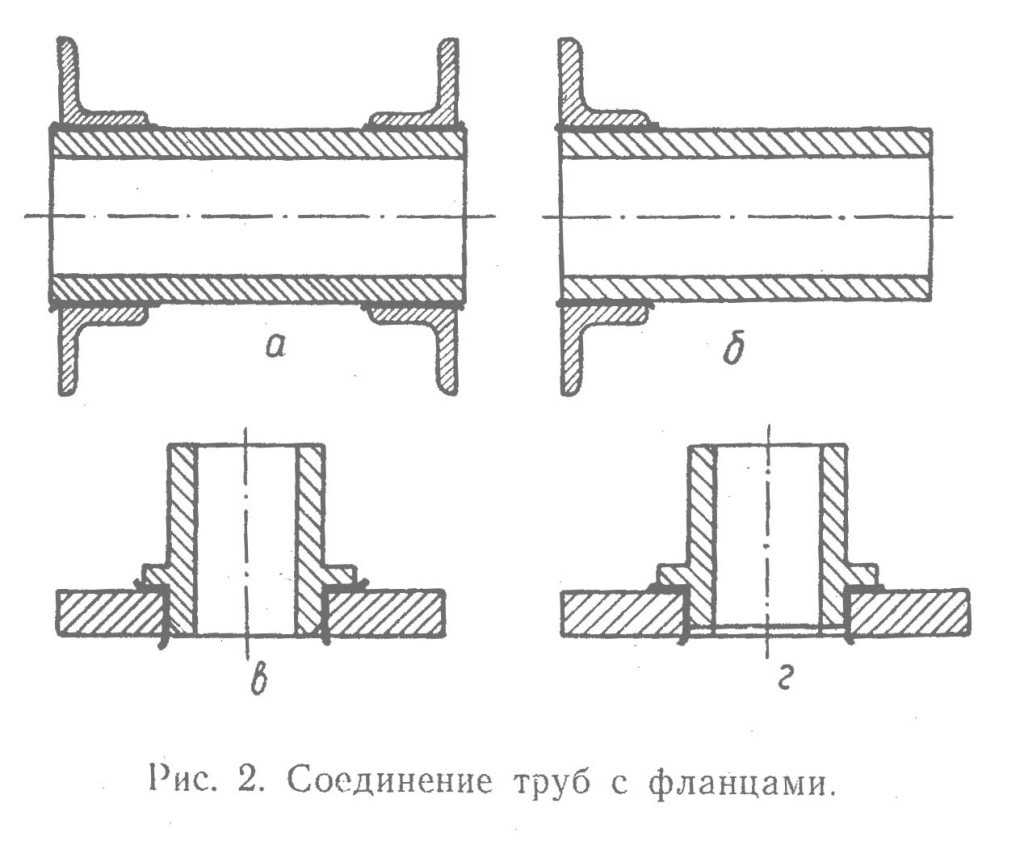

Соединенные трубы с фланцами

Чтобы в будущем снять фланец используются специальные станки, которые помогают расточить его и разжать болты. Извлечь детали вручную затруднительно, поэтому применяются пневматические инструменты.

Соединение труб с помощью фланцев является удобным и надежным видом состыковки двух деталей. Оно помогает в будущем осуществить ремонт трубопровода путем изъятия соединительных элементов, тогда как сварка не позволит осуществить данную процедуру. Подбирается он в точном соответствии с условиями работы, температурой и диаметром трубы.

Крепления для мягкой мебели

Назначение мебельных крепежей очевидно – это скрепление элементов мебели между собой. Для производства мягкой мебельной атрибутики используют целый ряд крепежных деталей. Он включает в себя: уголки, силиконовые прокладки, саморезы, болты, шестигранные гайки. Все эти детали состоят из прочных металлов, таких как: цинк, олово, хром.

Например, сделать выдвигающийся механизм, помогут специальные ролики, кронштейны, шестигранные болты и мебельные гвоздики. Готовое изделие будет иметь облегченный механизм открывания ящиков или трансформироваться в новую модель.

Сегодня производители готовы предоставить множество типов крепежей для различной мебели. Обычно все необходимое для ее сборки идет с ней в комплекте.

Если возникла необходимость замены какого-либо крепежа на более подходящий по функции тип, посмотрите многочисленные фото мебельного крепежа в интернете. Тогда с уверенностью сможете выбрать то, что действительно необходимо.

Классификация

Всего запатентовано более 100 видов самоконтрящихся гаек. Их можно разделить на две большие группы:

с неметаллическим кольцом;
цельнометаллические.

Неметаллический вкладыш

Гайка самоконтрящаяся с нейлоновым кольцом (DIN 985 или DIN 982 — нанесен цинк) представляет собой обычный шестигранный метиз с плотно завальцованным в верхней части резьбы (чтобы не провернулось) полимерным кольцом (может быть черным, синим, белым). На вставке резьба заранее не нарезается. Появляется во время закручивания. Это позволяет создать необходимый натяг при стопорении резьбовой пары (за счет упругости нейлона). У таких гаек есть свои плюсы и минусы.

можно использовать много раз — после скручивания нейлон приобретает первоначальную форму;
накручивается на болт любой длины;
обеспечивает уплотнение соединения — не пропускает жидкости.

выдерживает температуру не более +120oС, в связи с чем не может применятся в двигателях;
растворяются в агрессивных химических растворах.

Цельнометаллические

Стопорящие свойства цельнометаллических гаек появляются благодаря частичной деформации их резьбы или создания дополнительного сцепления с соединяемой деталью с помощью фланца со специальными насечками.

Нарушение геометрии участка гаечной резьбы называется «обжатием». Выполняется после нарезки резьбы на специальном оборудовании в осевом или радиальном направлении, а так же под углом. В результате, для закручивания нужно приложить больше усилий. Естественно, и скрутить такую гайку просто не получится.

нужны большие усилия для срыва зажатой гайки;
не боятся высоких температур — выдерживают до +750oС;
можно использовать в средах с активными химическими веществами.

практически все варианты гаек одноразовые — срывается резьба;
нельзя накрутить на длинный болт — причина та же;
болт и гайка должны быть одинаковой твердости. В противном случае на более мягком металле резьбовое соединение не держит.

В линейке цельнометаллических гаек со свойством самостопорения наиболее популярны:

гайка самоконтрящаяся с шайбой. Ее еще называют резьбовой гайкой с вставкой из пружинной стали, которая обеспечивает надежность зажима за счет упругой деформации дополнительного кольца — показатели крутящего момента самые высокие среди этого класса метизных изделий (регулируются евростандартом ISO 2320). Отличается высокой прочностью, не боится коррозии и перепадов температур. В комбинации с фланцем шайба способна держать соединение в самых ответственных местах: самолеты, ракеты, двигатели внутреннего сгорания и т.д.

фланцевые (DIN 6923). Метизы изготавливаются из цельного металла. Держат резьбовое соединение за счет насечек на фланце. Могут быть с деформированными участками резьбы, что увеличивает прилагаемую силу при срыве;

с искаженным участком резьбы. Наиболее распространенный вид гайки с сильным крутящим моментом, возникающим из-за перекошенной в отдельных местах резьбы (сделано специально). За счет неправильно нарезанных витков обеспечивается устойчивость к вибрации резьбового соединения;

деформацией на элипс. Обычная гайка с двух сторон на станке обжимается, после чего теряет форму круга. Резьба при этом не нарушается. При закручивании овальная форма стремится принять прежнюю форму. Благодаря этому создается фиксирующее сжатие;

обжатые по торцу в трех точках. Контрящая часть гайки находится в верхней части. Деформации подвергаются 1-2 витка резьбы. Этого достаточно для надежного фрикционного соединения;

конусообразным воротником. Гайка выпускается с конусообразным буртиком меньшего диаметра — получают за счет обжатия в трех местах. В результате создается гибкая динамика стопорного момента — крутящий момент затухает в осевом направлении;

колпачковые с пластиковой вставкой (крепятся около колпачка). Встречаются редко, в основном в транспортных средствах. Чаще можно увидеть без нейлонового кольца. Имеют размеры от М5 до М16. Используются для защиты от протечек масла.

Конструктивные.

Основой этой группы характеристик является конструкция фланца. На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:

ГОСТ 12820-80 — фланец стальной плоский приварной.
ГОСТ 12821-80 — фланец стальной приварной встык.
ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.

Фланцы по трем наиболее распространенным стандартам, упомянутые выше, предназначены для соединения трубопроводной арматуры и оборудования. В силу конструктивных особенностей условия монтажа этих фланцев различаются.

Фланец стальной плоский приварной. При монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
Фланец стальной приварной встык. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

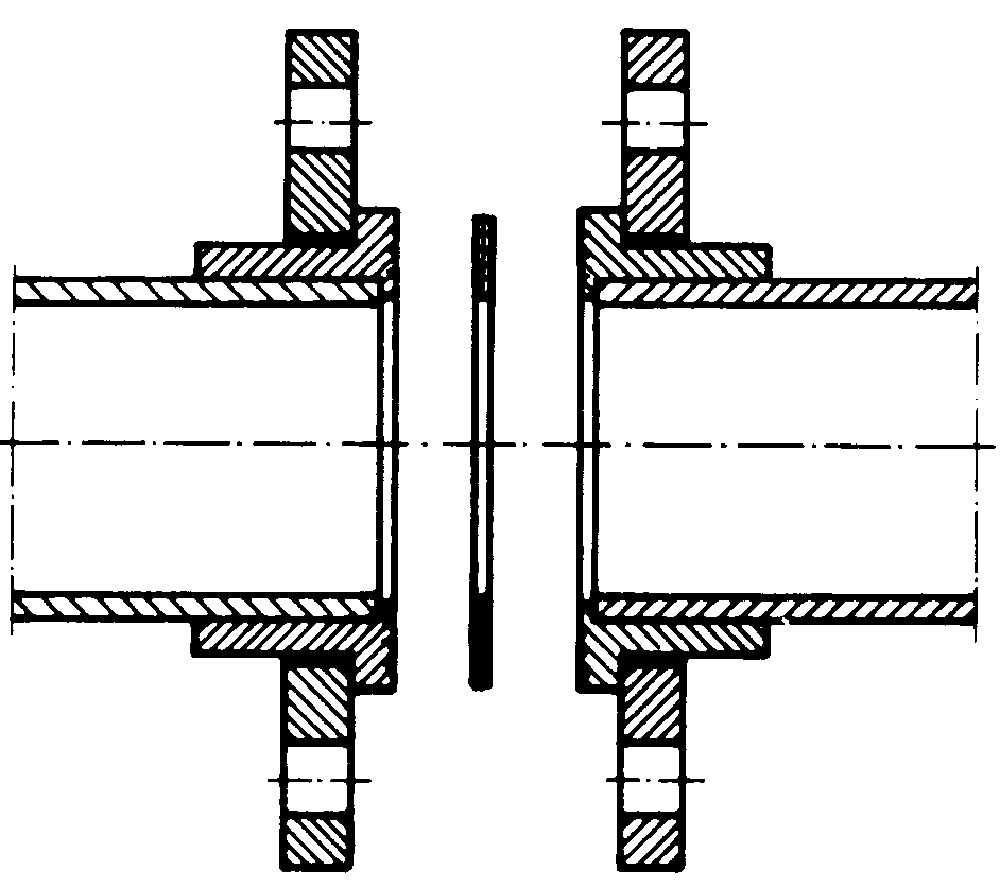

Стальной свободный фланец на приварном кольце
Кроме того, положительным является то, что при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали, а фланца — из углеродистой (табл. 1).

состоит из двух частей — фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются по сравнению с вышеперечисленными удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Тип фланца	Параметры среды	Марка материала
Давление условное Ру, кг/см2	Температура К (°С)	Фланец
Стальной плоский приварной ГОСТ 12820-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от -70 до 300	09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71
от -30 до 300	Стали 20, 25 по ГОСТ 1050-88
от -40 до 300	15ХМ по ГОСТ 4543-71
от -40 до 300	12Х18H9Т по ГОСТ 7769-82
Стальной приварной встык ГОСТ 12821-80	от1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от 1 до 100	от -40 до 425	Стали 20, 25 по ГОСТ 1050-88
от 1 до 200	от -30 до 450
от -40 до 450	15ХМ по ГОСТ 4543-71
от -40 до 300	5Х18Н12С4ТЮ (типа) ГОСТ 5632-72
от -70 до 300
от -70 до 350	09Г2С по ГОСТ 19281-89 10Г2 по ГОСТ 4543-71
от -40 до 400	06ХН28МДТ (типа ЭИ-945) по гОСТ 5632-72
от -70 до 400
от -40 до 450	12Х18Р9Т 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
от -40 до 510	15Х5М по ГОСТ 5632-72
от -80 до 600	12Х18Н9Т по ГОСТ 5632-72
от -253 до 600	10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
Стальной свободный на приварном кольце ГОСТ 12822-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88

Помимо этих трех стандартов следует особо выделить фланцы, изготавливаемые по чертежам заказчика (нестандартные фланцы). В отличие от первых трех вышеупомянутых фланцев данная конструкция не является постоянной и может изменяться в зависимости от ожиданий и требований клиента. Такие фланцы являются индивидуальными и служат для удовлетворения любых потребностей заказчика.
Фланцы, изготовленные по зарубежным стандартам, отличаются от российских конструктивно. Среди импортных, наибольшее распространение в России получили фланцы, выполненные по немецким стандартам DIN (стандарт принят по всей Европе) и американским ANSI.

Отличительные характеристики фланцев
Конструктивные	Технологические
Диаметр условного прохода Ду
Условное давление Ру
Исполнение с 1 по 9
Ряд 1 или 2
Круглый (квадратный)
Материал	Ст. 20
Ст. 09Г2С
Ст. 15X5M
Ст. 08Х18Н10Т (12Х18Н10Т)
Другие
Конструкция	Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80
Стальной свободный на приварном кольце ГОСТ 12822-80
Зарубежный стандарт
Нестандартные
Фланцы по другим российским стандартам

К фланцам по другим российским стандартам относятся такие как: фланцы стальные резьбовые, фланцы сосудов и аппаратов, фланцы изолирующие для подводных трубопроводов. Они отличаются от вышеупомянутых по конструкции и областям применения.

Также к конструктивным особенностям относятся (на примере трех наиболее распространенных ГОСТов):

Условный проход. Обозначается как Ду и измеряется в мм.
Условное давление. Обозначается как Ру и измеряется в кгс/см2.
Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
Материал (представлен российскими марками стали).

Что такое фланец и принцип его действия

При этом соединение является разборным. А это означает, что после снятия можно проводить все нужные ремонтные работы и повторно применять участок магистрали. Фланцевые соединения для стальных труб подбирают, исходя из предназначения сети, при этом берут в работу различные типы фланцев, которые произведены из разных материалов.

При большом разнообразии стальных вариантов, выделяют такие основные виды конструкций:

Проходные варианты. Они успешно применяются для увеличения протяженности трубопровода.
Фланцы-заглушки. Это тупиковый вариант данных деталей.

Получается, что фланцы – это детали для соединения, которые ставятся в сети большого срока использования, и в магистралях с большим давлением внутри, но более приоритетными называют монолитные соединения посредством сварки.

Передвижение среды по трубопроводу перед началом монтажных работ приостанавливают, а включают только после полного прекращения действий

Особое внимание при этом уделяют давлению, его нагрузку на эту деталь рекомендуют наращивать постепенно

Какие бывают фланцы

Виды фланцевых соединений трубопроводов перечислены в специальной нормативной документации.

Для стыкования труб из стали применяют следующие типы фланцев, в зависимости от материала изготовления:

Монтаж фланцевых соединений трубопроводов сварного типа осуществляется путем их приваривания к трубному торцу при помощи двух сварных швов. Элементы, предусматривающие стыковую сварку, имеют один шов, разделяющий между трубу и фланцевый корпус. Конструкция, оснащенная кольцом, включает в себя две части – пластину и кольцо, с одинаковым диаметром. В этом случае труба имеет одно кольцом, фланец же совершенно свободно вращается вокруг трубы.

Типы фланцевых соединений трубопроводов и оборудования (или сосудов) имеют следующую классификацию:

Плоские из стали (ГОСТ №28759-2). Используются на оборудовании сечением 40-400 см. Способны выдерживать давление 0,3-1,7 Мпа, и температуру -70 +300 градусов.
Стальные, для стыковой сварки (ГОСТ №28759-3). Выпускаются в диаметре 4-400 см. Рассчитаны на давление 0,7-6,5 Мпа, температуру -70 — +550 градусов.
Стальные, имеющие сечение восьмиугольного типа. Могут иметь диаметр 40-160 см. Допустимые параметры давления: 6,4-16 Мпа, температуры: -70 — +550 градусов.

Нельзя обойти вниманием и т.н. изоляционное фланцевое соединение. Его непосредственной задачей является защита трубы от коррозийных процессов электрохимического типа: именно из-за нее подземные коммуникации быстро выходят из строя

В состав изолирующего фланцевого соединения входят две стягивающие шпильки и диэлектрическая прокладка, изготовленная из термостабилизированного графита или паронита

Его непосредственной задачей является защита трубы от коррозийных процессов электрохимического типа: именно из-за нее подземные коммуникации быстро выходят из строя. В состав изолирующего фланцевого соединения входят две стягивающие шпильки и диэлектрическая прокладка, изготовленная из термостабилизированного графита или паронита.

С помощью такого соединения блуждающие электрические токи локализируются на конкретных магистральных участках: нередко для их отведения в почву применяют специальное заземление. Использование изолирующих фланцевых соединений приводит к заметному увеличению эксплуатационного срока коммуникаций, расположенных под землей. Меняют диэлектрическую прокладку примерно раз в 15-20 лет: для этого потребуется наличие специальных разгонщиков в виде клиновидных домкратов, для разводки соседних фланцев. Данные приспособления могут быть ручными или гидравлическими, с возможностью развить усилия до 15 тонн.

Самостопорящиеся гайки

Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).

Рис. 10

При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).

Рис. 11

На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).

Рис. 12

В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).

Рис. 13

Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).

Рис. 14

Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.

Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).

Рис. 15

Материал изготовления деталей соединений

Основной элемент, фланец, преимущественно производится из стали (углеродистой, низколегированной, нержавеющей) и чугуна (ковкого и серого типа). Менее часто используют полипропилен, титан, алюминий, бронзу, латунь. Использование полипропилена нашло распространение только в последние годы. Установка преимущественно производится для полимерных труб.

Особые требования предъявляются не только к материалу для изготовления фланцев, но и к уплотнительным элементам соединения. Прокладки обеспечивают герметичность. Для их изготовления применяют техническую резину с различными характеристиками: стойкую к кислотам, щелочам, маслам, бензинам, повышенным температурам. Тип прокладки и материал определяется назначением трубопровода и характеристиками соединения. Менее часто применяются материалы: поранит, фторопласт или асбестовый картон.

Гайка мебельная врезная: материал изготовления и типоразмеры

Купить мебельные гайки врезные можно как оцинкованные, так и из нержавеющей стали. В помещениях с высокой влажность или в агрессивной среде гайка врезная, выполненная из особостойкой стали, позволит создать прочное соединение.

Наиболее ходовыми типоразмерами являются М6, М8, М10. Их чаще используют в мебельном производстве. Кроме того, востребованы в других строительных сферах гайки врезные М5, М12.

В обозначение гайки выносится только диаметр метрической резьбы.

Гайка врезная по дереву DIN 1624 производится на заводах в Китае и Японии.

Мебельная врезная усовая гайка является узкоспециализированным крепежным элементом, который используется для монтажа различных конструкций из дерева. Изделие изготовлено с учетом особенностей материала. Важный фактор — усыхание дерева в сухом помещении и набухание под воздействием влаги.

Чем заменить гайку

Болгарка весьма травмоопасный электроинструмент. Поэтому к замене деталей и комплектующих следует подходить с особой тщательностью. Если была потеряна прижимная гайка, не стоит ее заменять на обычную шестигранную М14. Прижимная поверхность такого крепежного изделия недостаточна для надежного закрепления инструмента. Лучше обратиться в сервисный центр или купить штатную прижимную гайку в специализированном магазине.

При нахождении вдалеке от благ цивилизации, например, на даче можно воспользоваться токарным станком, находящимся в домашнем хозяйстве. Если его нет, возможно по соседству живет знакомый токарь со станком. Выточить гайку и нарезать резьбу даже не для профессионального токаря несложная задача.

Рабочая температура

Одним из важнейших параметров является рабочая температура. Исходя из того, какую температуру имеет среда, которая будет транспортироваться по трубопроводу, а также с учетом внешней среды, зависит и марка стали, из которой будет изготовлен крепеж. Каждая марка стали имеет определенный диапазон рабочих температур, при которых крепежное изделие может обеспечить прочность и надежность соединения.
Например, при одном и том же номинальном давлении при температуре не ниже -30 °С рекомендуется применять шпильки из стали 35, в то время как при предполагаемой температуре эксплуатации до -70 °С следует применять крепеж, изготовленный из хладостойких марок стали, например, 09Г2С или 10Г2.

Марки материала

Последней отличительной конструктивной характеристикой фланца является используемый материал. Фланцы могут изготавливаться из углеродистых и легированных сталей, а также из нержавеющих сталей. В настоящее время для изготовления фланцев используют большое количество марок стали, наибольшее распространение из которых получили ст.20, СТ.09Г2С, ст.15Х5М и ст.12Х18Н10Т.
Марки стали подбираются с учетом использования фланцев на данную рабочую температуру, условное давление и транспортируемую среду в трубопроводе. Требования на марку стали фланца в зависимости от рабочего давления и температуры среды приведены в ГОСТ 12816-80 (табл. 1).
Крепеж — это детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шурупы, глухари, шплинты, шайбы, заклепки, штифты и многое другое.
- Крепежные изделия принято делить на две основные группы:
  - 1. Общепромышленный — крепеж, применяемый практически во всех отраслях промышленности и народного хозяйства, не обладающий узкими специализированными характеристиками.
  - 2. Крепеж специального назначения — характеризуется узкоспециализированной областью применения (например, автомобильный, железнодорожный, и др.).

Крепеж
Специальный	Общепромышленный
Автомобильный Строительный Железнодорожный Другие

Для таких изделий свойственна четкая направленность на применение в конкретной области или даже продукции (механизмы, изделия и т. п.), обусловленная специальными характеристиками.

Фланцевый крепеж — предназначен для соединения деталей трубопроводов.
К деталям фланцевого крепежа относятся: болт, шпилька, гайка, шайба.

Этим деталям даны следующие определения:

Болт — крепежная деталь для разъемного соединения частей машин и сооружений в виде стержня с резьбой на одном конце и шести- или четырехгранной головкой на другом.
Гайка — деталь резьбового соединения или винтовой передачи, имеющая отверстие с резьбой. Крепежная гайка в резьбовом соединении навинчивается на конец болта или шпильки или же на резьбовой участок вала, оси для закрепления от осевого перемещения сидящих на них деталей — подшипников качения, шкивов и т. п.
Шайба — деталь, подкладываемая под гайку или головку винта. Шайбы общего назначения применяют для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также, если отверстие под винт продолговатое или увеличенного диаметра. Косую и сферические шайбы используют для устранения перекоса гайки или головки винта при затяжке. Быстросъемную шайбу применяют в приспособлениях для экономии времени на снятие обработанной детали и установку новой. Уплотнительную шайбу из мягкого материала ставят под головку резьбовой пробки для обеспечения герметичности соединения. Пружинная шайба уменьшает опасность самоотвинчивания винтов или гаек благодаря силам упругости сжатой шайбы. Стопорная (запирающая) шайба путем отгибания ее частей устраняет возможность поворота гайки или винта относительно опорной детали или вала. Концевые шайбы препятствуют осевому перемещению вдоль вала неподвижно закрепленных или вращающихся на валу деталей.
Шпилька — крепежная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки. Возможно также соединение деталей шпилькой, на концы которой навинчивают гайки. Существует большое количество нормативных документов, в которых сформулированы технические требования к крепежу. Например, требования к крепежу, используемому во фланцевых соединениях, изложены в ГОСТ 20700-75. Эти требования обусловлены условиями эксплуатации: рабочим давлением, характеристиками среды и т. д. Конструкция и размеры крепежных изделий регламентируются в ГОСТ 9064-75,9065-75, 9066-75.

Виды мебельных крепежей, их характеристики и особенности применения

От материала и дизайна фасадов мебели зависит, как та или иная конструкция смотрится в интерьере. А вот качество фурнитуры оказывает прямое влияние на долговечность изделия. Ассортимент этих элементов исчисляется сотнями, каждый из них выполняет определенную функцию. Например, при сборке любого шкафа или дивана обязательно используется мебельный крепеж, соединяющий различные детали. Благодаря многообразию его видов всегда можно подобрать наиболее удобный и экономически выгодный вариант

Обратить внимание на эту разновидность фурнитуры стоит даже тем, кто не планирует самостоятельный монтаж мебели

3 О маркировке шестигранных изделий и сферах их применения

Понять, какой диаметр имеет та или иная гайка, совсем не сложно. Если на крепежное изделие нанесена маркировка «М8», это означает, что перед нами гайка с сечением резьбы 8 мм, если «М6» – сечением 6 мм. Величина диаметра имеет прямую связь со всеми остальными параметрами крепежных изделий. Они не указываются на гайке, но определиться с ними достаточно просто, используя специальные таблицы. Можно использовать табличные данные из уже упомянутых ГОСТ 5927 и 5915.

На фото — шестигранные гайки с маркировкой

На любых гайках с шестью гранями также указывается класс их прочности. Максимальная прочность обозначается точкой, нанесенной на изделие. Другие классы маркируются одной либо двумя черточкам (их называют рисками). На гайках с сечением резьбы менее 5 мм точка или риски наносятся на фаску и описываются выпуклой формой. А вот на изделиях с сечением более 5 мм (М8, М6 и так далее) указанные знаки наносят на боковую часть либо на опорную поверхность.

Фото классов прочности шестигранных гаек

Гайки разных диаметров применяются почти во всех промышленных сферах, в строительной отрасли, в быту. Любой велосипедист и автомобилист использует шестигранные изделия М8 и М6. С их помощью крепятся многие детали и элементы конструкции производственных станков и агрегатов. Гайки М6 и М8 (как, впрочем, и изделия большего диаметра) незаменимы при возведении домов и зданий, обустройстве инженерных коммуникаций. При производстве мебели также активно используются шестигранные крепежные элементы с маркировкой «М6» и ниже.

Современные виды мебельных крепежей

В специализированных отделах представлено множество видов крепежей для мебели. Практически все они относятся к одному типу, это резьбовой винт. Конструкция состоит из широкого болта и гайки. В процессе сборки они плотно фиксируют различные детали между собой. Их используют для изготовления кухонных столов, корпусной и мягкой мебели.

Помимо этого, в продаже представлены другие виды крепежных деталей. К ним относят:

болты с забивными гайками. Главное преимущество таких изделий, заключается в их надёжности. Изделие получается крепким;
конфирмат. Он относится к винтовому типу крепежа. Принцип действия напоминает саморезы или шестигранный шуруп. Эти изделия обеспечивают быструю сборку мебельной конструкции, а также её эстетичный вид;
эксцентриковые стяжки. Практически вся качественная продукция состоит из таких элементов. Они обеспечивают хорошую фиксацию каждой детали. Помимо этого они позволяют увеличить скорость сборки;
деревянные уголки. Этот вид использовали ещё более десяти лет назад, но благодаря их надёжности они применяются для производства современной мебели.

В магазинах представлен каталог мебельных крепежей. В нем сосредоточено более 100 видов металлической продукции для производства того или иного типа мебельной атрибутики.

Нюансы выбора

Сегодня, несмотря на широкое разнообразие метиз для стяжки, выбрать правильное крепежное изделие не всегда просто. Детали простые на вид имеют свои конструктивные особенности и функциональные задачи. Каждый элемент мебельной крепежной фурнитуры, соединяя детали конструкций разной сложности, различаются не только по своему размеру, форме качеству материалу, но диаметру резьбы. Выбирая необходимую крепежную деталь, необходимо также учитывать условия эксплуатации.

Для упрощения такой задачи, часто используют классификацию крепежных изделий, которая определяет их предназначение, это:

гайка для широкого использования;
деталь крепежная для стяжки конструкции из полимерного материала;
резьбовые крепежи высокой прочности;
гайка для высокоресурсных, герметичных соединений;
крепежное изделие для односторонней постановки, безударной клепки.

Выбирая необходимый элемент по классификации, необходимо учитывать его типоразмер и конструктивные особенности, это длину стержня, диаметр отверстия, тип шлица, форму головки, вид резьбы. Все показатели метизов указаны в нормативных таблицах соответствия DIN-ГОСТ-ISO.

Большое значение при подборе детали имеет материал и его термообработка, которые обеспечивают прочность, надежность, долговечность соединениям, гарантируют высокую устойчивость к разрыву и температурным перепадам

Особое внимание следует уделять основным параметрам резьбы, куда входят:

наружный и внутренний диаметр (обозначается строчными или прописными буквами);
шаг резьбы — это расстояние между боковыми сторонами профиля, параллельно оси резьбы;
число заходов резьбы — определяется по торцу метиза, где начинается шаг;
ход винтовой нарезки — величина осевого перемещения гайки в один оборот.

Для правильного определения изделия существует классификация, которая характеризует деталь по форме профиля, поверхности, расположению и эксплуатационному назначению. В мебельной промышленности в основном применяются гайки с метрической резьбой, с малым процентом брака и хорошей износостойкостью. Все крепежные метизы стандартизированы, имеют обозначение в форме буквы М и цифр.

Проверить качество крепежного изделия, можно с помощью обычного рожкового ключа, подобрав по размеру метиза, сначала закрутить, а потом выкрутить. Существует много видов инструментов для разборки и сборки резьбовых соединений это ключи гаечные рожковые с одной стороны и комбинированные, со сменными головками, торцевые для деталей с шестигранным углублением, кольцевые односторонние.

Самым востребованным, сегодня, является современный механизированный гаечный ключ с электрическим и пневматическим приводом. Простая конструкция получила широкое применение за счет надежности и безопасности в работе.

Фланец – определение понятия

Согласно справочнику терминологии, фланец – это плоская деталь с отверстиями, выступающая соединительной частью труб. В отверстия детали крепятся шпильки, болты и другие крепежи, помогающие зафиксировать ее на трубопроводе. Размеры фланцев соответствуют диаметру определенной трубы, поэтому зачастую производитель заранее оснащает трубу таким элементом.

Разновидность фланцаф

Главное требование к соединению труб – герметичность: этот критерий как раз обеспечивает фланец. Он надежно стягивает детали, наделяет соединение надежностью, прочностью, возможностью использования в широком температурном диапазоне. Если осуществлять своевременное техническое обслуживание, фланцевое соединение прослужит долгие годы. Данный вид детали изготавливается согласно ГОСТ, поэтому к нему предъявляют особые требования.
