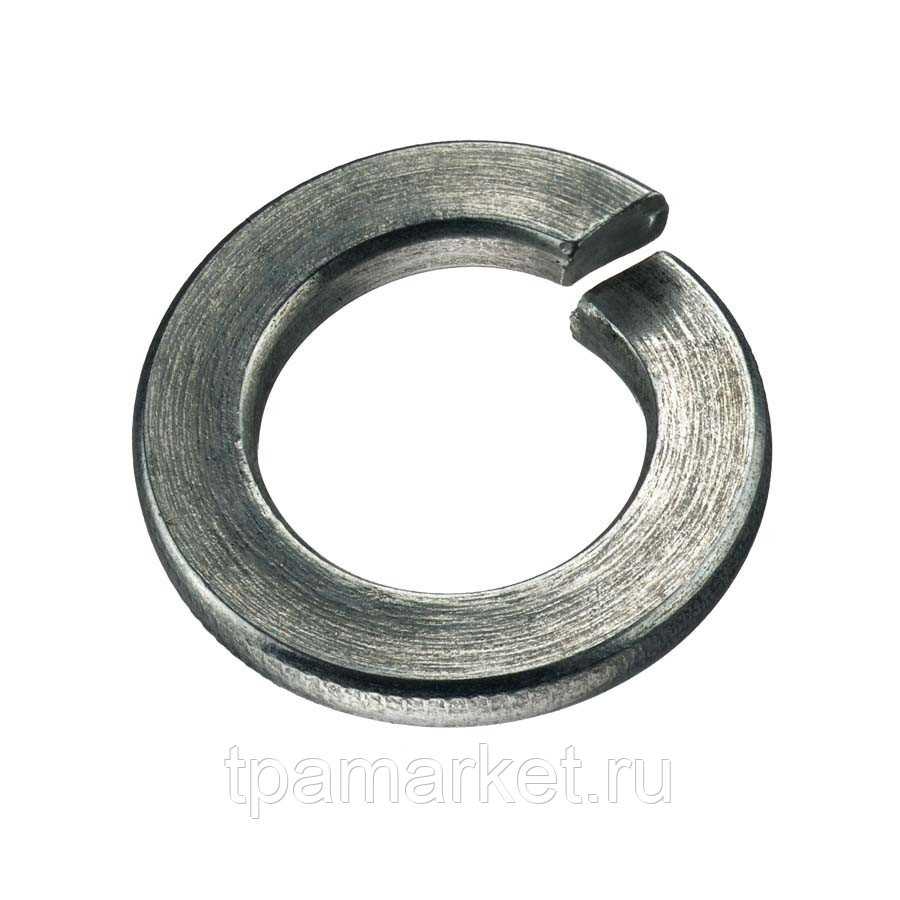

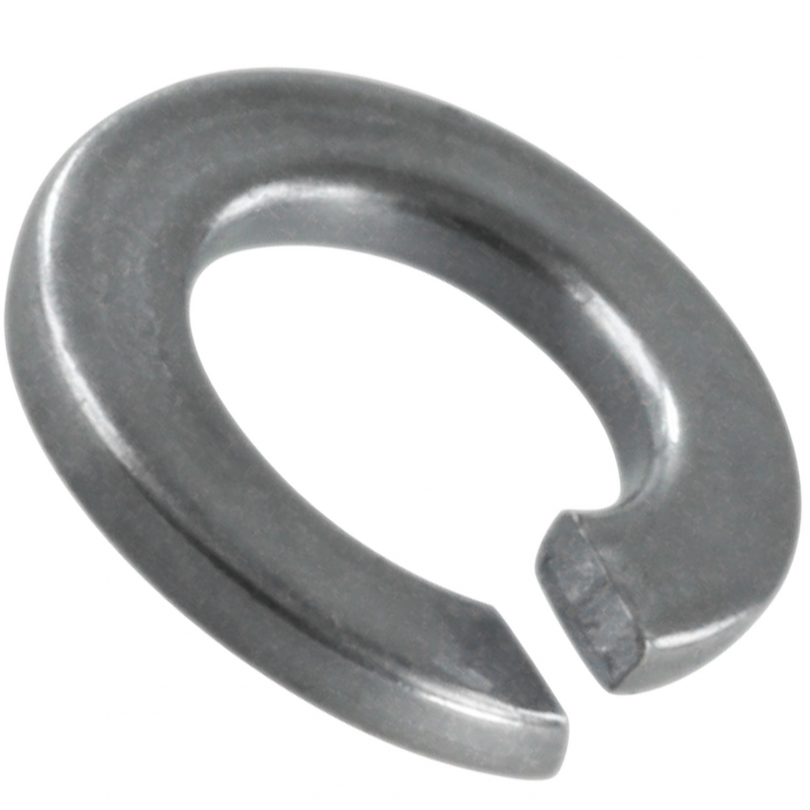

Пружинная шайба гровер: особенности, разновидности, применение

Новый крепежный элемент

Производственные предприятия нуждались в новых резьбовых соединениях, способными выдерживать высокие ударные нагрузки и выполнять функцию фиксатора. Такими качествами обладает пружинная шайба с прорезью. Метиз выглядит как виток пружины с небольшим с зазором, расходящимся в другую сторону от закручивания болта. Чтобы иметь более четкое представление, то фото гровера можно посмотреть на страницах интернета.

Такая конструкция не позволяет гайке открутиться, этому способствуют кромки шайбы расположенные так, что их края упираются в поверхность изделия с одной стороны и в саму гайку с другой, так происходит фиксация.

Особенности выбора

Покупая гровер под гайку, нужно учитывать несколько важных параметров:

• его толщину;
• величину промежутка между поверхностями торцов – не более толщины, умноженной на коэффициент 0,7;
• высоту шайбы;
• диаметр болта или винта, в укреплении которых будет применяться деталь.

Важно также обращать внимание и на качество изготовления. На поверхностях не должно быть окалин, трещин или признаков коррозийного разрушения. А вот мелкие дефекты и небольшие окалины в местах среза допустимы

Конечно, если они не влияют на габариты детали и ее качественные параметры

А вот мелкие дефекты и небольшие окалины в местах среза допустимы. Конечно, если они не влияют на габариты детали и ее качественные параметры.

Стандартизация [ править | править код ]

РФ

Согласно ГОСТ 6402—70, пружинные шайбы могут изготавливаться четырёх типов :

• Н — нормальные с квадратным поперечным сечением;
• Т — тяжелые с квадратным поперечным сечением;
• ОТ — особо тяжелые с квадратным поперечным сечением;
• Л — легкие с прямоугольным поперечным сечением.

Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации.

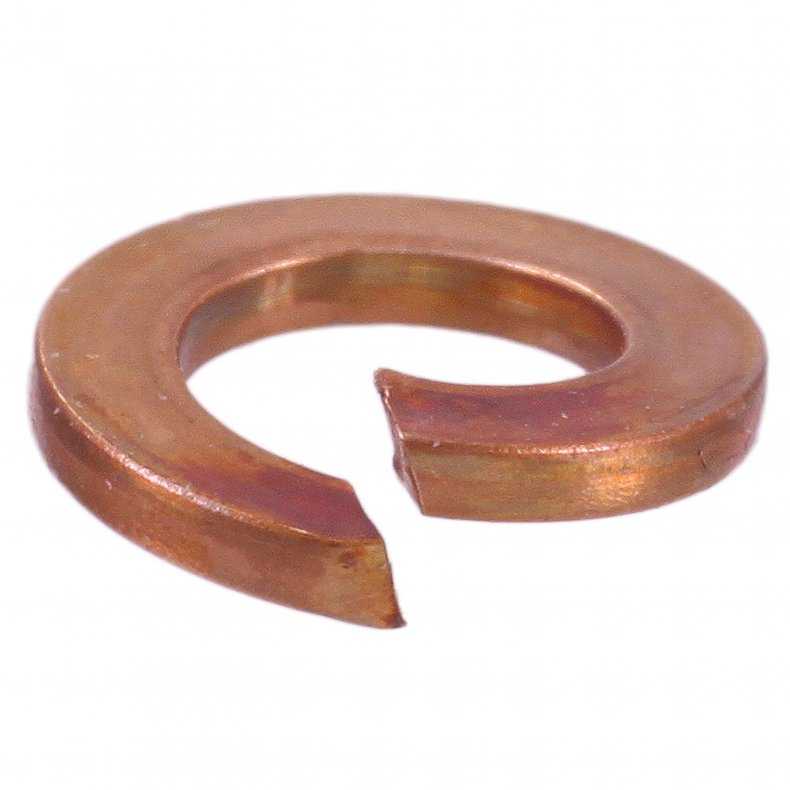

Шайбы могут изготавливаться из проволоки (марок 65Г, 70, 30Х13 по ГОСТ 11850—72); также возможно изготовление из бронзы (марки БрКМц 3-1 по ГОСТ 18175—78) или других цветных сплавов.

Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB.

ГОСТ 19115-91 описывает вариант [ источник?

] гровера — шайбы пружинные путевые.

ЕС

Гроверы были стандартизированы через DIN 127. В 1960-е годы выяснилась низкая эффективность этой шайбы, и были приняты другие стандарты, например, DIN 128 (изогнутая и волнистая формы). Эти и многие другие стандарты DIN были отозваны, так как гроверы плохо работают с болтами и гайками из твёрдой стали. По состоянию на начало XXI века, единственный уцелевший стандарт на пружинные шайбы — DIN 6976 (пружинная тарельчатая шайба, не гровер) .

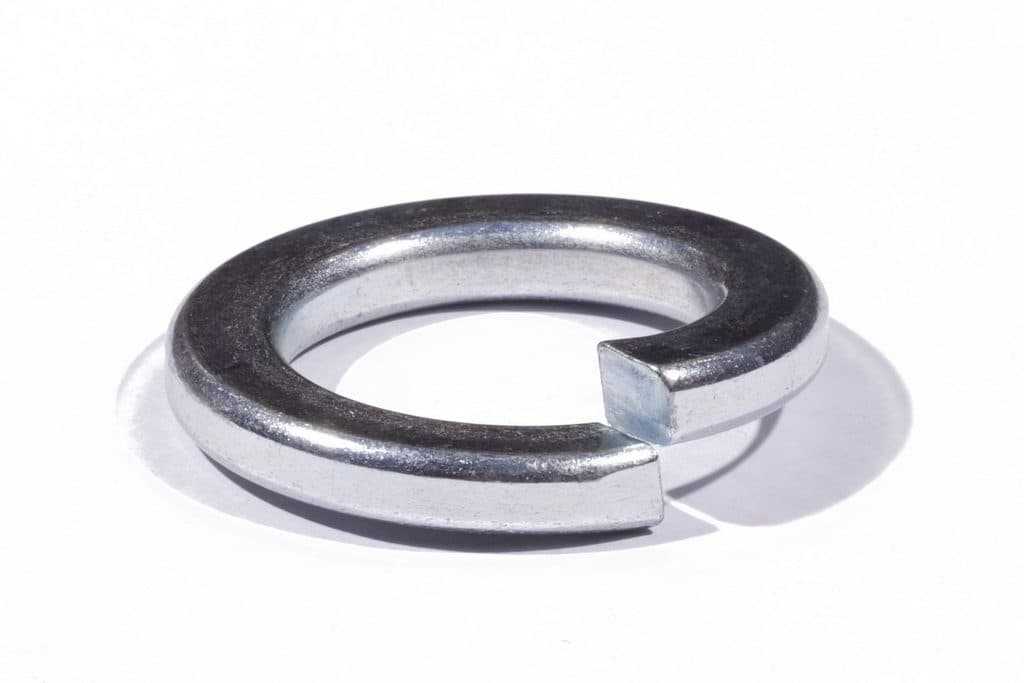

Шайба пружинная, или как ее еще называют – гровер, нашла свое широкое применение во всех областях, особенно машиностроительной. Рассмотрим же более подробно особенности ее конструкции, требования к качеству, производство, а также ситуации, в которых без нее не обойтись и, наоборот, когда применение такого крепежного элемента недопустимо.

Пружинная шайба – знакомимся с назначением изделия

Начнем с истории, тем более, что она не уходит своими корнями слишком далеко. Все началось в конце XIX века, когда стремительное развитие машиностроения потребовало новых, более качественных резьбовых соединений. Ведь стандартные виды гаек и болтов попросту не могли выдержать всех нагрузок, колебаний и вибраций, приходящихся на подвижные части узлов и механизмов.

Причем последствия несли самый различный характер, в результате ослабления или даже развинчивания крепежных элементов значительно снижалась прочность соединений, возникали усталостные разрушения.

Однако заменить данный вид крепления на клепанные тоже не было выходом из положения. Во-первых, не всегда их удобно применить, что в значительной степени тормозило прогресс и разработку новых элементов.

Во-вторых, даже если это и получалось где-то, то впоследствии возникали сложности с техническим обслуживанием таких механизмов. В общем, потребовалось принципиально новое резьбовое соединение, которое сможет выдерживать ударные нагрузки и выполнять роль, так сказать, стопора, чем и стала гроверная шайба.

Как известно, все самое гениальное представляет собой невероятно простые вещи, это правило относится и к такому изделию. Данная шайба имеет вид одного витка пружины, откуда, собственно говоря, и пошло название.

При этом работает она безотказно, благодаря тому, что ее зазор расходится в направлении, противоположном вращению гайки,что препятствует ее отвинчиванию. Таким образом, при прямом ходе крепежный узел движется без препятствий.

Однако вращению в противоположном направлении препятствует кромка гровера, которая как бы впивается в металл и обеспечивает стопорение гайки.

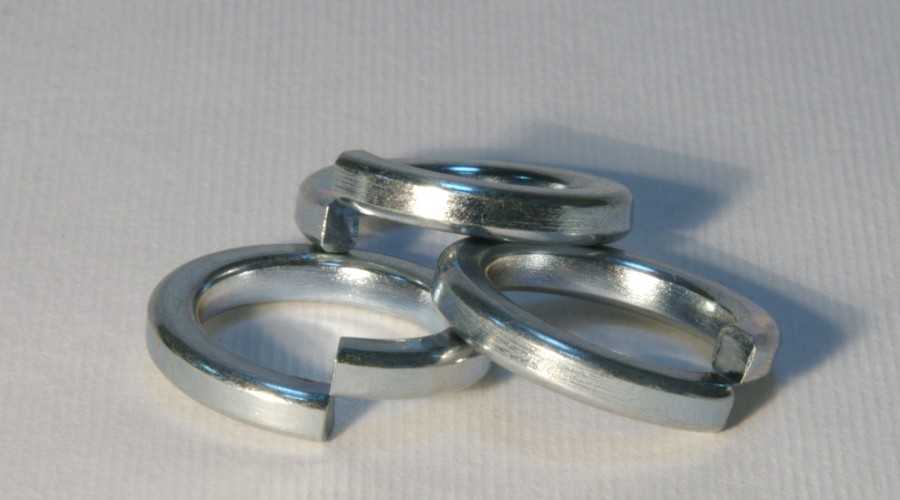

Шайба-гровер – производство и материалы

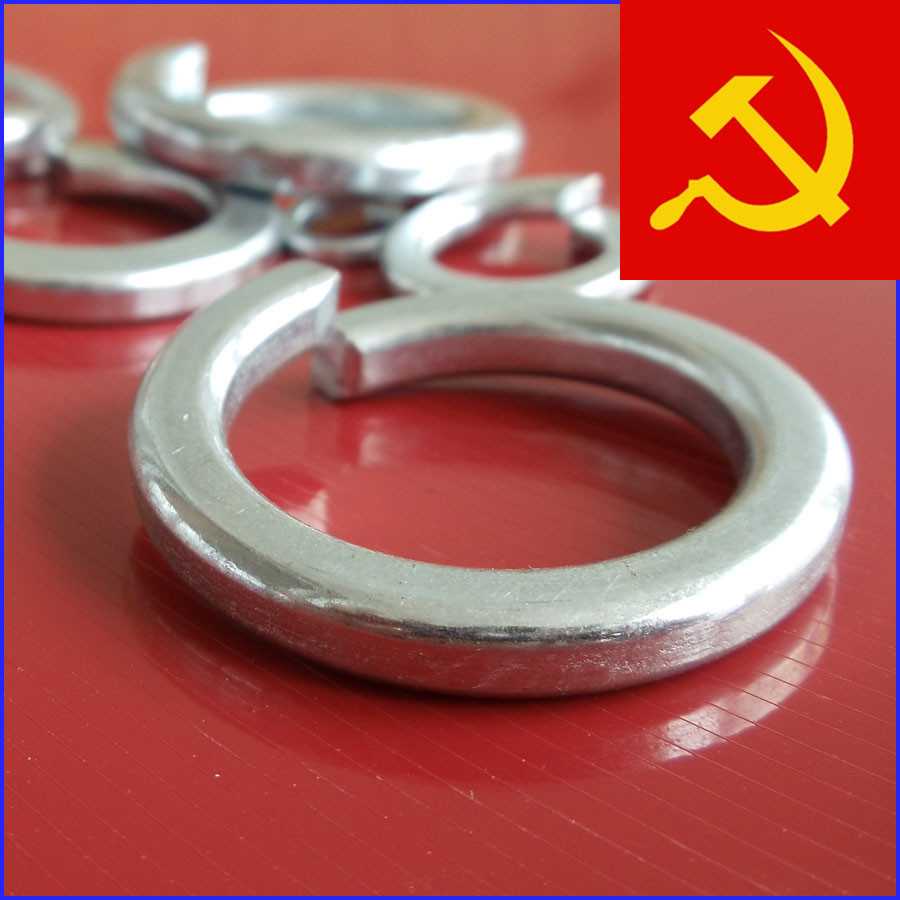

Пружинная шайба-гровер (ГОСТ 6402-70) должна соответствовать требованиям, которые описаны в вышеуказанной документации. Итак, в основном изготавливаются эти элементы из стали, однако допускается также бронза и иные цветные металлы, но о них более подробно поговорим немного ниже.

Твердость стальных изделий колеблется в пределах от 40 до 48 HRC (единицы измерения методом Роквелла в рамках шкалы С). В случае, если материалом выступает Ст 70, то этот параметр может достичь 50 HRC, а гровера из бронзы должны иметь твердость не менее 90 HRC.

Соответствие шайбы ГОСТ 6402

Изготавливают гровер, как указано в ГОСТе (пружинная сталь 65Г), с последующей термообработкой. Это снижает внутреннее напряжение металла, увеличивает его прочность и противостояние к внешним воздействиям, а также снижает хрупкость изделия.

Шайбы Гровера могут выпускаться с покрытием или без него. Нанесённое покрытие улучшает антикоррозионные свойства, а хромовое покрытие ещё придаёт большей твердости шайбе и увеличивает срок службы.

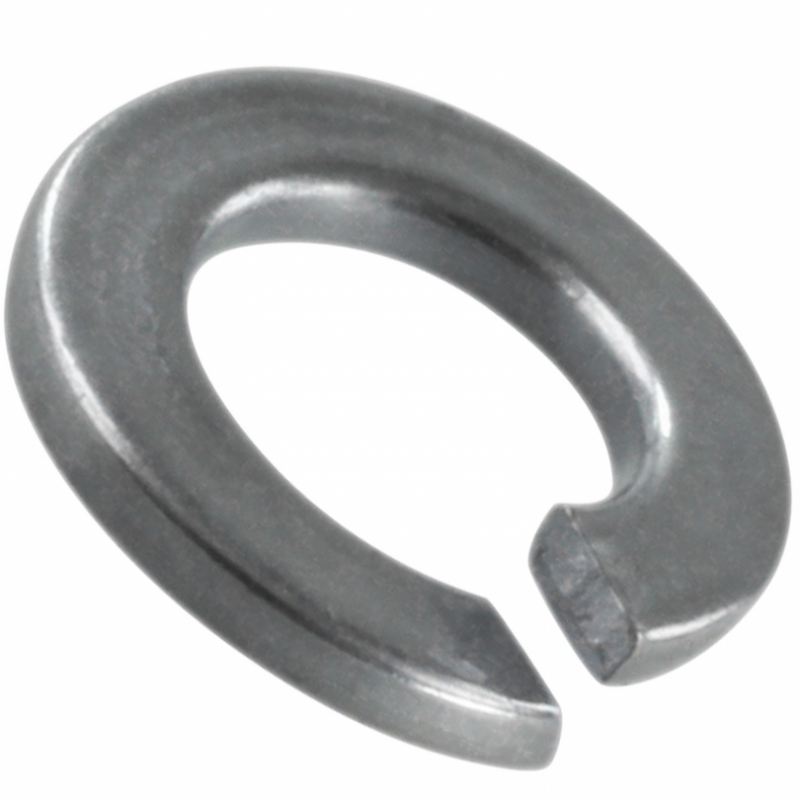

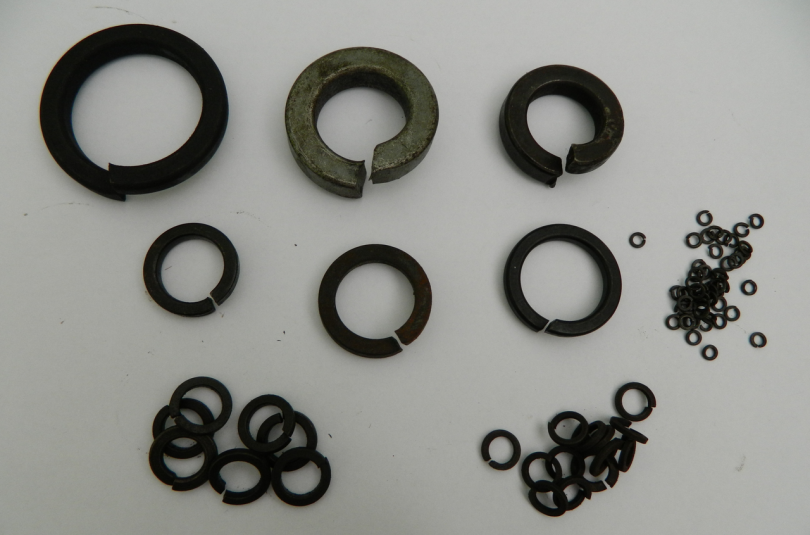

Гровер диск выпускается в четырёх видах: лёгкие, нормальные, тяжёлые и особо тяжёлые. ГОСТ описывает все показатели, которыми должны обладать пружинные шайбы, а также представлена таблица размеров шайбы-гровера. На вид диска влияет профиль катанки.

Острая кромка диска также останавливает самопроизвольное отвинчивание за счёт упора в металл, поэтому, когда необходимо отвинтить крепёж, на гайке обычно остаются механические повреждения (царапины) от острой кромки как от резчика.

Второй раз использовать диск в сборке с крепежом не рекомендуется, и, когда эта рекомендация игнорируется, то крепёж откручивается в самый не подходящий момент.

Какие требования должны соблюдаться при создании стопорных шайб?

Если придерживаться ГОСТа, то твёрдость всех изделий этого вида должна составлять от 41,5 HRB до 49,5. Если детали изготовлены из бронзового материала, то показатели твёрдости должны возрасти в два раза и быть минимум 90 HRB. Если в производстве крепёжных элементов была использована 70-я марка стали, то показатель прочности может быть немного увеличен.

Кромка, в том месте, где находится срез, в обязательном порядке должна быть заострена. Вся поверхность изделия должна быть идеально ровной, на ней не должно быть никаких микротрещин и признаков коррозии. Также обязательно проверяется, нет ли на поверхности окалин или заусениц. В то месте где располагается срез, допустимы небольшие огрехи, только лишь потому, что это место никак не повлияет на качество функциональности шайбы. Но есть условие, что недочёты не делают саму деталь размером, который превышает норматив. Срезы на концах шайбы должны быть плоскими. Толщина изделия вымеряется по наивысшей точке высоты детали.

В том случае если на изделия нанесение металлического покрытия выполняется катодным восстановлением, они обязательно должны пройти обеззараживание. Детали проверяются на качество таким образом: готовая шайба трижды подвергается сжатию до абсолютно плоского состояния и находится в таком положении 24 часа. Затем вымеряется высота от одного разведённого конца до другого. Она должна быть не больше 1/6 от самой толщины изделия. На поверхности детали ни в коем случае не должно появиться никаких трещин и уж тем более она не должна сломаться, когда её концы загнуты под углом в 45 градусов.

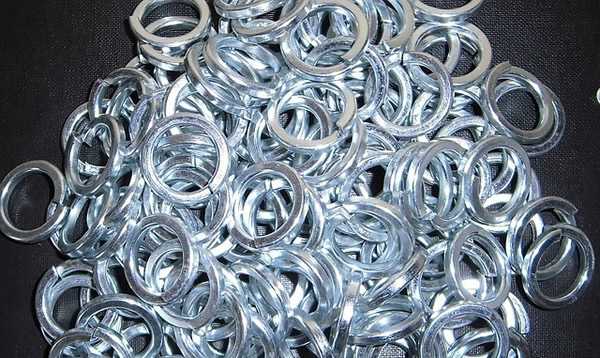

Каждая готовая партия продукции перед поступлением в продажу проходит проверку внешних показателей. Для этого отбирается произвольное количество деталей и проверяется их размер, вязкость, твёрдость пружинистость, а также проверяется покрытие на уровень качества. Для этого они тщательно рассматриваются через лупу с трёхкратным увеличением.

Для проверки параметров используется штангенциркуль или инструмент для измерения, который установлен ГОСТом. Твёрдость шайб определяется теми же критериями. Для того чтобы проверить показатели вязкости один из концов шайбы зажимается в тиски, а другой, с помощью разводного ключа, загибается для увеличения размера зазора, расположенного между концами. Для того чтобы проверка считалась пройденной, измеряется расстояние между губами тисков и ключом, если оно составляет половину диаметра шайбы, то деталь может использоваться в работах.

Определить пружинистость помогает сжатие её до плоского состояния, эта процедура проделывается три раза. Также этот показатель может определяться другим способом: на болт, длинного размера, надевается около 10–15 шайб, а сверху на них накручивается гайка, прижимая изделия, друг к другу. В таком положении они должны находиться сутки, после этого проверяется насколько плотно зафиксированы детали.

Где используют

Шайбы нужно для надежного сочленения листов мягких материалов (панели, фанера, гипсокартон, дерево). При этом их желательно монтировать с двух сторон метизов. Бытовым применением их функции не ограничиваются. При высоких требованиях к соединениям шайбы используют в промышленных отраслях:

• станкостроение;
• авиастроение;
• машиностроение;
• изготовление приборов;
• ремонт жилых и коммерческих помещений;
• строительство домов и временных сооружений;
• возведение металлоконструкций и т.д.

Список того, зачем нужны шайбы, этим не ограничивается. Практически в любой строительной и производственной задаче можно найти им применение. Иногда для этого приходится создавать метизы по чертежу, а не закупать готовые. Под заказ возможно изготовление любой партии — шайбы.

Шайба гровер — история создания нового вида стопорного соединения по Госстандарту

В конце 19 века машиностроительная область стала развиваться с достаточно большой скоростью, что потребовало новый более надежные методы соединения. Качество резьбовых соединений на тот момент было низким, а обычные варианты исполнения не могли выдержать колебательную нагрузку и сильную вибрацию. За счет подобного воздействия существенно снижается прочность соединения, могли возникнуть другие распространенным проблемы, связанные с потерей герметичности. Существенно улучшила ситуацию шайба пружинная, которая существенно повысила прочность и надежность соединений в случае оказания вибрационной нагрузки.

Новый вид соединительного элемента достаточно прост, что определяет низкую стоимость и надежность в использовании. ГОСТ 6402-70 шайбы пружинной определяет применение определенных материалов при их производстве. Ключевыми моментами можно назвать:

1. Напоминает обычный виток пружины.
2. Зазор расходится в направлении, противоположном ходу гайки, за счет чего исключается вероятность отвинчивания.
3. Вращение фиксируется за счет специальной кромки гровера, которая впивается в поверхность.

Проводя обозначение и маркировку пружинной шайбы указывается на то, какой материал при этом применяется и диаметральный размер. Стоит учитывать, что не все материалы подходят для изготовления рассматриваемого изделия, так как нужно обеспечить высокие эксплуатационные характеристики.

Шайба-гровер – производство и материалы

Пружинная шайба-гровер (ГОСТ 6402-70) должна соответствовать требованиям, которые описаны в вышеуказанной документации. Итак, в основном изготавливаются эти элементы из стали, однако допускается также бронза и иные цветные металлы, но о них более подробно поговорим немного ниже. Твердость стальных изделий колеблется в пределах от 40 до 48 HRC (единицы измерения методом Роквелла в рамках шкалы С). В случае, если материалом выступает Ст 70, то этот параметр может достичь 50 HRC, а гровера из бронзы должны иметь твердость не менее 90 HRC.

Недопустимым браком считается наличие заусенцев, окалин, трещин, а также очагов коррозии. Допустимыми являются следы неотделимой окалины и мелкие дефекты в плоскости среза, которые не влияют ни на размеры, ни на прочностные характеристики изделия. Также не считается браком и трапециевидность сечения, но только в случае если она не выходит за пределы допустимой высоты. Также проводят испытания таких шайб. После трехкратного сжатия таким образом, чтобы расходящиеся концы сошлись и образовалась плоская поверхность, и дальнейшей выдержки в течение суток в этом состоянии высота разводов концов должна составлять не менее 1,65 части от толщины детали. Безусловно, изделия не должны ломаться и трескаться.

Ознакомившись с требованиями, предъявляемыми к данному типу крепежей, рассмотрим некоторые особенности их производства. Конечно же, все параметры, которым должна соответствовать шайба-гровер – размеры, прочность, допустимые и недопустимые дефекты, материал, а также вид покрытия – указаны в технической документации, таковой являются ГОСТ или DIN. Еще стоит отметить, что существует четыре типа таких шайб: нормальные (Н), тяжелые (Т), особо тяжелые (ОТ) и легкие (Л). Первые три вида имеют поперечное сечение в форме квадрата, последние же – прямоугольника.

В качестве материала очень часто используется пружинная сталь, а затем деталь подвергают термической обработке, благодаря которой снимаются внутренние напряжения в сплаве, увеличиваются его прочностные характеристики, а также стойкость к внешним воздействиям

Кроме того, снижается хрупкость, а ведь это все невероятно важно, особенно учитывая назначение данных деталей. Но достижение необходимых свойств обеспечивается не только комплексом мероприятий по термообработке

Еще на данный вид шайб может наноситься специальное защитное покрытие (хромирование или же гальваническое цинкование). Правда, это необязательно, так что выпускаются гровера и без покрытия.

Гальваническое цинкование осуществляется путем электрохимического осаждения частиц цинка на поверхность детали, которую предварительно помещают в электролит. В результате образуется слой толщиной, не превышающей 25 мкм, а шайба приобретает голубой, белый либо же радужный оттенок. Следующий способ защиты изделия от коррозии – желтое хромирование, при котором поверхность насыщают хромом. При этом еще повышаются износостойкость шайб и твердость.

Применение и варианты исполнения шайбы гровера

Вообще, чаще всего гровер присутствует в болтовых соединениях. Но еще чаще вместе с обычной цилиндрической шайбой, которая за счет увеличенной площади контакта дополнительно препятствует рассоединению винтовой пары.

Сегодня существуют 2 варианта исполнения гровера.

Второй — более сложный в производстве, но является все же более надежным, выдерживающим большие динамические и разнонаправленные нагрузки.

Большинство винтовых соединений имеют правую навивку, т.е. вкручиваются или накручиваются по часовой стрелке, а при визуальном осмотре их витки поднимаются вправо. Гроверы для таких метизов имеют подъем витка также по часовой стрелке. Но некоторая часть крепежа изготавливается с левой резьбой. Она применяется для крепления вращающихся частей механизма, которые во время этого вращения могут спровоцировать одновременное выкручивание крепежа.

При использовании обратной резьбы она будет стремиться к затяжке при вращении. Так, например, разные направления резьбы на гайках ступиц колес автомобилей с разных его сторон. Можете себе представить последствия самопроизвольной разборки такого соединения? Вот и гроверы для левой резьбы имеют при визуальном осмотре подъем витка против часовой стрелки.

Будьте внимательны при установке пружинной шайбы гровера и применяйте ее в соответствии с направлением резьбы.

Выращивание марихуаны

Подготовительные стадии закончились, поговорим про сам процесс культивации конопли. Условно его можно разделить на 5 стадий:

• Проращивание и первые всходы;
• Вегетативная стадия;
• Цветение;
• Сбор урожая;
• Сушка, пролечка подготовка к дальнейшему хранению.

Проращивание

С проращиванием семян конопли все предельно ясно, главное создать оптимальные условия для пробуждения жизни в семени. После того, как семя проросло первое время ему потребуется много света, соблюдении светового режима 18/6. Когда росток окреп и пустил вторую — третью пару листьев его можно пересаживать в горшок, либо высаживать в открытый грунт.

На данном этапе конопля набирается сил и растёт не по дням, а по часам. Именно в этот период у гровера есть возможность сформировать будущий куст конопли, используя методы повышения урожайности конопли. Активный рост каннабиса сопровождается нескромным аппетитом к элементам: азот, магний и кальций.

Во время вегетативной стадии конопля активно набирает зеленную массу, чем пользуются коммерческие гроверы клонируя его, правда этот способ распространяется только на фотопериодные сорта. Так же существует серьезная разница между протеканием веги у индика и сатива доминантных сортов.

Цветение

Самая сладкая стадия во время выращивания конопли, когда каждый день становится испытанием. В это время появляются предцветы по которым можно и нужно определить пол конопли. С начала цветения и до самого харвеста колы начинают набухать и гнуться от тяжести соцветий, а испускаемый аромат с каждым часом становится все интенсивнее. Появляются лисьи хвостики, трихомы толстым слоем покрывают соцветия и листья. Конопля в это время нуждается в усиленном питании, в частности дозировки фосфора, калия можно увеличить вдвое.

Сбор урожая

Конец цветения характеризуется потемнением лисьих хвостиков и помутнеем трихом, если более 50% желез принял янтарный цвет, значит пора начинать сбор урожая.

НО! Для сбора действительно мощного и вкусного стаффа следует предугадать момент сбора урожая за 2 – 3 недели, это поможет пролить растение т.е. поливать чистой водой без подкормки, что поможет избавиться от остатков удобрений и сделает вкус чище и приятнее. Не стоит пугаться пожелтения листьев, это нормальная реакция.

Последний полив рекомендуется производить за 1 – 2 дня до срезки куста, так же рекомендуется понизить уровень влажности до максимума. Эти процедуры облегчат маникюринг конопли и увеличит нажористость смолы.

Сушка

Ошибки на этой стадии непростительны. В свеже отманикюринных шишках все еще содержится влага, что плохо сказывается на её вкусе и осложняет хранение. В качестве профилактики появление плесени и пересыхания лучше соблюсти следующие условия:

• Температура в пределах 18 – 24 C;
• Полное отсутствие света, под его воздействием молекулы ТГК распадаются;
• Влажность воздуха не более 50%;
• Хорошая вентиляция.

Если всё сделано правильно сушка не займет более 8 – 10 дней, после этого по желанию можно додержать на пролечке.

Краткий вывод

Выращивание конопли трудоёмкий и интересный процесс и радость от первого завершенного грова не забывается. «Хочешь научиться плавать – плавай» — эта фраза подходит и для выращивания марихуаны, умение приходит с опытом, благо есть большой выбор недорогих автоцветущих сортов, на которых можно набить руку и понять основы гроверства и, может быть, спустя несколько лет именно ваш сорт будет удостоен награды на очередном High Times cannabis cup.

Сидбанк Семяныч (Страны Европы) Феминизированные Автоцветущие Духовное умиротворение Skunk X Lowryder

Kannabia Seeds (Испания) Феминизированные Автоцветущие Сильная эйфория Kaboom X Ruderalis Indoor: 400 г/м² Outdoor: 180 г/куст Сатива преобладает 13 %

*Вся представленная информация носит исключительно ознакомительный характер и не является руководством или призывом к действию.

**Напоминаем, что использование семян марихуаны в качестве посевного материала (выращивание конопли с целью получения растения) запрещено УК Российской Федерации. Подробнее с законом Вы можете ознакомиться здесь.

Преимущества и недостатки

1. Возможность получения крепкого резьбового соединения, устойчивого к вибрациям;

2. Высокая прочность и износоустойчивость шайб;

3. Небольшие масса и размер;

4. Очень низкая цена даже по сравнению с другими крепёжными элементами;

5. Простота использования;

6. Устойчивость к воздействию влаги благодаря наличию антикоррозионного (как правило, оцинкованного) покрытия;

7. Универсальность применения.

Недостатков у этого изделия немного. Основные из них следующие:

1. Если на граверную шайбу имеются очень высокие нагрузки, со временем она становится плоской и натяжная сила существенно уменьшается;

2. Вторичное применение практически невозможно из-за наличия остаточной деформации;

3. Если применять болты или винты из мягких металлов, края шайбы могут повредить резьбу.

Пружинная шайба-гровер: особенности и области применения :

Шайба является крепежным изделием, которое подкладывается между гайкой и корпусом изделия или же другим крепежным изделием – болтом, шурупом, саморезом, винтом. При этом площадь поверхности, на которую опирается крепеж, увеличивается, что препятствует его самоотвинчиванию. Пружинная разрезная шайба (гровер) наиболее широко применяется в машиностроении. Она обладает некоторыми конструктивными особенностями, благодаря которым в определенных ситуациях обойтись без нее не получится.

Предыстория пружинной шайбы

Гровер появился относительно недавно – во второй половине девятнадцатого века машиностроению потребовались новые, более качественные резьбовые соединения, поскольку стандартные на то время гайки и болты уже не справлялись со все возрастающими нагрузками, колебаниями и вибрациями на подвижных соединениях между узлами и механизмами. Вследствие этого соединения ослаблялись, крепежные элементы развинчивались, что приводило к повреждениям элементов.

Использование клепаных соединений тоже не стало выходом из ложившейся ситуации, поскольку их зачастую неудобно применять, из-за чего замедлялась разработка новых продуктов. В случае же применения заклепок обслуживание соединенных таким образом механизмов становилось затруднительным.

Шайба-гровер: новый вид соединения

Машиностроение требовало нового резьбового соединения, которое смогло бы выдержать повышенную ударную нагрузку и служить своеобразным фиксатором. С этой функцией наилучшим образом справляется гровер.

Все гениальное просто – это выражение с точностью описывает данное изделие. Гровер представляет собой один пружинный виток с зазором, расходящимся в противоположную вращению болта сторону. Благодаря такой конструкции гайка не отвинчивается. При закручивании ходу гайки ничего не мешает, однако откручиванию как раз и препятствует особое расположение кромок шайбы – края впиваются в металл, благодаря чему фиксируется гайка. Шайба-гровер здесь выступает в роли стопора.

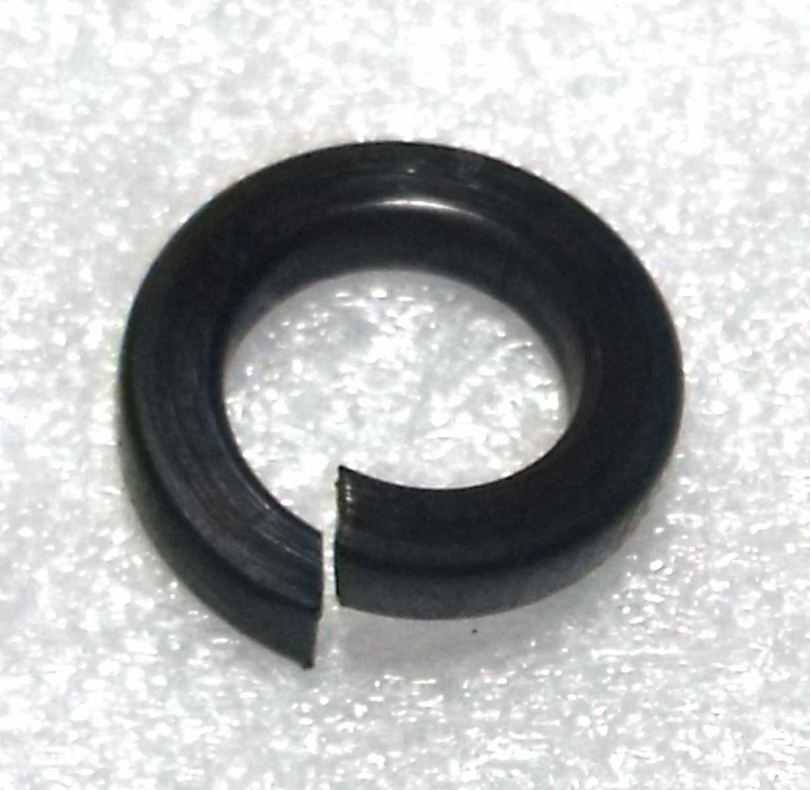

Производство гровера

Пружинную шайбу изготавливают чаще всего из стали, но в определенных случаях также из бронзы и других цветных металлов. Стальные изделия характеризуются твердостью по шкале Роквелла в пределах 40-48 HRC, а бронзовые – от 90 HRC.

Заусенцы, окалины, различные трещины, а также очаги коррозии считаются браком при производстве гроверов. Остальные же незначительные дефекты, не влияющие на размер и прочность шайб, допускаются. Испытывают изделия сжатием до образования плоской поверхности с суточной выдержкой, после чего развод должен вернуться в изначальное состояние.

Существует легкая (Л), нормальная (Н), тяжелая (Т) и особо тяжелая (ОТ) шайба-гровер. ГОСТ 6402-70 описывает все требования, выдвигаемые данному соединению. Здесь указываются размер, степень прочности, материалы и виды покрытия.

Гроверы изготавливают из пружинной стали, подвергнутой термообработке, в процессе которой происходит снятие внутреннего напряжения сплава, увеличение его прочностных характеристик и стойкости к внешнему воздействию. Важным также является снижение хрупкости готового изделия. Также на пружинные шайбы может наноситься специальное цинковое или хромовое покрытие, что обеспечивает повышение антикоррозийных свойств. При хромировании также повышается твердость шайбы и ее устойчивость к износу.

Применение гроверов

Автомобилестроение, строительство, машиностроение, тяжелая промышленность – области, в которых повсеместно используется шайба Гровера. Цена данного изделия совсем невысока (стоимость килограмма шайб варьируется от 67 до 163 рублей, в зависимости от размера и типа), но польза очень ощутима. Пружинная шайба незаменима во многих случаях при соединении частей механизмов, особенно если они подвержены вибрациям или ударным нагрузкам, из-за которых происходит раскручивание подвижного соединения. А последствия этого могут быть очень опасными.

Однако, несмотря на широкую область применения гроверов, есть ситуации, в которых нежелательно их использование. Поскольку стопорение гайки происходит благодаря острым кромкам, врезающимся в поверхность материала и он ощутимо повреждается в случае невысокой своей твердости. Поэтому пружинные шайбы не применяют при соединении изделий, изготовленных из мягких металлов и сплавов.

Расположение гровера в соединении особой роли не играет, его можно установить как под гайкой, так и под шляпкой болта, а при использовании двух шайб можно добиться наилучшего эффекта.

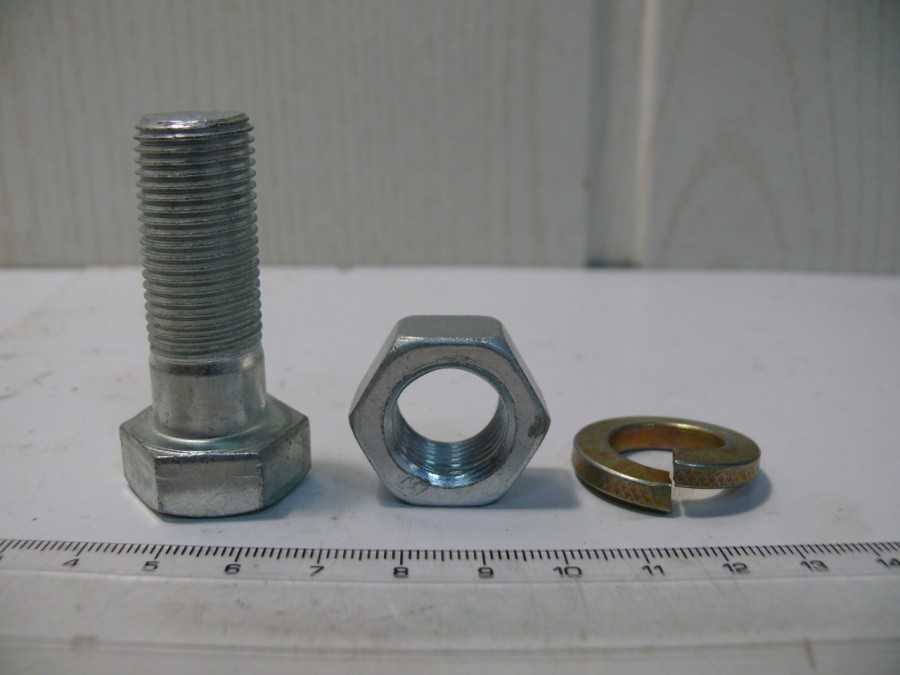

Шайбу под болт или под гайку?

Вопрос, который возникает наиболее часто при сборке крепежных соединений — шайба ставится под гайку или под головку болта? Иногда монтажники, не разбираясь в тонкостях крепежа, ставят по одной шайбе и под болт, и под гайку. Прежде всего, нужно разобраться, зачем под гайку подкладывают шайбу. Это делается, чтобы увеличить площадь опоры и снизить давление на гайку, что препятствует самопроизвольному выкручиванию. Согласно нормативам СП, есть особенности монтажа крепежных соединений с контролируемым натяжением и без него:

• Без контролируемого натяжения согласно ГОСТ 11371-78 под гайку ставят не более двух шайб круглого типа. Третью шайбу допустимо установить под головку болта. Если в чертеже резьбового соединения не указано использование пружинных шайб или иного метода противодействия самоотвинчиванию элементов крепежа, шайбы устанавливаются стандартные плоские.
• С контролируемым натяжением шайбы ставятся под гайку и болт в обязательном порядке. При этом необходимо проверить точное соответствие параметров крепежного соединения чертежам и зафиксировать результат работ в соответствующий журнал отчетной документации.

Еще один распространенный вопрос — нужна ли шайба под самоконтрящуюся гайку? В некоторых сферах из-за особенностей условий эксплуатации механизмов невозможно применять контргайки и гроверные шайбы. В таких случаях используют самоконтрящиеся гайки, под которые действительно не требуется подкладывать шайбу.

Действие [ править | править код ]

При затягивании соединения острые края гровера, помещённого между соединяемой деталью и гайкой (или головкой винта), врезаются в плоские поверхности соединения и в дальнейшем препятствуют развинчиванию соединения от вибраций. Этот механизм действия делает гроверы неэффективными в случае левосторонней резьбы или очень твёрдых поверхностей.

Эффективность и надёжность действия гроверов были поставлены под сомнение в конце XX века . Сообщество автомобильных инженеров с 1969 года не рекомендует их для критических соединений [ источник не указан 918 дней

] . Стандарты DIN 127, описывающие гроверы, были отозваны .

Многочисленные эксперименты, проведенные в лабораторных условиях, показали, что пружинные шайбы не только не предотвращают раскручивание, но и могут сами ему способствовать.

Чтобы выполнять свои функции, шайба должна «зарываться» своими концами в материал, а это возможно лишь в том случае, если речь идет об очень мягком металле, пластике или древесине.

Сравнение шайб различного типа

Выше была представлена информация об основных видах, достоинствах и недостатках имеющихся способов стопорения резьбового крепежа. Однако какой же из них лучше? В частности, какие шайбы целесообразней применять в конкретных условиях?

Ответ на данный вопрос могут дать лишь сравнительные испытания. Для оценки выносливости болтовых соединений в условиях динамической нагрузки применяют специальные вибростенды. Измерительный комплекс включает в себя платформу на гидроопорах, внешний электродвигатель (для нагружения платформы – создания вибрации) и контрольные датчики, информация с которых поступает на ПК для последующей обработки и демонстрации результатов.

Испытания проводятся следующим образом. В имеющееся на платформе отверстие устанавливается крепёж (болт, гайки и шайба) и затягивается первичным моментом (к примеру, 8 кН). Включается двигатель, платформа начинает вибрировать. Через какое-то время соединение «поплывёт», т.е. гайка начнёт самопроизвольно откручиваться и первичный момент затяжки снизиться – возможно даже до нуля (крепёж полностью ослабнет).

Какая шайба лучше стопорит соединение? Очевидно та, с которой первичный момент затяжки под действием вибрации продержится дольше! Зависимость «момент – время нагружения» и позволяет сделать вывод о стойкости шайб. А заодно и сравнить их между собой – в одинаковых условиях эксперимента.

Подобное испытание называется «вибрационный тест Юнкера» (методика испытаний регламентируется DIN 65151­2002). Тест показывает, что наибольшей стойкостью обладает стопорная (клиновая) шайба – первичный момент затяжки сохраняется практически на 100% (в то время как, например, у гроверной шайбы к концу теста он падает до нуля!).

Гровер — что это такое?

Конструктивные элементы, продолжают своё развитие. Шайба – это один из самых простых элементов, использующийся в машинах и механизмах. Её функции могут быть различны.

Наиболее простым использованием шайбы является увеличение площади под болтом для его лучшей фиксации. Дополнительная информация находится в свободном доступе.

Шайба – помощь в изготовлении новых деталей

Элемент позволяет эффективно снизить деформационные нагрузки в месте споряжениея двух или нескольких элементов. Кроме того, использование шайбы позволяет снизить жёсткие ГОСТы при создании отверстий в соединяемых деталях.

Существует несколько наименований различных шайб:

• метизы;
• гроверы;
• храповики и т.д.

Метизы принято считать дистанционным шайбами. Они широко применяются при регулировке различного производственного оборудования. Их главная особенность – тарированный размер (в проекции ширины).

Шайба Гровера или гроверная шайба сегодня широко применятся в машиностроении. Этот конструктивный элемент позволяет производить уверенную фиксацию на относительно твёрдых поверхностях.

На жёсткой плоскости, шайба будет скользить. А на чрезмерно мягкой утопать нарушая конструктивную геометрию. Шайба представляет собой обыкновенное кольцо, выполненое из холоднокатаной стали или нержавейки.

Под углом 15 градусов к оси кольца производится разрез. Означенный недостаток может быть исправлен при помощи добавления в фиксирующую конструкцию обыкновенной плоской шайбы.

Храповые и деформируемые шайбы

Шайбы, разработанные на храповом принципе, сегодня особенно широко используются. Так как крепёжные элементы из пластмасс всё больше появляется на рынках.

Зубчики шайбы выполнены определенным образом, они не препятствуют зворачиванию шайбы, но при этом не дают ей раскрутиться. Подобное крепление получается очень прочным и надёжным на длительной перспективе.

Композитные материалы так же положительным образом влияют на глубокое внедрение храповых шайб для фиксации резьбовых соединений.

Однако для изготовления храповых шайб требуется затратить существенные средства. Деформируемые шайбы выполняют те же функции, только они в несколько раз дешевле. Они надеваются на соединение и специально деформируются, что препятствует саморазборке.

Видео наглядно продемонстрирует, что собой представляет обыкновенная гроверная шайба:

stroybud.com

Окончательный вывод

Такие противоречивые мнения наводят на мысль нужна ли такая деталь в крепеже? По результатам анализов можно сделать следующий вывод. Пружинная шайба выполняет свои стопарные функции, имеет преимущества перед другими упругими шайбами из-за своей дешевизны.

Напрашивается вывод: если шайба гровер более дешёвая в сравнении с другими, но обладает стопорными свойствами, технологична при производстве, то зачем от неё отказываться?
