Угловые мебельные петли

Сколько петель нужно купить для надежной установки дверцы?

Чтобы самостоятельно установить петли на дверцы, прежде всего, нужно определить требуемое количество устройств. Оно зависит от габаритов и массы навешиваемой дверцы, а также материала из которого она изготовлена.

Сколько нужно купить штук в зависимости от массы и высоты фасада

Чтобы петли в полной мере справлялись с отведенной им задачей – обеспечивали свободное открывание/закрывание дверец без скрипов и смещений, нужно правильно их установить. Обычно к товару всегда приложена инструкция.

Также понять принцип установки поможет видео:

Как подобрать подходящие угловые петли?

Угловые петли имеют стандартные разновидности, но при необходимости можно сделать на заказ любой другой угол открывания. Основным параметром выбора является расположение шкафа относительно других и имеющееся пространство для его открытия.

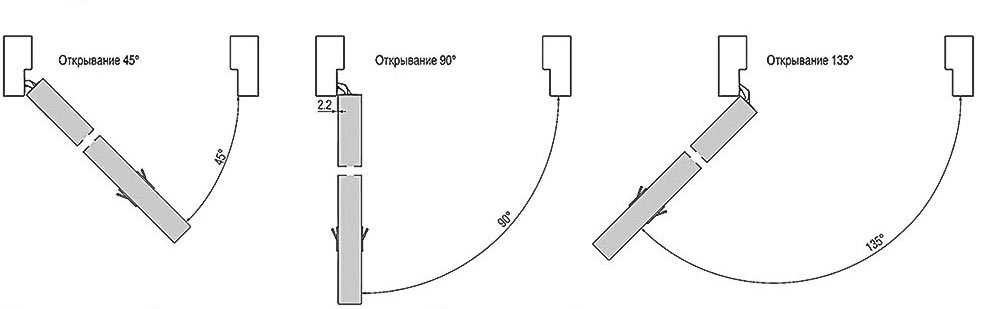

Традиционно мебельные дверцы открываются доводчиком под углом 90-110 градусов, в этих случаях применяются прямые петли. Когда необходимо выйти за рамки этого диапазона, потребуются именно угловые петли. Если желаемый угол шире, то нужно искать варианты с маркировкой «плюс», если уже, то «минус». В случае, если нестандартный угол не кратен 5, то вместе с петлей придется установить специальную накладку, помогающую отрегулировать угол.

Как выполнить установку петель

Угловая мебельная петля состоит из:

  • навески, оснащенной чашечкой, и корпуса с установочным пазом;
  • ответной планки.

Элементы, из которых состоит угловая мебельная петля

Навеска устанавливается на дверное полотно, а ответная планка – на корпус мебели.

Установка угловых петель производится по следующей схеме:

  1. Разметка. В первую очередь определяется место установки петли на дверь. Оптимальным считается расстояние в 70-120 мм от краев фасада. При помощи карандаша и линейки отмечается область для установки чашки петли. Расстояние от центра чашечки до края дверцы должно составлять 20-22 мм.

Определение мест расположения чашек мебельной петли

  1. При помощи дрели и специальной насадки производится сверление отверстия под чашечку. Глубина паза должна соответствовать толщине петли. Чаще всего достаточно проделать отверстие глубиной 12,5 мм.

Подготовка отверстия для установки чашки петли

  1. На следующем этапе необходимо определить места расположения крепежных элементов навесной части петли. Для этого петля устанавливается в подготовленное отверстие и карандашом отмечаются места расположения крепежных элементов.

Определения месторасположения крепежных болтов

Процедуру разметки можно упростить, если при установке пользоваться специальным шаблоном.

Устройства для облегчения нанесения разметки при установке мебельной петли

  1. При помощи дрели со сверлом, максимально подходящим по диаметру крепежным болтам, просверливаются отверстия для крепления.
  2. Навесная часть петли устанавливается и крепится на дверной фасад.

Фиксация навесной части мебельной петли

  1. Далее производится разметка места установки ответной планки. Для проведения этой операции необходимо приставить дверь шкафа к коробке и выровнять ее положение. При помощи карандаша отмечаются места крепления ответной планки.

Разметку места крепления ответной планки требуется проводить предельно внимательно с максимальной точностью. Любые отклонения от заданного расположения дверного полотна могут привести к ошибкам в установке петли.

  1. Размеченные отверстия просверливаются.
  2. Производится крепление ответной планки.

Монтаж ответной планки на короб шкафа

  1. При необходимости производится окончательная регулировка.

Процесс установки мебельной петли представлен на видео.

Главный аспект при выборе угловой петли заключается в правильном определении необходимого угла открывания. Произвести замеры можно при помощи угломера Пифагора, который или приобретается в магазине, или просто распечатывается на плотной бумаге. Установка угловой петли не отличается от схемы монтажа иных видов мебельных петель.

Установка крепежных элементов

Дверцы шкафа предварительно примеряют к боковинам, чтобы сделать точную разметку. Начальный этап установки петель – сверление отверстий для крепления чашек.

Делать петли в вертикальном положении двери не всегда удобно. Это потенциально снизит точность соединения.

Положите створку на ровную поверхность, зафиксировав ее. Просверлите с помощью дрели и фрезы отверстия под чашку

Важно не делать слишком большие углубления, достаточно 1,2 см. Вставьте чашки в отверстия и прикрутите шурупы в дверной части крепления

Необходимо, чтобы они входили в пазы ровно, без перекоса, иначе дверь будет закреплена неправильно.

Для установки соединительных деталей располагайте дрель вертикально – любой наклон сделает работу некачественной, могут появиться сколы, из-за которых крепление не будет надежно держаться. Ответную планку на боковине изделия можно устанавливать и в вертикальном положении панели, предварительно разметив места соединений.

При сверлении дрель также необходимо держать очень ровно.

Если используются накладные детали, то их делают «глухими», чтобы не расползались при соединении и сборке. Такие крепления не должны иметь зазоров и перекосов. При соединении створки и боковины воспользуйтесь помощью.

Вдвоем процесс работы будет удобнее, качественнее и точнее.

Установка соединительных деталей на стеклянные дверцы требует особой аккуратности и осторожности. Для таких створок приобретают специальные крепежные детали

Со стороны боковины понадобятся отверстия, которые сверлятся с помощью дрели.

Стеклянное полотно фиксируется посредством зажимов.

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

  1. Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
  2. Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Четырёхшарнирные считаются боле современными и надежными.

Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Различают четырёхшарнирные:

полунакладные.

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

Градус угла

Где применяются

30

в скошенных торцевых шкафах

45 в  трапециевидных кухонных шкафах, как одностворчатых, так и двухстворчатых
120-135 для соединения двух фасадов, отрывающихся «гармошкой»
петли с открыванием против часовой стрелки применяются в редких случаях при необходимости

Отдельного внимания заслуживают карусельные (инверсные) петли. Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.

Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.

С доводчиком

С помощью доводчика использование мебели будет более комфортным, бесшумным, также они помогают продлить срок службы корпусов мебели, т.к. дверцы будут закрываться плавно.

Какими бывают угловые петли?

  • накладные (внутренние), закрепляемые внутри шкафа;
  • накладные, расположенные на фасаде и прикрывающие боковую сторону корпуса в открытом состоянии.
  1. 30 градусов
  2. 45 градусов
  3. 120-135 градусов

Такие петли требуются в основном в скошенных торцевых углах, где более широкое открытие невозможно. Устанавливается под углом 120 градусов, поэтому иногда в продаже называются как «Кузнечик».

Такие мебельные петли нужны для трапециеподобных шкафов. Крепятся под углом 135 градусов (встречается маркировка «135 градусов»).

Обычно такая мебельная угловая петля соединяет два фасада, скрепленных между собой.

Отрицательный угол

Такие петли сложно найти в магазинах, потому что они маловостребованы. Применяются они на торцевых шкафах на крайней дверце, которую удобнее открывать с противоположной стороны. Но иногда единственным подходящим вариантом является именно такая мебельная петля.

Это стандартные и самые востребованные параметры угловых петель. При необходимости угол открывания можно сделать любым, но для этого придется обратиться к специалистам, делающим мебельные петли на заказ, указав все желаемые параметры (размер, материал, угол открывания). Недостатком этого является более высокая цена относительно покупки традиционных вариантов угловых петель в магазине.

Конструкция угловой петли

Данные петли имеют регулировочные болты, с помощью чего можно выравнивать дверцу с любой стороны и по углу притвора. Они имеют доводчик, благодаря чему дверца закрывается плавно. Это увеличивает срок службы за счет того, что механизм медленнее изнашивается, чем в случае, если бы створка захлопывалась резко.

Пошаговый алгоритм, как установить петли на шкаф своими руками

Для того чтобы установить петли на шкаф своими руками, понадобится дрель со сверлом Форстнера нужного диаметра (26мм или 35мм, в зависимости от размера чаши), шуруповерт, отвертка, шило, карандаш, угольник и рулетка.

Определитесь с количеством петель и местом их установки, разметьте расстояния для последующего монтажа самой петли и ответной планки. Для ускорения процесса и точности измерений используйте готовый или самодельный шаблон.
С помощью дрели и сверла Форстнера просверлите отверстие под чашу мебельной петли. Будьте внимательны: не проткните фасад кончиком сверла, это довольно распространенная ошибка среди неопытных мебельщиков.
Согласно схеме разметки, к боковине шкафа прикручивается ответная планка на расстоянии 37мм для накладного фасада или (37+Х)мм для внутреннего, где Х – это толщина фасада.
Чаша петли фиксируется с помощью крепежных шурупов на дверь шкафа. Затем, придерживая фасад на весу, плечо петли накладывается на ответную планку и крепится установочными шурупами. Между торцом корпуса и дверцы шкафа необходимо оставить 1-2мм зазора для возможности дальнейшей регулировки.

Конструкция петли позволяет регулировать установленный на петли фасад в трех плоскостях: вертикально, горизонтально и по глубине.

Нюансы установки мебельных петель на стеклянную дверцу шкафа

Аналогично мебельным петлям ДСП с чашей 26мм устанавливаются специальные мебельные петли для стеклянных дверей. С помощью регулировочных винтов можно выравнивать фасады в положении «влево-право» до 5мм, «верх-низ» до 2мм и «ближе-дальше» от короба до 2,5мм.

В просверленное предварительно отверстие вставляется пластиковая чаша с уплотнителем, в нее защелкивается плечо петли.
Ответная планка устанавливается на желаемую глубину при внутреннем стеклянном фасаде и на глубину 37мм при накладной петле для шкафа.
Далее, чтобы установить петлю на стеклянную дверцу шкафа, ее нужно продеть сквозь ответную планку и зафиксировать регулировочными винтами.

Регулировка навеса для стеклянной дверцы производится аналогичным образом, как и для всех четырехшарнирных петель. После выравнивания на механизм чаши снаружи ставится специальная заглушка (металлическая или пластиковая).

Редко используемые и «старые» мебельные петли для шкафов

Помимо четырехшарнирной мебельной петли используются и другие виды шарнирных петель. Они не допускают возможности регулировки фасада – в этом их главный недостаток.

Карточные, ломберные, штырьевые и рояльные мебельные петли

Данный вид шарнирных мебельных петель используется тогда, когда установка обычного четырехшарнирного навеса невозможна. Или нужен какой-то другой вид механизма открывания – плоской или штырьевой конструкции, без выпирающих элементов внутри корпуса.

Карточная мебельная петля – плоская, с установкой на торец фасада и торец корпуса. Может быть врезной (с утапливаемой площадкой) и накладной, простой конструкции и декоративной. Также выделяют сложные коленные карточные петли, обеспечивающие разный угол и способ открывания.
Рояльная петля также относится к плоским шарнирным петлям, чаще всего ее можно увидеть в креплении откидных крышек и столешниц тумб и столов-книжек.
Ломберные или штольные петли можно встретить на откидных барных дверцах. Устанавливаются с торца двери.
Штырьевые или ввертные петли – также разновидность шарнирных петель. Чаще всего их используют для установки межкомнатных дверей, в мебельном производстве с использованием ЛДСП они абсолютно неприменимы, поскольку древесностружечная плита не способна удержать подобное штырьевое соединение.
Воротные петли также в мебельном производстве используются крайне редко. Можно встретить разве что на тяжеловесных изделиях из массива, оформленных «под старину», различных сундуках и буфетах.

Мебельные петли для шкафов без врезки

Иногда толщина фасада не позволяет использовать чашечные петли. На помощь приходят специальные мебельные петли для шкафов без врезки. Строго говоря, в эту категорию можно отнести и все накладные шарнирные петли, рассмотренные выше – рояльные, карточные и т.д. Единственное их отличие – мебельные петли для шкафов без врезки такого плана будут видны. Если требуется стандартное оформление фасада шкафа, без выступающих частей навесов с лицевой или торцевой стороны, то рекомендуем использовать мебельную петлю без врезки такого вида.

Секретерные мебельные петли

Откидные барные дверцы нередко служат и подобием рабочей поверхности, интегрированной в шкаф. Для реализации такой идеи мебели-трансформера используются секретерные петли.

Антресольная петля совмещает в себе функции механизма открывания и фиксации в раскрытом положении.
Врезная петля также является чашной, но при этом со своей спецификой монтажа и функциональной ролью.

Врезные петли гораздо компактнее четырехшарнирных и могут быть рассчитаны на разный угол открытия, с накладной и внутренней установкой фасада. Используются и для кухонных шкафов.

Виды четырехшарнирных мебельных петель

По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:

Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

Петли 90 градусов

*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).

Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.

Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.

Петли 180 градусов

Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.

Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.

Виды угловых петель

Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.

Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.

Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.

На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.

Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.

Системы открывания

Кухонная мебель должна быть максимально функциональной и комфортной. Не последнюю роль в этом играет мебельная фурнитура. От правильного выбора механизмов зависит удобство и срок эксплуатации кухонной мебели.

Существуют множество разновидностей механизмов системы открывания дверей: поднимающиеся вертикально, с поворотным открыванием, откидывающие, складывающие горизонтально или вертикально.

Несмотря на многообразие петель для кухонных шкафов, существует всего лишь 2 вида их конструкции:

Шарнирные (рояльные и карточные). Такие петли появились первыми, но на современных кухнях практически не используются. Исключение может составить сборка старинной мебели ретро или винтажной мебели.

Четырехшарнирные. Самые популярные и распространенные. Они наиболее универсальные и надежны, при этом позволяют регулироваться сразу в трех плоскостях, обеспечивая свободное открывание-закрывание дверей. Такие петли состоят из двух частей, которые соединяются между собой — чаша с коленом и ответная часть. Ответная часть чаще всего называется крепежная, или монтажная планка.

Петли по положению двери и способу крепления бывают:

Полунакладные. Такие петли позволяют частично перекрыть корпус мебельного гарнитура. Петля обычно имеет небольшой изгиб, из-за которого образуется промежуток между створками. Это позволяет открывать одновременно две смежные створки. Может применяться в межсекционных креплениях кухонной мебели (к примеру в трех или двухдверной тумбе).

Накладные. Петля, представляет собой шарнирный механизм, который позволяет открыть створку на угол до 105 градусов. Чаще всего применяется для крепежа дверей в кухонных гарнитурах. Данный тип петли позволяет плотно закрывать дверцы шкафов и секций, перекрывая корпус с двух сторон. При соблюдении правил эксплуатации петли служат без поломок очень долго.

Внутренние. Данные петли имеют большой изгиб, который дает возможность при открывании выносить дверцу за пределы корпуса. Используется достаточно редко, в основном для крепления тяжелых дверей на шкафах из ДСП.

Штольные. предназначены для крепления фасада к боковой части, находящейся в той же плоскости. Наиболее часто используются в угловых тумбах под мойку.

Карусельные. Отличаются сложной формой колена чаши, из-за которой и возможно развернутое открытие дверцы относительно корпуса практически до 180 градусов. Данные петли могут быть накладными, полунакладными и вкладными.

Угловые петли

  • Угловые петли 30 градусов. Используются для «прижатия» фасада, расположенного под углом 90+30 градусов относительно корпуса. Чаще всего используется для скошенных торцевых шкафов кухонных гарнитуров или гардеробах. Угол установки составляется 120 градусов. Некоторые производители маркируют петлю по углу установки (называется петля 120 градусов).
  • Угловые петли 45 градусов. Используются в трапецивидных одностворчатых или двухстворчатых шкафах, к примеру, кухонных или гардеробных. Так же как и петли 30 градусов, могут называться по углу установки- петля на 135 градусов.
  • Угловые петли 120-135 градусов. Часто служат для соединения двух фасадов, которые соединены между собой прямым углом в 270 градусов и открываются «гармошкой». В такое варианте дверца без ручки крепится к корпусу на карусельную петлю, рассмотренную выше.
  • Угловые петли с отрицательным углом. Такие петли используются довольно редко из-за своей конструкции, но бывают проекты в которых данное решение использовать целесообразнее.

Угловые петли с отрицательным углом

Другие виды мебельных петель

Карточные, рояльные, пятниковые петли для установки двери шкафа применяются редко. Они не имеют трехуровневую регулировку, не фиксируют дверку в открытом и закрытом положении. Нужен дополнительный фиксатор. Сегодня чаще используются как дополнительный элемент декора. Например, под старину.

Для монтажа горизонтальных накладных полотен, открывающихся вверх.

Антресольная

Секретерные

Используются для навешивания фасадов, открывающихся вниз.

Секретерная

Мы на своей практике узнали, как правильная установка и регулировка петель влияет на эксплуатацию шкафа в целом. Через некоторое время после сборки дверь платяного или кухонного шкафа перестала закрываться — верхняя часть полотна упиралась на каркас.

Чтобы исправить перекос и нормально пользоваться шкафом, пришлось заново регулировать все петли. Поэтому при монтаже желательно предупредить все отклонения, любая щель может повлечь деформацию всей конструкции шкафа.
