Сборка пиролизного котла своими руками

Экономично и надежно, но безопасно ли? Как сделать пиролизный котел своими руками

Фото 2. Схема самостоятельной сборки пиролизного котла с дымоходным каналом и верхней загрузочной дверцей. Фото 3. Пример чертежа пиролизного котла длительного горения с указанными размерами. Вид сбоку и спереди. Вариант дороже — заводской вентилятор и контроллер плавной регулировки, вариант дешевле — вентилятор отопителя автомобиля, ступенчатый регулятор и простейший шибер для точной регулировки.

Чтобы построить котёл, нужна оборудованная слесарная мастерская. Мастеру понадобятся навыки разметки и подгонки деталей, умение читать чертежи и кроить металл. Соблюдайте правила безопасной эксплуатации инструментов. Следите за целостью изоляции проводов, следите за направлением искр при резке металла. Регулирование количества подаваемого воздуха осуществляется клапаном — шарик от подшипника большого диаметра, приваренный к болту или шаровый кран.

Он перекрывает подачу воздуха. Фото 4.

Пиролизный котел своими руками изготовленный из подручных материалов — является отличной альтернативой газового, электрического либо угольного отопления. Ведь в отличии от постоянно дорожающих тарифах на энергию, дрова всегда были и будут сравнительно недорогим и безопасным видом топлива. Как изготовить и установить, либо перевести свой частный дом на пиролизное отопление читайте далее в нашей статье. В качестве топлива для него можно использовать:.

Напольный пиролизный котел в помещении, окрашенный в синий цвет термостойкой краской. Пиролизный котёл имеет несколько особенностей при подключении.

Разложению топлива мешает низкая температура теплоносителя, поэтому на обвязку устанавливается трехходовой клапан. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто.

Пиролизный котел – что это?

Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива. Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция. Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов. Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки.

Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам. В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит.

Даже при малом проценте резко падает КПД.

Это происходит потому, что тепловая энергия превращается в пар. Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией. Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается. Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём.

Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:. Именно это становится спусковым крючком для начала горения. Но для правильного процесса в камере должна поддерживаться оптимальная температура. В результате пиролизного горения получается дым, который абсолютно безвредный для окружающей среды.

Устройство длительного горения позволяет максимально использовать твердое топливо. В итоге остается совсем мало отходов. Потенциал древесины раскрывается лучше, выделяется больше тепла и можно отопить большие площади.

Чем топить пиролизный котел?

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

• дрова;
• торф в брикетах;
• антрацит;
• древесные гранулы и брикеты;
• бурый уголь;
• кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Чем топить котел

Чем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова

Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%.. В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом

Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Котел пиролизный

Схема подключения в деталях

Мало купить отопительный аппарат, его необходимо еще и правильно установить, а также подсоединить к системе.

Подключение пиролизного котла может быть выполнено несколькими способами:

1. Простым
2. С контуром подмеса
3. С гидрострелкой
4. С аккумулирующей емкостью и контуром ГВС

В первую кроме самого аппарата входят: циркуляционный насос, расширительный бак и группа безопасности. При таком подключении возможно возникновение незначительного количества конденсата, но на его скопление реагирует блок управления. В этом случае он отключает подачу электроэнергии на насос и тем самым предотвращает появление большого количества конденсата.

Вторая схема подключения пиролизного котла, кроме ранее перечисленных узлов, включает в себя также контур подмеса и краны, необходимые для регулировки количество теплоносителя. Она несколько лучше простой и полностью исключает образование конденсата на стенках котла.

Третья чаще всего применяется для систем с несколькими отопительными контурами и содержит гидрострелку. Ее главная роль – это исключение гидравлического воздействия насосов между собой. Но также она способна осуществлять дегазацию отопительной системы.

И последняя – это схема работы пиролизного котла с Laddomat 21. В нее входят аккумулирующий бак и контур горячего водоснабжения идеальную работу которых обеспечивает дополнительный блок. Подбор объема емкости осуществляют по следующим показателям: не менее 25 литров на 1 кВт мощности.

Данная схема, благодаря наличию в ней блока Laddomat 21, способна заместить классическую схему подключения, состоящую из отдельных элементов. Она работает в следующем режиме. Нагрев воды до заданного значения осуществляется за счет регулировки ее поступления из накопительного бака при помощи вентиля терморегулятора. Он увеличивает или уменьшает сечение прохода обратной линии и тем самым влияет на достижение теплоносителем заданных показателей.

Кроме этого наличие в ней аккумулирующей емкости позволяет добиться работы котла в оптимальном режиме. А при внезапном отключении электричества, позволяет поддерживать температуру теплоносителя на заданном уровне в течение двух суток.

Какая схема подключения пиролизного котла, из рассмотренных выше, будет оптимальной, зависит от специфики системы отопления, а отчасти и наличия свободной денежной суммы.

Но в любом случае они должны удовлетворять следующим условиям:

• Отвечать требованиям безопасности
• Обеспечивать хорошую циркуляцию теплоносителя в системе

И не стоит забывать, что чем более качественно укомплектована обвязка котла, тем экономнее он будет в работе и удобнее в эксплуатации и обслуживании.

Сборка котла по готовому проекту

Проще всего будет построить своими руками твердотопливный котел из кирпича. Его конструкция популярна и не требует сложных расчетов. Использовать такой котел можно сразу в нескольких целях, поэтому устанавливают их преимущественно на кухнях. Примечательно, что самостоятельно собрать такой агрегат смогут даже новички.

В процессе работы понадобится болгарка, сварочный аппарат с электродами, листовая сталь, кирпич, материалы для печного раствора, трубы и металлические уголки. Тем, кто никогда не держал в руках сварку, лучше всего выполнить резку деталей по чертежу котла на твердом топливе, а сварочные работы перепоручить профессионалу

Это важно, так как качество швов напрямую влияет на долговечность котла.

Положительный момент самостоятельного сооружения отопительного оборудования состоит в том, что можно подобрать размер твердотопливного котла и топки, а также рассчитать его мощность под конкретные нужды. Кроме того, в нем можно предусмотреть варочную поверхность или кирпичный свод, чтобы тепло аккумулировалось в процессе горения дров, а затем перераспределялось в систему отопления.

Теплообменник чаще всего делают прямоугольным, используя для этого прямоугольный профиль и трубы сечением 40-50 мм. Благодаря профилям облегчается стыковка труб, а швы получаются более прочными.

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Используемое топливо

В качестве топлива необходимо использовать древесину, диаметр которой 100-250 мм, а длина 380-450 мм. Топливные брикеты должны быть размером 30×300 мм. В процессе сжигания дров допускается применять мелкие древесные опилки. Однако добавлять их следует не более 30% от общего объема загрузочной камеры. Только в этом случае схема самодельного пиролизного котла будет эффективной. Кроме того, данные устройства способны сжигать влажные дрова, но при условии, что их процент влажности будет не более 40.

Чтобы обеспечить функционирование такого котла на максимальной мощности, необходимо использовать только сухое топливо. Так как способность выделения топливом энергии определяется с учетом наличия воды в дровах.

Принцип работы пиролизного котла

Химический процесс разложения древесины под высокотемпературным воздействием (от 200 до 800 °С) с ограниченным доступом кислорода называется пиролизом

Действие пиролизного котла основано на принципе сухой перегонки. Нагревание дров при недостатке кислорода приводит к образованию древесных кокса и газа. Полученный газ при смешивании с кислородом возгорается. Одновременно происходит взаимодействие и с углеродом. Продукты сгорания, выходящие из котла, содержат уменьшенное количество вредных веществ. Твёрдая часть древесины, сгорая, выделяет тепловую энергию.

Пиролизный эффект можно получить от сжигания топлива различных видов:

• дрова (бруски размером не более 450×250 мм );
• измельчённые ветки;
• брикеты;
• опилки;
• пеллеты (древесные гранулы);
• торф;
• кокс;
• уголь.

Древесина — наиболее эффективный вид топлива, выдающий большое количество пиролизного газа. К дровам можно подмешивать ветки и опилки в размере, не превышающем 25% общего объёма, для сохранения КПД (коэффициента полезного действия) на высоком уровне.

Отличием устройства пиролизных котлов от традиционных выступает наличие двух топочных камер: топливной (газификации) и сгорания.

Конструкции пиролизных котлов отличаются в зависимости от способа подачи воздуха: естественный, использующий тягу дымохода, и принудительный, нагнетающий воздух вентилятором.

В установках с естественной тягой вторичная камера расположена над главной топкой и поток воздуха проходит снизу вверх. При искусственной тяге наоборот: главная топка — под вторичной камерой и направление воздуха — сверху вниз.

Для чего он необходим

Пиролизные котлы становятся всё более популярными из-за роста стоимости других энергоносителей. Отопление помещений обходится всё дороже. Дрова — самый дешёвый вид топлива для традиционных котлов, но их требуется много.

Использование дополнительной энергии от сгорания газа, выделенного при пиролизе древесины, позволяет получить значительно больше тепловой энергии.

По сравнению с котлами, работающими на других видах топлива, устройства пиролизного принципа действия имеют следующие преимущества:

• снижение расхода воздуха на процесс горения газа;
• меньшее количество отходов — сажи и пепла;
• уменьшение в 3 раза выделения вредных веществ и компонентов;
• увеличение времени работы котла (временной промежуток между загрузками топлива (до 12 часов);
• возможность регулировки производительности котла в пределах 30–100%;
• облегчение процесса управления сгоранием пиролизного газа.

Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений

Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают

Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

• большая масса котла предполагает наличие отдельного фундамента;
• затруднения в процессе сборки и высокие затраты на транспортировку;
• чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
• большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Требования безопасности и правила эксплуатации

Несоблюдение правил пожарной безопасности при установке котла может привести к пожару, к тому же это ставит под угрозу здоровье и жизнь вашей семьи.

Основные правила которые требуется учесть:

1. Устанавливаться котел, должен в специально отведенном для этого месте (котельная);
2. Под основанием котла должна быть вымощена площадка из кирпича либо залита бетоном;
3. Расстояние между котлом и стенами не должно быть меньше 30 см. Окружающие котел стены должны быть обшиты листами металла;
4. Обязательное наличие вентиляционного отверстия в котельной, для постоянного притока свежего воздуха.

Важно! Утепленный дымоход предотвратит образование на его стенках конденсата, что увеличит эксплуатационный срок службы трубы. Настройка правильного функционирования котла после установки также имеет свои особенности

В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия

Настройка правильного функционирования котла после установки также имеет свои особенности. В норме котел не дымит. Перед первым включением котел подсоединяется к дымоходу и наполняется водой. На котле размещается терморегулятор для контроля показателей температуры жидкости. Чтобы смонтировать термометр в котлах предусмотрены специальные отверстия.

Последовательность включения котла:

1. Вентилятор подключается к электросети и проверяется на работоспособность. Воздушные заслонки должны быть на среднем положении.
2. В загрузочный бункер необходимо положить небольшое количество бумаги и щепок. Дверцы камеры потребуется закрыть.
3. Открывается дроссельная заслонка дымохода, включается вентилятор и поджигается бумага.
4. После разгорания дров форсунка перекрывается.
5. Через нижний отсек сжигания выполняется контроль горения.
6. После закипания жидкости потребуется отключить вентилятор. Пламя погаснет, а вода начнет остывать.

Топить дровами не слишком удобно, поскольку в обычных условиях древесина сгорает очень быстро, а значительная часть тепла при этом не используется. Приходится постоянно загружать топливо в котел или печь. Пиролиз предполагает создать такие условия, при которых топливо сгорает значительно медленнее, отдавая при этом заметно большее количество тепла.

Перед началом работ рекомендуется внимательно изучить схему устройства пиролизного котла, чтобы понять принципы его функционирования и избежать ошибок

На ней отражено положение таких необходимых элементов, как:

• отверстие для воздуха;
• камера сгорания;
• дымовые каналы;
• трубы для подачи и отвода воды;
• регуляторы;
• место установки вентилятора и т. п.

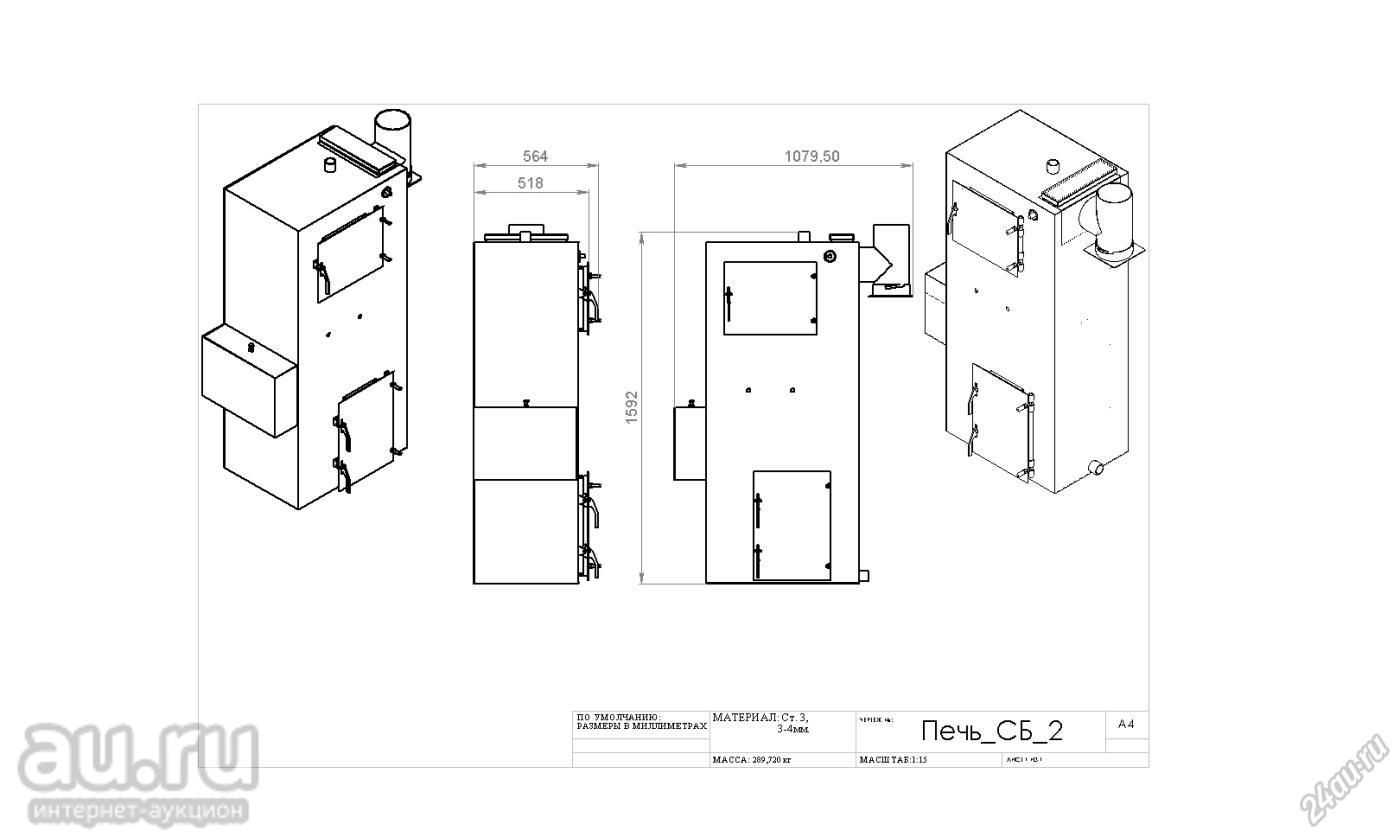

На этом чертеже подробно представлена конструкция пиролизного котла, который можно сделать своими руками. Рекомендуется точно соблюдать все указанные разработчиком размеры

Чтобы сделать своими руками пиролизный котел подходящей мощности, нужно изготовить элементы соответствующего размера. Правильное соотношение размеров гарантирует успешный результат

Котел мощностью 25-30 кВт может стать оптимальным выбором для небольшого дома. Изготовление небольшого агрегата позволит сэкономить и время, и средства.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Выбираем тип твердотопливного нагревательного элемента

Самый экономичный твердотопливный котел отопления – это пиролизный тип или прибор верхнего горения. Для самостоятельного изготовления первый вариант сложен. Прибор верхнего горения несколько проще спроектировать, но здесь чертежи и расчеты должен выполнять специалист, что стоит немалых денег

Именно потому люди, которые хотят недорогие котлы отопления на твердом топливе, должны обратить внимание на конструкции традиционного строения

Прежде чем приступать к проектированию, также нужно учесть, какой тип энергоносителя в регионе считается самым доступным. Если это дрова, то топочная камера должна иметь большие размеры. Ведь обеспечить нормальный температурный режим в доме может только большой объем древесины. В случае с маленькой топкой энергоноситель нужно будет постоянно подкладывать, что не очень удобно.

Если в качестве основного топлива планируется использование угля, то топку можно сделать маленьких размеров, таким образом, сэкономив на конструкционных материалах. Уголь отличается энергоэффективностью и его большое количество в топке может повысить температуру теплоносителя до критического уровня, что может повлечь за собой аварию.

Плюсы и минусы

К отрицательным характеристикам твердотопливного котла относят:

• очень высокая стоимость;
• необходимость подготавливать дрова, которые должны быть абсолютно сухими;
• работает от электрической сети.

Несмотря на минусы, у газогенераторного устройства есть и плюсы. Это:

• комфортное тепло с пиролизным котлом;
• достаточно прост в использовании;
• выделяется очень маленькое количество вредных элементов;
• способен довольно долго работать после того, как будет положено топливо;
• можно применять при любом виде системы подачи тепла;
• можно полностью автоматизировать процесс;
• применяется для утилизации таких материалов, как пластмасса, резина и полимеры.

Данный вид твердотопливного кола для отопления в своей особенности конструкции имеет несколько участков: отделения для топки, теплообменник и узел, который подводит воду к устройству.

При самостоятельно сборке пиролизного котла, необходимо правильно сделать схему и чертеж. Затем по ней собрать агрегат, который сразу же можно проверить, а в дальнейшем использовать в быту. Для создания необходимо лишь проследить за герметизацией труб отопления, которые подводят воду, чтобы избежать различных неприятностей в будущем. При правильной сборке котла длительного горения, оборудование очень быстро нагревается до нужной температуры, потратив всего полчаса.

Фото схемы пиролизного котла

Любая газогенераторная машина в своей конструкции содержит две камеры. Одна камера котла служит для наполнения ее необходимым топливом, где происходит разложение на сухие остатки и горючий газ. Он перемещается в следующее отделение. Внутрь оборудования подается дополнительный воздух с помощью специального вентилятора, для того, чтобы эффективнее происходило горение дров. Дым, образующийся в данном процессе, удаляется через установленный дымосос. Камеры отделены между собой колосником, изготовленным из чугуна.

При больших значениях температурного режима и отсутствия кислорода, из древесины выделяется газ, при смешивании его с потоками воздуха происходит нагревание теплообменника до 1200 градусов. После этого тепло передается теплоносителю системы. Отработанные газы выходят через специальную трубу дымохода. В состав входит смесь паров воды и углекислого газа. В дымоходе рекомендуется сделать слой материала, который состоит из минеральной ваты, покрытой сверху специальной фольгой. Он делается для того, чтобы при охлаждении не образовывались деготь и конденсат, которые могут оказать довольно негативное воздействие на трубу.

Все отделения котла на пиролизе оснащены огнеупорочной футеровкой, которая выкладывается из шамотного кирпича. Именно она создается благоприятные условия для сгорания топлива в пиролизном котле.
