Особенности и схема сварочного инвертора ресанта саи 220

Сварочный инвертор не включается

«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы. Посмотреть и скачать схему можно здесь.

В этом сварочном аппарате для питания низковольтных цепей применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN. Аналоги — отечественный 1114ЕУ7, Импортные UC3842AN отличается от BN только меньшим потребляемым током, и КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения) Красным отмечены напряжения которые выдавал уже рабочий ИБП

Обратите внимание на то, что измерять напряжения 25V нужно не относительно общего минуса, а именно с точек V1+,V1- и также V2+,V2- они не связанны с общей шиной

Ключ ИБП выполнен на транзисторе, полевик 4N90C. В моём случае транзистор остался целым, а вот микросхема потребовала замены. Также был в обрыве резистор R 010 — 22 Om/1Wt. После этого блок питания заработал.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

В трансформаторе один из концов обмотки был оборван от вывода.

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание. Частично проверить микросхему можно при наличии вольтметра и регулируемого стабилизированного источника постоянного напряжения

Для полной проверки нужны генератор сигналов и осциллограф

Частично проверить микросхему можно при наличии вольтметра и регулируемого стабилизированного источника постоянного напряжения. Для полной проверки нужны генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания. Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение на микросхеме имейте в виду, что ниже 10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

Ниже приведена структурная схема UC3842.

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат. Вышел из строя из за падения на бок. Это произошло потому, что за время работы винты скрепляющие корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора K 30N60HS Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

На этом всё! Если нашли полезной эту статью, оставляйте Ваши комментарии, делитесь с друзьями нажав на кнопки соцсетей.

Почему мой ноутбук не включается?

Обновлено: 30.04.2020 от Computer Hope

Если ваш ноутбук не включается или не загружается при включении, вы можете предпринять несколько шагов для решения проблемы.

Ниже приведены действия по устранению неполадок, помогающие определить, что может препятствовать включению вашего ноутбука. Мы рекомендуем пройти каждый из них для достижения наилучших результатов.

Подключите кабель питания

Хотя это может показаться очевидным, если ваш ноутбук работает только от батареи, подключение адаптера переменного тока может решить проблему.Убедитесь, что шнур адаптера правильно подключен на обоих концах. Если ноутбук работает с подключенным адаптером, аккумулятор разряжен или неисправен.

Отключить от док-станции

Если ваш ноутбук использует док-станцию, отсоедините ее и попробуйте подключить шнур питания напрямую к ноутбуку. Затем попробуйте включить ноутбук.

Извлеките и снова подключите аккумулятор

Заметка Многие новые ноутбуки (особенно MacBook) используют архитектуру, которая не позволяет извлекать их батареи.Если в вашем ноутбуке нет съемного аккумулятора, перейдите к следующему разделу.

Ноутбук также может находиться в состоянии питания, которое препятствует его загрузке. Отсоедините кабель питания, а затем извлеките аккумулятор из ноутбука. Оставьте оба отключенных от ноутбука хотя бы на минуту. Затем вставьте аккумулятор обратно в ноутбук, подключите кабель питания и попробуйте включить ноутбук.

Слить компьютер электричества

Иногда остаточный электрический заряд может препятствовать включению ноутбука.Вы можете думать об этом как о «электрическом сабо». Выполняя следующие шаги, вы эффективно истощаете свой ноутбук от любого электричества и начинаете сначала, что часто приводит к его включению.

Отсоедините адаптер переменного тока и выньте аккумулятор.
Удерживайте нажатой кнопку питания в течение тридцати секунд, чтобы разрядить всю остаточную мощность ноутбука.
Не заменяя батарею , снова подключите адаптер переменного тока к ноутбуку.
Нажмите кнопку питания, чтобы включить ноутбук.
Если ноутбук включается, выключите его как обычно.
Когда ноутбук выключен, вставьте аккумулятор обратно в ноутбук.
Включите компьютер и убедитесь, что он загружается правильно.

Заметка Если этот процесс не работает для вас, повторите и удерживайте кнопку питания в течение одной минуты или дольше на втором шаге.

Плохое оборудование

После выполнения описанных выше действий по устранению неполадок, если ваш ноутбук по-прежнему не включается, возможно, проблема в аппаратном сбое.Наиболее вероятный аппаратный компонент — это материнская плата или процессор. К сожалению, для определения причины, по которой ноутбук не работает, требуется более глубокое устранение неполадок. Если неисправная аппаратура является основной причиной, для ее устранения может потребоваться ремонт или замена этого аппаратного компонента.

Рекомендуем обратиться к производителю ноутбука за рекомендациями по его ремонту. Вы также можете взять ноутбук с собой в мастерскую по ремонту компьютеров, так как они могут диагностировать проблему и заменить неисправное оборудование.

САИ 160

Относится к категории бюджетных. Букварь для новичка в сварке. Однако позволит сварить, допустим, тепличку на огороде. Если ваши запросы по части свариваемых конфигураций тоже непритязательны – это то, что надо!

Что можно сделать, имея под рукой сварочный ток в 160 Ампер Наложить заплату на емкость типа бочки или ликвидировать течь в садовом водопроводе.

Заняться сооружением забора на своем участке. Сварить простые, но с изюминкой ворота. Для стандартного «набора» дачного сварщика – достаточно.

Начать работу просто. Розетка + 220 вольт. Принцип действия одинаков для всех моделей САИ. Мощность небольшая, потому много трат за электроэнергию не предвидится. Для электрода достаточен диаметр от 2-х до 3-х мм.

Бюджетный вариант также имеет функции «антизалипание» и «горячий старт». Начинающим умельцам он существенно упростит работу. Комплект САИ160 схож с прочими инверторами.

Речь идет о сварочных кабелях, держаке и массе. Отдельной покупкой станет маска. В этом случае есть свое преимущество. В торговой сети сами подберете себе нужный размер, учтете специфику сварки, которая вам предстоит.

В комплекте может быть лишь скромная маска-щиток, век у которой может оказаться неприятно коротким. Производитель о вышеупомянутых нюансах думать не будет. Покупая САИ 160, позаботьтесь и о кабелях. От комплектных суперкачества вряд ли стоит ожидать. Ниже схема аппарата.

Как пользоваться сварочным аппаратом Ресанта 190

Перед тем, как приступить к работе, следует внимательно ознакомиться с требованиями безопасности. Порядок выполнения работ:

зачищается поверхность свариваемых деталей. На расстоянии 1-2 см от сварочного шва материал должен быть очищен от краски, масла, пыли и прочих загрязнений;
удерживая сварочную маску перед лицом, необходимо поджечь дугу. Наиболее эффективным считается метод «чиркания» – по принципу поджига обыкновенной спички;
после активации сварочной дуги, нужно ее удерживать. Для этого необходимо придерживаться расстояния от электрода до поверхности металла, которое равняется расходника. Угол наклона по вертикали желательно выдерживать в диапазоне 20-30 градусов;
по завершению формирования сварочного шва электрод следует отвести немного назад, а потом резко вернуть в начальное положение, чтобы ванночка наполнилась расплавом;
шлак очищается при помощи специального сварочного молоточка или жесткой металлической щетки;
заменять электрод и двигать свариваемые элементы безопаснее с использованием диэлектрических плоскогубцев;
при смене электрода нужно выключать сварочный аппарат, предварительно снизив силу тока до минимального значения.

В целях безопасности запрещается:

эксплуатировать оборудование в помещении с высокой влажностью или на открытой площадке во время дождя;
применять абразивные и режущие средства металлообработки в непосредственной близости к инвертеру. Это приведет к попаданию мелких металлических частиц внутрь, что в конечном итоге приведет к выходу оборудования из строя;
работать, если повреждена изоляция на питающем или сварочном кабеле;
включать аппарат принесенный из холода в теплое помещение. Нужно дать оборудованию постепенно нагреться (адаптироваться), чтобы избежать образования конденсата.

Схемы и неисправности

Далее прикреплено несколько схем, которые помогут специалистам разобраться с принципами устройства и работы оборудования.

Иногда случаются неисправности, которые пользователь может устранить самостоятельно. Это, как правило, мелкие дефекты, для исправления которых не требуются специальные знания или навыки. Серьезные поломки вынуждают владельцев обращаться в сервисные центры или специализированные ремонтные мастерские. Итак, теперь детальнее:

Перегрев оборудования или неисправности блока питания. В этом случае нужно прибегнуть к помощи специалистов и обратиться в мастерскую.
Не отсвечивает индикатор сети. Прежде всего, необходимо проверить, включена ли вилка в розетку и положение тумблера на панели управления. Если здесь все в порядке, то к решению нужно подключить электрика.
Оборудование не работает на полную мощность. Причиной такого может быть влажная поверхность электрода или слишком маленькое напряжение в сети электроснабжения.
Отсвечивает индикатор перегрева. Нужно снять корпус и проверить засоренность системы охлаждения, при необходимости очистить. Если манипуляции не помогли улучшить ситуацию, следует обратиться в мастерскую.
Отключение вентилятора при отсутствии сигнала перегрева. Обратиться в сервисный центр.
Долго мигают индикаторы при первом включении. Работа в режиме аргоновой сварки характеризуется нестабильностью дуги. Аппарат нуждается в ремонте с привлечением специалистов.
Инвертор перестает работать, издавая громкий щелчок. Причиной может стать подгоревший контакт или проводка. Требуется проверка регулируемых накладок и реле.
При включении пробивает массу. Свидетельствует о нарушении изоляции проводки. Нужно внимательно ее проверить.
На лицевой панели мигают два диода, а вентилятор синхронно с ними включается-выключается. Такое поведение узлов оборудования свидетельствует об неисправностях системы охлаждения. Скорее всего вышла из строя управляющая микросхема. В случаях, когда питание кулера прерывает реле, то его следует сменить на новое.
Индикаторы мигают, реле срабатывает, а вентилятор включается. Через одну секунду все выключается и процесс повторяется заново. Необходимо проверить сопротивление R43 (обозначено на схеме – 51Ом, 12В), диод D14 и выходные транзисторы.
Слишком легко прокручивается ручка регулировки силы тока. Со временем крепление ослабляется и разбалтывается. Нужно проверить и заменить изношенную часть.
Вентилятор разрушился. Материал, из которого он изготовлен, очень хрупкий. Попадание постороннего предмета или ветки неизбежно приводит к разрушениям. Деталь необходимо заменить.
Трескается оплетка на проводе при работе на морозе. Не всякая проводка предназначена для работы в условиях отрицательной температуры. Нужно прекратить работу или приобрести соответствующий кабель.

Инверторный тип сварочника

Старые трансформаторные модификации сварочного аппарата имеют очень низкую цену, высокую ремонтоспособность, но обладают существенными недостатками: габаритами, значительным весом и зависимостью от напряжения сети. Выходной ток электронного счетчика ограничен потреблением электроэнергии до 4,5 кВт. Для сварочных работ при использовании толстых металлов потребление тока возрастает, и этот процесс оказывает значительную нагрузку на старые линии электропередачи, на которых попадаются также и скрутки (ведь в бывших странах СНГ они редко подлежат замене на новые).

На смену пришли сварочные аппараты инверторного типа, особенности функционирования которых существенно отличается.

Особенности функционирования

Сфера применения разнообразна, начиная от домашнего хозяйства и заканчивая предприятиями. Основная задача — обеспечение стабильного горения и поддержания сварочной дуги при выполнении сварочных работ, благодаря применению тока высокой частоты. Работа сварочного инвертора основана на принципах:

Преобразования переменного входного напряжения 220 В в постоянное (постоянный ток преобразовывается в высокочастотный переменный ток несинусоидального характера).
Последующее выпрямление высокочастотного тока (частота сохраняется).

Принцип работы и основные характеристики

Для поиска неисправностей инверторных сварочных аппаратов нужно ознакомиться с его структурной схемой. Она состоит из следующих элементов:

Выпрямитель.
Инвертор.
Трансформатор.
Выпрямитель высокочастотный.
Схема управления и стабилизации (драйвер и плата управления).
Регулятор тока сварки.

Благодаря такому устройству происходит снижение массы и габаритов. Использование импульсного трансформатора позволяет получать мощные токи во вторичной обмотке. Следовательно, сварочный инвертор представляет собой обыкновенный импульсный блок питания, как в компьютере, но с достаточно большой мощностью. С увеличением частоты происходит снижение массы и габаритов трансформатора (обратно пропорциональная зависимость). Для получения высокой частоты применяются мощные ключевые транзисторы.

Происходит переключение с частотой от 30 до 100 кГц (зависит от модели САИПА). Транзисторы только работают от постоянного напряжения (U), преобразуя его в ток высокой частоты. Получается постоянный ток из выпрямителя (выпрямление сетевого напряжения 50 Гц). Кроме того, в состав выпрямителя входит конденсаторный фильтр. При пропускании тока через диодный мост отсекаются отрицательные амплитуды переменного U (диод пропускает ток только в одном направлении). Положительные амплитуды не являются постоянными и получается постоянное U с заметными пульсациями, которые необходимо сглаживать при помощи конденсатора большой емкости.

В результате преобразований на выходе фильтра появляется U постоянного тока свыше 220 В. Диодный мост и фильтр образуют БП инвертора. Транзисторы подключаются к понижающему импульсному высокочастотному трансформатору, рабочие частоты которого составляют от 30 до 100 кГц (30000.100000 Гц), превышающие частоту питающей сети в 600 или 2000 раз. В результате этого происходит заметное уменьшение массы и габаритов.

Наиболее распространенными моделями являются ресанта САИ 220 (220а, 220к), а также и 190 (190а) модель. Сварочные инверторы обладают похожими характеристиками, отличающимися током сварки:

Диапазоны сетевого напряжения: 145.270 В.
Максимальная сила тока: до 35 А.
Напряжение при холостом ходе: 75.85 В.
Напряжение формирования дуги: 22.30 В.
Диапазоны тока сварки: 5.270 А.
Продолжительность нагрузки (ток максимальный): 4.8 мин.
Максимальный диаметр (d) электрода: 5 мм.
Масса: около 5 кг.

Схема и ремонт

Если нет желания отдавать сварочник в ремонт и хочется разобраться самостоятельно (ведь схема не такая сложная), то нужно найти и изучить схему и неисправности РЕСАНТА САИ 190. Если есть опыт, то схему можно не использовать вообще, которая нужна только для удобства и быстрого поиска неисправностей. Для иллюстрации примера приведена схема сварочника инверторного типа РЕСАНТА САИ 220 (190), а также отмечены основные радиоэлементы, которые часто выходят из строя.

Схема 1 — Электрическая схема сварочного инвертора ресанта САИ 220.

Для ремонта аппарата нужно разобрать типовые неисправности и способы их устранения.

Типовые неисправности

Иногда сварочный аппарат инверторного типа дает сбой. Причины и последствия могут быть разнообразными. Если есть возможность, то следует сдать его в ремонт. Однако многие захотят сделать его самостоятельно. Благодаря такому решению вопроса можно повысить свои знания в области электротехники, ведь электрических приборов очень много и на их ремонте можно существенно экономить. Неисправности следует классифицировать на простые и сложные. К простым относятся:

Перегрев из-за пыли.
Обрыв проводов.
Потеря мощности (из-за влажного корпуса).
Пробивание массы на корпус.
Плохие контакты.
Залипание электрода.

Любой электрический прибор не любит пыль, так как она затрудняет отдачу тепла, является проводником тока (возможно КЗ). Даже при качественной уборке помещения пыль все равно будет. Регулярное обслуживание не только способно продлить срок эксплуатации приборов, но и оградит от множества проблем финансового и ремонтного характера.

Обрыв проводов бывает в тех местах, которые подвержены постоянным перегибам. Перегиб проводов очень сложно отследить, и часто это приводит к КЗ. Кроме того, на колодках, держащих электрод, разбалтываются контакты, делая сварку менее качественной или невозможной. Периодически все контакты нужно подтягивать.

Работа во влажном также влияет на работу сварочника. Может произойти потеря мощности. В этом случае необходимо избегать таких условий работы.

При пробивании массы на корпус (выбивает предохранитель и счетчик) нужно проверить места соприкосновения токоведущих частей с корпусом и заизолировать провод.

Кроме того, при нестабильной дуге следует проверить качество электродов и выставленный ток.

Поломки сложного типа

К поломкам сложного типа относятся неисправности какого-либо радиоэлемента и требуют дополнительных знаний. Если нет опыта в ремонте радиоаппаратуры, то существует 2 способа решения проблемы:

Отдать квалифицированному специалисту.
Приобрести опыт в этой сфере и сделать все самостоятельно.

Следует обратить внимание на правила техники безопасности при ремонте аппаратуры и быть очень аккуратным. На самом деле, в ремонте своими силами нет ничего сложного

Необходимо лишь открыть интернет и найти все детали сварочника инверторного типа. В интернете существует множество информации о проверке конкретной детали. Даже есть и проверка микросхем в домашних условиях.

Схема сварочного аппарата Ресанта-160

А если вам понадобится большая длина, то можно отдельно докупить удлинитель.

Несмотря на это действительно во многих мастерских, а также на стройплощадках я встретил именно инверторы Ресанта В первую очередь хочу сказать, что сразу же после магазина, в котором я купил инвертор, я пошел в ближайший магазин электротоваров и купил 3 метра надо было 4 все таки брать кабеля ВГ 16мм.

Я ни раз проверял, как он работает в условиях старой электропроводки и низкого напряжения, проблем с выбитыми пробками или еще чем то не возникало. Для дачи, своего дома и мастерской обычному человеку с лихвой хватит ампер, а если хочется быть психологически расслабленным переплачивайте и берите ампер, но не стоит переплачивать за ампер, которые вы не будете никогда использовать.

Вы можете без проблем возить его с собой на дачу в электричке, а на зиму увозить в квартиру. Последний факт особенно прельщает тех, кто во время учебы старается улучшить свои навыки сварки и выполняет мелкий выездной ремонт у других людей. Несмотря на это действительно во многих мастерских, а также на стройплощадках я встретил именно инверторы Ресанта В первую очередь хочу сказать, что сразу же после магазина, в котором я купил инвертор, я пошел в ближайший магазин электротоваров и купил 3 метра надо было 4 все таки брать кабеля ВГ 16мм. Для тех у кого по тем или иным причинам инвертор сломался, выкладываю электрическую принципиальную схему Запись добавлена

Он послушен, не требует каких-то дополнительных умений или знаний. Он также подойдет для изучения азов сварки. Также отметим, что аппарат способен варить и при минусовой температуре, и при очень жаркой погоде. Радует возможность работать ювелирным током А, да и в целом постоянный ток в сварке выигрывает у переменки.

Подробности файла Ресанта САИ-160

Возникли вопросы по ремонту инверторов? Это важный плюс, поскольку Ресанта может похвастаться развитой сетью сервисных центров по всей России. Подключение такое же простое, как и в случае с другими моделями САИ.

Благодаря этим функциям процесс обучения пройдет легче и быстрее. Не сказать, что этого мало. Возникли вопросы по ремонту инверторов?

Радует возможность работать ювелирным током А, да и в целом постоянный ток в сварке выигрывает у переменки. А ведь электрод ведется вручную. Поскольку для его полноценной работы придется докупить стабилизатор. Производитель позиционирует данный аппарат как бытовой, и мы с этим согласны. Ресанта САИ 160 — снова ремонт дежурки

Преимущества использования инвертора данной модели

Как и во многих моделях современных инверторных устройств, в данном сварочном аппарате предусмотрен ряд опций, обеспечивающих высокое качество выполнения сварных соединений. Благодаря таким опциям также решается очень важная задача – минимизируется влияние квалификации сварщика на качество формируемого соединения.

К таким опциям, которые хорошо знакомы многим сварщикам, относятся:

автоматическое отключение устройства в том случае, если происходит перегрев элементов принципиальной схемы (такая опция возможна благодаря наличию специального термодатчика);
«Горячий старт» – опция, которая обеспечивает быстрое зажигание сварочной дуги за счет автоматической подачи на нее тока повышенной силы;
«Антизалипание» – функция, предусматривающая автоматическое отключение сварочного тока в тот момент, когда кончик электрода приваривается к поверхности деталей;
«Форсаж дуги» – опция, которая обеспечивает автоматическое увеличение силы сварочного тока в момент сокращения длины дуги и дает возможность предотвратить залипание электрода.

Мощность аппарата позволяет выполнять сварочные швы электродами до 5 мм, но ток потребления при этом составляет около 30 А

В рассматриваемом сварочном инверторе предусмотрена усиленная защита элементов принципиальной схемы от перегрева. Такую защиту обеспечивают несколько особенностей конструкции:

наличие сразу двух вентиляторов, улучшающих процесс охлаждения устройства;
высокая устойчивость электронных схем к перегреву;
использование термодатчика, автоматически отключающего оборудование в момент перегрева.

Перечисленные опции одинаково полезны как начинающим, так и опытным сварщикам, так как позволяют избежать многих неисправностей инвертора, связанных с перегревом электронной начинки, а также значительно расширяют функциональность и область использования аппарата.

Крепкая ручка и пристегиваемый ремень добавляют удобства как при переноске агрегата, так и в процессе работы

К бесспорным преимуществам инвертора данной модели также стоит отнести следующие.

Исключительная мобильность инвертора обеспечивается не только его легким весом, но и наличием удобного наплечного ремня, благодаря которому устройство можно переносить в любое место, где необходимо проводить сварку.
Корпус и другие элементы инвертора отличаются повышенной устойчивостью к механическим повреждениям, которые могут быть вызваны ударами, падением или опрокидыванием оборудования.
Сварочный аппарат данной модели отличается исключительной компактностью (130х310х190 мм) и мобильностью.
При желании можно заказать комплектацию инвертора, предполагающую наличие специального чемоданчика с ручкой, в котором удобно хранить и перевозить не только сам аппарат, но и все необходимые кабели.
Конструкция инвертора допускает возможность его эффективной эксплуатации даже при достаточно низкой температуре окружающего воздуха (до –20). Однако при выполнении сварки в условиях низких температур следует строго следить за режимами нагревания и остывания оборудования.

Общая информация

Ресанта САИ-220 — это портативный сварочный инвертор, предназначенный для ручной дуговой сварки покрытыми электродами. Для его работы достаточно иметь розетку и бытовую электросеть 220В. При сварке можно использовать электроды диаметром до 5 миллиметров. Максимальное значение сварочного тока — 220 Ампер, чего достаточно для учеников и дачников. Напряжение холостого хода составляет 85В. Дуга поджигается без особых проблем, так что можно варить все типы металлов.

Комплектация в САИ-220 стандартная. Есть два кабеля с держаком и клеммой, сами кабели длиной 2 метра каждый. Также в коробке вы найдете кабель питания, его длина составляет 170 см. Мы считаем, что этого явно недостаточно для выполнения некоторых работ. Так что воспользуйтесь удлинителем.

Больше в коробке нет ничего. При необходимости можно купить модель с удобным кейсом, а также отдельно приобрести сварочную маску и другие средства индивидуальной защиты.

Аппарат оснащен дополнительными функциями «антизалипание» и «горячий старт». Сейчас эти функции есть даже в самых дешевых инверторах, поэтому ими не удивить. Но нельзя не отметить наличие такого функционала в САИ-220. Ведь функции «антизалипание» и «горячий старт» особенно понравятся тем, кто только начинает изучение азов сварки. Они упрощают и ускоряют вашу работу.

Устройство и функциональность

Сварочный аппарат Ресанта САИ 190 заключен в корпус прямоугольной формы, размеры которого составляют 350х140х250 мм. Он изготовлен из прочной качественной стали, а поверхность защищена лакокрасочным слоем. Благодаря большому плоскому основанию он устойчив на любой поверхности, в том числе и на уклонах. С двух сторон на корпусе предусмотрены прорези, которые служат для беспрепятственного проникновения воздуха. Кожух соответствует требованиям защиты класса IP21.

На задней крышке установлен включатель и вход для питающего кабеля, а спереди собрана панель управления. Она характеризуется простотой устройства и разобраться с функционалом сможет даже новичок. Здесь предусмотрен поворотный регулятор силы тока, индикатор сети и перегрева. Здесь же есть клеммы для подключения сварочных кабелей. В верхней части предусмотрены крепежи наплечного ремня.

Составные узлы и элементы расположены внутри корпуса. Основным элементом является трансформатор, преобразующий входной ток частотностью 50 Гц в постоянный. После этого ток снова преобразуется в переменный, но его частотность уже намного больше и составляет 20 кГц. Благодаря такой цепочке преобразований удается увеличить силу тока до 190 Ампер. Напряжение при этом составляет 85 В. Сам трансформатор имеет на поверхности ребра охлаждения, изготовленные из легкого сплава. Для лучшей циркуляции воздуха предусмотрены два вентилятора.

Надежность работы и полная безопасность эксплуатации обеспечивается встроенной системой защиты и предупреждения. Установлены температурные датчики, которые следят за повышением температуры и предупреждают пользователя в случае приближения опасного порога.

Принцип работы сварочного аппарата заключается в том, чтобы разжечь высокотемпературную дугу между поверхностью металла и электродом. В этой среде достигается высокая температура, которая заставляет металл плавиться. Расплав соединяемых кромок перемешивается, образуя прочную монолитную поверхность. «Бортовые» функции антизалипания и горячего старта обеспечиваются за счет автоматической регулировки силы рабочего тока.

Для быстрой активации дуги в момент приближения электрода к поверхности металла подается мощный электрический импульс. После загорания дуги ток резко снижается, исключая залипание электрода. Покрытие электрода горит и образует закрытую среду, не допуская контакта расплава с атмосферным кислородом и азотом. Это улучшает качество сварного соединения.

Практичность

Функция Anti Stick предотвращает залипание электрода на старте.
Система Hot Start повышает силу тока в момент касания электродом металла. Дуга зажигается легче.
Продолжительность работы на максимальном токе – 70%.
Принудительное туннельное охлаждение защищает инвертор от перегрева.

Система индикаторов

При перегрузке загорается предупредительная лампочка на передней панели.
Индикатор подключения к сети горит при включении прибора в сеть.

Компактность

Аппарат весит менее пяти килограмм. Вы перенесете его к месту работы одной рукой.
Небольшой корпус легко поместится в багажнике машины или на полке в мастерской.

В комплекте сетевой шнур, кабель держателя электрода (2м) и кабель с клеммой заземления.

Схемы сварочных инверторов ресанта

продаётся раскрученный сайт недорого обращаться в личку

В итоге всех долгих размышлений я решил брать именно Ресанту, в связи с проверенной временем схемотехникой, монтажом и надежностью подтвержденной большим количеством людей. Осталось лишь найти самый дешевый ценник, и я его нашел – 5300 рублей за непрофессиональную версию САИ 160А с гарантией 12 месяцев

Сразу хочу сказать, что FUBAG и Ресанта и др. этой ценовой категории, производства Китая, представительство в Риге (Латвия) лишь маркетинговый ход для российского потребителя и как видите вполне удачный. Несмотря на это действительно во многих мастерских, а также на стройплощадках я встретил именно инверторы Ресанта

В первую очередь хочу сказать, что сразу же после магазина, в котором я купил инвертор, я пошел в ближайший магазин электротоваров и купил 3 метра (надо было 4 все таки брать) кабеля ВГ 16мм.

кв и четыре луженые обжимные гильзы, все это потому, что провода, которые идут в комплекте с инверторами до безобразия короткие и первым делом нужно сразу решить с ними этот вопрос, методом простого наращивания.

В местах запрессованных трубок ничего не грелось, несмотря на то, что пришлось уменьшать сечение родного кабеля т.к. там 25 мм.кв алюминия или чего-то еще

Я никогда не мог себе представить, что сварочный аппарат может быть таким маленьким и легким, легко помещаться в мой 20л рюкзак, с которым я отправляюсь на велосипеде на дачу.

Также я не мог представить столь малое энергопотребление, широту регулирования тока от 10 до 160 ампер и уверенную работу с 4мм электродами (правда, пользуюсь сейчас исключительно 3мм).

Еще раз повторюсь, что сварочный аппарат я приобретал первый раз, не имел опыта в сварке, соответственно профессиональные дорогие модели сварочников не рассматривал, был интересен прибор для домашнего/гаражного использования, недорогой, но надежный и удобный в эксплуатации.

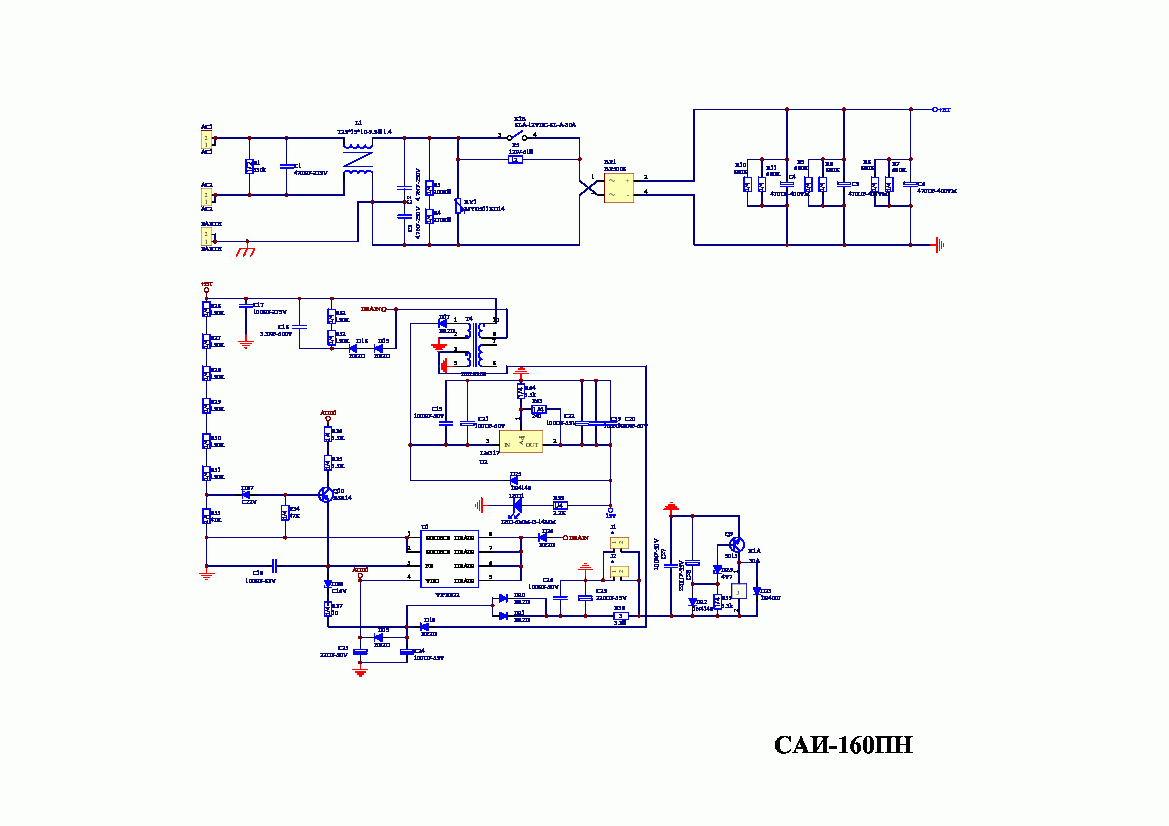

Особенности и схема сварочного инвертора ресанта саи 220: раскрываем суть
