Строительные леса своими руками: чертежи и фото

Порядок сборки и установки строительных лесов

Технологический процесс монтажа лесов всех типов состоит из сборки первого, второго, третьего и последующих ярусов и закрепления их на фасаде здания. Подробнее этот процесс будет рассмотрен ниже.

Осуществляя монтаж строительных лесов, следует учитывать ряд важных моментов:

• На время монтажа электрические провода, расположенные на расстоянии менее 5 метров от конструкции, следует обесточить или убрать в деревянные или пластиковые короба. Не допускается соприкосновение элементов строительных лесов с электропроводами.
• Сборку вспомогательной конструкции необходимо осуществлять в строгом соответствии с паспортом строительных лесов.
• Монтаж, как правило, начинают с угла здания или сооружения, вдоль которого планируется их установка.
• Под башмаки (подпятники) или винтовые опоры лесов устанавливают специальные подкладки из досок, толщина которых должна быть не менее 4-5 см.
• Если конфигурация стен не позволяет установить леса с опорой башмаков на землю, то леса монтируются на опорные устройства на высоте.
• Вертикальные элементы конструкции соединяются между собой по принципу «труба в трубу».
• Способ соединения горизонтальных и диагональных связей лесов зависит от их типа: для рамных лесов – при помощи флажковых замков; для хомутовых – с использованием специальных хомутов; для клиновых лесов используются специальные клинья.
• Вертикальность конструкции следует контролировать при помощи отвеса после установки каждого яруса.
• Леса закрепляются на стене при помощи анкеров или заводских металлических пробок. Для их установки в стене здания через каждые четыре метра в шахматном порядке бурятся отверстия, глубина и диаметр которых должны соответствовать выбранным анкерам.
• При укладке настилов нужно контролировать зазор между досками – не более 5 мм; выступы досок – не более 3 мм и перекрытие стыками настила опор – не более 200 мм.
• Для защиты от электрических разрядов леса обязательно оснащаются заземлением и молниеприемником.
• На рабочем и предохранительном ярусах лесов необходимо установить защитные ограждения.

Изготавливаем строительные леса из дерева или трубы своими руками

При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, строительные леса разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

 «Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны – доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать строительные леса. Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность  отрыва конвертов от стены

Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм,  приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня.  Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет: чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание Будьте осторожны работая на высоте. Соблюдайте технику безопасности на строительных лесах. Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции. Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте.

Строительные леса можно сделать своими руками

Если у вас возникла необходимость выполнить работы на фасаде, вам необойтись без строительных лесов.

Строительные леса являются временнми сооружениями, представляют собой металлические конструкции, которые используются в строительных, отделочных и реставрационных работах на зданиях и сооружениях. Приемущества данных конструкций в том, что их монтаж  и демонтаж осуществляют прямо на строительных площадках. При необходимости конструкцию легко переместить вдоль стены. К тому же строительные подмости являются удобной конструкцией для временного использования, находясь на которой, можно выполнять работы связанные с фасадом: утепление, отделка, покраска. Можно выполнять мелкие работы по реставрации деревянных оконных рам, сделать откосы оконных проемов.

Не только профессиональные строители, но и многие рядовые дачники, а также владельцы частных домов и загородных коттеджей нуждаются в приобретении строительных лесов со съемными настилами (подмостями) – ведь когда будет необходимость подкрасить фронтоны кровли или же обновить фасадную отделку дома, может потребоваться не просто лестница или стремянка, а что-то посерьезнее.

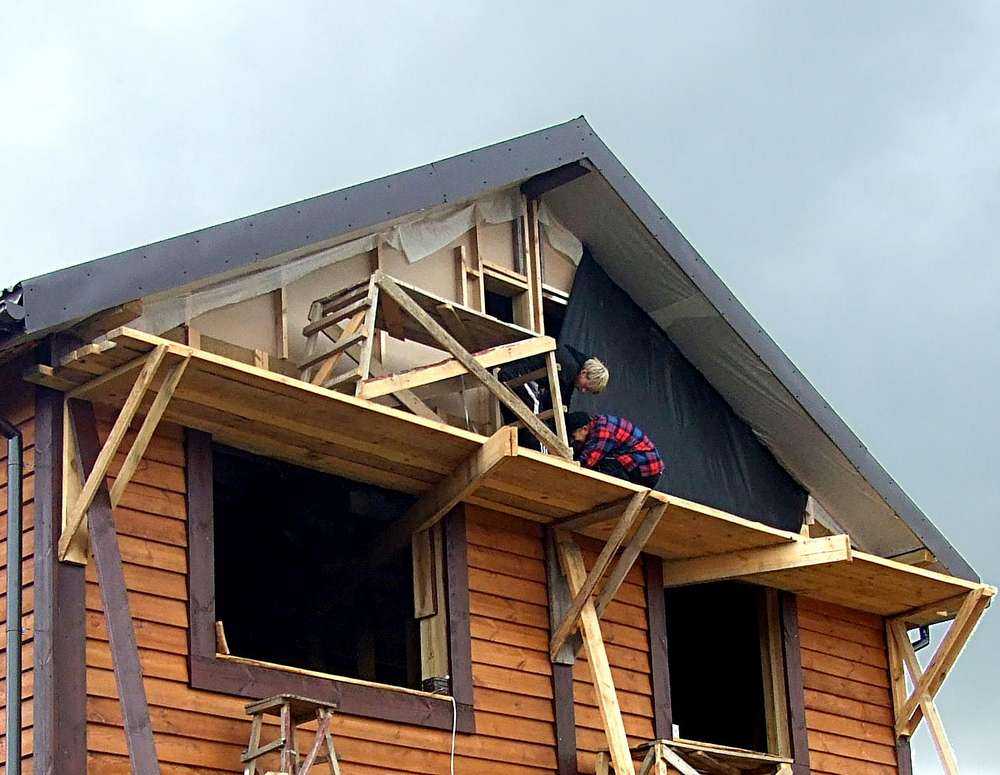

Подмости на «конвертах» в последнее время стали довольно популярным вариантом исполнения строительных лесов которые можно изготовить своими руками. Как видите на фотографиях ниже, такие строительные подмости имеют широкий спектр применения, от производства кирпичной кладки до отделочных работ. Благодаря простоте и дешовизне их конструкции, можно с легкостью организовать подмащивание на нужной высоте и выполнить работы по покраске, побелке, реставрировании поверхностей, мойке окон, установке откосов и наличников и т.п.

Как правильно собрать?

Чтобы обеспечить безопасность рабочих, следует правильно произвести сборку конструкции. Установка всех видов строительных лесов делится наследующие этапы:

• предварительная подготовка;
• создание рабочей площадки;
• монтаж и установка системы;
• проверка прочности конструкции.

Готовится пространство шириной не меньше 3 метров, из грунта или бетона. Очищается от мусора. Когда есть грунтовые или другие воды, нужно их отвести от площадки. Если поверхность неодинаковая, неровная, то она выравнивается. Деревянные доски или бетонные плиты укладывают на низ.

Чтобы осуществить соединение всех деталей, обращают внимание на нюансы. Следует обесточить электрические провода или убрать их в определённые коробки, которые должны находиться на расстоянии не менее 5 метров от конструкции

Сборка системы совершается согласно паспорту строительных работ. Начинать нужно с угла строения. Следует использовать специальные подкладки или винтовые опоры из досок, толщина которых не менее 4-5 см.

Когда форма поверхности системы на землю не устанавливается, собирают их прямо на высоте. Трубы вертикальной конструкции соединяют одна в другую. Существует такой метод, при котором флажковыми замками соединяются рамы системы.

При помощи отвеса контролируют вертикальность конструкции. Через каждые 4 м бурятся отверстия. Закрепляют конструкцию на стену анкерами.

Обязательно делается заземление, чтобы защититься от электрических зарядов, создаётся громоотвод. Устанавливаются защитные ограждения на ярусах лесов.

Сборка и установка рамных строительных лесов. Для сборки и установки рамных строительных лесов имеется инструкция со схемами.

Схема:

1 шаг. Горизонтально располагаются опорные конструкции.

2 шаг. Вертикальными линиями стягивают рамы. Сооружаются боковые оградительные барьеры.

3 шаг. На втором ярусе располагают рамы в шахматном порядке.

4 шаг. Ставятся защитные щиты.

5 шаг. Основание конструкции закрепляется.

6 шаг. Повторяются первых три шага, чтобы набрать определённую высоту.

7 шаг. Сооружение фасадной сетки, чтобы оградить рабочих от опасности. Организация мер, защищающих от молний.

Схемы сборки рамных лесов, в общем-то, схожи, просты и универсальны. Поэтому их предпочитают строители. Эта конструкция к тому же экономична.

Саморезы и гвозди

Сомнения в выборе крепежных элементов вполне понятны. Гвозди удобно забивать, они обеспечивают прочность строительным лесам, потому что обладают некоторой гибкостью, позволяющей амортизировать нагрузку. Неудобство заключается в том, что строительную конструкцию практически невозможно разобрать, не повредив древесину.

Саморезы в этом отношении удобны, их можно выкрутить без повреждения деревянных поверхностей, но они характеризуются большой хрупкостью. Черные саморезы из закаленных стальных сплавов при ударах или просто под тяжестью могут ломаться.

Если своими руками на участке хозяин работает часто и древесина понадобится в максимально целом виде, можно использовать анодированные саморезы, а для уверенности забить всего по два или три гвоздя в местах соединений лесов на всякий случай, для страховки.

Элементы конструкции ЛРСП-60

Строительные рамные леса состоят из следующих элементов:

В соответствии с техникой безопасности леса должны быть оборудованы молниеприемником и заземлением.

Рама с лестницей (без лестницы) является главным несущим элементом лесов, она устанавливается перпендикулярно фасаду здания и соединяется способом «труба в трубу». Рама с лестницей представляет собой прямоугольник с приваренными лестничными перекладинам, эти перекладины необходимы для подъема рабочих, кроме этого, рама может выполнять функцию торцового ограждения. На раму без лестницы устанавливаются ригеля настила. Для повышения устойчивости рамы скрепляют диагоналями и горизонталями с помощью четырех флажковых соединений, расположенных по бокам рам. Рамы позволяют нарастить необходимую высоту лесов. Высота: 2,0 м, диаметр трубы — 42 мм, масса рамы без лестницы — 11,76 кг, с лестницей — 15,26 кг.

Горизонталь создает дополнительную жесткость лесов и служит для соединения рам по горизонтали. Масса – 3,64 кг, диаметр трубы — 25 мм, длина – 3,05 м, соотношение горизонталей и диагоналей составляет 3:1.

Диагональ – это крестообразный элемент, состоящий из 2 труб длиной 3,3 м и диаметром 25 мм, скрепленных болтом по середине. Связь выполняет функцию заднего ограждения, соединяет рамы друг с другом по диагонали, и создает дополнительную жесткость лесов. Диагональные связи устанавливаются в шахматном порядке или, в отдельных случаях, в каждой секции. Вес — 4 кг. Крепление диагоналей и горизонталей с рамами осуществляется с помощью поворотных флажковых замков, наваренных на раму.

Ригель представляет собой горизонтальную балку с двумя крюками, на которую укладывается деревянный настил, для создания рабочей поверхности. Кроме этого, ригель помогает удерживать рамы в вертикальном положении и служит защитой от несчастных случаев. Ригеля устанавливаются в первых двух рядах лесов и в каждом пролёте со стороны улицы и стороны здания. Вес – 8,63 кг, диаметр трубы – 50х30 мм.

Домкрат (опора регулируемая) – является опорным элементом, который ставится под рамы нижнего яруса. Домкрат служит для выравниваний уровней конструкции, если же корректировка уровня не нужна, используют нерегулируемую опору.

Кронштейн необходим для создания надежного и устойчивого крепления лесов и стен обслуживаемого здания. Кронштейнов и анкер, крепятся непосредственно к каждой раме по всей высоте лесов.

Настил деревянный/стальной – это рабочая поверхность, необходимая для передвижения рабочих по верхним ярусам, размещения материалов и инструментов. Каждый элемент изготавливается из доски размером 1х1 и весом от 20 до 30 кг.

Башмак (опорные пяты) – предназначен для установки первого ряда рам на поверхности земли. Размеры башмака — высота 0,1 м, ширина 0,15х0,15 м. Количество опорных пят определяется рельефом местности.

Подкладка — деревянная дощечка, предназначенная для создания опорной поверхности.

Как сделать строительные леса своими руками

Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

• к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
• к стойкам приваривают горизонтальные перемычки;
• в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
• сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
• концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
• затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
• стяжки фиксируют к стойкам болтами и затягивают гайками;
• на стойках и перилах сверлят отверстия под болтовые соединения;
• к отрезкам труб приваривают пластины (подпятники);
• собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
• на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Порядок монтажа рамочных лесов ЛРП

Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.

МОНТАЖ ЛЕСОВ:

1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).

Что такое рамные леса

Леса для стройплощадки в общем смысле – это временная каркасная конструкция многоразового использования. Ее главное предназначение – размещение людей и оборудования на определенной высоте. В основном все элементы для рамных конструкций делаются из облегченного материала (алюминиевых либо стальных сплавов), тем самым получается максимально снизить вес приспособления. Однако менее прочными и надежными строительные леса ни капли не становятся. Иногда, если речь идет о масштабном объекте, такие системы оснащаются дополнительными колесиками, за счет которых значительно упрощается транспортировка на территории. Используются рамные леса как в частном, так и промышленном строительстве, ведь благодаря наборной конструкции их высота регулируется.

Временная каркасная конструкция многоразового использования

Такие строительные приспособления обладают массой преимуществ. Прежде всего это простота конструкции, а минимальное количество составляющих элементов позволяет собрать его в кратчайшие сроки. Рамные леса можно использовать как для внутренних, так и наружных работ. При наличии специальных металлических пробок можно закрепить их на вертикальной плоскости. Не возникает сложностей и с демонтажом, в разобранном состоянии эти строительные леса довольно компактные и могут храниться в сарае, гараже либо ином подсобном помещении.

Сборная открытая конструкция обеспечивает отличный обзор обрабатываемой поверхности, вы сможете проследить за качеством работ со стороны. Еще благодаря такой конфигурации обеспечивается максимальный доступ света и воздуха. Несмотря на всю громоздкость, рамные леса имеют минимальный вес благодаря полым трубам, из которых собираются рамы. При всем обилии плюсов это еще и самый бюджетный вариант.

Сборная открытая конструкция

Но есть и один существенный недостаток. Если вам необходима реставрация здания со сложным фасадом, то лучше присмотреть другие строительные леса. Дело в том, что рамные конструкции собираются из прямоугольных модулей определенных размеров, и если объект отличается сложной пространственной формой, то повторить контур здания не получится. Следовательно, появятся труднодоступные места, что значительно усложнит рабочий процесс. Еще рамные леса имеют ограниченную грузоподъемность. Если нагрузка превышает 200 кг/м2, то они точно не подойдут.

Станки, необходимые для производства

Технология изготовления и производства строительных лесов состоит из нескольких этапов. В процессе работы нам потребуется большое количество заготовок, с которыми впоследствии нужно будет произвести определённые технические операции – резку, редуцирование, пробивку. Качественно проделать всё это вручную просто невозможно, либо отнимет массу времени и сил. Оптимальным решением будет использовать при самостоятельном изготовлении строительных лесов станки по металлу. Рассмотрим поэтапно весь процесс, и используемые при этом станки:

Резка трубы

Первым шагом нужно заготовить необходимое количество труб на вертикальные стойки, горизонтальные соединения, диагональные распорки. Для вертикальных стоек и поперечных горизонтальных соединений рекомендуется брать стальные трубы диаметром не менее 40 мм. Для диагоналей и ступеней пойдут трубы d = 30 мм.

Оптимальная высота каждого отдельного модуля –2 м. Именно на такой высоте комфортнее всего работать: не придётся сгибаться под вышерасположенным настилом, и не тянуться слишком высоко вверх

Очень важно, чтобы торцы заготовок были обрезаны ровно под углом 90о. Это необходимо для удобства сварки деталей, и последующего соединения отдельных модулей в высотную конструкцию

Поэтому, для этого лучше всего использовать дисковый отрезной станок по металлу. Он позволяет не только быстро нарезать заготовки нужной длины, но и получить ровный шов под заданным углом.

Дисковые пилы по металлу —>>>

Редуцирование трубы

Следующим шагом будет редуцирование заготовленных стоечных труб. Этот процесс предусматривает уменьшение или увеличение их диаметра путём сжатия/растяжения. Сделать это без специального оборудованиябудет невозможно.

Изменение диаметра – создание юбки на трубе– нужно для надёжной фиксации стоек модулей, расположенных на разных высотах, одна в другой. При этом верхние стойки входят в расширения на концах нижних стоек, и удерживаются там, предотвращая горизонтальное соскальзывание. Для изменения диаметра стойки применяется станок для редуцирования труб.

Станок для редуцирования —>>>

Пробивка трубы

Для более надёжной фиксации в строительных лесах применяется болтовое или пальцевое (шпилечное) соединение. Ими скрепляются отдельные элементы конструкции, которые при разборке лесов подлежат демонтажу: боковые распорки, вертикальные стойки друг с другом. Для этого используется станок для пробивки труб – он позволяет получить в стальных стенках ровные отверстия заданного диаметра.

Станок для пробивки —>>>

Плющение трубы

Края труб малого диаметра, применяемые для боковых распорок, рекомендуется перед пробивкой в них отверстий плющить. Это позволяет увеличить их прочность на растяжение-сжатие и изгиб. Именно такие нагрузки испытывают диагонали в процессе эксплуатации строительных лесов. Для аккуратного, и в то же время быстрого плющения труб, также рекомендуется использовать прессы для сплющивания труб.

Сварка металла

Последним этапом производятся сварочные работы. Вертикальные стойки соединяются попарно горизонтальными распорками в виде квадратов, к которым привариваются ступени из отрезков труб меньшего диаметра. Полученные сварные стоечные пары соединяются между собой съёмными диагоналями в единый модуль. Он может использоваться как в одиночку, так объединяться с другими модулями в объёмные конструкции необходимой длины и высоты.

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Передвижные подмостки и вышки-туры

Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.

Основные параметры вышек-туров:

•    максимальная высота вышек – до 22 метров;

•    ширина 13, метра;

•    рабочая площадка 2,2 кв2;

•    длина 2,5 метра;

•    максимальная нагрузка 200кг/м2.

Пошаговая инструкция монтажа конструкции

Монтаж и демонтаж лесов осуществляется строго по паспорту данного изделия обязательно предоставляемого изготовителем и под руководством ответственного производителя работ, который составляет схему установки для конкретного объекта. Конструкция устанавливается на утрамбованную поверхность грунта с заранее сделанным водоотводом.

Шаг 1

На подготовленную поверхность, согласно схемы установки, устанавливают башмаки. Под башмаки каждой пары стоек укладывают подкладку из доски толщиной не менее 50 миллиметров. При необходимости можно установить опоры винтовые.

Шаг 2

В башмаки устанавливают рамы параллельно друг другу с шагом три метра и соединяют с противоположной стороны от здания горизонтальной связью, следующую пару — диагональной связью и так в шахматном порядке. Со стороны ремонтируемого здания рамы всегда соединяются только горизонтальной связью. По краям требуемой длины лесов устанавливаются рамы ограждения. Угол между горизонтальными связями и рамой должен быть строго 90 градусов. Рамы выставляются по отвесомеру, а горизонтальные связи – по уровнемеру.

Шаг 3

Устанавливаем рамы второго яруса. Рамы первого и второго яруса стыкуются между собой с помощью патрубков, которые привариваются на раму сверху и снизу. Для монтажа нижней части рам 2-го яруса используем ригели, на которые будет уложен настил.

Шаг 4

Крепление лесов к стене осуществляем в шахматном порядке, кроме крайних рам, которые крепятся на каждом ярусе. В некоторых случаях для придания жесткости лесам, крепление производится в каждой ячейке. Установку рам и закрепление лесов к стене производится одновременно.

Так, осуществляем монтаж до необходимой высоты. На рабочих ярусах кроме настила крепят перила-ограждения на высоте не ниже 1,1 м. Крепление стоек лесов к стене здания осуществляется согласно схеме, указанной в паспорте.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
