Отличия технических и питьевых пнд труб

Технология укладки

ПНД-ф (расшифровка аббревиатуры — полиэтилен низкого давления) может быть уложена при широком диапазоне температур. Однако наименьший порог не должен оказаться ниже -30 оС. Но некоторые ограничения все же есть, они заключаются в том, что нельзя допускать попадание на внутренние поверхности труб посторонних жидкостей, масла, грязи и прочего. После укладки этого тоже нельзя допускать, для чего принимаются меры по герметизации и уплотнению элементов в областях сопряжения.

Для того чтобы избавлять трубы от возникающего конденсата, их нужно монтировать с некоторым уклоном, направленным к протяжным коробкам, используемым для сбора влаги.

Если есть потребность заложить трубу в основание здания, то делать это необходимо, укладывая элементы строго горизонтально. После изделия заливаются раствором. Если уложить изделия не горизонтально, то нагрузка на них будет распределяться неравномерно, что может стать причиной повреждения. При укладке труб на глубине, которая превышает 2 м, необходимо обеспечить дополнительную защиту, заключающуюся в бетонировании канала. Обустраиваемый слой бетона не следует делать меньше или больше 80-100 мм.

ПНД-изделия отличаются невысокой стоимостью, но обладают высокими качественными характеристиками, это позволяет использовать их не только при укладке систем канализации и водоснабжения, но и для защиты кабеля, монтируемого под землей. Изделия универсальны, так как применяются при обустройстве систем наружного и внутреннего расположения, что позволило им обрести повсеместное распространение, в том числе для монтажа ливневой канализации.

Что такое справка НД, ПНД и как ее получить?

Эти документы получаются в наркологическом диспансере и психоневрологическом диспансере (НД и ПНД). Заказать справки ПНД и НД могут любые граждане, не только для осуществления операций с недвижимостью, но и для трудоустройства.

В чем необходимость получения этих документов:

• В Москве ежегодно совершаются более 1 000 незаконных операций с недвижимым имуществом. Преступная схема основана на невменяемости владельца, учете его в ПНД или НД, неполном праве собственности в виду каких-либо ограничений или неполноценности в психологическом здоровье.
• Считается, что хороший риелтор всегда предоставляет своим клиентам полный пакет документов, который также включает в себя справки НД и ПНД. В результате, это ускоряет процедуру оформления.

Отказ предоставить документ можно расценивать как тревожный звоночек, и в случае отсутствия справки лучше вообще отказаться от каких-либо сделок, даже от внесения залога. Если суд подтвердит ограниченное право владения продавца, покупатели потеряют залог и им могут не вернуть оплату за квартиру или дом. Больше информации о том, для чего нужна справка НД и ПНД и какая ее стоимость, вы можете получить в Центре кадастра и регистрации «Стар Сервис».

Расшифровка

Провести расшифровку анализа крови Ф-50 и поставить точный диагноз может только врач, ведь одни и те же результаты в разном случае могут говорить о различной симптоматике.

Качественный анализ:

1. Скрининговый – если в крови нет антител, то в ответе указывается «отрицательно». Если же антитела к вирусу обнаружены, то проводят повторное исследование. В случае двукратного подтверждения результата, указывают «положительно».
2. Верификационный анализ позволяет оценить наличие вируса по затемнению в местах расположения определенных белков. При других патологиях изменения на тест-полосе происходят в других частях.

Что такое SDR в маркировке полиэтиленовых труб?

• Маркировка полиэтиленовых труб
• Что значит SDR?
• Отличие труб с разным SDR

Полиэтиленовые трубы, как и другой стройматериал, имеет систему маркировки. Такой подход дает возможность покупателю разобраться в технических и качественных характеристиках товара, определиться с назначением конкретной трубы и ее способностью справиться с нагрузками.

К утвержденной ГОСТом маркировке ПЭ труб (Подробнее — в статье ГОСТы по полиэтиленовым (ПНД) трубам) разрешается добавлять дополнительные сведения – так, например, некоторые производители указывают на изделии логотип и адрес компании. Но есть информация, которую изготовитель должен нанести обязательно. Один из них – SDR.

Маркировка полиэтиленовых труб

Порядок маркирования труб утвержден ГОСТом. Информация наносится в одну линию, одинаковым размером шрифта методом цветной печати либо термического тиснения с определенной глубиной. Система маркировки полиэтиленовых труб должна отображать следующие показатели:

• информацию о предприятии-изготовителе (название либо товарный знак);
• условное обозначение материала трубы – ПЭ (полиэтилен);
• цифры, обозначающие марку гранул сырья, из которых изготовлена труба, – 32, 63, 80,100 (чем выше показатель, тем больше плотность стенки);
• стандарт качества, согласно которому изготовлено изделие – ГОСТ или ДУ;
• наружный диаметр трубы (от 16 до 1200 мм) и толщина ее стенки;
• коэффициент SDR трубы, указывающий на предел допустимой нагрузки;
• назначение трубы (техническая или питьевая).

Дополнительно может указываться номер технологической линии или партии, а также дата изготовления труб из полиэтилена. Используется также маркирование цветом: желтая продольная полоса по всей длине указывает, что труба предназначена для газопровода, синяя – для водопровода.

Что значит SDR?

Одним из основных показателей прочностных характеристик полиэтиленовой трубы, который предусмотрен ГОСТом и обязательно указывается при маркировке, является SDR. Этот параметр позволяет определить возможности изделий. Расшифровка этого обозначения на английском (Standart Dimension Ratio) – стандартный размерный коэффициент.

Коэффициент SDR трубы показывает соотношение внешнего ее диаметра к толщине стенки, для вычисления показателя применяется следующая формула:

SDR = D : S, где D – наружный диаметр (в мм), а S – толщина стенки трубы (в мм).

Чем больше коэффициент SDR, тем тоньше трубная стенка, и наоборот – у трубы с толстыми стенками этот показатель меньше. Таким образом, труба с низким SDR будет обладать большими возможностями и способностью выдерживать серьезные нагрузки, чем изделие с высоким коэффициентом.

Важно! Если из труб одного диаметра и с разными показателями SDR (например, 17 и 21) выбирать изделие с лучшими эксплуатационными характеристиками, следует отдать предпочтение меньшему коэффициенту– 17.Однако нужно учитывать: чем больше толщина стенки, тем ниже пропускная способность трубы за счет уменьшения ее внутреннего сечения

Отличие труб с разным SDR

Современная промышленность выпускает ПЭ трубы индексами SDR от 6 до 41 с нагрузками, соответствующими классам давления, представленным в данной таблице:

SDR 6	SDR 7,4	SDR 9	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR 26	SDR 33	SDR 41
25атм	20 атм	16 атм	12 атм	10 атм	8 атм	7 атм	6 атм	5 атм	4 атм	4 атм

Индекс SDR, таким образом, применяется для определения назначения труб для напорных и безнапорных систем. Чаще всего используются изделия с показателями 11, 17,21. Общие различия труб с разным индексом SDR определяют условия их применения:

• изделия ПНД с коэффициентом ниже 9 используются для сооружения водонапорных систем, канализации и газовых трубопроводов;
• трубы с характеристиками SDR 11-17 служат для изготовления оросительных систем и слабонапорного водопровода;
• показатели 21-26 пригодны для создания систем водообеспечения одно- и двухэтажных построек;
• трубы с индексом SDR 26-41 применяются для безнапорных канализационных коммуникаций.

Обратите внимание! Выбирая трубу по SDR, необходимо обязательно учесть также марку полиэтилена. При одинаковых размерных коэффициентах трубы с более высоким показателем марки ПЭ будут гораздо прочнее

К примеру, из ПЭ 100 SDR 17 можно создавать напорные водо- и газопроводы, а трубы ПЭ 80 с таким же показателем SDR менее устойчивы к механическим воздействиям, поэтому для этих целей не годятся. Более подробно про полиэтиленовые трубы Вы можете прочитать в нашей статье «Полиэтиленовые (ПНД) трубы ПЭ-100»

Рассмотрим характеристики эксплуатации некоторых наиболее популярных труб, исходя из стандартного размерного коэффициента.

Трубы ПНД: маркировка, применение, производители

В среднем трубы из полиэтилена служат дольше в три раза, чем трубы стальные. Они не подвержены коррозии и не разрушатся во время замерзания жидкости. Да и легче такие изделия, чем стальные трубы. Именно поэтому большинство строителей отдают им предпочтение во время прокладки трубопроводов.

Где используются трубы пнд?

Широкое применение труб пнд мы можем увидеть:

— в водяном отоплении,

— в водоснабжении горячей водой,

— в водопроводных системах внутри помещений,

— в наружных сетях канализации, газоснабжения или водоснабжения,

— в прокладке кабеля связи,

— в защите силовых электрических кабелей от механического повреждения.

Маркировка изделий

Маркировка труб пнд является одним из способов контроля соответствия рабочих характеристик изделия и его качества тем данным, которые указываются в документации. Маркировка должна быть нанесена в одну линию одинаковым кеглем и шрифтом. На полиэтиленовую тубу должна быть нанесена такая информация:

— знак качества, который указывает на соответствие изделия требованиям стандарта,

— полное название производителя или товарный знак, который зарегистрирован в установленном порядке,

— код, а также номер международного или национального стандарта, по которому изготовлены трубы,

— данные о материале. Маркировка труб из материала марки ПЭ100, 80 и 63 проводится как MRS 10,8,3 и 6. У сшитого полиэтилена присутствует маркировка РЕХ с кодами a, b, c, d, Обозначение РЕХ – это код материала, а буквы обозначают способ сшивки,

— размер минимальной толщины стенок и наружного диаметра. Размеры указываются в миллиметрах. Насчитывается больше двух десятков труб диаметром от 10 мм и заканчивая в 1200 мм,

— давление номинальное. Выражается оно в барах. Под номинальным давлением подразумевают такое внутреннее давление воды, которое труба выдерживает при +20 градусах и срок службы составляет ее 50 лет,

В маркировке отдельно указывается возможность применения труб для бытового газа при стандартном давлении, а также трубы, которые предназначаются для транспортировки питьевой воды,

— номер партии, дата выпуска и происхождение сырья в буквенном индексе.

Где выпускают полиэтиленовые трубы в России?

На протяжении последних лет производство труб пнд в России очень активно развивается. И вся основная доля труб, изготовленных в России, приходится именно на эти изделия. На сегодня выпуском этих труб занимаются больше, чем 90 российских предприятий и спрос на продукцию постоянно возрастает. Самые большие объемы труб выпускаются в Центральном, Поволжском, Уральском и Северо-Западном регионах, а вот на Дальнем Востоке и Северном Кавказе пока еще производство налажено слабо. К примеру, ОАО «Казаньоргсинтез» выпускает полиэтиленовые трубы для газопроводов, также предприятием производится изготовление напорных труб. До 2006 года предприятие выпускало изделия марок ПЭ-80 и ПЭ-63, но в этом же году марка ПЭ-63 была с производства снята, так как считается устаревшей. Поэтому производственная мощность в первую очередь направлена на изготовление изделий марки ПЭ-80, которая соответствует мировым стандартам.

Сколько стоит прокладка труб пнд?

Стоимость прокладки труб пнд будет зависеть от начальных условий. Обычно цена рассчитана на идеальные условия, когда отсутствует пересечение с коммуникациями, и нет необходимости крепить стенки траншеи опалубкой. Также цена зависит от диаметра трубы. Цена на прокладку водопроводных пнд труб ду 50 мм открытым способом будет 2000 рублей за метр погонный. Прокладка одного погонного метра водопровода труб пнд ду 100 мм – 2500 рублей, а цена на прокладку труб пнд ду 160 мм – 3100 рублей.

Трубы ПНД: маркировка, применение, производители В среднем трубы из полиэтилена служат дольше в три раза, чем трубы стальные. Они не подвержены коррозии и не разрушатся во время замерзания жидкости. Да и легче

Обзор видов

Трубы типа ПЭ представлены тремя основными разновидностями:

• низкого давления (ПНД);
• высокого давления (ПВД);
• изделия из сшитого полиэтилена (PEX).

Трубы низкого давления

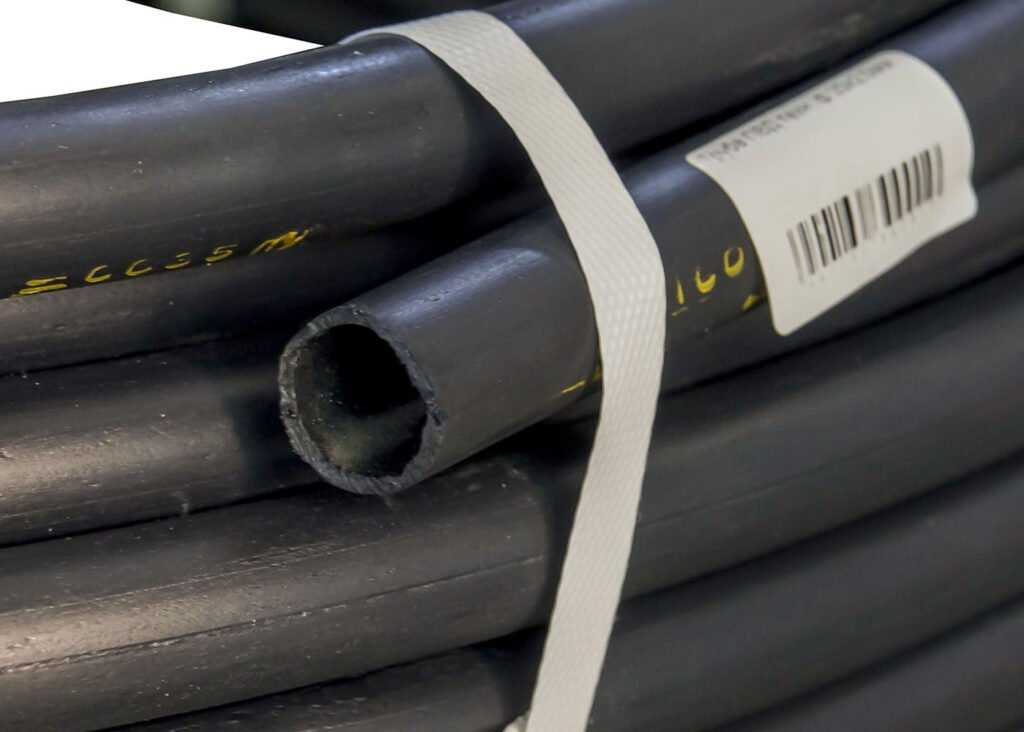

ПНД труба

Трубопровод из полимерного материала низкого давления может применяться на участках с небольшим уровнем нагрузок, т. к. коммуникации отличаются невысокой прочностью. И производятся они в условиях низкого давления.

• Применение: напорные трубопроводные системы, скважины, насосные системы, защита электропроводки, газовые магистрали.Цветовое исполнение: черный цвет. На трубах по боковой поверхности наносится яркая продольная полоса: желтая — на трубах для транспортировки газа, синяя — для воды. Трубные изделия для технического применения и канализации не имеют цветных полос.
• Срок службы до 50 лет
• Гибкость: высокая
• Рабочие температурные показатели -20 до +40°С.
• Максимальные температурные показатели -70 до +80°С.
• Размер сечения: стандартное исполнение — до 120, встречаются до 150.
• Показатели давления: 6-25 атм.
• Прочность: до 38 МПа
• Взаимодействие с агрессивными средами: не подвергается коррозии, с газами и водой — работает нейтрально, при прокладке электрокабеля внутри трубы обладает диэлектрическими свойствами.
• Способы монтажа: раструбное, фитинговое, электросварное соединение.
• Выпускаемые размеры, м: бухты — 100, 200, 1000 м. Также выпускается в отрезках длинной до 12 м.

Трубы низкого давления не рекомендуется применять при монтаже напорных систем, подверженных воздействию высоких нагрузок. Такой вид изделий больше подходит для монтажа безнапорных систем. Тогда не придется искать методы компенсации недостатков материала. Альтернативный вариант – производство труб данной категории, но с более существенной толщиной стенок. Это позволит компенсировать нагрузку на материал.

Трубы высокого давления

ПВД труба

ПВД расшифровывается как пластик (полиэтилен — ПЭ) высокого давления, но на самом деле – это пластик с низкой плотностью, который изготавливается методом экструзии под высоким давлением. Так же для обозначения пластика высокого давления применяются аббревиатура ПЭВД, ПЭНП и LDPE.

Для изготовления труб по ГОСТу используется два вида полиэтилена : ПВД-108 и ПВД-158.

• ПВД-108 — считается лучшим материалом для трубного производства. Этот полиэтилен обладает антикоррозийными свойствами, не подвержен гниению и разрушению.
• ПВД-158 — применяется для изготовления тонкостенных изделий. Разница между полимерами в том, что первый — более жёсткий и прочный материал, а второй более гладкий и почти не содержит вкраплений.

Такие трубы более устойчивы к механическим повреждениям, воздействию предельного давления, а потому такие изделия применяются при монтаже напорных систем. Они отличаются более высокой прочностью, способны выдерживать нагрузки, создаваемые в напорных системах насосным оборудованием высокой мощности.

• Плотность – 900-935 кг/м³.
• Температура плавки – 105 — 115⁰С.
• Температурный минимум – (-120⁰С).
• Предельные рабочие температуры – от -45 до 70⁰C.
• Коэффициент относительного удлинения (растяжения, пластичности) в зависимости от модификации полиэтилена – 50 – 600%.
• Стойкость к деформации, разрыву и удару. Ударопрочность – 10 – 17 мПа.
• Гладкость поверхности.
• Воздухо- и влагонепроницаемость.
• Максимальное рабочее давление контура – 2,5 мПа (25 атфосфер).

Недостатком является повышенная хрупкость, что на фоне прочности создает противоречивые впечатления об изделии. Однако, если эксплуатировать его в нормальных условиях, не подвергая механическим нагрузкам, можно избежать образования дефектов на поверхности.

Трубы из сшитого полиэтилена

Труба из сшитого полиэтилена

Главными характеристиками является прочность, способность выдерживать предельные значения давления (до 20 атм). На практике оказывается, что коммуникации из сшитого полиэтилена хорошо переносят температуру до +95°С.

Чтобы повысить прочность, улучшить характеристики, производят металлопластиковые трубы из сшитого полиэтилена. Они содержат армирующий слой, который повышает жесткость изделия. Но и есть один недостаток – сложность монтажа. Так, метод сварки применятся редко, т. к. требуется использовать специальный инструмент, который поможет удалить твердую прослойку. Однако можно рассмотреть методы:

• применение фитингов;
• использование клея.

Свойства труб ПНД

Полиэтилен низкого давления, сокращенно – ПНД, это материал, изготовление комплектующих из которого происходит в условиях низкого давления – до 2 МПа. Кроме давления, соблюдается и температурный режим – 120-150ºС, а также добавляется особый катализатор Циглера-Натта. Молекулы пластика в таких щадящих условиях образуют кристаллическую решетку, материал уплотняется, в связи с чем ПНД называют также полиэтиленом высокой плотности.

Такая технология производства позволяет получить трубы и фитинги с особыми качествами, отличающими такие изделия от аналогов из полиэтилена высокого давления и других материалов:

• Прочность. Кристаллическая решетка, образованная молекулами полиэтилена, делает материал устойчивым к сдавливанию и растяжению, позволяет выдержать перепады температур, давления, химическое воздействие. Однако интенсивные механические нагрузки, ультрафиолет и экстремальные температуры для ПНД-изделий губительны.
• Эластичность. Полимерная структура не разрушается при изгибании, поэтому повороты и петли из полиэтиленовых труб можно выполнять без использования фитингов.
• Безопасность. Полиэтилен не разлагается, не выделяет вредных веществ в окружающую среду, не образует протечек, не пропускает газы, не проводит электричество.
• Легкость. Полимерные изделия имеют малый вес, что упрощает доставку и монтаж.
• Гладкость стенок. Гладкая внутренняя поверхность ПНД-труб не создает препятствий для движения рабочей среды, пропускная способность труб не снижается со временем. Гладкая внешняя поверхность в сочетании с гибкостью позволяет протягивать ПНД-трубы внутри старых трубопроводов, упрощая замену инженерных сетей.
• Химическая инертность. Полиэтилен не вступает в химическую реакцию с водой, природным газом, веществами, содержащимися в почве, и даже химически агрессивными веществами, не подвергается коррозии.
• Долговечность. При правильном монтаже производители дают гарантию на полувековой срок службы труб и фитингов из ПНД.
• Звукоизоляция – полиэтиленовый трубопровод бесшумен и поглощает вибрацию транспортируемой рабочей среды.
• Простота монтажа. Трубы выпускают в двух вариантах: отрезками по 12-13 м и длинномерами до 1000 м, скрученными в мотки-бухты, поэтому прокладывание трубопровода выполняется с минимальным количеством узлов.
• Пожароопасность. Одно из немногих негативных свойств полиэтилена – его горючесть. Кроме того, при горении этот материал выделяет токсичные вещества.

Основные характеристики полиэтиленового трубопровода

Полиэтиленовые трубы могут быть напорные и безнапорные. В зависимости от вида трубопровода отличаются основные технические характеристики изделий и область их использования.

Напорные магистрали производятся в соответствии с ГОСТ 18599-2001, согласно которому данные изделия предназначены для транспортировки воды и прочих жидких и газообразных веществ, при условии, что их температура не превышает 40 градусов.

Основные технические характеристики, которыми обладают полиэтиленовые трубы, включают:

• Широкий сортамент изделий, возможность выбора диаметра от 25 до 630 мм;
• Отсутствие коррозии;
• Химическая устойчивость;
• Гибкость;
• Небольшой вес;
• Высокая кольцевая жесткость;
• Высокая прочность и эластичность;
• Хорошая износоустойчивость;
• Нетоксичность;
• Нет необходимости в дополнительной изоляции;
• Простота эксплуатации.

Напорные трубы используются преимущественно для водоснабжения, однако могут также применяться и для прокладки канализации, в том случае, если трубопровод закладывается на значительную глубину. Также напорные магистрали подходят для монтажа газопроводов различного диаметра.

Безнапорные технические трубы изготавливаются из вторсырья, что позволяет в несколько раз снизить их стоимость в сравнении с напорными аналогами. Они широко используются на даче и в частных домовладениях для прокладки канализации, создания систем орошения, прокладки кабелей связи, почвенного подогрева или подкормки растений, а также для изоляции теплотрасс.

Технические характеристики, которыми обладают безнапорные магистрали, включают:

• Низкий коэффициент шероховатости;
• Прочность;
• Небольшой вес;
• Высокая кольцевая жесткость;
• Устойчивость к воздействию агрессивной среды;
• Не нуждаются в дополнительной изоляции;
• Длительный срок использования;
• Огромный сортамент размеров;
• Возможность выбора среди большого ассортимента диаметра.

Нормативные документы: помогут выбрать изделие с нужными параметрами

Не всегда можно легко найти информацию по стандартам, используемым при производстве труб. Для этого следует обращаться к ГОСТам. Для российского производства:

• ГОСТ 18599-2001 Трубы напорные из ПЭ;
• ГОСТ Р-2008 Трубы напорные многослойные для трубопроводов водоснабжения и отопления;
• ГОСТ Р 50838-2009 Трубы из ПЭ для газопроводов;
• ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления.

Стандарты, которые берутся за основу после введения объекта в эксплуатацию:

• ДСТУ Б В.2.7-151:2008 Трубы ПЭ для подачи холодной воды
• ДСТУ Б В.2.5-322007 Трубы безнапорные из полипропилена, полиэтилена, непластифицируемого поливинилхлорида и фасонные изделия к ним
• ДСТУ Б В.2.7-73-98 Трубы ПЭ (газообразная среда).

ПНД трубы

Основные нормативы для труб, изготавливаемых из полиэтилена низкого давления, описаны в ГОСТе 18599 2001.

Технологии изготовления. Согласно этому нормативному документу для производства данной продукции необходимо использовать не любой полиэтилен, а лишь полученный в ходе реакции полимеризации под низким давлением. Его производство выполняется в специальных камерах, в которых поддерживается постоянное значение этого параметра в диапазоне атмосфер. Характерной особенностью процесса изготовления является ещё и стабилизация температуры около отметки 150˚С, а не только контроль постоянства давления.

Сегодня применяются два способа производства ПНД трубы ГОСТ 18599 2001:

1. Технология литья во вращающуюся форму. Трубчатая конфигурация получается за счёт распределения расплавленного полимера под действием центробежной силы – он липнет к поверхности стенок литейной формы.
2. Экструзия. Изделие производится путём выдавливания из расплавленных гранул. Трубчатую структуру в этом случае формирует головка экструдера: сквозь неё шнековый пресс выталкивает перегретый полимер. Этот процесс проще литья. Однако в первом случае габариты труб ПНД ГОСТ 18599 2001 получаются более точными и с минимальными отклонениями от овальности.

Что же касается весовых характеристик, то их численное значение не зависит от технологии изготовления. Это обусловлено абсолютным соответствием размеров конечного продукта цифрам, указанным в ГОСТе 18599 2001. Ведь удельный вес сырья в любом случае одинаков.

Большинство труб ПНД производится экструзионным методом

Чтобы получить представление о массе труб ПНД в зависимости от диаметра и индекса SDR, ознакомьтесь с данными представленными в таблице №3.

Таблица 3

Диаметр, миллиметры	SDR 26	SDR 21	SDR 17, 6	SDR 17	SDR 13,6	SDR 11
630	46	56,50	66,60	69,60	84,80	103,0
560	36,30	44,80	52,60	55,0	67,10	81,0
500	29,0	35,80	42,0	43,90	53,50	64,70
450	23,50	29,0	34,0	35,50	43,30	52,40
400	18,60	22,90	26,90	28,0	34,20	41,40
355	14,60	18,0	21,20	22,20	27,0	32,60
315	11,06	14,2	16,70	17,4	21,30	25,70
280	9,09	11,30	13,20	13,80	16,80	20,30
250	7,29	8,92	10,6	11	13,4	16,2
225	5,880	7,290	8,550	8,940	10,90	13,20
200	4,680	5,770	6,780	7,040	8,560	10,40
180	3,780	4.660	5,470	5,710	6,980	8,430
160	3,03	3,710	4,35	4,510	5,5	6,670
140	2,31	2,8	3,35	3,5	4,22	5,1
125	1,83	2,3	2,66	2.8	3,37	4,1
110	1,42	1,8	2,1	2,16	2,6	3,14
90	0,969	1,2	1,4	1,5	1,8	2,12
75	0,668	0,82	0,97	1,01	1,230	1,46
63	0,488	0,573	0,682	0,72	0.87	1,05
50	0,308	0,37	0,44	0,449	0,55	0,663
40	—	0,24	0,281	0,293	0,353	0,43
32	—	—	—	0,193	0,228	0,277
25	—	—	—	—	0,147	0,168
20	—	—	—	—	—	0,116

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

• ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
• ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
• ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

• голубая полоса – для водоснабжения,
• желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

• наименование производителя,
• тип материала,
• для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
• SDR – соотношение диаметра и стенок,
• диаметр,
• толщина стенок,
• рабочее давление,
• стандарт – для России ГОСТ 18599-2001,
• назначение (техническая или питьевая вода, для водопровода),
• дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Разница между напорным и безнапорным трубопроводом из полиэтилена

Трубы напорных канализаций задействуют, если требуется организовать стекание воды из подвальных помещений, расположенных ниже отметки главной системы. К подобному трубопроводу выдвигается требование, затрагивающее вопрос увеличенной кольцевой жесткости. Это связано с переменой условий использования системы по причине наличия в ней насоса, который формирует напор.

Другие коммуникации изготавливают при применении трубопровода из полиэтилена безнапорного типа. В них осуществляется самотечное перемещение грязной жидкости. В плане кольцевой жесткости существует несколько категорий в рамках SN2-SN8. В каталогах труб для канализации можно найти отличающиеся диаметром разновидности, позволяющие подготовить безнапорные коммуникации.
