Портновские лекала и их применение - советы анастасии корфиати

Разновидности

Стандартная линейка логарифмическая имеет длину измерительной шкалы 25 см. Выпускался еще карманный вариант длиной 12,5 см и устройство повышенной точности 50 см. Существовало деление линеек на первый и второй сорта в зависимости от качества исполнения

Внимание уделялось четкости наносимых штрихов, обозначений и вспомогательных линий. Движок и корпус должны были быть ровными и идеально подогнаны друг к другу

Изделия второго сорта могли иметь незначительные царапины и точки на целлулоиде, но они не искажали обозначений. Также мог присутствовать незначительный люфт в пазах и прогиб.

Существовали и другие карманные (похожие на часы диаметром 5 см) варианты устройства – логарифмическая дисковая (типа «Спутник») и круговая (КЛ-1) линейки. Они отличались и конструкцией, и меньшей точностью измерений. В первом случае для установки чисел на замкнутых круговых логарифмических шкалах использовалась прозрачная крышка с линией-визиром. Во втором – механизм управления (две вращающиеся ручки) был смонтирован на корпусе: одной управлялся дисковый движок, другая управляла стрелкой-визиром.

Порядок измерения линии лентой

_______Измерение линии производят два мерщика – передний и задний. У заднего мерщика одна шпилька, а у переднего – 10.

_______Задний мерщик выставляет переднего в створ линии и собирает шпильки. Когда у заднего мерщика набирается 10 шпилек, он передает их переднему и записывает передачу.

_______В результате длина линии вычисляется по формуле:

____где N – количество передач по 10 шпилек;_______n – количество шпилек у заднего мерщика, не считая шпильки, которая в земле;_______r – остаток.

_______Линия обязательно измеряется прямо и обратно . При измерении записывается температура воздуха (t_изм.).

Виды и форма портновских лекал

По своей форме лекала можно условно разделить на 3 категории: «угол», «бочок» и «пройма», в зависимости от того, какие узлы чертежа они позволяют построить. Отдельно можно выделить гибкое лекало, о нем мы расскажем чуть дальше.

Лекало для углов

Любая выкройка начинается с построения угла. Если вы используете не размеченную бумагу для конструирования выкроек, без такого лекала просто не обойтись.

Рис. 2. Использование лекала «угол» для построения выкроек

С его помощью очень легко проводить параллельные линии, строить углы, а также третья сторона лекала позволяет проводить изогнутые линии бочка и низа изделия.

Рис. 3. Разметка центра детали при помощи лекала «угол»

Лекала для бочка

Одно из наиболее популярных лекал среди портных — лекало «бочок» или «сабля». Форма и размер этого лекала могут незначительно отличаться, при помощи увеличенного скругленного края в некоторых случаях можно также провести линию проймы. Как правило, линейка начинается со скругленной стороны, что позволяет измерять скругленные участки выкройки. При помощи этого лекала можно проводить линии бока, вытачек, низа изделия и рукавов, рельефные линии, линии выреза и т. д.

Рис. 4. Применение лекала «сабля» для линии бока

Рис. 4. Применение лекала «сабля» для построения вытачки

Рис. 5. Построение кокетки брюк при помощи лекала «сабля»

Лекала для проймы

«Французское лекало» — наиболее востребовано у мастериц, поскольку именно с построением линии проймы чаще всего и возникают трудности, особенно на начальном этапе. Однако при помощи такого лекала вы сможете проводить не только линию проймы, но и линии бока, низа изделия и рукавов, моделировать вырезы различной глубины, размечать углы и припуски, а также расположение петель и пуговиц в изделии. Лекало позволяет легко производить корректировку и подгонку выкроек — уменьшать или увеличивать глубину проймы, корректировать линию талии, проводить окаты рукавов и т. п.

Рис. 6. Построение линии проймы при помощи «французского лекала»

На рис. 7. показано как построить нижний участок линии проймы при помощи французского лекала (рис. 7).

Рис. 7. Построение линии проймы при помощи «французского лекала»

Построение линии горловины переда при помощи французского лекала (рис. 8).

Рис. 8. Построение выреза горловины при помощи «французского лекала»

Как изготовить французское лекало, лекало «капля» и лекало «сабля» самостоятельно?

Если у вас есть тонкий пластик, предлагаем вам сделать французское лекало и лекало капля самостоятельно. Скачайте выкройки в полном формате, распечатайте, перенесите контуры на пластик и выкроите лекала из пластика при помощи ножниц. Вырежьте бумажное лекало по контурам, наклейте на пластик, и готово!

При помощи лекала «капля», можно конструировать линию банта брюк, проводить линию проймы, строить скругленные углы карманов и воротников, размечать диаметр пуговиц на изделии и их расположение.

Рис. 9. Построение линии «банта» брюк при помощи лекала «капля»

Рис. 10. Построение заднего шва брюк при помощи лекала «капля»

Рис. 11. Разметка расположения петель при помощи лекала «капля»

Гибкое лекало

Гибкое лекало — это прекрасный инструмент для измерения нелинейных участков выкройки, а также с его помощью можно начертить кривую любой сложности. Для этого достаточно придать лекалу нужную форму и оно будет держать ее до тех пор, пока вы сами ее не измените. Помимо создания выкроек одежды его используют в квилтинге (для вычерчивания и измерения криволинейных блоков любой сложности).

Рис. 12. Измерение оката рукава при помощи гибкого лекала

Построение талевого среза юбки-полусолнце при помощи гибкого лекала (рис. 13).

Рис. 13. Оформление талевого среза юбки-солнце при помощи гибкого лекала

Линейки для пэчворка

Лоскутное шитье очень трудоемкий процесс, поскольку требуется раскроить большое количество деталей. Именно тогда приходят на помощь линейки для пэчворка. На ткани ничего не нужно размечать, с помощью таких линеек можно сразу кроить детали нужной ширины и длины. Разметка углов позволяет выкроить детали по косой нити от 30° до 90°.

Размер линеек может быть разным, в зависимости от потребностей мастера. Кстати, широкие длинные линейки для пэчворка (например, 150х600 мм) можно с успехом применять и для вычерчивания прямых углов и параллельных линий при построении выкроек одежды.

Если вы планируете постоянно заниматься пэчворком, вам потребуется специальный восстанавливающийся мат для раскроя и роликовый нож.

Рис. 14. Раскрой прямоугольных деталей заданного размера

Рис. 15. Раскрой деталей заданного угла

Еще больше интересных идей вы найдете на сайте Школа шитья Анастасии Корфиати. Подписывайтесь на наши бесплатные уроки, шейте красивые вещи и носите их с удовольствием!

Где еще используются

Очень часто при проведении ремонтных работ, составления таблиц в журналах и тетрадях, создании различных изделий мастерами различных профессий, домохозяйками, рабочими применяется данный инструмент. Для чего нужна линейка, например, бухгалтеру? При занесении данных из листов в компьютер накладывает линейку на ту строку, с которой нужно работать. Так он не потеряет место, где остановился.

Вот такие полезные свойства у линейки и траспортира! А стоят они недорого и доступны каждому.

Для проведения слесарно-монтажных работ часто требуются специальные приспособления, которые позволяют делать высокоточную продукцию. Для точного расположения соединяемых поверхностей, их прямолинейности и плоскостности используют поверочные линейки.

Разновидности линеек
Проверка прямолинейности
- Определение на краску
- Применение поверочных плит
Покупка изделия

Определение неприступных расстояний

_______ В некоторых случаях, вследствие каких-либо препятствий, измерить линию продольного хода непосредственно лентой невозможно.

5.1. 1-й случай: (точка В недоступна для линейных измерений). По теореме синусов_______Разбиваем на местности ≈ равносторонний треугольник. Измеряем углы: ß₁ , ß₂ , ß’₁ , ß’₂ и базисы b₁ , b ₂ .
Тогда неприступное расстояние АВ определяется по теореме синусов :

_______1:2000d1:1000среднее из двух определений

5.2. 2-й случай: разбиваем на местности примерно равнобедренные треугольники ABC, ABC1. По теореме косинусов

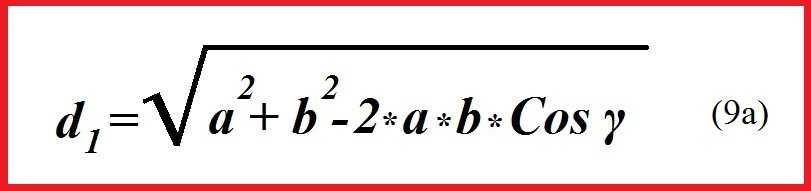

_______Этот способ применяется, когда между точками A и В нет взаимной видимости.

aba₁b₁теореме косинусов1/1000

Учет поправок при линейных измерениях. Точность измерений

_______В измеренное значение длины линии вводят поправки:

ΔD_k – поправка за компарирование, ΔD_t – поправка за температуру, ΔD_v – поправка за наклон линии.

где D – длина измеренной линии,___Δl – поправка за компарирование.

_______Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали (12*10-6); поправка за температуру вводится если (t_изм. – t_комп.) > 8o .

_______Тогда в общем виде:

_______При измерении длин линий не только мерной лентой, но и другими мерными приборами (рулетками, инварными проволоками) вводятся те же поправки.

_______Точность измерений линий лентой зависит главным образом от характера местности:
при идеальных условиях – 1/3000;
при средних условиях – 1/2000;
при неблагоприятных условиях – 1/1000.

Например: точность 1/2000 означает: на 100 м ± 5 см .

Устройство и технические характеристики

Большая часть мерительного инструмента нормируется требованиями ГОСТ. В системе стандартов, принятых в нашей стране их можно насчитать не менее сотни. На основании ГОСТ, предприятия – изготовители имеют право выпускать собственные технические условия (ТУ) на выпуск той или иной продукции. Надо понимать, что инструмент, производимый на основании ТУ никоим образом, не уступает тому, который отвечает требованиям ГОСТ. Но исторически сложилось так, что если на паспорте, который доложен сопровождать любую инструментальную продукцию, указан, к примеру, ГОСТ 20162-90, то такая продукция вызывает большее доверие со стороны потребителей.

Технические характеристики нутрометра

Между тем устройство измерительных инструментов и приборов ничем не отличается от тех, которые произведены на основании ТУ. Это не касается той инструментальной продукции, которая изготовлена кустарным образом, и их показаниям доверять нельзя по определению.

Требования к измерительным приборам и инструментам, как уже отмечалось выше, определены в ГОСТ. В качестве примера того, какие требования предъявляются к мерительному инструменту, можно рассмотреть линейку измерительную, ГОСТ 427.

В нем определено, какие виды, и формы металлических линеек производят. Определено, какие виды шкал могут быть нанесены, на поверхность инструмента. В этом же документе регламентированы допуски на габаритные размеры, указаны предельные отклонения, которые касаются разметки металлической линейки.Определен материал, из которого допустимо изготавливать этот класс инструмента, и описаны покрытия, которые наносят на поверхность изделия.

ГОСТ очень серьезно подходит к порядку приемки готовой продукции. Кроме того, не менее тщательно определены порядок хранения, упаковки и транспортировки груза.

Линейка-лекало в промышленности

По лекалам шьют обувь, изготавливают формы для печенья, даже самое маленькое швейное изделие кроится по линейке. Но кроме этих, хорошо всем известных производств, такие приспособления применяются в авиастроении, судостроении, автомобилестроении, в строительстве домов и дорог, туннелей, в отделочных работах для выполнения архитектурных и интерьерных украшений. По таким линейкам формуется нестандартный декоративный кирпич и еще много различных деталей и изделий, которые должны быть абсолютно одинаковыми по размерам и конфигурациям.

Судостроительные лекала отличаются своеобразной формой, с множеством сопряжений кривых и плавных линий. Поэтому создание таких линеек возможно шаблонно-плазовым методом (плаз или плас – площадь). Помещение плаза должно быть достаточно просторным для того, чтобы весь теоретический чертеж можно было перенести на плоскость пола. Раньше такой чертеж выполнялся графитовыми карандашами на светлом деревянном полу.

Сейчас контур переносится современными фотохимическими способами, это заметно облегчает и ускоряет работу. Прямо на чертеже изготавливаются лекала. Выполняются они из прозрачных пластиков с отметкой мест стыков, заклепок и болтов. Работа по изготовлению линеек кропотливая, требующая терпения и времени. Почти все операции по изготовлению и зачистке кромок проводятся вручную. Чертеж на полу сохраняется до окончания постройки судна. Изготовление авиационных лекал проводится по такой же схеме. Все они нумеруются. Парные детали изготавливаются по одному шаблону, при необходимости в зеркальном отображении.

В автомобилестроении по таким линейкам выкраиваются кузова и кабины. Заготовки для серийного производства изготавливаются из твердых металлов, для штучного производства могут использоваться менее твердые материалы – плотный картон или пластики. Широко применяются лекала в производстве емкостей для химической промышленности, особенно для изготовления газгольдеров (емкостей шарообразной формы). Используются такие емкости для хранения агрессивных жидкостей, часто под высоким давлением, поэтому к лекалам для из изготовления тоже предъявляются повышенные требования.

Оптические дальномеры

_______Наиболее распространенным типом дальномеров является нитяной.

p_____n_____p100_____n_______

_______

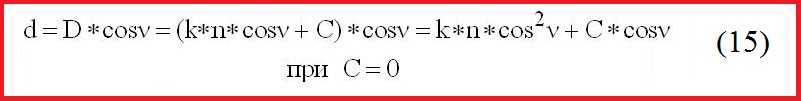

_______Если бы рейка стояла перпендикулярно лучу MN, то взяв по рейке отчет n’, мы определили бы расстояние:

_______Cn

_______

_______d

_______≈ 1/300_______Д.А. Кулешова, Г.Е. Стрельникова «Инженерная геодезия для строителей»_______светодальномерылазерные дальномеры

_______Считая, что скорость распространения электромагнитных волн V известна, можно записать:

_______

_______Скорость распространения электромагнитных волн в вакууме:_______________________________________________V = 2997925 ± 0,4 км/c

Инструкция по прохождению теста

Выберите один из вариантов в каждом из 10 вопросов;
Нажмите на кнопку «Показать результат»;
Скрипт не покажет результат, пока Вы не ответите на все вопросы;
Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
За каждый правильный ответ начисляется 1 балл;
Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Лекальная линейка в строительстве

Устройство арочных проемов с помощью лекал значительно упрощает и облегчает эту трудоемкую операцию. Заключается она в том, что линейка изготавливается в соответствии с проектом конструкции, устанавливается между стен и закрепляется. Кирпичная кладка выполняется под лекало. Примерно также устраивается римская лестница. Шаблоны делаются по форме ступенек. Чаще всего, такие лестницы устанавливаются в бассейнах, а ступеньки, по сути, являются продолжением чаши. Ступени римских лестниц обычно увеличиваются книзу, и на каждую изготавливается свое лекало.

Во многих загородных домах устанавливают деревянные лестницы. Ступени лестниц и косоуры (если лестницу устанавливают на этот тип опор) вырезаются тоже по лекалу. Такие шаблоны обычно изготавливаются из плотного картона и не требуют особой точности. При выполнении кровли крыш всегда требуется вырезать отверстия для дымоходных и вентиляционных труб. Для каждого проекта готовятся отдельные лекала в соответствии с углом ската крыши и размерами труб.

Откосные шаблоны применяются для контроля закладки откосов при устройстве котлованов, канав водостока, кюветов и т.п. Изготавливаются такие лекала из тонких досок, имеют вид треугольника, гипотенуза которого и является линией откоса. В один из катетов встраивается жидкостный уровень. Для отметки линии откоса линейку устанавливают на один из углов таким образом, чтобы уровень показывал горизонтальное расположение этой стороны, тогда гипотенуза показывает величину откоса. Для участков разной высоты изготавливаются отдельные уровни.

Штукатурные лекала выполняются из толстой фанеры, древесностружечных плит или досок, и пропитываются олифой или красятся масляной краской. С помощью таких шаблонов формируются оконные и дверные наличники, карнизы и другие архитектурные украшения. Лекала закрепляются строго горизонтально и на одном уровне, если окон несколько. Раствор набрасывается на толщину линейки и разравнивается штукатурными инструментами. После снятия заготовки остаются наличники, повторяющие их форму.

С помощью лекал можно выполнить закругление углов между стеной и потолком. Такие шаблоны изготавливаются на месте, материалом может служить обычная фанера, металл или жесткий пластик. Технология простая: в углу делается наброс раствора, затем лекалом растягивается. Т.к. слой штукатурки может быть слишком толстый, то операцию следует выполнять в несколько приемов. Каждый следующий этап начинать после полного высыхания предыдущего, причем новым лекалом, большего размера, но той же конфигурации.

Это интересно: Описание и характеристики ножовочного полотна по металлу

от простых измерений до подручных средств

Давайте поговорим о том, для чего нужны линейка и транспортир. Эти два полезных инструмента используются не только в школе на уроках геометрии и черчения, но и в повседневной жизни.

Назначение линейки

Линейка – это длинная узкая прямоугольная полоса с нанесенной по верхнему краю (на некоторых линейках и по нижнему) шкалой и цифрами.

Для чего нужна линейка человеку? Во-первых, для измерения небольших расстояний, длины, высоты и ширины различных предметов; во-вторых, для проведения ровных прямых линий при помощи карандаша, ручки, фломастера. То есть линейка имеет две основные функции: измерение и проведение ровных линий. Нередко используются сразу обе, например, нужно нарисовать прямоугольник со сторонами 5 см и 7 см. Берем линейку, прикладываем на лист в нужном месте сначала горизонтально, карандашом проводим от 0 до 7 см, затем рисуем перпендикулярные стороны по концам по 5 см и завершаем верхнюю сторону 7 см.

С другой стороны, линейка используется не для построений, а просто для измерений. Например, вам нужно измерить длину ручки, чтобы понять, поместится она в миниатюрную карандашницу или нет.

Назначение транспортира

Теперь поговорим о назначении транспортира, как им пользоваться. В геометрии и черчении часто приходится строить линии под определенным углом. Без инструмента можно различить лишь три угла: 0о – горизонтальный, 90о – вертикальный, 180о – смежный (тоже горизонтальный, но на другой стороне от 0о.

Выше мы разобрались, для чего нужна линейка. Транспортир также является полезным и нужным предметом, но в повседневной жизни используется очень редко. В строительстве, например, его заменяет уровень.

Чтобы построить угол, например, 75о, следует приложить транспортир к нужной линии так, чтобы верхняя часть его горизонтальной линейки легла на начерченную линию. Затем на шкале транспортира находим 75о. Ставим точку рядом с о, а также вторую точку в центре линейки транспортира. Всё, соединяем две точки и получаем линию под углом 75о. Вот для чего нужна линейка с отверстием или отметкой в центре напротив 90о на каждом транспортире.

Где еще используются

Вот такие полезные свойства у линейки и траспортира! А стоят они недорого и доступны каждому.

fb.ru

§ 95. Инструменты для контроля плоскостности и прямолинейности

Лекальные линейки изготовляют трех типов: с двусторонним скосом (ЯД)

длиной 80, 125, 200, 320 и 500 мм; трехгранные (ЛТ) — 200 и 320 мм и четырехгранные (ЛЧ) — 200, 320 и 500 мм (рис. 365, а -в). Проверка прямолинейности лекальными линейками производится по способу световой щели (на просвет) или по способу следа. При проверке прямолинейности по способу световой щели лекальную линейку накладывают острой кромкой (рис. 366, б) на проверяемую поверхность, а источник света помещают сзади линейки и детали. Линейку держат строго вертикально на уровне глаз (рис. 366, а), наблюдая за просветом между линейкой и поверхностью в разных местах по длине линейки. Наличие просвета между линейкой и деталью свидетельствует об отклонении от прямолинейности. При достаточном навыке такой способ контроля позволяет уловить просвет от 0,003 до 0,005 мм (3 — 5 мкм).

При проверке способом следа рабочим ребром линейки проводят по чистой проверяемой поверхности. Если поверхность прямолинейна, на ней останется сплошной след; если нет, то след будет прерывистым (пятнами).

Поверочные линейки с широкой рабочей поверхностью изготовляют четырех типов (сечений): прямоугольные ШП (рис. 367, а), двутавровые ШД (рис. 367, б), мостики ШМ (рис. 367, в), угловые трехгранные УТ (рис. 367, г).

В зависимости от допустимых отклонений от прямолинейности поверочные линейки типов ШП, ШД и ШМ делят на три класса: 0, 1 и 2- й, а линейки типа УТ — на два класса: 1-й и 2- й. Линейки 0-го и 1-го классов применяют для контрольных работ высокой точности, а линейки 2-го класса — для монтажных работ средней точности.

Рис. 365. Линейки лекальные: а — ЛД с двусторонним скосом, б — ЛТ трехгранные, в — ЛЧ четырехгранные

Рис. 366. Проверка лекальной линейкой по способу световой щели на просвет: а — положение глаза, б — установка линейки; 1 — линейка, 2 — плита

Рис. 367. Линейка с широкой рабочей поверхностью: а — прямоугольная ШП, б — двутавровая ШД, в — мостик ШМ, г — угловая трехгранная УТ

Рис. 368. Проверка прямолинейности линейками: а — ШД, б — с мостиком ШМ при помощи полосок папиросной бумаги

Проверка прямолинейности и плоскостности этими линейками производится по линейным отклонениям и по краске (способ пятен). При измерении линейных отклонений от прямолинейности линейку укладывают на проверяемую поверхность или на две мерные плитки одинакового размера. Просветы между линейкой и контролируемой поверхностью измеряют щупом (рис. 368, а).

Точные результаты дает применение полосок папиросной бумаги, которые с определенным интервалом укладывают под линейку. Вытягивая полоску из-под линейки, по силе прижатия каждой из них судят о величине отклонения от прямолинейности (рис. 368, 6).

При проверке на краску рабочую поверхность линейки покрывают тонким слоем краски (сажа, сурик), затем линейку накладывают на проверяемую поверхность и плавно без нажима перемещают по проверяемой поверхности

После этого линейку осторожно снимают и по расположению, и количеству, и величине пятен на поверхности судят о прямолинейности поверхности. При хорошей плоскостности пятна краски располагаются равномерно по всей поверхности

Чем больше количество пятен на проверяемой поверхности квадрата 25 × 25 мм, тем выше плоскостность. Трехгранные поверочные линейки изготовляют с углами 45, 55 и 60° (см. рис. 367, г).

Поверочные плиты (см. рис. 367, а, 6) применяют главным образом для проверки широких поверхностей способом на краску, а также используют в качестве вспомогательных приспособлений при различных контрольных работах в цеховых условиях. Плиты делают из серого мелкозернистого чугуна. По точности рабочей поверхности плиты бывают четырех классов: 0, 1, 2 и 3-й; первые три класса — поверочные плиты, четвертый — разметочные. Проверка на краску при помощи поверочных плит выполняется, как описано выше.

Плиты оберегают от ударов, царапин, загрязнения, после работы тщательно вытирают, смазывают минеральным маслом, скипидаром или вазелином и накрывают деревянным щитом (крышкой).

Линейки ШД, ШМ и УТ недопустимо хранить прислоненными друг к другу, к стене под некоторым углом: они прогибаются и становятся негодными.

Виды лекальных линеек — маркировка

Гибкие лекала — линейки с переменной кривизной — используются для съемки и воспроизведения неправильных кривых. Представляют собой полосу из гибкой стали, к которой прикрепляются распорки, удерживающие рейку в заданном положении. Лекальный треугольник служит для разметки и проверки прямых углов, применяется в слесарных работах для проверки перпендикулярности расположения частей и деталей, изготавливается из нержавеющих сталей.

Лекальные линейки используются для проверки плоскостности на просвет и прямолинейность. Изготавливают их из высококачественных закаленных сталей, по классу точности 0 или 1. Марка ЛД с доведенными рабочими поверхностями, расположенными с двух сторон под углом в форме ножа, применяется для контроля точности слесарных и лекальных работ. Линейки ЛТ и ЛЧ имеют трех- и четырехгранные формы, вдоль всех рабочих частей проходит радиусная канавка.

Модель ШД — поверочная лекальная линейка, служит для контроля плоскости станков, столов и других рабочих поверхностей. Изготавливают ее из инструментальной стали, в сечении — двутавр с широкой рабочей поверхностью. Линейка УТ — трехгранная, угловая, используется для контроля плоскостности поверхностей металлических изделий методом «пятна на краску» (проверяется четкость следа контакта). Изготавливаются такие линейки из чугуна. Чаще всего, такие металлические линейки имеют термозащитное покрытие.

(1 голос, среднее: 1 из 5)

МЕТОДЫ КОНТРОЛЯ

4.1. Поверка стальных и чугунных линеек — по МИ 1729. Поверку линеек типов ШМ-ТК, ШП-ТК и УТ-ТК проводят по методике, приведенной в паспорте.

4.2. Воздействие климатических факторов среды при транспортировании проверяют на типовых представителях в климатических камерах в следующих режимах:

при температуре плюс (50±3) °С, минус (50±3) °С;
при относительной влажности (95±3)% при температуре плюс (35±3) °С.

Выдержка в климатической камере в каждом режиме — 2 ч. После испытаний отклонения от прямолинейности, плоскостности и параллельности не должны превышать значений, установленных в пп.2.2 и 2.3.

4.3. Воздействие тряски при транспортировании проверяют на типовых представителях. Испытания упакованных линеек проводят транспортированием на грузовой автомашине со скоростью 20-40 км/ч по грунтовой дороге на расстоянии 250 км.

Испытания воздействием тряски можно проводить также на ударном стенде, создающем тряску с ускорением 30 м/с² и частотой 80-120 ударов в минуту.

Ящики с упакованными линейками крепят к стенду и испытывают при общем числе ударов 15000. После испытаний отклонения от прямолинейности, плоскостности и параллельности не должны превышать значений, установленных в пп.2.2 и 2.3.

Готовальни

Как уже упоминалось, инженеры и конструкторы обычно используют в работе готовые комплекты. Какой именно набор чертежных принадлежностей включает в себя готовальня, можно узнать по ее маркировке. Те, кто выполняет чертежи на профессиональном уровне, пользуются универсальными наборами. Такие готовальни маркируются буквой «У». Помимо стандартного комплекта, состоящего из циркуля, линейки, карандаша и транспортира, они включают в себя тушь и предназначенные для работы с ней инструменты.

Простые готовальни приобретают обычно школьники для уроков черчения. Маркируются такие наборы буквой «Ш». Существуют также такие готовальни: конструкторские («К»), конструкторские малые («КМ») и большие («КБ»).

Таким образом, мы с вами выяснили, какие существуют материалы, принадлежности, чертежные инструменты, применяемые при выполнении графических изображений. Без циркулей, линеек, карандашей и ластиков создавать точные и сложные чертежи не получится. А поэтому такие инструменты, конечно же, всегда будут востребованными.

Значение лекальной линейки

Современная линейка-лекало имеет два назначения и, соответственно, два определения. С одной стороны, это инструмент для черчения или проверки неправильных кривых. Много таких приспособлений можно увидеть на инженерных факультетах. Лекала чертежные бывают с переменной и постоянной кривизной. Линейка с переменной кривизной имеет устройство, с помощью которого можно изменять его конфигурацию. Обычно изготавливается из стали.

С другой стороны, лекало измерительное – это инструмент без шкалы, скорее, шаблон для обводки и контроля контуров криволинейных деталей или частей. Обычно, это стальная пластина с рабочей кромкой, вырезанной по профилю изделия. Где и когда было изобретено данное изделие, и кто первый начал вырезать детали и выкладывать стены по готовому контуру, сейчас уже определить трудно. Идея оказалась плодотворной и сегодня различные лекала, шаблоны, угольники и линейки используются во всех сферах человеческой деятельности.

Назначение линейки

Покупка изделия

Лекальные линейки для проверки плоскости купить можно в магазинах инструментов или найти более выгодные по стоимости предложения на сайтах строительных компаний.

Цена на такой товар будет зависеть от рабочих характеристик, материала изготовления инструмента и производителя. Крупные торговые компании предлагают своим клиентам широкий ассортимент инструмента, размещенного в каталоге на сайте.

Цена на различные модели варьируется от 1000 рублей до 22 500 рублей. Покупатель может выбрать товар, заказать его доставку и при необходимости получить подробную консультацию у менеджера на сайте.
