Как выбрать диаметр водопроводной трубы для частного дома

№10. Так как трубы отопления лучше выбрать?

Если предполагается самостоятельный монтаж всей системы отопления, то лучше брать полипропиленовые трубы. Они дешевые, все соединения выходят полностью герметичными, а работать специальным сварочным аппаратом по полипропилену быстро научится даже тот, кто имеет минимальный строительный опыт. Больше времени уйдет не на монтаж, а на расчет и подготовительные работы. Главное, приобрести армированные алюминиевой фольгой полипропиленовые трубы и краны из нержавеющей стали, и вся система будет работать долго и надежно.

Металлопластиковые трубы – также неплохой вариант. Они, хоть и стоят дороже, но для монтажа не потребуются никакие специфические инструменты – только гаечный ключ, но соединение со временем рискует потерять герметичность.

Если располагаете средствами, то хорошим вариантом станут трубы из нержавеющей стали. Еще дороже обойдутся медные трубы, но они того стоят.

Советы по выбору

Поскольку в магазинах представлено очень много китайских изделий, как качественных, так и откровенных подделок, к выбору запорной арматуры стоит подходить ответственно.

Перед покупкой стоит определить диаметр трубы, на которую будет устанавливаться прибор и тип резьбового соединения (внутренний или наружный).

Качественные устройства поставляются в комплекте с паспортом, в котором указывается: гарантийный срок эксплуатации, номер изделия, материал и инструкция по монтажу. Экономия на запорной арматуре может привести к значительно большим затратам на ремонт, например, в случае срыва шарового крана.

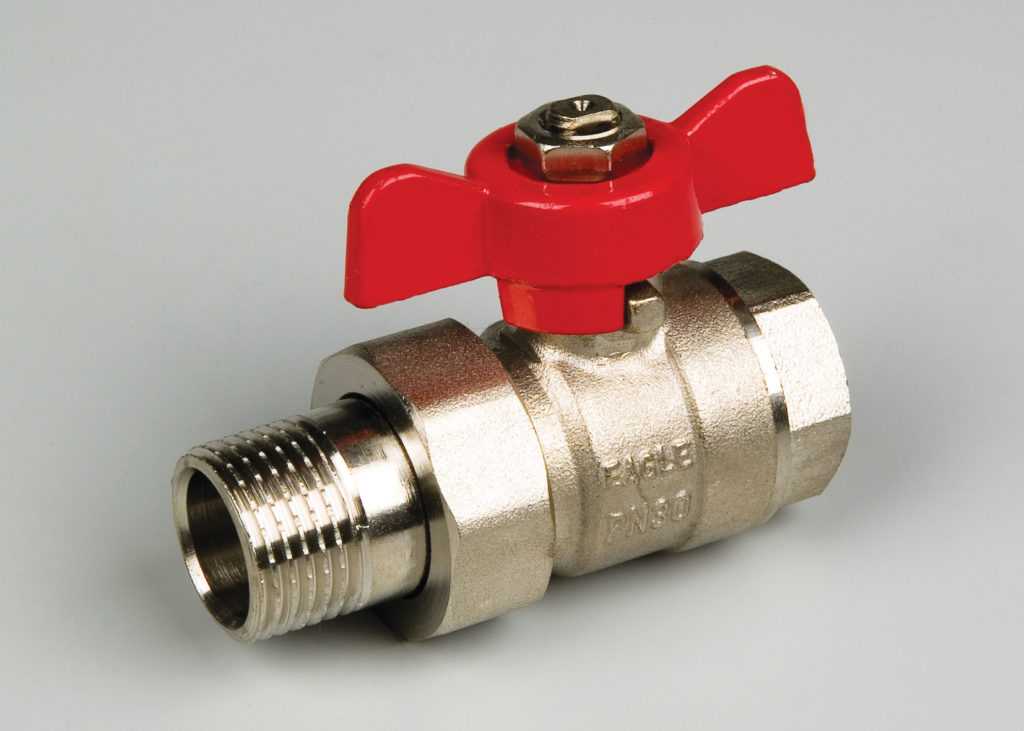

Шаровой кран должен достаточно свободно крутиться. Если для проворачивания нужно прикладывать существенные усилия, от покупки лучше отказаться.

Также не стоит покупать изделия с ручкой, изготовленной из пластика. При частой эксплуатации, со временем ручка начнет прокручиваться.

Еще один важный момент – показатели условного и рабочего давления. Первый должен быть выше. Если в технических характеристиках указаны равные значения – во время эксплуатации возможны серьезные поломки в случае резкого скачка давления в системе водоснабжения.

Также стоит обратить внимание на:

Внешний вид

Металл должен иметь равномерный блеск, без потеков и наплывов. Все детали симметричны, покрытие без трещин и сколов, одинаковая толщина стенок корпуса. Маркировка – четкая, с легкоразличимыми и читаемыми буквами. Признак подделки – матовое или мутное внешнее покрытие.

Вид металла

Многие советуют такой способ проверки шаровых кранов: удалить любым острым предметом верхний никелевый слой. Проблема в том, что сделать это можно только после покупки. Ведь вряд ли в магазине кто-то разрешит царапать и портить товар. Поэтому приобретать запорную арматуру нужно у проверенных продавцов или непосредственно у официальных представителей производителя.

Технические характеристики

В зависимости от того, для каких целей приобретается кран, обращайте внимание на рекомендации производителя:

• если температура воды не превышает 150 градусов, а давления – 40 бар подойдут латунные устройства;
• при температуре до 200 °C, давления до 160 бар – стальные;
• для монтажа отопительных и систем холодного водоснабжения – чугунные.

Хотя в последнее время специалисты рекомендуют заменять чугунную арматуру на стальную. Поскольку при более высокой стоимости, чугунные изделия по техническим характеристикам ничем не отличаются от аналогов из стали.

Шаровый затвор

Должен быть идеально гладким, без царапин и повреждений. Качественные затворы производят из латуни с последующим хромированием.

ГВС из бойлера косвенного нагрева

Эта схема горячего водоснабжения отличается от описанных выше схем только тем, что она связана с системой отопления, теплоноситель которой выступает в роли источника тепла. Как монтируется косвенник?

Принципиальная схема подключения бойлера косвенного нагрева

Бойлер подключается параллельно отопительному контуру. При этом контур отопления комплектуется отсекающими кранами, позволяющими полностью остановить циркуляцию в нем для перевода системы ГВС в летний режим. Летом, вне отопительного сезона, теплоноситель циркулирует по малому контуру — между теплообменниками котла и бойлера.

Виды полипропиленовых труб и их характеристики

Полипропилен получается в результате полимеризации свободных молекул газа этилена. В результате выходит материал с высокими техническими характеристиками, позволяющими производить такую продукцию как трубы для водопровода.

Современные изделия из этого материала успешно противостоят воздействию химически активных веществ, а также обладают рядом характеристик, позволяющих их использовать при повышенном давлении в системах водопровода различного назначения, включая сети подачи холодной или горячей воды или отопительных системах.

Вместе с тем, на их стенках не осаждаются различные наслоения и не развиваются бактерии. Внутренняя поверхность трубопровода устойчива к износу под воздействием твердых частиц, всегда присутствующих в потоке транспортируемой жидкости.

Основные характеристики полипропилена приведены в таблице:

ГОСТы и другие ОРД	Параметры	Показатели
DIN 52612	Величина теплопроводности при 20оС	0,24 Вт/см
15139	Показатель плотности материала	0,9 г/см3
23630	Удельная теплоемкость при +20ОС	2 кДж/кгс
21553	Плавление	149о
11262	Предел прочности на разрыв	34-35 Н/ммо
15173	коэффициент линейного теплового расширения	0,15

Производятся трубы для водопровода из  полипропилена, размерный ряд которых представляет собой следующую последовательность: 16 – 20 – 25 – 32 – 40 – 53. Это основные размеры, применяемые при монтаже внутриквартирных и домовых водопроводных сетей. Более крупные трубы используются в наружных напорных разводках, а также безнапорных канализационных сливах.

Особенность обозначения состоит в том, что размеры проставляются не как для металлических по ГОСТу 3262-80, а по реальному наружному диаметру и толщине стенки, например 32х2,5. Металлические изделия обозначаются условным проходом: Ду25 с указанием серийности – легкая, средняя или тяжелая.

По материалу изготовления и способам применения полипропиленовых водопроводных труб их можно условно разделить на три типа:

1. Тип PPH – производится их гомогенизированного полипропилена. Область применения – промышленные воды, системы вентиляции, внутренние сети водопровода, а также безнапорные трубопроводы.
2. Тип PPB – производится из сополимера такого же пластика. Основное применение – системы водопровода и разводки обогреваемого теплого пола. Трубы этого материала и фитинги к ним хорошо переносят ударные нагрузки. Используются в системах отопления.
3. Изделия типа PPR производятся из рандомсополимера полипропилена, они способны выдерживать повышенное внутреннее давление в системе. Область применения – горячее и холодное водоснабжение, системы отопления с теплым полом.

Трубы полипропиленовые для холодного и горячего водоснабжения: основные технические характеристики

К основным техническим характеристикам трубопроводных материалов из полипропилена относят номинальное давление и максимальную рабочую температуру. Полипропиленовые трубы принято делить на:

• PN10 с максимальным рабочим давлением 1 МПа. Их используют при устройстве системы холодного водоснабжения (20°С) либо «тёплый пол» с наибольшим нагревом до 45°С;
• PN16, способные выдержать 1,6 МПа. Актуальны при устройстве «тёплого пола», нагреваемого до 60°С;
• PN20, актуальные при устройстве системы горячего водоснабжения. Они способны выдержать давление до 2 МПа при максимальном нагреве транспортируемой жидкости до 80°С;
• Армированные изделия, используемые для монтажа системы горячего водоснабжения. Такие полипропиленовые трубы при температуре эксплуатации 95°С и рабочем давлении 2,5 МПа сохраняют свои эксплуатационные характеристики.

Максимальное рабочее давление может существенно отличаться

Примерный расчет трубы в доме

Домашняя система водоснабжения предполагает использование пластиковых труб. Они изготавливаются отдельно для холодного и горячего водоснабжения. На срезах изделий для горячего водоснабжения видна металлическая вставка – арматура, которая защищает трубы от деформирования, даже если они будут на поверхности.

Выбираем трубы для горячей и холодной подачи воды диаметром 20 мм. Подобный вариант идеально подойдет для основной магистрали по дому. При наличии контура в 10 м этого будет вполне достаточно для создания нормального давления в системе. Остальное сделает гидроаккумулятор и реле давления.

Для сварки труб будет нужен паяльник. Паять трубы такого диаметра рекомендуется при температуре 250 градусов по Цельсию, выдерживая нагрев фитинга и трубы 5 секунд.

В работе могут потребоваться ножницы по пластиковым трубам, которые позволят без зазубрин резать материал. Срез диаметра должен быть идеально ровным, без посторонних включений.

Зачищать современные трубы не требуется, достаточно просто их качественно сварить, без перегибов и заплавлений внутреннего диаметра, затем опрессовать для проверки и запустить систему.

В работе могут потребоваться фитинги, фильтры и тройники, повороты на 90 и 45 градусов, обходы, переход с пластика на металл. В дальнейшем при подключении рекомендуется использовать герметик, а также сантехнический лен.

На видео предоставлена полезная информация, которая поможет правильно определить необходимый диаметр для труб холодного и горячего водоснабжения в частном доме:

Виды трубного проката для ГВС

Металлические сантехнические трубы для разогретой среды – это несколько видов изделий. Первый из того, что можно выбрать – это стальная продукция.

Такие изделия бывают как с покрытием, так и без него. В конструкции магистрали для водопровода их скрепляют посредством резьбового соединения, и так же при этом используют дополнительные детали: сгоны, муфты и др.

Выполняя протяжку стальной сети водоснабжения, нужно запастись разводными и газовыми ключами, сварочным аппаратом, устройством, нарезающим резьбу. Еще нужно будет правильно выбрать приспособления для резки сантехнического трубопроката, купить паклю и фум – ленту. Диаметр в данном варианте принято исчислять в дюймах.

Сантехнические стальные трубные изделия отлично переносят высокое рабочее давление и температуру. Теплоноситель в такой системе может прогреваться до 100 градусов. По качественным показателям на первое место ставят бесшовные оцинкованные сантехнические изделия.

Но, они отличаются и некоторыми недостатками.

1. Плохая устойчивость к коррозийным образованиям.
2. Постоянное присутствие внутри сети ржавых примесей.
3. С течением времени в такой сантехнической системе заметно уменьшается просвет.
4. Швы на стыках требуют тщательной герметизации.
5. Монтаж данного сантехнического трубопроката получается довольно трудоемким.
6. Большая масса, что утрудняет перевозку и обработку.

Описывая виды сортамента, которые можно использовать в частном доме и в квартире, необходимо вспомнить нержавеющий и медный трубопрокат.

В системах из нержавейки недостатков практически нет, но высокая стоимость существенно понижает их популярность. Если выбрать вариант сортамента из меди, то он отлично противостоит коррозийным образованиям, и его называют идеальным для водоподающей магистрали.

Срок службы составляет более 50 лет. Медные изделия показали эффективную эксплуатацию не только в водоснабжения, но и в системах отопления. Стоимость данного варианта такая же высокая, как и в первом случае, но монтажные работы выполняютя проще.

Многие ставят вполне оправданный вопрос, какие трубы для прогретой воды лучше – металлические или из других материалов? При прокладке трубы для стояка горячей воды важно знать ответ. Самым главным достоинством неметаллических систем называют их высокую устойчивость к коррозийным образованиям и гладкую внутреннюю поверхность, которая сохраняет свои свойства на протяжении всего срока использования

Полиэтиленовые (ПЭ) трубы для горячей воды до сих пор становятся предметом для спорных дискуссий. Обустройство такой сети отличается рядом особенностей, поэтому решая, какую трубу использовать для горячей жидкости, нужно знать объективную оценку всех видов ПЭ трубопрокатных материалов.

• Металл называют морально устаревшим, и неэффективным.
• Устойчивость к коррозийным образованиям.
• Срок использования более 20 лет.
• Если сравнить, какие трубные изделия лучше переносят сварные работы, то преимущество будет на стороне пластика, так как у металла после сварки ухудшается структура, что может спровоцировать протечки при дальнейшей эксплуатации.
• Если сравнить, какие сети быстрее зарастают изнутри, то это металлические. Пластик на протяжении всего периода использования сохраняет неизменный диаметр.
• ПЭ намного лучше в плане монтажа и выгоднее по невысоким финансовым затратам.
• Также пластиковые магистрали лучше в плане ухода. Им в отличие от металла, не потребуется дополнительная обработка – окрашивание.
• Значимым фактором при решении вопроса, что лучше выбрать, является высокая стоимость металла и его трудоемкий монтаж.

Об экономической стороне вопроса

Первая причина. Покупатели имеют право подать иск в суд, если полипропиленовая труба портится даже при 98 градусах, хотя на упаковке и в документации написано, что изделие выдерживает сто градусов.

Это правило действует на территории США и Европы. Производители должны доказать наличие технологических нарушений при монтаже, иначе  они проигрывают судебное разбирательство.

В компенсацию со стороны производителя входят:

1. Моральный ущерб.
2. Стоимость недоброкачественного товара.
3. Ущерб из-за протечки воды.

Два последних пункта из трёх небольшие по меркам серьёзного производства. А вот моральный ущерб может стоить многого даже крупным компаниям. Потому производители сразу указывают заниженные температуры.

Пластиковые трубы

В этой категории представлены изделия, отличающиеся небольшим весом, что делает их удобными для транспортировки и монтажа. Малая масса также снижает требования к несущей способности стен, на которые предполагается фиксировать элементы системы.

Полиэтилен

Современные полиэтиленовые трубы выполняются из «сшитого» материала, технология изготовления которого предполагает уплотнение молекул. В результате увеличивается прочность изделий при сохранении их пластичности (существуют также трубы из полиэтилена низкого давления ПНД, но их использование предпочтительнее в частном доме или на даче, чем в квартире).

При решении, как выбрать трубы для водоснабжения в квартире, сшитый полиэтилен может стать решением для систем ХВС и ГВС. Предельная температура транспортируемой воды для изделий данного типа составляет +95 °C, однако в многоэтажках этот параметр редко бывает выше. В любом случае можно произвести несколько замеров и получить усредненную величину. При указании предельной величины предусматривается, что такую температуру трубы из сшитого полиэтилена способны выдерживать на протяжении длительного времени. Кратковременные повышения сверх установленной нормы допустимы и не приводят к разрушениям (до +110 °C).

При замене труб водопровода в квартире сшитый полиэтилен будет являться хорошим решением

Одним из важнейших преимуществ полиэтиленовых труб является их пластичность. В частных домах она обеспечивает целостность системы, даже если вода в ней замерзла. В квартирах пластичность является преимуществам благодаря возможности изгибать трубы при монтаже. Трубы для водоснабжения в квартире из сшитого полиэтилена монтируются с помощью обжимных фитингов.

Полипропилен

Если при решении вопроса, какие трубы лучше выбрать для водопровода в квартире, цена имеет большое значение, оптимальным вариантом могут стать полипропиленовые изделия. Их стоимость ниже, чем у других полимерных аналогов, при этом они обладают одними из самых высоких рабочих характеристик, в частности, способностью выдерживать температуру +95 °C и давление до 20 атм

Важно, что и срок службы полипропиленовых труб для водопровода в квартире больше, чем у других изделий – до 50 лет

Одно из преимуществ полипропиленовых труб — наличие большого количество различных недорогих фитингов

Полипропиленовые трубы не пластичны, а изменение направления коммуникаций осуществляется при помощи специальных фитингов. Монтаж неразъемных соединений проводится с помощью сварки на специальном аппарате, который имеет невысокую стоимость и легок в работе.

Металлопластик

Более дорогим вариантом при решении задачи, как выбрать трубы для водоснабжения, является металлопластик. Многослойный материал представляет собой пластичный полимер, армированный тонким слоем алюминия. Благодаря этому сохраняется пластичность изделий, но при этом приобретается дополнительная прочность. Металлопластиковые трубы выпускаются с различной степенью термостойкости и отличаются по цвету. Температура воды в синих трубах не должна превышать 30 °C, а белые трубы рассчитаны на использование в системах ГВС.

Слабым местом металлопластиковых труб является значительное отличие коэффициентов расширения основного и армирующего материалов. При эксплуатации нежелательны резкие изменения температуры воды, способные привести к деформации. Выбирая трубы для горячего водоснабжения, какие лучше, следует решать с учетом этого параметра.

Металлопластиковые водопроводные трубы и фитинги

Монтаж таких трубопроводов производится с помощью компрессионных фитингов — с зажимным кольцом или пресс-фитингов. Соединение с помощью первых рекомендуется делать только открытого типа, так как со временем может возникнуть необходимость его подтягивать.

Выбор моделей для ГВС

Резюмируя сказанное выше, можно сказать, что для систем горячего водоснабжения подходят:

• стальные оцинкованные трубы и обычные, а также медные,
• модели из полипропилена, трубы из сшитого полиэтилена и металлопластика, но их выбор обязательно должен быть с учетом условий эксплуатации.

Трубы полипропиленовые для холодного и горячего водоснабжения: область применения

Пластиковые композитные водопроводные системы применяют как распределительный механизм в общественных и жилых зданиях, широко используют в агропромышленном комплексе для снабжения отрасли технической и питьевой водой. Кроме того, трубопроводы из полипропилена могут служить для транспортировки химически активных жидкостей и сжатого воздуха.

Технические характеристики полимеров позволяют их использовать практически в любой из отраслей промышленности, где требуется транспортировка воздуха и жидкостей:

• для холодной воды и горячего водоснабжения;
• для организации систем отопления;
• для обеспечения рабочего процесса гидравлического и компрессорного оборудования;
• в качестве вентиляционной и климатической аппаратуры;
• с целью устройства обогрева поверхностей;
• для организации канализации;
• в мелиорации, искусственном орошении, дренаже и пр.

Поливинилхлоридовые трубы (ПВХ)

Трубы и фитинги ПВХ производят из поливинилхлорида с добавлением пластификаторов и наполнителей в различных соотношениях. Изделия используются при обустройстве водоснабжения (холодного, горячего). Трубы ПВХ являются самыми жесткими из пластиковых. По параметрам рабочего давления они выпускаются: 0.6, 1.0 и 1.25 МПа. Трубы ПВХ рассчитаны на воды температурой до +90°С.

Монтаж системы из таких изделий производится просто, не требует использования сложных инструментов. Элементы трубопровода соединяются через фитинги методом склеивания. По стоимости ПВХ изделия относятся к недорогим вариантам обустройства системы водоснабжения.

Сравнивая трубы из поливинилхлорида с полиэтиленовыми, можно заметить, что они характеризуются большей прочностью и особой устойчивостью к химическим веществам. Трубы ПВХ производятся диаметром в диапазоне 16-500 мм. Благодаря особенностям материала (поливинилхлорид), изделия не горючи и обладают диэлектрическими свойствами.

Выбор труб является довольно сложным процессом. При этом необходимо учитывать множество нюансов. Поэтому каждый отдельный случай следует рассматривать индивидуально. Если планируется проводить водопровод самостоятельно, то надо учитывать сложность технологии монтажа и наличие необходимых инструментов. Самым оптимальным вариантом считается выбор пластиковых труб. Они отличаются простотой монтажа.

Определить однозначно, какие трубы лучше, достаточно сложно. При выборе материала необходимо учитывать ряд нюансов. Это не только условия эксплуатации водопровода, но и материальные возможности владельца. По ряду эксплуатационных характеристик (надежность, прочность и прочее) из неметаллических изделий лучшими считаются элементы из сшитого полиэтилена. Они превосходят полипропиленовые и металлопластиковые трубы. Элементы водопровода из сшитого полиэтилена стоят дороже металлопластиковых и ПВХ изделий

Осуществляя выбор важно ознакомиться с документами, подтверждающими качество выбранного товара

Размеры

Расчет трубы на горячее водоснабжение подробно описан в СНиП 2.04.01-85, посвященном созданию внутренних инженерных сетей здания.

Мы приведем типичные значения внутреннего (подчеркиваем, внутреннего!) диаметра трубопроводов различного назначения:

• Внутриквартирная или внутридомовая разводка ГВС при длине подводок до 25 метров — 15 мм;
• То же, длиной свыше 25 метров — 20 мм;
• Стояк ГВС при этажности здания менее 10 — 25 мм;

На фото — полипропиленовые стояки водоснабжения с внутренним диаметром 25 мм

• То же, при 10 и более этажах — 32 мм;
• Тупиковый розлив ГВС — 50-80 мм при использовании черных стальных труб и 32-50 во всех прочих случаях;

Со временем отложения уменьшают пропускную способность стальных трубопроводов

Диаметр циркуляционного трубопровода горячего водоснабжения (розлива в многоквартирном доме с непрерывной циркуляцией ГВС) — 40-76 мм для черной стальной трубы и 32-40 для прочих материалов.

Стальные розливы системы ГВС с непрерывной циркуляцией в подвале многоквартирного дома

Медные трубы

Трубы из меди – традиционно считаются лучшими по своим свойствам. Они обладают высокой механической прочностью, их можно изгибать, при помощи высокотемпературной пайки достаточно несложно получаются высокого качества соединения. Свойства меди таковы, что под воздействием агрессивной среды (воды или воздуха) на поверхности трубы образуется тонкий слой окислов – патина, который, в отличие от ржавчины на железе, не осыпается и не смывается, а наоборот – служит своеобразной защитной пленкой, не дающей проникать агрессивной среде глубже в металл. Поэтому медные трубы абсолютно не подвержены сквозной коррозии, и в медном трубопроводе не образуется отложений – в замкнутой системе из медных труб вода очень долгое время остается чистой.

Медные трубы: наилучший и самый дорогой вариант для коммуникаций в доме

Единственный недостаток трубопровода из меди – его высокая стоимость. Из всех возможных вариантов, пожалуй именно трубопровод из меди – самый дорогой.

№8. Диаметр труб для водопровода внутри дома

Правильно подобрать диаметр труб для водопровода в доме и квартире поможет специалист, принимая в расчет массу параметров. Впрочем, справиться можно и собственными силами, если учесть факторы, от которых зависит внутренний диаметр трубопровода:

• напор воды в системе. Чем ниже напор, тем больший диаметр необходимо брать. Если при слабом напоре поставить трубы с недостаточным диаметром, то на выходе из крана получим тоненькую струйку воды;
• длина водопровода. Чем более длинной выходит система водоснабжения, тем больше должны быть трубы. Так, например, для систем протяженностью менее 10 м можно брать трубы диаметром 20 мм, для систем длиной до 30 м – трубы 25 мм. Если протяженность водопровода еще больше, то лучше взять трубы диаметром 32 мм. Это стандартные рекомендации;
• количество поворотов. Каждый поворот несколько снижает давление, поэтому если их количество в системе повышенное, то и диаметр лучше брать с запасом;
• количество точек потребления. Чем больше мест забора воды в квартире, тем больше должен быть диаметр трубопровода;
• также на выбор необходимого диаметра трубы влияют такие параметры, как температура воды, параметры насосного оборудования и т.д.

При средней скорости воды в трубах 0,02 км/с пропускная способность системы с диаметром 25 мм составит 30 л/с, а трубопровода с диаметром 32 мм – уже 50 л/с. Все зависит от требуемого уровня потребления. При организации системы водоснабжения частного дома придется, конечно, хорошенько подумать и даже применить специальные формулы, а вот в обычные квартиры уже, как правило, введена разводка, требуемый диаметр составляет 15-20 мм.

Напоследок отметим, что экономить и брать трубы с меньшим диаметром, чем необходимо для нормальной работы системы, не стоит. Учитывайте максимальные пиковые показатели температуры и давления в системе – это даст уверенность, что трубы переживут гидроудары, оставшись целыми. Для многоквартирного дома, например, запас прочности по давлению должен составлять 12 атмосфер.

Статья написана для сайта remstroiblog.ru.

Изделия из меди

Как правило, систему водоснабжения пытаются замаскировать, но к данному виду это не относится. Это тот случай, когда внешний вид способен порадовать и стать украшением интерьера. Эстетичный вид не является единственным их достоинством, они также отличаются:

• надёжностью;
• большой срок эксплуатации, который может достигать при должном уходе 70 лет;
• устойчивость к деформации и повышенному давлению;
• склонность к внутреннему зарастанию меньше, чем у стальных;
• устойчивость к химическим реагентам, что позволяет использовать чистящие средства с хлором и щелочными реагентами.

Использование при создании водопроводной конструкции в квартире медных труб сопряжено с некоторыми трудностями при их монтаже. Помимо этого стоит отметить их высокую стоимость, поэтому их приобретают все меньше людей, а значит и предложение стало ограниченным. При возникновении проблем, найти похожий материал для ремонта или фитинги сложно.

Водопроводы из меди

Сантехники обычно с неохотой берутся за работу с медными изделиями, так как здесь требуются особые навыки, соответственно и стоимость установки будет высокой, что является минусом при выборе данного материала.

Чтобы сделать разводку по квартире из медных труб, потребуется изделия диаметром 20 и 25мм.

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

• давление на входе;
• потери напора;
• материал трубопроводов;
• скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

• короткие, с большим внутренним диаметром;
• менее шероховатые, например, пластиковые, а не стальные;
• с меньшим числом поворотов, местных сужений;
• питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

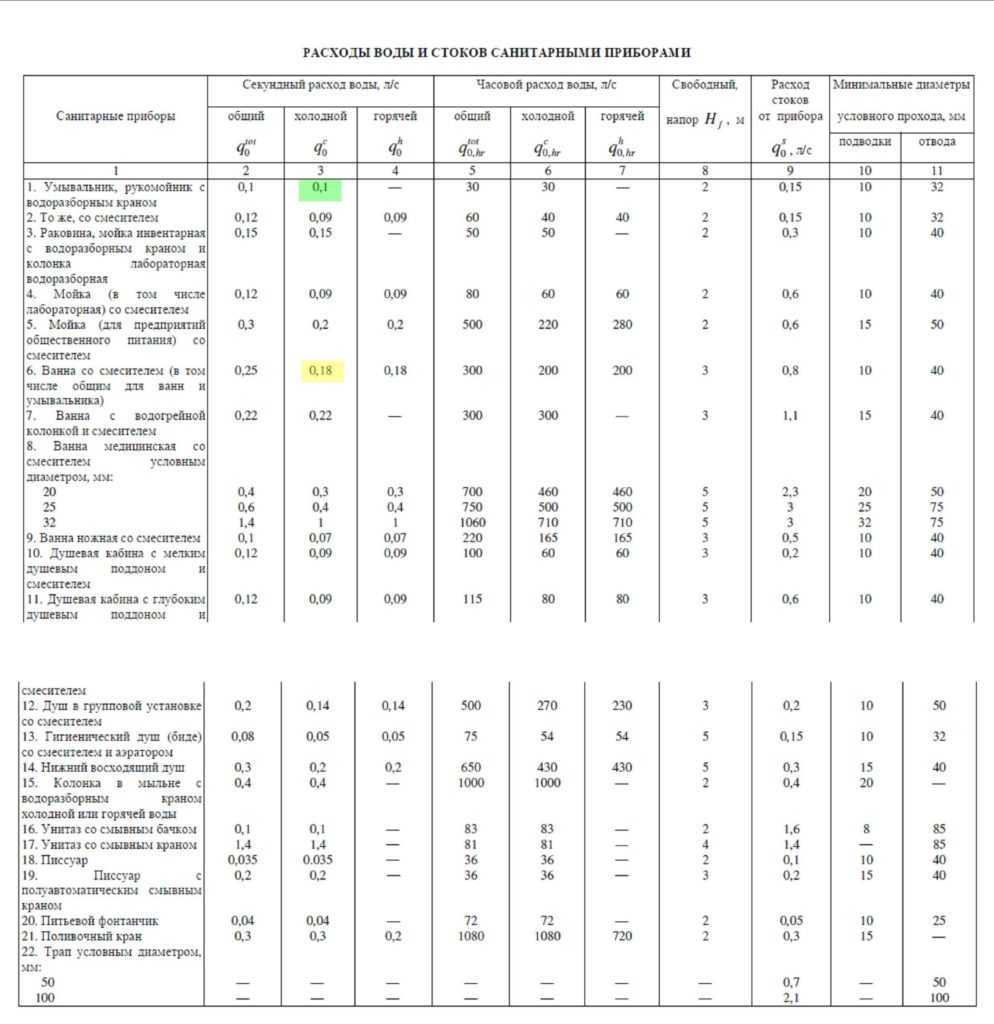

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.

Типы разводки

Итак, какой может быть у водоснабжения разводка труб?

Ориентация

К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной — розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.

Присоединение вертикальных стояков к горизонтальному розливу

Подвал и чердак

Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.

В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.

Нижняя разводка: розлив в подвале

Альтернатива — монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.

Кроме того, если в доме выполнена верхняя разводка — горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.

Розлив ГВС на чердаке. Рядом — сборный вентиляционный вывод канализации

Тупик и циркуляция

Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.

Пришло время дать пару внятных определений:

1. Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
2. В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.

На циркуляционную систему ГВС указывает наличие двух розливов с горячей водой

Тройники и коллекторы

Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения — возможность открытого монтажа и невысокая материалоемкость.

Последовательная разводка

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.

Каждый прибор снабжен собственной подводкой

Плюса у коллекторной разводки два:

1. Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
2. Отключение любого прибора возможно из единого центра — коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.

Из коллекторного шкафа можно отключить воду на любой сантехнический прибор
