Как подобрать картридж для смесителя - виды, производители и советы

Нюансы при выборе картриджа

Информация об особенностях устройства картриджа помогут разобраться в вопросе, как поменять картридж в смесителе в ванной, на кухне или в душе:

Устройства разделяют на разборные и цельные (неразборные). Невозможно сделать ремонт (внутри смазать и заменить прокладку), если модель не разборная. Ее меняют в однорычажном смесителе чаще. При покупке разборной модели уточните, какие гарантии на него и имеются ли запасные детали.
Точно указывайте при покупке нужный размер. Неточные параметры размера приведут к быстрой поломке шланга душа, произойдет срыв резьбы в смесителе. Тугой поворот рычага в кране, и то, что он шумит, подскажет о неправильном выборе.
Критерий выбора нужного устройства – количество и форма отверстий на нижней стороне.

Модель кухонная отличается от модели для ванной комнаты и не взаимозаменяемые. Модели европейского производителя превосходят по качеству модели, выпущенные в Китае.

Но по соотношению цены и качества китайские модели фирм Potato, Frap не уступают. Время от времени ломаются все средства сантехники и получить знания о том, как разобрать смеситель с картриджем будут просто не лишними.

Поломка картриджа для душевых кабин: возможность ремонта и рекомендации по замене

Как снять смеситель с душевой кабины в домашних условиях: типы смесителей, обзор возможных дефектов

Какой тип смесителя выбрать для ванной, кухни, душевой кабины: виды, характеристика

Ремонт смесителя своими руками: причины плохой работы смесителя, виды ремонтных работ

Ремонт смесителя в ванной своими руками: как починить переключатель на душ

Разновидности моделей

Модель от “Kludi”

По конструкции картриджи отличаются незначительно. Компании-изготовители, применяя новые технологии, постоянно совершенствуют их:

Kludi – микрокартридж, новинка, разработанная специалистами. Изделие предназначено для установки в смеситель миниатюрного типа.
Newform – продукция итальянской компании, устойчивы к гидравлическим ударам до 35 атмосфер.
Supergrif – картридж для крана, цена приемлемая. Имеет супергладкость поверхностей дисков, которая достигается благодаря ультразвуковой обработке.
Multiport – новинка инженеров компании Ideal Standard. Прибор предусмотрен для работы при низких давлениях. Особенностью является дополнительная миникамера, исполняющая роль буфера.
Groh – картридж для смесителя, цена достаточно высокая. Имеет пластины с углеродно-кристаллическим напылением, что значительно повышает их прочность.

Широкий ассортимент продукции позволяет выбрать кран на любой вкус и кошелек. Производители предлагают достойные модели даже в бюджетной категории.

Разновидности

Перед тем как разобраться в вопросе ремонта и замены картриджа для смесителя, стоит понять, какие виды такого прибора существуют

Причин в том, что определенный вид имеет свои отличительные особенности, знать которые важно при замене нового картриджа. Бывает так, что они просто не подойдет для вашего водопроводного крана.

Шаровой

Для такого устройства характерно наличие управления потоками жидкости, которое осуществляет полый шарик из металла. На его поверхности имеется несколько отверстий, при его повороте происходит совмещение отверстий в корпусе крана, благодаря которым вода смешивается в определенной пропорции.

Минусом такого устройства можно считать то, что картридж в течение длительного ремни не используется. В результате этого происходит заедание между шариком и прочной вкладкой. Начинает оседать известковый налет, что приводит к поломке картриджа.

Читайте так же материал, который подробно расскажет как разобрать кран.

Пластинчатый

Этот вариант устройства относится к самым надежным. Если картридж был изготовлен качественно, то он сможет прослужить вам более 10 лет. Он может выпускаться различной высоты, диаметра, длины.

На фото — пластинчатый картридж для смесителя:

Керамический

Конструкция такого устройства предполагает наличие двух дисков, которые плотно друг к другу прилегают. Для их производства используют металлокерамику, как правило, оксид алюминия. Нижний диск остается неподвижным, его фиксация выполнена внизу картриджа. О вот верхний элемент может вращаться и смещаться. Для керамического элемента характерно отсутствие резиновой прокладки. Следовательно, вам не нужно будет осуществлять ее замену после периодического истирания.

Адсорбционные устройства (активированный уголь)

Принцип работы основан на способности поглощать загрязнения жидкости некоторыми твердыми веществами. Он эффективен для малой концентрации загрязняющих веществ – на стадии глубокой очистки.

Лучшим сорбентом является активированный уголь. Его применяют в качестве наполнителя для картриджа. Он лучше всего справляется с органическими загрязнениями, обеспечивает высокие требования к составу.

Сорбционная очистка применяется на конечной стадии подготовки питьевой воды. Такой модуль может удалить:

хлор;
железо;
фенол;
пестициды;
гербициды;
тяжелые металлы;
продукты нефтепереработки;
органику;
красители;
мышьяк;
поверхностно-активные вещества.

Нужно следить за своевременной заменой таких кассет.

Критерии выбора

При выборе картриджа рекомендуется учитывать:

вид устройства;
сфера использования;
материал изготовления;
габаритные размеры.

Разновидности картриджей

В зависимости от запорного механизма выделяют следующие типы картриджей:

шаровые;
дисковые.

В основе шарового, как видно из названия, располагается шар, который перемещается от одного отверстия к другому, тем самым перекрывая один или несколько потоков воды и определяя уровень напора.

Картридж с запорным шаром

В основе дискового картриджа располагаются запорные диски. Устройства меньшего диаметра, чем корпус картриджа, свободно вращаются при воздействии на краны, что и позволяет перекрывать потоки воды.

Устройство дискового механизма

Шаровые картриджи предназначены для однорычажного смесителя. Изделия дискового типа можно устанавливать, как в однорычажные, так и в двухвентильные смесители.

Подбор устройства по типу смесителя

При выборе картриджа также рекомендуется учитывать сферу использования оборудования.

Какие бывают картриджи для однорычажных смесителей? При использовании сантехнического устройства на кухне или в раковине достаточно стандартного шарового картриджа.

Для душевых кабин или ванны рекомендуется использовать специальные картриджи-диверторы, которые отличаются наличием большего количества отверстий, предназначенных для смешивания и подачи воды. Дивертор позволяет использовать несколько режимов работы душа.

Четырехрежимный картридж для душевой кабинки

Для термостатических смесителей изготавливаются специальные термостатические картриджи, которые способны работать при заданных пользователем параметрах.

Устройство с возможностью программирования параметров подачи воды

Материалы изготовления

Основными материалами, используемыми для изготовления картриджей, являются:

керамика;
металл (сталь, латунь и так далее).

Керамический картридж отличается:

более длительным сроком службы, чем металлическое оборудование, так как материал не подвержен негативному воздействию воды. Средний срок службы металлического картриджа составляет 6 месяцев, а оборудования, изготовленного из керамики – 3 года;
плавностью регулировки температуры и напора воды;
более высоким уровнем герметичности, так как все элементы устройства плотно прилегают друг к другу, причем, как правило, без дополнительных резиновых прокладок.

Для душевых кабин часто используются модели, корпус которых и внутреннее наполнение изготовлены из керамики, а стержень из металла. Металлический стержень позволяет беспрепятственно поворачивать устройство на 360°.

Определение габаритных размеров

Важную роль при выборе играют и размеры картриджей. Основной параметр – диаметр картриджа определяется в соответствии с габаритами сантехнического оборудования. Как правило:

для смесителей умывальников, раковин, ванн и душевых кабин подходят картриджи диаметром 28 мм, 32 мм или 35 мм;
для кухонных моек с подводом шланга 38 мм – 40 мм, для поворотных изливов ванны/душа подходят картриджи 26 мм или 30 мм;
для смесителей с подводом 25 мм – 26 мм предназначаются картриджи с диаметром 18 мм – 20 мм.

Габариты картриджа

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;
Так выглядят шаровые картриджи
Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.
Принцип работы дискового картриджа

По используемому материалу они бывают:

Металлические;
Керамические.
Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

Для однорычажных кранов;
Типичный картридж однорычажных кранов
Для термостатов;
Душевой кабины (двухрычажные).
Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Это интересно: Устройство смесителя для ванной — из чего состоит, строение и схема шарового водопроводного крана, виды и характеристики

Особенности

На данный момент используются два вида смесителей: двухвентильный и однорычажный. Первый вариант более устаревший, он представляет собой классический кран с двумя вентилями, отвечающими за подачу горячей и холодной воды. Однорычажный смеситель, соответственно, обладает одним рычагом, а температура воды в нем регулируется с помощью его поворота влево и вправо. Напор же регулируется высотой подъема рычага. Такой тип смесителя считается более удобным, так как позволяет быстрее добиться требуемой температуры воды благодаря устройству самого рычага, ведь в нем отсутствуют резиновые прокладки, обладающие низкой износостойкостью. Он позволяет сохранять желаемое положение в закрытом состоянии, соответственно, нет необходимости каждый раз его настраивать. И очевидным преимуществом является то, что один рычаг регулировать все-таки проще, чем два вентиля.

Картридж – это основная функциональная деталь смесителя, отвечающая за смешивание горячей и холодной воды, поступающей из разных труб. Они тоже бывают двух видов. Двухвентильные смесители подразумевают использование исключительно дисковых картриджей, тогда как в однорычажных встречаются как шаровые, так и дисковые. По сути, принципиальной разницы в этих видах картриджей нет.

Шаровой картридж работает по следующему принципу: холодная и горячая вода подается в шар и перемешивается внутри него, затем она выходит наружу, уже обладая требуемой температурой. На производство шарового картриджа необходимо обладать специальным разрешением, поэтому чаще производитель выбирает дисковый.

Данный тип картриджа отличается своим более сложным устройством: чаще всего он состоит из двух металлокерамических пластин, совершенно не пропускающих воду, заключенных в пластиковый корпус. Пластины плотно прижаты друг к другу. Нижняя пластина всегда остается неподвижной, а смещение верхней приводит к изменениям в подаче воды. Она соединяется с рычагом смесителя при помощи специального штока, и в результате смещения этого рычага по вертикали изменяется напор воды, а поворот в сторону влияет на ее температуру. При возникновении поломки многие думают, что стоит заменить лишь неисправную деталь картриджа, однако, это нерационально. Поскольку нет гарантии, что можно точно установить, в чем именно заключается проблема, а также никто не производит отдельные детали, так как считается, что проще заменить всю деталь сразу, соответственно, картридж является неразборной деталью.

Дисковые картриджи бывают диаметром от 35 до 47 мм, но чаще всего встречается либо 35 мм, либо 40 мм. Принципиальной разницы в них нет, но при замене стоит учитывать диаметр, чтобы купить такой картридж, который подойдет для конкретного смесителя. Производитель картриджа заявляет, что срок его службы составляет около 10 лет, хотя на практике оказывается, что этот срок сильно завышен. Проблемы зачастую возникают уже через 4–6 лет после покупки. Чтобы поломка не застала врасплох, стоит, покупая смеситель, взять для него запасной картридж. Тогда в случае возникновения неполадок в его работе не будет необходимости тратить время на поиск подходящей детали в магазине. Тем более что стоит эта деталь недорого – в среднем от 150 до 300 рублей.

Порядок действий во время замены

Прежде чем начать замену картриджа, следует перекрыть воду. Это можно сделать при помощи расположенных в доме кранов, а если такой возможности нет, то перекрыть стояк в подвале. Когда вода будет надёжно перекрыта, можно приступать к разборке смесителя.

Чтобы открутить рукоятку, потребуется снять декоративную вставку, на которой изображено обозначение температуры воды. Это легко выполнить, поддев заглушку отвёрткой. Иногда накладка может иметь резьбу. В этом случае её требуется аккуратно открутить. Как только фиксирующий винт станет виден, можно его выворачивать. После снимается и сама рукоятка.

Теперь стали видны уплотнительное кольцо и прижимная гайка, удерживающая картридж в капсуле. Её необходимо отвернуть. Для этого используется рожковый ключ соответствующего размера. Также можно воспользоваться разводным аналогом. Выворачивать гайку нужно аккуратно, чтобы не повредить резьбу и сам смеситель. Как только картридж будет свободен, его вынимают и устанавливают новый.

После следует выполнить все операции в обратном порядке. При наличии ржавчины на резьбовых соединениях, рекомендуется их очистить прежде чем прикручивать деталь. Для этого может понадобиться специальная жидкость WD-40. Она размягчит окись металла и её можно легко удалить.

Замена картриджа смесителя в душевой кабинке

Предполагает предварительную проверку возможности провести данное мероприятие. Замена не может проводиться тогда, когда резьба либо полностью сорвана, либо была деформирована в процессе эксплуатации. В данном конкретном случае приходится полностью менять кран.Если резьба целая, можно смело приобретать новый картридж, руководствуясь советами специалистов. Кроме того, необходимо иметь в своем распоряжении набор из гаечных ключей, комплект отверток, разводной шведский ключ, мощные плоскогубцы. Эти инструменты следует подготовить или купить заранее. Иначе замену кассеты будет просто невозможно выполнить.

Пошаговая инструкция

Алгоритм действия подразумевает точное следование определенной последовательности. К работе приступают только после отключения подачи централизованного водоснабжения. У каждой модели картриджа есть свои особенности, но общий порядок действия остается неизменным.

Шаг 1

С ручки картриджа снимают заглушку. Она закрывает болт фиксации для ручки картриджа. Используя шестигранный ключ либо отвертку, выворачивают крепеж. Отверткой с соответствующим профилем откручивают небольшой винтик, расположенный в отверстии. Далее, снимают ручку с конструкции.

Шаг 2

Чтобы открыть доступ к кассете, удаляют декоративную гайку. С этой целью откручивают защитный металлических кожух и извлекают картридж. Нередко сделать это бывает сложно. Такое происходит тогда, когда кожух закисает и не поддается откручиванию

Снять кожух в таком случае поможет газовый ключ, но предварительно на деталь обязательно накидывают кусочек чистой и мягкой ткани.Действовать необходимо крайне осторожно. Излишнее давление может привести к повреждению корпуса

Его конструкция довольно тонкая и хрупкая

Если приложить чрезмерное усилие, корпус деформируется. Посредством гайки удерживается декоративная накладка. Этот метиз снимают, а затем откручивают прижим.Разбор механизма занимает довольно много времени. Облегчить и ускорить процесс выкручивания старых соединений резьбового типа позволяет «ведешка». Ею пользуются многие мастера. Продается она в каждом магазине автозапчастей и имеет невысокую стоимость

Его конструкция довольно тонкая и хрупкая. Если приложить чрезмерное усилие, корпус деформируется. Посредством гайки удерживается декоративная накладка. Этот метиз снимают, а затем откручивают прижим.Разбор механизма занимает довольно много времени. Облегчить и ускорить процесс выкручивания старых соединений резьбового типа позволяет «ведешка». Ею пользуются многие мастера. Продается она в каждом магазине автозапчастей и имеет невысокую стоимость.

Шаг 3

Внутри сантехнического устройства образовывается довольно много грязи и накапливаются твердые отложения. Поэтому поверхности выхода обязательно очищают. С этой целью применяют моющие средства. Это может быть обычная жидкость для мытья посуды. Главное, не просто почистить устройство, но и тщательно затем промыть, чтобы не осталось следов от чистящего средства.

Шаг 4

Вместо извлеченного картриджа, устанавливают новое устройство. Главное, правильно расположить деталь. Чтобы вставить кассету и ничего не перепутать, на стенках имеются по две бороздки и на входе пара выступа. Эта особенность конструкции не позволяет вставить кассету в неправильном положении.

Картридж придерживают пальцем за рукоятку в требуемом положении и зажимают гайкой. Когда он помещен на место, включают подачу воды и проверяют функциональность кассеты. Если нет никаких протечек и смеситель работает исправно, картридж закрывают гайкой (декоративной), а ручку устанавливают на место.

Какую смазку для картриджа выбрать?

Проблему тугого функционирования смесителя решает извлечение керамического картриджа и покрытие смазкой дисков внутри.

Разберем, какие виды смазывающих составов лучше и что они собой представляют:

Циатим-221 – пластичный состав, сделанный по ГОСТу. Прекрасно подходит, как для металлических деталей, так резиновых, пластиковых, керамических, а также для узлов трения. Этой смазкой часто обрабатывают не только смесители, но и подшипники в электромашинах и агрегатные подшипники в летательных аппаратах.

Консистенция Циатим-221 такая, что она не растворяется в воде. Стойкий химический состав – обеспечивает хорошее смазочное качество, даже при давлении 600Па не смывается. Температурные перепады от -60 до +150 градусов также не принесут составу вреда.

Благодаря своим характеристикам, Циатим-221 очень востребована, поэтому ее приобрести весьма проблематично, и продавцы предлагают менее эффективный аналог – Циатим-201.

Силиконовая смазка. Данный состав используется для заполнения пространства между пластинами керамического картриджа – в промежутке слишком малое расстояние, и без смазки невозможно даже сместить ручку с места. Этот расходный материал смягчает оборот рычага и позволяет свободно его крутить. Если чувствуется, что рычаг будто залипает при поворотах, значит нужно обновить силиконовую смазку.

Силиконовая смазка представляет собой пасту белого цвета, полупрозрачная. Ни в коем случае не перепутайте с силиконовым герметиком, иначе кран придется выкинуть. Одного применения пасты должно хватить на 50 000 оборотов рычага. Продается, как правило, в магазинах автозапчастей и на авторынках. Цена 8-10 долларов.

При нанесении силиконовой смазки на верхнюю пластину картридж для удобства нужно держать вверх ногами, но учтите, что в таком положении это будет нижняя пластина – в отверстия заливать ее не надо. Далее необходимо равномерно распределить, для этого прокрутите шток в картридже. Если необходимо, можно нанести еще немного.

Если после нанесения состава между пластинами все же будет попадать песок или ржавчина, тогда нужно купить новый картридж.

RAVAK – тефлоновая смазка. Она также не растворяется в воде, однако с течением времени вымывается, поэтому частота необходимости смазывания деталей повышается.

Но благодаря списку достоинств, тефлоновая смазка пользуется спросом у потребителей:

большой диапазон температур – выдерживает там, где другие отказывают;
достаточно нанести одну каплю, на лицо – эргономичность;
ее свойство не позволяет ей желтеть со временем, как это обычно бывает с пастами;
ею можно также смазывать петли дверей и душевые уголки, планеры душевой кабинки, дверные ручки.

Данная информация поможет вам выбрать и применить смазку для смесителя правильно, чтобы продлить работу сантехнических приборов.

Немного истории

Древнегреческий математик и механик Герон изобрел смеситель, который внешне совсем непохож на современные краны, но по функциональным действиям мало от них отличается. Древнеримская история о кранах-смесителях говорит, что краны римских изобретателей по действию повторяли принципы Герона, но были более комфортными. В Средневековье о кранах не было и речи, личная гигиена была на низком уровне, из-за чего распространение эпидемий привело к миллионным жертвам в Европе. Тогда пришлось вспомнить о санитарии, воде и естественно о кранах.

Так как краны для подачи воды для личных потребностей были доступны только зажиточным людям, то главное внимание при изготовлении уделялось их внешнему виду. В конце XVIII века англичанин Джозеф Брам создал новый смеситель из 3-х кранов: первый осуществлял подачу горячей воды, второй – холодной, третий – смешанной

Такие краны просуществовали до начала ХХ века, когда Уильям Томсон усовершенствовал идеи Брама до двухвентильного крана.

В недалеком прошлом большинство смесителей управлялись кран-буксами. Хотя они не исчезли, а часто возрождаются в стиле роскошного ретро, все же в массовом потреблении прочно заняли свои позиции рычажные смесители, удобные в управлении и быстром изменении режимов подачи и температуры воды. Главным элементом, несущим основную функциональную нагрузку, является картридж, осуществляющий смешивание и подачу воды. Управляется он легкими движениями рычага, чем обеспечивает нужную температуру и подачу воды.

Это интересно: Плохо смывает унитаз — причины и решения проблемы

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

разводной ключ
шестигранный ключ
две отвертки

Порядок действий будет таковым:

отключите подачу горячих и холодных потоков
снимите декоративную заглушку, находящуюся на смесителе
открутите винт-фиксатор, расположенный под данной заглушкой
снимите ручку смесителя
открутите кольцо, расположенное под ручкой
разводным ключом снимите гайку
вытащите неисправный картридж смесителя

После всех действий вам остается:

установить новый работающий картридж
проделать предыдущие действия в обратном порядке
включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

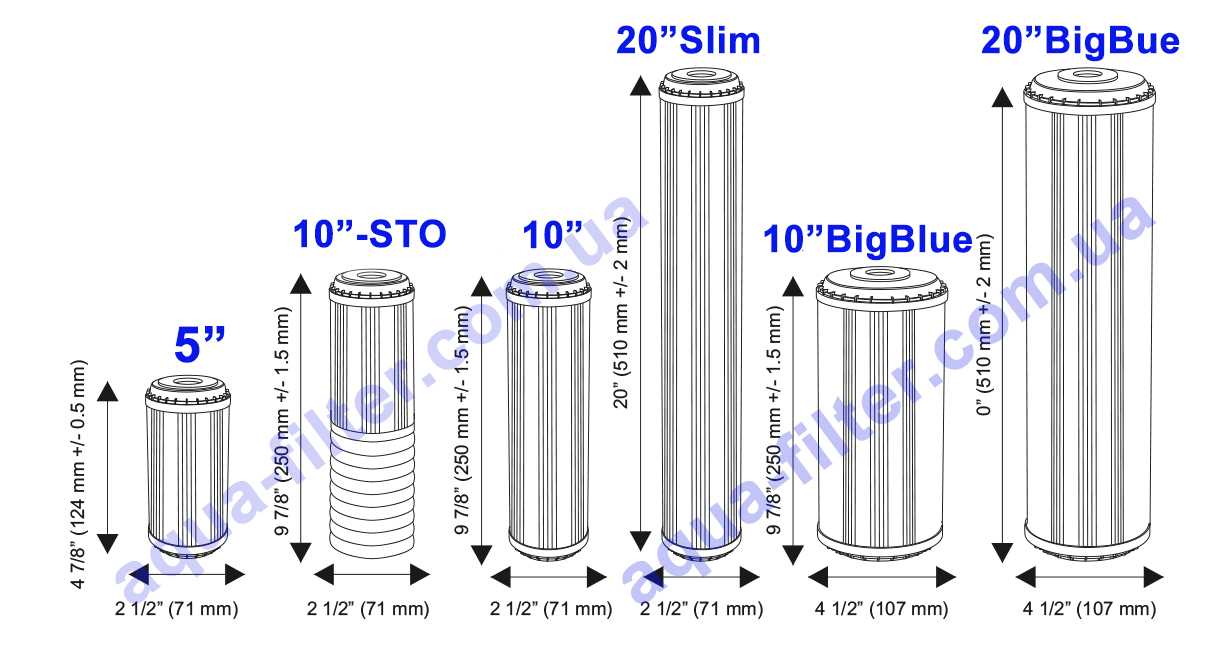

Размеры картриджей для фильтров

Размер 5″
Размер 10″
Размер 20″
Размер 20 slim»

Размеры подчиняются общепринятым мировым стандартам. Основные – это SL и BB. Отличаются они высотой и диаметром. Причем измеряются эти величины также по стандарту в дюймах, а не в миллиметрах.

SL (Slim Line) – диаметр 2,5 дюйма или 64 мм. Высотой бывают 5, 10, 20 дюймов – соответственно маркируются 5SL, 10SL, 20SL. Данные кассеты распространены в проточных и системах обратного осмоса.

BB (Big Blue) – диаметр 4,5 дюйма или 114 мм, диаметр 10 и 20 дюймов (10BB и 20BB). Предназначены для магистральных систем, имеют большую пропускную способность и повышенный ресурс. Основные:

Как выбрать картридж для смесителя? (видео)
