Как сделать абиссинский колодец своими руками из пластиковых труб

Монтаж

После предварительного бурения устанавливают обсадную трубу, на конце которой смонтирован фильтр. В дальнейшем выборку почвы ведут через обсадную колонну. Признаком достижения водоносного слоя является водно-песчаная каша. Для проверки ее свойств в трубу заливают ведро воды. Если жидкость ушла в грунт, значит, цель достигнута.

Следующим этапом промывают фильтр. Эту операцию выполняют под давлением. Если не проделать эту работу, вода из грунта может просто не попасть в трубу. Если обсадная труба выполняет только функцию укрепления стен скважины, фильтр крепят к магистрали из пластиковых труб и всю систему опускают в шурф. Нижняя часть колодца и промежуток между трубами засыпается мелким гравием, который выполняет две функции: уплотнителя и грубого фильтра.

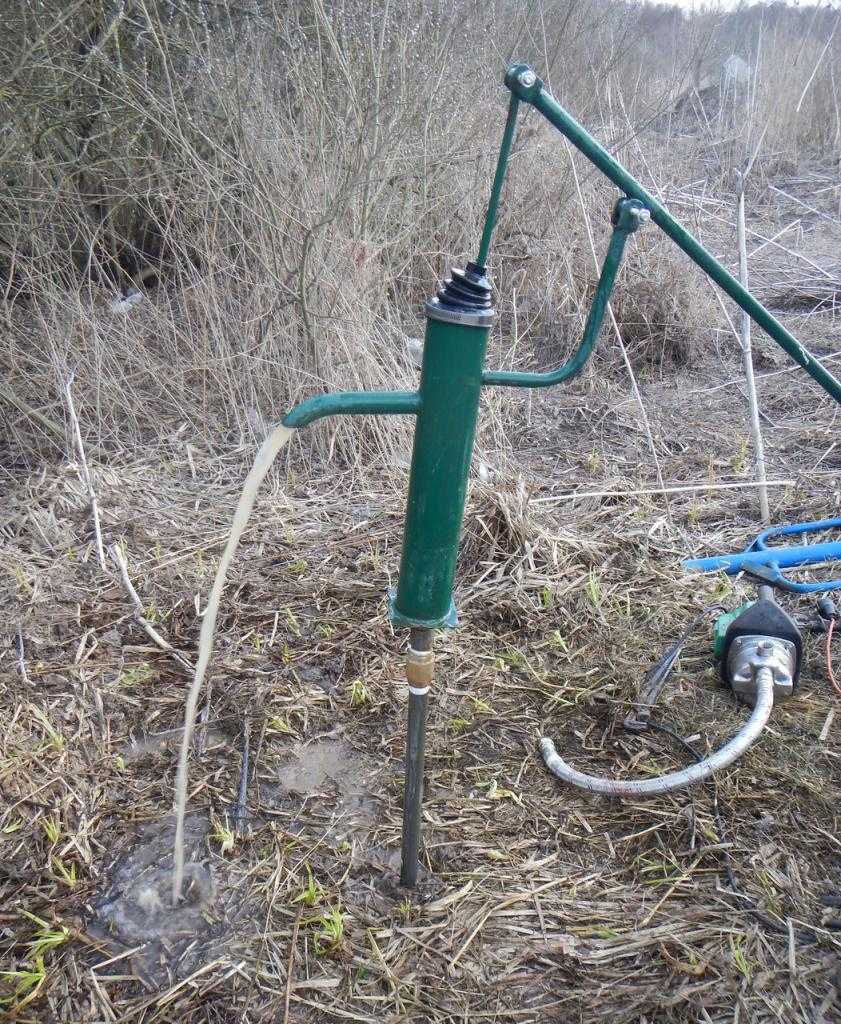

Остается только обустроить рабочее место пользования скважиной и запустить насос. Помпу верхнего принципа действия подсоединяют к трубопроводу, затем насосную станцию заполняют водой и подключают ее к выходному штуцеру насоса. После отвода вод, засоренных песком, у подземного фильтра образуется водяная линза; в ней аккумулируется чистая родниковая жидкость, которая подается на поверхность.

Особенности абиссинской скважины

На сегодня обустройство абиссинской скважины становится достаточно популярным видом водоснабжения и в нашей стране.

Рассмотрим подробнее, что такое абиссинские колодец, его достоинства и недостатки. Абиссинская скважина-игла отличается от прочих искусственных водозаборных систем рядом особенностей:

  • Устройство её возможно только в мягком грунте – рыхлом песчаном, или песчано-гравийном.
  • Глубина абиссинской скважины обычно не превышает нескольких метров, редко до 10-15.
  • Заглубляются обсадные трубы не методом бурения, а при помощи их непосредственной забивки в грунт.

Популярность абиссинского колодца объясняется целым рядом преимуществ, выгодно отличающего его от прочих типов скважин. Прежде всего, это простота и дешевизна работ. Трубы заглубляются в землю без применения буровых установок и каких-либо прочих дорогостоящих технических средств.

Для этих целей используются достаточно простые приспособления в виде ручного копра или даже просто массивной кувалды. Поэтому, вполне возможно сделать скважину-иглу своими руками. При желании это может сделать даже один человек, максимум, двое.

Другой плюс подобной техники – минимальный размер рабочей площадки. Чтобы установить копр с треногой для забивки труб, потребуется площадка в 2,5-4 м3. Это немаловажный фактор, когда требуется устроить скважину на приусадебном участке с надворными постройками, садовыми деревьями и кустарниками.

Тяжёлая буровая техника в таких условиях попросту не сможет подъехать к нужной точке, либо нанесёт ландшафту участка непоправимый ущерб. Вода в скважине-игле достаточно чистая, поскольку обустраивается в песчаных грунтах, выполняющих роль естественного фильтра.

Абиссинская скважина своими руками из полипропиленовых труб

Главное достоинство этой установки — мобильность и автономность всей конструкции. Сам процесс обустройства не представляет ничего сложного. Достаточно забить трубы в землю, первая из которых представляет собой так называемую иглу с фильтром. После появления воды скважину промывают, сутки отстаивают, а затем бетонируют участок, укомплектовывают её помпой и откачивающим механизмом. Теперь можно пользоваться этим чудом инженерной мысли в соответствии со своими нуждами.

Необходимые инструменты и материалы

Полипропилеоновые трубы обладают достаточной прочностью и имеют доступную цену

Перечень необходимых инструментов и материалов минимален:

  • ручной бур;
  • подбабок или забивной наконечник;
  • бабка;
  • подъёмный блок;
  • пластиковые трубы для тела скважины;
  • забивная игла копьевидной формы с диаметром на 15–20 мм шире диаметра используемых труб.

Отдельно стоит остановиться на трубах, используемых для обустройства тела скважины. Оптимальный вариант — изготовление их из армированного полипропилена или полиэтилена низкого давления. Толщина стенок должна быть не меньше 0,5 см, это обеспечит необходимые показатели прочности и антикоррозийной стойкости. Диаметр, как правило, 25–30 мм.

К материалу забивной иглы также предъявляются следующие требования:

  • прочность;
  • надёжность;
  • пригодность для контакта с жидкостью.

Подготовительные работы

Фильтр-иглу можно изготовить своими руками

Подготовительные работы начинаются с определения подходящего участка для установки абиссинской скважины. Желательная глубина уровня водоносного слоя — до 8 метров от поверхности земли. Вот несколько признаков такого участка:

  • присутствие подобных скважин на соседних участках;
  • в обычном колодце измеряют его глубину до дна и до зеркала воды;
  • протекание поблизости родников и ручьёв;
  • обильное произрастание мать-и-мачехи, конского щавеля, репейника, чистотела и др.;
  • роение мошек над некоторыми участками;
  • использование лозы или металлических рамок — в месте, где сошлись концы, и следует искать воду.

После этого нижнюю часть ближайшей к игле трубы модифицируют под фильтр:

  • сверлят отверстия диаметром 0,8–1 см со всех сторон с шагом 5 см на длину до 70–100 см;
  • обматывают проволокой, припаивая все стыки пищевым припоем;
  • устанавливают мембрану или сетчатый фильтр;
  • ещё раз обматывают проволокой.

Трубы соединяют резьбовыми фитингами. Предварительные работы завершаются организацией небольшого котлована, представляющего собой яму с диаметром в 100 см и глубиной 0,5 м.

Пошаговая инструкция по бурению и обустройству

Бурение скважины — один из важнейших этапов её обустройства

Алгоритм монтажа абиссинской скважины складывается из следующих этапов:

  1. Пробуривание ручным буром 50–100 см.
  2. Монтаж первой секции с забивной иглой. Её выравнивают по уровню строго вертикально и фиксируют с помощью треноги или доски с отверстием.
  3. Установка приспособления для забивки. Оно представляет собой забивной наконечник с внутренней резьбой для насадки на трубу и бабку в виде стального цилиндра с отверстием шире диаметра трубы. Подъём осуществляют через блоки, к которым прикреплена бабка хомутами.
  4. Всаживание трубы в грунт до намеченного уровня с одновременной накруткой новых секций. Сигналом к окончанию работ становится появление жидкости или характерных звуков внутри трубы.
  5. Промывка скважины и отстаивание в течение суток. Допустимо использование арендованного ручного оборудования, если в дальнейшем планируется установить полноценную насосную станцию.
  6. Проверка качество поступающей воды на мутность, цвет и другие органолептические показатели.
  7. Бетонирование площадки вокруг. Снимают грунт на глубину до 300 мм, насыпают слой песка толщиной 100 мм, укладывают арматуру и бетонируют под углом в несколько градусов для стока воды.
  8. Подключение насосного оборудования и декорирование площадки с источником.

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Как сделать абиссинскую скважину

Бурение абиссинской скважины может проводить только в конце весны или летом. Осенью и зимой такие работы не проводят. Так как в этот период выпадают осадки, которые могут размягчить и увлажнить почву. Существует высокая вероятность загрязнения, что ухудшит качество воды.

Бурение абиссинских скважин делают на глубину:

  1. 5-7 м для бытовых нужд.
  2. 8-10 м на хозяйственные цели, включая полив огорода.

Установка для гидробурения

Используйте дизельную установку для бурения абиссинской скважины через глинистые и скальные образования. Эти буровые установки делают с приводом для управления и давления на буровое долото.

Мощный насос применяют для перекачки бурового раствора в ствол, чтобы ускорить бурение.
Поскольку мини буровые установки стоят более 150 000 рублей, вы можете арендовать их по объявлениям на Авито.

Либо сделать самостоятельно. Как сделать буровую установку по чертежам мы писали в статье.

После бурения вы можете компенсировать затраты сдавая машину в аренду своим соседям. Или начать бизнес по гидробурению абиссинской скважины.

Скважина игла своими руками без оборудования

Абиссинская скважина забивается в землю. Остриё — труба, имеющая в нижней части перфорацию с заостренным наконечником. Эту конструкцию забивают до достижения водоносного горизонта. Для поднятия жидкости подключают ручную помпу.

Конечно, такое сооружение сделать не сложно, но срок службы системы не долог, так как она быстро засоряется мелким песком, который есть в добываемой воде. Для фильтрации трубу обматывают мелкой сеткой или проволокой. Это защищает от песка.

Устройство забивается кувалдой, поэтому и называют её забивная скважина. Чаще применяют «бабку». По принципу действия это та же кувалда, но имеет направляющую, со стабильным приложением ударной силы.

Забивной метод прост и позволяет быстро сделать источник. Однако, применяя ударную силу, существует вероятность порчи резьбовых соединений и повреждения фильтра. А это причина загрязнения воды и уменьшения срока эксплуатации абиссинского колодца.

Оборудование для бурения абиссинской скважины:

  1. Трубы с резьбой диаметром 1 — 2. Рекомендуем покупать из нержавеющей стали или оцинкованные. Покупайте из расчёта не более 8 метров, включая фильтр.
  2. Копьевидный фильтр — наконечник.
  3. Соединительные муфты.

Для водозабора понадобятся:

  1. Забурник (ручной бур). Подойдёт садовый ручной бур с удлинителем. Если покупка не планируется и нет возможности взять в аренду, то забурник делайте из арматурной стали.
  2. Забивная бабка заменяется кувалдой.
  3. Ручной насос с обратным клапаном.

Технология как пробурить абиссинскую скважину своими руками:

  1. Забурником делают отверстие до первого водоноса. В поднимаемом грунте должен появится мокрый песок.
  2. По обнаружении водоноса собираем колонну, плотно прикручивая через муфты к первому звену с копьевидным фильтром — наконечником трубы на нужную длину. Соединения уплотняем льняной паклей.
  3. Готовую колонну аккуратно, не допуская перекосов, забиваем бабкой или кувалдой в приготовленное забурником отверстие.
  4. Когда колонна встанет на нужную глубину — прикручиваем к верхнему выходу ручной насос.
  5. В ствол вливаем воду и прокачиваем. Жидкость должна поступать свободно, ручной насос работать легко — верный признак что абиссинская скважина забита на нужную глубину.

Абиссинская скважина из полипропиленовых труб

При забивании трубы сложно определить первый водоносный горизонт. Поэтому для абиссинской скважины применяют шнеки.

  1. Бурим отверстие большего диаметра, чтобы не забивать, а легко установить полипропиленовую трубу без повреждения.
  2. Засыпаем дно скважины щебнем, что создает дополнительный естественный фильтр, улучшая качество воды и увеличивая срок службы.

Порядок работ по изготовлению гидросооружения из полипропиленовых труб аналогичен способу №1. Большие трудозатраты составит ручное бурение шнеком отверстия большого диаметра.

Прокачка после бурения

После завершения работ требуется прокачка абиссинской скважины после бурения.
Во время забивания труб в фильтре и стволе собирается грязь. Задача прокачки состоит в том, чтобы очистить конструкцию от песка.

Прокачку делают, пока не пойдёт чистая вода.

Рекомендуем прокачивать новую абиссинку ручным насосом.

Применять насос Малыш или другой электроприбор не нужно. Вода с примесями повредит оборудование, и насос придёт в негодность.

Кроме того, в начале работы у источника низкая водоотдача. Ручным насосом можно регулировать приложение усилия, и увеличить до рабочего объёма.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе

Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность.

Данное строение собой представляет вертикальную углубленную шахту со стенками.

Итак, вы радостный хозяин дома за городом с большим участком. Это все прекрасно. Но самое основное – обнаружить на участке источник с пресной водой. Сможет помочь в этом забивной колодец. Его достаточно просто сделать без посторонней помощи (читайте детально про технологию). При этом скважина с пресной водой способна выкачивать до 3 кубов воды в час.

Рассмотрим, как оборудовать колодец из труб.

Устройство питьевого резервуара

Абиссинская конструкция собой представляет скважину из труб сделанных из металла. Эти трубы объединяют сантехническим льном или муфтами герметизированными силиконом. Дальше в шахту колодца устанавливается нанос, который выполняет разрежение и откачивает воду.

Этот колодец можно выстроить собственными руками и при этом не применять особенную технику. Такой пригодной для питья резервуар можно выполнить в гараже, в помещении подвала, на закрытой террасе а также в собственной кухонной комнате.

Конструкция колодца

В конструкцию входят такие элементы:

  1. Металлические трубы в 3 метра длиной для установки ключевой магистрали.
  2. Муфты из силикона для герметизации швов и уплотнительные резинки.
  3. Фильтр, который монтируется перед наконечником снизу.
  4. Наконечник из стали.
  5. Нанос.

Колодец из пластика

Сегодняшний мир дает возможность применять трубы для забивного колодца по абсолютно передовым технологиям.

Есть:

  • Забивной колодец из пнд трубы, полимерные, Трубы ПВХ, которыми пользуются в установке ключевой магистрали.
  • Армированные и полипропиленовые применяют для фильтра-наконечника.

Забивной колодец из труб из пластика считается оптимальным решением проблемы с загрязнениями воды для питья. Обычные бетонные резервуары могут загрязняться водами на поверхности, которые просачюются через соединения. Пластиковый бесшовный резервуар решает данную проблематику.

Инструкция изготовления пластикового колодца

Абиссинский колодец собственными руками из труб из пластика выстраивается относительно просто:

  1. В первую очередь необходимо выбрать двухслойную трубу диаметр который должен составлять 40 см. Собственно такой продукт приспособлено для установки в почву.
  2. Дальше необходимо определить место на участке с ключом воды для питья.
  3. Выкапываем яму. Выкапываем яму вглубь на 2 метра. Дальше начинает развиваться отверстие круглой формы. Копаем до того момента, пока не дойдем до воды.
  4. Когда возникнет вода, начнем установку пластиковой цельнотянутой трубы.
  5. На высоте 50 см необходимо высверлить много дырок.
  6. Просветы оборачиваем нетканым материалом двойным слоем.
  7. Закрепляем фильтр на пластиковую проволоку. Данная оболочка дает возможность пропускать воду и удерживать песок.
  8. Дальше готовую трубу из пластика опускаем в шахту колодца до самого дня.
  9. Труба сыпется песком. Приблизительно на высоте 1 метр трубу необходимо утеплять пенополистиролом.
  10. В конце в шахту опускается насос погружной и начинается раскачка.

Совет: для увеличения качества воды можно загрузить в просвет трубы шунгит и кварцевой песок маленьким слоем. Это выполняется по окончанию раскачки колодца.

Если применять для обустройства питьевого резервуара особые трубы из пластика, то вы намного облегчите собственную работу по их процессу установки и сделаете лучше качество воды для питья. При этом пластиковый резервуар гарантирует самую большую защиту от грязи воды без добавочных вариантов герметизации.

Будем надеятся, что материал был вам полезен. Станем благодарны, если поделитесь им в соцсетях.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность. Данное строение собой представляет вертикальную…

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

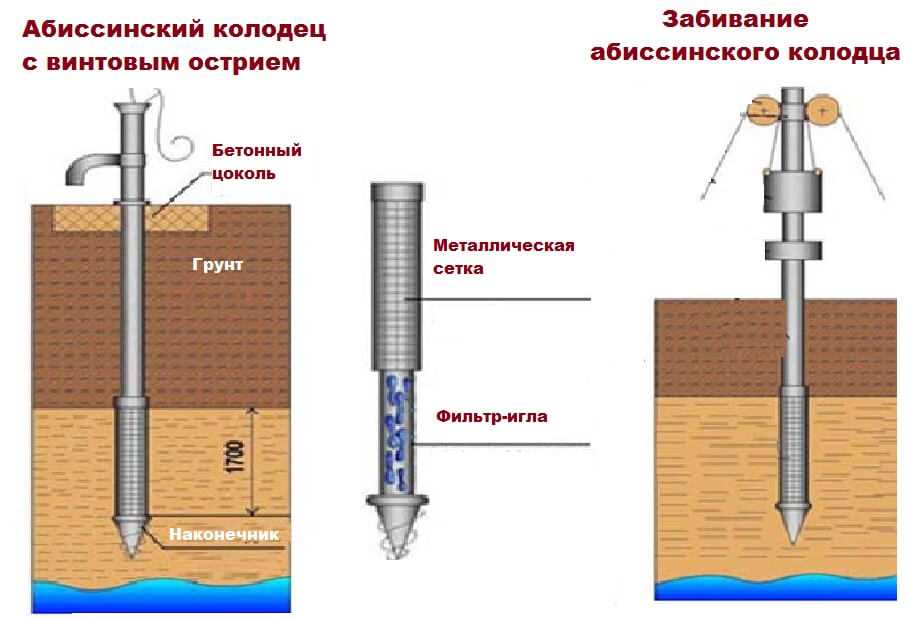

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

В конструкции абиссинского колодца выделяют две основных составляющих:

  • Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
  • Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.
