Проход трубы через крышу как вывести печной дымоход сквозь потолок и перекрытия

Обслуживание дымохода

При правильно изготовленном дымоходе, особенно если он выполнен из нержавеющей стали, основной операцией по уходу за ним является очистка внутренней поверхности от сажи.

Причины образования сажи

Горение является реакцией окисления топлива кислородом воздуха. Если она недостаточна, происходит выделение сажи, налипающей на стенках дымохода. Реально возникновение условий, при которых дымовой канал забивается буквально за несколько месяцев:

Недостаток окислителя в топке может быть вызван намеренным снижением тяги манипуляциями с заслонкой, чтобы добиться медленного горения или даже тления топлива, что быстро может привести к негативным последствиям.
Другой ошибкой топки следует считать использование сырых дров. Влага препятствует интенсивному горению топлива, при этом образуется большое количество сажи.
Следует считать неблагоприятным фактором использование смолистых дров, горение которых сопровождается выделением копоти. Конечно, топить печи дубом или ясенем слишком накладно, но нужно стремиться к использованию дров не смолистых пород деревьев.
Категорически не рекомендуется жечь в печи мусор, особенно пластиковые пакеты или бутылки по тем же причинам.
Особенно неблагоприятно использование для топки отходов фанеры, древесно-стружечных плит и других материалов, для изготовления которых применяются синтетические клеи. При таком топливе засорение дымохода сажей происходит наиболее быстро.

Способы очистки дымохода от сажи

Их несколько, в том числе:

Механический с помощью специальной щётки. Чаще всего такую чистку выполняют через крышу. Для этого нужно подготовить ёршик (желательно пластиковый), верёвку и груз, масса которого 2–3 кг. Щётку нужно привязать к верёвке, подцепить груз и опустить в трубу. Ёрш, проходя свой путь, счищает всю сажу, но при условии, если вы будете опускать его постепенно. Повторите процедуру несколько раз. Недостаток данного способа заключается в том, что прочистить горизонтальные участки дымохода невозможно, к тому же работать можно в тёплое время года, ведь делать это нужно на крыше, а зимой она скользкая.
Для металлического дымохода лучше использовать пластиковый ёршик
Химический — он заключается во внесении в процессе топки специальных порошков или брикетов, дым от которых способен размягчать сажевые наслоения. Они потоком воздуха выносятся из трубы. Однако при большом количестве сажи она вследствие размягчения может обрушиться вниз, и тогда большая чистка неизбежна со всеми вытекающими неудобствами и хлопотами. Поэтому к таким мерам нужно прибегать периодически с целью профилактики. Для очистки можно использовать полено «трубочист», для профилактики подойдёт специальная добавка к дровам в виде порошка. Рекомендуется сочетать с механической очисткой.
Химические средства можно применять и для очистки, и для профилактики
Народные средства — сжигание в топке картофельных очисток или добавка во время горения печи поваренной соли. Данный способ сравним с предыдущим, только более доступный и дешёвый.

Избежать постоянной возни с сажей можно и специальной подготовкой дров. Для этого нужно устроить обширный, хорошо продуваемый дровяник с запасом топлива на несколько лет, и использовать их только хорошо просушенными.

Домашний очаг, который призван обеспечить уютное проживание в доме, станет источником постоянной озабоченности и огорчений, если устроен неверно и плохо работает система удаления дыма из жилого пространства. Поэтому перед началом монтажных работ рекомендуется тщательно изучить всю информацию и подготовиться.

Герметизация дымохода котла из нержавейки

Вы хотите обеспечить максимальный теплообмен отопительного устройства? Высокая теплоотдача с существенной экономией топлива возможна только при хорошей тяге в выпускной системе котла на всем пути следования дымового потока.

Однако чтобы создать дымоход с герметичными стенками, недостаточно только рассчитать параметры системы и подобрать подходящий материал элементов.

С какой целью надо герметизировать дымоход из нержавейки?

Для обеспечения приемлемой тяги отрезки нержавеющих труб и компоненты соединяются хомутами в единую конструкцию. Однако правильный монтаж без хорошей герметизации дымохода не обеспечивает стабильного функционирования и безопасности дымоходного канала. Также наложенные слои изоляции подвержены растрескиванию и со временем деградируют.

Это происходит в результате действия перепадов температур, агрессивных сред и атмосферных осадков. Поэтому пространство зазоров мастера печного дела заполняют жаростойкой базальтовой ватой, а соединения обрабатывают герметизирующими средствами, способными выдерживать температуру до 700ºС.

Если дымоход представляет модульную нержавеющую конструкцию и не боится попадания влаги, он все равно герметизируется в целях:

предупреждения снижения тяги через щели в канале;

недопущения проникновения угарного газа и продуктов горения в помещение.

Особенности герметизации печных каналов из нержавеющей стали

Подлежат тщательной обработке места соединений труб, модульных сборок и элементов конструкции независимо от места локализации в дымоходном тракте, в первую очередь:

стыки стальных колен, тройников и переходников с одного диаметра труб на другой;

ревизионное окно, заглушки и сборники конденсата;

обжимная юбка в месте соприкосновения с крышей и узлы прохода через перекрытия.

Если конструкция дымохода будет монолитной, герметиком промазывают соединение по всей длине после окончательной подгонки соединяемых частей. Обычно достаточно обработать только внутренние части системы стального дымохода, но допускается герметизация и снаружи.

Некоторые стыки владельцы дымоходов оставляют разъемными на случай возникновения нештатной ситуации. Такие соединения лучше изолировать термостойким скотчем или монтажной пеной. Последнее средство наносится исключительно в места непосредственного соприкосновения элементов.

Чем промазывать дымоход из нержавеющих труб?

Все печные герметики можно условно разделить на следующие типы:

на основе силикона или силиката;

по составу компонентов на 1-компонентные или 2-компонентные;

по стойкости субстанции к воздействию температур на температуростойкие или жаропрочные.

Силиконовые герметизирующие средства самые применяемые в печном деле благодаря своей эластичности и высокой прочности, приобретаемой после полимеризации состава. Они сохраняют первоначальное положение элементов конструкции при возможной деформации под воздействием высоких температур.

Силикатные герметики называют часто «жидким стеклом», они обладают высокими адгезионными свойствами и проявляют высокую жаростойкость на высокотемпературном объекте. В сочетании с примесями стекловолокон создается устойчивый к усадке и расширению дымонепроницаемый слой.

Однокомпонентные герметики по определению состоят из 1-го компонента, поэтому не требуется смешивать ингредиенты перед проведением герметизации. Продукт пастообразной консистенции выдавливается из эргономичной пластиковой тубы с концевым наконечником. Простоту применения средства высоко оценили владельцы частных домовладений, испытывающие частую потребность в герметизации стыков.

Двухкомпонентные составы необходимо предварительно подготовить, смешав основное вещество с катализатором в пропорции, указанной в инструкции. При этом продукт должен использоваться сразу после замешивания и хранению не подлежит. Такой композит не подходит для герметизации стыков своими руками и обычно применяется профессиональными печниками.

Термостойкие составы (Makroflex TA 145, «Гермент высокотемпературный») и автомобильные аналоги подходят только для внешних поверхностей с температурой нагрева не более 315–350 °C.

Жаропрочные герметики (Penosil Sealant, Soudal +1500 °C) применяют даже в камере сгорания котла, поскольку выдерживают температуры 1100–1600 °C, в том числе при максимальной t °C в течении 1–2 часов.

При отсутствии печных составов они с успехом заменяются герметиками для глушителей автомобилей с идентичной термостойкостью.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться. Затем снизу (от потолка) труба подшивается негорючим материалом

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

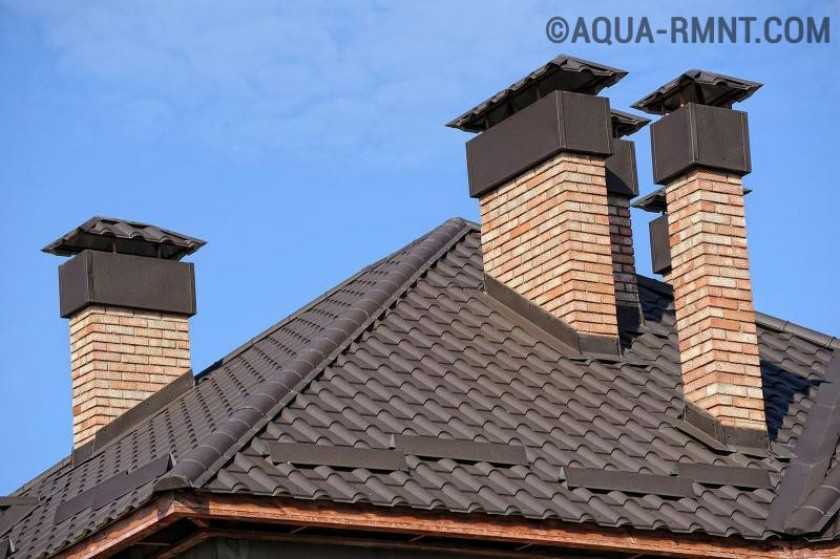

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
быть инертными к действию солнечных лучей;
обладать совместимостью с кровельными материалами;
иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

Последствия некачественной герметизации

Место, где дымоход печи или камина выводится на улицу, называют узлом прохода печной трубы или просто проходкой. Оно моет располагаться в стене или на крыше сооружения, при чем второй вариант вывода считается более популярным, но и более опасным с точки зрения появления протечек. Если гидроизоляция швов между дымоходом печи и кровельным материалом реализуется не качественно, то в процессе эксплуатации крыши домовладелец может столкнуться со следующими проблемами:

Протечки. По статистике, которую приводят опытные мастера-кровельщики, большая часть протечек на крыше возникает по причине зазоров или щелей между печной трубой и кровельным материалом, не заделанных должным образом.
Загнивание стропильного каркаса. Проникновение атмосферной влаги через швы между дымоходом и кровлей приводит к постепенному загниванию, деформации каркаса крыши, изготовленного из дерева.
Снижение тяги в дымоходе. Недостаточная герметизация узла сопряжение трубы на крыше и кровельного материала приводит к появлению конденсата, остыванию дымохода, что негативно сказывается на силе тяги в системе.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;
Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
Заполните стыки возле трубы герметиком на силиконовой основе.
Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Обрешетка под дымоход

Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход трубы через крышу: основные этапы процесса

Для правильного обустройства точки прохода трубы сквозь крышу необходимо предпринять следующее:

Во-первых, выбрать точку прохода, руководствуясь вышеописанными рекомендациями.
Во-вторых, подготовить каркас крыши для монтажа трубы.
В-третьих, прорезать отверстие в скате кровли.

Но это только общие рекомендации – подробное описание имеется только у первого пункта данного плана. Поэтому далее по тексту мы рассмотрим второй и третий пункт данного списка более подробно.

Подготовка каркаса для прохода трубы

Чтобы обеспечить проход трубы через кровлю нам придется вмешаться в структуру каркаса крыши.

И для этого нужно сделать следующее:

Отступить от одной из стропильных ног кровли расстояние, равное диаметру трубы плюс полметра. Причем расстояние промеряется прямо по коньковой балке.
Смонтировать на этом расстоянии еще одну стропильную ногу, параллельную первой.
Повесить в точке сопряжения кровельной балки и стропила отвес. Спроецировать с помощью отвеса стропильную балку на плоскость чердачного перекрытия. Отмерить, в сторону уклона кровли, на проекции стропила 1,5 метровое расстояние от точки пересечения с отвесом. Перенести эту отметку на стропило с помощью еще одного отвеса. Именно так определяется месторасположение центральной оси трубы.
На проекции стропила отступить от точки, сквозь которую пройдет центральная ось трубы, расстояние равное внешнему радиусу дымохода плюс четверть метра. Спроецировать эту точку на стропило с помощью третьего отвеса. Смонтировать на этом месте верхнюю балку, которая будет перпендикулярна кровельному и дополнительному стропилам и равна им по толщине.
Аналогичным образом вычислить месторасположение нижней балки и смонтировать эту деталь.

В итоге, проход через кровлю трубы дымохода будет обустроен внутри силового короба, сформированного с помощью стропил (продольные стенки) и балок (поперечные стенки). Причем стороны этого короба должны равняться увеличенному на 50 сантиметров диаметру трубы. Ведь 25-сантиметровое расстояние от тела трубы до стропила или балки регламентируется нормами пожарной безопасности, согласно которым прямое примыкание к трубе кровли категорически запрещается.

Вскрытие кровли

После формирования короба нам остается только вскрыть кровлю и подготовить точку прохода под размещение трубы. Причем вся эта операция начинается с разметки месторасположения короба относительно готовой кровли.

Для этого нужно сделать следующее:

Во внутренней точке углового сопряжения стропила и балки короба сверлится сквозное отверстие. Причем сверло располагают перпендикулярно к поверхности кровельного пирога. Аналогичная операция проделывается в трех оставшихся углах короба для трубы.
Далее, с внешней стороны крыши, прямо по кровельному материалу, наносятся границы короба. Для этого используются отверстия, высверленные в кровельном пироге. Ведь с их помощью удалось определить место углов квадрата. Так что, для очерчивания границы остается лишь соединить эти точки.

Определившись с границами короба можно приступать к поэтапному вскрытию слоев, составляющих кровельный пирог. Ведь перед тем, как вывести трубу через крышу, нам придется удалить часть кровли, перекрывающий короб.

Причем эту операцию можно реализовать двумя способами, а именно:

Путем надреза слоев по внутреннему периметру короба. Кровлю режут с помощью лобзика или болгарки прямо по очерченным линиям.
Путем надреза слоев по диагоналям. В этом случае необходимо прочертить диагональные линии и разрезать слои кровельного пирога по этим меткам.

Такой избирательный подход облегчает последующую герметизацию места проникновения трубы сквозь кровлю.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

цинка;
дополнительной антикоррозии;
грунтовки;
полимера (полиэстера);
монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

Протечка . При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
Разрушение стропил . Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
Коррозия профнастила . Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
Снижение уровня теплоизоляции крыши . При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Все остальные вопросы касательно того как необходимо делать обход трубы на крыше остаются не регламентированными, а поэтому в решении этих задач следует полагаться на опыт и советы профессиональных строителей.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

Выводим трубу через крышу из профнастила

Много частных домов отапливается с помощью печей, работающих на твердом топливе: дровах, угле, разного состава брикетах. В результате эксплуатации образовываются продукты горения, которые выводятся наружу трубопроводами, состоящими из конструктивных элементов разной сложности. Их монтаж начинается с проделывания отверстий в потолке комнаты и «кровельном пироге», венцом которого в данном случае является профнастил, и заканчивается утеплением, креплением и герметизацией трубы.

Правила вывода печной трубы

Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.

Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0÷1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
Во избежание уменьшения тяги колпак не должен быть слишком объемный.
Покупать в магазине трубу нужно с учетом размеров топки.

Выполнение отверстия в крыше из профлиста

Определяется место выпуска патрубка и под него маркером на профнастиле рисуется круг. Диаметр его должен быть сантиметра на 3 меньше чем аналогичный размер цилиндрической фасонки — на более позднем этапе зарезанные вглубь края будут загибаться в сторону от кровли.

Вырезание отверстия производится болгаркой, оснащенной диском по металлу, причем делается это аккуратно, ибо нежелательные зубчатые края могут при монтаже поранить руки.
Ниже в «кровельном пироге» удаляется утеплитель, под «конверт» режутся ножом гидро- и пароизоляционные пленки.
В потолке комнаты с печкой под зияющей дырой выпиливается прямоугольное отверстие и устраивается короб.

Устройство вывода

После выполнения предварительной работы устраивается система вытяжки.

Труба протягивается через короб с выходом на крышу, при этом по всей ее длине производится утепление базальтовой ватой, которая покрывается фольгой и крепится стальной проволокой. Теплобарьер является негорючим, поэтому, кроме своего прямого назначения, не позволяет воспламениться конструктивным элементам крыши – температура газов составляет 200÷600 ºС

Еще 2 плюса изоляции заключаются в предотвращении: возможных ожогов тела при неосторожном контакте человека с раскаленным металлом и образовании конденсата на ней при перепаде температуры.
С помощью 1- или 2- сторонней герметизирующей ленты утеплитель и 2 мембраны в районе монтажа фиксируются к стропильным элементам, при этом плотность прилегания к каменной вате должна быть максимальной.
В районе стропильной системы патрубок после выверки крепится хомутами

Свободное пространство в коробе при отсутствии теплоизолятора засыпается керамзитовыми гранулами, которые покрываются огнеупорным глиняным раствором.
Выполняются наружные работы – заделывается зазор между цилиндрическим элементом и профлистом, для чего используется силиконовый уплотнитель с фланцем. Фасонка плотно натягивается на патрубок, прижимается к поверхности крыши, дублируя при этом краями профилированный рельеф. С помощью пистолета с жаростойким герметиком фланец крепится к полимерной поверхности, стыки повторно заливаются тем же составом. В завершение соединительная полка фиксируется к стальному листу специальными саморезами по металлу.
Над выпускной конструкцией устраивается козырек, предохраняющий полость трубы от осадков.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
