Как правильно рассчитать высоту вентканалов над кровлей по снипам?

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

1. Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
2. Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
3. Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

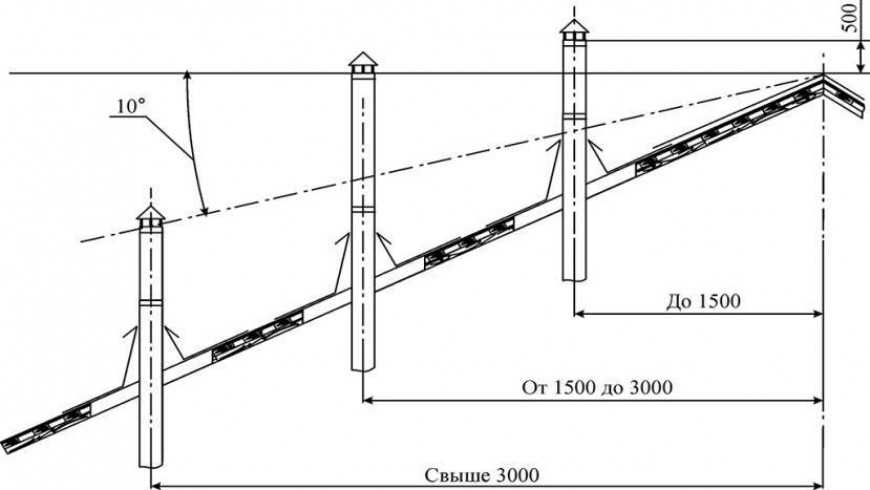

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Установка трубы на кровле

Прежде чем выводить металлические или пластиковые вентиляционные трубы на крышу, нужно завершить установку внутренней составляющей конструкции, а также закрепить воздуховоды.

Инструменты и материалы

Перечень «девайсов» для проведения работ может разниться, но скорее всего, вам понадобится следующее:

• дрель;
• зубило;
• строительный уровень;
• электрический лобзик;
• ножницы по металлу;
• утеплитель;
• отвертки;
• маркер (для разметки);
• герметик;
• саморезы, шурупы;
• уплотнительные прокладки;
• узел прохода;
• ветошь;
• рабочая форма.

Воспользуйтесь специальными программами

Порядок работ

Если монтируете систему самостоятельно, лучше использовать готовый (собранный) узел прохода, который вам останется только установить, а это не такое уж и сложное дело.

Рассмотрим пошаговую инструкцию вывода трубы.

Шаг № 1. Выбор места

Вооружившись требованиями СНиП и беря во внимание особенности кровли, определите самое оптимальное место для проделывания прохода

Шаг № 2. Разметка. При помощи маркера сделайте пометки, где планируется монтировать узел.

Шаг № 3. Проделывание прорези. Вырежьте отверстие (инструмент выбирайте по обстоятельствам – в зависимости от материала крыши).

Шаг № 4. По такому же принципу сделайте прорези в утеплительном и гидроизоляционном слое.

Шаг № 5. Разметка для монтажа узла.

Шаг № 6. Удаление грязи и мусора с поверхности кровли.

Шаг № 7. Просверливание пазов для саморезов согласно разметке.

Шаг № 8. «Примерка» проходного элемента.

Шаг № 9. Фиксация узла при помощи саморезов.

Шаг № 10. Монтаж трубы для вентиляции, закрепление конструкции шурупами

Принцип работы системы проветривания

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Пластиковые вентиляционные трубы

пластик – современное и экономичное решение

Металл и пластик – это два основных конкурента на рынке вентиляционных труб. Какие трубы лучше для вентиляции: металлические или пластиковые? Ответ зависит от особенностей воздушной среды и требований проекта.

Пластиковые жесткие и гибкие вентиляционные трубы изготавливаются из следующих видов полимеров:

• ПВХ или поливинилхлорид;
• полипропилен;
• ПВДФ или фторопласт;
• полиуретан или ППУ.

Среди владельцев небольших коттеджей и квартир наиболее популярны ПВХ трубы для вентиляции, как самые недорогие, удобные в монтаже и простые в использовании. Они защищены от разрушения ультрафиолетом и обладают достаточным рабочим диапазоном температур (от 0 до +80 градусов).

Пластиковые и ПВХ вентиляционные трубы имеют еще ряд преимуществ:

• конструкция идеально герметична;
• аэродинамический гул в системе не превышает санитарные нормы;
• ПВХ трубы для вентиляции дешевле полиэтиленовых и металлических аналогов;
• аккуратны и хорошо смотрятся в интерьере;
• широкий выбор форм и размеров сечений позволяет добиться необходимых параметров системы;
• множество пластиковых элементов позволяют собрать магистраль любой формы;
• безопасны для здоровья людей, не выделяют вредные вещества.

полипропиленовые трубы могут быть очень больших размеров

Полиэтиленовые трубы для вентиляции производятся с антистатической защитой. В отличии от ПВХ, полиэтиленовые трубы для вентиляции можно эксплуатировать при температурах -40 до +80 градусов. Полиэтиленовые трубы для вентиляции с защитой от ультрафиолета содержат черную сажу, поэтому отличить их можно по цвету.

Полипропиленовые трубы выдерживают контакт с агрессивными средами и влагой, температуру от +1 до 98 градусов Цельсия. Для специального использования разработаны негорючие и антистатические модели. При отрицательных температурах материал становится ломким, поэтому используется только в теплых помещениях.

Самые крепкие и устойчивые к воздействию агрессивной среды трубы производятся из фторопласта (ПВДФ). Их устанавливают на приток и отвод воздуха, они выдерживают контакт с парами большинством щелочей и кислот, температуру -40 до +140 градусов. Поэтому такие воздуховоды устанавливают для транспортировки воздушных масс, содержащих наиболее агрессивные компоненты.

От чего зависит тяга

Если погода холодная, снаружи и внутри температура будет существенно различаться. Соответственно, увеличится и количество отводимого воздуха. Когда на улице становится теплее, разница в температуре уменьшается, а естественная вентиляция становится уже не такой эффективной.

Количество воздуха, отводимого из помещения, напрямую будет зависеть от того, какова сила тяги – то есть скорость продвижения воздуха, а также площадь сечения вентиляционного канала.

Тяга воздуха в канале будет зависеть от протяженности вентканала и различия температур, то есть плотности воздуха снаружи и внутри помещения.

Вентиляция через крышу: узел прохода

Чтобы обустройство не повлекло за собой нарушение герметичности кровли, следует особо тщательно подойти к монтажу узла прохода труб. С этой целью в местах соединения воздуховодов и кровли устанавливают соответствующие данному типу кровли проходные элементы.

Наиболее простое и технологичное решение, исключающее необходимость в громоздкой кирпичной шахте – вентиляционные грибки на крышу. Их применение позволит сэкономить значительную сумму денег и произвести монтаж в короткие сроки. Такое готовое решение придает кровле здания законченный вид и не нуждается в каком-либо последующем обслуживании.

Конструкция грибка включает в себя не только видимую ее часть, но также систему герметизирующих и проходных элементов, а также трубы. Кроме того, можно подобрать адаптер, применяемый в качестве аэратора чердачного пространства.

Конструктивные особенности готовых элементов вентиляционного выхода на крышу зависят от применяемого кровельного покрытия, на которое они монтируются.

Высота вентканала и строение кровли

Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.

• Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
• Труба, установленная на плоской крыше должна быть не ниже полуметра.
• Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.

Это важно! Проект вентиляционной системы для крыш сложной конструкции лучше доверить специалистам

Пожарная безопасность и высота вентканала

Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие

Расстояние трубы от мансардных окон должно быть 2 м и более.

Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.

Соответствие диаметра трубы и ее высоты

Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):

Труба для вентиляции и канал дымоотведения

Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.

Обратите внимание! Труба вентканала, расположенная неправильно относительно конька, может стать причиной затухания газа в отопительном приборе, что влечет за собой серьезные последствия. Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных

Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.

Величина сечения вентканала определяется по формуле:

L= V x N,

L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.

Обратите внимание! По нормативам категорически запрещено использовать вентканал для удаления продуктов горения из помещения

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Монтаж крышного вентилятора

Перед началом работ вам следует обратить внимание на его вид, размер, конструкцию кровли, угол ее наклона и из чего она выполнена. Именно от этих факторов и будет зависеть выбор схемы по установке. Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты

Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты.

Установка крышного вентилятора

Если крыша выполнена из мягкого материала, тогда следует позаботиться о дополнительной защите от возникающей вибрации и шума. В подобных случаях разрабатывается индивидуальный проект. Что касается жесткой кровли, то установка вентилятора начинается со стакана. Это конструкция изготавливается из оцинкованной стали. Если имеются вентиляционные колодцы или шахты, выполненные из бетона или кирпича, то их можно использовать при установке стакана. Если их нет, тогда стакан в вертикальном положении устанавливается на несущую часть крыши. Высота стакана должна достигать 400 мм, а внутренний диаметр 700, 1000 или 1450 мм, исходя от потребностей. После монтируется поддон, который будет защищать основную конструкцию от посторонних предметов. Он крепится при помощи болтов, гаек и шайб. Далее непосредственно монтируется сам вентилятор.

Элементы крепления

Теперь приступаем к самому важному процессу. Перед монтажом вентилятора убедитесь в том, что в стакане имеются анкера. Их количество и диаметр должны соответствовать тем, что на вентиляторе

Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты

Их количество и диаметр должны соответствовать тем, что на вентиляторе. Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты.

Когда все закреплено, возьмите герметик и заделайте образовавшийся зазор между стаканом и самим вентилятором. Если стакан был установлен на новую конструкцию, тогда рекомендуется сделать цементно-песчаную стяжку. По контуру стакана устанавливаются фартуки или юбки из оцинковки, а также восстанавливается теплогидроизоляция нарушенных слоев крыши. В процессе этих работ соблюдайте все рекомендации и строительные нормы. В таком случае вся работа будет выполнена правильно.

Приточный вентилятор

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

• проходка;
• уплотняющий элемент, который состоит из резины или силикона;
• силиконовый герметик;
• шуруповерт;
• дрель;
• шурупы.

Сборка обычного узла производится по следующему плану:

• Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
• Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
• Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
• Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
• Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

• Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
• Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
• Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
• При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
• Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

• Назначение и выбор кровельных узлов прохода вентиляции
• Устройство узла прохода
• Разновидности проходов вентиляции через кровлю
• Установка узлов прохода

При строительстве часто возникает потребность монтировать узел прохода вентиляции через кровлю зданий.

Ведь практически любое из них, имеющее жилое, хозяйственное или общественное назначение, оборудуется системой вентиляции. При этом вариантов прохода вентиляционных систем через кровельное покрытие существует столько же, сколько и вариантов самой кровли. Для каждого из типов крыши существует свой вид узла прохода, разработанный специально для него.

Поэтому для подбора правильной системы вывода вентиляции на крышу нужно знать определенные правила и нормы. При этом стоит помнить, что вентиляционные системы удаляют только воздух при невысокой температуре. Для дымоотводных систем используются другие материалы и конструкции.

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

1. Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
2. На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
3. Высота пассивной заслонки над полом составляет 180 – 200 см.
4. При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
5. Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
