Настройка и ремонт

Настройку и ремонт газового редуктора возможно выполнить своими руками при помощи доступных инструментов и ремкомплекта, но только при условии, что вы точно знаете, что делаете. Недостаточно квалифицированная регулировка и сборка могут повлечь за собой пагубные последствия. Основные признаки ненормальной работы изделия таковы:

• отклонение выходного давления от допустимых пределов;
• утечка газа.

Отклонение давления обычно обусловливается поломкой или смещением пружины либо выходом наружу выполняющего ее функцию компенсирующего газа вследствие разгерметизации части корпуса. Но если неисправность пружины еще подлежит устранению при помощи ремкомплекта, то вариант с газом относится к категории неремонтируемых (меняется полностью устройство).

Утечка газа может быть вызвана повреждением мембраны, разгерметизацией корпуса или неработоспособностью поплавкового клапана. Если последний начинает пропускать газ, это может проявиться и в потребляющем изделии (напр., в газовом водонагревателе). Поскольку давление на выходе редуктора приблизительно сравняется с входным, то при отсутствии расхода (потребляющее устройство временно выключено) утечка будет неизбежна.

Подобная неисправность сложно диагностируется по той причине, что включение потребляющего устройства нормализует ситуацию. Определить ее можно лишь путем измерения давления газа на выходе редуктора при отсутствии потребления (как правило, не должно превышать номинальное более чем на 20 %).

Но стоит отметить, что редукторы бывают разборной и неразборной (герметичные) конструкции. Последние подлежат замене лишь целиком.

Итак, запасшись соответствующим ремкомплектом, изделие нужно сначала разобрать. Визуально осмотрев извлеченные из корпуса пружину и мембрану, следует установить, что из них послужило причиной неисправности. Сломанную пружину требуется заменить новой из состава ремкомплекта.

Если пружина не сломалась, а просто поджалась, потеряв упругость от времени, можно не менять ее, а просто подобрать и подложить со стороны корпуса прокладку необходимой толщины, не закрывая ей имеющегося отверстия.

При разрыве мембраны следует произвести замену, воспользовавшись аналогичной из ремкомплекта, но, как правило, герметичное соединение с обкладывающими ее шайбами выполнить непросто. Поэтому, при неуверенности в своем мастерстве, подумайте о целесообразности приобретения нового редуктора.

Это трубка с небольшим отверстием, с торца которой через каучуковую прокладку поджато коромысло. Существует несколько типичных проблем, касающихся работы клапана:

• нарушен нормальный ход коромысла;
• изношена или повреждена каучуковая прокладка;
• деформирован торец трубки.

Регулировка клапана – процесс несложный. Подвижность коромысла можно восстановить путем обточки или замены его шарниров. Поврежденную прокладку следует срезать и приклеить взамен аналогичную по размерам из состава ремкомплекта. Шероховатость и ровность торца трубки, обеспечивающие плотное прилегание прокладки, достигаются путем его шлифовки.

Если неисправность редуктора заключается в утечке газа вследствие негерметичности мест прилегания мембраны к корпусу, то нарушенная целостность может быть восстановлена при помощи силиконового герметика. При выполнении регулировки или ремонта и по любой другой причине, не связанной изначально с разгерметизацией, не лишним будет также применить герметик в этих местах, что предупредит подобную проблему в дальнейшем.

По завершении ремонтных работ необходимо сразу же проверить герметичность изделия при помощи мыльного раствора. В случае отсутствия пузырей, которые показывают места утечки, следует повторно подвергнуть редуктор этой проверке через один день, затем еще через несколько дней. Впоследствии рекомендуется вести периодический контроль (напр., ежемесячный).

Как и любое другое связанное с газом оборудование, редуктор сослужит хорошую службу при условии правильного выбора модели и принятия простых мер, способствующих безопасной эксплуатации. Периодическое обслуживание и своевременное выявление неисправностей уберегут вас от беды.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Бытовые версии могут быть не настраиваемыми.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

У них есть манометр и настроечный винт, позволяющий варьировать функциональное давление в пределах 0 – 0,3 МПа. Их высший пропускной потенциал – 5 м3/час.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

У некоторых модификаций есть два манометра. Они отражают входное и функциональное давление.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

1. Назначение прибора.
2. Высшее входное давление.
3. Функциональное давление.
4. Высший расход газа.
5. Метод присоединения.
6. Планируемый эксплуатационный срок.
7. Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Для статичной плиты, имеющей духовку, необходима ёмкость 27 или 50 л. Подходящий редуктор — Лягушка РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Зачем нужен газовый редуктор лягушка? Его функции, как и у других газовых редукторов, это стабилизация давления, безопасность и т.д.

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Замена, ремонт, диагностика, настройка газового редуктора

Редуктор — это испаритель, который выполняет две функции. Первая — делает необходимое давление газа и подогревает газ. В идеале редуктор на выходе должен давать всегда одинаковое давление, но на практике это не совсем так, и при резком увеличении нагрузки, давление на выходе из редуктора проседает, а при резком сбросе нагрузки давление поднимается. В это время начинают работать коррекции по давлению, которые прописаны в каждом газовом блоке управления по умолчанию, они изменяют время открытия форсунок. Так как данные коррекции усредненные, то в момент любого изменения давления от рабочего, смесь не оптимальная, что влияет на расход топлива и качество смеси. Вторая важная функция редуктора – это подогрев газа. Чем выше температура газа при попадании в камеру сгорания, тем лучше газ испаряется и перемешивается с воздухом, что напрямую влияет на качество топливовоздушной смеси и сгорания топлива, это видно на таблице зависимости перехода пропана и бутана из паровой в жидкую фазу от температуры. А какой редуктор лучше прогреет газ? Очевидно, что это зависит от площади каналов, через которые проходит антифриз в редукторе и площади каналов, через которые проходит газ в редукторе, а также от температуры антифриза. Таким образом, можно сделать вывод — чем больше редуктор можно поставить, тем лучше, и чем меньше будут перепады давления на выходе из редуктора при резких изменениях нагрузки, тем меньше будут влиять коррекции по давлению на смесь, тем топливовоздушная смесь будет оптимальная, что влияет на расход топлива и качество езды. Также можно сделать вывод, что чем сильнее прогревается редуктор, тем лучше. Поэтому необходимо исключить варианты подключения газового редуктора через подогрев дросселя или на обратку десятым шлангом. Правильно подключать газовый редуктор шестнадцатым шлангом, через два тройника параллельно печке, т.е. параллельно, а не последовательно с помощью двух переходников. Последовательное подключение редуктора может отрицательно отразиться на циркуляции охлаждающей жидкости по малому кругу в двигателе и на работу печки салона. Также не рекомендуется устанавливать газовый редуктор над выпускным коллектором. Зачастую место удобное для установки, но не пожаробезопасное. Во многих редукторах клапан сброса давления находится внутри или интегрирован в мембрану и сбрасывает избыточное давление в вакуумный шланг, который подключен к впускному коллектору двигателя, что допустимо, но только в том случае, пока редуктор исправен и мембрана мягкая. Когда через клапан сброса давления начинает травить газ и машина начинает плохо ехать, внезапно глохнуть или плохо заводиться, часто владелец автомобиля меняет свечи, катушки, вырезает лямбды, чистит дроссель и бензиновые форсунки. И только после данных манипуляций, владельцу авто возможно подскажут, что причиной всему может являться газовый редуктор. Следует вывод, что лучше использовать газовые редуктора с наружным клапаном сброса давления. В данном случае водитель сможет почувствовать запах газа, вследствие чего обратится на сервис, где ему по очевидным симптомам устранят проблему. Как определить, что редуктор пора менять? На правильно подобранном редукторе при резкой нагрузке давление должно проседать не более чем на 0,2 Атм от рабочего, а задуматься о замене ремкомплекта редуктора следует при проседании давления более чем на 0,4 Атм от рабочего. Также причиной замены ремкомплека будет являться утечка газа или антифриза по корпусу редуктора и стравливание газа через вакуумный шланг. Следующий важный вопрос – что лучше, замена ремкомплекта или установка нового редуктора? Первое, необходимо определить, а точно ли сейчас установлен правильный редуктор. Если да, то нет ничего плохого в замене ремкомплекта редуктора, но при условии, что используется оригинальный ремкомплект, а не турецкая или китайская копия. Также важным условием являются отпескоструенные до заводского состояния все части редуктора и плоскости прилегания резиновых элементов. Ничем кроме пескоструя нельзя подготовить поверхность так, чтобы можно было гарантировать герметичность и срок службы редуктора, как при замене на новый

Также при замене ремкомплекта редуктора важно произвести замену сердечника электроклапана, он не входит в ремкомплект, но влияет на срок службы редуктора. Будьте внимательны в подборе и настройке газовых редукторов, так как есть еще много нюансов и частных случаев. Если у Вас остались вопросы, Вы можете их задать на на нашем форуме

Если у Вас остались вопросы, Вы можете их задать на на нашем форуме .

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы , как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

https://youtube.com/watch?v=jRuGH9JFa0M

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Как работает?

В баллоны газ закачивают под высоким давлением или сжиженный, чтобы как можно больше его поместилось в емкости. Для сварки и других целей нужен пропан значительно меньшего давления, подаваемый с постоянной скоростью. С этой целью ставят редуктор на баллон. Он понижает давление до рабочего и обеспечивает его равномерное поступление.

В камере, внутри корпуса, стоит мембрана, регулируемая винтом. На нее с одной стороны давит газ, поступающий из баллона. При смещении мембраны под напором газа, открывается проход во вторую часть камеры, где создается рабочее давление.

По принципу работы мембраны различают прямой и обратный способ редуцирования.

Прямой

При прямом редуцировании газ из баллона поступает в первую камеру и отжимает мембрану. Через образовавшийся зазор пропан переходит в рабочее пространство редуктора. При создании в нем требуемого давления, мембрана устанавливается на место и перекрывает поступление газа. Из рабочей камеры пропан выходит, давление снижается, и вновь газ с баллона открывает вход. Постепенно устанавливается равновесие и между камерами остается постоянный просвет.

Обратный

При обратном редуцировании мембрана первоначально открыта и газ из баллона свободно перетекает в рабочую половину камеры. После достижения нужного давления, он нажимает на мембрану и закрывает ее.

На газовых редукторах для баллонов с сжиженным пропаном устанавливают в основном обратный способ редуцирования. Он обеспечивает стабильную подачу газа с равномерной скоростью. Настраивать требуемое давление на такой конструкции проще и быстрее.

В редукторах для углекислоты для полуавтоматов используется прямое редуцирование. Давление снижается в основном за счет разницы в размерах камер. Манометр на таких приспособлениях только один. Он показывает давление на выходе. Регулировка происходит за счет изменения размера переточного канала.

Кислородный редуктор на кислородный баллон имеет два манометра или ротаметр вместо второго, установленного на выходе. Они показывают давление в баллоне и скорость расходования или давление в рабочей камере.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

Сейчасчитают Что будет если перелить масло в двигатель

1.1k

Как правильно проверить уровень масла в двигателе

11.4k

Почему в емкости слышен «плеск» воды?

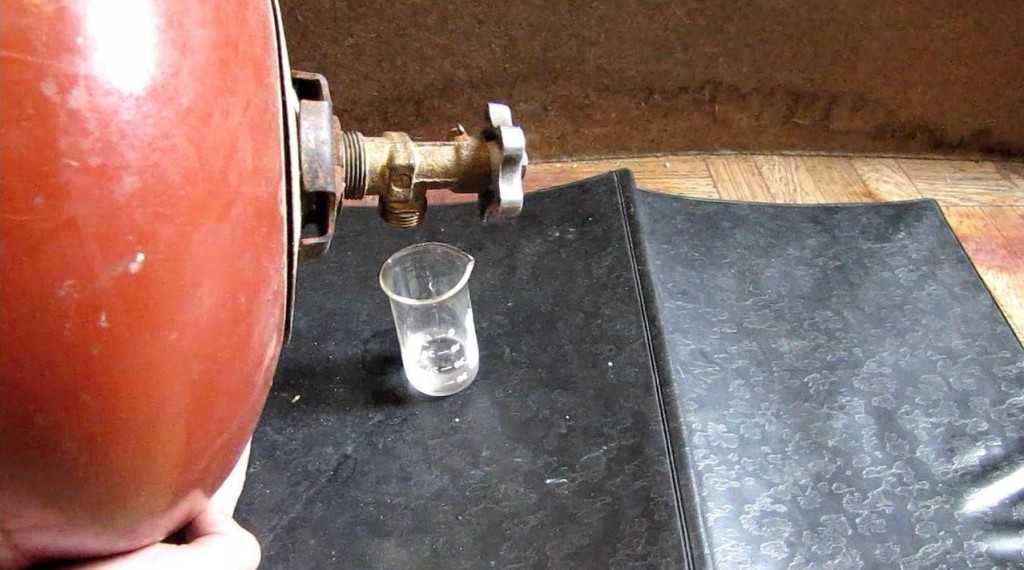

Такое возможно услышать зимой. Знайте, это не вода, а бутановая составляющая СПБТ. При малейших заморозках бутан перестает преобразовываться в парообразную фракцию. Именно она и «плещется» в виде жидкости внутри.

Бутановая составляющая СПБТ в газовом баллоне

В теплое время года такой проблемы не возникает: пропано-бутановая смесь задействуется практически вся. Для того, чтобы избежать этого в мороз, рекомендуется, заправляя емкость, поинтересоваться у заправщика о наличии паспорта на используемую СПБТ. В этот документе должна содержаться информация о том, что в смеси минимум 80 процентов пропана, переходящего из жидкости в пар в холодное время. Если использовать такую заправку, то проблем не должно возникнуть.
