Назначение напильников, их формы, насечки и маркировка

Типы насечек для напильников

Форма и размер насечки определяют применение напильника для воздействия для тех или иных материалов, эффективность снятия материала заготовки (скорость опиливания) и чистоту получаемой рабочей поверхности.

Одинарная насечка

Как правило, изготавливается под углом около 70 градусов к продольной оси инструмента, реже — под углом 45 градусов, например, в напильниках для снятия заусенцев при токарных работах. Позволяет снимать широкую стружку. По частоте применения располагается на втором месте. Одинарная насечка обычно производится под углом около 70 градусов к продольной оси инструмента, реже — под углом 45 градусов, например, в напильниках для снятия заусенцев при токарных работах. Снимает широкую стружку с обрабатываемого материала. По частоте применения занимает второе место после двойной насечки, так как уступает ей по скорости опиливания. Поскольку одинарная насечка оставляет существенно более гладкую поверхность, чем двойная, то, в первую очередь она применяется в тех случаях, когда важна чистота поверхности, например, при заточке режущих кромок. Также она применяется для работ, при которых высокая скорость опиливания не нужна или нежелательна, например, для снятия заусенцев при слесарных и токарных операций. При этом одинарная обычно производится и на боковые стороны плоских напильников с двойной насечкой. Там просто недостаточно места для качественной двойной насечки.

Двойная (перекрестная) насечка

Является главным видом, применяемым в данном инструменте. Она состоит из основной, глубокой насечки, нанесенной под углом около 70 градусов к продольной оси, и вспомогательной, мелкой насечки, нанесенной с увеличенным шагом поверх основной, под углом около 45 градусов к этой же оси инструмента. Поскольку при нанесении второй насечки режущие кромки, сформированные первой насечкой, разбиваются на отельные участки, шаг и наклон вторичной насечки подбираются таким образом, чтобы при прямом движении напильника эти небольшие режущие кромки перекрывали друг друга, не оставляя заметных бороздок. Тем не менее, качество поверхности, которое остается после напильника с двойной насечкой, гораздо хуже, чем после напильника с одинарной насечкой. Т.е. двойная насечка превосходит одинарную насечку по эффективности, но уступает по качеству поверхности.

Виды напильников

Современные школьники, оказываясь в инструментальных цехах на экскурсии, часто с усмешкой разглядывают инструмент, которым пользуются слесари инструментальщики. Рядом могут стоять сложные станки, способные в течение нескольких секунд срезать толстые слои металла.

А слесари обрабатывают деталь с помощью ручных приспособлений с ручками, водят ими по заготовкам, добиваясь нужного размера или вида детали. Часто для уточнения каких-то особенностей просматривают результаты труда через лупы.

Однако особо тонкую доводку изделия порой нельзя доверить машине. Только с помощью напильника или его младшего брата – надфиля можно добиться требуемых параметров. Эти инструменты используются для снятия слоя металла.

Чаще всего на прочной стальной полосе имеется насечка. Это невысокие зубья, расположенные в определенной последовательности (нанесена специальная насечка). Специальным стандартом (ГОСТ 1465-80) утверждены правила расположения зубьев и их форма.

Для изготовления используются углеродистые стали (У9…У11) или специальные сплавы железа с легирующими элементами. Напильники проходят термообработку, в результате которой поверхностная твердость достигает до 54…60 HRC (твердость по прибору Роквелла).

Для удобства использования на конце имеется треугольный или цилиндрический хвостовик. На хвостовик надевают рукоятку. Ее изготавливают из разных материалов (древесина, оргстекло, металл). Профессионалы предпочитают пользоваться деревянными ручками из березы или ореха.

Важно! Чтобы ручка не раскалывалась при вбивании хвостовика, на конце устанавливается металлическое кольцо

Виды насечек напильников

По числу насечек слесарные напильники делятся на шесть номеров: 0, 1, 2, 3, 4, 5. Номер насечки является показателем эксплуатационного назначения размерного ряда напильников по величине шага основной насечки.

Напильники с насечкой № 0 и 1, так называемые драчевые, имеют наиболее крупные зубья и служат для опиливания с точностью 0,2-0,5 мм деталей, имеющих припуск на обработку от 0,5 до 1 мм.

Напильники с насечкой № 2, так называемые личные, применяют для чистового опиливания деталей с точностью 0,02-0,15 мм, при этом припуск на обработку составляет от 0,1 до 0,3 мм.

Напильники с насечкой № 3, 4, 5, так называемые бархатные, применяют для окончательной отделки деталей с точностью от 0,01 до 0,005 мм, при этом припуск на обработку колеблется от 0,025 до 0,05 мм.

Напильники изготовляют из инструментальной углеродистой стали У13 или У13А и закаливают на твердость не ниже HRC 54-58.

Рашпили отличаются от слесарных напильников насечкой, зубья у них большие короткие в виде пирамидок. Благодаря большим размерам зубьев и вместительным канавкам позади каждого зуба рашпили пригодны для опиливания мягких металлов. Зубья рашпиля расположены рядами, перпендикулярными его оси. Чтобы при опиливании не получалось канавок, ряды смещены друг относительно друга на половину шага между зубьями.

В медницком и жестяницком деле применяют рашпили общего назначения (ГОСТ 6876-54) для опиливания деталей из мягких металлов (алюминия, дюралюминия и др.). Рашпили общего назначения изготовляют четырех типов: плоские тупоносые, плоские остроносые, круглые и полукруглые. Рашпили всех четырех типов изготовляются длиной 250 и 350 мм.

Для изготовления рашпилей применяют инструментальную углеродистую сталь в основном марок У7А, У10А, закаливаемые до твердости HRC 35-40.

Самые мелкие напильники, так называемые надфили, предназначены для выполнения очень мелкой и точной работы. Они различаются по форме поперечного сечения и по числу насечек на один сантиметр длины напильника.

Надфили (ГОСТ 1513-67) изготовляют по форме поперечного сечения одиннадцати типов: плоские тупоносые, плоские остроносые, квадратные, трехгранные, трехгранные односторонние, круглые, полукруглые, овальные, ромбические, ножовочные и пазовые.

По числу насечек надфили делятся на шесть номеров: 1, 2, 3, 4, 5, 6.

Надфили плоские тупоносые, плоские остроносые, квадратные, трехгранные, круглые, полукруглые, ромбические, пазовые изготовляют двух размеров: по длине рабочей части 60 и 80 мм и длине хвостовика соответственно 60 и 80 мм.

Надфили трехгранные односторонние, овальные изготовляют трех размеров: по длине рабочей части 40, 60, 80 мм и длине хвостовика соответственно 80, 60, 80 мм.

Надфили ножовочные изготовляются трех размеров: по длине рабочей части 60, 80, 40 мм и длине хвостовика соответственно 60, 80, 80 мм.

Надфили изготовляют из инструментальной углеродистой стали У12 или У12А и закаливают до твердости HRC 54-60.

Напильник имеет деревянную ручку со стяжным кольцом, которое предохраняет ее от трещин при насаживании на хвостовик напильника. Ручка должна плотно насаживаться на хвостовик напильника, для чего в ней сверлят отверстие диаметром, соответствующим размеру средней части хвостовика, и глубиной, равной длине хвостовика. Затем нагретым докрасна хвостовиком старого напильника такого же размера выжигают отверстие точно по форме хвостовика на 2/3-3/4 его длины. При надевании ручки на хвостовик нельзя ударять молотком по напильнику, так как возможна поломка его режущей части. При правильном надевании ручкой ударяют о слесарный верстак до тех пор, пока она не сядет плотно на хвостовик. Насаживая ручку на хвостовик напильника, следят за тем, чтобы она была насажена без перекоса.

Ручки изготовляют из дерева (береза, бук) или прессованной бумаги. Деревянные ручки применяются чаще, так как они более практичны. Длина ручки должна быть в полтора раза длиннее хвостовика напильника.

Ручки для напильников общего назначения изготовляют длиной 90, 100, 110, 120, 130, 140 мм, диаметром ее на конце соответственно 12, 16, 20, 23, 25, 28 мм. Размер ручки выбирается соответственно величине напильника.

http://100metrov.com.ua/images/napilnikiraznue5.jpg

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Чем отличается рашпиль от напильника? — Станки, сварка, металлообработка

Очень часто для черновой обработки изделий применяются специальные инструменты. Классическим набором мастера можно назвать сочетание напильников и рашпиля, оба варианта характеризуются своими определенным особенностями. В большинстве случаев обозначенные инструменты используются для работы с деревом или металлом, а снятие металла может проводится в несколько заходов.

Рашпилем называют одну из разновидностей напильника, который имеет достаточно крупные насечки. Область применения заключается в предварительной обработке материалов (пластмассы, древесины, а также мягкого металла и кожи).

Чистовой инструмент в подобных случаях применяться не может, так как созданные углубления забиваются с высокой скоростью и скорость обработки достаточна мала. Рассмотрим особенности этого инструмента подробнее.

Рашпиль по дереву

Несмотря на достижения в науке и технике, дерево считается одним из самых распространенных материалов на сегодняшний день. Его обработка может проводится при применении самых различных инструментов, в том числе рашпиль. При рассмотрении того, что такое рашпиль отметим следующие моменты:

1. Самый распространенный вариант исполнения имеет плоскую рабочую часть с тупым носом. Она применяется для снятия материала с плоских и других поверхностей.
2. Насечка выполнена в крупном виде. За счет этого обеспечивается образование крупной стружки, которую довольно просто удалить с поверхности. Перед каждым зубом есть специальная канавка, за счет которой упрощается процесс удаления стружки.
3. Инструмент делиться на основную рабочую часть и рукоятки. В некоторых случаях рукоятка может сниматься, при изготовлении применяются самые различные материалы.

В целом можно сказать, что напильник рашпиль предназначен для грубой работы. После его применения также требуется проведение доводки и других подобных операций. Степень шероховатости обрабатываемой поверхности весьма велика.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

1. Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
2. Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
3. Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Виды насечек

Существует вариант классификации по видам нанесенной насечки. Об одинарном и двойном исполнении уже было немного сказано.

Между тем существует два вида двойной насечки. Первую называют перекрестной. Это, по сути, комбинация одинарной и второй, мелкой (вспомогательной), она выполняется под углом к базовой. В точках пересечения канавок происходит слом образовавшейся стружки. Этот вид чаще всего применяют при производстве слесарных напильников.

Второй вариант двойной насечки носит название Oberg. Вспомогательные канавки проходят реже. По сути, этот вариант, можно назвать промежуточным между одинарной и двойной насечками по качеству обработки детали.

Нумерация насечек

Применение определяют, учитывая видом, размером и конфигурацией нанесенных зубьев. Для получения рабочей поверхности применяют различные технологии:

• накат;
• фрезерование;
• нарезка и многие другие.

Многие производители, в целях повышения производительности труда, применяют специализированное оборудование, позволяющее не только ускорить выпуск этой продукции и расширить количество ее видов, но и поддерживать ее качество на надлежащем уровне.

От размера и вида нанесенной насечки на единицу длины, обычно это 1 см, напрямую зависит размер зуба. То есть, чем на один сантиметр длины нанесено меньшее количество канавок, тем больше размер режущего зуба. На практике применяют напильники с насечками от 0 до 5.

Насечка №2

К самому крупному виду относят зубья с №0 и №1. Их применяют тогда, когда необходимо за один проход снять слой металл от 0,05 до 0,1 мм. Такой инструмент обладает следующим недостатком – малая точность, она колеблется в пределах от 0,1 до 0,2 мм.

Напильники с размером зуба №2 и №3 применяют в тех случаях, когда требуется удалить слой металла от 0,02 до 0,06 мм. Точность работы такого инструмента составляет от 0,02 до 0,05 мм.

Для финишной обработки поверхности применяют изделие, который позволяет снимать слой металла от 0,01 до 0,005 мм. Инструмент такого вида иногда называют бархатным.

Геометрические параметры насечки

В соответствии с требованиями ГОСТ 1465-80, изложенными в п. 2.1. на поверхности инструмента насечка наносится под углом 65 градусов относительно оси.

https://youtube.com/watch?v=x07zF-k4CrU

Кроме этого оговорено и то, по какой технологии должна она быть выполнена. Например, круглые напильники могут быть выполнены либо с помощью насечки или нарезки. Все остальные виды должны быть выполнены с помощью насечки.

Типы напильников

По своему предназначению напильники разделяют на несколько больших групп:

• общего назначения;
• специального назначения;
• машинные;
• рашпили;
• надфили.

Напильники общего назначения используются для общеслесарных работ. Насечку для инструментов этой группы выполняют способом насекания, оснащая их двойной (перекрестной) насечкой. Они могут быть различной длины (от 100 до 450 мм), иметь различную форму бруска и практически все номера насечки.

Слесарные напильники для специальных работ используются в основном в промышленных условиях, так как их предназначение — устранять большие припуски при подгонке пазов и разной кривизны поверхностей, их можно использовать для обработки цветных металлов. В зависимости от выполняемых работ они могут быть плоскими, брусовками, пазовыми, двухконцевыми и других форм.

Наиболее многочисленная группа надфилей — их насчитывается целых 11 типов: плоские, круглые, полукруглые, квадратные, трехгранные, овальные, ножовочные и т.д. Отличить надфили можно по небольшой длине бруска (40, 60 или 80 мм) и насечке высшего, 5 класса.

Оснащаются надфили большей частью двойной насечкой, хотя ребра плоских надфилей могут иметь и одинарную. Применяют преимущественно для обработки мелких деталей или узких мест, куда обычными слесарными инструментами не добраться.

Рашпили подразделяются на три типа: сапожные, копытные и общего назначения. Их отличительная черта — большая длина (от 250 до 350 мм) и большие зубья насечки — она у рашпилей не бывает меньше №1. Обычно рашпили бывают круглые или полукруглые, а также плоские с тупыми или острыми носами.

Сделать что-то своими руками очень интересно. Это мнение разделят многие люди. Приятно посмотреть на продукт своего творчества

И неважно, новое это изделие или, бывшее неисправным, старое

Но 50% успеха зависит от хорошего инструмента

Умение правильно выбрать и применить тот или иной инструмент очень важно. Только тогда он полностью «раскроет» свои возможности и будет максимально полезен. Напильник – это универсальный слесарный инструмент

Позволяет решить целый спектр задач

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Как выбрать напильник

Выбирая определенный вид ручного напильника, профессионалы рекомендуют обратить внимание на обрабатываемые материалы и рабочие характеристики. В числе значимых параметров – качество зубьев

В числе значимых параметров – качество зубьев.

От него напрямую зависит эффективность работы.

Кроме того, стоит учесть:

— Тип насечек; — Форму рабочего тела; — Длину; — Особенности рукояти или хвостовика.

Читать также: Поперечный упор для циркулярки своими руками

Размеры должны соответствовать размерам обрабатываемых деталей.

Для габаритных деталей используйте максимальную длину – от 22 до 350 мм, а для небольших – от 150 до 180 мм.

Рукоять должна быть надежной и удобной.

Деревянные ручки считаются менее надежными, более удобны пластик и резина.

Так же, инструменты часто предлагаются без рукояти.

Очень важны такие показатели, как распределение твердости и вязкости.

Вязкость минимальна на поверхности, и максимальна на глубине, а твердость наоборот.

Недостаточная твердость приводит к быстрой потере остроты зубьев, а малая вязкость грозит разрушению насечки при работе.

Поверхностная твердость регламентируется в зависимости от назначения.

Средние показатели по производителям составляют следующие значения для напильников различного вида:

1. Столярно-слесарного назначения – от 64 до 66 HRc;

2. Заточного типа – от 65 до 67 HRc;

3. Рашпили – от 53 до 56 HRc.

Действительное качество проверяется только в процессе использования.

Классификация напильников

Существуют разные типы напильников. Эти приспособления разделяются по нескольким факторам:

• виду насечек;
• форме приспособления для работы с заготовками;
• предназначению.

О каждой из представленных групп следует поговорить более подробно.

Типы напильников по металлу

Особенности

В понимании людей, не связанных с металлообработкой, приспособление, предназначенное для шлифовки металлических заготовок — это инструмент, состоящий из рабочей прямоугольной части, которая соединена с ручкой. На прямоугольнике из металла находятся зазубрины. Они снимают часть металла при передаче усилий. Однако бывают разные формы рабочей части.

Напильник не может изготавливаться из мягких материалов. Сталь, используемая для них, должна быть тверже обрабатываемых поверхностей.

Виды насечек

Насечки напильника играют прямую роль при работе с разными материалами. Чтобы нанести их на рабочую поверхность инструмента, применяется несколько технологических операций — точение, фрезерование, насекание, протягивание, нарезание.

Разновидности насечек напильника:

1. Одинарные — предназначены для работы с мягкими материалами: сплавами цветных металлов, деревом пластиком.
2. Двойные — представляют собой дополнительную и основную насечки. Дополнительная прилегает к основной под углом. Такая конструкция позволяет работать с твердыми материалами. Связано это с тем, что две насечки снимают слой материала при этом измельчая появляющуюся стружку.

Инструменты классифицируются по размеру зубьев. Это показатель зависит от того, сколько насечек присутствует на рабочей части. Чем их меньше, тем больше изготавливается зуб. Существует 5 номеров размеров зубьев:

1. Номера 0, 1 — применяются для грубой обработки металлических поверхностей. Зубья самые большие, позволяют быстро снимать много материала за малый промежуток времени. Недостаток таких приспособлений — низкая точность обработки.
2. Размеры 2,3 — используются, когда нужно очистить слой до 0.06 мм.
3. Размеры 4, 5 — применяются для финишной обработки деталей. Снимают малый слой материла, что позволяет проводить точные операции, доводить заготовку до требуемых габаритов.

Желательно иметь все номера, чтобы постепенно обрабатывать рабочую поверхность.

Типы напильников

По предназначению выделяются такие виды напильников:

1. Ручной инструмент общего назначения. Используются при проведении слесарных работ. Насечка двойного вида. Размер зубьев выбирается зависимо от требуемого качества обработки.
2. Приспособления специального назначения. Применяются на заводах, занимающихся металлообработкой. С их помощью исправляются дефекты, остающиеся после обработки заготовок станками. Выдерживают длительную активную эксплуатацию.
3. Надфили — самая распространённая группа, которая состоит из 11 подгрупп моделей разной формы. Имеют насечки пятого номера, малый размер. Надфили используются для точной обработки деталей.
4. Рашпили — модели большой длины, с крупными зубьями. Используются при грубой обработке металла.

Выбирать приспособление требуется исходя из его размера, формы, величины зубьев.

Форма напильников

Напильники по металлу классифицируются зависимо от формы. Существуют следующие виды инструментов:

1. Плоские — классическая форма приспособлений для обработки металлических поверхностей.
2. Трехгранные — с их помощью растачиваются пазы, канавки, отверстия.
3. Квадратные — используются при работе с отверстиями сложной формы.
4. Полукруглые инструменты — их помощью растачивают отверстия большого диаметра.
5. Круглые — используются для расточки овальных круглых отверстий разного диаметра.
6. Ромбовидные — обрабатывают зубья деталей, шестерни, оснастку.

Формы напильников

Секреты ухода за напильниками

Как и за другим ручным инструментом, за драчевым напильником следует своевременно ухаживать, за счет чего существенно продлевается эксплуатационный срок. Несмотря на применение металла, драчевый напильник весьма хрупкий. Основными рекомендациями можно назвать следующее:

1. Не допускается совершение ударов по металлическим предметам. Это правило должно соблюдаться на момент проведения работы и хранения. Чаще всего повреждения допускаются на момент сваливания всех инструментов в один ящик. Идеальным выбором можно назвать использование специального ящика с различными гнездами, которые и предназначены для хранения отдельных инструментов.
2. Специалисты запрещают класть драчевый напильник на металлическую поверхность. Это связано с тем, что в подобном случае можно лишиться части зубьев. Если работы проводятся часто, то нужно заблаговременно подготовить специальную деревянную подставку. Подобный материал более мягкий и подходит для подобного применения.
3. Изделие должно храниться вдали от высокой влажности. Это связано с тем, что влага становится причиной появления коррозии, из-за которой существенно снижается эксплуатационный срок.
4. Нельзя допускать контакт изделия с любыми смазочными материалами. Некоторые проводят смазку поверхности для исключения вероятности появления коррозии, однако это серьезная ошибка. Снятие металла с поверхности осуществляется за счет трения, а смазка снижает эффективность.
5. Не рекомендуется проводить работу, связанную со снятием окалины напильником. Это связано с тем, что особые свойства металла становятся причиной быстрого затупления канавок. Если иного инструмента под рукой нет, то рекомендуется выбирать старый драчерный напильник.
6. Существенно увеличить эксплуатационный срок рассматриваемого изделия можно за счет его первого применения при обработке мягких материалов. Только после этого приступают к работе с твердыми сплавами. Кроме этого, нельзя использовать драчевый напильник для работы с материалам, для которого он не предназначен.
7. Если инструмент приобретается для обработки мягких сплавов, то рекомендуется рабочую поверхность покрыть мелом. За счет этого исключается вероятность залипания стружки. Подобная проблема зачастую становится причиной существенного снижения эффективности проводимой обработки. Если не предпринять никаких действий перед непосредственным выполнением работы, то после провести очистку от стружки будет весьма затруднительно, особенно в случае работы с мягкими сплавами.
8. Часто встречается ситуация, когда поверхность драчевого напильника покрыта большим количеством масла. Решить подобную проблему можно за счет очистки поверхности древесным углом.

https://youtube.com/watch?v=-rWxWfg12Uc

Соблюдение относительно небольшого количества рекомендаций позволяет существенно продлить срок службы драчевого напильника. Стоит учитывать, что даже незначительный дефект может существенно снизить эксплуатационный срок.

Ручки для напильников своими руками

Настоящие мастера оснащают имеющийся у них инструмент ручками, изготавливаемыми своими руками. С появлением пластических масс появился более широкий выбор материалов для самодельного изготовления.

Если имеется токарный станок, то ручку можно выточить из древесины твердых пород: орех, береза, ясень. В интернете довольно много чертежей, пользуясь которыми, изготавливается подходящая рукоятка.

Некоторые мастера используют эпоксидную смолу, чтобы изготовить необычную рукоять.

• Сначала подбирают возможные пористые материалы, которые можно пропитать эпоксидной смолой. Чаще всего используют ткани разного цвета. Создается микарта – многослойная ткань, пропитанная эпоксидкой.
• Их укладывают в желаемой последовательности.
• Разводят эпоксидную смолу согласно прилагаемой рецептуре.
• Смачивают каждый слой.
• Укладывают в выбранной последовательности и помещают под пресс.
• После завершения полимеризации образуется новый материал – микарта.
• Из микарты вытачивают ручку для напильника.

Видео: напильники “кубинские”.

Стандартной формой для напильника по металлу принято считать плоскую либо треугольную .

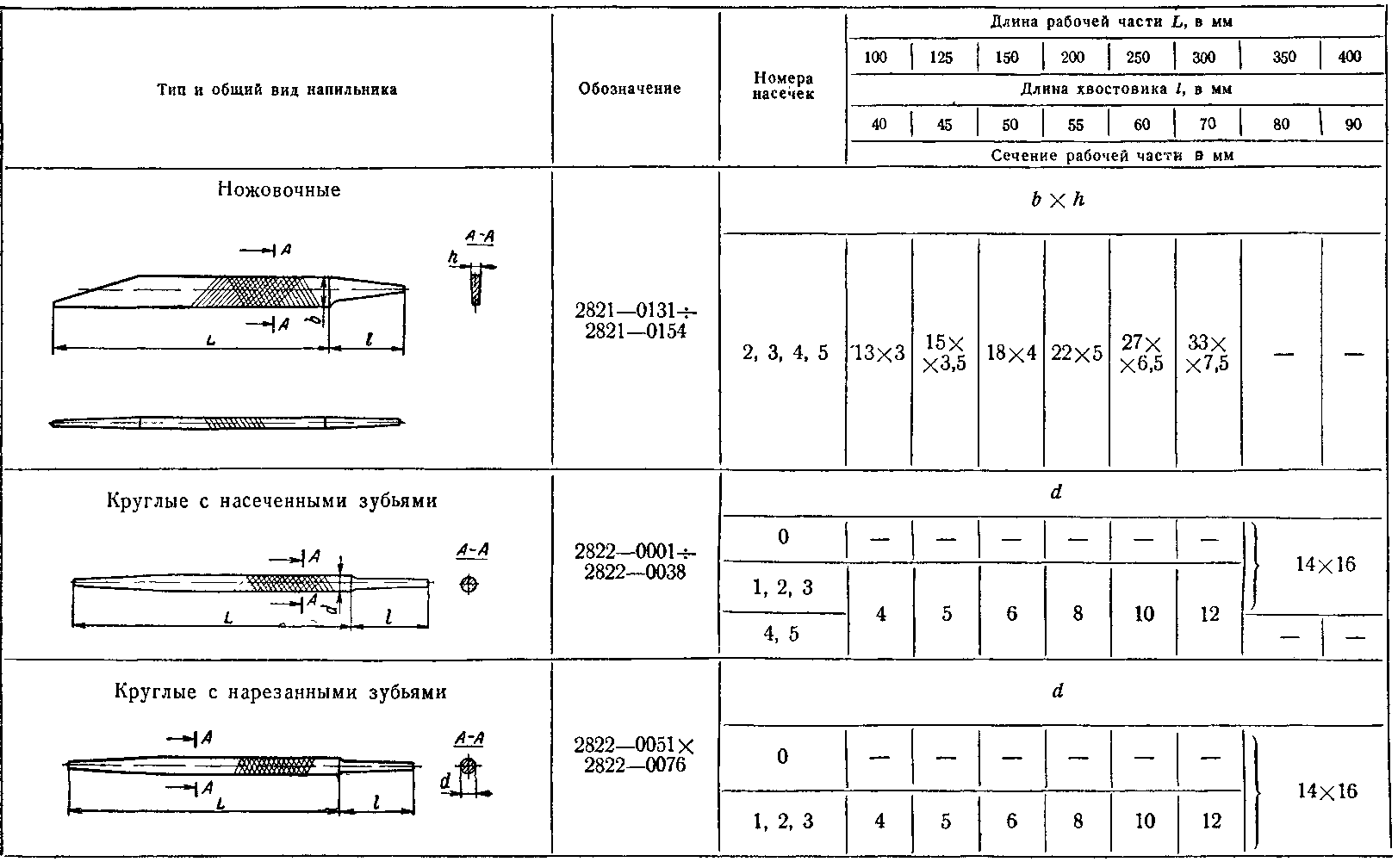

Размеры плоского напильника:

– длина рабочей части: от 100 (мм) до 400 (мм) ; – ширина: от 1 (мм) до 40 (мм) ; – толщина рабочей части: от 3 (мм) до 10 (мм) ; – длина хвостовика: от 40 (мм) до 90 (мм) ; – количество насечек на 10 (мм) для 3-го номера: от 12 до 28 .

Размеры квадратного напильника:

– длина рабочей части: от 100 (мм) до 400 (мм) ; – ширина: от 4 (мм) до 16 (мм) ; – толщина рабочей части: от 4 (мм) до 16 (мм) ; – длина хвостовика: от 40 (мм) до 90 (мм) ; – количество насечек на 10 (мм) для 3-го номера: от 12 до 28 .

Размеры трехгранных напильников:

– длина рабочей части: от 100 (мм) до 400 (мм) ; – ширина (B/d): от 9 (мм) до 27 (мм) ; – толщина (h/d): от 4.5 (мм) до 13.5 (мм) ; – длина хвостовика: от 40 (мм) до 90 (мм) ; – количество насечек на 10 (мм) для 3-го номера: от 12 до 28 .

Номера напильников:

Все напильника по количеству насечек на 10 (мм) рабочей области разделяются на 6 номеров. Нумерация от 0 до 5 .

Каждому способу опиливания соответствует определенная геометрия зубьев напильника. Геометрия зуба насечных напильников характеризуется следующими углами (рис. 38 б): угол резания δα = 106°, задний угол α = 36°, угол заострения β = 70°, передний угол ƴ отрицательный до 12—15°. Величина переднего угла по ГОСТ 1465—59 установлена до —12° для напильников с насечкой № 0, 1 и 2 и до — 15° для напильников с насечкой № 3, 4 и 5.

Геометрия зубьев напильников, изготовляемых фрезерованием и шлифованием, характеризуется следующими углами: резания δ =80—88°, задним α =20—25°, заострения β=60—63°, передним γ от + 2 до —10°. По назначению напильники разделяются на две группы: слесарные общего назначения, предназначенные для выполнения различных слесарных работ по металлу; и специальные, предназначенные для выполнения различных работ по металлу и неметаллическим материалам. Специальные напильники подразделяются на ручные и машинные.

Напильники изготовляют с насечкой следующих типов: с простой, или одинарной (рис. 38,в); с перекрестной, или двойной (рис. 38,г); с точечной, или рашпильной (рис. 38, д); с дуговой (рис. 38, е). Каждый тип насечки имеет свои преимущества и применяется для напильников определенного назначения.

Рис. 38. Напильники: а — элементы напильника, б — профиль зуба, полученного насечкой, в — простая насечка, г — перекрестная насечка, б — точечная насечка, е — дуговая насечка, ж —углы перекрестной насечки

Простая, или одинарная насечка применяется при изготовлении некоторых видов специальных напильников (например, для заточки пил по дереву). Напильники с простой насечкой целесообразно применять во всех случаях, когда требуется с узкой обрабатываемой поверхности удалить незначительный слой металла.

Напильник, надфиль и рашпиль, чем они отличаются, какие виды бывают?

Отличаются, в первую очередь, по размерам. Например, рашпиль самый большой. Соответственно, и по месту использования. Кроме того, у каждого из перечисленных имеются различия по крупноте насечки. Самая крупная у рашпиля для грубой обработки материала. Надфиль- это самый маленький напильник для тонких работ. Ну, а напильник- это нечто среднее. Я, например, работала раньше только с надфилями для окончательной обработки изделий.

Общее между этими инструментами их форма – плоские, круглые, квадратные и т.д. Общим является и наличие на них насечки (на напильнике и рашпиле она различна по профилю) и общий принцип работы этими инструментами. Но напильники предназначены для обработки металла. Поэтому их изготавливают из высокоуглеродистой стали, и после нанесения насечки напильники закаливают для повышения их твердости. Напильник с самой крупной насечкой называется драчёвым напильником. Называть такой напильник рашпилем не верно. Рашпили, так же как и напильники, могут иметь разную по величине насечку, и предназначены рашпили для обработки деталей из мягких материалов – дерева, резины, пластмассы и т.п. поэтому металл, из которого изготавливают рашпили значительно мягче металла напильников. Размеры рашпилей бывают такие же, как и у напильников. Как правило, величина насечки на напильниках определяет и их размеры; чем мельче насечка, тем меньше напильник. Напильники с самой мелкой насечкой называются личнЫми или личнёвыми.

Надфили – те же напильники, но имеющие минимальные размеры. Но размер надфилей обусловлен не величиной насечки (насечка может быть и крупнее чем у личнОго напильника), а областью их применения. Надфили предназначены для слесарной обработки небольших металлических деталей сложной формы, например ключей от замков.

Ну и понятно, поскольку напильники и надфили изготовлены из твердой стали, то они с успехом могут заменить рашпиль. А вот обратная замена невозможна.

Техника безопасности

При работе с драчевым напильником требуется соблюдать осторожность:

• Заготовка должна прочно закрепляться в тисках.
• Работать разрешается только в перчатках.
• В процессе работы не рекомендуется ударять рукояткой по обрабатываемой поверхности. Такое действие быстро сломает хрупкий предмет. Кроме того, рука может попасть между рукояткой и обрабатываемым металлом, что приведет к порезам.
• Запрещается класть пальцы на режущую часть изделия в момент работы. Держать его следует только за рукоятку.
• Не допускается удаление стружки с режущей части предмета голыми руками. Также нельзя сдувать стружку с полотна драчевого напильника, так как она легко попадает в глаза. Для этой операции необходимо наличие специальной щетки.
• Использование инструмента с дефектами режущей части и рукоятки приводит к травме.

Легкомысленное отношение к этому простому инструменту таит в себе опасность.
