Каркас из профиля под гипсокартон

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

• Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
• Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

• Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
• Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
• В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

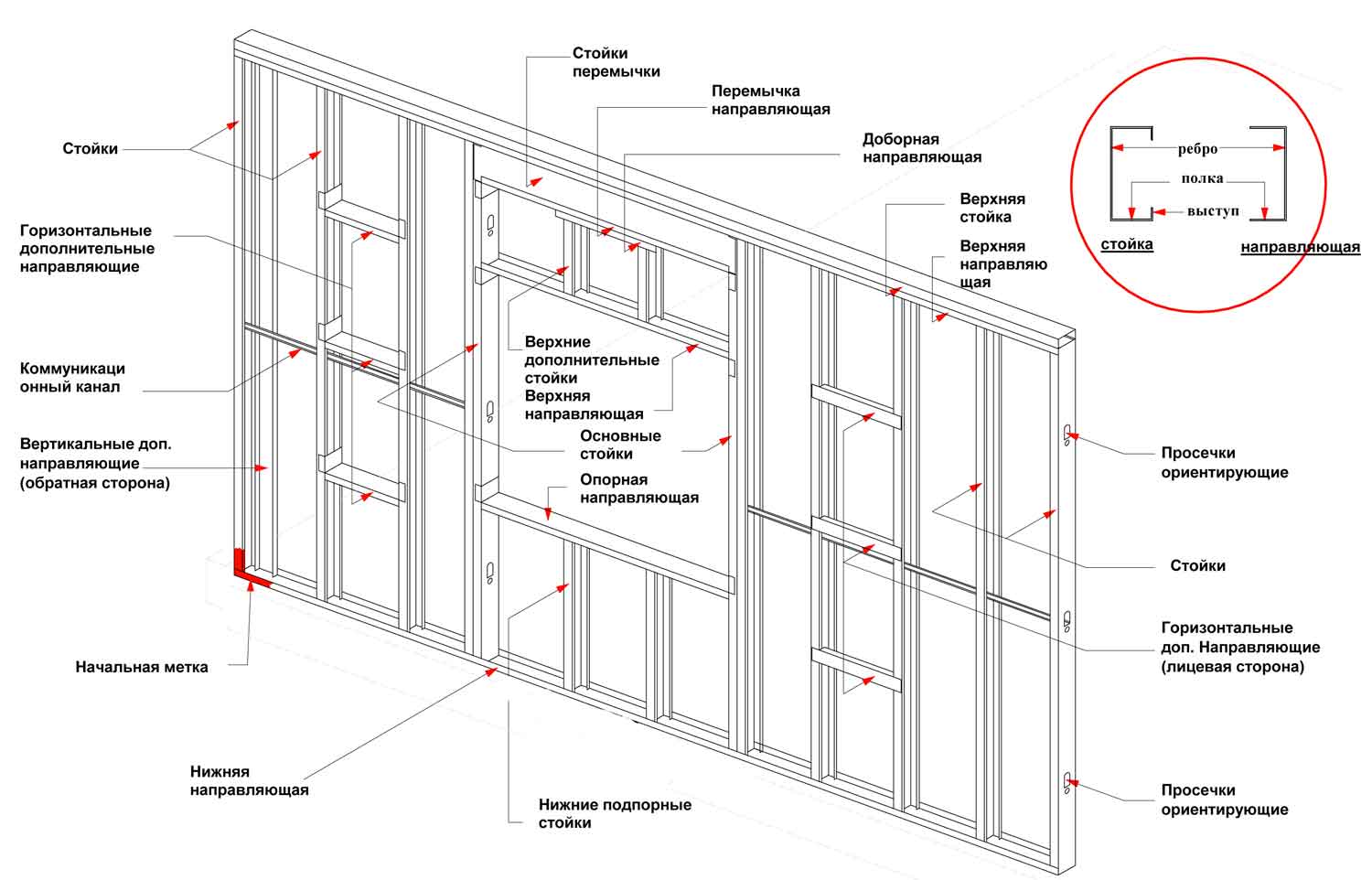

Основные этапы

В зависимости от условий эксплуатации перегородок и вида проложенных в них сетей (инженерных), их обшивка, как и схема каркаса, может быть одинарной или двойной. Работу по устройству перегородок (выполняемую силами 2-х монтажников) разделяют на несколько основных этапов:

• Подготовка к работе;
• Разметка пола, стен и потолка;
• Установка направляющих профилей — ПН (UW);
• Монтаж вертикальных стоек из стоечного профиля — ПС (CW);
• Установка перемычек (дверные и оконные проёмы);
• Обшивка каркаса листами ГКЛ с одной из сторон;
• Прокладка необходимых коммуникаций: электрический кабель, трубопроводы;
• Укладка (в межстоечное пространство) и крепление теплоизоляции;
• Обшивка каркаса с обратной стороны;
• Отделочные работы.

Постарайтесь к началу работ оставить за бортом все влажные процессы, связанные с приготовлением и использованием строительных растворов, а зону монтажа будущей перегородки очистить от мусора, наплывов раствора, посторонних предметов и защитить от резкого перепада температур.

Если у вас ровная стяжка и хорошо оштукатуренные и прошпаклёванные стены — считайте, что вам повезло — это идеальное основание для монтажа металлического каркаса.

Дверные и оконные проёмы

В перегородке

Разметка проёма в стене

В принципе, с технической точки зрения, нет особой разницы в таких действиях как расширение или создание нового посадочного места, так как перенести дверной проем в кирпичной стене, это, прежде всего – вставить и закрепить перемычку вверху.
Такая функция наиважнейшая и для перегородок и для несущих стен, а демонтаж провести намного проще. Но, в первую очередь, нужно расчертить место проёма или его расширения.

Швеллер в качестве ригеля (перемычки)

• Как правило, в таких отверстиях на перегородках в качестве ригеля установлен толстый брус, и если вам нужно его расширить, то всё равно, так же, как и при создании нового проёма, перемычка нужна новая.
  Поэтому, в первую очередь, разметьте место для такой балки и вырежьте его болгаркой (строительный кирпич хорошо режет диск с алмазным напылением). Затем вставьте туда ригель и плотно зафиксируйте, чтобы его концы абсолютно не имели люфта.
• Концы перемычки должны заступать за края проёма, как минимум, на 10 см в каждую сторону. В качестве балки можно использовать деревянный брус или металлический профиль, а за надёжность крепления будет отвечать жёсткость фиксации концов ригеля.
  Возможные зазоры заложите камнями, битым кирпичом и забросайте цементно-песочным раствором, чтобы получился монолит – такая инструкция неизменна и для перегородок и для несущих стен.

Кирпичную стену режут болгаркой

• Чтобы проём получился аккуратным, вертикальные линии тоже нужно прорезать болгаркой, как это показано на фото вверху.
  Безусловно, лучше всего для этого подойдёт диск диаметром 250 мм, но такая мощная угловая шлифовальная машина есть далеко не в каждом доме – самой распространённой является болгарка с диском на 180 мм, но можно воспользоваться и такой.
• Стандартный или двойной силикатный кирпич М 150 имеет ширину постели 120 мм, поэтому, если перегородка сделана в полкамня, то даже большой диск не прорежет его насквозь.
  Но если кладка сделана полнотелым одинарным кирпичом в четвертькамня, то диск на 230 или 250 мм пройдёт её насквозь, а на 180 мм – чуть больше половины. Для демонтажа такой вариант не является проблемой – кирпич всё равно разломается и контур будет относительно ровным.

Разбираем кладку

Когда вставлен и прочно зафиксирован ригель, можно приступать к демонтажу кладки и начинать нужно с одного кирпича, как можно больше расчистив швы вокруг него. Затем вы просто своими руками разбиваете этот кирпич молотком и зубилом или перфоратором.
Можно также, для облегчения демонтажа просверлить в кирпиче насквозь 5-10 отверстий (перфоратором это сделать просто) и после этого камень будет гораздо лучше раскалываться.

В несущей стене

Корончатая фреза для бетона 100 мм

Если вам неизвестно, какая кладка на несущей стене и проём нужно делать изначально (не расширять), то пройдите стену насквозь корончатой фрезой для бетона и диаметр, при этом старайтесь взять коронку как можно больше, чтобы туда пролезла рука, или можно было даже подсветить фонариком.
Так вы сможете узнать количество кирпичей, которые вам предстоит пройти, ведь кладка может быть колодезной, в два с половиной кирпича, потом утеплитель, а потом ещё полкирпича. Сами понимаете, что видимый фронт работ гораздо легче непонятного, то есть, невидимого.

Самодельный укрепляющий каркас в несущей стене

• Начало демонтажа такое же, как и на перегородке – расчерчиваете проём, вырезаете место под ригель и жёстко его фиксируете. Потом выбираете проём с одной стороны стены и делаете для ригеля металлические подпоры, как это видно на фотографии вверху.
  При этом не забывайте, что цена халатности или пренебрежению правилами техники безопасности в данном случае – человеческое здоровье или даже жизнь – не поддерживаемое перекрытие может упасть.
• Демонтируется кирпичная кладка дверного проема с двух сторон стены, чтобы опоры оказались по обе стороны и конструкция не ослабла. После того, как проём будет готов, металлические подпоры соединяются между собой металлическими полосами для жёсткости.

Ну, а если вас интересует, как правильно заложить дверной проем кирпичом, то с двух сторон, через 2-5 ряда засверлите в торец стены куски арматуры, чтобы получилась перевязка. После такой операции кладка получится полноценной и после штукатурки или шпаклёвки никто не узнает, что раньше там был проём. (см. также Внешняя и внутренняя декоративная штукатурка под кирпич)

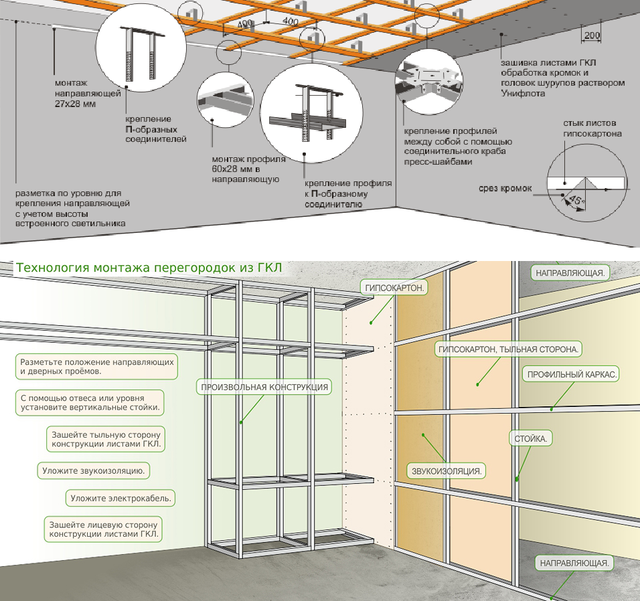

Создаем потолочный каркас

Для начала нужно определить, на какое расстояние придется опустить новый потолок и отметить линию по периметру стены. При этом учитывается кривизна потолка и высота точечных светильников, если таковые будут (от 5 до 15 см, в зависимости от модели светильника). Подробней остановимся на разметке. От ее правильности зависит конечный результат. Определив стартовую точку, можно воспользоваться лазерным уровнем, чтобы определить горизонтальную линию. Она проводится при помощи карандаша или отбивочного шнура.

Большую роль в работе играет направляющая планка. Как крепить профиль для гипсокартона к стене? Он фиксируется по периметру при помощи перфоратора и дюбелей или шуруповерта и саморезов в зависимости от основания. Достаточно приложить ПНП по намеченной линии и прикрутить его на каждой стене с шагом в 50 см.

Дальше инструкция следующая:

1. Выполняется разметка для потолочных элементов конструкции. От стены нужно отступить 50–60 см и отбить ровные линии на одинаковом расстоянии по потолку.
2. ПП будут укладываться перпендикулярно нашим набитым на потолке линиям и фиксироваться подвесами. Чтобы выполнить их установку, на двух противоположенных стенах ставятся отметки через каждые 40–50 см.
3. По отметкам устанавливаются потолочные профили в направляющий. Когда они стоят на своих местах и зафиксированы к направляющему изделию посредством метизов, можно заняться подвесами.
4. Подвесы фиксируются по линии на потолке под направляющим профилем. Для этого используются дюбеля или саморезы.
5. После установки подвесов, их нужно подогнуть. Важный момент – выровнять плоскость. Для этого используется нитка. Она натягивается вдоль потолка и служит ориентиром. Профиль следует подогнать под нее и зафиксировать к подвесу метизами с двух сторон. Лишнее подгибается или срезается.
6. Места с дополнительными конструкциями из гипсокартона, оснащаются усилителями или перемычками. Они нужны и в тех местах, где будут стыковаться два листа гипсокартона. Без них лист висит в воздухе и может дать трещину. Для укрепления конструкции используются крабы.
7. Дальше выполняется монтаж гипсокартона. Для этого потребуются шурупы, шуруповерт и листы. Для удобства на них можно начертить места прохождения профиля, чтобы прикрутить его правильно. Лист прижимается к обрешетке и прикручивается саморезами в местах прохождения планки.

Облицовка гипсокартонной перегородки на деревянном каркасе

Самое время приступать к облицовке деревянного каркаса гипсокартонными плитами. Обшивать каркас плитами начинают с одного края и постепенно передвигаются к другому краю. Соединяются плиты со стойками при помощи саморезов с широкой шляпкой. Необходимо помнить о том, что саморезы нельзя «утапливать» в плитах.

Перед началом работы лучше всего составить схему крепежа таким образом, чтобы избегать раскройки панелей возле дверных или оконных проемов, в противном случае весь гипс просто будет крошиться. Если избежать этого не получается, в местах стыка плит крепится еще один брус, на который крепят края листов.

Финишная отделка

После шага обшивки ГКЛ деревянной конструкции, следующий шаг – это отделка ГКЛ. Сначала требуется обработать и заделать швы. Если при обшивке гипсокартоном не была сделана фаска, тогда строительным ножом в местах стыков листов следует вырезать канавки, глубиной около 0,5–0,8 мм. Эти канавки следует очистить от лишнего картона и обработать грунтовкой. Для такой работы подойдет кисточка. Грунтовка должна окончательно высохнуть, прежде чем приступить к заклейке армированной лентой и заделкой шпаклевкой.

Шпаклевку стоит наносить тонким слоем, покрывая не только шов с лентой, но и места креплений. После высыхания шпаклевки, при помощи наждачной бумаги убираются все лишние камушки-полосочки. Заделанные швы должны быть в одной плоскости со всей поверхностью (не выпячивать).

После высыхания шпаклевки, всю гипсокартонную поверхность следует обработать грунтовой смесью. Это улучшит сцепление шпаклевки и предотвратит проникновение в ГКЛ влаги.

После шпатлевания поверхности, а также полного высыхания, при помощи наждачной бумаги следует затереть всю поверхность.

Теперь гипсокартонная стена на основе деревянного каркаса полностью готова к дальнейшему декорированию.

Сборка деревянного каркаса

Если позволяет место, каркас собирают в горизонтальном положении, а затем поднимают и крепят к стене, но чаще приходится поэлементно собирать конструкцию одновременно с креплением.

Каркас обособленной перегородки закрепляют к обрамлению из бруса в последовательности:

• нижний горизонтальный опорный брус;
• боковые стойки;
• верхний замыкающий брус;
• стойки и балки обрамления проемов окон и дверей;
• промежуточные стойки или балки;
• распорки.

Процесс монтажа каркаса под гипсокартон Между собой бруски крепят при помощи уголков.

Монтаж каркаса прислоненной перегородки к стене:

• горизонтальный опорный брус (крепят к полу);
• крепление основных несущих элементов в горизонтальной или вертикальной раскладке;
• распорки (крепят к основному брусу).

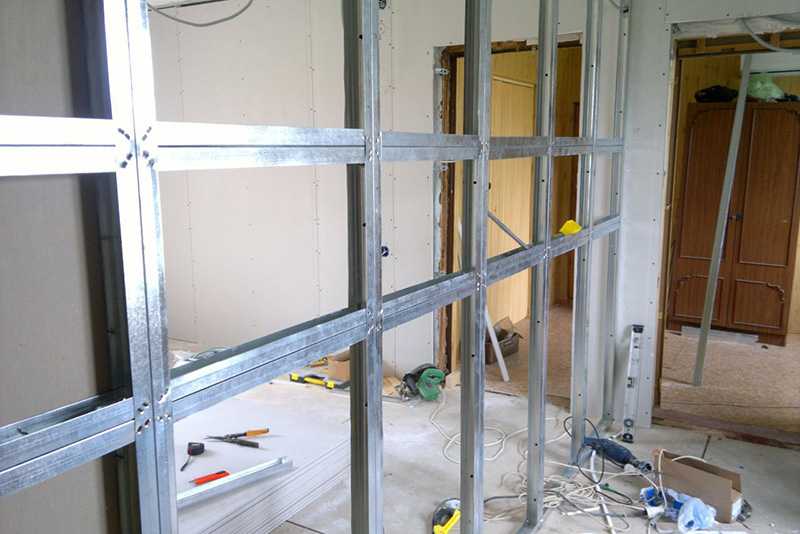

Готовый каркас для гипсокартона

Обрешетка на подвесах

Монтаж ускорит установка обрешетки на подвесах — элементах крепежа стального каркаса под гипсокартон.

Каркас для гипсокартона на прямых подвесах

Порядок работ:

• к ограждающей стене или потолку пристреливают дюбелями профили-подвесы;
• затем приставляют брус, боковины подвеса отгибают, проверяют горизонталь и вертикаль;
• закрепляют временно гвоздями в нескольких местах;
• крепят каждый брус к подвесам саморезами с двух сторон;
• устанавливают и крепят распорки.

Если необходимо уменьшить высоту помещения, подвесы пристреливают к потолку, к каждому подвесу крепят вертикально брус соответствующей длины, к брускам-подвесам монтируют направляющие, между направляющими — распорки.

Схематичное изображение каркаса из дерева для гипсокартона на подвесах

Обрешетка на прокладках

Для того, чтобы не выравнивать стену под обрешетку, неровности можно нивелировать прокладками. Для этого по периметру будущего каркаса натягивают в вертикальном и горизонтальном направлении шнуры с учетом максимальных неровностей. При пристрелке дюбелями элементов обрешетки или подвесов в каждой точке крепления укладывают прокладку требуемой толщины. Способ сокращает время строительства, экономит средства, но требует большой аккуратности и тщательной выверки по уровням.

Монтаж направляющего профиля (ПН)

Перед монтажом направляющего профиля к его тыльной поверхности приклеивается уплотнительная лента. Она призвана смягчать вибрации металлической конструкции, гасить звуковые колебания, увеличивать шумопоглощающие свойства каркаса:

ПН-профиль с приклеенным уплотнителем выравнивается вдоль линии разметки и фиксируется к деревянному (или бетонному) основанию с помощью саморезов (или дюбель гвоздей) с шагом 500 мм. Отверстия в полу и потолке бурятся прямо через профиль.

Профиль отрезается при помощи ножниц по металлу:

Со временем по краям каркаса появятся 3 отделочных слоя: обшивка из ГКЛ (толщиною 12,5 мм), а также слой шпаклевки и отделки, которые увеличат общую толщину стены. Эту особенность возведения однослойной перегородки необходимо учитывать при разметке и привязке стены к плану помещения.

Монтаж гипсокартона на стены

Этот этап кажется более простым, чем предыдущий, но при его выполнении все же требуется:

• соблюдать технологические зазоры – снизу можно оставить 1 см, потом закрыв это плинтусом, сверху понадобится больше – примерно от 5 см;
• кроме того, между самим листами нужно оставить 2 мм, потом закрыв их шпатлевкой;

• допускается вариант монтажа «внахлест», когда вручную обрабатываются края листов, образуя углы под 45 градусов, потом кладутся «в стык»; горизонтальные линии укладки гипсокартона не должны сходиться (листы кладут в «шахматном» порядке);
• рекомендуется вкручивать саморезы на расстоянии максимум в четверть метра друг от друга, но не более;

швы поверх лучше проклеить лентой («серпянкой») и потом зашпаклевать.

Сборка деревянного каркаса

Перед тем как начать крепить деревянные брусья своими руками, для будущего каркаса необходимо при помощи отвесов отбить точки на потолке и на полу, которые будут формировать четко горизонтальную поверхность. Теперь:

1. При помощи анкеров следует горизонтально прикрепить к полу брус.
2. На такой же плоскости крепится вертикально брус на потолке.
3. После этого по разметке, нанесенной заранее, крепятся вертикальные брусья от верхнего горизонтального к нижнему горизонтальному бруску.
4. Вертикальные рейки должны располагаться через каждых 60 см.
5. В месте предполагаемых гипсокартонных стыков брус должен быть шириной 8 см.
6. Для жесткости конструкции между вертикальными стойками делаются горизонтальные перемычки. Они не должны быть на одной горизонтальной линии. Перемычки располагаются в шахматном порядке.
7. После установки всех деревянных реек, следует пространство заполнить изоляционным материалом (минеральная вата, пенопласт). Это не только будет шумоизоляция, но и утеплитель.
8. Все брусья крепятся анкерными болтами, в зависимости от того, какая нагрузка предполагается на гипсокартонную стену. В случае большой нагрузки на стену из гипсокартона, деревянный каркас следует усилить при помощи дополнительных реек и перемычек.

Каждый проделанный шаг в изготовлении каркаса следует проверять с помощью уровня и сравнивать с отвесами. Следует проверить всю конструкцию на качество жесткости, «плавающая» конструкция ненадежная и прослужит недолго.

Крепление гипсокартона

Гипсокартон устанавливается на бруски с помощью саморезов. Шляпки немного утапливаются, но слой гипсокартона следует оставить неповрежденным

Важно учесть перед началом облицовки, что несущие стены могут усаживаться и двигаться. Стыки между отдельными листами должны приходиться на стойку каркаса стены

Крепление гипсокартонной обшивки нужно осуществлять, отступив от пола или потолка 10 мм. Шаг между крепежами должен составить 250 мм. Для того чтобы было проще осуществить шпаклевку, лучше приобрести листы с утонченной кромкой. Если мастер вовремя не учел этого, можно выполнить фаску на краях листов самостоятельно, используя острый нож. При обшивке каркаса гипсокартоном нужно обеспечить смещение швов по горизонтали и вертикали.

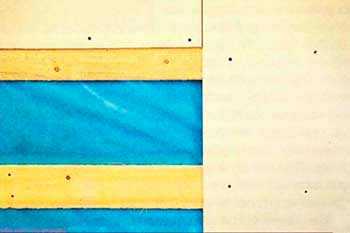

Между элементами каркаса можно проложить утеплительный материал. Это может быть: пеноплекс, минвата, пенополистирол, пенопласт. Полотна разрезаются по размерам ячеек каркаса и максимально плотно укладываются внутрь. Если остались промежутки, их заполняют идентичным теплоизоляционным материалом. В качестве гидроизоляционного слоя может выступить полиэтилен или пенофол.

В процессе обшивки рекомендуется использовать цельные листы и начинать работу именно с них. Это позволит сократить количество стыков и потратить меньше шпаклевки на их заполнение. Удастся сэкономить и на серпянке. Но для мастера такой способ обшивки стены может оказаться сложнее, ведь справиться с цельным листом не так просто. В противном случае нужно воспользоваться помощью еще одного человека.

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

Как сделать каркас под гипсокартон своими руками фото

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса

Как сделать каркас для гипсокартонных перегородок фото

С чего начать строительство каркасного дома?

Прежде чем начать строительство каркаса, необходимо сделать обвязку фундамента. Однако прежде всего необходимо проверить, все ли сделано ровно на предыдущем этапе строительства.

Речь идет в первую очередь о ровности фундамента, на который будет ложиться обвязка. Геометрия фундамента проверяется так: сперва горизонтальная поверхность, а затем углы.

Вся поверхность фундамента должна лежать в одной плоскости, допускается отклонение не более 1 см. Проверить плоскость можно, используя строительный лазер.

Проверяем ровность фундамента

Если у вас перепад получился более 1 см, необходимо ту сторону, которая оказалась ниже, подмазать цементом до нужного уровня.

Чтобы не делать опалубку, раствор цемента берем более плотным и просто аккуратно наносим сверху.

Выравнивание углов также можно исправить с помощью дополнительного цемента, однако придется делать опалубку.

Крепление обвязочного бруса уголками

Когда фундамент выровнен, кладем обвязку. Обвязка нужна для фиксации на нее каркаса будущего дома. О том, как выполнить обвязку каркасного здания, мы подробно рассказывали в нашей статье здесь.

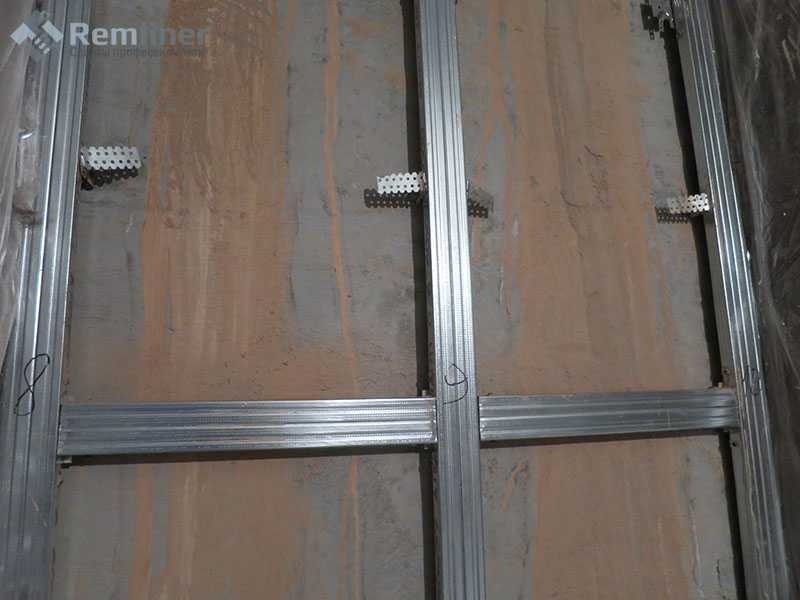

Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Перегородки

Изготавливаются из сдвоенного CDпрофиля, в котором с одной стороны устанавливается два слоя листов, а с другой один с заполнением посредине минеральной ваты. Для этого:

1. Размечаются линии будущей конструкции на полу, потолке и стенах, по которым будет закреплен направляющий профиль.
2. Разметка для стоек с дистанцией 40 см. Сами стойки нужно изготовить усиленные. Для этого два профиля складываются донышками и скручиваются по краям саморезами через каждые 20 см. в результате чего выходит двутавровая стойка, из которой собирается каркас.
3. Дополнительное укрепление стоек для усиления против деформации на скручивание. Для этого монтируется два ряда поперечных усилителей, задача которых укрепить каркас. Они прикручиваются только с одной стороны, и работают в роли диагональной растяжки. Их окончательная фиксация происходит после монтажа гипсокартона с одной стороны.
4. После фиксации распорок производится закладка минеральной ваты и монтаж гипсокартонных плит.

Усилители и стойки представляют собой один и тот же профиль, который не предназначаются для вставки друг в друга. Для этого усилитель поворачивается в плоскости на пол сантиметра – этим убирается распирание.

При креплении гипсокартона к сдвоенному профилю обязательно отмечается его середина, а саморезы вкручиваются по обе стороны, так как шуруп, завинченный между профилями, их раздвигает, и крепление получается ненадежным.

Деревянная обрешетка

Каркас для установки гипсокартона можно сделать из дерева. К выбору необходимых компонентов, а в частности, деревянных деталей необходимо подходить крайне внимательно.

1. Для вертикальных стоек, брус должен быть сечением не меньше чем 40×70 мм, а для горизонтальных 30×50 мм.
2. Все деревянные элементы каркаса должны обрабатываться антисептиком, который будет защищать древесину от насекомых и гниения. Также следует обработать их противопожарным составом.
3. Изготовление каркаса рекомендуется выполнять из древесины хвойных пород. Что касается влажности, то уровень должен быть не больше 15%. В противном случае при высыхании деревянного каркаса саморезы могут выпасть из древесины.
4. В местах стыковки гипсокартона рекомендуется использовать брус 40×80 мм.

Для изготовления деревянной обрешетки необходимо иметь такие инструменты:

• металлические уголки;
• саморезы;
• монтажные дюбеля;
• уровень;
• шуруповерт;
• отвертка.

Пошаговая инструкция стеновой обрешетки

Последовательность работ выглядит следующим образом:

• Выполняете первым делом разметку для будущего каркаса.
• Далее на стене определяются наиболее слабые места с отставшей штукатуркой и неровностями. При необходимости их можно будет укрепить или полностью демонтировать вплоть до черновой стены.
• На следующем этапе выполняется установка обрешетки. Начинать следует с горизонтального бруса, который закрепляется к полу.
• К горизонтальному брусу закрепляете вертикальные рейки с отступом в 10 мм от края обрешетки. Шаг установки вертикальной обрешетки равен 60 см.
• Все вертикальные бруски должны быть установлены по уровню. Чтобы их зафиксировать на потолок крепите горизонтальный брус, на который будут крепиться вертикальные рейки.

Когда каркас готов, остается дело за малым – монтаж гипсокартона.

Упрощенная методика сборки каркаса

В некоторых случаях собрать каркас для гипсокартона можно на полу. Особенно если размер стены и всего помещения позволяют это. Размер всего каркаса должен соответствовать размеру стены. Сделайте его меньше со всех сторон на 5 мм. Для этого собираете рамку из вертикальных и горизонтальных брусков. С шагом в 60 мм закрепляете дополнительные деревянные перекладины.

Следуя таким простым рекомендациям, вы сможете сделать все работы по монтажу обрешетки для потолка и стены. При этом можно использовать как металлический профиль, так и деревянные бруски.

Когда все это выполнено в правильной последовательности, можно приступить к установке гипсокартона. Имея под рукой нужный инструмент, обладая навыками в строительных работах и применив знания из этой статьи, сборка обрешетки из профиля не будет для вас чем-то сложным, а как следствие хороший результат не заставит вас долго ждать.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

• Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
• По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
• Монтируются вертикальные стойки с шагом 40 или 60 см.

При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

Требования к пиломатериалам для обрешетки

Деревянная обрешетка из гипсокартона может иметь повышенную влажность в процессе покупки, что впоследствии может стать причиной коробления материала. Процент усадки будет меньше, если влажность материала окажется ниже 22%. Именно это значение указывает на то, что перед потребителем сухой материал. Приобретая бруски естественной влажности, можно столкнуться с риском изменения их геометрических параметров со временем. Это непременно отразится на ровности укладки гипсокартона.

Что касается деревянной обрешетки под гипсокартон, пиломатериал может принадлежать к первому или второму сорту. Материал в данном случае не должен обладать повышенной прочностью. Важным фактором при выборе является отклонение от кривизны и размеров сечения

Важно исключить материал, который имеет обзол. Но если после покупки он все же был обнаружен, следует дополнительно воспользоваться антисептиком

Его наносят в несколько слоев, не жалея состава.

Рекомендации по выбору размера брусков

Бруски для каркаса могут быть подобраны с разным сечением, чтобы сэкономить на пиломатериале. Так, опорные стойки должны быть изготовлены из изделий с минимальным сечением 75 x 25 мм. Направляющие и горизонтальные распорки могут быть установлены с использованием брусков 50 x 25 мм минимум. Значения больше указанных использовать разрешается, но меньше – нет.

Материал должен быть подобран с учетом равнозначной толщины. Разрезая бруски по длине, следует руководствоваться тем, что они должны быть меньше на 4 см, чем высота стен. Это позволит обеспечить компенсационный зазор между обшивкой и потолком. Эти промежутки после завершения монтажных работ будут перекрыты плинтусами или фасонными рейками.

Советы специалистов

• Влажность используемого в работе пиломатериала должна варьироваться в пределах от 12 до 18%.
• Если планируется установка перегородки с высотой до 4,2 м, следует использовать брус сечением 60 x 50 мм. Толщина листа при этом будет изменяться с учетом высоты стены. Если это значение составляет 2, 8 м, толщина листа должна быть равна 12,5 м. С увеличением высоты стены до 4, 2 м следует использовать 18-мм лист. А в качестве промежуточного значения выступает 14-миллиметровый лист, который подойдет для стены высотой 3,6 м.
• Осуществляя огнезащитную обработку, следует достичь показателя первой группы по вопросу пожарной безопасности.
• Шаг между стоечными брусками не должен оказаться больше 60 см.
• Если мастер не может выбрать между саморезами, шипами и гвоздями, следует предпочесть второй вариант — с его помощью можно добиться жесткого соединения.
• Минимальная толщина стены на каркасе может составить 85 мм.

Монтаж проема из деревянного бруска

Нам нужно:

Уменьшить проем можно с помощью установки деревянного бруса.

• деревянный брус, сечением на 2-3 см меньше ширины дверного проема;
• шурупы, которые в 2,5 раза длиннее бруска;
• гипсовый картон;
• саморезы;
• грунтовая краска.

Оборудование:

• перфоратор или дрель;
• рубанок;
• молоток;
• уровень, карандаш;
• кисточка.

Если брусок по размерам больше толщины дверного проема, то излишки ликвидируются с помощью рубанка —конструкция представит собой поверхность вровень со стеной. Нужно учитывать, что к бруску прикрепится обшивочный материал

Важно также будет отшлифовать брусок и обшивка уляжется ровнее

Брусок меряется точно по ширине дверного проема, для того чтобы он плотно зашел. Молотком надо бить до тех пор, пока края не будут ровными в соответствий с уровнем. С уровнем надо часто сверятся.

Далее когда брусок плотно зашел в дверной проем, его прибивают гвоздями так чтобы, чтобы шляпы крепежа вошли очень глубоко . Закреплять брусок надо с 3 сторон.

Шов между стенкой и зашитым бруском заполняют шпаклевкой. Вся конструкция выполненного дверного проема грунтуется для дальнейших отделочных работ. Грунтовку выбирают в соответствии с правилом, которому соответствуют все химсоставы для внутренних работ.

Минусом данного метода является то, что дерево при покупке может быть некачественным из-за несоблюдения условии хранения. В процессе эксплуатации деревянный брус может начать деформироваться.

Изоляция необходима

Если перегородка выполняет не только декоративную функцию, мастера советуют произвести ее изоляцию. Монтаж изоляции выполняется после обшивки листами гипрока одной стороны конструкции из дерева. Чаще применяются вспененные материалы или минеральная вата.

Выполнить этот этап своими руками не сложно, ведь расстояние между материалом и стойками практически одинаковое. Материал укладывают и фиксируют. Жесткие изоляционные материалы закрепляют к внутренней части облицованной перегородки. Если выполняя монтаж обнаруживаются полости, их в обязательном порядке заполняют минватой. Такая комбинация придаст перегородки дополнительного эффекта звукоизоляции.
