Переключатель душа: виды с описанием, основные неисправности, советы по выбору

Принципы ремонтных работ

Как правило, о неисправности смесителя свидетельствует протечка воды.

Ремонт начинается с выявления причины этого неприятного явления. Поломка переключателя смесителя считается непростой, так как он находится между краном слива и шлангом.

Это сложный механизм, перекрывающий поток воды. При включении режима «излив» отключается режим «душ».

У такого устройства два положения: перенаправление потока и стопорный режим. Когда включён «гусак», режим «душ» сразу блокируется. А также происходит и обратное действие. Неисправность переключателя такую концепцию нарушает.

Внимание! Основной враг сантехнических изделий — водопроводная вода, которая не всегда высокого качества. В ней содержатся примеси, способные привести в негодность любой кран

Особенности ремонта переключателя душа в смесителе

Чтобы можно было правильно отремонтировать устройство с переключателем для душа для начала стоит выяснить в чем проблема его неисправности. Но многие профессионалы рекомендуют если вы еще ни разу не сталкивались с устройством смесителей этого вида, то лучше предварительно изучить особенности ремонта. Но все же желательно пригласить мастера, который сделает все быстро, а главное качественно. Так как отремонтировать смеситель для ванной?

Замена вышедшего из строя картриджа

Если в ванных имеется простой смеситель однорычажного вида, то причиной поломки переключателя может стать внутренний картридж. За счет этого элемента обеспечивается смешивание токов воды при рабочем процессе устройства. Но стоит помнить, что его невозможно восстановить, поэтому если он сломался, то его нужно заменить новым.

Ремонтный процесс состоит из этапов:

  • первым делом производится снятие заглушки;
  • отверткой откручивается фиксирующий винт;
  • затем производится снятие рычага;
  • выполняется выкручивание гайки, которая обеспечивает фиксирование картриджа в смесителе;
  • вынимается старый картридж и на его место устанавливается новый;
  • после этого конструкция с особой аккуратностью собирается.


Расположение золотникового переключателя


Чтобы снять крышку переключателя достаточно открутить болт


Снимаем крышку переключателя


Откручиваем внутренний болт


Замена переключателя

Замена уплотнительных колец

Популярным считается кнопочное переключение смесителей с душем. Однако у этих видов устройств имеется распространенный минус – вытекание воды из-за быстро приходящих в негодность уплотнительных колец из резиновой основы. В этих случаях можно воспользоваться двумя способами устранения этой проблема – замена старых уплотнительных элементов на новые или зачистка и размягчение старого резинового кольца. Но лучше производить полную замену.

Весь этап замены выполняется согласно следующей схеме:

для начала необходимо снять кнопку — для этого можно воспользоваться разводным ключом

Все следует делать с особой осторожностью, чтобы не повредить другие элементы;
при помощи гаечного ключа производится полное раскручивание всего устройства;
далее производится снятие штока;
снимаются старые уплотнительные элементы из резинового материала и устанавливаются новые кольца;
производится сборка смесителя — при сборке стоит быть особенно внимательным, все элементы должны находиться на своих местах, все гайки нужно закручивать осторожно, чтобы их не сорвать или не повредить.. Набор кольцевых прокладок

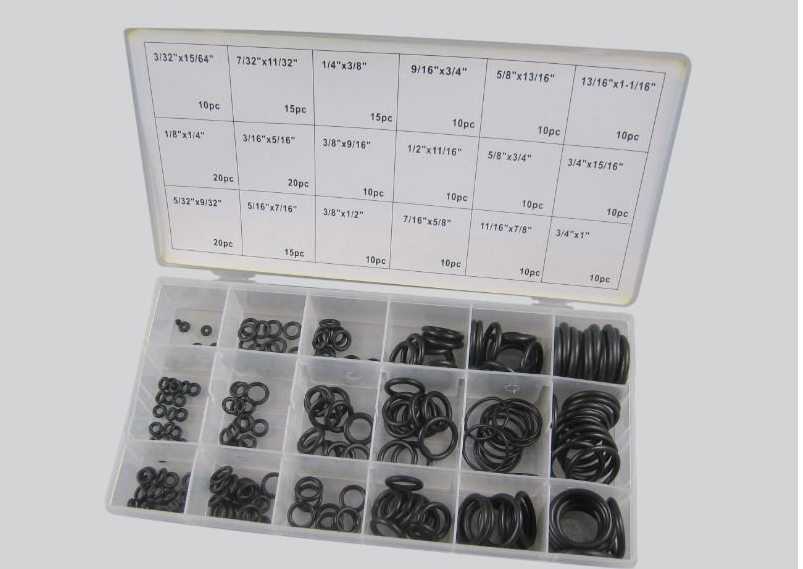

Набор кольцевых прокладок


Бочонок переключателя с кольцевыми прокладками Если кольца недостаточно старые или же их нет в продаже, то их можно сделать мягкими. Для размягчения можно воспользоваться стандартным растворителем или бензином. Однако, стоит учитывать, что данная процедура не сможет обеспечить полное устранение проблемы. Поэтому протечка может возникнуть вновь через короткий период.

Замена пружины переключателя

Еще одной проблемой неисправности устройства переключателя может быть износ пружины. Замене пружина не подлежит, поэтому в этих ситуациях производится полная замена этого элемента на новый.

Замена пружины выполняется по следующей схеме:

  • для начала снимается излив, душевой шланг. Используется разводной и гаечный ключ. Все нужно выполнять аккуратно, чтобы не повредить излив или шланг, иначе придется полностью менять весь смеситель;
  • после этого вынимается переходник;
  • затем выкручивается заглушка и винт фиксирующего типа;
  • вынимается шток, в котором расположена старая пружина;
  • снимается старая пружина;
  • далее производится установка новой рабочей пружины;
  • в конце все собирается обратно.


Возвратная пружина видна на этом снимке

Возможные поломки

Применение смесителей, оборудованных переключателем для душа, сегодня обычное дело. Такой механизм можно встретить практически в каждой ванной комнате. Это очень удобная конструкция, позволяющая машинально перенаправлять поток воды, не совершая лишних движений. К тому же она обладает собственным механизмом, который имеет свой эксплуатационный срок и способен временами приходить в негодность.

Механизм данного устройства имеет независимую структуру и подлежит замене (реже – ремонту). Но кроме прочего, следует учитывать, что несвоевременный ремонт переключателя душа может привести к замене всего смесителя. Причин, приводящих к поломке переключателя, несколько:

протечка однорычажного устройства;

западание кнопки переключателя;

одновременное поступление воды на излив и в душ;

ослабление напора на выходе;

протечка механизма, распределяющего поток воды.

Проблему поломки механизма переключателя можно достаточно быстро установить при условии, что имеется представление о его устройстве. По этой причине первый раз разбирать такое устройство лучше совместно с человеком, обладающим опытом. В случае ремонта своими руками стоит помнить, что зажимать составляющие устройства следует без применения силы, просто до упора. В противном случае хрупкая конструкция может не выдержать.

Переключатель

Кнопочный

Различают следующие виды данного устройства:

Автоматического типа – используется в конструкции новейших изделий картриджного типа. Данное устройство находится в зоне самостоятельного блока или на наружной части поворотного излива. Особенность элемента заключается в неизменности его положения при перекрывании воды. Кнопка реализует опцию регулирования: при ее изъятии, вода начнет вытекать из лейки.

Простого типа – используется на дешевых моделях смесителей. Однако по внешнему виду никаких отличий от переключателя автоматического типа не наблюдается. Разница между этими устройствами проявляется в их особенностях работы. Чтобы это увидеть, необходимо достать кнопку и перекрыть подачу воды. В случае ее остатка в недвижимом состоянии, устройство следует считать простым.

Кнопочный переключатель для душа для смесителя может огорчить своего владельца следующими способами:

  • Перестав перекрывать воду в крайних положениях;
  • Самопроизвольно переключаясь с душа на гусак при слабом напоре воды.

Причина первой неисправности в современных смесителях – износ или разрушение резинового клапана. В этом случае он нуждается в замене. К счастью, в большинстве новых сантехнических приборов переключатель ванна – душ для смесителя выполнен в качестве отдельного узла, который вкручивается непосредственно в его корпус.

Причина второй проблемы – слишком сильная возвратная пружина. У нее нужно откусить бокорезами один-два витка.

Рычажный

Как отремонтировать смеситель, если перестал работать рычажный переключатель (его легко узнать по ходу рукоятки на 90-120 градусов)?

Для доступа к переключателю нужно:

  1. Снять пластиковую заглушку на рукоятке;
  2. Снять рукоятку;
  3. Вывернуть гайку под ней;
  4. Вытянуть на себя шток с эксцентриком;
  5. Снять гусак и гайку под душевым шлангом;
  6. Вынуть бочонок с прокладками.

Наиболее типичная неисправность, мешающая работе переключателя – разрушение одной или обеих прокладок на бочонке. Они меняются на новые.

Если рукоятка свободно ходит, но вода не переключается, причиной может оказаться сломанный выступ эксцентрика, приводящий в движение бочонок с прокладками. В этом случае переключатель меняется целиком. Ремкомплект состоит из эксцентрика и бочонка.

Как выглядит ремонт переключателя душа в смесителе, если рукоятка периодически заклинивается в промежуточных положениях?

Увы, никак. Причина – в износе направляющих на корпусе смесителя. Прибор меняется целиком.

Шаровый

Увы, о его ремонте я не могу рассказать уважаемому читателю абсолютно ничего. Дело в том, что на моей памяти не сломался еще ни один переключатель этого типа. Отсюда, кстати, вытекает довольно очевидная инструкция: если вы только собираетесь купить смеситель в ванную, стоит предпочесть модель именно с шаровым переключателем. Ее легко узнать по рукоятке, поворачивающейся на полный оборот.

Шаровыми переключателями комплектуются только смесители с кранбуксами – керамическими и (реже) винтовыми. Что любопытно, цена этих исключительно надежных приборов в среднем ниже, чем у часто ломающихся смесителей с кнопочными и рычажными переключателями.

На фото – смеситель с шаровым переключателем.

Как разобрать шаровый переключатель для душа

В двухвентильных смесителях чаще всего устанавливаются шаровые запорные переключатели. Особенностью таких приспособлений является то, что напор воды и её температуру регулирует шарик, установленный в переключателе. Он подсоединен к штоку и вентилям крана. При вращении ручек, шарик меняет своё положение и устанавливает необходимый напор струи, а также переключает режим гусак-излив душа.

Полностью разобранный двухвентильный смеситель с запчастями

Пошаговая инструкция, как разобрать шариковый переключатель душа (гусак – лейка):

  1. Первой снимается прижимная гайка в верхней части смесителя, которая отвечает за крепление шланга от душа к корпусу крана. Она легко вынимается при использовании плоской отвертки или канцелярского ножа;

На смесителе убрана декративная пластина
После снятия душа и гайки, в смесителе будет свободно отверстие под втулку, в котором расположена шестигранная пластина, придерживающий запорный шарик. Чтобы вынуть переключатель, нужно раскрутить шестигранником фторопластовую пластину и вытащить её наружу. Сильно давить нельзя, чтобы не разломать крепление;

Отверстие под втулку

Только после этого выкручивается ручка, при помощи которой регулируется положение шарика. Сначала снимается декоративная пластина. Под ней расположен болт, его нужно вкрутить фигурной отверткой, желательно с упором. Если резьба плохо поддается раскручиванию, то можно попробовать нанести на не небольшое количество масла. Прилагать чрезмерное усилие нельзя, чтобы не сорвать крепление;
Ручка легко снимается без ключей, она не насажена на резьбу (на фото обозначена 1). Обратите внимание, что почти всегда ручка выполнена из силумина, который очень хрупкий. Поэтому если она сложно «отходит» от корпуса, не нужно её сильно бить или вкручивать;

Ручка переключателя, которую нужно снять

Под ручкой расположен шток переключателя, его нужно выкрутить, как стандартную резьбу. После этого он с легкостью вынимается из основания и может подвергнуться ремонту или осмотру.

Когда будете собирать смеситель и переключатель в исходное положение, рекомендуется на все резьбовые соединения накрутить ФУМ-ленту, а также заменить прокладки и кольца. Профилактический осмотр нужно проводить 1 раз в полгода, это позволит предупредить изнашивание уплотнителей.

Обзор

Ремкомплект для переключателей двухручковых смесителей для душа Vidima B964961NU + B950318NU11

Ремкомплект устанавливаются взамен латунной и резиновой втулки. Изначально в смесителе установлена втулка B960538NU и латунная часть B960831AA

Каждое приспособление ванной комнаты должно быть исправным. Обеспечивая максимальный комфорт для своей семьи, хозяину дома изредка приходится выполнять ремонт переключателя душа в смесителе. Это хоть и не самая хрупкая деталь, однако ее неисправность принесет много неудобств.

Разбор переключателя золотникового типа

Если переключатель на душ установлен золотниковый съемный переключатель, то порядок его разбора будет иметь несколько другой вид:

  1. От корпуса смесителя нужно открутить нижнюю часть конструкции – переключатель и шланг от душа. Для этого используется разводной ключ или гаечный подходящего диаметра;
  2. Чтобы отключить шланг от переключателя, нужно снять гайку, которая придерживает конструкцию. Для этого удобно использовать разводной ключ;
  3. После от корпуса отсоединяется переключатель. Его нужно аккуратно вывернуть из смесителя.

Еще очень распространены золотниковые переключатели душ-лейка, которые не нужно полностью разбирать для проведения ремонтных или профилактических работ. Достаточно просто снять запорную или декоративную гайку с переключателя и аккуратно вытащить механизм наружу.

Конструкция переключателя для душа с золотником

Золотниковые переключатели не пользуются особой популярностью из-за невозможности ремонта. Поэтому если на таком смесителе появилась течь, то его проще сразу его поменять, чем пытаться ремонтировать.

Как отремонтировать переключатель душа в смесителе, если он сломался, своими руками

Переключение потока воды в смесителе от крана к душу происходит разным способом, в зависимости от типа переключателя.


Переключатели бывают:

  • золотниковые;
  • пробковые;
  • кнопочные;
  • картриджные.

Ремонт выполняют согласно такой технологии:

  1. Перекрыть воду.
  2. Отсоединить рычаг от корпуса смесителя.
  3. Выкрутить винт из переключателя.
  4. Снять переключатель.
  5. Вложить новое кольцо, вместо износившегося.
  6. Намотать на резьбу, где происходит крепление рычага, ленту ФУМ в 2-3 слоя.
  7. Поставить рычаг и закрепить его винтом.

Распространенная поломка золотниковых переключателей – поломка гайки, которая фиксирует переключатель душа. Это зачастую происходит, когда элементы смесителя изготовлены из дешевого материала – силумина. Гайки и другие метизы должны быть из бронзы или латуни.

Починить и отремонтировать такой дефект следует по такой схеме:

  1. Демонтировать смеситель.
  2. Открутить душевой шланг, рукоятку переключателя и гайку крепления золотника.
  3. Открутить нижнюю гайку крепления переключателя.
  4. Если на гайке износилась резьба, то ее можно только заменить на новую – из бронзового материала.
  5. Далее наждачной бумагой зачистить все соприкасающиеся поверхности и внутреннюю полость гайки.
  6. Смазать все детали солидолом.
  7. Собрать смеситель.

Чтобы отремонтировать смеситель, нужно в первую очередь выявить неполадку. В любом случае при неисправном переключателе душа придётся его разбирать как для осмотра, так и для устранения неполадки. Как это сделать указано ниже.

Как разобрать смеситель

В первую очередь нужно снять прижимную гайку, которая располагается в верхней части устройства.

Она необходима для прикрепления шланга к корпусу смесителя. Её легко снять, используя плоскую отвёртку или канцелярский нож.

После того, как шланг душа и гайка сняты, станет доступным отверстие в смесителе. Через него нужно вынуть фторопластовую пластину при помощи шестигранника.
Далее приступают к выкручиванию регулировочной ручки. Сначала нужно снять декоративную пластину, после чего выкрутить располагающийся под ней болт при помощи фигурной отвёртки.
Если болт сложно выкручивается или вовсе не поддаётся выкручиванию, то рекомендуется нанести на него немного масла.

Ручку легко снять без ключа, выкрутив руками.
Последний этап — выкручивание штока, который располагается под ручкой. После этого можно вынуть элемент, осмотреть его и отремонтировать.

Важно! Все элементы смесителя и переключатель душа довольно хрупкие, поэтому, если какое-нибудь крепление или элемент сложно откручивается, не стоит сильно на них давить. Есть вероятность поломки оборудования

Как устроен смеситель

Смеситель подобной конструкции может быть рычажного типа и вентильного

Их работа происходит немного по разному принципу и важно это понимать перед началом ремонта

В состав такого смесителя входят несколько вентилей. Они вращаются, чтобы владелец мог получить напор воды необходимой температуры. Также в конструкцию входит нержавеющий корпус, содержащий в себе кран-буксу. Именно с помощью него происходит смешение воды с разной температурой.

Рычажный смеситель наиболее популярен. Все дело в его красивом внешнем виде и простоте в использовании. Для регулирования необходимой температуры, а также напора следует один рычаг сначала переключить в сторону, а затем и вверх. Состоит такой смеситель из корпуса, гаечек, кольца из резины, сменного картриджа, крышки и фиксирующего болта. Однако, подобный смеситель имеет довольно серьезный недостаток. Отремонтировать его нельзя, потому что корпус не подлежит разбору.

Особенности ремонта переключателя душа в смесителе

Чтобы можно было правильно отремонтировать устройство с переключателем для душа для начала стоит выяснить в чем проблема его неисправности. Но многие профессионалы рекомендуют если вы еще ни разу не сталкивались с устройством смесителей этого вида, то лучше предварительно изучить особенности ремонта. Но все же желательно пригласить мастера, который сделает все быстро, а главное качественно. Так как отремонтировать смеситель для ванной?

Замена вышедшего из строя картриджа

Если в ванных имеется простой смеситель однорычажного вида, то причиной поломки переключателя может стать внутренний картридж. За счет этого элемента обеспечивается смешивание токов воды при рабочем процессе устройства. Но стоит помнить, что его невозможно восстановить, поэтому если он сломался, то его нужно заменить новым.

Ремонтный процесс состоит из этапов:

  • первым делом производится снятие заглушки;
  • отверткой откручивается фиксирующий винт;
  • затем производится снятие рычага;
  • выполняется выкручивание гайки, которая обеспечивает фиксирование картриджа в смесителе;
  • вынимается старый картридж и на его место устанавливается новый;
  • после этого конструкция с особой аккуратностью собирается.

Пошаговая инструкция разбора пробкового переключателя

Пробковый переключатель также в свою очередь делится на следующие подтипы:

  1. Ручной. Он переключает режим лека-гусак только при нажиме руки;
  2. Автоматический. Спустя определенное время пробка вернется в закрытое положение;
  3. Советский. Здесь пробка регулируется поворотным механизмом. Сейчас такая конструкция встречается очень редко.

Сначала нужно перекрыть воду в квартире, чтобы избежать затопления или других неприятных неожиданностей во время ремонта. После этого, со смесителя снимается декоративная панель, которая обозначает изменение температурного режима во время движения ручки смесителя. Под панелью расположено резьбовое соединение. При помощи отвертки аккуратно нужно открутить болт и снять верхнюю часть ручки.

Видео: пошаговый ремонт переключателя душа

После этого, в зависимости от типа запорного механизма, последовательность действий может разниться:

  1. Первой снимается декоративная гайка со смесителя. Часто она даже не прикручена к основанию смесителя, поэтому убрать её можно даже руками. Специалисты не рекомендуют для её съема использовать разводной ключ, т. к. он может повредить наружную поверхность детали;

Снятие декоративной пластинки на поверхности смесителя

Под декоративной гайкой находится крепежная. Она держит сам запорный механизм. Если Ваш кран – картриджного типа, то за счет этого запора удерживается керамический картридж, если шарикового – то запорный шар. При помощи разводного ключа, эта гайка выкручивается из крана;
После снимается переключатель. В зависимости от конструкции, но может быть пробковый (соединен с ручкой при помощи пружины, при растяжении которой поток воды переключается в шланг) и с дифертором. При этом, расположение возможно как с боку смесителя, так и снизу крана;
Переключатель аккуратно выкручивается из смесителя при помощи разводного ключа. Когда механизм свободно вращается внутри корпуса смесителя, его нужно аккуратно вывернуть из него, не повредив пружину и прокладки;

Снятие колпачка переключателя

Пружинный или кнопочный переключатель состоит из штока, пружины, запорного элемента и уплотнителей. Чтобы его разобрать нужно выкрутить гайку, которая способствует переключению воды с излива на «дождь». Пружина обязательно проверяется и изгиб и гибкость – она должна быть достаточно подвижной для нормальной регулировки запора;

Переключатель пружинного типа

После снятия упорной гайки нужно снять пластиковую шайбу, которая придерживает шток. Именно под ней расположена пружина. Она аккуратно вынимается. Не перекрутите и не изогните деталь, т. к. после этого она станет непригодной;
После замены или ремонта механизма, сборка производится в обратной последовательности.

При работе с советским типом пробкового переключателя, сначала выкручивается регулирующая ручка, а потом снимается переключатель.

Проблемы и решения

Теперь давайте более развернуто разберем типичные поломки каждого механизма и то, как они устраняются своими руками в бытовых условиях.

Пробковый

Типичных проблемы, как мы помним, две:

  1. Большое усилие переключения. Причиной чаще всего бывает перетянутая накидная гайка, фиксирующая пробку в . Достаточно лишь слегка ослабить ее; кроме того, на наружную поверхность вынутой из корпуса пробки можно нанести слой силиконовой сантехнической смазки.

  1. Течь по штоку. Причина нами уже упоминалась: это неравномерный износ трущихся поверхностей. Исправить положение поможет опять-таки слой силиконовой смазки: она не только уменьшит усилие, необходимое для поворота рычага, но и заполнит все микроскопические пазы и царапины между металлическими деталями.

Кнопочный

Кнопочный переключатель душа тоже имеет несколько типичных проблем.

  1. Клапан не держит воду. Как правило, причина — в избыточно жесткой воде: известковые отложения со временем заставляют резину клапана утратить эластичность, образуют неровные наросты на ней и седле. На короткое время поможет старательная чистка самого клапана и седла Белизной, Доместосом или любым другим удаляющим известь средством; если резина стала откровенно жесткой, клапан со штоком меняется полностью.
  2. Течь по штоку.

То, как выполнить ремонт кнопочного переключателя душа в смесителе в этом случае, зависит от типа уплотнения штока:

Резиновое колечко придется заменить. Новый уплотнитель несложно найти в составе набора прокладок в любом магазине сантехники.

Сальниковую набивку достаточно набить заново, подтянув сальницу с умеренным усилием.

  1. Кнопка самопроизвольно возвращается в исходное положение при небольшом напоре воды. Проблема связана с избыточно тугой возвратной пружиной. Достаточно откусить один-два ее витка — и все придет в норму.

  1. Кнопка не возвращается в исходное положение при отключении воды. Причина — слишком плотное уплотнение штока. Под резиновое колечко достаточно нанести немного силиконовой смазки; в конструкции с сальниковой набивкой нужно ослабить гайку — сальницу.

С бочонком

  1. Смеситель не переключается на душ при повороте рычажка.

Причиной могут стать:

  • Отломанный избыточно большим усилием выступ эксцентрика. Признак — свободный поворот рычажка без всякого видимого эффекта. Лечится только заменой эксцентрика.
  • Утратившая эластичность или сорванная прокладка на бочонке. Признак неисправности — нормальный ход рычага с умеренным усилием; вода при этом переключается лишь частично. Поможет замена прокладки и, иногда, фиксирующего ее винта.
  • Износ бочонка или направляющих в корпусе смесителя: бочонок встает наперекос и заклинивается в промежуточном положении. Признак — ограниченный ход рычага. Лечится заменой бочонка или, куда чаще, полной заменой смесителя при изношенных направляющих его корпуса.
  1. В случае течи по штоку инструкция та же, что для кнопочного переключателя: заменить резиновый уплотнитель или заново набить сальник.

Шаровый

Как уже упоминалось выше, керамический переключатель для душевой кабины или ванны практически никогда не выходит из строя из-за естественного износа. Причиной поломки может стать лишь попытка провернуть рычаг при заклиненных окалиной или песком пластинах.

Если поломка все-таки произошла, картридж переключателя меняется полностью. Цена этого изделия не превышает 200 рублей; для замены достаточно снять рычаг переключателя и отвернуть гайку под ним.

На фото — картридж переключателя.

Лейка

Раз уж мы затронули ремонт смесителя в ванной, будет логичным упомянуть еще одну проблему — неисправность душевой лейки, при которой вода поступает лишь из части отверстий в ней.

Причина — песок и известковые отложения, забившие отверстия. Достаточно разобрать лейку и вытряхнуть песок или промыть отверстия той же Белизной или Силитом (кислотным моющим средством).

Единственная проблема этого несложного ремонта — разборка лейки в том случае, когда крепежа в пределах видимости не наблюдается.

Здесь могут помочь две небольшие хитрости:

  1. Зачастую крепежный винт можно найти под пластиковой заглушкой в середине сетки.

  1. Иногда лейку удается разобрать, зафиксировав рукой переключатель душ — душ на ней и отвернув сетку против часовой стрелки.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Triodesigng
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
