Копировальное устройство для токарного станка по дереву

Устройство и принцип действия станка

Токарный станок с копиром имеет следующее устройство:

1. Металлическая станина. Она выступает в качестве основания, к которому крепятся главные узлы токарного оборудования. Отдельные элементы присоединяются к станине посредством сварки.
2. Передняя и задняя стойки (бабки). В них располагаются привод, электродвигатель и коробка скоростей. Передняя стойка крепится на платформе. На ней размещается механизм, обеспечивающий передачу крутящего момента от силового агрегата на ведущий центр и заготовку. Задняя (упорная) бабка передвигается по направляющей и удерживает обрабатываемую деталь. Стойки должны располагаться на единой оси.
3. Планшайба. Она закрепляется на шкиве электродвигателя. На планшайбе присутствуют острия, на которых фиксируется обрабатываемая деталь.
4. Шпиндельный патрон. Применяется для удержания заготовки.
5. Ведущий и ведомый центры. Они используются для закрепления деревянного изделия.
6. Упор для инструмента. Он предназначен для увеличения точности обработки.

Данный тип токарного оборудования может также оснащаться дополнительными приспособлениями:

1. Фрезерная приставка. Она позволяет вырезать каналы в форме спирали в обоих направлениях и с различным шагом.
2. Люнет. Он выступает в качестве подвижной опоры и используется при работе с длинными деталями.
3. Шлифовальная приставка. Это приспособление используется для шлифования изделий из твердых пород древесины.

Выделяют следующие минусы этой конструкции:

1. Рабочую поверхность необходимо периодически перемещать в ручном режиме. Иначе она может заклинить или наклониться.
2. При помощи токарного оборудования можно обрабатывать только простые заготовки.
3. Для перемещения режущего инструмента требуется дополнительная винтовая передача.

Токарный станок имеет следующий принцип работы:

1. Обрабатываемая заготовка закрепляется на шпиндельный патрон.
2. Заготовка поджимается упорной бабкой.
3. Включается электромотор, передающий крутящий момент через привод к шпинделю.
4. Шпиндель осуществляет передачу движения от привода к детали.
5. Резцы срезают лишние элементы заготовки, придавая ей требуемую форму.

Ребра заготовки, вставляемой в токарный станок, должны быть отфальцованы. Это необходимо для того, чтобы резец плотно шел по деревянной поверхности.

Копир для токарного станка

Основным элементом копировального устройства является ручной фрезер. Он располагается на площадке из древесных материалов, имеющей толщину 12 мм. Ее размер составляет 0,2×0,5 м. В площадке присутствуют отверстия для закрепления фрезы и крепежных изделий.

Также важным элементом копира является брусок размером 7×3 см. Он фиксируется в горизонтальном положении. Этот элемент крепится к вертикальным подставкам. На бруске устанавливаются шаблоны, выполненные из фанеры

Важно, чтобы токарный станок имел тонкий упор. В этом случае он лучше скопирует шаблон

Если копир не используется, то брусок можно демонтировать. Площадка, где находится фрезер, отводится назад. Для демонтажа копира нужно открутить саморезы и иные крепежные элементы. При этом подставка, где был установлен копир, должна быть плотно зафиксирована.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Собственноручная сборка оборудования в домашних условиях

Токарный станок

Для того, чтобы собрать небольшой копировальный станок для дерева собственноручно, вам понадобится приложить определенные усилия и терпение, а также вложиться финансово (порядка 7-7,5 тысяч рублей). Но это в разы меньше, чем затраты, которые ждут вас, если приобретать готовый вариант.

Вот такие шедевры взаимодействия рук и головы встречаются в частных мастерских

Предлагаемую для сборки модель малогабаритного оборудования так называемого лучкового типа условно можно разделить на следующие составные элементы:

• Рама.
• Ведомый и ведущий центр.
• Электродвигатель.
• Передняя и задняя бабки.
• Упор для резца.

Теперь расскажем подробнее о том, как выглядит и собирается копировально-токарный станок по дереву:

Понятно, что рама — это основание всей конструкции, на которой будут базироваться все остальные детали. А посему к ней предъявляются соответствующие требования. Она должна быть прочной, устойчивой и надежной. Поэтому ее лучше изготовить из стального профиля, но вполне подойдет и деревянный брус большого поперечного сечения. Электродвигатель и ведущий центр связаны друг с другом и закрепляются на передней части основания. За счет электропривода и осуществляется вращение болванки.

Еще один вариант, где глубина выборки зависит от физической силы (нажатия рукояти, на фото)

• Передняя бабка служит упором для заготовки, поэтому закрепляется на раме стационарно.
• Посредством движения задней бабки по раме будет выполняться превращение заготовки в деталь заданного образца.
• Между задней и передней бабками устанавливается упор для резца, который послужит держателем.
• Задняя и передняя бабки и упор для резца монтируются четко по одной линии.
• Все составляющие части станка должны быть надежно закреплены с помощью болтов.

Читать также: Как сделать перевернутый домкрат

Крепежные элементы следует выбирать только новые, оцинкованные, закручивая все отдельные элементы с усилием, дабы соединение не разболталось. И устанавливать токарно-копировальные станки по дереву следует только по уровню, чтобы избежать малейшей вибрации.

Фрезерный станок

При желании можно собрать также самодельный копировальный фрезерный станок по дереву своими руками.

Такое устройство способно выполнять:

• Плоскостное фрезерование для создания профилей.
• Объемное фрезерование для оформления рельефов.

Копировальная фреза по дереву из твердосплавного металла воспроизводит на изделии поверхность либо контур задающего копира.

В роли копира используется:

• Пространственная модель.
• Плоский шаблон.
• Модель эталонная.
• Контурный чертеж.

Самый простой фрезерный копир состоит из несущей рамы — основания, рабочего стола и непосредственно фрезерной головки, оснащенной электроприводом.

В центре доски делается отверстие и на месте дырки крепится фрезер, только с обратной стороны

• Размеры рабочего стола зависят от конкретных задач, под которые собирается копировальный фрезерный станок, а также от габаритов рабочего помещения.
• Исходя из характера работы и габаритов будущих изделий, определяются методы крепления заготовок и шаблона.
• Мощность электродвигателя, вращающего фрезу, также подбирается с учетом планируемых нагрузок.

Таким образом, имея в мастерской копировально-фрезерный станок по дереву — своими руками можно создавать копии деталей, необходимых для ремонта мебели и других деревянных конструкций. А можно изготавливать сувенирные либо декоративные изделия по собственным чертежам.

Так как работы на подобном оборудовании довольно-таки пыльные, лучше всего расположить станок на улице либо под вытяжкой

Назначение и характеристики

Оборудование для выполнения токарных операций по дереву имеет пониженную мощность и массу по сравнению с металлообрабатывающими устройствами, но обладает не меньшей функциональностью. Токарные деревообрабатывающие станки, предлагаемые компанией Станкофф.RU, находят применение как в небольших домашних мастерских, так и на крупных предприятиях, нуждающихся для изготовления продукции в точеных элементах из древесины. Потребность купить токарный станок по дереву из нашего каталога имеют мастера, деятельность которых связана с созданием деталей для производства столярных изделий, мебели, декоративных отделочных элементов и сувениров. В качестве заготовки обычно используются детали цилиндрической формы или брус со сглаженными углами. При вращательном движении заготовки и поступательной подаче режущего инструмента производится обработка материала с применением одной из основных операций:

• продольная, осевая или лобовая обрезка и обточка заготовок;
• сверление отверстий и фигурная профильная расточка;
• изготовление проемов и пазов;
• нарезание резьбы;
• обработка торцовых частей деталей, закругление углов;
• шлифовка поверхности.

В зависимости от модификации и технологического оснащения токарные станки по дереву применяются для изготовления деталей сложной конфигурации или используются при создании простой бытовой утвари, элементов отделки и сувениров. Обработка дает возможность производить изделия симметричной цилиндрической или конической формы с применением обтачивания наружной и внутренней поверхности элемента. Настольные токарные станки по дереву отличаются от напольных моделей по нескольким параметрам и обладают:

• более низкими показателями мощности и количеством оборотов электродвигателя;
• ограниченными предельными размерами обрабатываемой заготовки;
• упрощенным способом переключения скорости вращения;
• ограниченным набором дополнительных приспособлений.

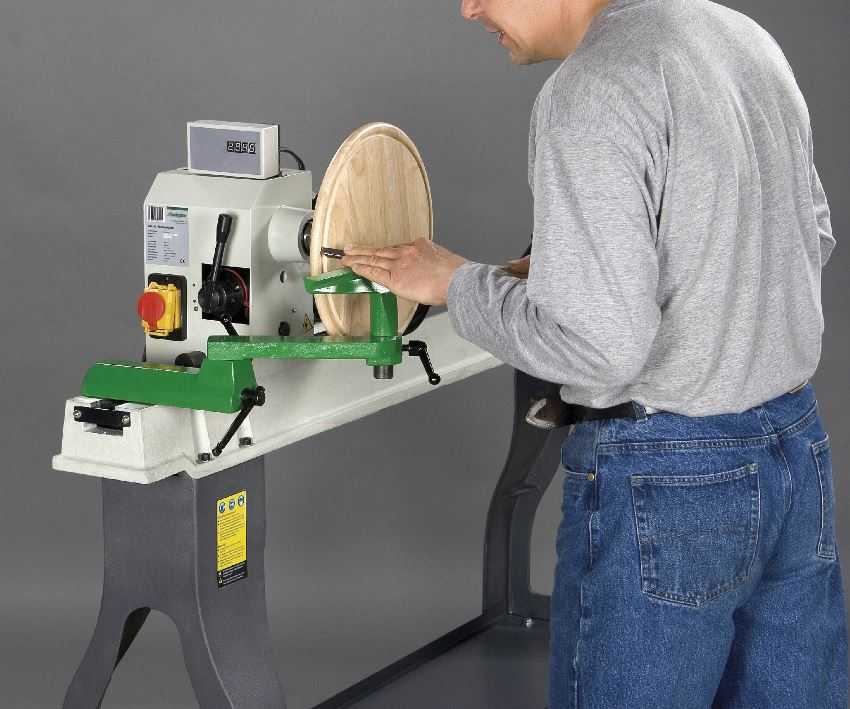

Конструкция и принцип работы оборудования для токарных работ

Устойчивое основание токарного станка по дереву смонтировано на литой чугунной станине, которая обеспечивает стабильность при работе за счет компенсации производимых устройством вибраций. На раме закреплены стойки передней и задней бабки, расположены суппорт и электромотор. В моделях с электрическим приводом двигатель закрывает кожух из алюминия. Механизмы оборудования не подвержены перегреву, поэтому станок не имеет системы подачи охлаждающей жидкости.

На передней бабке установлена рабочая головка со специальным устройством для фиксации режущего инструмента. Шпиндель соединен с приводным шкивом, который передает энергию движения от электродвигателя. Сменные планшайбы для фиксации заготовки имеют разный размер для возможности выполнять работу с деталями различного диаметра. Перед закреплением заготовки на шпинделе в торцах болванки высверливаются отверстия, необходимые для фиксации детали. Это помогает сделать вращение вала более равномерным.

Токарный станок для деревообработки при желании комплектуется рядом дополнительных приспособлений, позволяющих значительно расширить возможности оборудования при работе с древесиной:

• наборы резцов, патронов и адаптеров;
• копировальное устройство;
• оснащение вариаторной передачей для плавного регулирования скорости;
• комплектом опор для предотвращения прогиба заготовок.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Передняя бабка

Забегая вперёд, отметим, что и передняя, и задняя бабка включают детали, изготовить которые можно, только имея доступ к токарному станку по металлу. Иначе есть смысл задуматься о приобретении готовых модулей или, по крайней мере, их литых консолей.

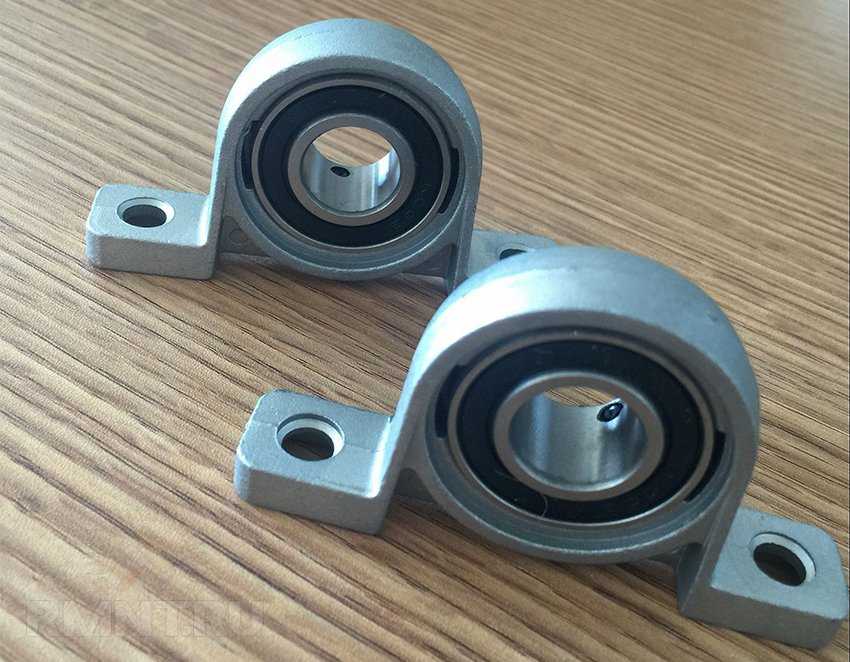

В основании передней бабки лежит два подшипниковых корпуса типов S, V или U, стационарно закреплённых на раме из угловой стали. К сожалению, невозможно предугадать, какие типоразмеры будут доступны, однако в общем итоге высота оси шпинделя над станиной должна быть не менее 120 мм. При том, что диаметр шпиндельного вала составляет около 25 мм, будет наиболее интересен типоразмер подшипникового узла с общим габаритом высоты около 70 мм.

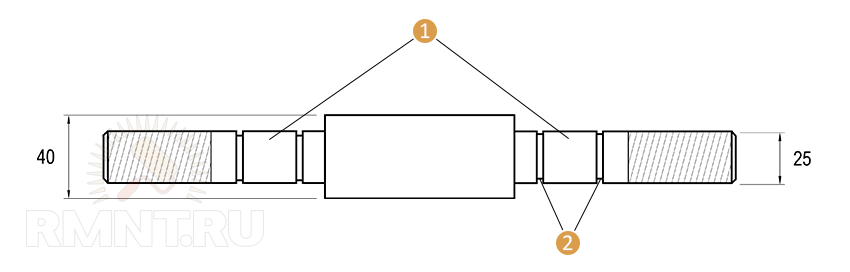

Вал вытачивается из кругляка углеродистой стали диаметром 40 мм с допуском не более 0,05 мм. Основных вариаций вала две. Первая — самая простая: в центре остается целик вала, затем выполняются спуски до посадочного диаметра подшипниковых узлов, далее на концах нарезается резьба. Для осевой фиксации на валу протачивают четыре канавки под стопорные кольца.

1 — посадочные места для подшипников; 2 — канавки под стопорные кольца

Вторая вариация имеет расширение в виде юбки сразу за резьбой патрона. Оно предназначено для установки фланцевого упорного подшипника, закреплённого на выступе основания передней бабки. Такой подход позволяет сократить износ подшипников, если на станке обрабатываются массивные детали.

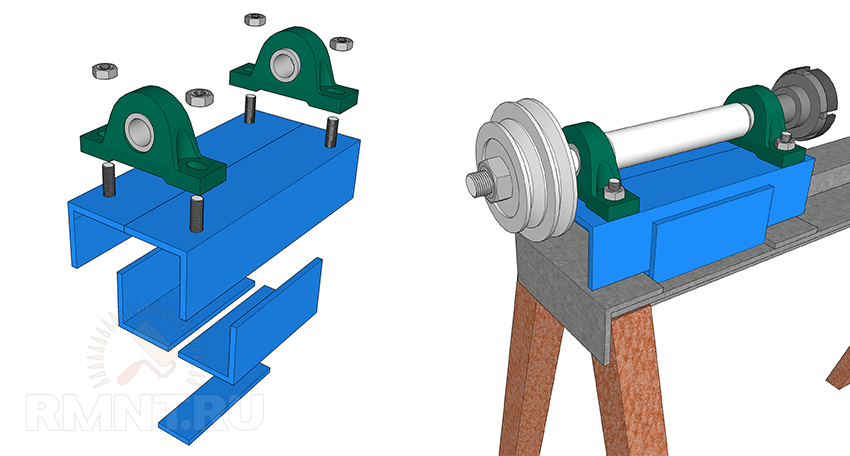

Основание бабки — две пары уголков или два швеллера, развёрнутых навстречу друг другу. Сведением-разведением вертикальных полок можно регулировать высоту основы под осевую высоту имеющихся подшипниковых узлов. Снизу к основанию приварена 45 мм полоса, которая выполняет роль юстировочного паза. Важен порядок сборки: сперва на шпиндель напрессовываются подшипники, затем вал крепится на станине с подложкой регулировочных стальных пластин.

Самодельный токарно-копировальный станок по дереву своими руками

Токарно-копировальные станки используются для изготовления множества одинаковых деталей, например, балясин для лестничных ограждений, столбиков для забора и т.д. Сделать функциональную конструкцию можно своими руками, используя ненужные в хозяйстве устройства.

Изготовление токарного станка

Самая примитивная модель токарного станка изготавливается из обычной дрели. Но это не единственное решение. Основные части будущего устройства:

• станина;
• передняя и задняя стойки (бабки);
• электромотор;
• ведущий и ведомый центры;
• упор для инструмента.

Станина — это база для размещения всех элементов и механизмов. Поэтому она выполняется из толстого бруса дерева или металла. Передняя бабка надежно фиксируется на основании, на нее будет закрепляться деталь. В передней стойке размещается устройство, передающее движение от электромотора на ведущий центр и далее на деталь.

Задняя стойка (бабка) перемещается по направляющей на станине, она удерживает свободный конец заготовки. Между бабками размещается упор для инструмента. Бабки должны располагаться строго по единой оси.

Для станка, сделанного своими руками, подойдет электродвигатель мощностью 200 — 250 Вт, оборотистостью не более 1500. Если же планируется обрабатывать крупные детали, требуется более мощный двигатель.

На шкив электромотора надевается планшайба, которая фиксирует большие заготовки. Планшайба содержит острия, на которые набивается деталь. Противоположный конец детали фиксируется уголком.

Чтобы превратить обычный токарный станок в копировальный, требуется дополнительное устройство — копир.

Копир для токарного станка

Основой копира будет служить ненужный ручной фрезер. Его размещают на поверхности из фанеры 12 мм, размер площадки 20 х 50 см. В площадке проделывают отверстия для крепежа и фрезы, а также установлены упоры — бруски для фиксации фрезы. Фрезер размещается между фиксаторами и закрепляется парой больших гвоздей.

Отдаленная часть площадки перемещается вдоль станины по направляющей — трубе. Концы ее фиксируют в брусках из дерева. Бруски прикрепляются к станине саморезами. При фиксации трубы необходимо использовать уровень и совместить ось трубы с центром станка. Перед установкой на трубу надевается пара брусков с отверстиями, легко передвигающиеся по направляющей. К брускам прикрепляется площадка, на которой размещен фрезер.

Второй важный элемент устанавливается своими руками непосредственно на токарном станке — брусок в горизонтальном положении, на который будут прикрепляться шаблоны. Подойдет брус 7 х 3 см, к вертикальным подставкам он крепится саморезами. Подставки прикручиваются к станине. Верхняя поверхность бруска должна четко совпадать с осью станка.

Когда копир не используется, брусок демонтируют, площадка с фрезером отводится назад и станок превращается в обычный токарный.

Упор выполняется из толстой фанеры и прикрепляется к рабочей поверхности. Фактически упор играет роль копира в данной конструкции. Он закрепляется вертикально, к торцу рабочей поверхности фиксируется на переходный брус из дерева. Копир можно снимать, он устанавливается на подставку саморезами. Подставку же необходимо зафиксировать жестко, без возможности снятия.

Шаблоны выполняются из фанеры, с помощью саморезов они прикручиваются к передней поверхности бруска. Верхнюю поверхность бруса следует совместить с осью шаблона.

Минусы предложенной конструкции

• Рабочую поверхность с фрезером приходится перемещать обеими руками, так как во время работы она перекашивается и заклинивает;
• копировать можно только достаточно простые элементы, например, невозможно повторить витые узоры на столбиках;
• для перемещения резака удобнее предусмотреть винтовую передачу;
• а фрезу лучше заменить циркуляркой, такое устройство получится более универсальным.

Видеоролики с демонстрацией работы самодельных токарно-копировальных станков:

https://youtube.com/watch?v=uT__B0ks5ew

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного станка по металлу изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

1. Задняя бабка.
   Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
2. Передняя бабка.
   Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
3. Передний и задний центры.
4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Характеристика самих работ

Фрезеры, оборудованные копирами, используются для объемных манипуляций и по обработке плоскостей. Они справляются с работами, в которых используются объемные формы, гравировка различной формы, рисунков, узоров, надписей. Простые фрезерные функции им тоже под силу. Подобные конструкции отличаются своей простотой, но при этом способны выполнять удивительно сложные орнаменты и формы.

Для работ таким станком подойдет не только дерево, но и чугун, сталь, цветные металлы, для этого используют быстрорежущий инструмент из твердых сплавов. В промышленных масштабах на подобных агрегатах, но, конечно, более габаритных, выполняют лопатки двигателей для самолетов, корабельные винты, гребни гидротурбин, различные модели, металлические заготовки, штамповки, литые и прессованные детали.

Фрезерование по копиру.

Сделанный копир своими руками применяется при сверлении замочных отверстий, под шпингалеты. Им можно сделать рамки, пазы, каналы любых размеров в пластиковых и металлических профилях.

Но самое интересное, что на нем можно фрезеровать криволинейные детали, копируя их по шаблону. Последние позволяют выполнить точную копию и исключить при таких сложных работах человеческий фактор. Детали имеют точную, идеально одинаковую форму.

Идентичные детали изготовляются с применением шаблона, все последующие детали можно изготовлять по образцу первой. Для самого четкого и точного копирования фрезер оборудуют копиром, такое устройство называется еще пантографом.

Виды деревообрабатывающих станков

На сегодняшний день можно выделить три основных разновидности токарных агрегатов для обработки деревянных заготовок, в зависимости от их назначения:

• промышленные (для крупных предприятий);
• полупрофессиональные (для маленьких предприятий);
• настольные (для бытового использования).

Для организации небольшого производства подойдут полупрофессиональные станки, отличающиеся высокой производительностью и не большими размерами

Устройства первого типа отличаются высокой производительностью, поэтому их используют для массового производства различных изделий. С функциональной точки зрения, им нет равных, так как они способны выполнять большой объем работы разного рода за минимальное время. Масса таких устройств не менее 200 кг, а минимальный показатель мощности составляет 1 кВт.

Полупрофессиональные станки, используемые для маленьких производств, отличаются меньшими габаритами и, соответственно, массой. Их вес колеблется в пределах от 40 до 90 кг, а функциональность значительно меньше, чем у промышленных устройств, но ее вполне хватает для обеспечения нужд небольшой мастерской. Показатель мощности таких агрегатов варьирует от 0,5 до 1 кВт.

Настольные устройства применяются исключительно в бытовых целях. Как правило, такой прибор устанавливается на верстак или любую другую рабочую поверхность и используется для обработки единичных деталей из дерева. Масса токарного мини-станка по дереву не превышает 20-40 кг, а показатель мощности всегда ниже 0,5 кВт.

При выборе модели токарного станка стоит понимать какие задачи нужно будет реализовать

Сегодня можно встретить множество разновидностей токарных устройств, для обработки дерева, которые используются в домашних условиях. Они отличаются по своему функционалу, а также ряду других характеристик. Рассмотрим наиболее востребованные устройства, использующиеся домашними мастерами для обработки заготовок из древесины:

• фрезерные;
• винтовые;
• копировально-фрезерные;
• рейсмусовые;
• устройства с ЧПУ.

Токарно-фрезерные станки по дереву используются, как правило, для расточки пазов. Винтовые агрегаты применяются для нанесения на заготовку резьбы и получения деталей под конус. Аппараты, оснащенные копиром, позволяют получать изделия необычных форм и выполнять работу гораздо быстрее и точнее.

В копировальных машинах используются специальные трафареты. Рейсмусовые станки позволяют обстругать доску. Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.

На рынке представлено несколько разновидностей станков для деревообработки, отличающиеся по своему функционалу и характеристикам

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

• Ручной фрезер.
• Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
• Болты.
• Упорные бруски.
• Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

• Станина.
• Передняя, задняя бабка.
• Электрический двигатель.
• Ведущий, ведомый центр.
• Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

• Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
• Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
• Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
• На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

• Основным узлом является лишний в мастерской ручной фрезер.
• Для его установки требуется поверхность из фанеры.
• Делаются отверстия и ставятся бруски для крепления.
• Крепятся бруски саморезами, которые надежно фиксируют устройства.
• Для резания заготовки, площадка должна с легкостью двигаться по станине.
• При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
• Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
• Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

Ось для движения инструмента устанавливается параллельно оси заготовки. Совпадение линий трубы и оборудования является важным плюсом

Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира

Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия. Бруски несущей поверхности должны легко двигаться и скользить

Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.
