Ручная таль

Основные характеристики

Конечно, основным рабочим показателем является грузоподъемность. Она определяет, с какими грузами можно будет работать на данном агрегате. Диапазон допустимых грузов варьируется от 250 кг до 10 т. С небольшой грузоподъемностью таль цепная может использоваться в частном хозяйстве – например, в обслуживании автомобиля. Модели, работающие с 10-тонными грузами, чаще применяются на производствах. К слову, потенциал грузоподъемности напрямую определяет и массу самого тельфера, которая может составлять от 20 до 150 кг. Следовательно, есть смысл изначально оценить и возможности потолка выносить такие нагрузки.

Следующий немаловажный показатель – высота, на которой может располагаться механизм. Она варьируется от 1,5 до 12 м

На этот параметр важно обращать внимание, если есть серьезные ограничения в параметрах помещения. Например, если речь идет о гараже с низкой крышей, или, напротив, о цеховом помещении с высокими потолками. Что еще касается потолка, то важно учитывать, что таль ручная шестеренная передвижная будет требовать организации соответствующей инфраструктуры

Поэтому важно предусмотреть и возможности такого решения с точки зрения площади перемещения, и в отношении технической возможности установки соответствующих рельсов. Необходимо заранее оценить силовую конструкцию потолка, материал отделки и соотнести эти данные с требованиями к монтажу конкретного комплекта

Что еще касается потолка, то важно учитывать, что таль ручная шестеренная передвижная будет требовать организации соответствующей инфраструктуры. Поэтому важно предусмотреть и возможности такого решения с точки зрения площади перемещения, и в отношении технической возможности установки соответствующих рельсов

Необходимо заранее оценить силовую конструкцию потолка, материал отделки и соотнести эти данные с требованиями к монтажу конкретного комплекта.

Таль ручная рычажная цепная

Таль ручная рычажная цепная: применение, описание, характеристики.

Сфера любой деятельности, связанная с подъемом больших грузов, всегда требует особенных приспособлений, чтобы обеспечить такие действия. Обычно для этих целей, используют грузоподъемное оборудование различных модификаций и конструкционных отличий.

Одной из таких грузоподъемных помощниц, часто является таль ручная рычажная цепная. Она очень востребована и имеет достаточно широкую область применения при процессах подъема, тяги, там, где подразумевается установка неких структурных деталей, а также опускания груза. Применимы такие тали, в условиях ограниченного пространства, например, они, являются очень удобными приспособлениями при работе в подвалах, котлованах и колодцах.

Что собой представляет устройство тали?

Ручная рычажная цепная таль, представляет собой устройство переносного типа, предназначение которого включает подъем груза, тягу и натяжение. Использование тали, обычно сопряжено и используется подвешенной за крюк к каретке, также переносного типа. Устройство по конструкции компактное и структурное, что позволяет его не только переносить в нужное место, но и легко устанавливать, там, где это требуется.

Такой вид тали, как правило, оснащается цепью, что в свою очередь дает возможность использовать устройство для обеспечения, как вертикальной, так и горизонтальной тяги. Грузоподъемные возможности устройства могут быть различными от 0.75 тонн до 6 тонн, при этом минимальная высота подъема у них тоже различна и варьируется, начиная от 3 метров, и ограничивается 12-ю метрами.

Условия эксплуатации и преимущества устройств

Цепные рычажные тали ручного типа, можно эксплуатировать практически в любых условиях. Они хорошо себя зарекомендовали, как в закрытом помещении, так и в условиях улицы. Работают, при температуре от минус 20 до плюс 40 градусов.

Отличительной особенностью тали, являются крюки. Они кованные, сделанные из нестареющей улучшенной стали высоколегированных видов. Отличаются повышенной износостойкостью, при работе не ломаются, даже при значительных перегрузках, они лишь могут постепенно разгибаться. Более того, крюки, оснащены предохранительными защелками.

Таль, имеет интегрированную в корпус направляющую цепи, за счет чего создается безупречное протягивание цепи сквозь цепное колесо-звездочку. Ведомая цепь, имеет прочный наконечник.

При работе, обеспечивается легкий и свободный бег цепи для захвата груза. Имеется прочный крюковой блок, закрывающийся винтами заподлицо, маховик твердохромированный, грузовой тормоз, выполнен из антикоррозийных деталей.

Вся конструкция, представляет собой малую строительную высоту. Устройство, также имеет эргономичную рукоятку. При работе достаточно небольшого ручного усилия на рычаг, потому что имеется оптимальное передаточное число.

Таким образом, можно с уверенностью утверждать, что таль ручная рычажная цепная, является отличным грузоподъемным устройством с хорошими эксплуатационными характеристиками и длительным сроком службы.

Главные отличия шестеренной ручной тали

Довольно сложно человеку, который ранее никогда не имел дела с осуществлением подъёма на каких-либо механизмах, решить какой тип прибора стоит приобрести из всех имеющихся. В этом случае будет довольно много типовых вариаций, сюда будут входить рычажные и червячные тали, но более интересными станет оперирование процессом подъёма лишних грузов цепной, шестеренной, стационарная, а также передвижной талью.

Дело в том, что большое число тяговых инструментов подразумевает в себе непосредственное взаимодействие двух операторов с отдельными механизмами. Другими словами — стоит более подробно рассмотреть шестерёночный тип механизма. Такого типа таль способна находиться совершенно на любой высоте, а движение самого крюка как вверх, так и вниз оператором управляются на определённом расстояние, вращая для этого особый шкив или же легко потянуть за замкнутую цепь тяги.

Всё, что нужно для того, чтобы осуществить работу механизма для подъёма — это кольцо, за которое стоит закрепить верхний, фиксирующий крюк.

Кроме всего прочего, цеплять устройство можно и к особой каретке, которая будет крепиться к движущимся роликам на двутавровой балке (управление перемещением в этом случае будет происходить также при помощи специальной тяги с уровня оператора до высоты в 12 метров), в то время как рычажные и червячные приборы следует поднять на ту либо иную высоту.

Отдельные позиции в тяговых механизмах будут занимать тельферы — вид талей, обладающих электрическим приводом, а также дополнительным пультом по управлению. Но, ввиду того что к ручным типам устройств они не будут относиться, то рассматривать их не нужно.

Это интересно: Особенности выбора пилы ленточного станка по дереву: делимся опытом

Таль ручная цепная

В этой статье мы расскажем о том из чего состоит ручная таль и принцип ее работы.

Таль ручная цепная представляет собой механическое устройство, используемое для подъема тяжелых грузов, различных предметов и оборудования. Она состоит из двух цепей. Одна – за которую нужно тянуть, а другая – которая поднимает груз. Сила, вырабатываемая в тот момент, когда вы тяните за цепь, состоящую из 30 звеньев увеличивает силу поднятия в 30 раз.

Ручная таль увеличивает силу в результате трансформации небольшого усилия, прилагаемого на большую длину приводной цепи в огромную силу, прилагаемую на меньшую длину грузовой цепи.

Ручная цепная таль состоит из: — приводная цепь; — приводное колесо; — приводной вал; — зубчатые шестерни; — колесо грузоподъемной цепи; — грузоподъемная цепь.

Сама таль подвешивается над грузом, который нужно поднять с помощью крюка. Грузоподъемная цепь крепится к грузу. Когда мы тянем за приводную цепь, приводное колесо поворачивается и поворачивает приводной вал, который приводит в действие зубчатые шестерни, а они в свою очередь поворачивают колесо грузоподъемной цепи, которая поднимает груз.

Рассмотрим каким образом зубчатые колеса концентрируют большую подъемную силу, передаваемую на колесо грузоподъемной цепи. Приводная цепь крепится в специальные сегменты на приводном колесе, количество которых равно 7. Как только мы ее тянем, она начинает его поворачивать. Приводное колесо вплотную прикручивается к фрикционной пластине, которая крепится к храповику. Как только приводное колесо, пластина и храповик начинают поворачиваться вместе, фиксатор попадает в зубцы храповика, не позволяя приводному колесу откручиваться в обратную сторону под воздействием тяжести груза. С каждой передачей силы от колеса к колесу сила, получаемая от приводной цепи, увеличивается все больше и больше. Приводное колесо также крепится к приводному валу. Как только колесо поворачивается, оно приводит в действие вал. На другом конце вала находится маленькая зубчатая шестерня с 5 зубцами. Когда она начинает поворачиваться, сила, передаваемая при помощи приводной цепи через приводное колесо, увеличивается. Таким образом она увеличивается в соотношении 7:5. Маленькая зубчатая шестерня приводит два других больших зубчатых колеса одновременно. Таким образом, приводная сила маленькой шестерни распределяется на два колеса вместо одного. Маленькая шестерня приводит в действие 18 зубцов на каждом из других колес. В свою очередь, у каждого из двух больших колес сзади имеется маленькое колесо с 4 зубцами, которые увеличивают силу воздействия в соотношении 18:4. Эти маленькие колеса приводят в движение еще одно большое колесо с 19 зубцами, которое концентрирует всю силу на несколько звеньев грузоподъемной цепи, крепящуюся к последнему приводному колесу. Благодаря всем этим колесам, сила от приводной цепи увеличивается в 30 раз.

Ручная таль это очень простой механизм. Он состоит из двух цепей и нескольких шестерен. Цепная таль увеличивает силу в результате трансформации небольшого усилия, прилагаемого на большую длину, в огромную силу, прилагаемую на меньшую длину.

У нас Вы сможете приобрести таль ручную цепную по самой выгодной цене.

Использование талей в жизни

В загородном хозяйстве можно найти немалое число работ, где в качестве хорошего помощника будут выступать специальные подъёмные устройства. Прежде всего, при рассмотрении такого механизма возникает особая мысль о поднятии такого тяжёлого груза к чердачному окну. Это могут быть простые мешки с комбикормом для домашних питомцев, сельскохозяйственные блоки сена либо даже строительные материалы для того, чтобы осуществить перестил всей кровли.

Да и во время строительства дома ручной тип тали может хорошо использоваться, особенно во время возведения каркасной конструкции. Хватит того, что вы приобретёте просто небольшой кран, который будет включать в себя специальную мобильную консольную стрелу либо сколотите такое же изделие из поручных пиломатериалов, в этом случае у вас появится собственная строительное оборудование. Её и специальные железобетонные блоки под ленточный фундамент у забора либо постройки можно в специальной траншее опускать, а также тяжёлые типы столбов выстраивать вертикально, а кирпичи поднимать на второй уровень у строящегося коттеджа.

Категорически запрещено применять таль для поднятия на большую высоту животных либо людей, так как это станет наигрубейшим нарушением правила безопасности.

В условиях гаража такое устройство также бывает в большинстве случаев довольно полезно, к примеру, для того чтобы приподнять кузов или же извлечь двигатель из капота транспорта. Даже в современной квартире несложного отыскать применение такому полезному прибору, особенно, если в доме имеются высокие потолки. В частности, владелец как скутера, таки мопеда способен поднимать своё двухколёсное устройство передвижения на балконы, находящиеся на вторых этажах.

При помощи выносной стрелы вы сможете довольно просто поднять мебель на верхнюю площадку в доме либо прямо в помещение малоэтажного дома, либо наоборот, спустите на самый нижний этаж в подъезде. Использование тали найти очень просто, главное — это правильно подобрать устройство, чтобы оно смогло качественно выдерживать всю нагрузку, которая только приходится на него.

Тельферы (электротали) про-ва Болгарии и России

Устройство тали ручной электрической

Обычно, в качестве тягового механизма применяется калиброванная цепь, охватывающая цепные блоки или звездочки. Это позволяет исключить из конструкции барабан, который обязателен для канатных моделей. Благодаря этому ручные тали компактные и легкие.

Сегодня к наиболее популярным на небольших производствах или мастерских относятся ручные тали, оснащенные передаточным механизмом червячного типа. Эти простые механизмы могут быть стационарными, с помощью которых происходит подъем, удержание-опускания груза в конкретном месте рабочей зоны, но и мобильными, то есть передвижными. Тогдаони укомплектовываются специальной кошкой, с помощью которой груз можно перемещать вдоль подвесного монорельсового пути.

Тали электрические более популярны, они представляют собой более габаритные механизмы с большей грузоподъемностью и могут использоваться как грузозахватные органы кранового оборудования. Но при необходимости их можно использовать как самостоятельные грузоподъемные устройства. Например, они могут обслуживать большую рабочую зону вдоль периметра помещения, перемещаясь по монорельсовому подвесному пути.

Устройство тали электрической более сложное. Связано это, прежде всего, с наличием электрической схемы. Управление ею выполняется с помощью специального подвесного пульта, оснащенного кнопками. Причем каждый контактор отвечает за определенное движение. Определенная операция начинается и заканчивается при нажатии-отпускании кнопки.

Все модели талей, хоть и отличаются по своим техническим характеристикам, габаритам и назначению, являются очень надежными. Почти все модели изготавливаются в быстро разбираемом корпусе, что упрощает их техническое обслуживание и ремонт. При необходимости они оснащаются дополнительными опциями, которые повышают комфортность эксплуатации и возможности устройств.

Кроме статьи «Виды и устройство тали

Тали ручные цепные, подбираем параметры

Чтобы правильно выбрать и купить в Москве ручную таль, надо учесть такие её параметры, как грузоподъемность, высоту подъема и вес оборудования. Например, для работы в гараже подойдет грузоподъемность до 2 тонн, а в строительстве необходимо поднимать вес до 10 тонн.

Высота, на которую необходимо поднять объект напрямую зависит от длины цепей

На это тоже необходимо обратить внимание. Вес тали надо учитывать для её правильного монтажа

Например, выбрать подходящую балку, чтобы она смогла выдержать не только вес оборудования, но и груза. При частой транспортировке оборудования, куда лучше подобрать модель полегче.

Также надо учесть, что тали ручные рычажные согласно техническим параметрам крепятся на высоте до 9 метров, а их грузоподъемность в основном составляет до 6 тонн. Шестеренная таль располагается на высоте, не более 12 метров, а поднимает она груз не выше 10 тонн.

имеет многолетний опыт работы на рынке грузоподъемного оборудования в г. Москва. Покупая у нас качественное оборудование по доступным ценам, вы можете укомплектовать его различными приспособлениями и аксессуарами. У нас также можно провести гарантийное и постгарантийное обслуживание, приобрести оригинальные комплектующие, получить бесплатные консультации и сопровождение вашего заказа специалистами. Не откладывайте покупку, менеджеры отдела продаж готовы ответить на все вопросы по телефону+7.

Ручные модели

Тали с ручным приводом – простейший вариант грузоподъемной техники. Это наиболее легкие и компактные модели. Подавляющее большинство ручных талей предназначены для стационарного размещения. Такие устройства просто подвешиваются к настенному или потолочному кронштейну при помощи крюкового зацепа.

Реже встречаются передвижные тали с ручным приводом. ГП-оборудование данного типа перемещается либо за счет поворотной консоли, либо по подвесной балке. В первом случае таль просто подвешивается к краю консоли, которая в свою очередь опирается на колонну либо крепится к стене/потолку. Во втором случае грузоподъемная таль подвешивается к тележке, которая способна свободно перемещаться по балке. В некоторых случаях подвижной может быть и сама балка, по принципу мостового крана.

Кстати, как консоль, так и балка с тележкой могут управляться вручную либо при помощи электропривода. В случае использования электрической балки с тележкой/консоли грузоподъемный механизм получается гибридным. Сама таль осуществляет спуск и подъем груза только вручную, но управлять перемещением тележки/консоли (вправо-влево или взад-вперед) возможно при помощи кнопочного пульта.

Как выбрать грузоподъемную таль с ручным приводом.

Технические характеристики шестереночной тали

Устройство, состоящее из всего лишь нескольких узлов по определению должно быть чрезвычайно надежным. Однако заявленная производителем прочность далеко не всегда соответствует действительности. Именно поэтому желательно, чтобы в описании тали был указан сплав, из которого изготовлены зубчатые колеса. Оптимальный вариант в качестве материала для шестерни – легированная сталь, содержащая от 0.1 до 0.6 процентов углерода. Цепи лучше выбирать вороненые или оцинкованные, то есть те, которые в достаточной степени защищены от коррозии. От ударов же механизм обычно закрыт надежным кожухом.

Все тали, в том числе и шестереночные, бывают разных моделей, у каждой из которых определенная грузоподъемность. Последней обычно соответствуют и прочие параметры, например диаметр цепей, их количество в блоке и масса на каждый метр, а также вес самой тали и ее габариты. Две последние характеристики учитываются вместе с цепями, то есть, от верхнего крюка (зацепного) до нижнего (тягового) в самой верхней его точке. Что же касается высоты, на которую рассчитаны подъемные устройства, она варьируется от 3 до 12 метров для разных моделей. Все перечисленные показатели можно увидеть и сравнить в таблице:

Возможная нагрузка	т	0,5	1,0	1,5	2,0	3,0	5,0	10,0	20,0
Высота поднятия груза	м	3-6-9-12
Количество грузовых цепей	шт	1	1	1	1	2	2	4	8
Толщина звена грузовой цепи	мм	6	6	8	8	8	10	10	10
Габариты тали, мм	B C A G H	131 127 270 35 30	140 158 317 35,5 28	161 174 399 45 36	161 187 414 42,5 33,5	161 199 465 50 40	186 253 636 64 50	207 398 798 85 64	215 650 890 110 85
Вес тали (в пределах)	кг	10	12	19	20	27	45,5	83	193
Вес цепи на каждый метр длины (свыше 3 м)	кг	1,7	1,7	2,3	2,3	3,7	5,6	9,7	19,4
Габариты упаковки	длина ширина высота	cм	22 15 19,5	23 18 19,5	28 18 19,5	28 21 24	32 21 26	40 21 31	50 41 21	64 38 64

Размеры тали определяются следующими позициями: A – общая высота устройства, B – профильная ширина, С – лицевая ширина, G – внутренний диаметр крюка, H – длина предохранительного замка.

Производственная необходимость использования цепных электротельферов

Каждая сфера производственно-промышленной деятельности требует применения грузоподъёмных устройств. Электрические тали выполняются производителями для разных климатических условий и типов работы. Данные устройства подъёма, перемещения конструкций подбираются руководителями производств по техническому назначению. Если электрический грузоподъёмник используется на открытых площадках, следует подбирать необходимый класс защищённости изделия.

Подбор ГПМ по климатическому исполнению осуществляется исходя из годовых температурных показателей. Техническая смазка вращающихся частей выбирается по рекомендациям завода-изготовителя. Корректная работа электротельферов будет обеспечена за счёт качественного ГСМ, своевременного техобслуживания.

Производственные мощности должны быть обеспечены требуемым количеством электрических грузоподъёмников. Эти меры позволят организовать непрерывный технологический процесс. Через определённые интервалы эксплуатации надлежит проводить сервисное обслуживание электрических талей. Эти меры позволят исключить аварийные ситуации при работе подъёмных средств.

Послеремонтные испытания электротельферов проводятся ремонтно-техническим персоналом. Проверяется полное функционирование грузоподъёмного механизма, производится испытание с подвешенной нагрузкой. Следует выдержать ГПМ определённое время с поднятым грузом для определения надёжности удержания.

Как правильно пользоваться цепной талью

Работа с оборудованием для перемещения грузов всегда представляет собой опасность для оператора и других работников производства, находящихся на территории. Чтобы избежать возможного травмирования, необходимо четко соблюдать технику безопасности, а также инструкцию по эксплуатации устройства:

1. Ни в коем случае не запускайте механизм, если вы обнаружили брак или дефект.
2. Периодически проверяйте состояние цепей и меняйте их в случае износа.
3. Категорически запрещено использовать таль для подъема и транспортировки людей или животных;
4. Нельзя проходить под грузом, пока тот находится в подвешенном состоянии;
5. Проверяйте надежность фиксации груза и правильность его размещения;

Цена цепной ручной тали зависит от её качества и основных характеристик

Важно отметить, что оптимальная температура для работы с инструментом: -10 градусов до +50 градусов Цельсия. Поэтому, прежде чем купить подобное оборудование для склада, убедитесь, что оно будет эксплуатироваться в соответствующих условиях

Сравнение

И те, и другие модели обладают своими преимуществами и недостатками, делающими их использование идеальным в одних условиях и невозможным – в других.

Борис Дамчук

автору

Электрические модели не обладают этими плюсами – зато обеспечивают отличные показатели грузоподъёмности, производительности, качества и скорости работы.

Ещё по теме: Сравнительный анализ моделей тельферов 500 кг

Они не предназначены для мелких бытовых работ, зато широко используются в тяжёлой промышленности, при работе с опасными грузами в сложных эксплуатационных условиях. Универсальность и незаменимость электрических тельферов вполне компенсирует и высокую цену, и сложности при монтаже.

Запрещено стоять под зафиксированным на высоте грузом, а также надолго оставлять его в подвешенном состояние. Каждый груз должен надёжно фиксироваться при помощи крюка; ни в коем случае нельзя просто обвязывать груз тросом!

Теперь рассмотрим на примере несколько моделей талей и тельферов с универсальными показателями грузоподъёмности.

Таль 2 т ручная цепная «Тор»

• Грузоподъёмность – 1,5-2 тонны
• Высота подъёма – 6 м
• Длина цепи – 6 м
• Рабочее усилие – 22 кг
• Габариты – 350*240*170 мм
• Вес – 21 кг

Тельфер 2 т передвижной цепной «BalkancarPodem»

• Грузоподъёмность – 2 тонны
• Высота подъёма – 3,2 м
• Длина троса – 3,2 м
• Рабочее напряжение – 220 В
• Номинальная мощность – 1 кВт
• Габариты – 650*420*210 мм
• Вес – 54 кг

Таль 2т электрическая болгарская Т-10

№	Полезная информация
1	Грузоподъёмность – 2 тонн
2	Высота подъёма – 18-36
3	Длина троса – 22-40
4	Скорость подъёма груза – 8 м/ми
5	Скорость перемещения каретки – 20 м/ми
6	Рабочее напряжение – 380
7	Номинальная мощность – 3 кВ
8	Габариты – 1630*1235*640 м
9	Вес – 710 к

Ещё по теме: Описание моделей талей 1 тонна

Как изготовить ручную шестеренную таль для мастерской

Данная конструкция немного похожа на предыдущую версию, но имеются некоторые отличия. Например, в этой шестеренной тали используется барабанный тормоз от мопеда.

Чтобы сделать шестеренную таль для работы в гараже своими руками, потребуются следующие основные материалы:

• две шестеренки (большая и маленькая);
• втулка от колеса велосипеда;
• листовой металл;
• резьбовая шпилька;
• стальной круглый пруток;
• трос подходящей толщины с грузоподъемным крюком.

В процессе работы будем использовать болгарку с отрезным диском, дрель, сварочный аппарат. Также понадобится ручной слесарный инструмент, который у каждого найдется в мастерской.

Приступаем к работе. Разбираем втулку велосипедного колеса. В принципе, вместо нее можно использовать кусок круглой стальной трубы подходящего диаметра.

Из листового металла вырезаем два диска и сверлим в них отверстия. Надеваем диски на втулку (или кусок трубы) и обвариваем. В результате у нас получилась катушка для намотки троса.

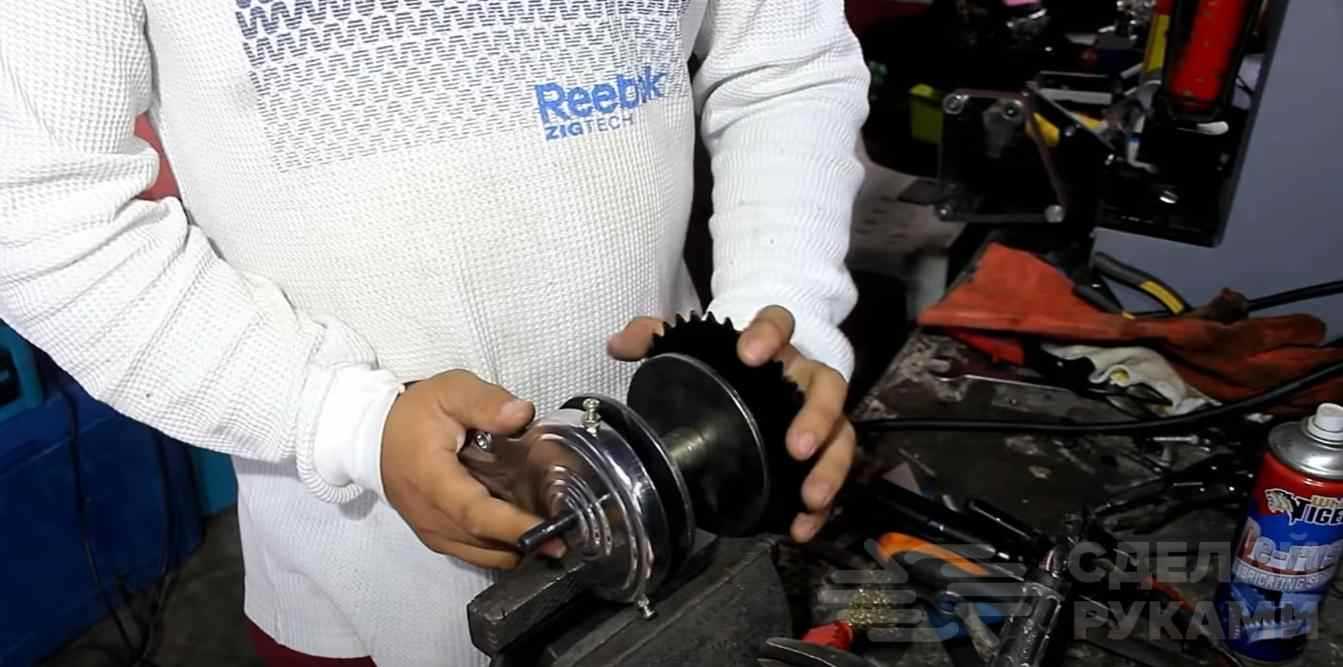

В катушку вставляем подшипники, через которые продеваем резьбовую шпильку. С одной стороны крепится большая шестерня.

С другой стороны на шпильку надевается внутренняя деталь барабанного тормоза от мопеда. Собираем механизм, который используется в качестве тормоза при опускании груза.

Из листового металла изготавливаем корпус тали. По бокам необходимо при помощи болгарки прорезать пазы для посадки вала, на котором находится катушка.

Дополнительно сверлим отверстия для приводного вала, в качестве которого используется кусок круглого прутка. Изготавливаем маленькую шестерню (или можно порыться в запчастях и подобрать уже готовую звездочку).

Шестерню надеваем на вал и привариваем. Потом устанавливаем вал внутрь корпуса. Цепью соединяем большую и маленькую шестерни.

На последнем этапе останется только изготовить ручку, которую крепим к приводному валу. Подробно о том, как изготовить таль своими руками, смотрите в авторском видеоролике.
