Мерительный или измерительный инструмент как правильно

Какие классы точности бывают, как обозначаются

Как мы уже успели выяснить, интервал погрешности определяется классом точности. Данная величина рассчитывается, устанавливается ГОСТом и техническими условиями. В зависимости от заданной погрешность, бывает: абсолютная, приведенная, относительная, см. таблицу ниже

Согласно ГОСТ 8.401-80 в системе СИ классы точности обычно помечается латинской буквой, часто с добавлением индекса, отмеченного цифрой. Чем меньше погрешность, соответственно, меньше цифра и буквенное значение выше по алфавиту, тем более высокая точность.

Приборы, способные выполнять множество различных замеров, могут быть одновременно более двух классов.

Класс точности обозначается на корпусе устройства в виде числа обведенного в кружок, обозначает диапазон погрешностей измерений в процентах. Например, цифра ② означает относительную погрешность ±2%. Если рядом со знаком присутствует значок в виде галочки, это значит, что длина шкалы используется в качестве вспомогательного определения погрешности.

  • 0,1, 0,2 – считается самым высоким классом
  • 0,5, 1 – чаще применяется для устройств средней ценовой категории, например, бытовых
  • 1,5, 2,5 – используется для приборов измерения с низкой точностью или индикаторов, аналоговых датчиков

Примечание. На корпусе высокоточных измерителей, класс может не наносится. Обозначение таких устройств как правило выполняется особыми знаками.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Доработка крепления мультиметра

Еще одно неудобство при измерениях с мультиметром – это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами. Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.

И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.

Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах – изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.

Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.

Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

Дополнительные возможности

Стрелочным тестером можно измерять емкость конденсаторов, некоторые модели могут мерить температуру, определять исправность полупроводниковых элементов.

Встречаются мультимтеры со встроенным генератором испытательных сигналов на несколько (до десяти) частот.

У нормального производителя в комплект поставки входят:

  • прибор;
  • батарея на 1.5 В или 4,5 В;
  • пара измерительных щупов;
  • инструкция по эксплуатации.

При покупке нужно обратить внимание на соответствие стрелочного мультиметра стандарту безопасности 89/336/EEC. Диапазон проверки напряжения 500-1000 В, тока до 10 А

Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно

Диапазон проверки напряжения 500-1000 В, тока до 10 А. Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно.

Средним стрелочным мультиметором можно провести практически все измерения, необходимые в быту обычному человеку. Их функциональные возможности рассчитаны именно на это.

Стабильные показания

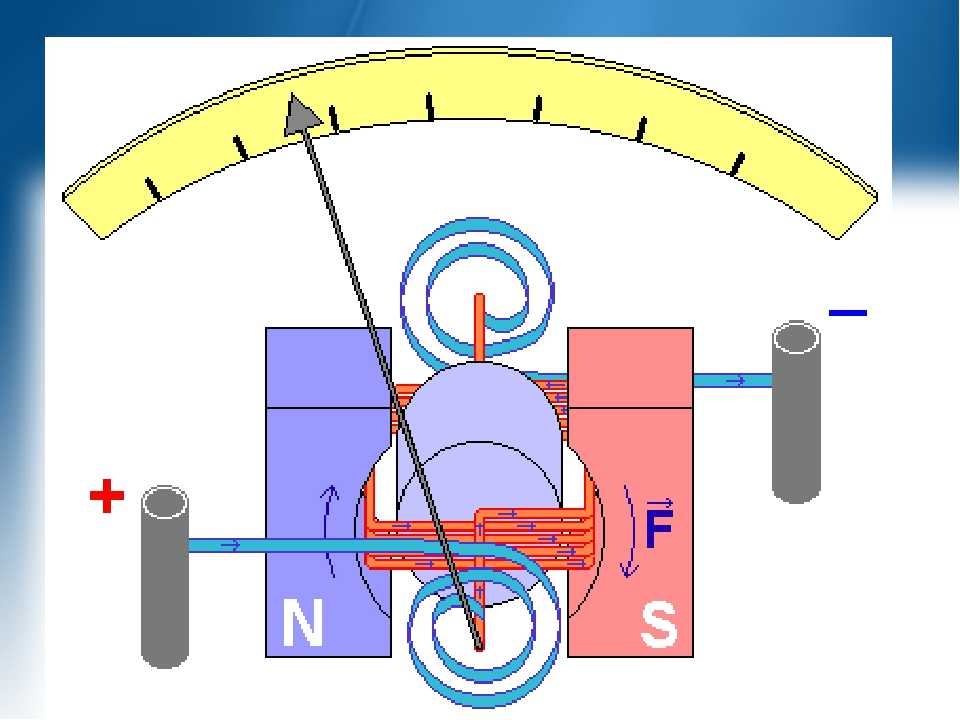

Для того чтобы стрелка не болталась, а быстро успокоилась, предусмотрены воздушные и магнитно-индукционный демпферы. Алюминиевый каркас является таким демпфером, создавая вихревые токи при повороте катушки и, согласно правилу Ленца, возникшая сила торможения успокаивает ее таким образом. Для компенсации влияния гравитации предусмотрены противовесы с изменяемым центром масс.

Для устранения влияния температуры устанавливаются резисторы с маленьким температурным коэффициентом изменения сопротивления.

Так как от направления тока зависит направление отклонения стрелки, то при измерениях нужно учитывать полярность измеряемого сигнала. При прямом использовании магнитоэлектрического прибора переменный ток он измерять не сможет, так как суммарный вращающий момент будет равно нулю.

Чтобы все-таки измерить стрелочным мультиметром переменный ток, его сначала выпрямляют с помощью диодов.

Лучшие мультиметры с Алиэкспресс

Китайские модели вызывают у потенциальных покупателей многочисленные вопросы. Их принято считать не самыми лучшими, но на самом деле подобные варианты могут составить конкуренцию более известным российским и европейским брендам.

RICHMETERS RM113D NCV DIGITAL MULTIMETER

RICHMETERS RM113D NCV
Мне нравится2Не нравится2

Оригинальный дизайн и высокая точность измерений с погрешностью в 1,5%. Прибор имеет удобный ручной переключатель и хорошо читаемый экран. В комплект к аппарату вкладываются щупы и термопара.

Плюсы и минусы

небольшие габариты;
эргономичность
хорошая защита корпуса
качественная сборка

не лучшее качество щупов;
инструкция на английском
отсутствует заявленный в комплекте магнит

Цена аппарата – 1500 рублей.

BSIDE ADMS7

Устройство BSIDE ADMS7
Мне нравитсяНе нравится2

Это устройство относится к новинкам на рынке. Оно имеет крупный цифровой экран и аналоговую шкалу. Диапазон измерений ограничен 600 Вольт, чего вполне достаточно для бытовых измерений.

Плюсы и минусы

звуковая индикация
подсветка экрана
фонарик
кнопочное переключение

сложные настройки;
слабые и жёсткие провода

Средняя стоимость прибора – 1200 рублей.

HOLDPEAK HP-890CN

Универсальный HOLDPEAK HP-890CN
Мне нравитсяНе нравится

Практически универсальный аналоговый прибор, рассчитанный на выполнение широкого спектра задач. Он имеет чехол для хранения и щупы. Производитель установил хорошую подсветку экрана и оснастил сенсорами для определения температуры.

Плюсы и минусы

ручное переключение
эргономика
монтажный магнит в комплекте
подставка для вертикального размещения

не самый лучший пластик
быстро расходует заряд
некачественное скрепление соединений.

Средняя стоимость 2500 рублей.

MESTEK DM90

Универсальный MESTEK DM90
Мне нравитсяНе нравится

Универсальный аппарат с подсветкой, фонариком и базовым набором функций. Он оснащён автовыключением и большим жидкокристаллическим экраном. Производитель усилил корпус и добавил в конструкцию защиту от перегрузок.

Плюсы и минусы

индикация заряда
ручные и автоматические настройки
стабильная работа

невозможность функционирования при минусовых температурах
отсутствие инструкции на русском языке

Средняя стоимость товара 2500 рублей.

MUSTOOL MT108T

Аппарат MUSTOOL MT108T
Мне нравитсяНе нравится

Аппарат имеет продуманный дизайн и ребристую поверхность, благодаря которой его удобно держать. Он выделяется большим дисплеем и яркой подсветкой. Также устройство оснащено двойным переключателем – ручным и автоматическим.

Плюсы и минусы

надёжность
широкий диапазон функций
доступная цена (1500 рублей)

хлипкий пластик
не лучшая комплектация

Купить прибор можно за 1500 рублей.

Как измерять напряжение

Для человека, который имеет определенные навыки и знания в электротехнике не составит особого труда производить измерения с помощью мультиметра. Для тех, кто никогда не работал с таким типом устройств, ниже представлено как пользоваться стандартным мультиметром.

Постоянное напряжение

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Переменное напряжение

Режим измерения напряжения переменного тока включается перемещением переключателя в положение V~ или ACV. Этот режим также имеет несколько диапазонов. Обычно на стандартных мультиметрах есть два варианта выбора переменного напряжения: до 200 В и до 750 В.

Например, для измерения напряжения в бытовой сети 220В, устанавливают переключатель на 750 В и в розетку вставляют два щупа (в разные отверстия). На дисплее отобразится действительное напряжение в текущий момент времени. Обычно это значение от 210 до 230 В, другие показания уже являются отклонениями от нормы.

Внешний вид

Теперь рассмотрим внешний вид мультиметра, а для полноты понимания, о чем идет речь, приведем вот такое изображение, на котором все отображено схематически.

Как видим, ниже ЖК-дисплея расположен многопозиционный переключатель. Вокруг него расположено восемь секторов, и именно от положения переключателя зависит, какие измерения можно произвести. Разберем все сектора по часовой стрелке:

  • Центральное верхнее положение OFF – прибор выключен;
  • Положение ACV позволяет измерить переменное напряжение;
  • DCA – в этом режиме мультиметр замеряет постоянный ток
  • В положении переключателя на делении 10A производятся измерения больших токов – до 10 ампер включительно;
  • hFE – прозвонка транзисторов. Также для этих целей есть многофункциональный разъем, который позволяет без проблем . Не многие знают, что при помощи этого разъема можно проверить работоспособность светодиодов;
  • Следующий сектор (обозначается как стрелочка с плюсиком) позволяет произвести прозвонку целостности электрической цепи;
  • Ω – в этом положении мультиметр выступает в роли омметра;
  • Для измерения постоянного напряжения переключатель ставят в положение DCV.

Теперь вы знаете все положения, которые есть на передней панели мультиметра и для измерения чего они предназначены.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

  • недорогой;
  • легкий и компактный;
  • надежный;
  • есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип Механический гладкий
Точность измерения 0,1 мм
Особенности Фиксирующий зажим
Цена 1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

  • удобная эксплуатация;
  • высокая точность;
  • скорость работы;
  • есть зажим;
  • механическая и цифровая шкала.

Недостатки:

  • зависит от источника питания;
  • стоит дороже обычных микрометров.
Тип Гладкий цифровой
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, цифровой экран, механическая шкала
Цена 3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

  • высокая точность;
  • возможность подключения к ПК;
  • прочный винт из твердого сплава.

Недостатки:

  • зависит от источника питания;
  • нет механической шкалы;
  • большая цена.
Тип Гладкий цифровой
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, подключение к компьютеру
Цена 5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

  • высокая точность измерений;
  • рычажный механизм;

Недостатки:

  • вес — 80 грамм;
  • цена;
  • маленький диапазон измерения.
Тип Рычажный механический
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, рычажная пятка без трещотки
Цена 20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

  • удобно работать с листами;
  • легкий и компактный;
  • высокая точность измерения.

Недостатки:

  • ограниченный диапазон задач;
  • цена.
Тип Механический листовой
Точность измерения 0,01 мм
Особенности Радиальная шкала
Цена 7500 рублей

Как использовать щуп для измерения уровня

Первое, что нужно сделать при правильном использовании измерительного щупа — вынуть его и вытереть стержень чистой сухой тряпкой. При вытирании стержня щупа перед тем, как использовать его для снятия показаний уровня, вы удаляете со стержня остатки жидкости, которые могут привести к неправильным показаниям уровня.

Затем вставляете щуп обратно в гнездо и, прилагая необходимое усилие, полностью вводите стержень до упора. Если стержень не вводится до упора, это может привести к неверным результатам измерения уровня жидкости, т.к. стержень будет вводится в емкость не на всю глубину. И затем уже вытащите измерительный щуп из гнезда и визуально снимите с него показание уровня жидкости.

Где применяется пирометр

Однако область его применения только этими отраслями не ограничивается. С его помощью замеряют температуру движущихся частей механизмов. Например, чтобы выяснить греется подшипник на двигателе или нет.

Выявляют перепады температур на смежных поверхностях – цилиндры компрессора в холодильных установках, или отдельные детали внутри автомобиля.

Допустим у вас греется двигатель по неизвестной причине и вам нужно выяснить почему. Для этого пирометром сначала замеряете температуру на выходном патрубке термостата и сравниваете ее с температурой радиатора.

Если разница очень большая, тогда скорее всего виноват термостат.

Еще один из вариантов применения – измерение температуры раскаленного металла для его правильной обработки.

Если это делать классическими термометрами, то вы потеряете драгоценное время на нагрев самой термопары. А беспроводным термокрасным пирометром, все это занимает буквально мгновение.

Вот сводная графическая миниатюра и расшифровка возможностей и областей применения пирометров:

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Правила выставления режимов

Чтобы измерить показатель, необходимо настроить прибор – выставить диапазон, в котором предположительно находятся измеряемые параметры. Если это аппарат с ручным управлением, диапазон определяют сами. Для этого достаточно оценить напряжение источника питания, который используется для обслуживания схемы. Например, если система питается от батарейки на 9В, нет смысл ставить диапазон в 200В, так как он даст большую погрешность при измерении. Но также нельзя выставлять 2В., так как он попросту не сможет измерить показатели, если они выше. Устанавливают диапазон до 20В.

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Безопасность при работе с мультиметром

Есть несколько потенциально опасных ситуаций, при которых обычная невнимательность пользователя может привести к поломке прибора и выходу из строя проверяемого оборудования.

  1. Если необходимо измерить напряжение, при этом щупы установлены правильно, а переключатель стоит в любом другом положении кроме напряжения (на сопротивлении, токе).
  2. Если нужно измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
  3. При прозвонке или измерении сопротивления в оборудовании необходимо вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет прибор из строя.
  4. При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) необходимо обязательно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.

Все перечисленные ситуации ведут не только к материальным потерям, но и повышенной опасности для работающего с тестером человека. Если использовать мультиметр некорректно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высоким напряжением, а это уже опасно для жизни. В остальном достаточно соблюдения простых правил и законов электротехники, чтобы легко освоить работу с мультиметром во всех его режимах и успешно проводить необходимые измерения, не обращаясь к специалистам.

Разновидности

Среди всего ассортимента моделей на рынке, можно выделить две основные разновидности мультиметров: цифровые и аналоговые. Сегодня чаще всего встречаются именно первые, но и классические тестеры также не торопятся уходить в прошлое – они до сих пор востребованы профессионалами.

Причин подобной популярности несколько. Прежде всего, точность цифровых приоров зависит от внешних условий. Она может значительно падать, если приходится работать в условиях сильного электромагнитного поля или радиопомех. Кроме того, они требуют дополнительного источника питания, и по мере выхода его из строя показания все сильнее отклоняются от точных.

Аналоговые

Главными достоинствами классических моделей является надежность и невысокая цена. К сожалению, их точность несколько ниже, а разброс показателей при измерении, напротив, выше. Погрешность среднестатистического аналогового мультиметра составляет порядка 2% от предела измерений по шкале прибора.

Цифровые

Главным отличием является то, что в цифровых моделях все показания отображаются на жидкокристаллическом дисплее. Данные приборы в отличие от аналоговых могут похвастаться большей точностью измерений, вплоть до 0,5% от фактического значения.

Кроме того, цифровые модели отличаются большим разрешением измерительной системы. Таким образом, они обеспечивают большую точность измерений с большим количеством знаков после запятой.

Измерение температуры в холоде

Еще не забывайте про температуру окружающей среды. Многие пользователи жалуются, что отдельные модели пирометров, начинают безбожно врать при температурах ниже комнатной.

То есть, они берут прибор, выходят в котельную, подвал или гараж и там пробуют им “пострелять” температуру. В итоге получают совершенно странные результаты.

Дело здесь в том, что любой электроникой, тем более измерительной, нельзя пользоваться пока температура прибора не выровняется с температурой окружающей его среды.

Вынесли пирометр на улицу или в гараж, выдержите его минут 10-20, и только после этого приступайте к измерениям.

Речь конечно не идет о том, что прибор нужно замораживать до минусовых температур. Здесь он врать, скорее всего будет безбожно, так как не рассчитан на работу в таких условиях. В остальных случаях, благодаря такой “выдержке”, погрешность уменьшается.

Как прозвонить провода мультиметром

Прозвонка проводов означает определение из целостности. По сути мультиметр определяет сопротивление замкнутого контура и если это значение близко к нулю, то контур считается замкнутым и выдаётся звуковой сигнал. Не всякий мультиметр может прозванивать провода со звуком, но большинство из них на это способны.

Прозвонка — это проверка целостности цепи. Для прозвонки проводов мультиметр устанавливается в нужный режим. Чаще всего он совмещен с прозвонкой диодов, но может быть вынесен отдельно и отмечен знаком колокольчика. Далее один щуп прикладывается к одному концу проводника, а другой щуп к другому. При этом звучит сигнал или появляется индикация светом или на дисплее. Если индикация есть – цепь не разорвана, если нет, то проводник поврежден или цепь разорвана.

Особенности конструкции

Главный элемент стрелочного мультиметра – это магнитоэлектрический измерительный механизм в микроамперметре. От его чувствительности зависят основные характеристики мультиметра.

Конструктивно он представляет собой два постоянных магнита с полюсными наконечниками. Между наконечниками с одинаковыми полюсами имеется цилиндрический зазор, в котором расположен стальной сердечник.

Фактически он плавает в магнитном поле, не касаясь ни одного магнита. В этом зазоре помещается алюминиевый каркас охватывающий сердечник по длине.

Очень тонкой проволокой наматывается обмотка на каркас. Она крепится к оси, которая соединяется растяжками или спиральными пружинками со стрелкой. Измеряемый стрелочным тестером ток подводится к катушке через них.

При прохождении тока по обмотке все витки ее будут испытывать действие электромагнитной силы. Общее воздействие всех сил создаст вращающий момент, который повернет катушку и вместе с ней стрелку. У постоянного магнита его индукция поля тоже постоянна, а число витков обмотки, ее размер и воздушный зазор для конкретного механизма известны.

Поэтому вращающий момент (сила отклонения) стрелки будет зависеть только от силы тока протекающего через катушку. Угол отклонения стрелки мультиметра будет зависеть от жесткости спиральных пружинок.

Вращающий момент должен уравновеситься встречным моментом спиральных пружинок, при этом стрелка замрет. Угол отклонения будет зависеть от силы тока. Поэтому стрелочные тестеры с магнитоэлектрическим механизмом имеют линейную шкалу.

Измерение напряжения и силы тока

Рассмотрим для примера стрелочный мультиметр m1015b, соответствующий всем стандартам безопасности. На лицевой стороне устройства расположен переключатель функций, настройка нуля, стрелка со шкалами, гнезда для подсоединения измерительных щупов.

Для измерения постоянного напряжения переключатель функций устанавливается в положение DCV. Измерительные щупы подключаются параллельно нагрузке, на которой будет измеряться напряжение.

Показания снимаются по черной шкале V.mA прибора. Если неизвестен диапазон сигнала, нужно выбрать самый большой, потом уже переходить на оптимальный для данного сигнала.

При замере переменного напряжения переключатель переводится в положение АCV. Все остальное делается так же, как и при замере постоянного напряжения.

Чтобы измерить ток, поворотный переключатель устанавливается в положение DCmA, в зависимости от диапазона значений силы тока. Начинают измерения с максимальной шкалы. Показания снимаются по черной шкале.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Triodesigng
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
