Соединительные муфты для пластиковых труб водоснабжения

Монтаж различных типов муфт

При строительстве трубопроводов используют описанные ниже типы муфт.

Соединительные муфты

Простейшим вариантом для соединения двух и больше полиэтиленовых труб с равными диаметрами в протяженные линии коммуникаций являются муфты соединительные для труб ПНД. В процессе монтажа полиэтиленовую трубу вставляют в специальную пластиковую втулку и с усилием фиксируют там.

Соединительные муфты ПНД

Затем гайку-крышку прижимают, прокрутив ее впритык в сторону движения часовой стрелки. Этот соединительный элемент гарантирует поддержание в трубопроводной системе оптимальной проходимости и постоянного давления.

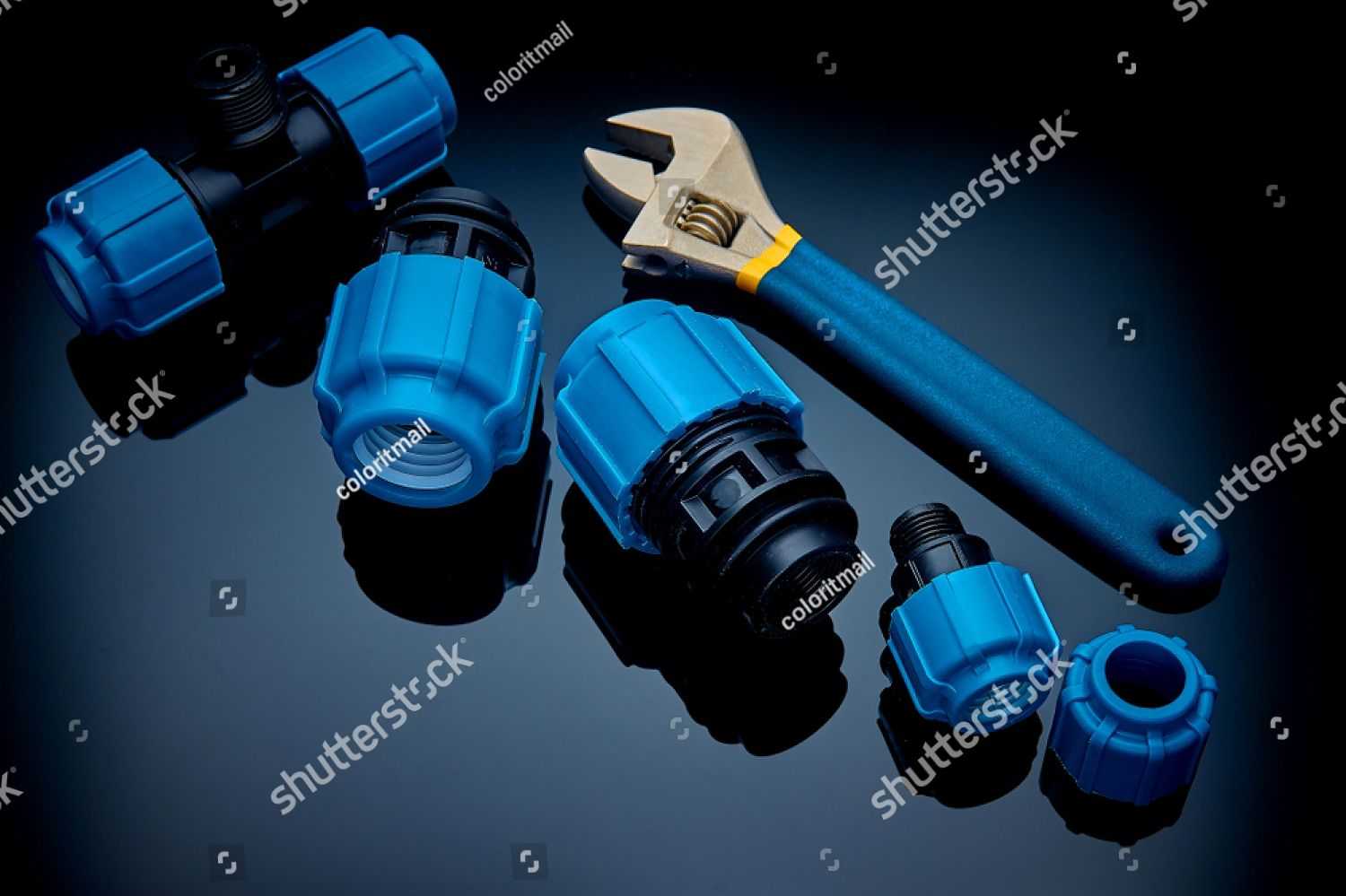

Компрессионные муфты

Для надежного соединения участков труб небольшого диаметра, содержащих повороты, разветвления или стыки, служат муфты компрессионные для ПНД труб. Кроме того, они применяются в коммуникациях, состоящих из труб разного диаметра или из разных материалов, например, ПНД и металла. По форме и виду резьбы различают следующие элементы, с помощью которых в трубопроводе крепится труба ПНД: муфта, тройник, отвод, заглушка.

При помощи данного соединительного элемента можно не только выполнить разветвление труб, но даже изменить их сечение.

Рассмотрим, как выполнить соединение компрессионной муфты с трубами своими руками:

1. Обрезать края трубы перпендикулярно оси при помощи полосовой или циркулярной пилы.

Монтаж компрессионной муфты

1. Скосить кромки, зачистить заусенцы, выровнять поверхность края трубы.
2. Расположить синюю гайку муфты (предварительно открученную) за белым зажимным кольцом, которое должно быть направлено в сторону муфты.
3. Вставить с усилием трубу в тело муфты, двигая зажимное кольцо до упора.
4. Затянуть синюю гайку сначала вручную, затем с помощью специального инструмента.

Разновидности муфтовых соединений

Соединительные муфты, предназначенные для пластиковых труб, представляют виды, которые отличаются особенностями строения, техническими характеристиками и способом установки. Помимо муфт есть иные виды фитинговых деталей, которые ставят на пластиковые системы.

Так, например, для газовой магистрали могут использоваться терморезистентные или литые соединительные приспособления, а на канализационный трубопровод ставят гофрированные виды данных изделий.

СОЕДИНИТЕЛЬНАЯ МУФТА. НАЗНАЧЕНИЕ

Watch this video on YouTube

1. соединительные (ремонтные). Этот вид деталей предназначается для герметичной и надежной стыковки элементов магистрали, и для устранения аварийных ситуаций.
2. Защитные. Уже с самого названия понятно, что эти фасонные элементы используются для защиты от повреждения полиэтиленовых материалов.

ПНД арматура

Фитинги, используемые для полиэтиленовых (ПНД) или полипропиленовых труб, представляют собой толстостенную трубку. Ее внутренний диаметр должен быть таким, чтобы трубы входили в нее при приложении небольшого усилия.

Различные типы муфт под ПНД арматуру

Монтаж соединения производится при помощи низкотемпературной пайки, в указанной ниже последовательности:

• снимаются фаски с трубы и муфты;
• выставляется уровень рабочей температуры на паяльной станции, как правило, в диапазоне от 260 до 280°С;
• подбирается насадка, диаметр которой подходит для соединительной арматуры;
• зачищается армированный слой (если он снаружи используется шейвер, внутри – торцеватель);
• труба и муфта вставляются в соответствующие насадки, и производится включение паяльной станции;
• после оплавления поверхностей трубы вставляются в соединительную арматуру и удерживаются около 10 секунд, пока надежно не зафиксируются.

Нельзя допускать прокручивания в процессе соединения, поскольку из-за этого с большой долей вероятности нарушится целостность или герметичность конструкции. Цена соединительной арматуры невысокая, есть возможность устанавливать гибкие муфты, но для монтажа потребуется купить станцию холодной пайки.

Что такое муфта и зачем она нужна?

Соединительная муфта для пластиковых труб является приспособлением, которое применяется для стыковки элементов сетей отопления или водоснабжения (и не только их). Ассортимент товара данной линейки чрезвычайно широк, и все эти элементы классифицируют по особенностям конструкции, по способу состыковки и другим признакам.

На современном строительном рынке предоставлено множество изделий, по этой причине проблем с выбором не должно возникнуть. Для работы можно приобрести виды самых сложных конфигураций.

Муфты в значительной степени упрощают соединение пластиковых магистралей, используемых в следующих системах:

• водопровода — как холодного, так и горячего;
• сливной системы;
• отопительной;
• нефте- и газо- проводах;
• сетей электротехнического назначения.

Говоря об этих приспособлениях, важно подметить, что они являются универсальными изделиями, которые могут быть переходником между конструкциями, которые имеют различные структурные особенности. Например при соединении гладкостенного участка с гофрированным

Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

1. Жилищно – коммунальное хозяйство.
2. Сельское хозяйство.
3. Строительные отрасли.
4. Химпроизводство.
5. Нефтегазовая индустрия.

Помимо этого данный вид соединения часто используют при установке и подведении насосного оборудования.

Кроме этого, деталь нашла широкое применение в домашнем быту. Так, например, соединительная муфта для пластиковых труб на 32 мм монтируется в системах капельного полива. В пластиковую трубу с диаметром 32 мм устанавливают муфты и краны для подведения капельной ленты.

Так же в такую трубу монтируют муфты на 32 мм и мини краны для капельной садовой трубки. А для состыковки двух отрезков применяют зажимные муфты на 32 мм.

А соединительная муфта для пластиковых труб на 110 мм применяется для быстрого соединения частей магистрали большого объема. Материалом для изготовления изделий на 110 мм служат высококачественные виды пластика, которые отлично выдерживают высокие температуры, и служат продолжительное время.

Перечисленные достоинства фитингов на 110 миллиметров дополняет простой монтаж, который может выполнить любой человек.

Электросварные (редукционные) муфты

Электросварные муфты для труб ПНД предназначены для соединения труб электросварным методом путем расплавления полиэтилена. Термоспираль нагревает муфту и края трубы ровно до того момента, когда полиэтилен начинает расплавляться. После остывания соединение твердеет.

Приведем пошаговое руководство по выполнению электромуфтового соединения методом сварки:

1. Подготовка поверхности к сварке путем очищения от жира и загрязнений.

Зачистка и обезжиривание поверхности трубы

1. Включение токоподающего аппарата, нагревание закладных элементов электромуфты. Они, в свою очередь, расплавляют прилегающий слой полиэтилена.

Электросварное соединение труб

1. Увеличившаяся в размере за счет нагрева труба, ограниченная по периметру муфтой, создает давление, достаточное для сварки.
2. Отключение питающего аппарата. Полученное путем сварки соединение гомогенизировалось и со временем после остывания будет окончательно готово.

Сварочное соединение является универсальным и довольно эффективным. Оно обеспечивает высочайшую прочность и герметичность конструкции трубопровода. Соединительный узел, выполненный этим методом, становится абсолютно аналогичен однородному участку трубы.

Тем не менее, при выборе метода соединения элементов коммуникационной конструкции должны браться во внимание как условия эксплуатации трубопровода, так и подаваемая по трубам среда. На основании всех данных делается выбор в пользу того или иного способа.

Муфта соединительная для пластиковых труб: основные виды

Трубопроводные сети из термопластов получили широкое распространение в коммунальном хозяйстве. Для их крепления и ремонта есть отдельная группа муфт соединительных.

Отличия пластиковых муфт

Муфтовое крепление активно используется в водоснабжающих, отопительных, газопроводных сетях, внутренней и наружной канализации, системах теплого пола. Распространенным сырьем для изготовления этих коммуникаций стал полиэтилен — поперечно-сшитый (РЕ-Х) и низкого давления (ПНД), поливинилхлорид (ПВХ), полипропилен, металлопластик. Для каждого материала применимы определенные модели муфт. Эти фасонные элементы различаются по типу (соотношению диаметров выходных отверстий и труб), конструкции, способу монтажа.

• проходная — с одинаковыми диаметрами для труб идентичных диаметров;
• переходная — с разными диаметрами для труб разных сечений.

Виды муфт по способу совмещения с трубами:

• компрессионная (обжимная, цанговая);
• пресс-муфта;
• сварная, электросварная (терморезисторная);
• комбинированная (для стыка труб из разных материалов пайкой и резьбовым соединением);
• раструбная;
• клеевая.

Муфты для труб ПНД, РЕ-Х, металлопластиковых

Компрессионная. Разборная деталь с цанговым зажимом, который плотно фиксирует конец трубы. Включает в себя упорные и уплотнительные кольца, ограничители, наружную накидную гайку. Корпус фитинга чаще всего выполняется из латуни или полиэтилена, также есть модели из бронзы, стали с никелевым покрытием, полипропилена. Обжимная муфта является разъемной и подходит для многоразового использования. Может применяться для участков трубопровода разных диаметров и материалов, для подсоединения фитингов других видов.

Пресс-муфта. В отличие от компрессионной арматуры обеспечивает неразъемное соединение, применяется преимущественно для металлопластиковых коммуникаций. Двухсторонний прямой пресс-фитинг состоит из латунного корпуса со встроенным штуцером и наружной гильзой, которую подводят к месту стыка и опрессовывают клещами.

Электросварная. Муфта для канализационных сетей из ПНД в виде полого цилиндра со встроенной нагревательной спиралью и двумя отводами под клеммы. На внешние элементы подают электроток для разогрева спирали — материалы муфты и поверхности трубы расплавляются и смешиваются, образуя монолитный герметичный стык.

Муфты для труб полипропиленовых

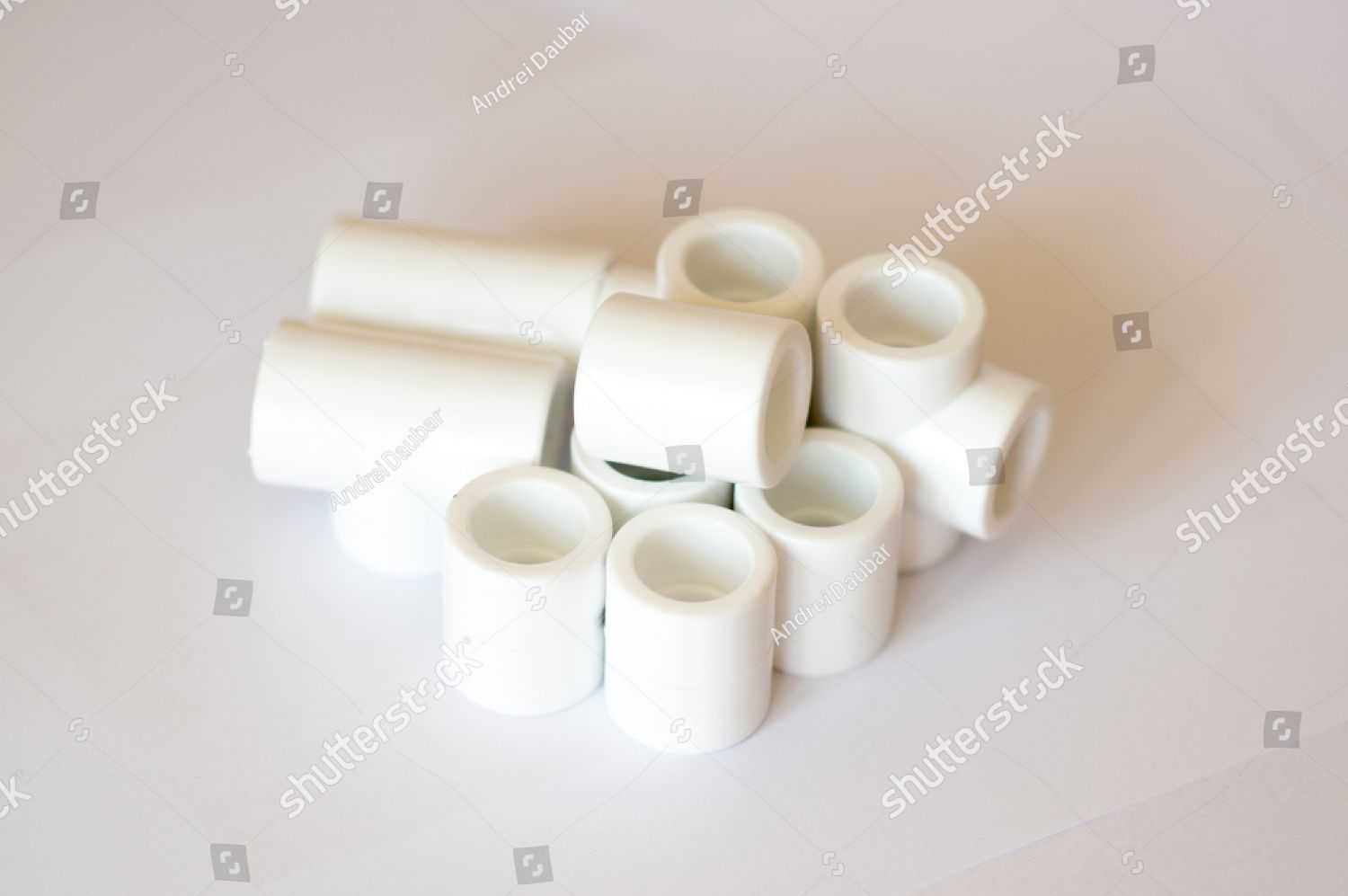

Сварная. Цилиндрическая деталь, присоединяемая к трубе — с предварительным нагревом стыкуемых поверхностей. Бывает равнопроходного и переходного типов. Изготавливается из полипропилена трех модификаций: рандомсополимера (PP-R), гомополимера (РР-Н), блоксополимера (РР-В).

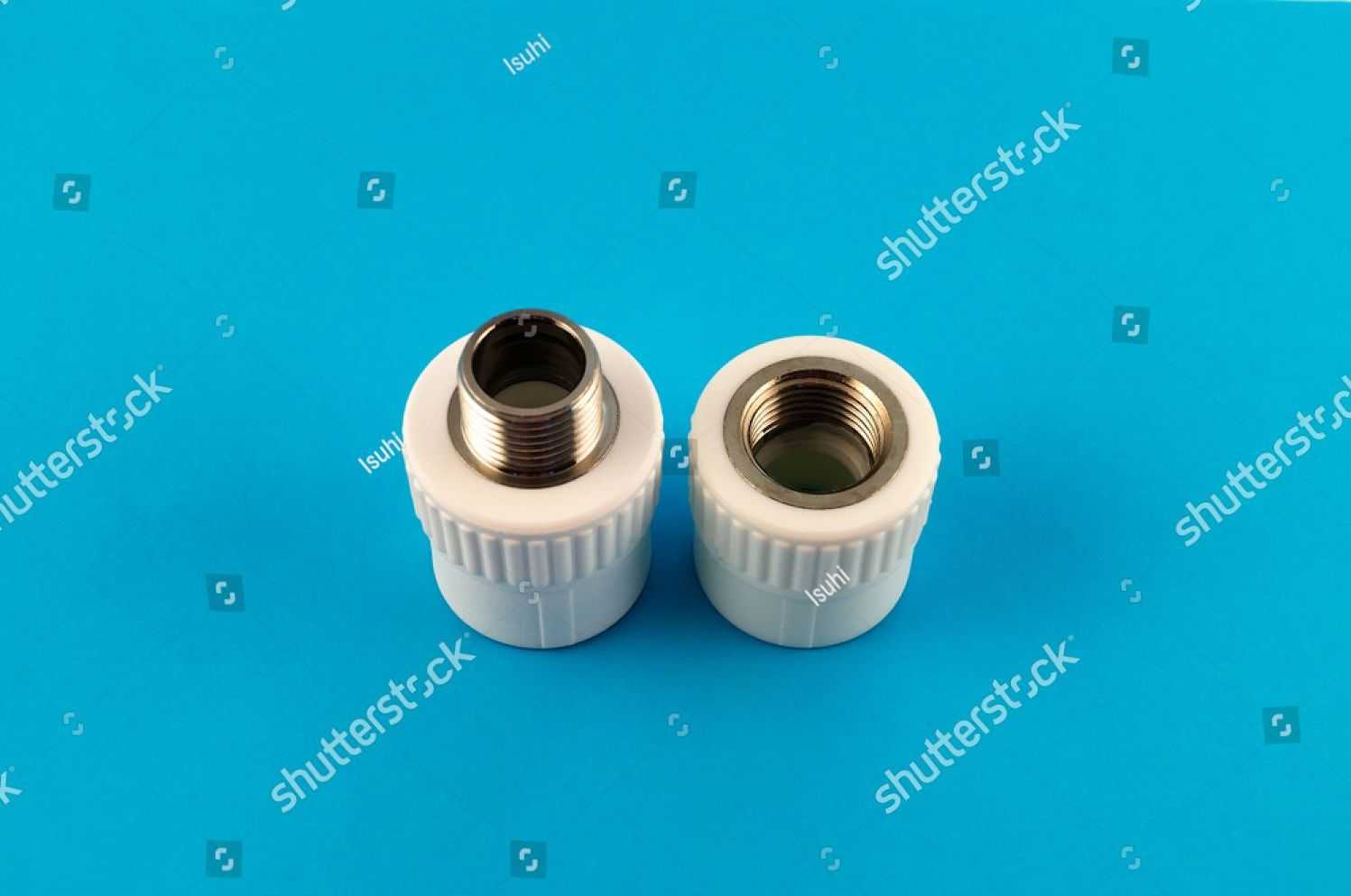

Комбинированная. Фасонная часть с полипропиленовым корпусом и резьбовой вставкой из латуни или бронзы с никелевым покрытием. Позволяет стыковать полимерные трубы со стальными, совпадающих и разных диаметров, трубопроводную арматуру. Резьба металлической части бывает внутренней и наружной. Фитинг может комплектоваться накидной гайкой либо штуцером с накидной гайкой.

Для сборки полипропиленовых труб также используются компрессионные муфты.

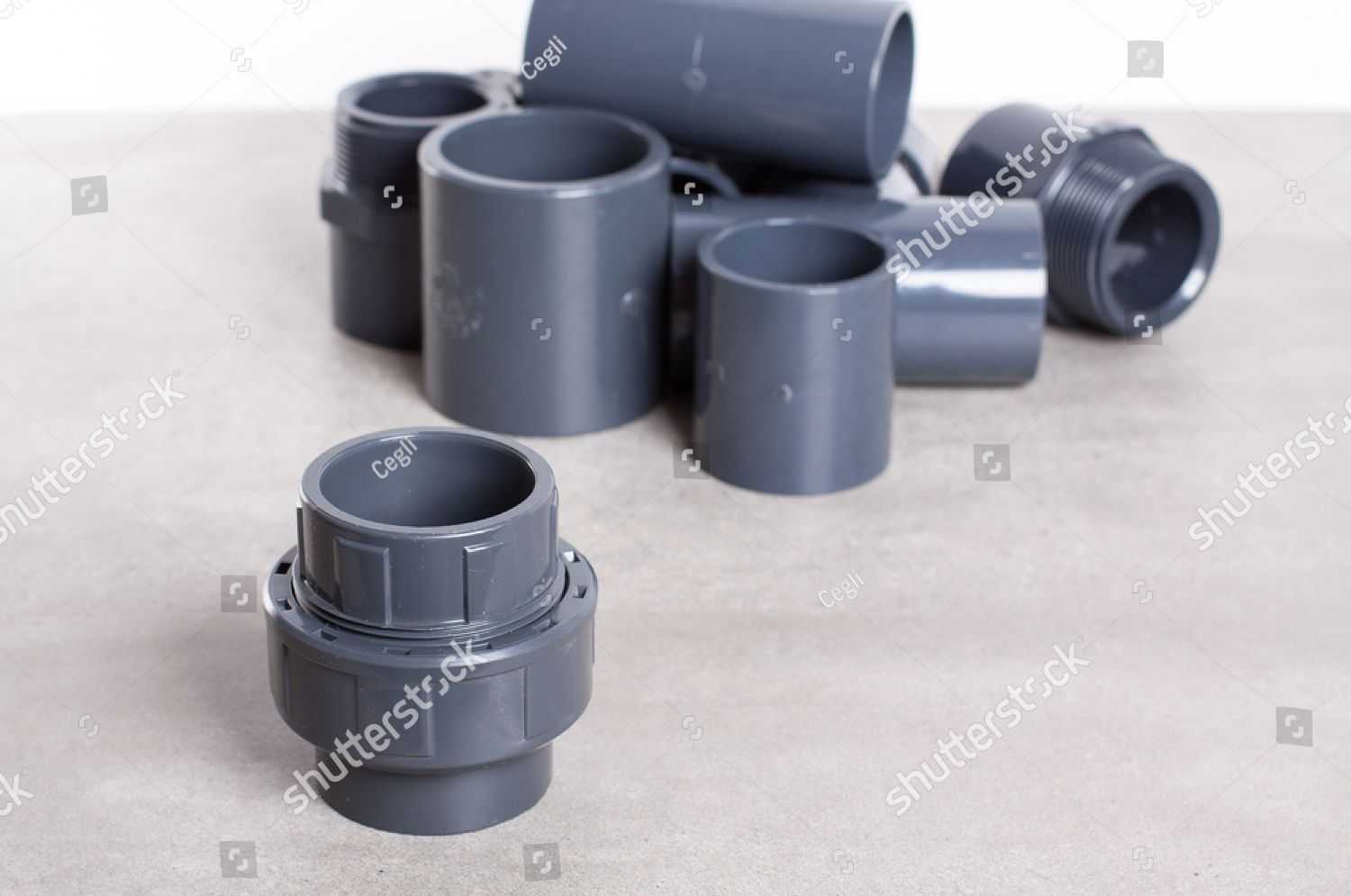

Муфты для труб ПВХ

Раструбная. Элемент из хлорированного (ХПВХ), непластифицированного (НПВХ) поливинилхлорида с раструбами и уплотнительными резиновыми кольцами на концах для внутренних и наружных канализационных сетей. Надвижные устройства двухраструбной конструкции также производятся из полиэтилена, полипропилена. Для напорных водопроводных труб на основе ПНД выпускают муфты, монтируемые сваркой враструб.

Клеевая. Деталь из НПВХ разборного, неразборного типов, применяемая в системах водоснабжения и канализации, оборудовании бассейнов, трубопроводов химической промышленности. Фиксируется “холодной сваркой” — с помощью адгезионных составов для поливинилхлорида. Разновидность клеевого фитинга содержит на одной из сторон внутреннюю либо наружную резьбу. У некоторых моделей резьбовый элемент усилен металлическим кольцом.

Параметры

Диаметры соединителей соответствуют размерам всех основных эксплуатируемых в инженерных сетях труб. Типовые диапазоны внутренних диаметров муфт по ГОСТам и техническим условиям:

• компрессионных: 16-63 мм, 75-110 мм;
• прессовых: 16-40 мм;
• электросварных: 20-315 мм, 355-900 мм, 710-1200 мм;
• прямых полипропиленовых: 10-180 мм;
• комбинированных: 16-110 мм;
• раструбных: из ПВХ — 50-200 мм, 110-500 мм, полипропилена — 32-200 мм, полиэтилена — 32-315 мм, 32-63 мм;
• клеевых: 20-110 мм; 16-315 мм.

Различия фитингов по способу соединения

Фитинги для соединения пластиковых труб можно также разделить и по способу соединения. Так можно выделить:

• Пресс-фитинги – речь идёт о специальных узлах, использование которых позволяет получить неразъёмное, но прочное и герметичное соединение. По конструкции такие переходники состоят из основного корпуса фитинга и обжимной гильзы. Труба надевается на основной корпус и заходит внутрь обжимного элемента. После механического сдавливания с помощью пресс- инструмента, обжимная гильза деформирует пластик, что в результате даёт прочное сопряжение.
• Электросварные фитинги – соединяют отрезки труб через нагревательные элементы в своей конструкции. Принцип действия аналогичен сварному, однако используется при прокладке промышленных коммуникаций и позволяет работать с трубами значительного сечения.
• Пуш-фитинги – относительно новые соединители, в основе работы которых лежит цанговое соединение для пластиковых труб. Такой соединитель состоит из двух узлов, а сам процесс удержания производится за счёт зубчатого кольца внутри. Фитинги продаются в собранном состоянии и крайне просты в обращении.

В качестве дополнения можно упомянуть патрубок ПФРК (аббревиатура от Патрубок Фланец Раструбный Компенсационный), опосредованно относящийся к категории соединительных фитингов. ПФРК нашли своё место при соединении магистральных труб в коллекторах и сантехнических колодцах.

Трубная арматура ПВХ

Соединительная муфта для этого вида представляет собой короткую трубу, у которой имеется два раструба, с находящимися на них резиновыми уплотнителями.

Соединительная арматура ПВХ

Сборка пластиковых канализационных труб не представляет сложности, все что требуется предварительно сделать – снять с них внешнюю фаску и избавится от заусениц. Если возникла ситуация при которой резиновые кольца не обеспечивают необходимую плотность, допускается применение герметика на силиконовой основе.

Если планируется проводить бытовую канализацию с использованием двухслойных труб Корсис, то для них потребуется специальная муфта, принцип монтажа при этом не меняется.

Муфты Корсис

Чугунная трубная арматура

Соединение чугунных труб может быть выполнено двумя различными способами:

используя муфту, на которую установлены уплотнители из резины. Монтаж такого соединения практически не отличается от сборки канализации пластикового типа;

Муфты под чугунную арматуру

применяя технологию зачеканки стыков, чертеж-схема такого соединения изображена на рисунке.

Чертеж-схема чеканки стыков чугунной трубной арматуры

Особенности монтажа по этой технологии требуют небольших пояснений к процессу:

• чтобы выполнить подобное соединение, необходимо обеспечить полный доступ к любой части устанавливаемой конструкции. Могут возникнуть проблемы, когда установка производится вплотную к стене, в этом случае понадобится выдолбить ее часть;
• чеканка стыка производится специальным уплотнителем – каболкой. Она представляет собой волокно органического происхождения, которое пропитывается маслом;

Металлопластиковая арматура

Когда производится установка труб металлопластикового типа, обжимные соединительные элементы практически не используются, за исключением их разновидности – переходников. С их помощью осуществляется переход под трубную резьбу.

Как правило, в установка этого вида трубной арматуры производится после вводных вентилей, установленных в стояке квартиры, выполняется это при помощи переходников.

Переходник Gebo Quick для водопроводных металлопластиковых труб

Технология монтажа производится следующим образом:

• В первую очередь необходимо обеспечить надежную герметизацию резьбы, для этой цели на нее наматывается специальный уплотнитель (лента ФУМ);
• прилагая умеренное усилие, производится наворачивание муфты, в качестве инструмента используется обычный разводной ключ;
• на следующем этапе внутри трубы снимают фаску, после чего надевают гайку, затем кольцо разрезного типа;
• штуцер заводится внутрь арматуры, удерживая его корпус одним ключом, вторым начинают затягивать до упора гайку. В результате труба плотно соединяется со штуцером.

В тех редких случаях, когда необходимо выполнить соединение труб с помощью муфты, процесс монтажа производится по описанному принципу, за исключением резьбового подключения.

Стальная арматура

Если требуется произвести соединение металлических (стальных) труб, применяется компрессионный или резьбовой способ. Каждый из них обладает своими особенностями.

Резьбовой тип трубной арматуры

Для изготовления резьбовых муфт используются черные или нержавеющие марки стали, но лучше всего подходит латунь и чугун, причины этого мы поясним немного ниже. Соединительная трубная арматура имеет форму цилиндра, внутри которого нарезана трубная резьба.

Резьбовые соединительные элементы

Процесс монтажа сводится к вкручиванию в муфту труб с нарезанной резьбой, способ герметизации ее мы описали ранее.

Не рекомендуется все элементы соединения делать стальными, поскольку в процессе эксплуатации они могут «прикипеть» между собой, что приведет к проблемам при ремонте. Именно поэтому для этого вида трубной арматуры лучше использовать чугун или латунь.

Компрессионное соединение

Компрессионные муфты оснащены накидными гайками и уплотнительными кольцами, которые обеспечивают необходимую герметичность соединению. К положительным сторонам данной конструкции следует отнести следующие особенности:

• нет необходимости нарезать резьбу;
• муфта может использоваться повторно;
• легкий монтаж и демонтаж, что довольно удобно для ремонта.

Муфта компрессионного типа

Несмотря на то, что безрезбовые соединения отличаются невысокой механической надежностью, они нашли применение в безнапорных водопроводных системах с низким давлением .

Видео инструкция: монтаж Компрессионной муфты https://www.youtube.com/watch?v=c2QhvEbmqbc

Асбестоцементная трубная арматура

Данный вид асбестовых труб может быть соединен через муфту или раструб. В качестве соединительной арматуры используются следующие виды муфт:

• двубортные асбестоцементные;
• безнапорные хризотилцементные;
• чугунные «Жибо» (для напорных систем).

Требования к соединению данного типа регулирует ГОСТ 539-80. Поскольку технология монтажа асбестоцементных труб довольно сложная, приводить ее в рамках этой статьи не имеет смысла.

Канализационные фитинги

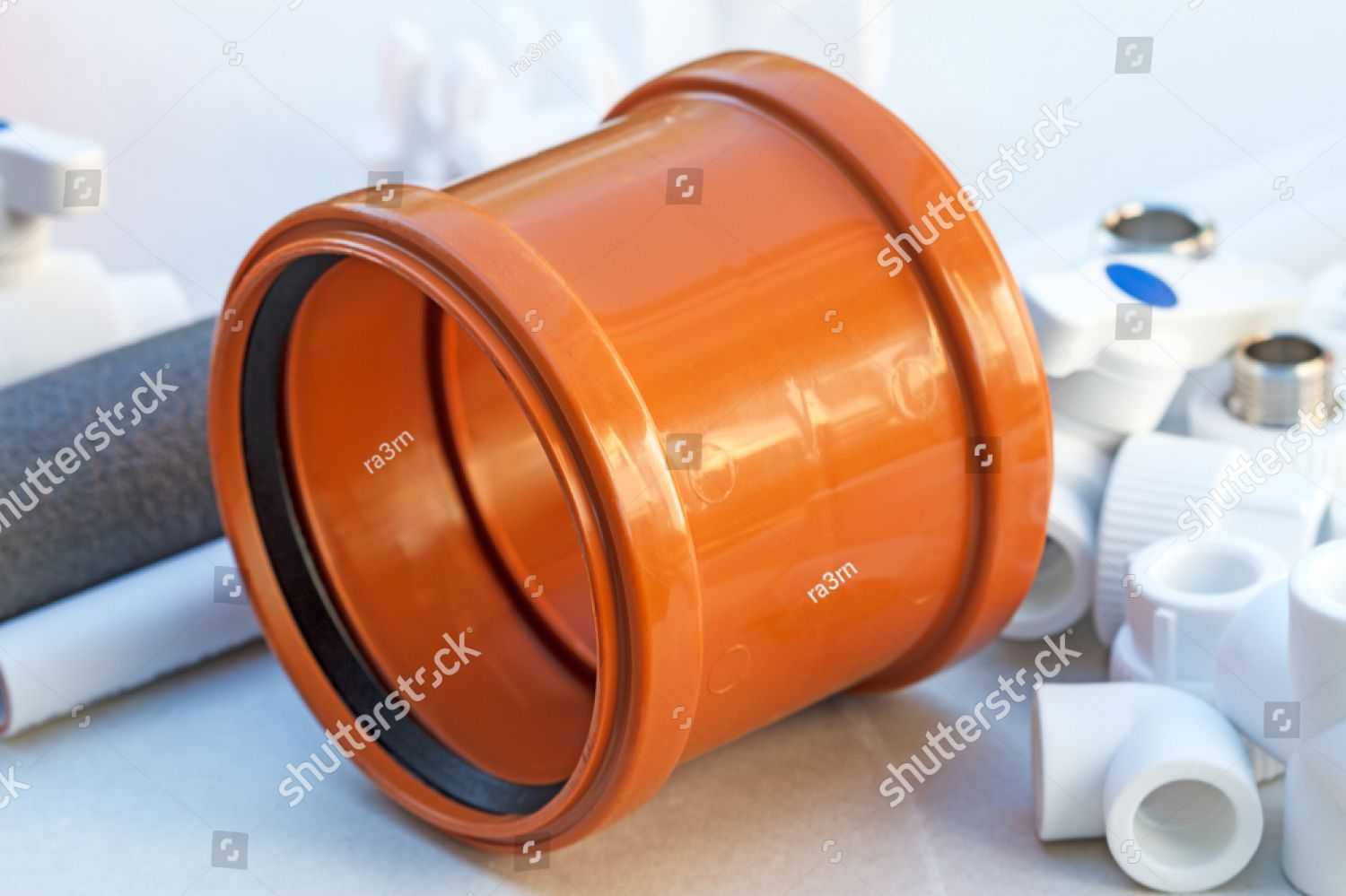

Такое изделие поможет герметично соединить канализационные трубы, в которых не предусмотрены раструбы, увеличит их устойчивость к внешним явлениям. Изделие имеет раструбы, куда вставляется гладкие трубы, требующие сочленения.

Чтобы отремонтировать канализационные пластиковые трубы используется муфта, заменяющая поврежденный участок.

В зависимости от материала муфта соединительная для пластиковых труб канализации разделяется на виды:

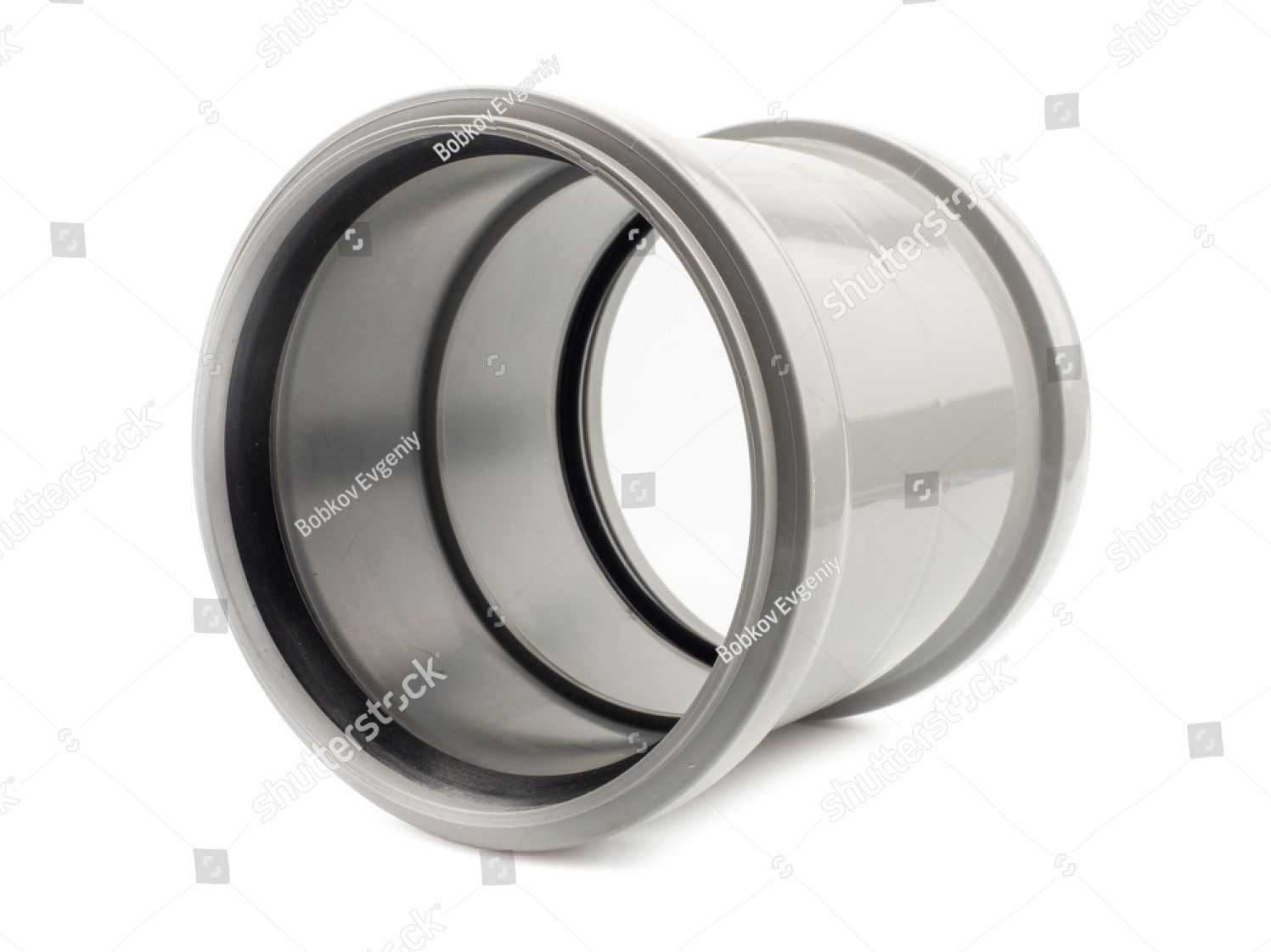

• Гладкая. Имеет два раструба, применяют в условиях обычной нагрузки повсеместно, так как низкая цена.
• Гофрированная. Может изгибаться, поэтому кроме создания стыка, ее используют чтобы организовать отвод.
• С ребрами жесткости. Подходит для систем, работающих с большой нагрузкой, где применяют насосы.

Противопожарные фитинги

На все канализационные трубы, проходящие через помещение, устанавливают противопожарные муфты. Конструкция изделия имеет разъемный корпус, что дает возможность смонтировать на уже проложенные коммуникации.

Противопожарные муфты из пластика имеют преимущества:

• длительный срок использования;
• огнестойкость – 3 часа;
• легкий монтаж;
• способность противостоять коррозии.

Противопожарные фитинги производят под любой наружный диаметр труб, и 50 мм, и 110 мм, вплоть до 300мм.

Если требуется разобраться как соединить противопожарные муфты на трубопроводе, то это не вызывает затруднений. Достаточно осуществить последовательно действия: взять ленточный вкладыш и завернуть его вокруг трубы; надеть конструкцию муфты поверх и стянуть жесткой застежкой.

Покупая фитинги для канализационных систем, стоит акцентировать внимание на уплотнительных кольцах, что предлагаются в комплекте. Если два выступа в резиновом кольце, то сложно устанавливать.

Особенности выбора фитингов

Подбор фитингов при прокладке линий водоснабжения является комплексной задачей, грамотное выполнение которой невозможно без комплексного подхода к вопросу. Основные моменты необходимо продумать ещё на этапе общего проектирования.

Необходимо принимать во внимание не только конструкционные особенности каждого типа соединительных элементов, но и наличие специального оборудования для их монтажа и опыта проведения подобных работ. Если нет полной уверенности в своих силах, то монтаж следует поручить квалифицированным мастерам.. Обзор и примеры использования полипропиленовых фитингов на видео:
