Торцевой ключ

Самые распространённые варианты

гайка фиксируется между губками

Есть и другие варианты подобного инструмента с другим углом относительно головки и ручки, в одном ключе варианты могут комбинироваться. В принципе, такое решение используется для облегчения работы хозяев инструмента в ограниченном пространстве.

Подобные гаечные ключи применяют практически везде и этому есть объяснение в их простой конструкции и относительной универсальности. Однако, тем не менее есть у подобных ключей и свои значительные недостатки. Самый ключевой — это то, что у такого инструмента только две маленькие зоны контакта, которые находятся при этом близко к углам самой гайки. Давление на эти зоны часто стремится сжать углы гайки и, как правило, это происходит когда размер зёва несколько больше размера гайки. При небольшом усилии в таком случае углы будут сминаться. Если размер отверстия точно соответствует и прилегает к гайке, то сминание тоже может происходить, только при чуть большем усилии.

Если сократить толщину губ ключа, то вероятность испортить гайку увеличивается.

Накидной или кольцевой инструмент — это более совершенный способ работать нужным вам образом. Его конструкция исключает два маленьких пятна контакта, которые описывались в предыдущем пункте. Накидной инструмент охватывает всю гайку или болт. Таким образом количество пятен контакта увеличивается до шести (по граням болта). При этом все они находятся чуть дальше от углов, что исключает их сминание. Головка имеет чуть меньший размер, в целом подобным инструментом работать гораздо удобнее.

Кольцо может лежать в одной плоскости что и ручка (так называемый плоский ключ), может находиться под некоторым углом (называют такой инструментом с отогнутой головкой). Как правило, угол равен 15 градусам. Также возможно и наличие изгиба. Некоторые варианты допускают шарнирную головку. При обслуживании гидравлических или пневматических установок случаются ситуации, когда накинуть инструмент сверху невозможно и для таких случаев делают прорези в кольце, переводя его в категорию разомкнутых.

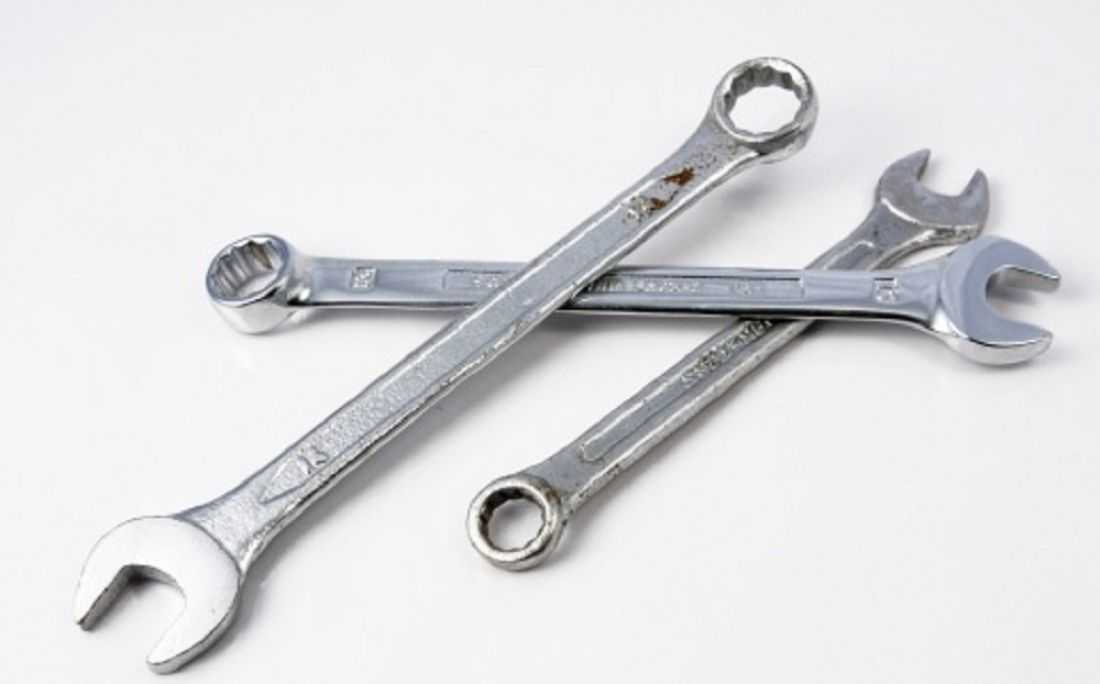

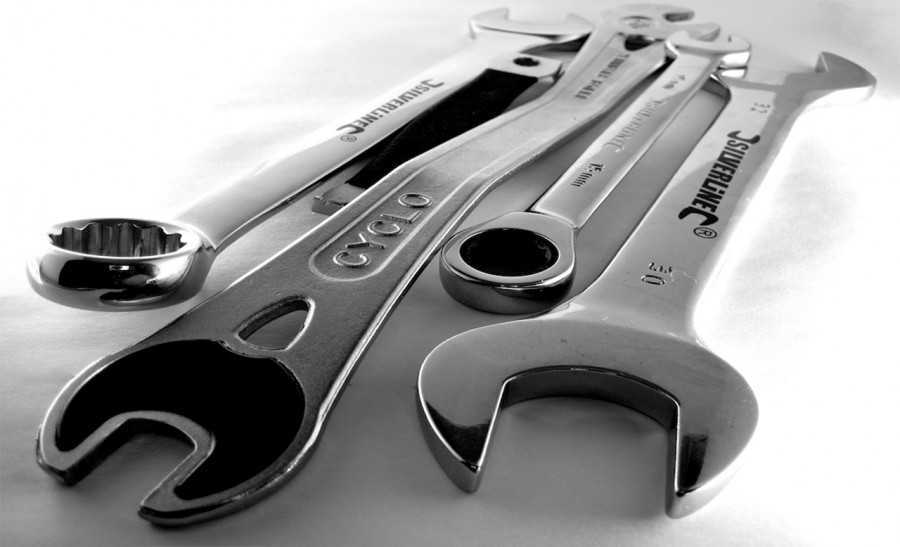

Комбинированные инструменты обычно сочетают в себе рожковые и накидные. С одной стороны одно кольцо, с другой — другое. Это позволяет создать инструмент, лишённый недостатков какого-то из отдельных видов. При этом комбинированием только этих двух вариантов производители не ограничиваются. Более модифицированные варианты имеют угол в 90 градусов, под которым повёрнута головка и в таком случае ладонь упирается в широкую плоскость при работе что удобно.

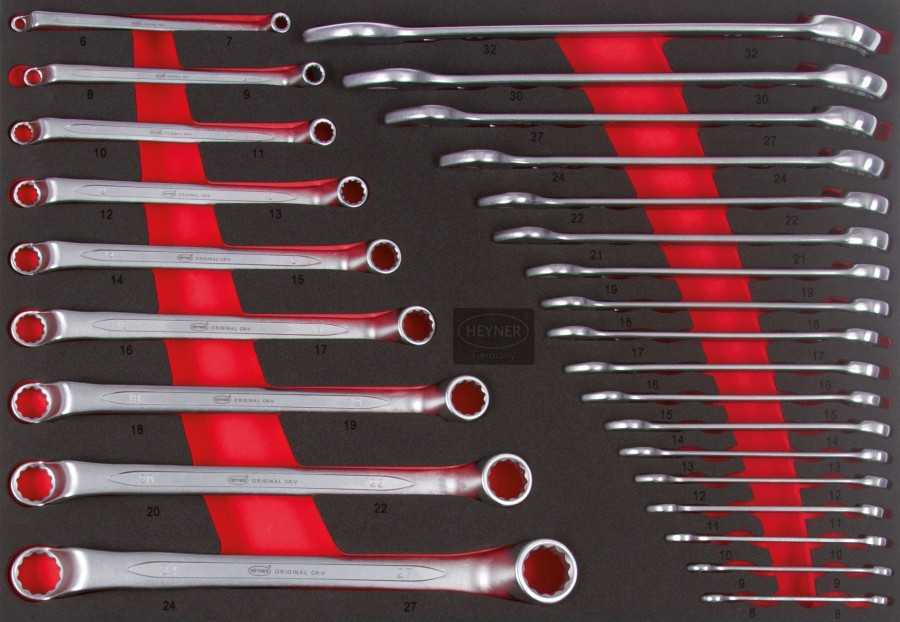

Накидные ключи

У этих ключей рабочая часть имеет форму кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.

Чистый двор и дом — мойка высокого давления!

Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке. Накидные ключи выпускаются разного размера, как и рожковые ключи.

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

• поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
• рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
• у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
• имеющийся тумблер вращения прочно закрепляется в храповике;
• все маркировки наносятся и читаются.

Читать также: Как выпаять светодиод из светодиодной лампочки

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

• Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
• Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

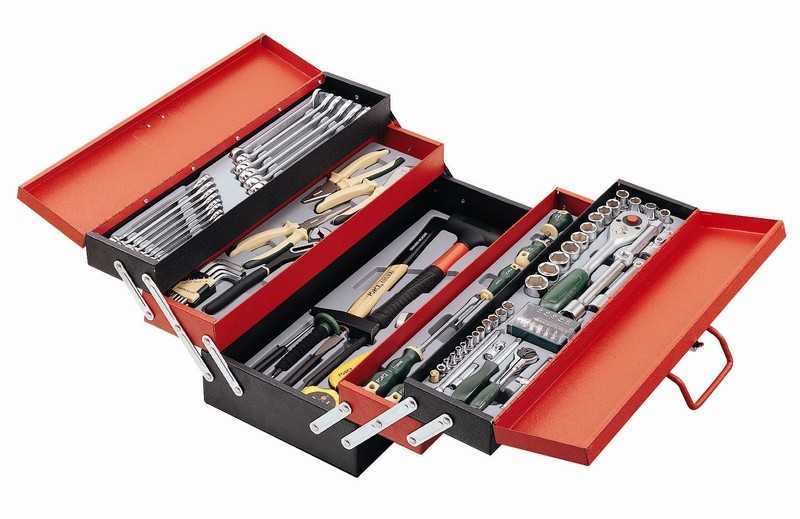

Составные комплекты

Подобные принадлежности, облегчающие работу и подход к трудным и узким местам, состоят из нескольких деталей. Например, трубчатый ключ комплектуется воротком, у набора головок имеется храповик — трещотка. Всё это модели охватываемого типа: их тело охватывает элемент крепежа. Есть и другие инструменты. По методу работы они похожи на отвёртку, т. е. аналогично вставляются в шлицевой канал. В качестве примера можно привести шестигранник.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко «спрятанные» болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания — длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Г-образный торцевой ключ (UNIOR)

На изгибе ключа может быть отверстие для выступающих частей (UNIOR)

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Торцовый ключ с шарнирными головками (UNIOR)

Работа ключом с шарнирными головками

Есть T-образные ключи с одной головкой; в виде креста — некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

Торцовый ключ с 8-ю профилями (Craftsman)

У него очень существенный недостаток — очень большой размер головки, ограничивающий его применение.

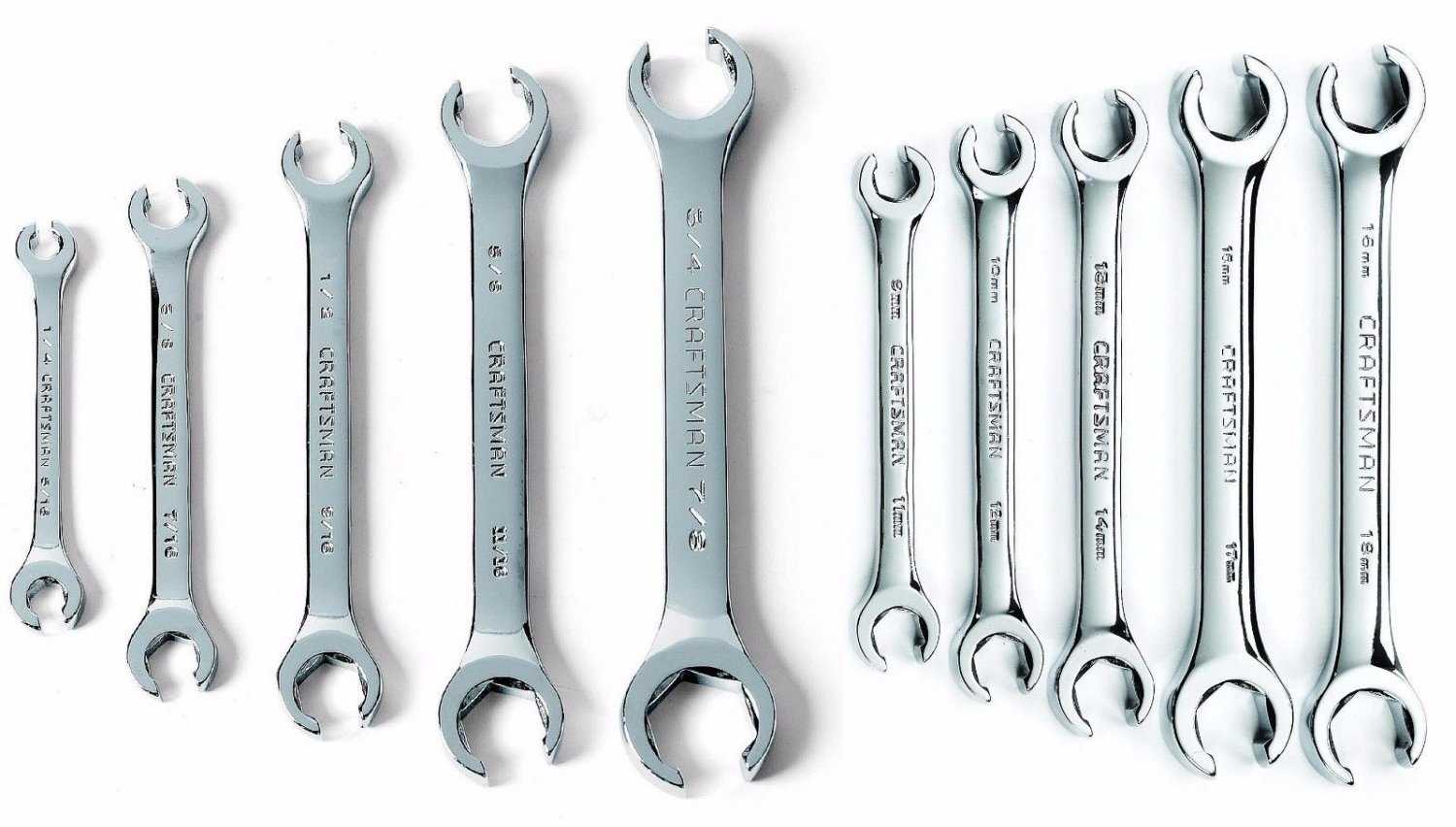

Гаечные ключи – накидные и прорезные

Более совершенным гаечным ключом является накидной или кольцевой вариант. Второе название лучше передает конструкционную особенность инструментов – их рабочая зона выполнена в виде кольца, чья внутренняя форма приспособлена для захвата гайки или болта. Благодаря этому такие ключи лишены главного недостатка рожкового типа – вместо двух зон контакта накидной воздействует на все шесть точек, кроме того, эти точки расположены чуть дальше от углов. В сумме это позволяет раскрутить гайку без разрушения углов.

Головка кольцевого инструмента имеет меньший размер в сравнении с тем же рожковым вариантом, что опять же упрощает работу таким инструментом. Внутренний профиль головки может иметь как 12 граней, так и 6. Более распространенным является именно 12-гранник, поскольку таким инструментом удобнее работать – для движения ему необходимо как минимум 30°, тогда как шестиграннику необходим угол в два раза больше, что не всегда удобно в узком пространстве. Однако шестигранник имеет свои преимущества – благодаря большей площади граней усиливается и контакт, поэтому таким ключом можно проводить силовые работы, не опасаясь за состояние углов гайки.

Для разных целей существуют различные варианты кольцевых инструментов, которые отличаются расположением головки по отношению к ручке. Наиболее оптимальным вариантом является изделие с отогнутой на 15° головкой, хотя для некоторых целей будут удобными плоские ключи или ключи с изгибом самой ручки. Как и в случае с рожковыми ключами, кольцевые выпускаются с двумя разными по размеру кольцами на противоположных концах, а силовая модификация отличается лишь другой головкой. Не стоит путать с рожковыми изделиями прорезные – это всего лишь модификация кольцевых, прорезь в кольце позволяет захватить гайку, закрытую с торца стержнем.

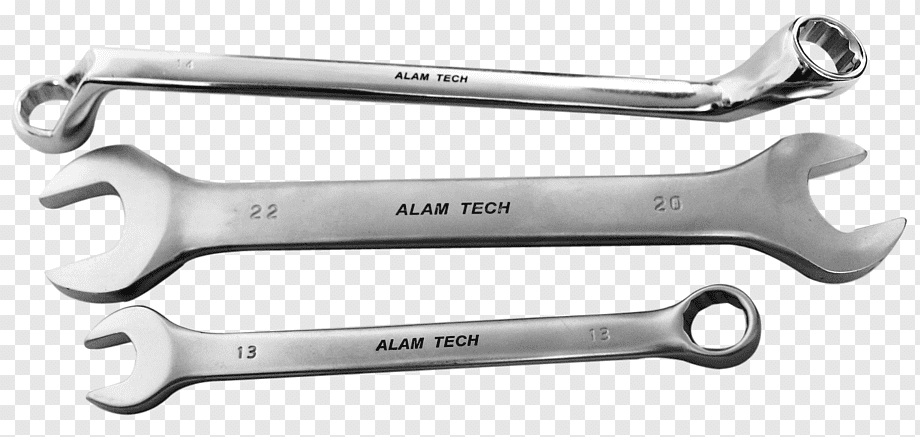

Особой популярностью среди автолюбителей и механиков пользуются комбинированные варианты инструментов, которые с одного конца имеют классическую рожковую голову, а с другой – кольцевую. Если уж подбирать именно такой ключ, то лучше подыскать модификацию с развернутыми на 90° по отношению друг к другу головками – в таком случае, каким бы концом не работал мастер, его ладонь будет упираться в широкую плоскость противоположной головки.

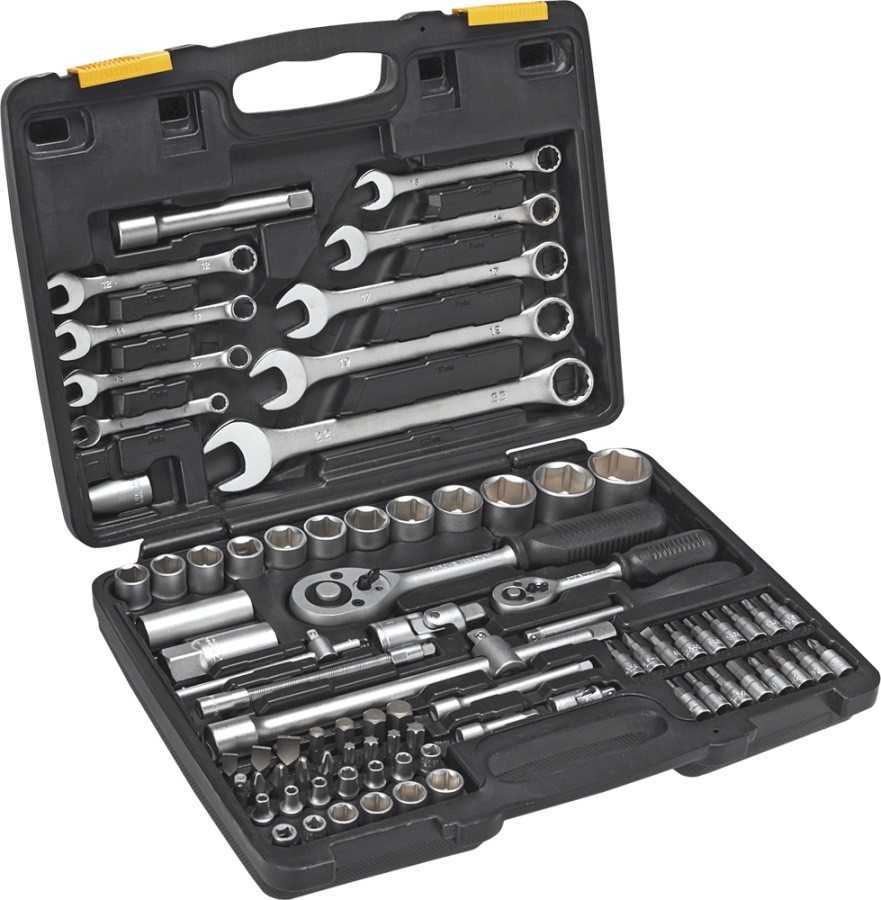

Лучшие наборы гаечных ключей

Производители выпускают различные виды такого инструмента. Существуют рожковые и торцевые, накидные и шестигранные, комбинированные и разводные виды ключей. В зависимости от рода работ пользователи подбирают для себя нужный вариант инструмента. Чтобы предвидеть все обстоятельства в ремонте машины, автолюбители часто пользуются универсальными комплектами, в которые входят наиболее ходовые размеры гаечных ключей.

Дело Техники 511120

Набор гаечных ключей с рожковой и накидной головками российской компании, производящей свою продукцию в Индии. В комплект входят 12 ключей, расположенных на держателе, оснащённом ножкой-подставкой. Это самые востребованные виды такого инструмента, с ними можно производить различные работы по ремонту в быту, сервисе, на приусадебном участке.

Плюсы набора:

1. В наборе есть самые ходовые размеры от 6 до 22 мм.
2. Материалом для ключей послужила износостойкая хромованадиевая сталь.
3. Отличное качество ключей.
4. Компактные размеры комплекта: 265х184х35 мм.
5. Длительный рабочий ресурс инструмента.
6. Зев рожковых ключей соответствует стандартам, гайка точно входит под размер.
7. Доступная стоимость комплекта.

Минусы набора:

1. Со временем поржавели.

MATRIX 15425

В КНР сейчас производится большое количество разного товара, в том числе и этот набор известной компании из Германии. В комплект входят 25 ключей размерами от 6 до 32 мм. Немецкие разработчики позаботились о надёжности своей продукции. Инструмент выполнен из хромованадиевой стали, которая защищена от коррозии хромоникелевым покрытием.

Плюсы набора:

1. Большое количество нужных в работе рожковых ключей.
2. Повышенная прочность изделий.
3. 12 граней обеспечивают уверенный хват инструмента.
4. В комплект входит удобный чехол для транспортировки.
5. Размещение рожковой головки под углом 15° делает более удобной работу с инструментом.

Минусы набора:

1. Ненадёжная сумка-чехла.

FORCE 5161

В этот комплект компании из Тайваня входят 16 стальных комбинированных ключей с накидной и рожковой головками. Они размещены в жёстком чемоданчике из ударопрочного пластика, что позволяет держать в одном месте большое количество инструмента.

Плюсы набора:

1. Высокое качество гаечного инструмента.
2. В комплект входят самые нужные размеры.
3. Ключи удобны в работе.
4. В набор включены самые востребованные виды гаечных ключей, позволяющих проводить разные ремонтные операции.
5. Владельцев такого комплекта устраивает цена товара.

Минусы набора:

Неважное качество пластикового кейса.
Плохая фиксация ключей в чемоданчике.
Попадаются ключи с плохо обработанной поверхностью.

Vira Brigh 510112

Российско-китайский комплект, состоящий из 12 рожково-накидных ключей. Самый маленький ключ – на 6 мм, большой – 22 мм. Такими ключами можно выполнять различные ремонтные работы в сервисных центрах, дома, в гараже. Прочная износостойкая сталь с добавками хрома и ванадия обеспечивает длительный срок службы изделиям.

Плюсы набора:

1. Компактный удобный кейс для переноски размерами 263х196х38 мм.
2. Высокое качество материала.
3. Надёжная фиксация ключей в ячейках кейса.
4. Не ржавеют со временем.
5. Выдерживают интенсивную работу и большие нагрузки.

Минусы набора:

1. Грубая внешняя отделка инструмента.

Дело Техники 511220

Этот комплект состоит из 22 рожковых ключей размером от 6 до 32 мм. Лаковое покрытие инструмента надёжно защищает его от ржавчины. Самые ходовые размеры ключей позволяют их владельцу выполнить работы с любым размером крепежа.

Плюсы набора:

1. Ключи выполнены из прочной хромованадиевой стали.
2. Универсальное использование: можно проводить ремонт на работе и дома.
3. В комплекте прочная сумка из тетрона для хранения ключей.
4. Приятный дизайн комплекта.
5. В наборе есть два ключа на 13 мм – наиболее востребованного размера.

Минусы набора:

1. Некоторых не устраивает мягкая упаковка.

СИБРТЕХ 15477

Небольшой набор российской компании, состоящий из 12 рожковых гаечных ключей. Диапазон размеров инструмента варьируется от 6 до 22 мм. Комплект применяется для работы с шестигранными крепёжными деталями.

Плюсы набора:

1. Высокая прочность изделий обусловлена использованием особой технологией производства. Использовалась горячая ковка и последующая термическая обработка инструмента.
2. Материалом для изготовления гаечных ключей стала хромованадиевая сталь, что обеспечивает длительный срок службы.
3. Качество инструментов соответствует отечественному ГОСТу 16983.
4. От коррозии ключи надёжно защищает фосфатированное покрытие.

Минусы набора:

1. Не устраивает качество чехла.

Общие правила пользования гаечными ключами

Чтобы не повредить деталь, которой вы фиксируете соединение, и не пораниться, всегда выбирайте ключ такого размера, который соответствует размеру гайки или головки болта, которые вы затягиваете или ослабляете. Убедитесь, что губки гаечного инструмента плотно сели на крепежную деталь, прежде чем прикладывать усилие. Если учесть их, ключ не сорвется, а если и сорвется, вам не придется ругаться из-за ссадин.

При использовании гаечного ключа лучше делать тянущие, а не толкающие движения (см. рисунок слева), вам, как правило, удобнее встать так, чтобы тянуть его, а не толкать. Это гарантирует, что вы не обдерете кулак, если инструмент сорвется. Если вам приходится давить, используйте основание ладони, тогда, даже если ключ сорвется, вы не поранитесь.

Не удлиняйте плечо рычага с помощью трубки, используйте более длинный ключ. Возможно, вы видели, как ваш папа надевает длинный кусок трубы, чтобы удлинить плечо рычага и крепче затянуть крепеж. Избегайте использования «надставки».

Во-первых, они могут повредить ключ, согнув рукоятку или загнув головку.

Во-вторых, из-за дополнительного крутящего момента, который вы получаете с помощью дополнительного рычага, вы рискуете сорвать грани на гайке, особенно если у вас нет подходящей головки.

Наконец, есть вероятность, что надставка соскользнет с рукоятки, когда вы поворачиваете его, что нанесет вред вам или окружающим. Если Вам попалась «упрямая» гайка, нанесите на резьбу немного проникающей смазки (например, «Жидкий ключ»), подождите несколько минут, а затем попробуйте ослабить резьбу.

Не пользуйтесь поврежденными ключами. Если ручка погнулась, или губки выглядят шире, чем должны, не используйте его.

Это интересно: Отрезная машина по металлу — как выбрать дисковую пилу

Рожковый гаечный ключ – то, что ГОСТ прописал

На самом деле в простом гаечном ключе есть множество непростых и узкоспециализированных модификаций. Производители, как и в случае с отвертками, изобретают и патентуют свои виды гаек, для которых производят и особые ключи. Делается это для защиты самой техники – чтобы пользователи не могли разобрать механизм и по незнанию навредить, а вместо этого несли технику в сервисные центры. Гаечные ключи можно коллекционировать, как марки, и все равно каждый год будут появляться новые экземпляры.

По конструкции ключа гайка фиксируется между рожками, однако, если будете искать наименование этого изобретения в ГОСТе, то ищите ключ гаечный с открытым зевом – так он называется официально. Если приглядеться к продольной оси головки, вы обнаружите, что она находится под углом к продольной оси ручки. Угол этот, как правило, равен 15°, но есть инструменты и с другим углом, например, 75°. Угол нужен для облегчения работы в суженном или ограниченном пространстве. Довольно часто рожковые изделия имеют две головки с разными размерами на противоположных концах ручки. Не трудно догадаться, что наличие такой простой модификации существенно уменьшает набор гаечных рожковых ключей. В любом случае, иметь такой набор гораздо надежнее, чем покупать электрический гайковерт – ключи вам все равно понадобятся.

Универсальность и простота – эти главные преимущества позволяют рожковым инструментам оставаться популярными даже в наши дни. И это несмотря на существенный недостаток – наличие лишь двух зон контакта, которые расположены близко к углам гайки. При давлении на эти зоны возможно разрушение углов, особенно если размер ключа немного больше самой гайки. Да и при чересчур сильном усилии может произойти то же самое.

Производители предлагают решение этой проблемы с помощью различных модификаций. Например, меняют профиль рожков – укорачивают их, делают выпуклости, меняют саму выемку. Такие модификации встречаются как по отдельности, так и сгруппированные в одном инструменте. Использование ключей при этом становится действительно на порядок удобнее, например, изделие можно перемещать, не извлекая гайку из зева – достаточно лишь отвести его назад.

Кроме того, уменьшается вероятность смазывания углов – зоны контакта рожков с гайками находятся глубже. Если же нужно провернуть гайку с уже смятыми углами, попробуйте подыскать изделие с небольшими выпуклостями на внутренней стороне рожков. Как утверждают сами производители, они помогают захватить даже измятую гайку. Нельзя не упомянуть о еще одной модификации гаечного рожкового ключа – силовой. Такой ключ выполняется гораздо толще обычных аналогов и со специальным утолщением на втором конце, по которому можно без опаски ударять молотком или кувалдой. Силовым инструментом можно откручивать заржавевшие или закрашенные гайки, не боясь повредить сам ключ.

ГОСТ 13682-80 Места под ключи гаечные. Размеры, ГОСТ от 06 августа 1980 года №13682-80

ГОСТ 13682-80

Группа Г02

Дата введения 1981-07-01

Постановлением Государственного комитета СССР по стандартам от 6 августа 1980 г. N 4069 срок введения установлен с 01.07.81 ВЗАМЕН ГОСТ 13682-68 ПЕРЕИЗДАНИЕ. Июль 1994 г.

1. Настоящий стандарт устанавливает наименьшие размеры мест под головки гаечных ключей с открытым зевом по ГОСТ 2839-80, ГОСТ 2841-80, ГОСТ 3108-71, гаечных кольцевых двусторонних коленчатых ключей по ГОСТ 2906-80 и гаечных торцевых ключей со сменными головками по ГОСТ 25605-83.

2. Минимальные размеры мест под гаечные ключи должны соответствовать указанным на черт.1-8 и в таблице.

Размеры мест под гаечные ключи с открытым зевом

Черт.1

Черт.2

Черт.3

Черт.4

Черт.5

Размер мест под кольцевые двусторонние коленчатые ключи

Черт.6

Черт.7-8. Размеры мест под гаечные торцевые ключи со сменными головками

Размеры мест под гаечные торцевые ключи со сменными головками

Черт.7

Черт.8

мм
Зев ключа
3,2	8	–	–	4	–	5	14	10	9	11
4,0	9	16	12	12
5,0	11	5	7	18	14	10	14
5,5	12	10	7	20	16
7,0	14	12	6	8	8	26	20	13	16
8,0	17	16	14	7	8	9	30	24	15	20
10	20	18	16	8	10	11	36	28	18	22
12	24	20	18	10	11	13	45	34	22	26
13	26	–	20	10	13	14	45	23
14	28	22	22	11	15	15	48	36	24
17	34	26	28	13	16	17	52	38	26	30
19	36	30	30	14	17	19	60	45	30	32
22	42	32	34	15	19	24	72	55	36	36
24	48	36	36	16	21	25	78	60	38	40
27	52	40	40	19	24	28	85	65	42	45
30	58	45	45	20	26	30	98	75	48	48
32	62	48	48	22	28	32	100	80	50	52
36	68	52	52	24	31	36	110	85	55	60
41	80	60	60	26	36	40	120	90	60	63
46	90	65	68	30	40	45	140	105	68	70
50	95	70	75	32	44	48	150	110	72	75
55	105	78	80	36	45	52	160	120	80	85
60	110	–	–	38	–	55	170	130	85	95
65	120	42	60	185	145	92	98
70	130	45	65	200	160	98	105
75	140	48	70	210	170	105	110
80	150	48	75	230	190	115	–
85	160	52	82	250	195	125
90	170	58	88	260	200	130
95	175	92	280	210	135
100	190	65	98	300	230	145
105	200	68	102	310	240	150
110	205	70	105	320	250	155
115	215	72	110	340	270	160
130	245	80	120	380	290	190
145	275	95	140	430	320	210
155	295	100	150	450	350	225
175	330	110	165	510	390	255
180	335	115	170	530	410	265
185	345	175	540	420	270
200	370	120	180	580	450	290
210	395	130	205	610	470	305
225	420	140	220	650	500	325

Примечание. Размер рекомендуется принимать равным размеру .

Текст документа сверен по: официальное издание М.: Издательство стандартов, 1994

docs.cntd.ru

Назначение динамометрических ключей

Правила работы с динамометрическими ключами

Прежде всего необходимо ознакомиться с инструкцией по эксплуатации на инструмент. Необходимо подбирать модель ключа так, чтобы нужный вам момент затяжки находился примерно в середине диапазона работы ключа. Ни в коем случае не превышайте максимальный момент на который рассчитан ключ, это повредит его механизм. Динамометрические ключи предельного типа следует хранить с установленным минимальным значением на шкале, при этом нельзя выставлять крутящий моммент ниже минимального значения на шкале . Берегите корпус ключа от деформаций и повреждений — это может привести к подклиниванию внутреннего механизма и неточности показаний.

Нарушения правил пользования чаще всего приводит к поломке храпового механизма и выходного квадрата.

Виды динамометрических ключей

Все динамометрические ключи можно разделить на два вида: это ключи предельного типа и ключи индикаторного типа.

Ключи динамометрические индикаторного типа бывают: стрелочные, шкальные или электронные.

Ключи динамометрические предельного типа: ломающиеся, щелчковые.

Оглавление

Приложение 1 (рекомендуемое) Размеры головок гаечных ключей

Приложение 2 (рекомендуемое) Размеры рукояток гаечных ключей

×

5/32	3.97 (не существует)
—	4
3/16	4.76 (не существует)
—	5
13/64	5.16 (не существует)
7/32	5.56 (не существует)
15/63	6.05 (не существует)
—	6
1/4	6.35 (не существует)
17/64	6.75 (не существует)
—	7
9/32	7.14 (не существует)
5/16	7.94 (не существует)
—	8
11/32	8.73 (не существует)
—	9
3/8	9.53 (не существует)
—	10
—	11
7/16	11.11 (не существует)
15/32	11.91 (не существует)
—	12
1/2	12.7 (не существует)
—	13
17/32	13.49 (не существует)
—	14
9/16	14.29 (не существует)
—	15
19/32	15.08 (не существует)
5/8	15.88 (не существует)
—	16
21/32	16.67 (не существует)
—	17
11/16	17.46 (не существует)
—	18
—	19
3/4	19.05 (не существует)
25/32	19.84 (не существует)
—	20
13/16	20.64 (не существует)
—	21
—	22
7/8	22.23 (не существует)
23
29/32	23.02 (не существует)
15/16	23.81 (не существует)
—	24
31/32	24.61 (не существует)
—	25

Этот ГОСТ находится в:

Раздел: Экология

Подраздел: 25 МАШИНОСТРОЕНИЕ

Подраздел: 25.140 Ручные инструменты

Подраздел: 25.140.30 Инструменты, управляемые вручную

Раздел: Электроэнергия

Подраздел: 25 МАШИНОСТРОЕНИЕ

Подраздел: 25.140 Ручные инструменты

Подраздел: 25.140.30 Инструменты, управляемые вручную

Читать также: Как определить сечение кабеля на глаз

Стоимость

Ну а теперь о самом печальном – цене. Даже на Амазоне полный наборчик таких ключей на сегодняшний момент стоит со скидкой не менее 250$.

Представьте, сколько запрашивают наши перекупщики и дилеры.

За такие деньги чудо-ключи должны иметь встроенный моторчик на батарейках и крутить гайки самостоятельно

Безусловно, если вам по специфике работы (верхолазные, ремонт эксклюзивных движков) никак не обойтись без всех тех фич, которые были рассмотрены выше, задуматься о покупке данного набора реально стоит.

Ключи на самом деле хорошие и что важно, от хорошего, зарекомендовавшего себя производителя. Если же вы простой работяга, который иногда самостоятельно ремонтирует авто или занимается мелким строительством, то и обычных современных рожковых ключей вам будет вполне достаточно

Благо конкуренции на этом рынке в нынешних условиях хватает

Если же вы простой работяга, который иногда самостоятельно ремонтирует авто или занимается мелким строительством, то и обычных современных рожковых ключей вам будет вполне достаточно. Благо конкуренции на этом рынке в нынешних условиях хватает

Не превращайтесь в того, кто до сих пор пользуется ржавыми ключами из СССР, гордится что они достались ему от деда и каждый раз вспоминает, какая все-таки была крепкая сталь в союзе.

https://youtube.com/watch?v=ES7xlzMnjBw%3F

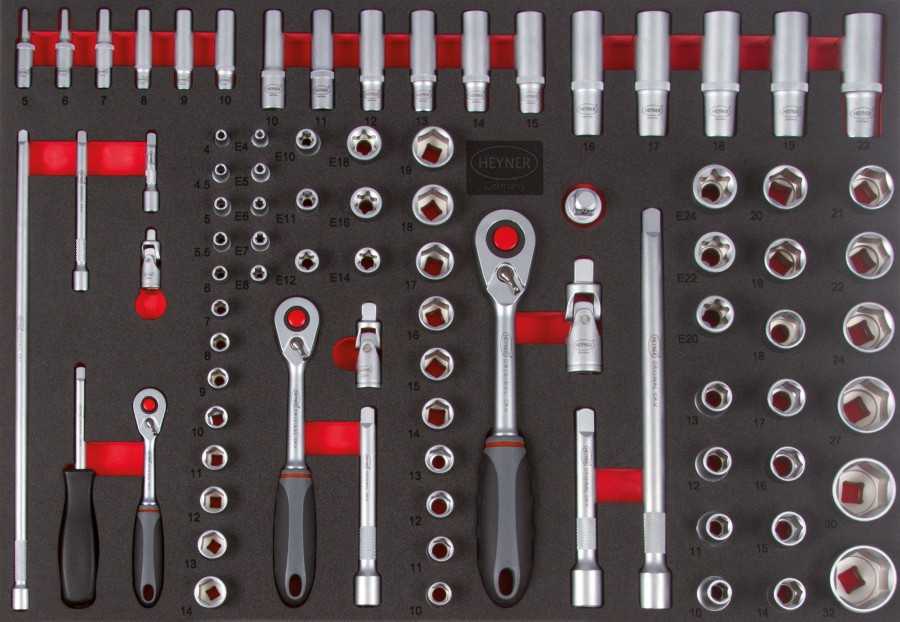

Наборы гаечных ключей

Виды и характеристики для сравнения ключей, предоставленные выше, помогут определиться с выбором необходимого инструмента. Однако гораздо проще держать при себе наборы из таких приспособлений разного типа и формата.

Какие ключи лучше выбрать? Всё зависит от специфики вашей деятельности, и других параметров. Например, при покупке инструментов лучше ориентироваться не на стоимость, а на качество используемых материалов – только так изделие прослужит своему владельцу верой и правдой долгие годы, а не сломается после двух месяцев эксплуатации.

В средне укомплектованный набор входят:

• Рожковые
• Накидные
• Комбинированные

Именно поэтому в наборах вы найдете разные насадки, и увеличить диапазон работы. Немаловажным фактором будет наличие торцевых ключей, полезных при работе в углублениях, например, если нужно открутить болт в колесе автомобиля.

ПРИЛОЖЕНИЕ 1 (рекомендуемое). РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ

ПРИЛОЖЕНИЕ 1 Рекомендуемое

С зевом10 мм	С зевом 10 мм

Примечание. Середина дуги радиуса должна находиться в точке пересечения осей рукоятки и зева.

2,5	7	—	4	0,5	5	1	9	10	3,0	—	—	10	5
3,2	8	5
4,0	10
5,0	12	6
5,5	13	6	10	14	4,0	14	7
6,0	14	7	2	11
7,0	15	12
8,0	20	8	1,0	7	13	15	4,5	15	8
9,0	21	9	15	17	5,0	17	9
10,0	22	10	8	3	16	19	6,0	19	10
11,0	24	19	12	9	17	21	7,0	13	6	21	11
12,0	26	20	13	10	19	23	8,0	14	23	12
13,0	28	21	14	20	24	24
14,0	30	22	15	11	4	21	26	9,0	15	26	13
15,0	32	24	16	12	23	27	10,0	17	7	27	14
16,0	34	26	13	24	28	18	28	15
17,0	35	27	17	25	29	29
18,0	39	29	18	14	27	28	11,0	19	31	16
19,0	42	31	19	28	32	12,0	20	32
21,0	45	33	20	15	5	34	14,0	21	8	34	17
22,0	46	34	21	31	35	15,0	22	35	18
24,0	50	38	23	16	33	38	16,0	24	9	38	19
27,0	55	41	26	2,0	18	38	41	17,0	26	10	41	20
30,0	62	46	28	19	6	42	44	19,0	28	11	44	22
32,0	65	48	30	20	45	47	21,0	29	12	47	24
34,0	70	51	32	22	7	48	50	22,0	31	13	50	25
36,0	75	54	34	23	50	52	33	52	26
41,0	85	61	38	26	55	60	24,0	36	14	60	30
46,0	95	68	42	29	8	62	65	26,0	40	15	65	32
50,0	102	74	46	31	67	72	28,0	43	16	72	36
55,0	112	81	51	3,0	34	9	73	77	32,0	47	18	77	38
60,0	122	88	55	37	81	83	37,0	51	20	83	42
65,0	132	95	60	40	10	88	90	43,0	55	22	90	45
70,0	142	102	65	42	95	97	48,0	58	24	97	48
75,0	152	109	68	45	11	103	100	53,0	62	26	100	50
80,0	165	116	72	48	112	110	58,0	66	30	110	55
85,0	175	123	77	51	120	120	63,0	70	34	120	60

(Измененная редакция, Изм. N 1, 2).

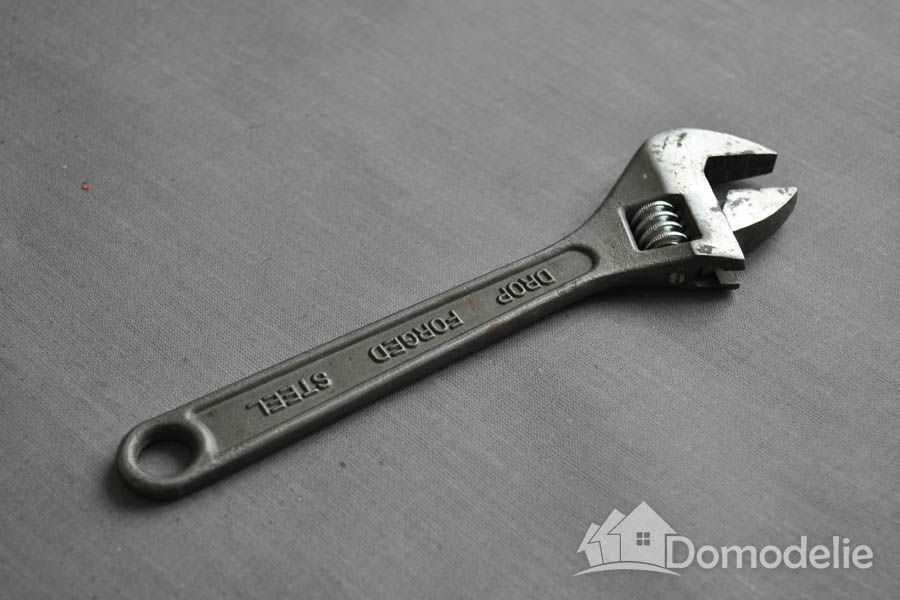

Разводной гаечный ключ

Его особенностью, как уже было сказано, является возможность изменения ширины охвата рабочей зоны. А так это, можно сказать, разновидность рожкового инструмента. Он имеет достаточно большую, увесистую головку, один рог которой неподвижен, а другой может менять положение благодаря подвижной каретке, с которой соединен. Разводной гаечный ключ фото частенько используется в быту, поскольку заменяет небольшой набор обычных рожковых или комбинированных, но из-за своей массивности и относительной сложности устройства удобен далеко не всегда. Такой инструмент не способен так же крепко держать деталь, как это делает обычный рожковый, к тому же механизм передвижения рога со временем стирается, и сила фиксации уменьшается еще больше.

Разновидности и их нюансы

Самым распространенным видом ключей является двухсторонний. Рукоятка его может быть прямой или изогнутой. Размер ключа соответствует размеру гайки, иначе эксплуатация его будет не долгой, так как сотрутся зубья. Кроме достоинств, не обошлось и без недостатка. Для удобного применения ключа необходим свободный доступ к крепежу со всех сторон.

Головка ключа может иметь 6 или 12 гранный профиль, при большем их количестве изменится угол поворота в меньшую сторону и повысится комфортность работы. Шестигранники лучше захватывают гайку и практически не смазывают углы крепления.

Изогнутый накидной ключ более удобен и универсален, что делает его популярнее прямого. S-образные ключи с шарниром (храповиком) достойны отдельного внимания.

Используя накидной инструмент в труднодоступных местах, можно совсем забыть о рожковых, но ключи с трещоткой смогут заменить и их, так как нет необходимости их каждый раз перекидывать после прокручивания.

Достаточно небольшого угла вращения, чтобы зафиксировать гайку, что также относится к его неоспоримым достоинствам. В трещотке могут располагаться зубья в количестве 72 штук. Но для поворота ключа будет достаточно установить его под наклоном 5 град.

Понятие и основные характеристики

Гаечный ключ — инструмент, предназначенный для соединения и разъединения резьбового крепежного соединения посредством вращения деталей, имеющих резьбу — гаек, болтов, труб и т. д..

Для закручивания (раскручивания) детали применяется внешнее усилие, создаваемое мускульной силой человека и прикладываемое к объекту. Вращающий момент равняется произведению радиус-вектора, проведенного от оси вращения к точке приложения усилия, на вектор силы. Увеличение вращающего момента достигается путем удлинения длины рукоятки инструмента и повышением максимальной прикладываемой силы, которая напрямую зависит от физических возможностей человека.

Для наилучшей передачи вращающего момента необходимо, чтобы рабочий профиль ключа плотно прилегал к поверхности детали, но не повреждал ее во время приложения усилия и не повреждался сам. Твердость рабочего профиля достигается путем изготовления ключей из особого материала (инструментальной стали с добавлением ванадия и хрома). Твердость рабочего профиля инструмента стандартизирована в национальных и международных системах стандартизации.

Одним из основных параметров гаечного ключа является размер зева — расстояния между губками ключа либо ширины отверстия. Размер является стандартизированным, в метрической системе счета он измеряется в миллиметрах. Бытовая фраза «ключ на 10» означает, что расстояние между губками составляет 10 мм. В странах с английской системой мер размер измеряется в дюймах. Размеры и допустимые отклонения между губками также стандартизованы в международных и национальных системах стандартизации.
