Работа с нивелиром

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

Иллюстрация	Описание действия
	Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
	Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
	Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

Иллюстрация
Описание действия

Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.

Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.

А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора

Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

Иллюстрация	Описание действия
	Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
	А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

Иллюстрация	Описание действия
	Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
	Фиксируем данные.
	После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Нивелир: это многопрофильный прибор, используемый в строительстве

Такие приспособления являются очень полезными в строительстве, они используются для выполнения разных задач. С помощью данного инструмента можно организовать работу по нанесению облицовочного материала на любую поверхность.

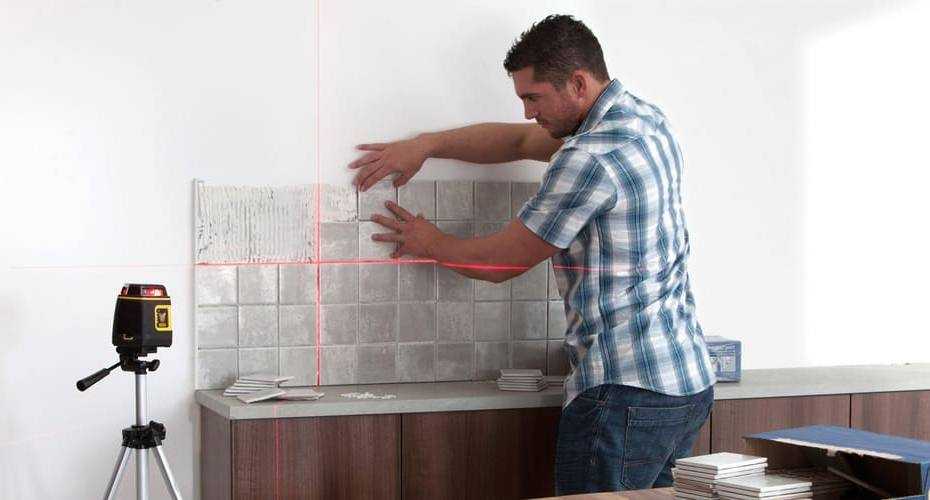

Это устройство также применяется опытными мастерами во время плиточной кладки. С его помощью гораздо проще выдерживать ровные линии, чем и обуславливается спрос на данное приспособление в строительной среде. Однако стоит сказать, что для облицовки рабочей поверхности плиткой понадобится инструмент, который рассекает луч на отдельные перпендикулярные пучки.

Нивелиры используют не только для строительства зданий, но и во время работ по внутренней отделке помещений.

Нивелир – это универсальное устройство, которое может предназначаться и для других задач. Рассмотрим, в каких случаях используется этот прибор, помимо вышеперечисленных:

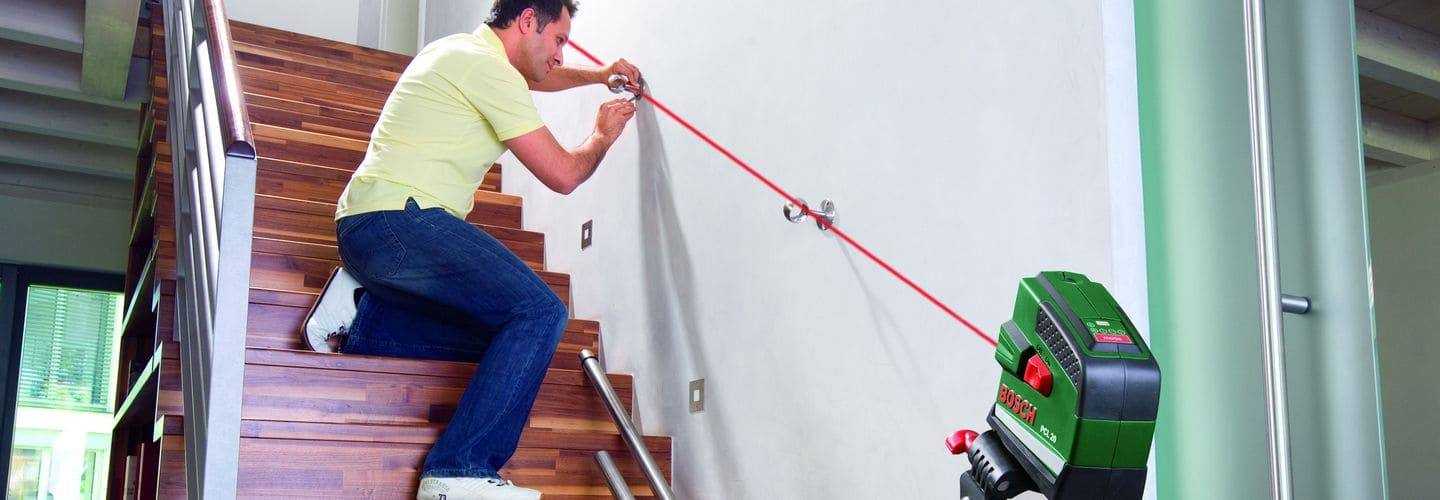

• для отделки лестничных маршей;
• монтажа различной бытовой техники;
• сборки и установки мебели.

Таким образом, эксплуатационная сфера устройства довольно широка. Работать с нивелиром не так сложно, как кажется на первый взгляд, – достаточно понять принципы функционирования прибора.

Советы редакции Zuzako по выбору надёжных лазерных уровней разного типа

При проведении ремонта и возведении любого здания опытные мастера обязательно пользуются контрольным инструментом под названием «лазерный уровень». Но для того чтобы купить качественный, функциональный и надёжный агрегат, подходите к выбору тщательно и ответственно.

Если вы занимаетесь строительством и ремонтом на бытовом уровне, то в таком случае смело приобретайте не слишком дорогую модель, так как её характеристик будет вполне достаточно для домашнего использования.  А вот когда речь идёт о строительстве и ремонте в значительных масштабах, то тогда выбирайте из агрегатов, представленных в нашем топе, разделе профессиональных.

Выбирая устройство, обязательно обращайте внимание на следующие характеристики:

• погрешность проекции;
• дальность действия;
• характеристики лазера;
• особенности самовыравнивания;
• источник питания;
• температура внешней среды, необходимой для нормальной работы;
• защищённость корпуса;
• комплектация;
• фирма-производитель.

Что касается стоимости, то не всегда дешёвые модели отличаются плохим качеством. В этом вы можете убедиться, взглянув на наш рейтинг.

Простые и ротационные точечные модели

Ротационный лазерный уровень функционирует по тому же принципу, что и все остальные. При этом устройство оснащено электромотором, который позволяет перемещать приспособление плавнее и быстрее. Агрегаты отличаются такими достоинствами, как возможность проводить измерения на все 360 градусов, в 3 разных плоскостях, а также управлять моделью с помощью пульта. Выбирать простой или ротационный уровень следует по тому же принципу, что и остальные.

Линейные и комбинированные модели

Линейные уровни проецируют отдельные и пересекающиеся линии и плоскости. Комбинированные модели также относятся к линейным. При этом они способны проецировать дополнительно несколько точек, как точечные модели. Линейные и комбинированные устройства считаются самыми распространёнными моделями. Они отличаются функциональностью, а также практически все оснащены функцией самовыравнивания.

Сегодня в специализированных магазинах представлен широкий выбор лазерных уровней. Сказать, какой прибор считается самым лучшим, невозможно. Ведь каждое приспособление используется для решения определённых задач. При выборе огромную роль играет функциональность и технические характеристики уровней. Если вам нужен лазерный уровень для периодичных работ, то выбирайте из более дешёвых моделей, а вот для профессиональной деятельности подойдут только мощные и функциональные приборы.

Как всегда, выбор всегда остаётся за вами. Надеемся, что статья расширит ваши знания о лазерных уровнях и поможет сделать правильный выбор.

Удачных вам покупок!

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Порядок измерения превышения точки

Перед отстрелом точки помощник должен установить рейку как можно ближе к контрольному колышку, мягко оперев ее на прилегающий грунт. Рейку во время измерений нужно держать недвижимо и строго вертикально, используя для выравнивания отвес или круглый пузырьковый уровень.

Нивелир нужно повернуть в сторону рейки так, чтобы вертикальная ось сетки расположилась точно по ее центру. После этого путем вращения оптического винта нужно настроить резкость изображения, чтобы метки на рейке были отчетливо видны. Затем нужно подстроить резкость отображения сетки, вращая кольцо на окуляре.

Чтобы определить превышение, необходимо отметить номер сегмента, на котором расположилась вертикальная ось, а затем посчитать, сколько от начала сегмента до оси целых чёрных и белых промежутков. Дописав после номера сегмента это значение, вы получите возвышение в сантиметрах. Если нужна более высокая точность, после возвышения ставится запятая, затем помощник перемещает ползунок так, чтобы его край точно совпал с горизонтальной осью и передает число дополнительных миллиметров, которое записывается после запятой.

Можно обойтись и без ползунка. Если горизонтальная ось расположилась точно посередине белой или чёрной метки, добавляют три миллиметра, если в нижней четверти — один или два, если в верхней четверти — четыре. Такого визуального определения для строительства более чем достаточно.

Какие работы выполняются во время проведения геодезии земельного участка

В нижеприведённый список включены те работы, которые осуществляются геодезистами в подавляющем большинстве случаев, а именно:

1. Исследуется и изучается ландшафт местности. Другими словами, выясняется, присутствуют ли на земельном участке возвышенности, впадины, например, овраги, или водные объекты.
2. Рассчитывается площадь участка земли, предназначенного для будущей стройки.
3. Определяется, где проходят места межевых границ участка. Это помогает точнее определить пределы земли, предназначенной для проведения строительных работ, чтобы не затронуть чужую землю и, таким образом, не нарушить права владельцев соседних участков земли.
4. Выявляются места, где проходят поворотные точки.
5. Осуществляется съёмка объектов, например, сооружений или зданий, уже присутствующих на участке, подвергаемом геодезической съёмке.
6. Делается геодезия инженерных коммуникаций, существующих на исследуемом участке земли. Это проводится для того, чтобы учесть их расположение при выполнении дальнейших строительных работ, например, для того, чтобы не причинить коммуникациям какой-либо ущерб.

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм

В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния

Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта

Как пользоваться оптическим нивелиром?

Комплект оптического нивелира состоит из штатива, рейки с делениями в миллиметрах на одной стороне и сантиметрах с другой, а также самого нивелира.

• 1 шаг. Для начала необходимо выбрать место для установки нивелира. Самым удобный считается расположение в центре измеряемой площадки. На выбранном месте устанавливается штатив. Для достижения ровного горизонтального положения необходимо ослабить зажимы ножек штатива, установить площадку (головку) штатива на необходимую высоту и закрутить винты.
• 2 шаг. Нивелир устанавливается и закрепляется становым винтом на штатив. Вращая подъемные винты нивелира, с помощью уровня достигается горизонтальное положение прибора.
• 3 шаг. Осталось произвести фокусировку. Для этого зрительную трубу необходимо навести на рейку и вращая фокусировочный винт получить максимально резкое изображения, окулярным кольцом настраивается фокусировка сетки нитей. Если необходимо измерить расстояние от одной точки до другой или вынести оси здания, то проводится центрирование. Для этого нивелир устанавливается над точкой, а за становый винт подвешивается отвес. Нивелир смещается по головке штатива, при этом отвес должен находится над точкой, потом прибор закрепляют.
• 4 шаг. После установки и настройки прибора можно переходить к изысканиям. Нивелирная рейка устанавливается на начальную точку (или высотный репер), производится снятие отсчета по средней нити сетки нитей нивелира. Отсчет записывается в полевой журнал. Далее рейка переносится на измеряемую точку, повторяется процедура снятия и записи отсчета. Разница между отсчетами начальной и измеряемой точки и будет составлять превышение.

Лучший лазерный нивелир 360 градусов

Корпус выполнен из металла, только верхняя часть сделана из жесткого, прочного пластика.

Прибор без остановок может проработать около 10 часов.

Установлен компенсатор на магнитных демпферах. Он быстро возвращается в исходное положение даже после сильных толчков. Предусмотрена автоматическая блокировка маятника.

Читать далее: Какую мультиварку выбрать, рейтинг лучших

Характеристики:

• Рабочее расстояние – 50 м.
• Количество лучей – 5 шт.
• Точность нивелирования – ± 0,1 мм/м.
• Диапазон рабочих температур – от -10 до 35 ˚ С.
• Время непрерывной работы – 10 ч.
• Резьба под штатив – 5/8″.

Плюсы:

• Максимальная функциональность. Поворотный лимб и полноценный отвес – эти функции также есть у модели.
• Четкость линий. Толщина красных плоскостей составляет около 1,5 мм.

Минусы

• Отсутствие возможности крепления. Есть только одна стандартная резьба – 5/8 дюйма.
• Габариты. Относится больше к громоздким изделиям.

Отличие от уровня

Уровень и нивелир в понимании большинства обывателей являются идентичным инструментом. Более того, даже строители подчас называют этими терминами один и тот же прибор. Грубой ошибки в этом нет, так как, действительно, эти инструменты работают по схожим принципам и решают примерно одинаковые задачи. И все же для более ясного представления об этих приспособлениях следует определиться, чем отличается уровень?

Нивелир, к примеру, это прибор, который способен работать с одной точкой опоры, вращаясь по всей остальной окружности. В свою очередь, действие уровня распространяется лишь на две точки, между которыми и прокладывается нужная горизонталь. Опять же, строгого разграничения в этих устройствах проводить не стоит, поскольку они оба могут быть задействованы при решении аналогичных задач, но при работе на разных по масштабу и сложности объектах.

Правовые основы геодезии

Деятельность геодезистов, с точки зрения соблюдения ими юридических актов, регулируется с помощью Конституции РФ, закона о геодезии и картографии и некоторыми другими подзаконными актами. Благодаря этим законам государством устанавливается то, как организуются геодезические съёмки местности, какие правила следует выполнять во время их проведения и каких технических требований необходимо придерживаться.

Большая часть правовых норм утверждается государственным органом в области картографии и геодезии, действующим на федеральном уровне. Субъекты, осуществляющие геодезическую деятельность, обязаны соблюдать эти нормы при выполнении измерительных работ. Государство осуществляет надзор за специалистами и организациями, занимающимися предоставлением геодезических услуг, и применяет негативные санкции к нарушителям в виде наказаний, закреплённых в соответствующих статьях и положениях Уголовного кодекса и Кодекса об административных правонарушениях.

Самовыравнивание и наклонная плоскость

Одной из отличительных черт современного лазерного уровня является функция самовыравнивания. Она в разы облегчает настройку и работу с нивелиром. Более дешевые модели лазерных уровней можно встретить на прилавках магазинов до сих пор, они настраиваются с помощью пузырькового уровня на корпусе нивелира. Естественно, если вы перенесете нивелир на другое место, то настраивать его придется снова. Согласитесь, гораздо проще, когда ваш лазерный нивелир будет выравниваться сам в течении нескольких секунд, это гораздо ускорит рабочий процесс, кроме того, если самовыравнивающийся лазерный нивелир не сломан, точность измерений будет всегда на высоте.

Более профессиональные модели оснащены также функцией наклонной плоскости, для этого в настройках прибора задается необходимый угол и плоскость будет проецироваться на поверхность именно под этим углом.

4.4.1. Разбивка линии заданного уклона с помощью нивелира

Горизонтальным лучом визирования

Проектную отметку НВконечной точки В вычисляют по формуле:

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:

,

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:

Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).

Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d1, d2,d3….dkот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:

,

где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i

– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.

Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок

Пример.

Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d1, d2, d3,d4, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и НА= 50,00 м.

От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.

Зная отметку исходной точки А и длину линии, вычисляют проектную отметку НВконечной точки В:

и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:

,

тогда отсчет по рейке в точке «В» будет равен:

Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .

В нашем примере отсчеты на последующих точках от начала должны убывать.

Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.

Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.

Наклонным лучом визирования

При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Для чего нужен нивелир?

Как правило, нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

• размечают строительную площадку под фундамент будущего здания;
• выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, а также монтажа ограды, строительства беседки либо парника;
• осуществляют распланировку садовых дорожек, тротуаров, площадок;
• выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

1. размечают линии прокладки коммуникаций;
2. контролируют горизонтальность пола, а также вертикальное положение стен и перегородок;
3. проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;
4. устанавливают оконные и дверные блоки;
5. монтируют встроенную мебель и т.д.

Как используют нивелир? Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.

Инструкция по эксплуатации

Типовые нивелиры готовятся к работе следующим образом:

1. Предварительно настройте окуляр трубы: наведите на крупный и хорошо освещённый предмет и поэкспериментируйте с настройками;
2. Зафиксируйте штатив, выдвинув опоры на требующуюся длину;
3. Установите нивелирную трубу, поэтапно отрегулируйте её положение до точного горизонтального с помощью пузырьковых уровней;
4. Приступайте к замеру и фиксированию наблюдений согласно выбранному методу нивелировки.

Если вас интересует вопрос, как проверить оптический нивелир самостоятельно, советуем ознакомиться со следующими видео:

BOSCH GOL 26D – полная комплектация для работы

Измерительный прибор великолепного качества изготовления. Снабжён отличной немецкой оптикой. Диаметр и степень увеличения дают прекрасное изображение картинки в нормальную и облачную погоду.

Предусмотрена плавная ручная регулировка фокуса под физиологические особенности отдельного человека. Встроен защитный механизм фиксации компенсатора при транспортировке нивелира.

Плюсы:

• Отличная просветлённая оптика, качественное изображение.
• Великолепная точность измерений на строительной площадке.
• Качество сборки, полная комплектация для начала работы.

Минусы:

• Поставляется без кейса.
• Высоковата цена, но оправдывается возможностями прибора.

GEOBOX N7-26 – нивелир с прекрасной защитой

Модель оптического нивелира спроектирована и предназначена для работ в тяжёлых условиях производства и полевых работах. Это обеспечивается прочным корпусом из высококачественного металла и системой защиты от пыли, грязи и воды.

Качество изображения картинки, чёткость и контрастность мелких деталей обязаны оптической системе с повышенным увеличением и малой потерей светового потока.

Плюсы:

• Устойчив к падениям с небольшой высоты и вибрациям.
• Прекрасно работает в дождь и мокрый снег.
• Прошёл поверку и сертификацию.

Минусы:

• Рейка и штатив за отдельную плату.
• Светлая и маркая поверхность.
