Электрика на даче: особенности монтажа

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

обычный строительный уровень;
водный или лазерный уровень;
строительный карандаш;
отбивочная нить;
рулетка.

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

Разметка.
Штробление.
Установка подрозетников и распредкоробок.
Прокладка кабеля.
Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: .

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

С помощью перфоратора с насадкой «долото» или «шило».
Штроборезом.
Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов

С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами

На этом этапе важно проложить правильное количество проводов, для всех электроприёмников

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

Электромонтаж наружного освещения

Наружное освещение участка — важнейшая часть территории частного дома. Наиболее трудоемкая часть работ при его организации – планирование. На данном этапе учитываются следующие параметры:

Территориальный ландшафт, на котором находится домовладение
Длина и ширина участка
Главные точки нагрузки электросети (те места, где будет стоять больше всего осветительных приборов)

Ну и кроме этого, для организации наружного освещения важно подобрать светильники с наличием защиты от влаги. Опыт и профессиональная квалификация наших специалистов позволяют им выполнять работы любого характера

К примеру, одним из наиболее популярных пожеланий клиентов является потребность в автоматизированной системе освещения. Её наличие позволяет экономить электроэнергию. Она работает следующим образом: свет включается только при появлении человека в зоне действия фотоэлемента, а после выхода из неё тут же выключается. Это очень удобно, так как позволяет запрограммировать работу освещения в строго определенные часы – в темное время суток

Опыт и профессиональная квалификация наших специалистов позволяют им выполнять работы любого характера. К примеру, одним из наиболее популярных пожеланий клиентов является потребность в автоматизированной системе освещения. Её наличие позволяет экономить электроэнергию. Она работает следующим образом: свет включается только при появлении человека в зоне действия фотоэлемента, а после выхода из неё тут же выключается. Это очень удобно, так как позволяет запрограммировать работу освещения в строго определенные часы – в темное время суток.

Как планировать ветки проводки?

Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.

Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.

При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.

После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.

Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.

Перед прокладкой электросети эти коробки размещаются на планировке.

Как планировать ветки проводки?

Перед прокладкой электросети эти коробки размещаются на планировке.

Лучшие газовые обогреватели для дачи

Главное достоинство газовых моделей – универсальность. Если для работы электрических обогревателей вам обязательно потребуется розетка, то для подключения баллона с газом можно пойти на террасу, в сад и даже на природу вдалеке от благ цивилизации. Высокая эффективность, экономичность, мобильность – главные достоинства газовых обогревателей. Да и стоимость у них не слишком высока. Но стоит также учитывать затраты на расходники.

1. Hyundai H-HG3-25-UI777

Надёжный газовый обогреватель, подходящий и для открытых, и для закрытых объектов. Он оснащён парой складных ножек, а также решёткой грилем, которую можно использовать в том числе и для приготовления еды в металлической посуде. Устройство подключается к баллонам через 8-миллиметровое соединение.Шланг и редуктор к H-HG3-25-UI777 необходимо покупать отдельно.

Достоинства:

вес всего 1 килограмм;
удобство транспортировки;
расход газа 0.22 кг/час;
площадь обогрева 20-40 м2;
функция газ-контроля.

Недостатки:

незначительные за свою цену.

2. Timberk TGH 4200 SM1

Для отопления большой площади (от 30 до 60 квадратных метров) рекомендуем купить газовый обогреватель Timberk TGH 4200 SM1. На эту модель производитель предлагает внушительную 5-летнюю гарантию, что свидетельствует о её надёжности. При выборе максимальной мощности устройство способно непрерывно обеспечивать отопление в течение 17 часов. Для удобства внутри прибора организовано пространство под баллон (весом не более 5 кг). За счёт колёсной базы обогреватель можно легко перемещать.

Достоинства:

защита от опрокидывания;
быстрый разогрев;
контроль содержания кислорода;
отключение при затухании;
место для установки баллона;
время непрерывной работы.

3. Bartolini Pullover K

Завершает категорию самый экономичный прибор рейтинга с расходом газа в 210 г/ч. Итальянский дизайн и европейское качество – вот что предлагает Pullover K. Но и цена на продукцию Bartolini соответствующая – от 11 350 рублей за обозреваемую модель. Но за эту сумму всё необходимое (за исключением баллона с газом) уже есть в комплекте.

Управление газовой печью механическое. Газ здесь поджигается автоматически. Если пламя затухает (например, на природе или из-за сквозняка в доме), то подача газа перекрывается. Аналогично другим премиальным приборам в классе, обогреватель Pullover K защищён от опрокидывания.

Достоинства:

повышенная безопасность;
высокое качество деталей;
минимальный расход;
эффективность обогрева;
фирменный дизайн;
автоматический розжиг.

Недостатки:

немаленький ценник.

Масляные тепловые пушки

Масляные модели, если судить по конструкции, схожи с обычными, но в качестве теплоносителя в них применяется циркулирующее масло. Они хорошо справляются со своей главной задачей (обогревом), мобильны, бесшумны и потребляют минимум электричества. Энергия расходуется на нагрев масла лишь после включения, а потом радиатор просто поддерживает температурный режим.

КЕРОСИНОВЫЙ ОБОГРЕВАТЕЛЬ KERONA WKH-3300

Характеристики прибора:

Страна-изготовитель — Корея.
Тип — керосиновый.
Площадь обогрева — 15 м2.
Весит — 6.1 кг.

Если вам нужен обогреватель для дачи, то в первую очередь стоит обратить внимание на модификацию Kerona WKH-3300. Это универсальный инфракрасный обогреватель, который не только согреет зимой на загородном участке, но и поможет разогреть еду, если вы возьмите его с собой на пикник

Достоинства:

большой бак для топлива;
экономный обогреватель для дачи (расходует мало керосина);
благодаря съемной верхней крышке можно эксплуатировать устройство в качестве походной печки для разогрева еды и кипячения жидкости.

Недостатки:

можно использовать только в маленьких помещениях, не может обогреть большую площадь.

КЕРОСИНОВЫЙ ОБОГРЕВАТЕЛЬ УМНИЦА ОК3-3КВТ-В

Характеристики прибора:

Страна-изготовитель — Китай.
Тип — керосиновый.
Площадь обогрева — 15 м2.
Весит — 5.2 кг.

Умница ОК3-3КВТ-В — модификация керосинового обогревателя, которая применяется для прогревания комнат, гаражей, теплиц, маленьких производственных помещений и т.д. Еще устройство можно эксплуатировать в качестве печек для разогрева или приготовления еды.

Достоинства:

датчик уровня топлива;
можно регулировать мощность прогревания;
автоматического типа отключение при опрокидывании.

Недостатки:

во время розжига и выключения устройства (тушения) ощущается запах керосина;
нужно смотреть за уровнем топлива.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:

Электромонтаж

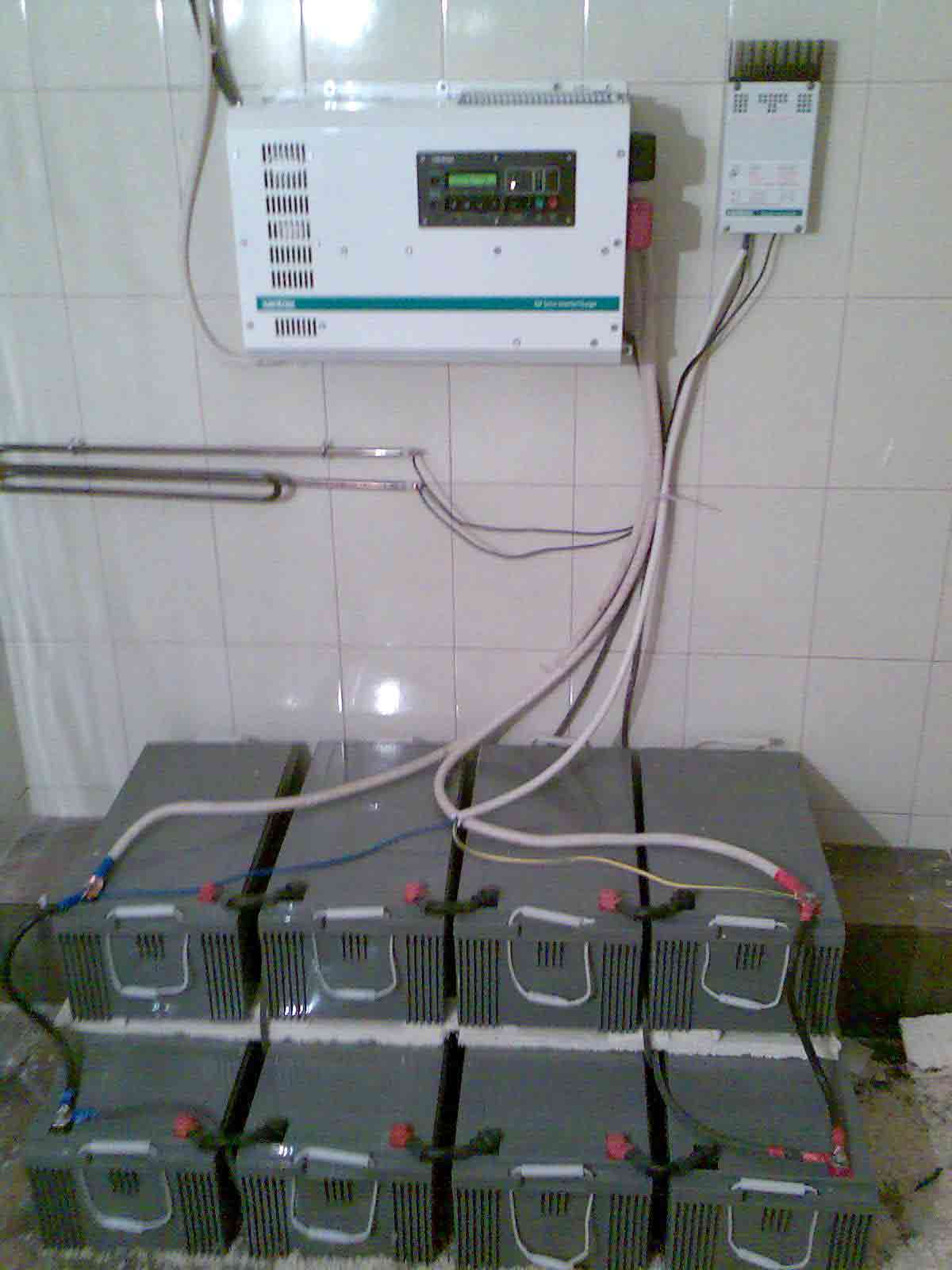

№4. Инверторные аккумуляторные батареи для дачи

Аккумуляторные батареи могут использоваться для накопления энергии от различного рода генераторов, но порой используются и как самостоятельный источник энергии. Естественно, рассматривать этот вариант как способ постоянно питать участок электричеством не стоит, но вот в качестве резервного он пойдет. Если вдруг свет выключат, топливо для генератора закончится или долго не будет солнечных дней, то минимально необходимый набор электроприборов запитать можно будет.

Инверторный аккумулятор подключают к общей электросистеме дома, он заряжается от сети центрального электроснабжения, а когда возникают перебои с электричеством, он сам отдает энергию.

Параметры аккумуляторной батареи подбирают в зависимости от потребностей, принимая во внимание то, сколько энергии потребляют электроприборы в доме и на какой период возможно отключение электричества. Например, если необходима батарея, которая даст 3 кВт электроэнергии, а учитывая потери при преобразовании в инверторе (10%) это 3,3 кВт, при напряжении на выходе 12 В необходим будет аккумулятор 275 А*час или 2 по 150 А*ч

При выборе аккумулятора учитывайте число циклов заряда/разряда (чем больше, тем лучше), отдавайте предпочтение моделям с максимальным сроком службы и лучше не используйте автомобильные аккумуляторы, вопреки тому, что по всем параметрам они, казалось бы, подходят – для их безопасной эксплуатации нужны специфические условия.

Способы прокладки кабеля

Электросеть на даче состоит из внутренней и внешней части. Есть 2 метода прокладки внешнего кабеля: воздушный и подземный.

Воздушный

Проводка на даче воздушным путем осуществляется 2 методами. В первом случае кабель СИП (самонесущий изолированный провод) напрямую соединяет ЛЭП и фасад дома. Во втором случае от централизованной электросети к фасаду прокладывают металлический трос, а уже к нему фиксируют любой провод. И в том и в другом случае необходимо использовать изолирующий крепеж для монтажа токопроводящих жил.

При установке учитывается следующее.

Максимальная дистанция от столба ЛЭП до дома составляет 25 м. Если расстояние больше, необходимо ставить дополнительные опоры.
Нужно тщательно рассчитать несущую способность кабеля и учесть, что зимой нагрузка из-за наледи будет выше.
Ультрафиолет постепенно разрушает изоляционную оболочку провода. Рекомендуется использовать дополнительную защиту – гофру.
Расстояние провода до земли должно быть не менее 6 м.

Подземный

Кабель можно уложить под землю. Этот способ более трудоемкий, но кабель в этом случае надежно защищен от внешних воздействий.

Глубина траншеи составляет 70 см. Если кабель укладывают в защитной трубе и расстояние от ЛЭП до щитка не более 5 м, можно выкапывать траншею глубиной в 50 см.
Расстояние между траншеей и фундаментом составляет не менее 60 см. Если провод заводят в дом через фундамент, потребуется дополнительный фрагмент трубы. Отверстие проделывают в фундаменте, под ним кабель укладывать запрещается.
Дистанция между зелеными насаждениями и траншеей составляет 75 см, до канализации или водопровода – 100 см, до газопровода и высоких деревьев – 200 см.
В землю укладывают только бронированный кабель с хорошей изоляционной защитой.

Несмотря на большее количество работ, этот вариант укладки дешевле.

Гриль

Вместо привычного мангала мы рекомендуем купить на дачу электрический или газовый гриль. Они не дымят, безопасны и для вас, и для окружающей среды, а также не требуют лишних манипуляций с розжигом.

Напольный электрический гриль-барбекю Steba VG 400 с большой рабочей поверхностью (53,5 см)

Наиболее компактны электрические грили — некоторые настольные модели можно использовать дома для жарки всего, что попадется под руку. Благодаря таймеру и функции автоматического отключения такой гриль можно смело оставить включенным и заниматься другими делами, не проверяя, пригорели ли продукты. Переносной электрический гриль обычно небольшой, на нем оптимально готовить для 2-3 человек.

Компактный газовый гриль Weber Q 2200

Еще один конкурент классических угольных и дровяных моделей — газовый гриль, который не требует никаких лишних движений для розжига: достаточно нажать на кнопку для его включения. Такой гриль быстро греется, обычно отличается большой рабочей поверхностью, может оснащаться вертелом, крышкой, откидным столиком и т.д. Лучшие модели газовых и электрических грилей мы собрали в отдельной статье.

Схема электропроводки, расчет мощности и выбор проводов

Схему электрической сети необходимо составить заранее. Для этого вычерчивается план дома, на котором отображены линии электропроводки, места для установки розеток, выключателей и осветительных приборов. Также нужно определить места для установки электрического щитка и резервного источника питания. При расчетах необходимого количества провода, оставляется обязательный запас, места разветвлений и подключений.

После того, как схема составлена, все детали электрической сети размечаются внутри помещений, в местах их будущей прокладки и установки

Особое внимание нужно обратить на кухню и ванную комнату, как помещения с повышенной влажностью. Здесь рекомендуется использовать минимальное количество проводки

Выбор электропроводки производится исходя из расчетной мощности будущих потребителей. В настоящее время везде используются медные провода и кабели с качественной изоляцией, обеспечивающей продолжительный срок эксплуатации. Алюминиевые провода недолговечны и не выдерживают повышенных нагрузок. Точно так же подбираются автоматические выключатели и устройства защитного отключения.

Устройство защитного отключения на даче

УЗО реагирует на вероятную утечку и предупреждает удары током. Говорят, что без заземления устройство не имеет смысла. Однако тогда оно срабатывает в момент прикосновения к поломанному устройству, это означает, что оно может работать и без заземления.

Что касается дач, то УЗО рекомендуется ставить на розетки на улице, потому что там влажность намного выше, чем внутри дома, за счёт, к примеру, систем полива. Но так как устройство не самая дешевая вещь, его можно установить только снаружи или одно на всех. Стоит отметить, что если проводка длинная и имеет множество ответвлений, то повышается риск ложных срабатываний.

При выборе УЗО учитываются такие критерии:

Ток утечки (обычно в 30 мА).
Максимальный ток.

Самый большой подбирается на ступень выше АЗ, который защищает её. Если АЗ – 10, то УЗО – 16; если АЗ – 16, то УЗО – 20 и т.д. УЗО для двух линий сразу подбирается по вводному АЗ. То есть, если он равен 32 А, то УЗО — в 40 А.

Разводка — особенности монтажа

Сейчас монтаж электропроводки на даче практически аналогичен тому, что используются в обычных жилых домах.

Наборы компонентов те же самые:

Коробки-подрозетники.
Провода.
Выключатели-автоматы.
Распределительные коробки.
Выключатели, патроны, розетки.
Кабель-каналы, соединители и другие мелкие детали.

Провода требуются с разными сечениями – 2,5 мм² и 1,5 мм². Они нужны для приборов с разным потреблением электроэнергии. Провода с большим сечением — для водонагревателей и бойлеров, с меньшим – для мелкой электроники и освещения как внутри, так и снаружи дома.

Коробки-подрозетники необходимы для выключателей и розеток. Если проводка относится к открытому типу, то в них нет надобности.

Распределители тоже неотъемлемая часть всей системы. Они требуются вне зависимости от того, какого типа проводка в дачном доме планируется.

О необходимости розеток, выключателей и подобных элементов даже нет смысла упоминать, ведь без этого никакая проводка не имеет смысла

Здесь стоит обратить внимание на то, что розетки могут быть для разной силы тока. И для дач лучше выбрать мощнее, чтобы при подключении какой-либо техники с большой мощностью они не плавились

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

3 комнаты.
Кухня;
Корридор;
Бойлер;
Стиральная машинка;
Система теплый пол в 3-х комнатах и кухне;
Электрическая плита;
4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Обеспечение безопасности

Электричество на даче требует соблюдения тех же мер безопасности, что и в многоэтажном доме. Чтобы предупредить возникновение аварийных ситуаций и поражение током, необходимо использовать УЗО, автоматы и заземление.

Заземление

Для обслуживания дачных поселков чаще всего использовался кабель, в котором ноль и заземление совмещены. При его обрыве на корпусах электроприборов накапливается напряжение, что опасно. Поэтому владельцу дачи нужно самостоятельно смонтировать заземляющий контур. Он представляет собой металлический равнобедренный треугольник, на концах которого закреплены электроды. Высота электрода от 2 до 3 м, длина стороны треугольника – от 1 до 3 м. В качестве электрода используется стальной уголок 50*50 мм с толщиной стали не менее 4 мм. Для «стороны» треугольника берут полосу 40*4 мм.

Конструкцию закапывают в землю на расстоянии не ближе 1 м и не дальше 10 м. К электроду, ближайшему к дому, подсоединяют заземляющий провод, выходящий от распредкоробки.

Защитная автоматика

Чтобы защитить эклектическую сеть от перегрузок, а оборудование – от замыкания и перегорания изоляции, используются защитные устройства.

Автоматы защиты – монтируются на каждую группу потребителей отдельно. Модуль при превышении установленного напряжения или силы тока отключает обслуживаемый контур. После восстановления нормальной подачи тока – включает.

УЗО – защитный модуль, который реагирует на токи утечки, возникающие при повреждении изоляции или при обрыве нулевой жилы. УЗО отключает подачу тока на потребителя и тем самым предупреждает возгорание на пробитом участке.

В заключение

Для получения энергии также оборудуют мини-ГЭС, но для этого необходим доступ к источнику воды, поэтому этот способ не нашел распространения. Если загородный дом используется круглый год, то лучше все же вложить деньги в ветрогенератор или солнечные батареи (смотря, что более выгодно), и подстраховаться топливным генератором. Если же дача используется от случаю к случаю, то обойтись можно только генератором, а если электричество на участке все же есть, но просто подают его по графику или с перебоями, то вариант – аккумулятор или бензиновый генератор.
