Как выбрать тепловую завесу для дома и прочих помещений

Подключение прибора Ballu к электричеству

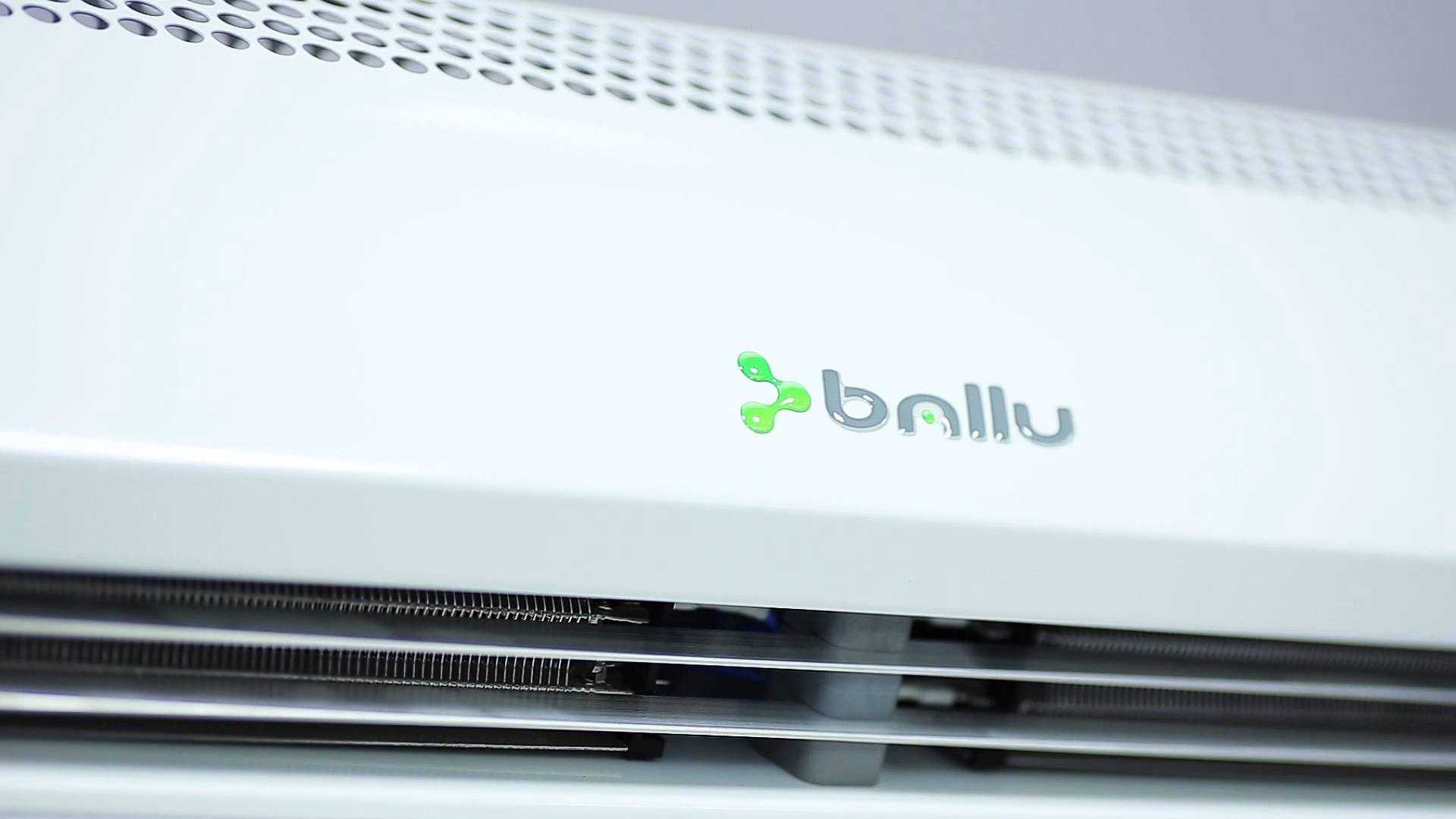

Тепловая завеса Ballu

Подключение к электросети тепловой завесы – это несложный процесс, особенно если имеются навыки. Устройство подсоединяют к отдельному автомату на электрощитке. Для этого применяется медный трехжильный кабель с сечением – 1 кв. мм. Также следует приобрести предохранители. Их разновидность зависит от особенностей работы электросети.

Нюансы, которые возникают при подключении завесы Ballu к электросети:

1. Подбор автомата, силового кабеля производится с учетом параметров, указанных в инструкции.
2. Будьте внимательны к тому, какой тип сети использовать – 200 либо 380 В. Учтите мощность прибора.
3. Датчики и управляющие элементы монтируют вне зоны распространения воздушного потока, выходящего от прибора. Так исключается зависимость в работе терморегулятора и степени нагрева воздуха, идущих через сопло.

Правильный подбор тепловых завес, качество монтажа – это те факторы, от которых напрямую зависит эффективность работы прибора и срок его эксплуатации. При таких условиях устройство создаст максимальный уют и комфортную температуру в любом помещении.

КЭВ-2П112Е, КЭВ-2,5П112Е

КЭВ-3П113Е

Вместо перемычки 1 может быть установлентерморегулятор (отдельная поставочная единица).

КЭВ-4П121ЕКЭВ-5П121Е

Для самостоятельного подключения однофазных завес КЭВ-4П121Е и КЭВ-5П121Е к трехфазной сети 380В необходимо снять перемычки и подключить пятижильный кабель к клеммам A,B,C,N и «земля».

КЭВ-П201Е

КЭВ-П221Е

Для самостоятельного подключения однофазной завесы КЭВ-П221Е к трехфазной сети 380В необходимо снять перемычки и подключить пятижильный кабель к клеммам A,B,C,N и «земля».

КЭВ-П202Е

КЭВ-П222Е

Для самостоятельного подключения однофазной завесы КЭВ-П222Е к трехфазной сети 380В необходимо снять две перемычки, подключить трехфазный кабель к клеммам A,B,C,N и «земля».

КЭВ-П303Е, КЭВ-П302Е, КЭВ-П403Е

КЭВ-П323Е

Для самостоятельного подключения однофазной завесы КЭВ-П323Е к трехфазной сети 380В необходимо снять две перемычки, подключить трехфазный кабель к клеммам A,B,C,N и «земля».

КЭВ-П304Е, КЭВ-П301Е

КЭВ-П305Е

КЭВ-П304Е, КЭВ-П301Е, КЭВ-П402Е, КЭВ-П404Е

КЭВ-П315Е

КЭВ-П306Е

Завеса КЭВ-П306Е состоит из двух модулей завес КЭВ-П305Е, подключенных двумя независимыми силовыми кабелями (внутри корпуса), и дополнительной клеммной колодки. Система управления имеет внутреннюю заводскую коммутацию.

КЭВ-П601Е

КЭВ-П604Е

КЭВ-П603Е, КЭВ-П605Е

Завеса КЭВ-П603Е состоит из двух модулей завес КЭВ-П304Е. Подключение к сети осуществляется двумя независимыми силовыми кабелями. Система управления имеет внутреннюю заводскую коммутацию.

Модель тепловой завесы	КЭВ-2П	КЭВ-2,5П	КЭВ-3П	КЭВ-4П	КЭВ-5П	КЭВ-6П
Автоматический выключатель	220В	220В	220В	220В/380В	220В/380В	220В/380В
16A	16A	16A	25A/10A	40A/10A	40A/16A
Медный кабель(трехфазный)	—	—	—	5х1,0	5х1,0	5х1,5
Медный кабель(однофазный)	3х1,5	3х1,5	3х1,5	3х2,5	3х4,0	3х4,0

Модель тепловой завесы	КЭВ-9П	КЭВ-11П	КЭВ-12П	КЭВ-15П	КЭВ-18П	КЭВ-24П	КЭВ-36П	КЭВ-48П
Автоматический выключатель	380В	380В	380В	380В	380В	380В	380В	380В
25A	25A	25A	40A	40A	63A	63A	100A
Медный кабель(трехфазный)	5х2,5	5х2,5	5х2,5	5х4,0	5х4,0	5х6,0	2x(5х4,0)	2x(5х6,0)
Медный кабель(однофазный)	—	—	—	—	—	—	—	—

Для управления несколькими завесами с одного пульта необходимо соблюдать соответственное подключение силового кабеля к клеммным колодкам всех завес: фаза А ко всем клеммам, имеющим маркировку А, фазу В к В и т.д. В противном случае возможен выход из строя пульта управления.

Электрические схемы завес с водяным источником тепла и завес без источника тепла

Тепловая завеса представляет собой климатическое оборудование, являющееся разновидностью обогрева помещения. Устройство, дизайн, характеристики таких приборов различны, но все приборы имеют единый принцип действия. Процесс подключения и выбора тепловой завесы требует особого внимания, так как от этого зависит безопасная и эффективная эксплуатация.

Как установить своими руками?

Водяные тепловые завесы, точно так же как и воздушные, можно устанавливать в горизонтальном или вертикальном положении. Поскольку завесы выпускаются различной длины, то выполнять монтаж на входную дверь или окно можно в ряд, используя несколько устройств. Подключение данной системы имеет простую схему, состоящую из следующих элементов:

• тепловой завесы;
• фильтра грубой очистки;
• воздушника;
• обратного клапана;
• отсекающего крана;
• насоса;
• котла.

После составления схемы осуществляют монтаж завес, предварительно разметив места для крепления кронштейнов, на которые будет установлено оборудование. Кронштейны необходимо размещать равномерно, учитывая размеры дверного проема. Расстояние между верхним краем завесы и стеной или потолком должно составлять не менее 30 см. Это нужно для того, чтобы теплый воздух мог беспрепятственно перемещаться в помещении.

После того как кронштейны зафиксированы, приступают непосредственно к креплению тепловой завесы, используя для этого болты. Поскольку все присоединительные патрубки располагаются на одном уровне, рекомендуется дополнительно устанавливать удлинитель (до 5 см). Это в дальнейшем облегчит монтажные работы. На удлинители устанавливаются быстроразъемные соединения, они нужны для простоты присоединения или отсоединения завесы.

Что же касается прокладывания магистрального трубопровода, то его можно выполнять по чердачному перекрытию, сохраняя целостность стен. Для этого следует сделать под каждую тепловую завесу по два отверстия, через них будет осуществлено присоединение «обратки» теплоносителя к патрубкам магистрального трубопровода. После установки отсекающего вентиля нужно присоединить завесы к системе, используя фитинги и трубы из полипропилена, диаметром до 25 мм.

Завершается монтаж заполнением системы водой и проверкой рабочего давления, избыточный воздух стравливается через сбросные вентили. Затем необходимо проверить герметичность всех стыков и запустить систему в работу.

Помогла ли вам статья?

ПомоглаНе нравится

Виды тепловых завес

Объединяет все модели разных типов главный общий узел — воздуховод с направляющими пластинами. С его помощью к проёму доставляется тепло. Кроме того, в подобных устройствах предусматривается нагревательный элемент, фильтрационная система и вентилятор, нагнетающий воздух.

По сходному принципу работают все разновидности подобной техники. Однако в каждом из случаев применяются разные типы источника энергии. Чтобы сделать окончательный выбор перед покупкой, рекомендуется больше узнать о видах тепловых завес.

По типу источника энергии оборудование подразделяется на три группы:

Электрическая тепловая завеса

Подключается к сетевому напряжению. Температура нагревательного элемента начинает расти, вместе с тем повышается скорость вращения вентилятора. Благодаря этому увеличивается интенсивность продвижения воздушного потока через воздуховод. К минусам такой техники относят риск поражения током, повышенное энергопотребление. Электрические завесы имеют преимущества — небольшая масса, простой монтаж, отсутствует риск затопления, прибор не взрывоопасен.

Водяные устройства

В качестве нагревательного элемента используется водяной калорифер. Подключается прибор к центральному горячему водопроводу/системе отопления. При этом существенно уменьшается энергопотребление. Водяные завесы применяют на крупных объектах, где необходимо поддерживать температуру на участке большой площадью. Стоимость такого оборудования намного выше, если сравнивать с электронагревателями. Схема его работы аналогична другим устройствам данного целевого назначения.

Газовые завесы

Этот вид техники появился сравнительно недавно, однако, такую конструкцию целесообразно устанавливать в случаях, когда нет возможности использовать электро— или водяную завесу. Несмотря на данную рекомендацию, газовые устройства представляют собой эффективную альтернативу, что обусловлено достоинствами — высокими эксплуатационными показателями, функционированием в жару и холод, отсутствие ограничений на применение газа разных видов. Недостатки подобной техники: взрывоопасность, риск утечки газа.

Завесы подразделяются на группы с учётом способа монтажа:

• горизонтальные;
• вертикальные;
• комбинированные.

Устройства первого типа представляет собой горизонтально ориентированную технику, которая располагается в верхней части оконного/дверного проёма. При этом воздушный тёплый поток, продуцируемый завесой, направлен вниз. Эта модель пользуется популярностью благодаря простой установке и высокой эффективности: воздушный поток преграждает путь холодному воздуху по всей площади дверного/оконного проёма. Приборы этой группы устанавливают на объектах разного целевого назначения.

Тепловая завеса вертикальная предназначена для расположения вдоль боковой линии проёма. Минимальная рекомендуемая высота подобных устройств составляет ¾ высоты двери, окна. Вертикальная модель завесы устанавливается, если нет возможности закрепить над проёмом горизонтальный аналог. Это происходит в двух случаях:

1. Если есть натяжной потолок. Материал, из которого он изготовлен, не терпит воздействия высоких температур, а завеса нагревает окружающий воздух.
2. Между верхней линией проёма и потолочным перекрытием недостаточно пространства для монтажа тепловой завесы.

Настенная тепловая завеса устанавливается на поверхность перегородки. Так может называться и вертикальный, и горизонтальный прибор. Обе разновидности завесы крепятся на стене. Иногда выбирают другой вариант — модель скрытого монтажа. При этом вся конструкция, за исключением выходного отверстия воздуховода с направляющими пластинами, скрыта. Тепловые завесы встраиваемые располагают за фальшпотолком или внутри гипсокартонной конструкции возле дверного проёма.

Управление и регулировка воздушных завес

Управление воздушной завесой необходимо для предотвращения избыточного использования энергии, изменяя характеристики воздушной завесы в соответствии с каждой ситуацией.

Используя соответствующее управление вместе со вспомогательными устройствами, клиент может регулировать поток воздуха, температуру, чтобы оптимизировать работу тепловой завесы сто бы избежать проникновения воздуха через дверной проем.

Базовые контроллеры позволяют изменять скорость вентиляции и ступени нагрева вручную.

• Автоматическое функционирование: изменение вентиляции и / или отопления в зависимости от задачи
• Подключение к внешним датчикам и / или устройствам
• Включите внутренние датчики (температура, движение и т. д.)
• Интерфейсное соединение с системами автоматизации, внешнее включение / выключение, термостатическое управление
• Программы внутренней безопасности (защита компонентов и избежание повреждений)
• Дверной контакт, клапаны, датчики теплоносителя и т.д.

Дверной контакт (магнитный, механический)                       Соленоидный клапан               Датчик замерзания

Например, если мы устанавливаем дверной контакт, подключенный к воздушной завесе, когда дверь остается закрытой, воздушная завеса выключена или работает на низкой скорости вентиляции и / или на более низкой ступени нагрева, что экономит энергию. Когда дверь открывается, воздушная завеса увеличивает скорость вентиляции и / или ступень нагрева, чтобы защитить дверной проем.

Другой пример — подключение воздушной завесы к комнатному термостату. Затем устройство будет увеличивать / уменьшать или прекращать нагрев, когда достигнет желаемой температуры.

Теххолод имеет широкий спектр контроллеров от стандартных ручных до усовершенствованных автоматических функций и интерфейса для подключения воздушных завес к системам автоматизации.

Кроме того, мы предлагаем большой ассортимент аксессуаров: всевозможные опоры, комнатные термостаты, дверные контакты, электромагнитные клапаны, датчики антифриза и т. д.

Как правильно выбрать промышленную завесу

Качество материала играет не последнюю роль при выборе нужной модели. Корпус обязательно должен быть покрыт прочной эмалью или полимерным антикоррозийным слоем. Управление происходит благодаря пульту дистанционной регулировки. Это в большинстве случаев, если так предусмотрено серией. На некоторых моделях установлен еще и жидкокристаллический дисплей. Но для других, он устанавливается только по запросу заказчиков.

Критерии для правильного выбора:

1. Мощность. При больших мощностях устройство может давать высокую производительность и обслуживать крупногабаритные помещения.
2. Производительность. При высокой производительности будет обогрето все помещение целиком, если оно небольшое, но зато в дверном проеме (в месте установки) будет слишком жарко.
3. Площадь применения. Нужно смотреть на параметры обслуживаемой прибором квадратуры и сопоставлять их с площадью помещения, для которого он предназначается.
4. Компактность и тип установки.
5. Мощность потребления электроэнергии необходима для того, чтобы правильно посчитать будущие расходы.

Обслуживание таких обогревательных приспособлений не обходится предприятиям дорого. К тому же нет необходимости обучать специально персонал тому, чтобы пользоваться таким оборудованием. Все инструкции по монтажу и эксплуатации производителями представлены простыми и понятными.

Установка тепловой завесы

Как установить тепловую завесу своими руками?

Она может обслуживать помещения, в которых дверной проем не превышает в высоту 3,5 м.

На что нужно обратить внимание перед установкой тепловых завес?

Методы установки

Установку можно произвести двумя методами: вертикальная и горизонтальная инсталляция. Осуществляя монтаж тепловых завес, необходимо учитывать следующие нюансы:

• на качество работы оборудования может значительно влиять пониженное давление внутри помещения. Убедитесь, что в здании сбалансирована система вентиляции;
• для максимального эффекта необходимо монтировать воздушные завесы как можно ближе к проему. При этом ширина потока воздуха должна быть равной ширине (высоте) дверного проема;
• в основном оборудование располагают с внутренней стороны проема. Тепловые завесы, устанавливаемые с внешней стороны, предназначены только для защиты дверей морозильных камер;
• направление и скорость воздушного потока необходимо отрегулировать. В особо сложных случаях воздушный поток следует направлять под углом 5-10 градусов в направлении улицы;
• мощность тепловой завесы бывает разная: малая мощность — 2-6 кВт, средняя мощность — 9-18 кВт, большая мощность — 20-100 кВт.

Последовательность установки тепловой завесы

В большинстве случаев установку тепловых завес производят непосредственно над открытым проемом. От того, насколько грамотно будет выполнено подключение тепловой завесы, зависит качество её работы. Поэтому старайтесь придерживаться следующего алгоритма:

Наметьте и просверлите отверстия для крепления монтажных скоб. Длина межосевого расстояния должна составлять 600 мм. На стену установите монтажные скобы в нижнем или верхнем положении, придерживаясь минимальных дистанций и ограничений (чертеж А).

Отодвиньте завесу в бок так, чтобы монтажные винты попали в пазы установочных монтажных скоб. После этого крепко затяните винты (чертеж В).

Если вы решили прикрепить завесу на подвеске, установочные скобы необходимо развернуть так, как изображено на чертеже С.

Если вы решили производить установку тепловой завесы на балки и перекрытия, проделайте резьбовые отверстия в верхней панели

(Во время установки на фальшпотолке необходимо удостовериться, что прилив воздуха будет достаточным, и деятельность вентиляционной системы не станет помехой в нормальной работе воздушной завесы).
Особое внимание уделите потокам воздуха. Смонтировать завесу необходимо таким образом, чтобы не создавать преград входящему и выходящему потокам воздуха.

При установке тепловых завес внимательно ознакомьтесь с инструкцией производителя. Большинство тепловых завес допускают исключительно горизонтальную установку с нижним размещением области нагнетания. Над большими дверными проёмами устанавливаются несколько устройств вплотную друг к другу.

Особые виды монтажа тепловых завес

При монтаже тепловой завесы на стену или балку она подвешивается на трех шурупах, которые вкручиваются непосредственно в места крепления. Все завесы имеют с задней стороны соответствующие отверстия в виде замочной скважины.

При монтаже тепловых завес удобно пользоваться французской отверткой для дерева. В этом случае необходимо воспользоваться страховочными скобами, которые должны быть установлены в нижней или верхней области завесы с фиксированием в стену.

Возможен также монтаж тепловых завес на винтах к стене или балке. Для этого на задней стенке тепловой завесы предусмотрены шесть отверстий с резьбой М6. При установке тепловых завес над воротами аппараты должны монтироваться впритык друг к другу, чтобы не допускать разрыва между потоками воздуха. Минимальный монтажный зазор между завесами составляет 50 мм.

Подключение тепловой завесы

Завеса реализуется с гибким кабелем и вилкой, которая имеет заземление. Стационарное подключение (без применения вилки) необходимо производить через центральный выключатель с воздушным зазором более 3 мм.

Подключение тепловой завесы должно выполняться квалифицированным электриком с обязательным соблюдением соответствующих норм.

Для монтажа завесы используются провода типа SO5VV-U или подобные. Верхняя панель завесы имеет две выбивки диаметром 29мм и четыре — диаметром 23мм. На вводе кабеля в завесу используются уплотняющие кольца, которые должны отвечать классу защиты прибора.

Если тепловая завеса установлена правильно, она долгое время будет создавать уют помещении.

Виды тепловых завес

Нагревательный элемент в тепловой завесе может быть водяным или электрическим. Водяной — система труб, по которым бежит горячая вода. Электрический бывает двух видов — оребренный ТЭН (трубчатый электронагревательный элемент), керамический нагреватель или спираль. Можно найти и модели с газовыми нагревателями, но они только производственного использования.

Водяные тепловые завесы более экономичны в эксплуатации, но громоздки и сложны в установке. Поэтому чаще используют электрические завесы. Их проще установить над дверью, хотя для подогрева воздуха они расходуют много электроэнергии. Электрические тепловые завесы питаться могут от сети 220 В или от 380 В.

Устройство тепловой электрической завесы горизонтального типа

Однако, расходы на компенсацию теплопотерь при попадании холодного воздуха внутрь помещения гораздо выше. Поэтому установка тепловой завесы, работающей от электричества, позволяет сэкономить на отоплении. Это оборудование оправдывает себя, если двери в помещение открываются не реже 5 раз в день или они остаются открытыми не менее 40 минут в день.

По способу установки тепловые воздушные завесы могут быть вертикальными и горизонтальными. Вертикальные ставятся по бокам (может быть одна или две), горизонтальные — над дверным проемом

Обратите внимание, горизонтальные модели нельзя крепить вертикально. Установленные в них подшипники не рассчитаны на неравномерную нагрузку, которую создает в таком положении ротор вентилятора

Через несколько месяцев (3-4) подшипники выйдут из строя, завеса перестанет работать. В то же время вертикальные модели можно устанавливать горизонтально. Их подшипники в таком положении работают в «лайтовом» режиме, так как нагружаются намного меньше.

Способы расположения электрической тепловой завесы: одностороннее и двустороннее боковое, горизонтальное

Обычно горизонтальные электрические тепловые завесы монтируются на стене над дверью, но есть также модели с потолочным монтажом. Вертикальный тип чаще всего монтируется на стены, но существуют также колонные модели. К стенам они не крепятся, только к полу. Есть также в корпусе с повышенным уровнем защиты (IP54), что позволяет их использовать в автомойках, саунах, бассейнах.

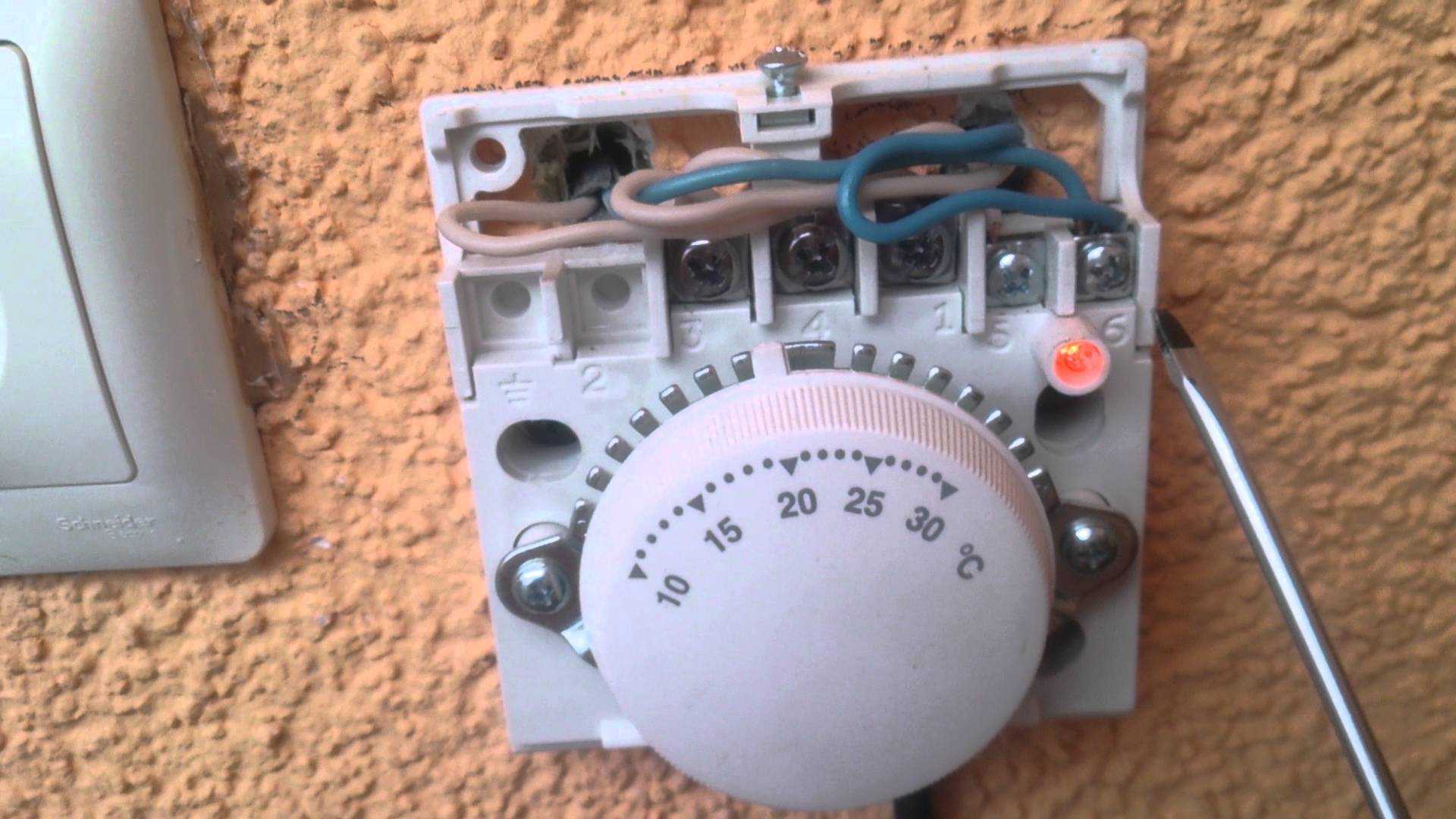

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

• Прокладывание кабелей;
• Установка и подключение устройства.

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм2.

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Основные этапы монтажа тепловой завесы

Процесс установки тепловой завесы состоит из нескольких основных этапов. Для начала стоит высверлить специальные отверстия, которые потребуются для крепления оборудования. Оборудование крепится на специальные монтажные скобы, с соблюдением расстояния, которое в среднем равно 600 мм. Такие скобы крепятся на поверхность стен в нижнем и верхнем положении.

Тепловая завеса в обязательном порядке должна быть расположена таким образом, чтобы ее монтажные винты точно попадали в пазы скоб. После того, как проверено, что винты расположены правильным образом, они тщательно затягиваются. Такая завеса может быть монтирована на подвеске, но для этой цели потребуется определенное положение монтажных креплений. Если завеса устанавливается на специальные перекрытия, то отверстия проделываются в панели. Что касается метода установки, то он выбирается строго в зависимости от типа приобретенной завесы , а также от особенностей помещения.

В процессе установки подобного оборудования для завесы стоит уделить основное внимание особому направлению потока воздуха, а также скорости их движения. Завеса должна быть установлена так, чтобы воздушные потоки входящие и выходящие не создавали друг для друга преграды

Специалисты, которые производят процессы установки, перед их осуществлением тщательно изучают технические документы на оборудование, а также знакомятся со всеми приложенными инструкциями, которые предоставляет производитель. Что касается особенностей монтажа, то они могут быть совершенно разными, и данный фактор в обязательном порядке необходимо учитывать. Практически все современные тепловые завесы могут быть установлены исключительно в горизонтальном положении, при этом нагнетание воздуха производится строго снизу. В ситуации, когда необходимо осуществить монтаж тепловой завесы над проемом, который достаточно широк, можно расположить одновременно несколько устройств, но вплотную друг с другом
.

Такое оборудование, как тепловая завеса не позволяет холодному воздуху с улицы проникать в помещение. От того, как качественно будет произведен монтаж, прямо зависит не только эффективность его работы, а также время эксплуатации. Если подобрать оборудование правильно, а также грамотно его установить, завеса долгое время будет создавать комфорт и уют в помещении.

Современный рынок электроники не стоит на месте. С каждым годом на прилавках магазинов появляются все новые устройства, задача которых состоит в том, чтобы сделать жизнь человека максимально комфортной. Одним из таких является тепловая завеса. Это уникальная разработка, которая за довольно короткое время стала самой востребованной среди. Основной ее задачей является не допустить попадание холодного воздуха в помещение.

Тепловая завеса незаменима и в летний период года. Она защищает помещение от жары, таким образом экономя энергию при использовании кондиционеров. Монтаж любой тепловой завесы – сложный процесс. Но если не имеются навыки в данном направлении, то лучше конечно привлечь специалистов.

Виды по расположению: вертикальная, горизонтальная

При выборе варианта какой-либо промышленной теплоподающей завесы важно обращать внимание на монтаж, к каким типам креплений приспособлена конструкция, какие крепежи предусмотрены инженерами и проектировщиками оборудования. Положение размещения установки может быть нескольких видов:

1. Горизонтально.
2. Вертикально.
3. На полу с возможностью перемещения.
4. Подвешенные на стенку, либо к потолку, в зависимости от типа конструкции.

Первые устанавливают прямо над проемами, они позволяют полностью освободить проем и его контуры от любых нагромождений. Это существенно увеличивает проходимость и функционал входных дверей. Вторые типы конструкций устанавливают вертикально, чаще всего по бокам проема. Эти варианты завес могут мешать, загромождать контур проема. Но если проходимость невысока на данном участке помещения, тогда их можно использовать.

Последовательность проводимых работ

Монтаж горизонтальной тепловой завесы

Перед тем как начать установку прибора, нужно внимательно изучить инструкцию. От правильности проведения работ зависит насколько качественно будет функционировать завеса.

Этапы проведения монтажных работ:

1. Разметка мест для сверления отверстий, где будут расположены монтажные скобы. Межосевое расстояние должно составлять около 600 мм.
2. Отрегулируйте завесу так, чтобы совпали пазы винтов и скоб. Максимально закрутите соединения.
3. Если завеса будет крепиться на подвеске, надо раздвинуть установочные скобы, чтобы они стали вертикально.

При установке этого прибора на перекрытиях, нужно в верхней части панели сделать отверстия. Когда устройство планируется монтировать на фальшпотолке, надо заранее удостовериться в достаточности подачи воздуха. И что работа вентиляции не станет мешать правильному функционированию завесы в будущем.

Тепломаш КЭВ-9П301Е Инструкция по эксплуатации онлайн [12/12]

При выключении иным способом (снятие напряжения в сети и т.д.) продувочный режим вентилятора не включается, поэтому возможно срабатыва-

ние защиты от перегрева остаточным теплом ТЭНов. Тогда при повторном включении завесы будет работать только вентилятор. Для восстановле-

ния работы нагревательных элементов см. п.4.8.

4.10 Заводом-изготовителем могут быть внесены в завесу

конструктивные изменения, не ухудшающие ее качество и надежность,

которые не отражены в настоящем паспорте.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1 При эксплуатации завесы необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые

правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001).

5.2 Работы по обслуживанию завес должен проводить специально подготовленный электротехнический персонал.

5.3 Не допускается класть на завесу любые предметы, закрывать ее

шторами во избежание перегрева и возможного возгорания

5.4 При подключении завесы обратить внимание на п. 7.7

Все работы по подключению пульта управления проводить только на обесточенной заве-

се с выключенным автоматическим выключателем.

5.5 При срабатывании аварийного датчика необходимо обесточить завесу, выяснить причины, вызвавшие срабатывание, устранить их и только

после этого осуществить повторное включение завесы.

5.6 Запрещается эксплуатация завесы без

заземления. Болт заземления находится в моторном отсеке каждого блока. Внутренней коммутацией болт

заземления соединен с клеммной колодкой. Использовать нулевой провод в качестве заземления запрещается.

5.7 Запрещается проводить работы по обслуживанию завесы без снятия напряжения и до полного остывания ее нагревающих элементов.

5.8 Запрещается эксплуатировать в отсутствие персонала.

5.9 После выключения завесы пультом

управления и окончания режима продувки, завеса остается в «режиме ожидания». Для полного от-

ключения необходимо обесточить завесу на силовом щите потребителя.

6. КОМПЛЕКТ ПОСТАВКИ

6.1 Воздушная завеса — 1 шт.

6.2 Пульт управления — 1 шт.

6.3 Паспорт — 1 шт.

Дополнительно завесы могут быть укомплектованы наборами элементов крепления.

7. ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ

7.1 При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической эксплуатации электроустановок потребителей

(ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001).

7.2 К установке и монтажу завес допускается квалифицированный,

специально подготовленный электротехнический персонал.

7.3 Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку

от проема. Горизонтально — как можно ближе к верхней

стороне проема, при этом расстояние между верхней стенкой корпуса завесы и потолком должно быть не менее 100 мм. Вертикально – возле про-

ема, в том числе, с обеих его сторон. В задней стенке корпуса завес (рис. 7) имеются 4 отверстия: 2

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»). Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Устанавливаем электрическую тепловую завесу своими руками

Установка тепловой электрической завесы состоит из этапов: монтажа агрегата по месту на кронштейны или каркасные конструкции (вешалки и планки) и подключения по прилагаемой схеме.

Любой агрегат промышленного производства оснащен на задней панели корпуса посадочными отверстиями в виде замковой скважины под крепление.

технология монтажа

На рабочую поверхности переносим разметку расположения пазов задней панели, намечаем и просверливаем места под крепеж с учетом межосевого расстояния.

В просверленные отверстия устанавливаем монтажные скобы, кронштейны, консоли или гребенки с шагом установки до 0,5 м.

Закрепляем монтажный элемент с использованием анкеров или болтов.

Для предотвращения возникновения самораскручивания крепежных изделий рекомендуется использовать шайбы с зубцами из пружинной стали с электроцинкованием и граверы.

Подготовленный теплообменный агрегат навешиваем или устанавливаем на крепежный элемент.

Производим обтяжку крепежа.

Крепежные винты затягиваем с использованием динамометрических ключей.

Полезные советы

Агрегаты завес обладают солидным весом. Если добавить, что при их работе возникает вибрация, то простым стандартным креплением не обойтись.

Возможными вариантами крепления считают:

1. штатные болты М10 (основные отверстия)
2. страховочные скобы для горизонтальной установки
3. стержни резьбовые и подвески для потолочного крепления
4. соединительные комплекты стыковки торцевых соединений
5. демпферные прокладки для гашения вибрационной нагрузки.

подключение агрегата

Условием подключения агрегата завесы является выделенная линия электропитания и соответствующее нагрузке сечение кабеля.

Например, для подключения к трехфазной сети 380 В однофазной тепловой завесы кэв 4П121Е к клеммам  А, В, С, N и земля  используют пятижильный кабель.

Не помешает помнить, что агрегат не рекомендуют размещать непосредственно под или над силовой розеткой.

Любая схема подключения обеспечивает безопасность эксплуатации оборудования, поэтому необходимым условием является заземление корпуса и силовых элементов цепи.

Полезная информация по монтажу и подключению завесы показана здесь.
