Инструмент для резки металла: ручной и электрический

Обслуживание и эксплуатация

Основное регламентное обслуживание оборудования состоит в периодической заточке инструментальной оснастки (при первой эксплуатации ножи достаточно просто перевернуть на 180°). Заточку можно вести на шлифовальной машинке, используя карборундовый круг, после чего необходимо зашлифовать полученную поверхность. После многократных переточек стабильность зазора необходимо поддерживать установкой прокладок из стали. Их толщина устанавливается опытным путём.

Простые и удобные в работе ножницы для резки тонкого листового металла нетрудно изготовить в любой мастерской. Ими можно вырезать полосы одинаковой ширины без разметки линии разреза, одинаковые заготовки под прямым углом, обрезать полки угольников по заданной ширине. Выполнение этих операций простыми ножницами по металлу требует разметки, занимает много времени, да и линия разреза получается не всегда ровной, особенно если заготовка имеет большую длину.

Станину ножниц делают из двух угольников сечением 75х75 мм, длиной 200 мм, скрепленных между собой винтами М6. Два одинаковых ножа длиной 120 мм изготовляют из старых плоских напильников сечением 8х35 мм или из инструментальной стали У7А или У8А. Неподвижный нож прикрепляют к станине, подвижный — к рычагу винтами № 6 впотай. Напильники следует отжечь при температуре 750-800° до темно-вишнево-красного цвета и медленно охладить на воздухе. Затем отрезать по длине, и просверлить в каждом из них по два отверстия для крепления. После того как отверстия просверлены, на смежных плоскостях напильников стачивают насечку на точильном камне. Затем ножи нагревают до температуры 8ЗО-900° (до светло-красного цвета) и быстро охлаждают в воде или минеральном масле. Чтобы они при закалке не покоробились, их следует опускать в воду вертикально. После закалки режущие кромки ножей затачивают и заправляют на бруске. Угол подъема рычага регулируют ограничителем так, чтобы плоскости ножей не выходили из соприкосновения.

1 — основание; 2 — винты крепления станины к основанию: 3 — винты, соединяющие угольники станины; 4 — винты крепления Ношей; 5 — гайки крепления рычага; 6 — шайба; 7 — прокладка; 8 — винт ограничителя; 9 — ограничитель; 10 — направляющая линейка; 11 — выдвижная планка; 12 — прижимной винт планки; 13 — отверстия для винтов крепления угловой накладки; 14 — стопор направляющей линейки; 15 — ножи; 16 — угольники станины; 17 — рычаг; 18 — винты крепления угловой накладки; 19 — угловая накладка для крепления обрезаемого угольника.

Рычаг делают из стали толщиной 8-10 мм, шириной 30 мм. Он должен быть достаточно жестким, чтобы обеспечить плотное прилегание рабочих плоскостей ножей друг к другу. На станине установлена направляющая линейка, изготовленная из стали толщиной 6-8 мм. Она перемещается в пазах параллельно плоскости ножей. Рабочие плоскости линейки прострагивают или опиливают строго под линейку и угольник. Расположение линейки на станине фиксируется двумя стопорами-барашками М6. В нижней плоскости линейки выпиливают или фрезеруют паз под прямым углом к передней кромке, в котором передвигается выдвижная планка сечением 20х2 мм, позволяющая вести отрезку заготовок под углом 90°. Положение планки закрепляется прижимным винтом М5 с шайбой. Чтобы при обрезке на рычажных ножницах припуска полок угольник не изгибался, изготавливают из листовой стали толщиной 0,8-1 мм съемную прижимную угловую накладку. Она имеет сечение не равностороннего угольника. Одна полка должна быть на 1-1,2 мм меньше толщины направляющей линейки, на которой устанавливается угольник; другая — шириной 15 мм. В большей полке угловой накладки отверстия под винты распиливают круглым напильником на эллиптические. Если при резке тонкого материала он гнется, значит плохо подогнаны плоскости ножей. Если ширина полки обрезаемого угольника не одинакова, угловая накладка установлена с большим зазором. В зависимости от качества ножей на рычажных ножницах можно резать листовой материал толщиной до 1 мм. При этом не рекомендуется резать стальную или другую толстую проволоку, чтобы лезвия ножниц не зазубривались. Готовые ножницы окрашивают масляной краской, кроме рабочих плоскостей, которые смазывают машинным маслом. Станину прикрепляют к рабочему столу шурупами, болтами или струбциной. Ножницы будут переносными, если их укрепить на основание, выполненное из доски толщиной 30 мм размером 500х200 мм.

Рычажными ножницами раскраивают листовой металл, жесть, нарезают алюминиевые профили и проволоку. В магазинах представлено множество моделей от разных производителей любых категорий цен. Тем не менее, находятся умельцы, делающие своими руками этот полезный и несложный инструмент.

Виды инструментов

Ножницы для кустов имеют разные названия, которые каждый вид получил в зависимости от конструкции и выполняемых им функций:

С наковаленкой. При использовании значительно уменьшается нагрузка на руку, что позволяет обрабатывать много сухих кустов и веток.
С храповым механизмом. Служат для обрезки веток, сучьев и толстых побегов.
Кустарниковые. Благодаря длинным ручкам инструмент удобен для подстригания кустов. Конструкция рукоятей такова, что во время работы снижается прилагаемое усилие, и можно срезать ветку толщиной до 50 мм.
Штанговые. Применяются для обрезки высокорасположенных ветвей.

Типы пресс-ножниц

Гидравлические

Обеспечивают быструю и точную резку, экономят расходные режущие приспособления. Используются в ремонтных цехах, на машиностроительных предприятиях, комбинатах по производству и утилизации металлоконструкций.

Оборудование состоят из станины, которая изготавливается методом литья или сварным способом. Она должна быть сверхпрочной: выдерживать усилия от работы гидравлической машины, вес конструкции и обрабатываемого металла. Станина крепится вертикально к основанию из бетона. Ход ножей осуществляется по строго заданной траектории. Гидравлические пресс-ножницы работают от силового гидроцилиндра.

На таком оборудовании ползун можно дольше выдерживать в крайней нижней точке, что улучшает качество реза. В некоторых аппаратах присутствует функция угловой резки профиля и возможность дальнейшей гибки. Если заменить ножи на матрицы и пуансоны, пресс-ножницы гидравлического типа можно использовать в качестве пресса — для изготовления штампованных деталей.

Аллигаторные и арматурные

Вместо фрикционной муфты в конструкции предусмотрена жесткая муфта с поворотными шпонками. Она проще в конструктивном плане, более неприхотлива в обслуживании и не требует постоянной подачи сжатого воздуха. При этом скорость основного исполнительного механизма ножниц ниже. Ползун в устройстве совершает качательные движения вместо возвратно-поступательных.

При разделке крупного материала такое устройство обеспечивает функциональность пресс-ножниц при высокой величине рабочего хода. Разделывать металлолом на оборудовании проще — расстояние между подвижными и неподвижными ножами на нем больше. При этом качество резки немного снижается.

Схожую схему имеют арматурные ножницы. Главное отличие заключается в диапазоне разрезаемых диаметров — в арматурных пресс-ножницах он меньше. Привод конструкции — одноступенчатый, что уменьшает габариты оборудования и увеличивает суммарный КПД привода.

Ручные

Применяются на частном производстве, в мелком бизнесе, в слесарных мастерских и местах приема металлолома. Ручные пресс-ножницы рассчитаны на небольшое количество обрабатываемого металлолома, профильного и листового металла, создание заготовок малого размера.

Оснащены многофункциональной рабочей зоной, которая не требует дополнительной наладки по ходу работы. Рычажные приспособления имеют два ножа, один из которых неподвижно крепится к станине, второй двигается под действием рычажного механизма в вертикальной плоскости. Рычаг функционирует за счет мускульной силы оператора и системы механических передач.

С помощью такого оборудования возможна резка полосы, вырубка узких пазов, сортового профиля, выполнение отверстий. Аппарат компактен, не требует заливки фундамента, его легко перенести и смонтировать в другом месте.

Электроножницы по металлу — лучший помощник жестянщика

К сожалению, далеко не всегда металл можно разрезать болгаркой или ручными ножницами, особенно, если это гофрированные или профильные конструкции. Да и вообще, манипуляции, выполняемые данными инструментами, характеризуются повышенной трудоёмкостью и травмоопасностью. Решением проблемы станет использование электрических ножниц по металлу.

Краткое содержимое статьи:

Достоинства электрических ножниц по металлу

С его помощью можно нарезать профильный металл и гофрированную сталь.
Он значительно упрощает резку материала.
Более высокая производительность.
Отсутствие деформаций листов при их нарезании.
Безопасность и комфортность работы.
Высокое качество резки и ее точность.

Какие электрические ножницы по металлу лучше? Важный нюанс, который следует учитывать, подбирая себе инструмент, заключается в том, что нужно заранее определиться с тем, какие операции вы собираетесь проводить с данным экземпляром.

Разновидности электроножниц

Листовые.
Шлицевые.
Высечные.

Рассмотрим каждый из них подробнее. Электрические листовые ножницы по своей конструкции и принципу действия схожи с обыкновенными ножницами, используемыми в хозяйстве. Они состоят из жёсткой опоры, имеющей форму подковы, закреплённого горизонтально неподвижного ножа и расположенного вертикально подвижного лезвия.

Переустанавливая опорный элемент, можно контролировать величину зазора между ножами, тем самым, подстраивая инструмент под толщину обрабатываемого металла.

Электроножницы шлицевого типа тоже включают в себя две режущие поверхности: первую – статичную, в виде буквы «П» с 2-мя режущими кромками, и вторую – стандартной формы. Опцией контроля зазора данный инструмент также оснащён.

Высечные модели по своему внешнему виду напоминают компактный вырубной пресс. Как видно на фото электрических ножниц по металлу такого вида, двумя основными элементами здесь являются пуансон и матрица.

Кроме вышеописанных разновидностей, существуют ещё просечные ножницы по металлу. Их отличает компактность, мобильность, простота обслуживания и малый вес (около 1,6 кг). Мощность подобного устройства – 850 Вт. Электроножницы просечного типа оснащены надёжной опцией воздушного охлаждения, что увеличивает продолжительность непрерывной работы.

Основные технические характеристики электроножниц

Источник питания. В зависимости от его типа инструмент делится на сетевой и аккумуляторный.
Мощность. Чем она выше, тем лучше. Но помните, что мощные модели довольно тяжёлые и у них больший радиус поворота.
Частота хода ножа. Данный параметр влияет на быстроту резки и ее чистоту. Высокая скорость режущей поверхности обеспечивает аккуратность реза.
Значение максимально возможной толщины материала, который может быть обработан.
Манёвренность.
Эргономичность.
Конструкция пускового узла.
Защита против травм.

Техника безопасности

Прежде, чем включать инструмент, внимательно осмотрите его на предмет повреждений. Если ножницы или провод с вилкой повреждены, то работать ими запрещено.
Проверьте напряжение в сети – оно должно быть 220В.
При работе применяйте специальные средства защиты – очки и перчатки.
Избегайте дотрагиваться до среза – велик риск порезаться.
Не трогайте редуктор устройства – он сильно нагревается в процессе его функционирования, что может привести к ожогам.

Перед тем, как идти в магазин за электрическими ножницами по металлу, тщательно изучите представленную в данной статье информацию. Это поможет не ошибиться при покупке инструмента. Удачи!

Правила резания

При резке металла ножницами нужно учитывать некоторые особенности, выполнять ряд правил и помнить про безопасность:

Отрезать металл малой толщины можно без дополнительных приспособлений. Для этого нужно поместить лист на верстак, один край удерживать рукой, другой отрезать по намеченной линии.
При разрезании металла большой толщины нужно закрепить одну ручку в тисках, чтобы был упор. Сила нажатия увеличивается, следовательно, можно разрезать более толстые листы.
Прямыми ножницами можно вырезать отверстия по центру листа. Для этого нужно сделать отверстие в центре окружности или на её краю.

Работая с металлической проволокой необходимо надевать защитные перчатки. Чтобы защитить глаза, необходимо использовать очки, маску. Отрезаемые куски проволоки направлять в сторону верстака. Проверять заточку режущих кромок перед работой. Передавать приспособление другим людям только острыми концами в свою сторону.

Ножницы по металлу необходимы при строительных, бытовых, производственных работах. Они помогают выполнять ряд операций с металлическими листами, когда невозможно использовать болгарку или ножовку по металлу

При выборе инструмента нужно обратить внимание на технические характеристики изделия, а работая с ним учитывать правила

Лучшие высечные ножницы по металлу

Высечные ножницы отличаются от других типов возможностью прорезать за один проход не тонкую линию, а широкую полоску. Приспособление высекает материал сразу по двум линиям, образуя проход шириной от 1 до 3 мм. Кроме этого на ножах присутствует оснастка для залома стружки и ее удаления, что образует сразу готовое отверстие под монтаж. Такие модели из рейтинга пригодятся для создания различных пазов и вырезов в металле, используемых при монтаже откосов, отливов или электрических щитков.

KNIPEX KN-9055280

В этой категории рейтинга мы выделили только одну качественную модель от немецкого производителя. Компания Knipex снабдила ножницы двойными ножами, позволяющими высекать металл толщиной 1.2 мм. В пластмассе получится прорезать паз даже при толщине заготовки 2 мм. Привод и рабочая часть в них из хромо-ванадиевого сплава, не подверженного коррозии. На носике производитель разместил стружколом в виде кронштейна с выступом, обеспечивающего чистый рез без дополнительной обработки краев. Максимальный захват по ширине составляет у модели 2.7 мм. Инструментальная сталь была прокалена в масле, чтобы дольше сохранять заточку.

Нашим экспертам высечные ножницы понравились своим качеством и долгим сроком службы, за что и занесены в рейтинг лучших. У этой модели прорезание металла и ломка стружки осуществляются за одно нажатие, что уменьшает количество манипуляций с заготовкой и не требует дальнейшей обработки. Лезвия в модели сменные, поэтому после исчерпания их ресурса не придется покупать новый инструмент, а лишь оснастку к нему.

Достоинства

проверенный производитель;
двухкомпонентная ручка;
высокие ограничители, препятствующие сползанию руки;
встроенный стружколом.

Недостатки

высокая стоимость;
нужно много тренироваться на черновых заготовках, чтобы освоить работу;
низкая производительность.

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

Какие ножницы по металлу лучше: обзор разных типов инструмента

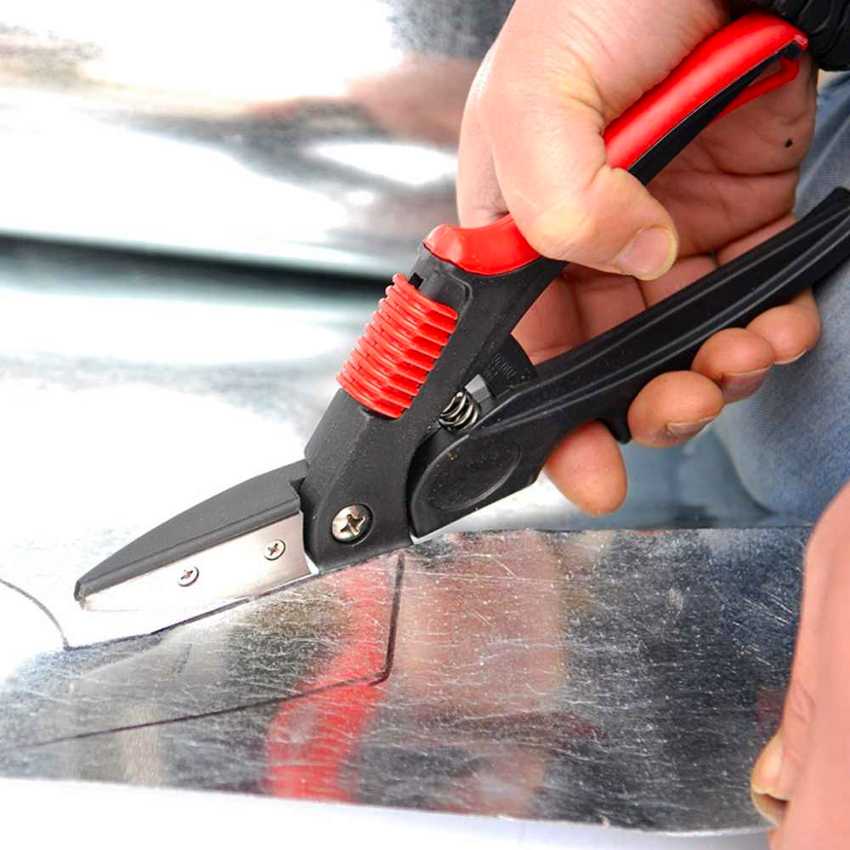

Наиболее распространенным вариантом являются универсальные ножницы по металлу. Инструмент имеет компактные размеры и небольшой вес. С его помощью можно осуществлять резку и формовку малых и больших металлических листов, обрабатывать углы и центр заготовок.

Полезный совет! Универсальный инструмент можно использовать для резки небольших кабелей.

Самыми распространенными являются ножницы по металлу универсальные

Для резки тонких металлических листов толщиной не более 5 мм, уголков из металла и железных прутьев обычно применяют ручные рычажные ножницы по металлу. Такой инструмент имеет два плоских лезвия, которые соединены между собой большим винтом. Нижняя часть ножа крепится на верстаке, а верхняя фиксируется в зоне рукоятки. Такое расположение способствует деформированию плотной поверхности.

Железо для резки закрепляется в области нижнего ножа. При этом в зоне верхнего лезвия расположена направляющая разметка. Механизм приводится в действие при помощи рычага.

Хорошими ручными профессиональными ножницами по металлу для резки длинных заготовок из металла является аллигаторный тип инструмента. Такое название инструмент получил по причине наличия шарнирной челюсти для резки. Приводится приспособление в действие при помощи гидравлического цилиндра. Данный тип инструмента отличается прочностью, долговечностью и низкой стоимостью, однако выполняет неточную резку и грубую отделку.

Другие виды ножниц по металлу, их характеристики

Для резки кускового листового металла грубых форм можно воспользоваться настольным механизмом, который выполняет чистый рез без заусенцев. Его применяют для обработки квадратных и круглых стержней, с его помощью производят угловые разрезы и Т-образные формы.

Гильотинные ножницы по металлу можно использовать в серийном производстве

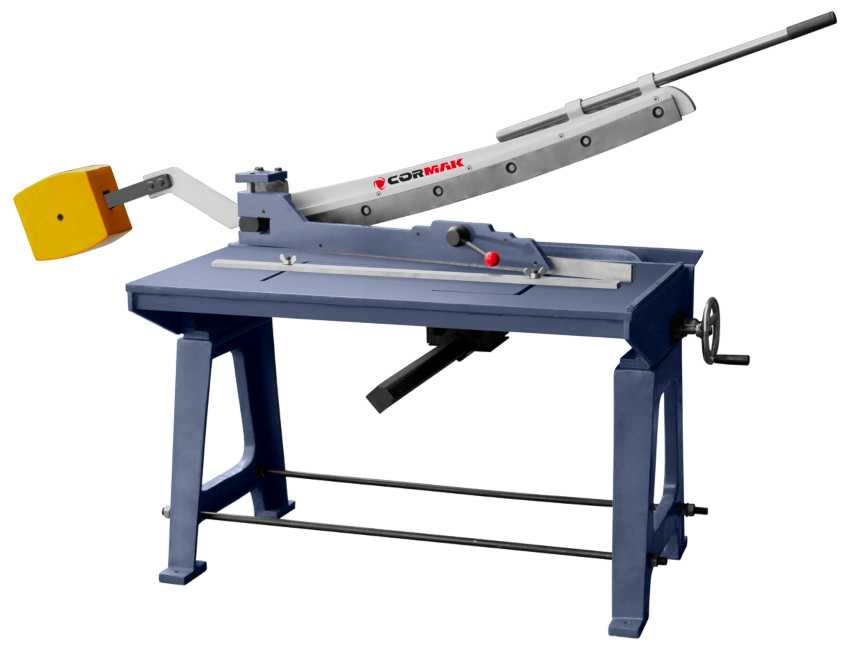

Для среднего серийного производства рационально приобрести ручные гильотинные ножницы по металлу. В них заготовка зажимается при помощи плунжера. Одно из лезвий начинает передвигаться по неподвижному ножу вниз, производя при этом рез. Движущее лезвие может быть прямым или же располагается под определенным углом, что необходимо для резки большого куска металла.

Для высокопроизводительной обработки толстого стойкого материала целесообразно использовать большие ручные ножницы по металлу с подъемным механизмом, у которых зубчатые ножи устанавливаются на специальном штативе. Для резки краев металлического листа предназначен специализированный инструмент с изогнутыми лезвиями. Ножницы способны обработать профили из металла толщиной до 4 мм.

Существуют роликовые ножницы, у которых роль ножей исполняют сверхтвердые ролики. Благодаря минимальному расстоянию между ними при пропускании листа металла происходит его сдавливание и разделение.

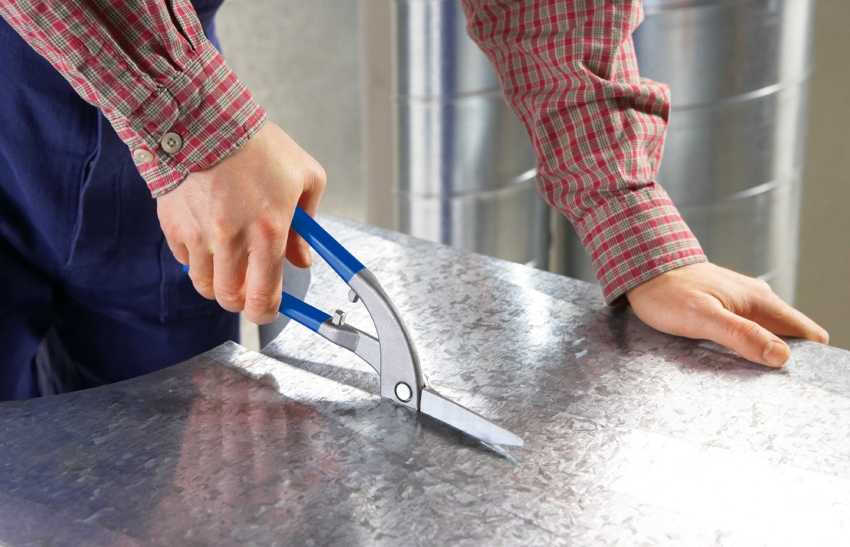

Еще одной разновидностью инструмента, предназначенного для прямого реза, являются ножницы по металлу «Пеликан». Ими очень удобно пользоваться, потому что во время работы ручки инструмента расположены сверху металла, вследствие чего не нужно отгибать вверх отрезаемый материал.

Ножницы по металлу «Пеликан» предназначены для прямого реза

Ножницы по металлу

Этот ручной инструмент для резки металла признан простым и удобным, позволяет разделить лист с толщиной до 3 мм. Отлично подходит для строительства и ремонта.

В зависимости от устройства, условно их классифицируют на несколько разновидностей.

Прямого реза – инструменты предназначены для резки металла по прямой линии.

Криволинейные – разрезают листы криволинейным срезом.

Ножницы с криволинейными лезвиями

Пальцевые – называются ножницы, похожие по действию на криволинейные аналоги, бывают правого или левого реза. Оптимально подходят для вырезки сложных узоров и геометрических фигур.

Стуловые – с помощью приспособления можно разделить металлический профиль толщиной до 3 мм, подходит для резки прутьев средней толщины (около 6–8 мм).

Рычажные инструменты – мощный вид, в конструкции одно лезвие является подвижным, второе фиксированным. Работа осуществляется только с применением верстака.

Выбрать правильные ножницы проблематично, функционирование зависит от заточки лезвия (угол варьируется от 65 до 80 градусов).

Принцип действия

Эксплуатация рычажных ножниц широка, особенно распространена в слесарном деле. Резка и надрезание металла, кроме инструмента, требуют некоторых навыков. Лист нужно правильно располагать между острием ножниц

Важно правильное давление верхнего ножа. Даже острота лезвия имеет значение. Например, чем лист тверже, тем оно должно быть качественнее заточено

Угол заострения должен исчисляться следующими параметрами:

Например, чем лист тверже, тем оно должно быть качественнее заточено. Угол заострения должен исчисляться следующими параметрами:

для мягкого листа – 65 градусов;
средних листов – 70-75 градусов;
твердых листов – 80-85 градусов.

Средние размеры – 56*18*45 см, а вес около 30 кг. Острыми краями не только самих ножниц, но и разрезаемого металлического листа можно порезаться. Поэтому в работе обязательно рекомендуется использовать защитные перчатки. Принцип действия предполагает:

фиксацию инструмента на краю рабочего стола;
размещение основы перпендикулярно лезвиям;
удержание одной рукой;
плавное и точное нажатие на инструмент движением сверху вниз.

Описываемый принцип относится к самым простым ручным резакам, на которые нужно воздействовать своими руками. Меньше мышечного напряжения нужно для электрического инструмента. Нагрузка в этом виде ножниц приходится на электрический двигатель. Точность реза получается выше, а перекосов в работе меньше.

Современные рычажные ножницы, оборудованные электродвигателем, питаются как от аккумулятора, так и от сети. У ножниц есть блокировка запуска от непредвиденного включения. Среди аккумуляторных и сетевых вариантов первые чаще выбирают для домашнего использования, а вторые – для установки в цехах, на строительных объектах.

Для масштабного строительства лучшим вариантом будут гидравлические рычажные ножницы. Принцип работы инструмента схож с предыдущими вариантами. Различие заключается в напряжении, которое к острию поступает от гидравлического цилиндра или помпы. Вес подобного инструмента современных образцов варьируется от 4 кг, а натиск на металл – около тонны. Ножницы обеспечивают лучшее качество нарезки. Работать с инструментом безопаснее, а мобильность у них лучшая.

Разновидность инструмента для резки металла
