Пристенный дренаж фундамента своими руками

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня

Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет

Отмостка вокруг колодцаСхема конструктивных слоев отмосткиОтмостка из смеси мятой глины и щебняУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

Какие задачи сможет выполнить правильно сделанный дренаж

Отвод воды от фундамента – это не прихоть владельцев и пустые капиталовложения. Это, без преувеличения, одна из самых главных вещей, которая сохранит целостность всего строения и ваш ландшафтный дизайн. Как? Сейчас мы рассмотрим.

Отвод грунтовых вод позволяет убрать лишнюю влагу из-под самой основы. Если этого не делать, то после сильных дождей существует большой риск просадки фундамента. Следовательно, вся конструкция может не только треснуть, но и рухнуть, в зависимости от масштаба повреждения. Дренажная система фундамента необходима не только для коттеджа или дачи, но и для любого строения, которое находится в зоне риска – области, где присутствует большое количество осадков.
Дренаж снижает уровень грунтовых вод после дождей или паводков, ускоряет ее вывод с участка. Если у вас есть подвал или гараж на цокольном этаже, наверняка знакомы с проблемой сезонных подтапливаний, с которыми приходится бороться неделями. Теперь вода сразу уйдет от бетона, не будет проходить через гидроизоляцию.
Правильный отвод воды не позволяет ей убить растения возле сооружения. Если у вас растет газон, зеленные насаждения, кустарники возле дома, они могут погибать при длительном прохождении воды через дренаж и ее застаивании возле стен.

Всех этих последствий можно избежать, если сделать правильный дренаж фундамента своими руками и установить двойную систему отвода. А как это сделать правильно и быстро вы сейчас узнаете.

Активный дренаж воды на уровне основания

Это – основная мера защиты здания, которая обязательно должна быть предпринята. Она представляет собой систему из нескольких решетчатых труб, которые залегают на глубине равной фундаменту + 20 сантиметров.

То есть, если он углублен на 150 сантиметров, то труба должна лежать на 170 см – это общепринятая норма. Рассмотрим пошагово, как все сделать и, допустим, что отвод делается от уже существующего рабочего здания.

Шаг 1Расчищаем фундамент.

Вырываем траншею, по которой может худо-бедно продвигаться 1 работник. Найдете маленького работника – меньше придется рыть. Берем большую саперную лопату (она лучше всего подойдет для работ в условиях стесненного пространства) и копаем до самого основания бетона, выравниваем поверхность. Если у вас есть отмостка возле дома, рыть придется по ее линии.

Шаг 2Закапываем трубу.

Подготовьте трубу ПВХ с армированием, чтобы выдерживала солидные нагрузки. Для начала превращаем ее в решето. Берем острый предмет и прокалываем в ней очень много дырочек по всей длине, через каждые 3-5 сантиметров, со всех сторон.

Далее берем геотекстиль, кладем на землю, насыпаем на него 5 сантиметров щебня штыковой лопатой, укладываем трубу, насыпаем еще 5 сантиметров щебня сверху. Теперь все это заворачиваем в геотекстиль. У вас должна идти труба по всему периметру дома, вокруг основания, причем спиралью – угол наклона везде 10%.

Выходит в септик (лучше вывести за территорию, если будет возможно).

Шаг 3Закапываем всю яму.

Вместо земли, которая там была, насыпаем 100 сантиметров щебня, а только потом положить сверху слой плодородной почвы. Это делается для того, чтобы почва как можно лучше пропускала влагу к трубе, была максимально аэрированной (с повышенной воздухопроницаемостью).

Шаг 4.

На уровне 100 сантиметров над установленной трубой должна идти еще одна, точно такая же. Она будет укладываться просто на щебень (обмотана текстилем), а сверху присыпаться керамзитом.

Теперь у нас будет качественный дренаж, который обезопасит всю конструкцию от грунтовой воды, которая накапливается после дождя около фундамента и основания здания. Она также отлично отводит грунтовые воды, поэтому вашему подвалу не грозят осенне-весенние проблемы.

Пассивная защита от «потопов»

Не всегда дренаж должен отводить собравшуюся воду около стен, он может просто не допускать ее попадание туда. Рассмотрим основные предметы, которые стоят копейки, а имеют значение ничуть не меньше, чем труба ПВХ у основания.

Отмостка. Очень эффективная вещь, которая сможет «отодвинуть» влагу на расстояние, равное ее ширине. Она делается для того, чтобы вода не стекала по стене здания, а делала это за метр от него. Таким образом, она попадет прямо на отвод. Даже самая лучшая гидроизоляция здания не может полностью защищать стены, поэтому влагу надо убирать он бетона подальше.
Ливневка. Если ее сделать правильно, 80% воды будет уходить от дома еще до того, как попадет в землю.
Водостоки с крыши. Они собирают влагу со всего периметра и отправляют ее в желоба для отвода. Система работает очень эффективно и вместе сможет удалить 95% жидкости, которая предназначалась для дренажа. Это существенно продлит его срок пригодности и повысит эффективность.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
На подсохшую поверхность наносится битумная мастика.
На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
дно траншей засыпается слоем песка не менее 5 см;
на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
создается гравийная засыпка, имеющая толщину порядка 10 см;

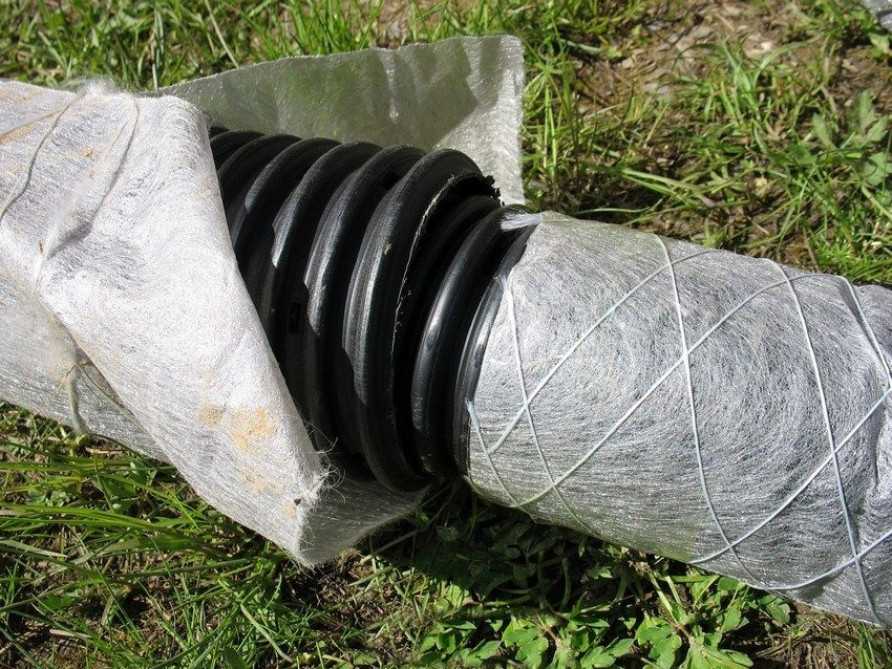

на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
трубы стыкуются переходниками и угловыми соединителями;
по углам здания все трубопроводы входят в установленные смотровые колодцы;
от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

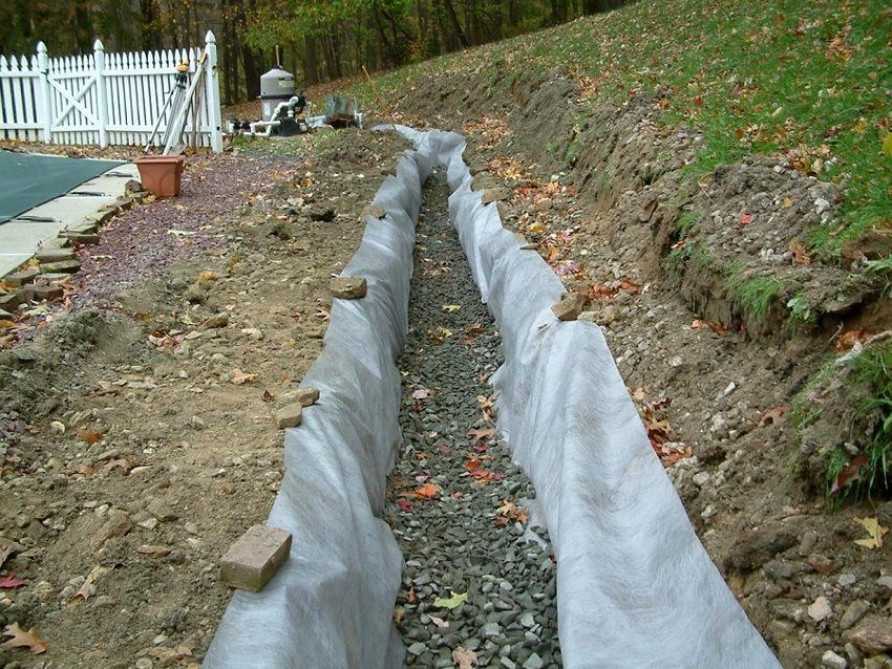

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
на геотекстиль засыпается щебень слоем 10 см;
на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

проверяется уклон труб, который должен быть не менее 2 градусов;
на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Монтаж дренажных труб в траншее

Зачем необходим дренаж

Осушение земли необходимо для направления грунтовых и талых вод в нужное русло. Нужно отметить, что данный вид мелиораторских работ необходим не только на болотистой местности, но и в местах с неправильным потоком вод, что мешает нормальному увлажнению почвы.

Фото: вариант оформления поверхностного дренажа

Помимо этого, правильная дренажная система решает злободневный вопрос неудобного расположения участка. Иногда земля располагается в низине, из-за чего на огороде или в саду скапливаются стоки. Это может повлиять на качество и плодовитость деревьев и грунта, или способствовать развитию грибковых заболеваний.

Разрез дренажа

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

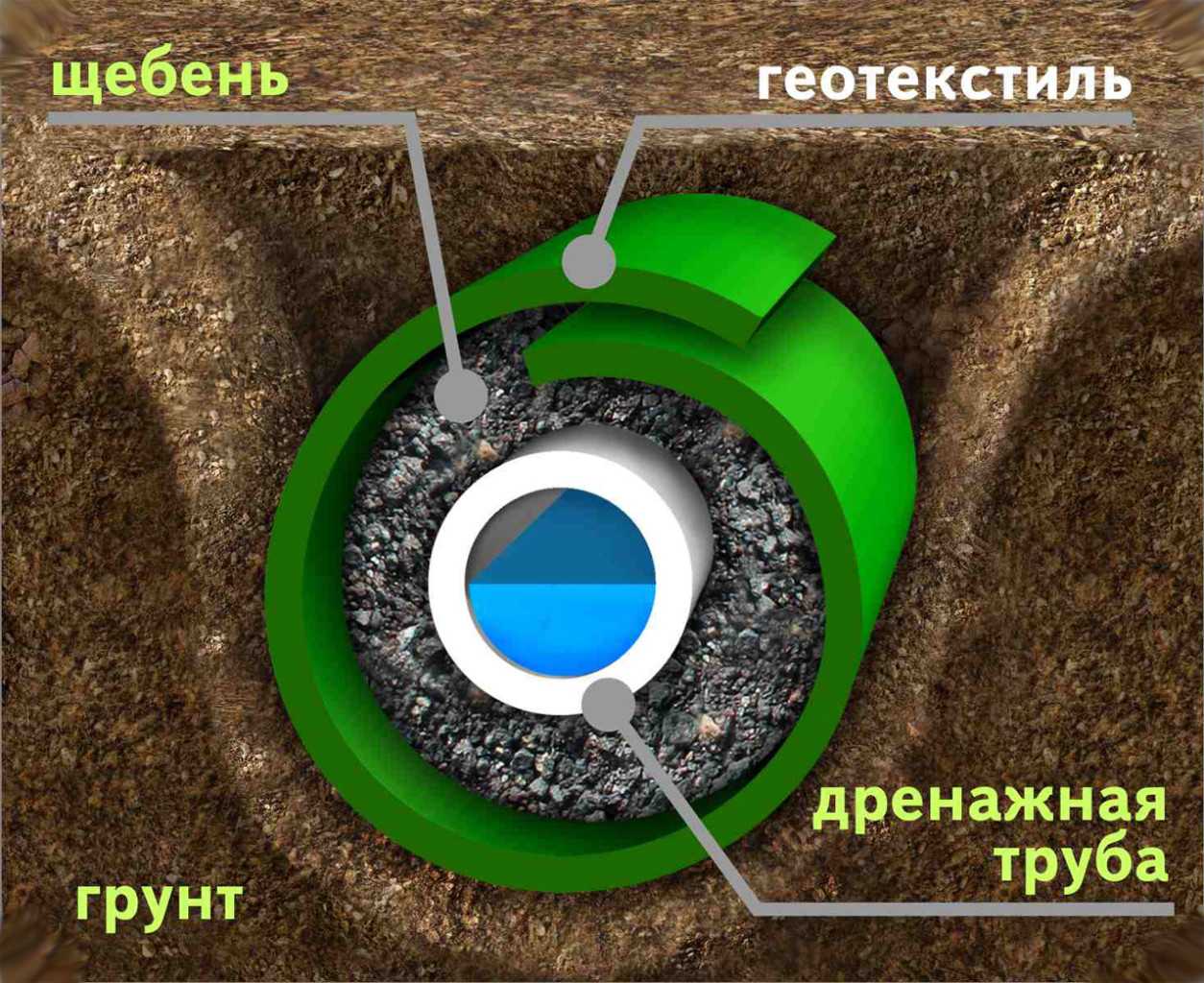

Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Пошаговые инструкции по обустройству дренажа

Строгое следование инструкции обустройства дренажа под фундамент и выполнение требований строительно-монтажных работ позволят своими руками правильно сделать отвод воды с участка . В перечень требований входит:

расстояние от дома до траншеи должно составлять не менее одного метра, ширина траншеи 35-40 см;
размещение труб проводится ниже линии фундамента на 10-30 см;
дно траншей просыпают песчаной подушкой, уклон по направлению к сборнику воды составляет 1 см на 1 метр;
водосборные колодцы устанавливают не ближе 3,0 м от дома;
смотровые и ревизионные колодцы монтируют на участках соединения труб;
на участках с высокой влажностью необходимо иметь несколько водосборников, расположенных неподалеку друг от друга и объединенных в единую систему.

Набор материалов

Для проведения строительно-монтажных работ необходимо иметь в наличии:

лопаты: штыковую и совковую;
дрель с насадками;
перфорированные трубы ПВХ, диаметром 7,5 10 см;
смотровые колодцы, оснащенные лючками;
пластиковые емкости для водосбора;
крестовины и фитинги, соответственно для смотровых колодцев и монтажа системы;
рулонные геотекстиль;
мастика водостойкая битумная для защиты фундамента;
песок и гравий.

Этапы монтажа – подготовка фундамента дома

Установка дренажной системы начинается с подготовки фундамента дома:

откапывание и очистка поверхности от грунта;
удаление остатков старой гидроизоляции;
обработка грунтовкой и нанесения битумной мастики;
крепление геотекстильной ткани или армированной сетки;
после высыхания первого слоя нанесение второго.

https://youtube.com/watch?v=DloSGrkFtYA

Затем выполняют устройство гравийного фильтра:

выкапывают траншеи глубиной ниже уровня фундамента;
засыпают дно гравием, трамбуют несколько слоев вручную;
устройство отмостки.

выкапывают ров по периметру частного дома;
дно траншеи засыпают песком;
геотканью застилают траншею по периметру;
размещают перфорированные дренажные трубы, сверху засыпают слоем гравия;
поверх насыпанного слоя гравия соединяют края геотекстиля;
устанавливают смотровые колодцы по углам строения;
водоприемники монтируют ниже фундамента, на расстоянии 3-5 от дома;

Если в проекте допускается использование собранной воды для хозяйственных нужд, то подключают насосы для ее перекачки. В заключение, готовую к эксплуатации систему засыпают грунтом, выбранным при рытье траншей.

Технические условия для обустройства дренажной системы

Инженерные коммуникации для водоотвода проектируют с учетом требований СНиП 2.06.15-85, 2.06.03-85. В нормативной документации регламентируется размещение дрен, влагоприемников, соединительных деталей, колодцев.

Расположение элементов по строительным стандартам:

коллекторы для сбора воды – в самых нижних местах;
колодцы-дренажи – через 20 м и на изгибах каналов;
уклон труб по минимуму – 20 мм на 1 метр в глинистых, 30 мм в песчаных почвах;
во избежание неэффективности, рассчитывают глубину залегания дренирующей трубы;
определяют уклон дрен нужной конфигурации;
вычисляют количество и места установки колодцев;
жидкость удаляется в сточную траншею, на орошение насосом, ассенизаторской машиной, в водоем или канализацию.

Детали поверхностного водоотвода монтируются на глубине до 1 м. Их укладывают вдоль дорожек, стоков, площадок. Стоит отметить, что ливневку и подземный дренаж комбинировать нельзя. При затяжных ливнях или активном таянии снега конструкция может деформироваться под многократным увеличением объема жидкости. После переполнения общего канала вода стремится обратно в дренаж, что провоцирует чрезмерное увлажнение с последующим подмывом глубоких почвенных слоев. Последствия – повышение усилия зимнего вспучивания, разрушение отмостки и фундамента.

При обустройстве подземного дренирования пристенного типа проводят расчеты:

Глубины укладки. Обледеневшая вода не должна разрывать стенки, поэтому желоба монтируют ниже уровня промерзания грунта. Координаты берут из СП 131.13330.2012, добавляя к показателю подушку из щебня высотой 400 мм.
Закладку фундаментной подошвы. Для мелкозаглубленных лент глубину рассчитывают, исходя из пункта №1. При других вариантах уровень должен быть на 300-500 мм ниже конструкции.

После выполнения расчетов характеристик дренажной конструкции и создания чертежа, определяются с расходом фитингов, труб, щебня и прочих расходных материалов.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
По составленной схеме производят разметку траншей с помощью колышков и верёвки.
Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
Выполняют засыпку щебня слоем 7-10 см.
Укладывают дренажные перфорированные трубы отверстиями вниз.
Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

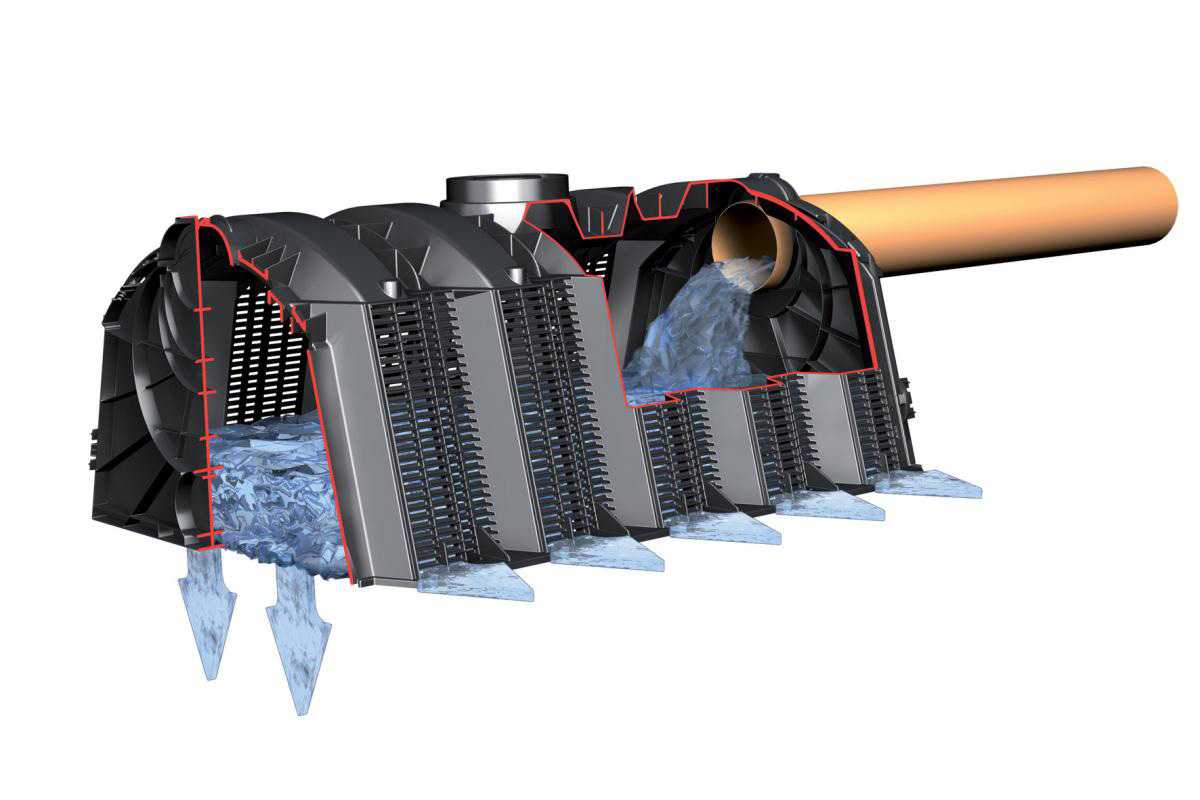

Отвод собранной воды осуществляется одним из трех вариантов:

в дренажную трубу;
на поверхность земли, с дальнейшим оттоком по естественному уклону;
в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
Дно траншеи засыпают песком.
На песок укладывают слой геотекстильной ткани.
Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
К трубе с помощью переходников присоединяют трубы водоотведения.
Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
Производится обратная засыпку траншеи исходным грунтом.

Гидроизоляция фундамента

Перед монтажом дренажа следует провести некоторые предварительные работы, направленные на защиту основания от проникновения воды. Для этого потребуется выполнить следующие действия:

Открыть фундамент, то есть прокапать по его периметру соответствующего размера траншею. Землю при этом необходимо оставить, так как она понадобится в дальнейшем для восстановительных работ: засыпки траншеи и утрамбовки земли. Ширина выкапываемой канавы должна быть не больше 1 м, но и не меньше 50 см.
Открытый фундамент очистить от старой изоляции и земли.
Просушить основание естественным способом без задействования специальных устройств в виде газовых горелок.
Определиться с типом гидроизоляции фундамента:

применить геотекстильное полотно с дальнейшим его покрытием битумной мастикой;
воспользоваться рубероидом, что подразумевает обязательное возведение так называемой прижимной стены из кирпича;
применить напыляемую гидроизоляцию с последующим ее армированием с помощью геотекстиля.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

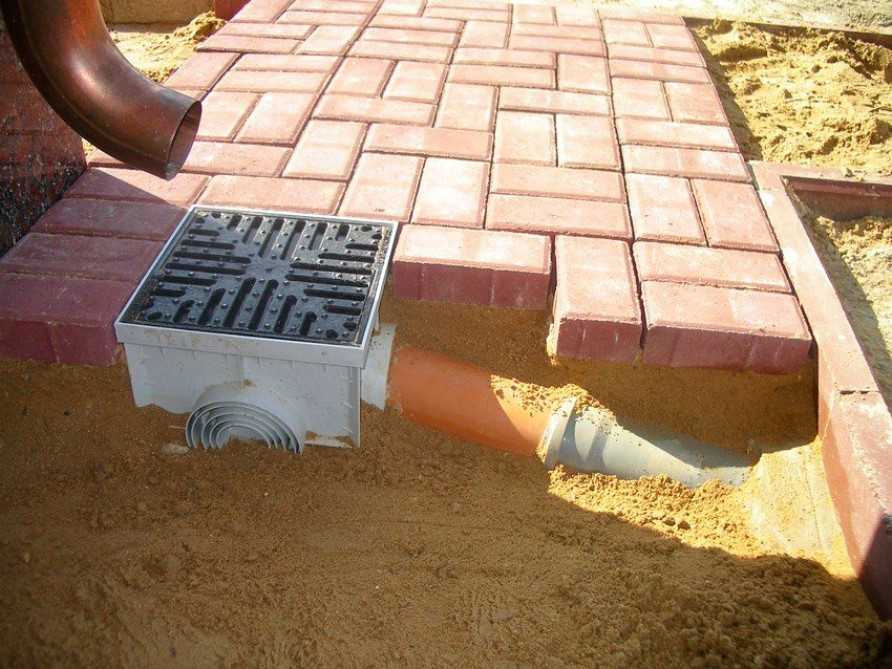

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

Грунтовое основание в виде ложа.
Слой песка или ПГС толщиной около 5 см.
Бетон около 7 см.
Лоток из асбестоцементной трубы.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.
