Ремонт перфоратора

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации; соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.. Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения

Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

Отличие дрели от перфоратора

Даже применяя самый мощный способ разрушения материалов взрыв, изначально отверстия для закладки взрывчатого вещества сверлятся при помощи перфораторов. Часто задают такой вопрос: чем отличается дрель от перфоратора? Чтобы на него ответить необходимо рассмотреть принципы работы этих устройств.

Дрель создает вибрации с малой амплитудой, которые облегчают процесс сверления, но не дают возможности работать с «тяжелыми» материалами вроде железобетона. Механизм выполнен в виде двух храповиков, неподвижного и расположенного на оси вращения патрона.

Ударный механизм изнутри

При отключенной ударной функции, храповики не касаются друг друга. При ее включении стопор убирается, упирающееся в стену сверло замыкает шестерни храповиков, и возникают вибрации, облегчающие процесс сверления.

Такая конструкция проста в изготовлении, однако ненадежна и не рассчитана на высокие нагрузки. Зубья храповиков быстро истираются и требуют постоянной смазки.

В отличие от ударной дрели, перфоратор имеет более сложную конструкцию. Он способен выдерживать большие нагрузки, и рассчитан на более продолжительный срок эксплуатации.

Схема устройства ударного механизма

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом. Из перфоратора пошёл дым

Из перфоратора пошёл дым.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

• Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д. Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять. Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять. Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса. На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Замена основных узлов

Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

Подшипники

Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.

Кнопка пуска

Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.

Щетки

Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.

Патрон

Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.

Порядок разборки и сборки инструмента

Как разобрать перфоратор Makita в домашних условиях? Осуществить сборку и разборку прибора возможно самостоятельно.

Разборка

Процесс разборки несложный, важно соблюдать всю последовательность пошагово, чтобы потом можно было правильно вернуть все на место:

1. Снять быстроразъемный распределитель.
2. Открутить винты, соединяющие тело редуктора механического отдела.
3. Снять черную крышку, предварительно надавив на переднюю часть вала.
4. Изъять механическую часть из зеленой стороны — для этого сначала выкрутить три соединяющих винта, которые держат крышку. После этого снять крышку, удалить угольные щетки и высвободить пружины держателей щеток.
5. После того, как механический блок освобожден, от него требуется отсоединить ротор, который закреплен в нем и вытаскивается при помощи небольшого покачивания.

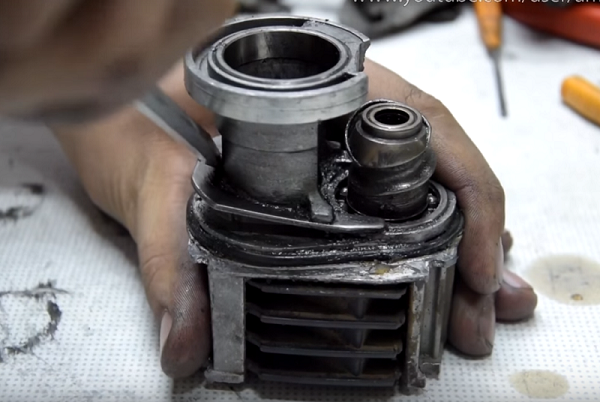

Когда данный процесс завершен, продолжают разбор механического блока ударного узла: нужно изъять пару болтов, находящихся в корпусе. Затем должен разбираться промежуточный вал. Для этого последовательно по схеме вытаскивают следующие детали:

• кольцо, подшипник,
• шестеренка с прямыми зубцами,
• подшипник качения,
• плоская шайба,
• подшипник 606,
• стопорное кольцо S-707,
• компрессионная спираль,
• муфта сцепления.

Следующим этапом является разборка вала ствола долбления, который вытаскивают из корпуса, а из него самого достают цилиндр. Следующие действия — удаление соединителя поршня, плоских шайб и ударника. При желании можно разобрать сам вал, процесс также рекомендуется проводить последовательно, аккуратно размещая все детали на столе.

После проводится разборка электрической части, в которой удаляются статор, выключатель, ротор, угольные щетки и держатель для них.

Перед разбором рекомендуется внимательно рассмотреть изделие

Сборка

Сборка устройства происходит в противоположном порядке строго по списку. Предварительно рекомендуется нанести на все детали свежий смазочный материал, корпус очистить бензином. Если потребуется все испорченные детали заменяют на новые.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

• Якорь;
• Щетки;
• Шестеренки;
• Стартеры;
• Подшипники;
• Кабели для подключения к сети;
• Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые

Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта

Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

На фото – ремонт перфоратора своими руками, youtube.com

Фото замены щетки у перфоратора, prodaga.com

На фото – ротор перфоратора, einhell-ua.com

Фото осмотра перфоратора на наличие поломки, mozgochiny.ru

На фото – разобранный перфоратор, dokakodm.ucoz.ru

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
2. Снимите стопорное кольцо, удерживающее подшипник.
3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

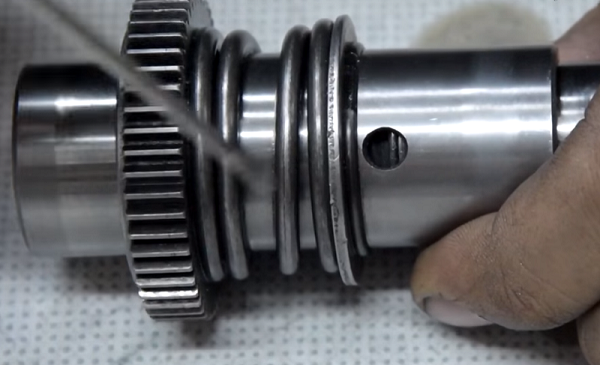

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.
