Как правильно работать с перфоратором

Ремонт перфоратора своими руками

Перфораторы, вне зависимости от вида, чаще всего эксплуатируются в достаточно сложных условиях, которые сопровождаются вибрациями, ударной силой и значительным количеством пыли, что может провоцировать появление механических и электрических поломок. Наиболее характерные поломки электрики чаще всего бывают представлены проблемами пусковой кнопки и износом щеток. Исправлять неисправности двигателя своими руками не рекомендуется. Такие проблемы устраняются только профессиональными электриками-обмотчиками.

Кнопку и графитовые щетки приобрести и заменить самостоятельно достаточно просто, и чаще всего они идут в качестве дополнительного комплекта к инструменту. Главным условием правильной замены при условии ремонта своими руками является строгое соблюдение расположения контактов конфигурации и зажима в соответствии с заводским подключением. Выход из строя электрики сопровождается чрезмерным искрением, шумом и характерным запахом гари, исходящим от корпуса.

Если инструмент не включается, то причиной может быть как поломка электрики, так и сбой в механической части. Механическая часть может прийти в негодность в результате негативного воздействия пыли и грязи, которые попадают в подвижные части перфоратора, а также при превышении допустимой нагрузки. Чтобы минимизировать риск полоски механики нужно регулярно отдавать инструмент на профилактическое обслуживание в ремонтную мастерскую, где будут правильно подобраны смазка и подшипники, а также ударные комплектующие.

Разборка инструмента

При нестабильной работе инструмента, появлении нехарактерных звуков, шума и запаха гари, а также отсутствии включения, перфоратор требуется правильно разобрать:

• развести редуктор и корпус прибора до образования щели, шириной в 305 см;
• перевести переключатель в ударное положение и снять переключатель;
• демонтировать корпус с редуктора;
• ;
• отсоединить рычаг переключателя режимов;
• снять якорь, открутив три болта и сняв крышку.

Поэтапный поиск и устранение поломок

К категории наиболее частых и распространённых проблем, сопровождающих эксплуатацию бытового и профессионального перфоратора, относятся как быстро и легко устранимые, так и требующие обслуживания в ремонтных мастерских. Все перечисленные ниже проблемы требуют замены поврежденных элементов.

Проблема	Причина
Трещины на стволовой части	Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия
Поломка бойка на ударном механизме	Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия
Критичный уровень износа внутренней стволовой поверхности	Длительный период эксплуатации перфоратора при отсутствии смазки хвостовиков бура и зубила
Повреждение зубов на шестеренках	Падение инструмента или попадание на работающую шестерню твердого фрагмента строительного мусора
Слом муфты на сцеплении	Выполнение переключения рабочих режимов под нагрузкой
Заклинивание и проворачивание опорного подшипника в посадочном гнезде	Систематическое попадание внутрь опорного подшипника строительной пыли или неправильный, несвоевременный уход
Задиры на ламелях у якоря	Отсутствие контроля состояния и степени изношенности угольных щеток
Износ защиты обмотки электродвигателя	Падение при отсутствии остановки двигателя

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный.

Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных.

Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда.

Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки.

Снятие происходит таким образом:

• нужно постучать по головке винта для ослабления фиксации;
• открутить с помощью отвертки;
• зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон.

Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели.

Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит.

В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + ()

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

• наворачивания патрона на дрель;
• вставки винта в гнездо;
• закручивания винта при помощи отвертки.

Какой по способу зажатия сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

УДАРНАЯ ДРЕЛЬ: ПРИНЦИП РАБОТЫ И ПРИМЕНЕНИЕ

Обычная дрель – самый распространенный домашний инструмент. Она состоит из электродвигателя, редуктора с шестернями, передающего крутящий момент мотора к валу, на который насажен патрон. Во всех дрелях используется кулачковый патрон ( зажимный), именно в него мы вставляем и зажимаем сверло. Все это относится к стандартному режиму сверления.

Ударный режим – дополнительная функция, которая сегодня устанавливается почти на всех моделях дрелей. Ударная дрель работает за счёт храповиков (колёсиков с зубцами), они взаимодействуют с валом. При вращении и нажатии этих зубчатых колец, вал начинает прыгать по них, создавая эффект удара. Сверло начинает долбить рабочий материал. По правде сказать, это не сильно совершенный механизм, и производительность его ниже, чем у перфоратора.

Ударная дрель не может использоваться часто и при усиленных нагрузках, так как происходит быстрое изнашивание деталей. С кирпичом дрель управится легко, но с бетоном такой вариант легко не пройдёт, поскольку ударная дрель больше домашний инструмент.

Принцип ударной дрели обладает следующими минусами:

1. Для очень твёрдого материала нужно прилагать хорошие усилия.
2. Большая степень отдачи при невысокой амплитуде.
3. Зубья храповиков быстро износятся.

Приобрести ударную дрель следует, если вам нужно делать следующее:

— Сверлить отверстие в каком-нибудь материале (кирпиче, дереве, бетоне, пластмассе). Если ударная сила дрели не нужна, то существует возможность отключения такой функции.

— Долбить твёрдые материалы для получения отверстия. При включённой функции ударного применения дрели, можно быстро продолбить необходимое отверстие даже самой толстой бетонной стене.

— Закручивать или выкручивать шурупы или саморезы. Такой процесс также не требует включения ударной функции.

Правила пользования прибором

Перфораторы широко используются в современном строительном производстве, они заменили монотонный и малоэффективный ручной труд. Но его использование сопряжено с определёнными рисками, о которых надо знать, прежде чем приступать к работе.

Работа с перфоратором требует аккуратности

Прежде всего работать нужно исправным инструментом в штатном режиме, разрешённом производителем. Электропитание должно обеспечиваться через кабель, сечение которого соответствует потребляемой мощности.

После транспортировки перфоратора в холодное время года для размягчения смазочных жидкостей внутри механизма необходимо выждать не менее получаса.

Оператор, осуществляющий работу, должен быть здоров. Перед работой необходимо изучить инструкцию к прибору и правила техники безопасности.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

1. Блок редуктора ударного узла.
2. Блок статора.
3. Блок цепей питания и управления.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Опции и функции

Регулировка оборотов

Как правило, обороты регулируются нажатием на пусковую кнопку. На малых оборотах насадка вращается медленнее и энергия удара невелика. Некоторые модели снабжены ограничителем оборотов.

Реверс

Эта функция очень полезна, чтобы освободить заклинившую насадку. Конструктивно реверс реализуется двумя способами: рычажок на курке (пусковой кнопке) или поворот щёточного узла.

Какой из способов лучше – вопрос спорный. Переключение реверса на курке более распространено, привычнее и удобнее в работе. Поэтому если вы намерены использовать перфоратор в качестве мощного шурупо- или гайковёрта, однозначно выбирайте модель именно с таким переключением направления вращения шпинделя.

Предохранительная муфта

Ею снабжаются почти все модели перфораторов, кроме самых простых и дешёвых. При заклинивании насадки (а это в работе бывает часто) муфта разъединяет шпиндель перфоратора и электропривод, предохраняя инструмент от поломки, а мастера от травмы. Стоит заметить, что у дрели подобного устройства нет.

Советы по эксплуатации

Общие рекомендации для работы с перфоратором очевидны: нужно соблюдать технику безопасности при работе с электроинструментами и применять средства индивидуальной защиты (очки, противопылевую маску, наушники).

Используйте инструмент по назначению, не перегружайте его. Во время длительной работы делайте перерывы. Они нужны не только для того, чтобы дать остыть инструменту. На оператора действуют вибрации от перфоратора. Они нарушают кровообращение. Перерывы нужны, чтобы оно восстановилось.

Ещё несколько хитростей:

• Регулярно смазывайте хвостовик рабочей насадки. Используйте для этого любую консистентную смазку.
• Сверление бетона и подобных материалов быстро изнашивает бур. Острые грани победитового наконечника скругляются. Спиральная часть тоже изнашивается, становится тоньше и хуже удаляет из отверстия продукты бурения. Всё вместе это снижает эффективность работы. Своевременно заменяйте изношенные насадки.
• Отверстие большого диаметра в бетоне легче сверлить в два прохода: вначале использовать бур меньшего размера, а затем уже нужного.
• Керамическую плитку сверлят без удара. После того как бур пройдёт её насквозь, включается режим сверления с ударом и основание под плиткой сверлится обычным путём.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

https://youtube.com/watch?v=HwngBX78XrE%3F

Публикации по теме

Холодная сварка учимся правильно пользоваться

Насадка на дрель для заточки сверл и ее эффективность

На перфоратор переходник для закрепления сверла

Гибкий вал на дрель конструкция применение и изготовление

Как устроен шуруповерт или конструкция прибора

Рассматриваемый вид инструмента работает по принципу превращения электрической энергии в механическую, тем самым совершая полезную работу. Исходя из этого, шуруповерты классифицируются на сетевые и аккумуляторные. Популярностью пользуются аккумуляторные модели за счет их портативности, однако сетевые также имеют преимущество — это высокая мощность по сравнению с аккумуляторными. Сетевые шуруповерты еще называют дрелями, так как ими можно не только завинчивать крепежные изделия, но и сверлить дерево и металл.

Это интересно! Близким родственником аккумуляторных шуруповертов являются гайковерты, которые имеют не только одинаковое устройство, но и принцип работы.

Внешнее устройство сетевых и аккумуляторных моделей практически идентичное, за исключением незначительного отличия. Это отличие заключается в присутствии батареи на портативных инструментах, а также наличие провода для подключения в розетку на приборах сетевого типа. Внутреннее устройство имеет больше отличий, однако, принцип работы шуруповертов сетевого и аккумуляторного типа одинаковый. Главными конструктивными элементами рассматриваемых устройств являются:

1. Корпус из ударопрочного пластика
2. Патрон (обычно быстрозажимного типа)
3. Кнопка, выключатель или курок для запуска инструмента
4. Переключатель режимов направления движения исполнительного органа — реверс
5. Регулятор скорости в виде переключателя
6. Регулятор силы момента — более известен, как трещотка

Чтобы понимать устройство, ниже представлено фото с описанием каждого элемента. Работа прибора основывается на следующих деталях, которые находятся внутри корпуса:

• Электромотор коллекторного или бесколлекторного типа
• Шестеренчатый механизм в виде планетарного редуктора
• Предохранительная муфта с регулятором усилия — исключает заклинивание и перегрев мотора, предотвращая тем самым выход его из строя

В зависимости от модели инструмента, они также дополнительно могут оснащаться подсветкой, индикацией заряда батареи или LED-дисплеем. В конструкции корпуса могут быть пазы для размещения сменных бит, что облегчает эксплуатацию прибора.

Это интересно! В сетевых шуруповертах применяются коллекторные двигатели переменного тока 220В, а в аккумуляторных используются, как коллекторные, так и бесколлекторные моторы постоянного тока. Сразу надо отметить, что бесколлекторные модели встречаются реже, так как их стоимость в 2 раза выше моделей с графитовыми или медными щетками.

https://youtube.com/watch?v=9faVC3KPlZw%3F

Как устроен перфоратор

Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Однако последовательное рассмотрение деталей и принципа действия поможет основательному пониманию нюансов работы механизма и поиску неисправностей.

Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора.

В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

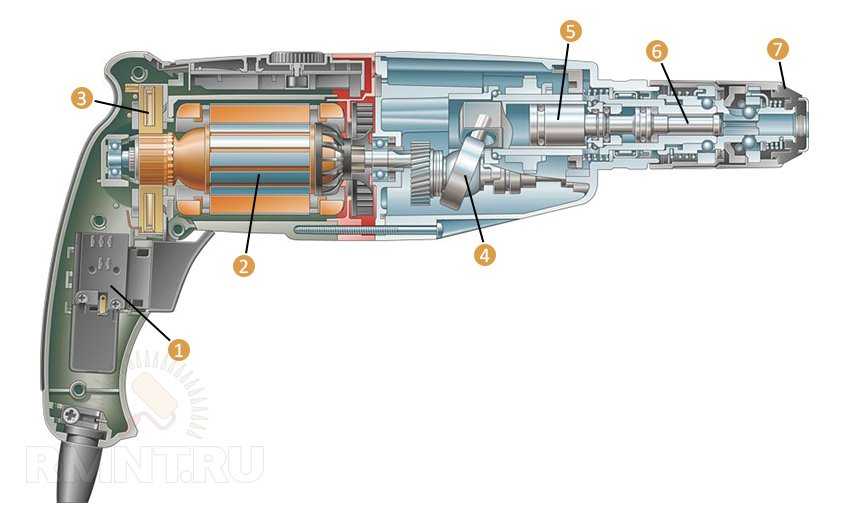

Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.

Причины возникновения сложностей при замене

Иногда возникают ситуации, в которых не получается извлечь сверло из патрона привычным способом. Такие затруднения могут иметь различные причины. В большинстве случаев это связано с устройством дрели, когда в патронах отсутствует ограничительный механизм, страхующий поверхность от чрезмерного усилия, приложенного в момент зажатия. Это приводит к заклиниванию патрона, когда регулировочное кольцо не поддается движению в обратном направлении. В результате получается, что застряло сверло в дрели. Как вытащить его? Дадим некоторые рекомендации.

Похожая ситуация может возникнуть при перекосе сверла в патроне. Данная причина чаще возникает при использовании инструмента малого диаметра. Этих элементарных причин можно избежать при внимательном отношении к работе. В остальных случаях необходимо придерживаться некоторых правил, извлекая сверло инструментом, имеющимся под рукой.

Виды перфораторов

У неопытного человека могут возникнуть сложности, связанные с выбором перфоратора, поскольку ассортимент таких устройств на современных строительных рынках очень широк. Поэтому прежде всего, следует разобраться, какие существуют виды перфораторов.

В зависимости от технических возможностей они подразделяются на следующие группы:

• Бытовые — предназначены для различных домашних работ, которые проводятся время от времени.
• Профессиональные — подходят для тех случаев, когда требуется использовать перфоратор ежедневно, на протяжении 8-часовой смены.
• Промышленные — способны выдерживать постоянную и длительную эксплуатацию, когда различные рабочие используют инструмент посменно.

По виду потребляемой энергии перфораторы бывают:

• Бензиновыми.
• Пневматическими.
• Электрическими.

Электрические модели пользуются самым большим спросом и популярностью. В свою очередь, они могут быть:

• Стационарными.
• Аккумуляторными.

Для питания последних используются литий-ионные, никель-кадмиевые или никель-металл-гидридные батареи.

Двигатели в моделях, работающих от электрической сети, располагаются вертикально или же горизонтально.

Устройства с горизонтально расположенным двигателем

Перфораторы данного типа могут работать в таких режимах:

• Удары, сочетающиеся со сверлением.
• Только сверление без ударов.
• Только удары без функции сверления.

В отдельных упрощенных моделях могут иметься лишь две первые функции. Сегодня производители начали выпускать профессиональные устройства, не оснащенные дрелью. Подобные инструменты не получится применять для сверления, поскольку большинство профессиональных мастеров имеют в своем арсенале отдельную дрель.

Технические характеристики подобных облегченных перфораторов таковы:

• Мощность потребления — не более 750 ватт.
• Сила удара — до 13 Дж.
• Скорость удара — совершают около 500-1000 ударов в минуту.
• Скорость вращения сверла (может регулироваться) — не более 1100 оборотов/мин.

Также облегченные перфораторы могут оснащаться следующими функциями:

• Передняя ручка, позволяющая регулировать установку и надежно удерживать инструмент руками.
• Курковый выключатель, при помощи которого можно фиксировать рабочий режим двигателя и регулировать число оборотов.
• Упор, позволяющий регулировать глубину проделываемого отверстия.
• Табло, указывающее выбранный режим работы.
• Переключатель реверса, при помощи которого можно изменять направление движения ротора.

Устройства с вертикально расположенным двигателем

Приборы данного вида отличаются большей мощностью по сравнению с горизонтальными, а также большим количеством режимов работы и полноценной системы управления. Частота удара данных моделей составляет 1000-2000 ударов в минуту.

Также такие устройства могут иметь антивибрационную защиту для рук и удобную рукоятку, позволяющую выполнять работу в сложных условиях более комфортно.

Некоторые модели производители оснащают двухскоростными редукторами или электронным мобилайзером.

В моделях промышленного назначения может иметься система вакуумного давления пыли, расположенная в корпусе и кинематической схеме, или же представляющая собой автономный съемный блок.

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии

Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Итак, разборка классического СДС-патрона перфоратора выполняется в следующей последовательности. Шаг первый

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 2

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

Снятие патрона перфоратора. Фото 3

После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Снятие патрона перфоратора. Фото 4

Все детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи и пыли, смазать, а затем собрать устройство в обратной последовательности.

Чтобы еще более подробно познакомиться с вопросом о том, как снять патрон с перфоратора или дрели, как правильно разобрать его, выполнить техническое обслуживание или мелкий ремонт, можно изучить не только теоретическую информацию, но и посмотреть соответствующее видео.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.
