Воздухоотводчики

Механический

Корпус ручного спускника обычно сделан из латуни, имеет простую конструкцию и маленькие размеры. Основной частью всего крана Маевского является запорный клапан игольчатого типа. Чтобы задействовать его и выгнать воздух, необходимо провернуть винт против часовой стрелки на один оборот специальным ключом, отвёрткой или рукой, в зависимости от модели устройства. Игла открывает отверстие и через него выходят газы. В этот момент будет слышен слабый звук шипения. Как только весь воздух вышел, через отверстие начинает вытекать теплоноситель. После этого необходимо закрутить винт до конца.

Внимание! Если система отопления принудительная, то перед спуском воздуха следует выключить циркуляционные насосы. Единственный недостаток механических устройств – все действия с ними приходится проводить вручную

Единственный недостаток механических устройств – все действия с ними приходится проводить вручную.

В однотрубных системах с естественной циркуляцией роль воздухоотводчика играет расширительный бачок открытого типа. Если установлен закрытый мембранный бак, то в систему отопления необходимо встроить автоматическое устройство отвода воздуха.

Трубы в сетях с принудительной циркуляцией должны иметь подъём от основного стояка к остальным. Автоматические воздухоотводчики монтируются на наивысших точках сети, так как именно в них собирается газ, а также в местах вероятного скопления (коллекторы).

Кран Маевского устанавливается на радиаторах сверху справа или слева на боковой стороне. Большая часть всех газов выводится из сети отопления через автоматические воздухоотводчики, и лишь малая доля через механические устройства.

Установка воздухоотводчика на радиатор в ванной

Внимание! Сначала удаляют воздух из системы, и только потом из радиаторов. Чтобы было легче и быстрее заменить автоматический воздухоотводчик, рекомендуется устанавливать его на отсекающий клапан

Во время откручивания устройства для отвода воздуха, он отсекает теплоноситель

Чтобы было легче и быстрее заменить автоматический воздухоотводчик, рекомендуется устанавливать его на отсекающий клапан. Во время откручивания устройства для отвода воздуха, он отсекает теплоноситель.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную. Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

• В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
• При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
• Он давит выступом-флажком на жиклер, отжимая его.

Принцип работы автоматического клапана для спуска воздуха

Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
По мере выхода воды корпус воздухоотводчика заполняется водой.
Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Причины возникновения пробок

Существует несколько причин, по которым воздух может оказаться в контуре отопления:

Воздухоотводчик с боковым выводом

• При заполнении труб водой не до конца залиты все полости.
• Частицы кислорода попадают при пополнении теплоносителя при работе системы.
• Он может подсасываться при эксплуатации контура, если были допущены ошибки при его проектировании.
• В воде находится кислород в адсорбированном виде. Со временем он выделяется, поднимается вверх и скапливается в самых высоких точках.

Правильно спроектированный контур обеспечивает стабильную работу отопления и плотное заполнение при первичной заливке воды под давлением.

Жидкость подается снизу вверх до достижения необходимых показателей в системе. При этом воздух из труб и оборудования постепенно вытесняется.

В открытом контуре он сразу выбрасывается в атмосферу, а в закрытой скапливается в специальных отстойниках. Сохранившийся в жидкости кислород обычно в течение двух-трех дней высвобождается и тоже поднимается вверх. Если в проекте не допущены ошибки, газы не задержатся нигде, кроме отведенных для этого точек, в которых и устанавливаются воздухоотводчики.

Воздухоотводчик в системе отопления

В какой-то степени сгладить проблему можно за счет предварительной деаэрации воды, что поможет снизить содержание в ней кислорода с 30 до 1 грамма на 1 тонну. Заранее определить, насколько загазована жидкость, невозможно. Поэтому в любом случае даже из деаэрированной воды необходимо выводить газы. При нагревании жидкости адсорбированные в ней газы начинают быстрее освобождаться, в то время, как повышение давления этот процесс сдерживает.

Воздух в системе отопления — почему это плохо?

Казалось бы, закрытая система отопления, полностью заполненная теплоносителем, откуда же в ней воздух? Путей его появления внутри несколько, среди них можно выделить несколько основных:

В процессе заполнения теплоносителем

В то время как вы заполняете отопительную систему водой или другим теплоносителем, он смешивается с воздухом. Избежать этого практически невозможно, поэтому приходится принимать это как должное.

Через некачественные соединения

Плохой монтаж системы отопления, установка и подключение твердотопливного котла или другого отопительного прибора, низкое качество, брак или поломка запорной арматуры или других элементов — все это приводит к проникновению воздуха внутрь.

Химические реакции

Помимо воздуха внутри могут скапливаться и другие газы. К примеру, если вы используете теплоноситель с повышенной кислотностью и алюминиевые радиаторы, то в результате химической реакции будет выделяться водород.

Фото 1: Автоматический воздухоотводчик для систем отопления

Как видите, причин этого явления масса. Но чем же это так плохо? Первое, к чему это приводит — кавитация. Она значительно ускоряет износ оборудования и приводит к шумам при его работе. Вторая причина, это коррозия. Она разрушает элементы системы отопления, и разносит их частицы с потоком теплоносителя по другим устройствам, засоряя и мешая их нормальному функционированию. В-третьих, наличие воздуха снижает фактическую теплоотдачу отопительных приборов и приводит к нарушению работы насосов. Она даже может стать причиной разрыва корпуса отопительного котла.

Для устранения всех этих проблем используется автоматический воздухоотводчик. Давайте разберемся, как он работает в системе отопления и из каких узлов состоит.

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

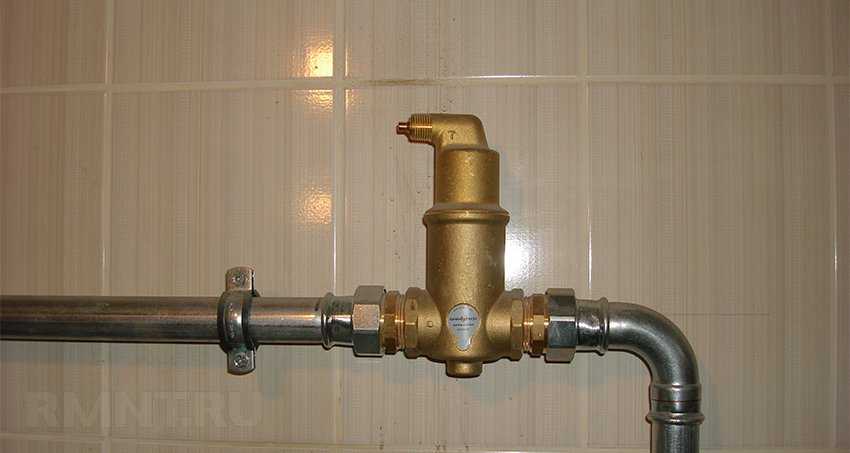

Сепараторы воздуха

Работа большинства сепараторов основана на том, что при резком снижении скорости потока теплоносителя, растворённый в нём воздух высвобождается, образуя пузырьки. Корпус сепаратора выполнен в виде колбы, в которой находятся замедляющие поток элементы. Каждая фирма изготовитель может устанавливать своей «замедлитель» особенной формы:

• перфорированные трубки с проволочной оплёткой;
• свёрнутые цилиндром сетки;
• сетчатые корзинки;
• системы колец разного диаметра.

Помимо замедления потока и создания зон с разным давлением поверхность этих элементов служит своеобразным «катализатором» для образования крупных пузырьков воздуха — соприкоснувшись с ней, микропузырьки прилипают к ней и друг к другу.

Другой тип сепараторов сначала «разгоняет» поток, пропуская его в колбу через узкое сопло. Но попадая во внутреннюю плоскость, скорость потока резко падает, давление уменьшается, и растворённый газ выделяется в виде пузырьков.

Есть сепараторы воздуха, использующие центробежные силы. При подаче теплоносителя через специально ориентированные патрубки он в колбе закручивается, при этом жидкость приливает к стенкам, а воздух концентрируется в центре и всплывает на поверхность воронки в виде пузырьков.

Независимо от типа подача выход теплоносителя в сепараторах осуществляется в нижней части корпуса, а отвод воздуха — в верхней. Верхняя часть устроена по тем же принципам, что и у автоматических воздухоотводчиков.

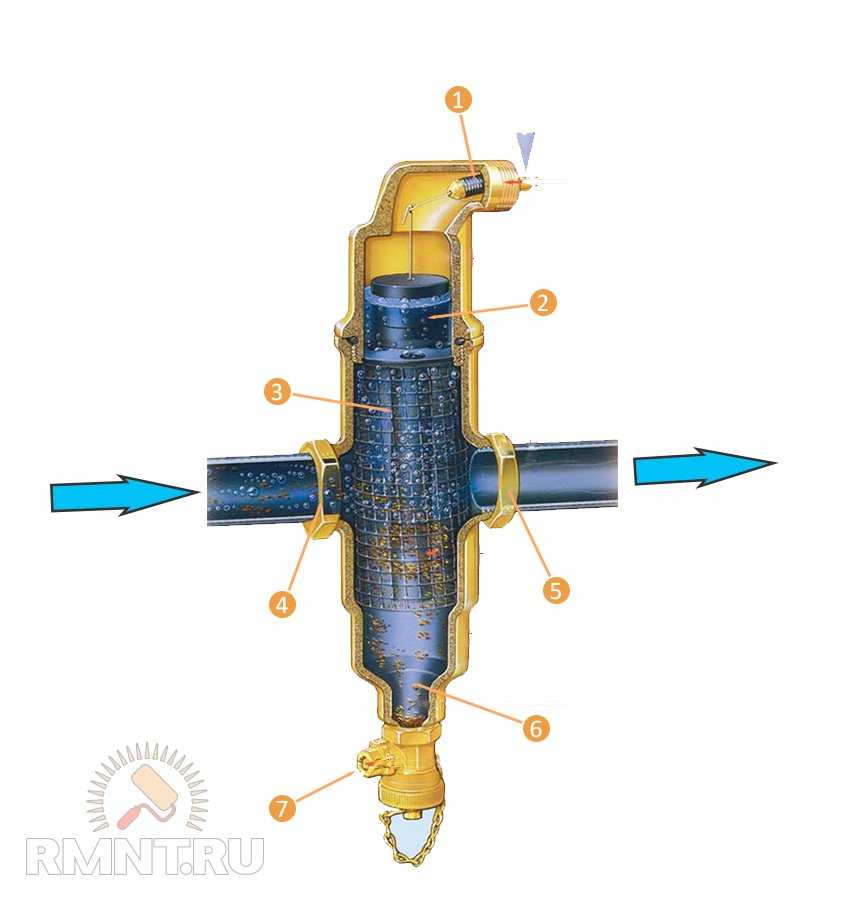

1. Воздушный клапан. 2. Поплавок. 3. Сетка сепаратора. 4. Входной патрубок. 5. Выходной патрубок. 6. Камера сбора шлама. 7. Выходной клапан для прочистки сепаратора от шлама.

Кроме «чистых» моделей есть ещё и комбинированные. Они совмещают в себе функции удаления воздуха и шлама.

В системах отопления, использующих несколько насосов, между котлом и коллектором устанавливают гидрострелку. Потоки в ней замедляются, а её корпус достаточно большой, чтобы в верхней ветке (в подаче) устроить сепаратор воздуха, а в обратке — сепаратор шлама. Поэтому некоторые производители интегрируют в этом устройстве три функции.

2 Разновидности воздушных клапанов

Пузырьки воздуха, находящиеся в жидкости, обычно накапливаются в каких-либо отдельных местах трубопровода или внутри батарей. Появившаяся пробка постепенно увеличивается, что приводит к частичной или полной блокировке циркуляции горячей воды в конкретном участке. Некоторые секции или целые радиаторы могут совсем перестать греть. Чтобы избавиться от воздуха в отопительной системе, используют два вида воздушных стравливателей:

• механический клапан Маевского;
• автоматический сбросник воздуха из системы отопления.

Во времена Советского Союза воздухоотделители такого рода не применялись. В частных постройках обычно использовали отопление открытого типа. Воздух в таком случае выходил через расширитель. Централизованные сети снабжались воздухоотводными кранами. Зачастую их монтировали в высших точках.

Факт 2. Не существует трубопроводов без воздуха

Атмосферный воздух попадает в трубу при ее заполнении водой. Если отсутствуют устройства, его удаляющие, он собирается в высоких локальных точках. При нормальном давлении и температуре вода может содержать до 2% (объемных) растворенного воздуха. Скорость потока воды может изменяться при изменениях температуры и давления, на уклонах, при изменении диаметров трубы, частично открытых задвижках и пр. При этом растворенный воздух может выделяться, собираясь в высоких точках. Воздух может попадать в трубу при запуске глубинных насосов, из всасывающих вихрей обычных насосов, через неплотные соединения в зонах выше гидравлического градиента (точки с отрицательным давлением). Также воздух впускается в трубу воздушными клапанами при возникновении разрежения.

понедельник, 9 октября 2017 г.

Автоматический клапан спуска воздуха — особенности конструкции и эксплуатация

• Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
• Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
• Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
• Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
• Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
• Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.

• Рабочее давление (стандартно 10 атм, есть модели с показателем в 16 атм);
• Рабочая температура среды (стандартно до 110-120°С);
• Тип резьбового соединения — наружная или внутренняя резьба.

• В самых высоких точках отопительных контуров (верх вертикальных стояков и т.д.), куда стремятся попасть пузырьки воздуха из теплоносителя.
• На торцах тупиковых ответвлений трубопровода.
• В составе группы безопасности обвязки котла (в первую очередь твердотопливного) в системе отопления закрытого типа. Воздухоотводчик автоматический монтируется на коллектор вместе с манометром и аварийным клапаном. Устройство помогает стравить воздух при заполнении теплоносителем водяной рубашки котельного агрегата или быстро слить из нее воду при опорожнении теплогенератора, отсеченного от отопительного контура.
• На циркуляционный насос с целью улучшить его работу, если конструкция агрегата предусматривает монтаж устройства для сбрасывания воздуха. Перекачка завоздушенного теплоносителя ухудшает работу насоса, воздушная пробка провоцирует его остановку, крыльчатка и подшипники быстрее изнашиваются. Воздухоотводчик также удаляет пар из перегретого теплоносителя.
• На трубопровод работающей системы при обнаружении участка, где постоянно скапливается воздух (такое происходит, в частности, при несоблюдении угла наклона труб).
• На приборы отопления.

Шаг №1: Демонтируем спускник.

Шаг №2: Влагу и остатки уплотнителя удаляем сухой бумажной салфеткой.

Шаг №3: Резьба становится чистой и сухой.

Шаг №4: На наружную резьбу нового клапана по кругу наносим анаэробный герметик

Шаг №5: Монтируем новый клапан, через 10 минут подаем давление.

Устройство автоматического газоотводчика

Прибор изготавливают в виде полого корпуса с патрубком, который находится в нижней части корпуса. В цилиндре размещен поплавок из полимера, соединенный тягой с клапаном игольчатого типа.

Принцип работы прибора основан на применении силы тяжести плавучего поплавка. Когда он находится в верхней позиции, клапан закрыт, если опущен, краник открывается. Пластиковый поплавок соединен с пружинящим золотником. Когда внутрь устройства попадают пузырьки газа, поплавок опускается, и в определенный момент золотник освобождает отверстие для выхода газа. После его удаления корпус вновь наполняется теплоносителем, поплавок возвращается в первоначальное положение, золотник перемещается, закрывая отверстие. Механизм находится в режиме ожидания. Детально с устройством воздухоотводчика можно ознакомиться на фото.

1. Запорный колпачок предупреждает протечку воды при аварии и предохраняет отверстие от загрязнения. В новых моделях можно встретить вариант принудительного закрытия клапана, позволяющий устранять воздух и вручную.
2. Обратный клапан с встроенным автозапором предоставляет возможность обслуживания газоотводчика без слива воды.
3. Полезно поплавковое устройство и при освобождении системы или отдельного участка. Так как снижение уровня воды в камере автоматически приоткроет клапан, это поможет воздуху проникнуть внутрь, чтобы ускорить опорожнение.
4. Надежность работы газоотводчика зависит от гидростатического давления, это означает, что в теплосети должны соблюдаться нормы рабочего давления.

Принцип работы воздухоотводчика можно увидеть на этом ролике:

К недочетам конструкции можно отнести требовательность к чистоте теплоносителя. Грязная вода постепенно забивает отверстие, это нарушает герметичность выпускного клапана. Чтобы устранить течь, механизм разбирают и чистят .

Еще одно уязвимое место в таких моделях – протечка на участке с резьбой между корпусом прибора и верхней крышкой. Проблема возникает после разрыва уплотнителя. Кольцо-прокладку надо заменить или подмотать резьбу фум-лентой.

Воздух! Воздух!

Стояки, а то и контур ГВС целиком время от времени приходится сбрасывать.

Причин для этого несколько:

Сезонные ремонтные работы (ревизия запорной арматуры, плановые испытания теплотрасс и т.д.);

Плановая ревизия запорной арматуры

• Аварийные работы (устранение порывов, течей стояков и розливов);
• Работы в квартирах при неисправных вентилях (в частности, замена этих вентилей).

А теперь давайте представим себе, что произойдет при сбросе и последующем запуске пары соединенных перемычкой стояков:

1. Стоит перекрыть вентиля на стояках, открутить заглушки и открыть любой кран на любом сантехническом приборе, как вода полностью сольется из парных стояков, и они заполнятся воздухом;

Каждое отключение ГВС приводит к завоздушиванию стояков

1. При запуске парных стояков воздух будет вытеснен давлением воды в верхнюю часть замкнутого контура — в перемычку;
2. Поскольку перепад давлений, приводящий в движение воду, минимален, воздух в системе водоснабжения полностью остановит циркуляцию на этом ее участке. Очевидные последствия — те самые долгий нагрев воды при водоразборе и холодные полотенцесушители.

Узнать больше о том, как убрать воздух из системы водоснабжения, вам поможет видео в этой статье.

Особенности установки воздухоотводчика

На радиаторах обычно устанавливают угловые модели, выпускают и альтернативные варианты, специально для современных отопительных приборов. Если ? коллектора не совпадает с соединительным ? клапана, используют переходники. Если модель газоотводчика не предусматривает отсечной клапан, его целесообразно купить дополнительно.

Устанавливаются современные автоматические воздухоотводчики в вертикальном положении. При этом необходимо следить за тем, чтобы воздушный штуцер был направлен вверх. Монтаж осуществляется в самых высоких частях трубопровода, котлов, нагревательных устройств, коллекторов и на участках, где отмечается большое скопление воздуха.

Сам процесс установки осуществляется с использованием специального рожкового ключа, который применяется к шестиграннику самого корпуса. Он находится под колбой.

1. Сначала в системе закрепляют отсечной клапан, а потом нему подсоединяют автоматический воздухоотводчик для отопления. Особенно актуален такой тип монтажа для централизованной теплосети, так как он позволяет осуществлять ремонт газоотводчика без слива воды. А примесей, засоряющих устройство, в такой воде достаточно, поэтому чистить золотник и подпирающий механизм надо регулярно.
2. Все виды прибора устанавливают строго вертикально, располагая его защитным колпачком с ниппелем верх, так как в другом положении поплавок не будет работать. Колпачок на заводе плотно закручивают, чтобы избежать засорения. Перед эксплуатацией его надо открутить.

На корпусе есть монтажный шестигранник, за который прибор и монтируют гаечным ключом. Устанавливать устройство путем захвата корпуса с помощью рычажного ключа запрещено – есть риск повреждения целостности конструкции, а, значит, и нарушения ее работоспособности.
Отопительный прибор устанавливают под некоторым наклоном, чтобы секция радиатора, где установлен автоматический воздухоотводчик для отопления, была приподнята. Этот простой прием улучшает доступ воздуха к прибору.

В современных системах газоотводчик с воздушным клапаном – один из важных компонентов, обеспечивающих нормальную циркуляцию жидкости. Конструкция устройства нехитрая, как все гениальное, потому при надлежащем обслуживании вполне надежна, если выбрать качественную модель проверенного производителя.
