Способы и схемы подключения светодиодной ленты без блока питания

Где лучше расположить?

Подсветка шкафов на кухне, в зависимости от расположения, выполняет различные функции.

Над рабочей зоной

В этом случае светильники крепят в центре шкафов (встроенные) или ближе к их передней стороне (накладные). Тогда свет будет падать вниз, создавая правильный эффект и способствуя концентрации зрения на подготовке продуктов: нарезке, очистке и т.п.

Совет! Чтобы не нарушать внешний вид, закажите вместе со шкафами специальный «порожек», который скроет корпуса ламп.

На фото подсветка в углу под шкафами

По фартуку

Т.к. главная задача подобного освещения все-таки декоративная, то и фартук должен быть подходящим. Подходят:

• скинали с рисунками;
• однотонная плитка;
• фактурные поверхности.

Безусловно, часть потока будет попадать на столешницу, поэтому подсвечивать фартук можно и в случае небольшого недостатка света на кухне.

Ленты крепят обычно сверху, но можно добавить снизу и по бокам.

В плинтусе

Не самый удачный способ добавить освещение, потому что:

1. Подсветка снизу вверх будет слепить.
2. Рабочая зона не станет светлее.
3. Нижнее расположение подчеркнет любой мусор, пыль и другие недостатки столешницы.

На фото подсветка темного фартука

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

• Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
• Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

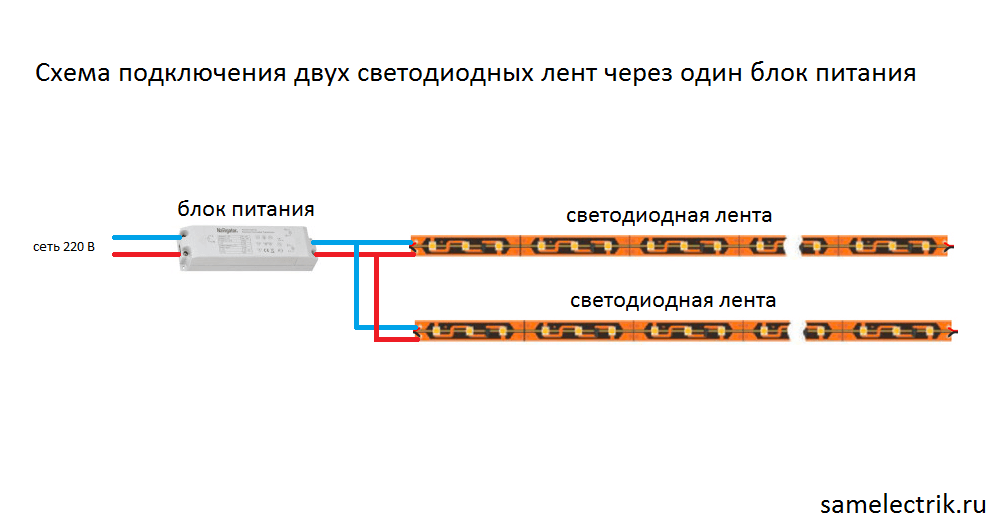

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

Особенности и преимущества подсветки шкафа светодиодной лентой

Освещение внутреннего пространства мебели позволит разнообразить и освежить интерьер комнаты. Светодиодная подсветка шкафа используется не только в качестве декоративного приема, но и несет практичную функцию. Зачастую модуль для хранения занимает самое затемненное место в помещении, поэтому в утренние и вечерние часы содержимое полок не просматривается, для доступа к вещам требуется включить свет в комнате. Лента со светодиодами позволит легко найти необходимую вещь на освещенных полках даже в темное время суток.

По своим эксплуатационным качествам LED-подсветка преобладает над галогенными аналогами. Ключевые преимущества состоят в более длительном эксплуатационном сроке и меньшем потреблением электроэнергии.

Достоинствами светодиодов также являются:

• компактные размеры;
• невысокое рабочее напряжение;
• ударопрочность;
• устойчивость к вибрации;
• возможность регулирования яркости светового потока;
• экологическая безопасность;
• противопожарная безопасность.

Как выбрать светодиодную ленту

Чтобы светодиодная подсветка на кухне оправдала ваши ожидания, важно правильно выбрать яркость LED-подсветки. Она зависит от типа светодиодов, а также плотности их размещения

Приведем несколько рекомендаций относительно того, как выбрать светодиодную ленту для кухни.

Большое количество разноцветных подсветок утомляет глаза. Дизайнеры обычно рекомендуют выбрать какой-то один вариант с мягким естественным светом. При таком освещении меньше устаешь и оно приятно для глаз. Поэтому владельцы обычно покупают для кухни изделия с одноцветными SMD диодами:

• smd 5050 – световые полоски с тремя кристаллами;
• smd 3528 – световые полоски с одним кристаллом.

Для декоративного освещения, например, украшения полок и шкафчиков, можно выбрать LED-подсветку с диодами типа 3528 с плотностью размещения 60 штук на 1 метр. Такая подсветка помогает сделать акцент на отдельные зоны помещения, создать романтичную, приятную обстановку.

Для освещения столешниц подходят LED ленты с диодами типа 5050 и плотностью размещения 60 штук на 1 метр или светодиодами типа 3528 с плотностью размещения 120 штук на 1 метр. Таким образом рабочая зона подсвечивается ярко и равномерно.

А если вы хотите веселую многоцветную подсветку, стоит рассматривать RGB ленты. В их конструкции 3 диода (красный, зеленый и синий), которые объединены в один светодиод. Поэтому такие ленты могут светиться разными цветами. Эффект цветности обусловлен смешением в разных пропорциях свечения трех диодов. Для работы подсветки нужен контроллер, который регулирует интенсивность свечения и задает разные режимы мерцания.

Перед покупкой нужно определить длину световой полосы для воплощения вашего проекта. Светодиоды продаются в рулонах по 5 метров. Производители делают линии, по которым можно обрезать ленту до нужной длины. Благодаря этому очень удобно отмерять необходимый размер.

Монтаж светодиодной ленты под кухонные шкафы

Основой хорошо проведённой установки является продуманное планирование — как выбрать, где и какие элементы схемы расположить.

Светодиод даёт направленный пучок света, чаще всего это сектор 120° строго по центральной оси полупроводника. Реже встречаются варианты на 90°, 60° и 30°. Закрепив ленту снизу подвесного шкафчика и отступив от стенки, на вертикальной поверхности образуется весьма четкая полоса, притом волнистая между светом и тенью, что может пагубно сказаться на общей картине.

Нужно распределять источник света так, чтобы разделительная полоса света и тени от подсветки приходилась на естественную границу, например, между окантовкой рабочей поверхности и облицовкой стены. В самом простом случае ленту монтируют впритык к стене, чтобы осветить её полностью. Подбирая различные варианты, можно с выгодой для общего дизайна поработать с визуальной «глубиной» рабочей поверхности.

Ленты с диодами, имеющие узкий сектор освещения, можно крепить на самом краю под шкафом, чтобы стена вовсе не освещалась. Универсальным способом по распределению света является использование алюминиевых профилей со светорассеивающими защитными плёнками. Даже высотой бортиков профиля при желании можно сформировать требуемую форму пятна освещённости.

Сам монтаж, при некотором навыке работы с инструментом, не представляет большой сложности.

1. Пропускаем кабель к месту соединения, как можно незаметнее, высверливая на тыльной стороне шкафа отверстие небольшого диаметра.
2. Светодиодную ленту небольшой мощности можно крепить непосредственно на подготовленную и обезжиренную поверхность нижней части кухонных шкафчиков. Ленты отмеренной длины, имеющие клеящий слой, просто прикладывают к выбранному месту и прижимают, снимая защитную пленку непосредственно перед монтажом. Если такого слоя нет — понадобится двусторонний скотч. Чтобы замаскировать ленту, можно оградить её профилем в тон шкафа.
3. Закрепляем блок питания, делаем электрическую разводку, аккуратно закрепляя провода с помощью клипс или двустороннего скотча.
4. Соединяем все элементы в схему, обязательно проверяем тестером проводку на короткое замыкание между питающими проводами и только после этого подключаем к сети. Подсветка готова.

Если ввиду повышенной мощности или из эстетических соображений планируется установка ленты в профиль, то сначала проще уложить светодиодную ленту в профиль и подключить выводы питания. После этого с помощью двустороннего скотча профиль закрепляется на шкафчиках. Придётся менять последовательность только в том случае, если профиль крепится с помощью саморезов, вкрученных с его внутренней стороны впотай.

На следующем видео тот же мастер, что и в предыдущем ролике, даёт советы о монтаже ленты в короб.

рмнт.ру

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Способы и места для интерьерного освещения на кухне

Количество кристаллов напрямую влияет на количество цветов в ленте. В целом же, светодиодные ленты могут обеспечить 15 000 000 оттенков – если в них соединить кристаллы различной яркости.

Сделать светодиодную подсветку можно для следующих целей:

• Комбинированное освещение для зонирования, выделение шкафов, ниш;
• Подсвечивание картин или других декоративных элементов интерьера;
• Подсвечивание кухонного фартука, особенно эффектно смотрится подсветка, если фартук сделан из стекла;

Освещение внутри ящиков и шкафов;

Выделение витражных стекол или полок из прозрачного стекла;

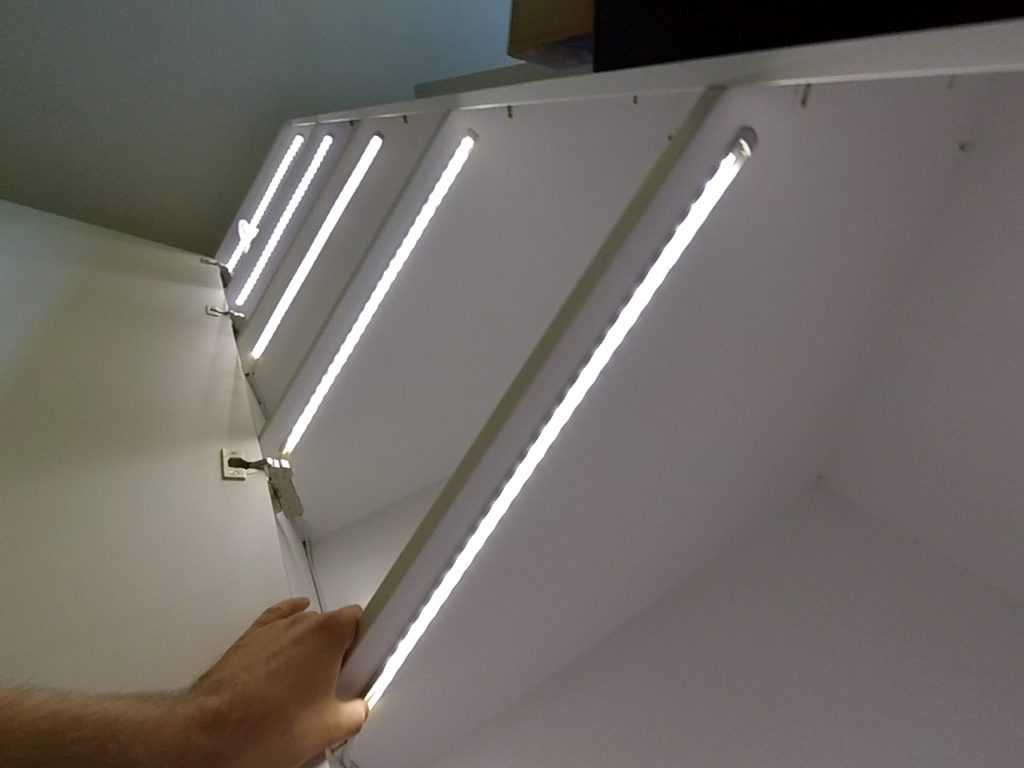

Установив подсветку внизу тумбочек, то есть под шкафы, можно создать эффект «парящей мебели»;

Освещение нескольких уровней потолка;

Освещение барной стойки LED-подсветкой создает атмосферу и стиль настоящего бара.

Монтаж светодиодов теплого спектра производится для классических интерьеров, а в высокотехнологичном стиле будет более уместным холодный свет.

Как сделать подсветку на кухне под шкафчиками своими руками

Качество и продолжительность свечения зависит от правильного подключения всей системы.

Установка светодиодов

Их можно установить только на алюминиевый профиль

Важно соблюдать условие, чтобы конструкция не нагревалась и не теряла яркости. Модуль, который мог бы проработать пять или десять лет, исчерпает себя через год без поддержки профиля

Это особенно актуально для устройств с силиконовым уплотнением.

В некоторых случаях используется специальный диффузор. Исключение составляет SMD 3528 60 LED, так как это маломощный прибор. Помимо основного оборудования, для установки требуются дополнительные инструменты.

• Кабель сечением 0,74 мм.
• Припаиваем канифолью и паяльником.
• Ножницы.
• Двухсторонний скотч.
• Изолента.
• Сверло и монтажное оборудование.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

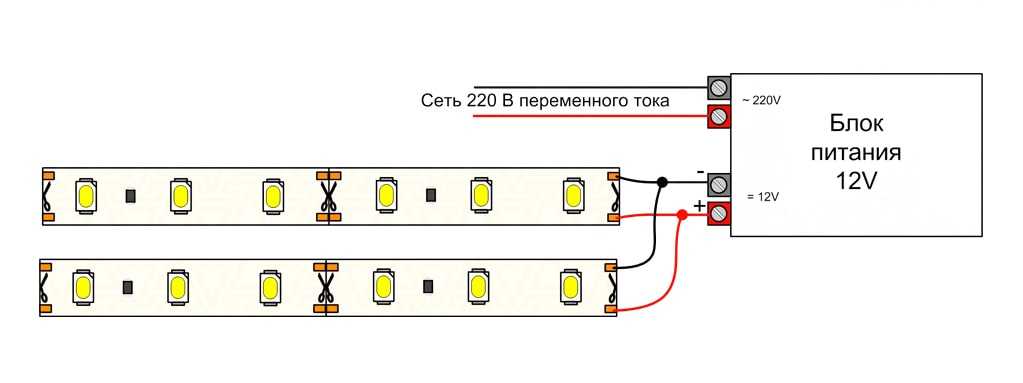

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

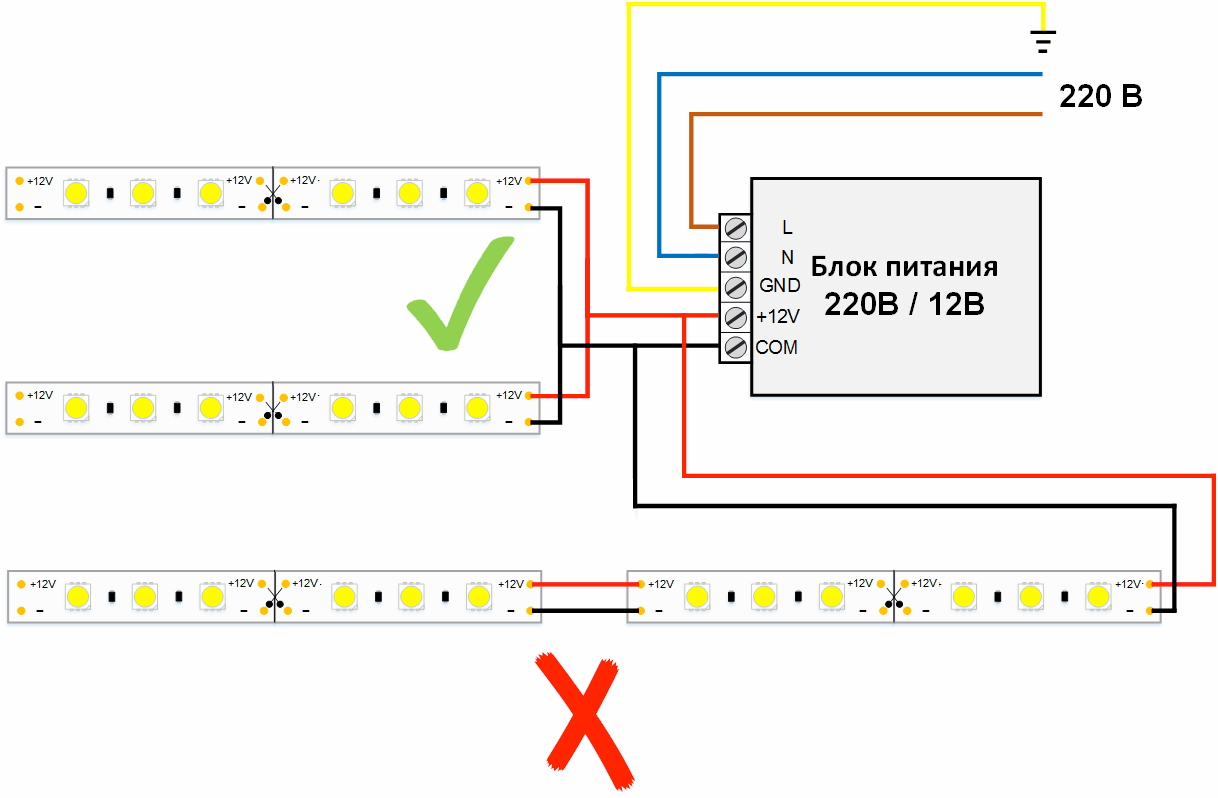

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

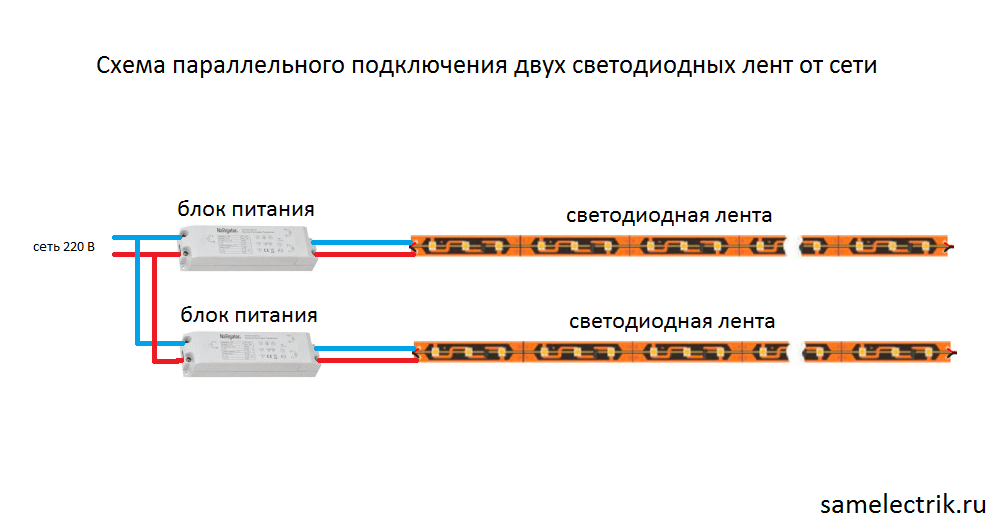

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

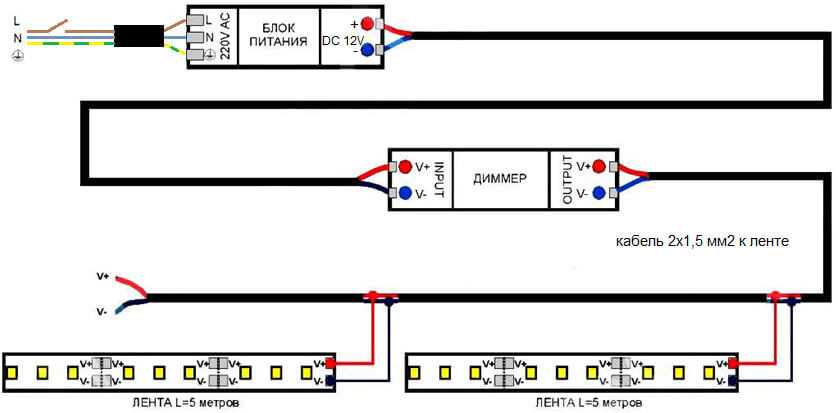

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм 2 . При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Чтобы подсветка на кухне не мешала

Если подсветку рабочей поверхности на кухне делать внизу шкафов, возникают другие проблемы:

1. Не всех устраивает внешний вид прикрепленных в этом месте светильников.
2. Сидящим за столом людям свет бьет в глаза.

Обе эти проблемы имеют одно решение: надо поставить декоративную планку, которая будет закрывать светильник и ограничивать распространение света. Получается и освещение на кухне более мягкое и самих осветительных приборов не видно.

Как сделать так, чтобы подсветка на кухне не мешала

Расположение планки, ее высоту, положение светильника надо подбирать на месте: источники света имеют разную высоту, различную яркость, световой поток направлен может быть тоже по-разному. Потому параметры планки подбираете экспериментально. Идеально, если свет не будет падать даже на пол, а будет только освещать столешницу.

Как вариант, планку можно оформить как небольшую полочку для разных кухонных мелочей. Обычно тут выставляют декор или баночки со специями. Если вам такая идея не нравится, делайте просто планку. Если считаетечто даже планка портит внешний вид или она просто не вписывается в стилистику, сделайте в шкафах двойное дно, спрятав внутри источники света. В этом случае можно установить матовое стекло, которое будет смягчать свет.

Сделать в шкафах двойное дно, внутрь установить люминесцентный светильник, а стекло закрепить на алюминиевых уголках

Дверка в этом случае делается по всей длине, хотя это не обязательно. Чтобы не возникло проблем с креплением стекла, по периметру дна можно установить алюминиевый уголок, на который просто уложить вырезанный по размеру кусок матового стекла или полупрозрачного поликрбоната.

Виды монтажа светодиодной ленты

Монтаж светодиодной ленты возможен несколькими способами:

Алюминиевый профиль. Его конструкция предварительно устанавливается вдоль размеченной траектории, затем в сам канал клеится плата с клейким основанием. После вся конструкция закрывается пластиковым профилем, который создает равномерное рассеивание света.

Процесс монтажа СДЛ при помощи алюминиевого профиля

Плюсы: применяется для длинных плат большой мощности (более14 Вт); алюминий отводит тепло, тем самым не позволяя кристаллам перегреваться, в отличие от пластиковых каналов; ровное основание и аккуратный внешний вид.

Минусы: более высокая цена и время, затраченное на установку профиля.

Алюминиевый скотч. Крепится вдоль намеченного пути крепления платы, затем на него наносится клей, на который крепится СДЛ.

Плюсы: отводит тепло, простота эксплуатации, применяется для плат маленькой и средней мощности.

Минус: внешний вид.

Другие способы крепления: пластиковые хомуты, нейлоновые стяжки, монтажные клипсы.

Данные способы применимы при расположении СДЛ в невидимом месте, т.к. портится визуальное восприятие.

Двусторонний скотч и/или клей. Один из простых и надежных методов.

Во всех указанных способах СДЛ крепится только по прямой траектории, при наличии поворотов, углов, необходимо разрезать её и соединить при помощи пайки или коннектора.

Как приклеить светодиодную ленту

1. Подготовить поверхность: выровнять от бугорков, впадин, трещин, очистить и обезжирить. Металлические и пластиковые поверхности обезжириваются ацетоном или уайт-спирит; окрашенные – уксусом. Деревянные поверхности также должны быть покрыты лаком или краской.
2. На подготовленную поверхность ровной линией наносится разметка (траектория) крепления СДЛ.
3. Наклеить СДЛ с использованием удобного метода:
4. двусторонний акриловый скотч 3М, как правило, нанесен на плату с обратной стороны. Постепенно открывая клейкую сторону, она плотно прижимается к обработанной поверхности.

Крепление ленты на двусторонний скотч (самоклеящаяся основа)

Клей (супер клей, момент монтаж, жидкие гвозди). Наносится вдоль траектории небольшими порциями через каждые 5 – 10 см. Затем плотно прижимают и фиксируют СДЛ.

Плюсы: быстрый контакт и сцепление с поверхностью.

Минус: отсутствие теплоотводящих свойств, что приводит к перегреву кристаллов.

Резка и соединение ленты

Резка ленты необходима в следующих случаях:

• изменение уровня (углы, повороты);
• укорачивание до необходимой длины.

Резка проводится ножницами в указанном на плате месте (пунктирная лента и/или значок ножницы). Разрез в не положенном месте приведет к нарушению схемы питания.

Место обозначения разреза на различных лентах

Для соединения/удлинения/наращивания СДЛ применяют основные два способа: пайка или коннектор (раздел «Подключение питания с помощью LED коннектора», «Подключение питания способом пайки припоем»).

Универсальность и вариативность применения ↑

Освещение светодиодной лентой ↑

Светодиодной лентой можно освещать подвесные потолки и другие конструкции в помещении

LED ленты пока не используются в качестве основного освещения в квартире, все-таки их мощность недостаточно велика. Но вот подсветить рабочую поверхность на кухне, обозначить ключевые места в интерьере, декоративные ниши или украсить многоуровневые потолки – это задачи как раз для светодиодных лент. Благодаря гибкости, их можно укладывать на криволинейные поверхности практически любой конфигурации.

Светодиодное освещение потолка ↑

Для освещения потолка можно использовать светодиодные ленты и светильники

Для подсветки потолка можно использовать как ленты, так и светодиодные светильники. Разница лишь в том, что лента сможет обеспечить лишь декоративную функцию, а светильники могут существенно осветить помещение или даже служить основным источником света.

Ленты приклеиваются в нише подвесного потолка таким образом, чтобы их не было видно невооруженным глазом, и направляются вверх, чтобы подсветить поверхность потолка. Светильники чаще всего монтируются в гипсокартонные подвесные потолки или конструкции типа Армстронг и направляются вниз, в пространство комнаты.

Варианты подсветки комнаты ↑

Для головного освещения комнаты также можно использовать светодиодное оборудование

Для освещения комнаты используются светодиодные светильники с лампами от 5 до 12 Вт мощностью. Как рассчитать необходимое количество светильников и световой поток каждого уже описывалось выше. При этом существуют лампы, которые предназначены заменить старые лампы накаливания. Светильники можно устанавливать как в люстры, бра, так и в корпус мебели.

Светодиодное освещение на кухне ↑

Светодиодное освещение на кухне: подсвечивание шкафов снаружи и внутри, а также потолка

С помощью светодиодного оборудования можно осветить рабочую зону на кухне и места, где чаще всего находятся люди. Для этого можно использовать светильники, встроенные в подвесные потолки. А для подсветки кухонных шкафов можно использовать светодиодную ленту, приклеенную к поверхности. Если же освещение продумывается на стадии проектирования, тогда по желанию можно кухонный гарнитур сразу заказать с местами для светильников. Более того, шкафы можно подсвечивать изнутри. Например, сделать так, чтобы подсветка включалась только при открытии дверцы и отключалась при закрытии.

Светодиоды в аварийных системах ↑

Светодиодное оборудование используется в аварийном и дежурном освещении

Аварийное или дежурное освещение предназначено освещать помещения, здания, транспортные средства, если происходит внезапное отключение энергосети. В таком случае оно работает от генератора. Мощность светодиодного освещения настолько мала, что позволяет существенно экономить бюджет муниципальных предприятий, где требуется круглосуточное дежурное освещение.

Промышленное светодиодное освещение ↑

Промышленное светодиодное освещение используется на предприятиях, автостоянках, автострадах и других местах

Использование светодиодного оборудования в промышленных и производственных помещениях позволяет не только экономить на потребляемой электроэнергии, но обеспечивает многочисленные удобства. Во-первых, если выходит из строя лампа накаливания, для ее демонтажа или монтажа новой приходится вызывать специалиста и технику, так как они находятся на недоступной высоте. Если же используются светодиодные светильники, а их срок службы составляет не менее 5 лет, потребность в замене возникает крайне редко. Помимо помещений такие светильники применяются для освещения набережных, автостоянок, коттеджных поселков, автострад и дорог.

Светодиодное освещение только набирает темпы. Оно имеет массу преимуществ: экономичность, экологичность, удобный спектр излучения, долговечность, свет виден на далеком расстоянии, ну и, конечно, дизайн. К тому же, замена и монтаж светодиодного освещения крайне прост, его можно сделать самостоятельно, не прибегая к помощи специалистов.

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет.
Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

• сама лента, электрический кабель, блок питания, выключатель;
• канифоль, припой, изолента (можно заменить строительным феном и термоусадочной трубкой), рулетка, паяльник;
• специальный профиль для подсветки из алюминия или уголки, которые сделаны из ПВХ;
• при необходимости иметь дрель, шурупы с потайными шляпками;
• двухсторонний скотч, ножницы, установочные скобы.

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Кабель (мм2)	Ток (А)
0,5	6
0,75	10
1	14
1,5	15
2	19
2,5	21

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

• Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
• Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
• Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
• Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.
