Почему однотрубная система отопления с принудительной циркуляцией широко используется в частных домах?

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

1. Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
2. По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
3. По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
4. В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

• упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
• не придется покупать трубы разного диаметра;
• нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Общие сведения об однотрубных схемах отопления

Основные сферы применения однотрубных схем – разные по этажности дома с небольшим количеством радиаторов в одном контуре. Например, в высотках от стояка отходят не более трёх радиаторов на этаж. В частном секторе такие системы наиболее эффективны в одно- и двухэтажных частных домах с площадью до 150 м2.

Достоинства и отрицательные стороны

Правильно подобрать систему отопления можно только исходя из условий эксплуатации, учитывая положительные и отрицательные стороны всех типов конструкции.

Преимущества	Недостатки
Экономия материалов и меньшие трудозатраты по сравнению с двухтрубными вариантами	Неравномерность прогрева радиаторов – последние батареи в контуре прогреваются хуже первых, (см. фото под таблицей), так как теплоноситель к ним поступает уже охлаждённым
Компактность – трубы легче скрыть в пол или стены	Сложный гидравлический расчёт, требующий основательного изучения методики проведения
Гидравлическая устойчивость, постоянная теплоотдача элементов	Трудности с обустройством самотёчной схемы подачи теплоносителя (без установки циркуляционного насоса)
Низкая инерционность – для заполнения магистралей требуется меньшее количество теплоносителя, который быстрее прогревается	Сложность балансировки при пусконаладочных работах — даже при точном гидравлическом расчёте иногда приходится донастраивать систему
Допускается монтаж терморегулирующей арматуры на каждый радиатор
Отсекающие краны и байпасы батарей позволяют заменить радиатор без остановки системы
Простая конструкция, доступная для самостоятельного монтажа при имеющемся грамотном гидравлическом расчёте

Охлаждение теплоносителя при движении по однотрубной системе отопления. Минимизировать отрицательные стороны помогает установка в конце контура радиаторов с большим количеством секций, обязательный монтаж байпасов, разделение системы на несколько ветвей.

Особенности конструкции

Главный отличительный признак однотрубных разводок – все батареи в контуре включены последовательно, а отводная труба от предыдущей батареи подключается к входу последующей. После последнего радиатора в контуре теплоноситель возвращается в котёл.

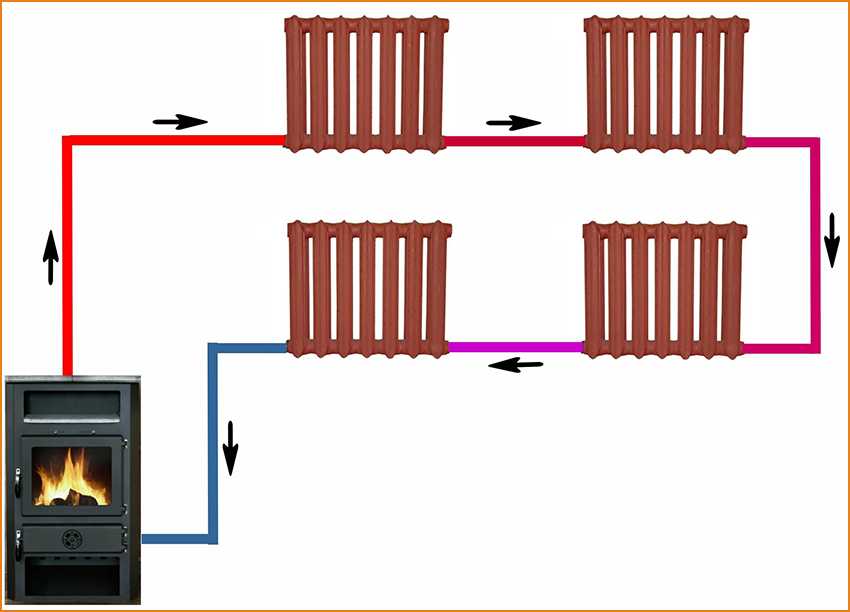

Наглядная схема типичной однотрубной системы отопления.

В более грамотной системе в обвязку каждого радиатора устанавливают перемычку (байпас).

Схема однотрубной системы отопления с байпасом.

Она позволяет:

• балансировать систему, добиваясь примерно равной температуры батарей;
• отключать радиатор при неисправности или аварии;
• регулировать температуру – даже при минимальном открытии крана терморегулятора теплоноситель будет поступать в следующий конвектор.

Системы отопления классифицируют по нескольким признакам:

• контакту теплоносителя и воздуха помещений – открытые и закрытые;
• способу организации циркуляции теплоносителя – естественный, принудительный, комбинированный;
• виду подводки теплоносителя к радиаторам – верхняя или нижняя;
• компоновке – горизонтальная или вертикальная.

Каждый из признаков и их комбинации влияют на эффективность отопления в конкретных условиях эксплуатации.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Преимущества и недостатки однотрубной системы

• Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
• Экономичность материалов (примерно 30–50% трубы).
• Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
• Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
• При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
• При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Разводка однотрубной системы отопления

• горизонтальная;
• вертикальная.

Разводка труб отопления

Горизонтальная разводка

В данном случае магистраль поднимается от котла до верхнего этажа, от нее отходят горизонтальные ответвления, которые нагревают последовательно подключенные радиаторы. После батарей трубы объединяются в один обратный стояк до нагревательного котла. Для регулировки температуры на каждом этаже устанавливают специальные краны.

Вертикальная разводка

При таком способе монтажа системы нагретый носитель поднимается по стояку до высокого уровня помещения, а затем оттуда по вертикальному проводу опускается к группам радиаторов. После отдачи им энергии жидкость поступает в общий обратный контур обратно в нагревательный агрегат. Минусом такого метода считается неравномерность прогрева батарей на разных этажах.

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Основные элементы системы отопления

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

• воздухоотводчик;
• предохранительный клапан;
• манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Манометр и термометр в одном корпусе

Группа безопасности. Фото

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Сепаратор воздуха — аналог клапана Маевского

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Самостоятельная установка в частном доме

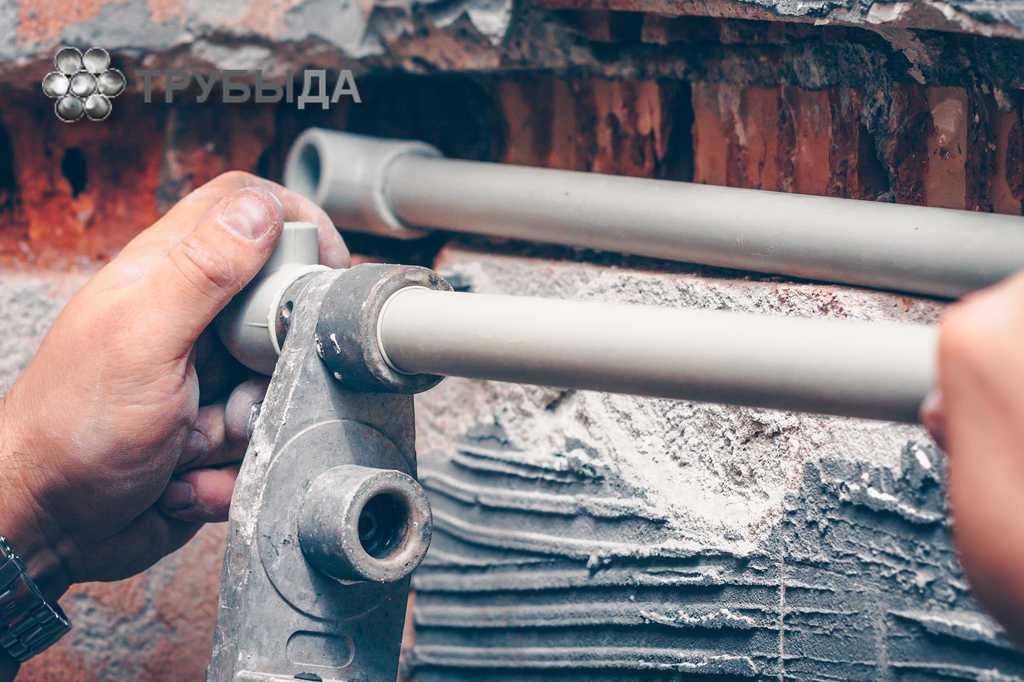

Монтаж ПП труб собственными руками выполняется при соблюдении технологии. Работы проводятся последовательно.

Отопление из полипропиленовых труб в частном доме

Подготовка проекта

Проектная документация позволяет определить порядок действий при монтаже системы отопления из ПП труб. Она разрабатывается с учетом:

• Числа и вида труб и коллекторов.
• Количества фильтрующих элементов, насосов, радиаторов, запорной арматуры и других устройств.
• Объема расширительного бака и водогрейного оборудования.
• Расположения элементов теплового контура с соблюдением нормативных расстояний.

Все чертежи разрабатываются в едином масштабе. Для точного определения размеров используются планы помещений и при необходимости прилегающей территории.

Инструменты и материалы

Точное количество материалов позволяет определить проектная документация. Основными из них являются трубы, фитинги, батареи, вентили, насосы и расширительный бак. В работе также используются крепежные элементы, грунтовка и растворы для заделки штроб.

В качестве строительного инструмента применяется:

• перфоратор или ударная электрическая дрель;
• болгарка;
• пузырьковый или лазерный уровень;
• рулетка;
• молоток;
• отвертка или шуруповерт.

Вид строительного инструмента зависит от материала дома. На применяемое монтажное оборудование влияет способ установки отдельных частей отопительного контура.

Набор инструментов для пайки

Для пайки используется бытовой специальный паяльник с насадками. Разводные ключи понадобятся для установки батарей, резьбовых фитингов и других элементов отопительного контура.

Порядок монтажа

Расположение трубопровода и отдельных его узлов отображается в проекте. Монтаж выполняется в следующей очередности:

• разметка;
• монтаж крепежных элементов;
• пайка отдельных участков и всего теплового контура;
• установка запорной арматуры;
• подсоединение радиаторов к системе.

При монтаже ПП трубопроводов используются клипсы из пластика определенного размера под наружный диаметр элементов. Их крепление к конструкциям дома осуществляется с помощью дюбель-гвоздей или саморезов.
