Как установить эксцентриковую стяжку (минификс)

Основным преимуществом эксцентриковой стяжки перед евровинтом является его абсолютная невидимость с внешней стороны изделия. Таким образом, можно добиться иллюзии монолитности изделия, что придаст больше эстетики Вашему интерьеру. Также при помощи “минификса” можно сократить количество деталей изделия: например, в выдвижном ящике, если крепить фасад напрямую к боковым стенкам, то становится ненужной передняя стенка ящика. Опять же получаем больший объем ящика, что, согласитесь, не лишнее. Или при изготовлении стола, если крышку закрепить на эксцентриковую стяжку к боковым стенкам, то царги (Царга – рама, соединяющая ножки стола или стула) уже не нужны.

Эксцентриковая стяжка состоит из стержня, муфты для закрепления (вворачивания) стержня в основную деталь корпуса изделия мебели, цилиндра (эксцентрика), который устанавливается в отверстие в детали, присоединяемой к основной, и заглушки, закрывающей торцевую поверхность эксцентрика.

Обратная сторона медали: во-первых, выше стоимость, по сравнению с евровинтом; во-вторых, сложность монтажа, а именно три отверстия в разных плоскостях, в то время как для установки конфирмата необходимо два в одной плоскости. Ну и, в-третьих, время, как известно, тоже деньги. Евровинт – крепеж, состоящий из одного элемента. Минификс – крепеж, состоящий минимум из двух элементов. Соответственно и время затраченное на установку тоже разное.

Для установки эксцентриковой стяжки потребуется следующий инструмент:

дрель;
сверла диаметром 7 и 5 мм;

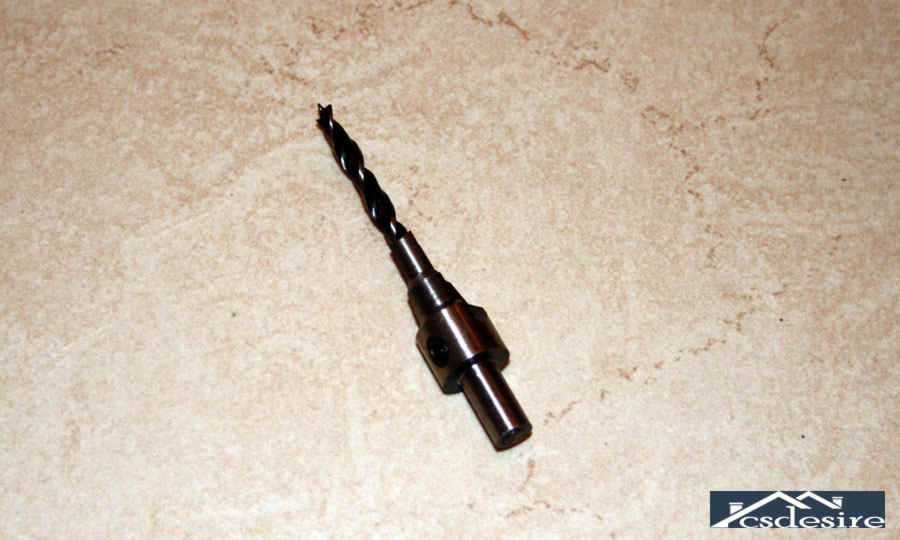

сверло Форстнера диаметром 15 мм (на фото №2);
карандаш, линейка (угольник, рулетка), шило, отвертка.

Приобретая эксцентриковую стяжку Вы, как правило, получаете в комплекте инструкцию по монтажу.

Для соблюдения максимальной точности в присадке отверстий я использую шаблон для минификс собственного изобретения. Бесплатно скачать модель шаблона.

Прежде чем приступить к сверлению отверстия под эксцентрик, наносим метку для визуального ограничителя. Это необходимо для того, чтобы не сделать сквозного отверстия в детали.

Переходим к сверлению отверстий.

Во второй детали необходимо просверлить отверстие аналогично тому, которое мы сделали для полкодержателя. Отступая от края 8 мм, проводим линию, на ней размечаем точку сверления (центр выходного отверстия 7 мм на первой детали).

Сверление отверстия 5 мм.

Вкручиваем шток стяжки во вторую деталь, соединяем детали под углом 90 градусов, вставляем эксцентрик стрелкой к штоку и поворачиваем по часовой стрелке. Монтаж завершен.

Считаю нужным добавить, что эксцентриковую стяжку лучше использовать совместно со шкантом, так как шкант будет направлять детали, а эксцентрик стягивать.

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Как пользоваться стяжкой: фиксация

Эксцентриковый крепеж служит для соединения двух деталей изделия. Рассмотрим принцип её действия на примере крепления ножки стола.

Как же установить стяжку в детали письменного стола?

Шаг 1 — Понадобится дрель, сверла к ней, шток с Т-образной головкой, эксцентрик

В верхней части ножки стола необходимо просверлить два отверстия для металлического фиксатора.

Шаг 2 — Сверлим отверстия в верхней части ножки стола

Два аналогичных отверстия просверливают и на торцевой части стола (над только что изготовленными отверстиями). В итоге получаем сквозной канал.

Шаг 3 — Такие же отверстия нужно просверлить и на торцевой части стола, чтобы получить сквозной канал

На столешнице сверлят ещё два отверстия (на этот раз глухих) с тем же расположением относительно друг друга.

Шаг 4 — На столешнице сверлят два глухих отверстия

В полученные отверстия вкручивают шток с Т-образной головкой.

Ножку стола прикладывают к столешнице так, чтобы шток смог пройти через заготовленный сквозной канал, оказавшись в центре отверстия для фиксатора, и вошел в сам фиксатор.

После этого эксцентрик проворачивают по часовой стрелке до упора. Так стяжка фиксирует шток.

Шаг 5 — Готовый стол

Эксцентриковая стяжка − лучшее крепление для мебели. Однако нужно делать точные отверстия под эксцентрик и шток крепежа, иначе поломаются и замок, и детали изделия.

Плюсы и минусы крепежа

Крепежное соединение минификс у мастеров вызывает только положительные эмоции, так как оно обладает очевидными преимуществами перед другими видами крепежа.

Сборщики мебели придают особое значение таким достоинствам эксцентриков, потому как они:

Легко справляются с внушительными нагрузками. Эксцентриковый крепеж очень надежен и способен претерпевать большое количество сборок/разборок деревянных конструкций без потери прочности и качества соединения.
Весьма долговечная и экономичная крепежная деталь.
Увеличивает жесткость изготовленного изделия.
Эксцентрики относятся к стяжке быстрого или скоротечного монтажа. Сборка всевозможной мебели с вмонтированными минификсами минимальна по времени и для ее проведения потребуется всего лишь классическая, шлицевая отвертка.
Элементарность сборочных работ позволяет любому обывателю осуществить монтаж своими руками.
Абсолютно не портит эстетический вид изделия – не заметен после установки и не оставляет видимых дефектов и повреждений.

Существенных недостатков у таких зажимов не имеется, но все же некоторые минусы прослеживаются:

Стоимость эксцентрика несколько больше, чем у типичных конфирматов. Если сборка единицы мебели предполагает значительное количество такого крепежа, то окончательная стоимость изделия изрядно возрастет.
Технология монтажа не совсем простая, необходимо сделать три отверстия для крепления и иметь в наличии специальное, точное оборудование.
Высокая требовательность к точности разметки, без которой обеспечить прочность сочленения узлов мебели вряд ли получится.
Во время эксплуатационного периода стяжка может немного ослабеть.

Для получения долговечного, качественного и прочного предмета мебели стоит взять на вооружение именно такой крепежный элемент.

Технически правильно провести сборку корпусной мебели самоучкам-любителям помогут видео уроки и фотоматериалы, которые можно отыскать в интернете. Так же можно изучить инструкцию, которая прилагается к изделию.

Смотрите видео, в котором специалист рассказывает об эксцентриковой стяжке в мебельном производстве:

Эксцентриковая стяжка мебельная

Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
возможность крепления деталей под разными углами;
неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

Виды эксцентриковой стяжки

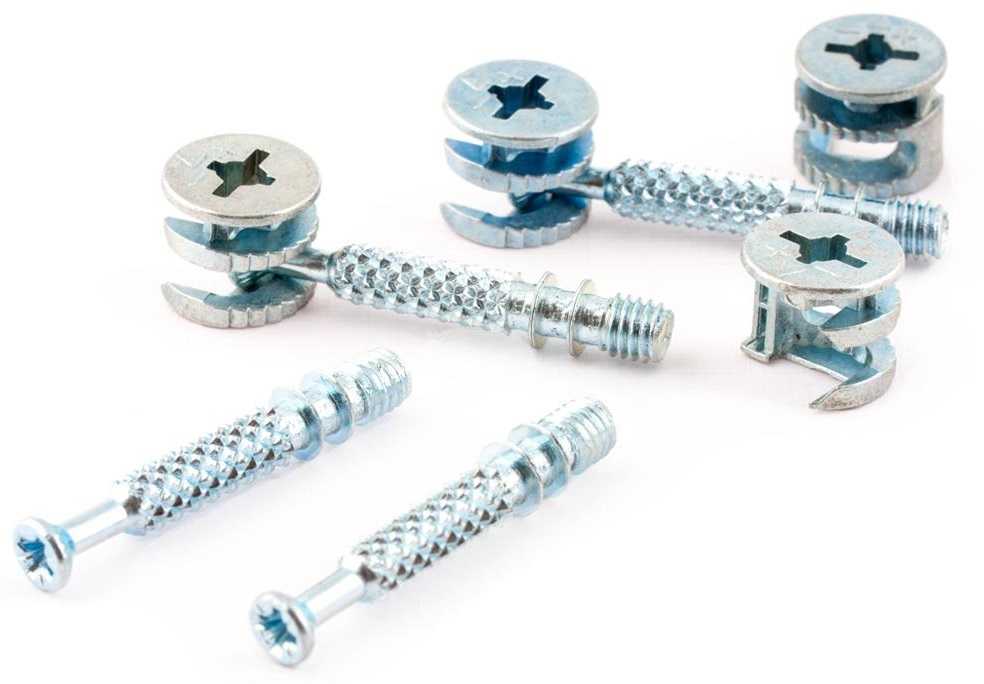

Минификс состоит из двух основных элементов:

Шток, служащий винтом эксцентриковой стяжки.
Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

заглушка, выполняет декоративную функцию;
втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

10 мм – применяются, в основном, при сборке полок;
26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

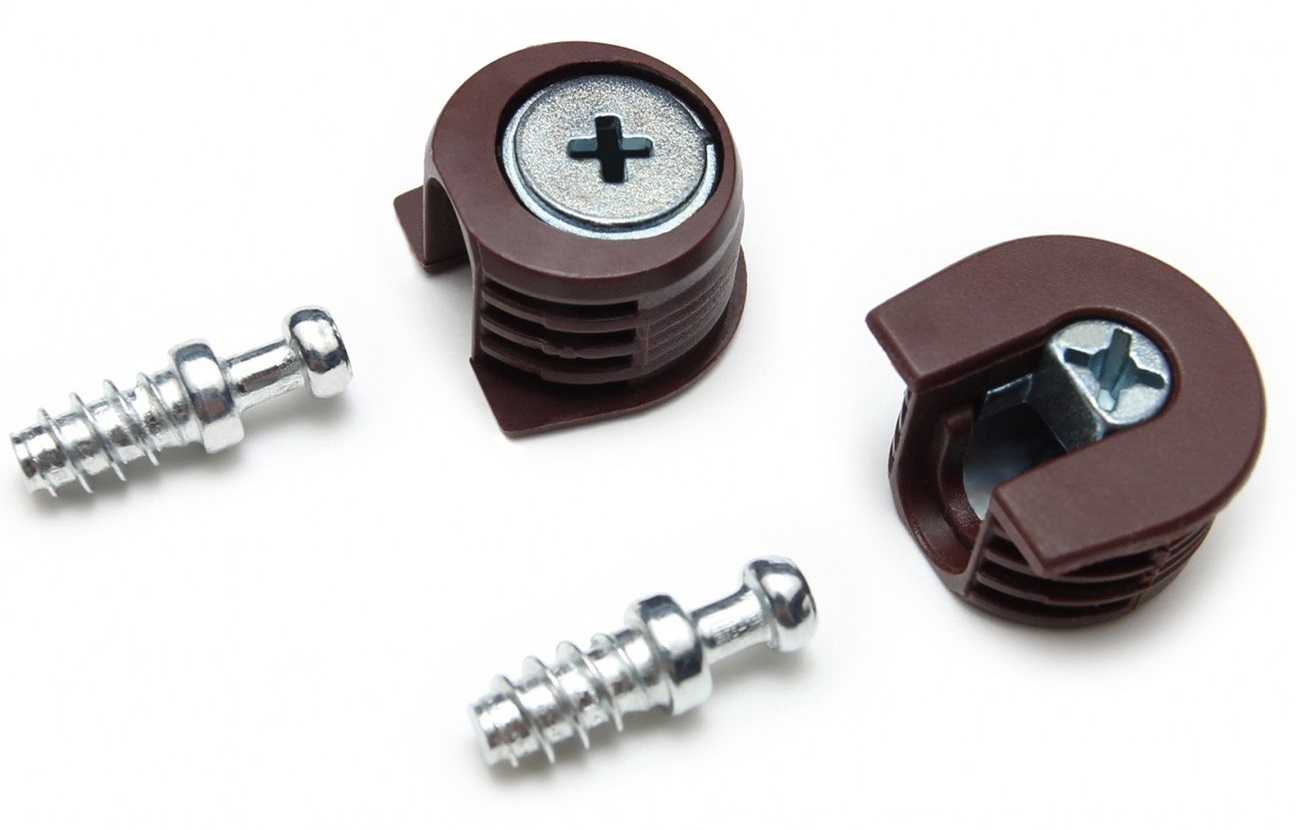

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели

Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы

Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы

Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Установка эксцентриковой стяжки

Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.

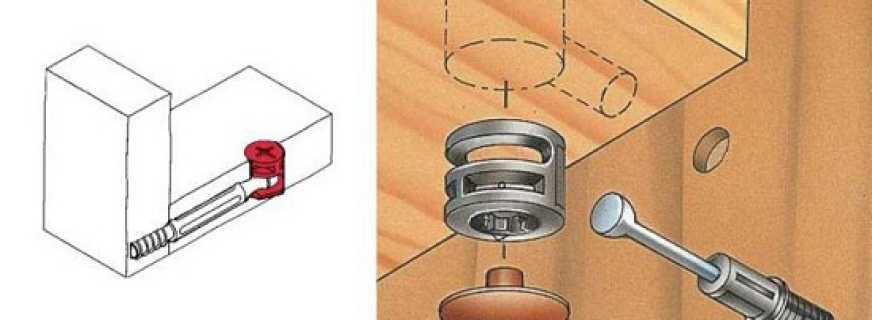

Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.

Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.

Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.

Разметка отверстий под эксцентриковую стяжку

Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.

Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.

На фото соединяются сразу две детали, поэтому разметку делал одновременно.

Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.

Инструмент для сверления отверстий

После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.

Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.

Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм

Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления

Выдержать глубину отверстия можно используя ограничитель глубины сверления.

С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.

Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.

Примеры применения эксцентриковой стяжки.

Рис.6.

Рис.7.

Рис.8.

Состав и разновидности

Современные компании-производители отправляют в продажу множество видов эксцентриковых креплений, которые обязательно состоят из следующих деталей:

Стойка;
Футорка (аналог обычной гайки);
Эксцентрик;
Втулка из пластика или металла (нержавеющая сталь);
Заглушки.

Чтобы выбрать подходящее крепление, нужно обращать внимание на несколько критериев:

Размеры эксцентрика;
Тип стойки (двусторонние, короткие – 4 сантиметров, длинные – до 6 сантиметров);
Способ закрепления стойки.

Отправляясь в магазин, можно заранее подготовить нужные фото мебельного эксцентрика. По ним продавец-консультант сразу подберет подходящие крепления.

Все подобные детали идеально подходят для создания изделий из ДСП, ЛДСП и даже натуральной древесины. Крепления соединяют элементы в потайных местах, где заметить их почти невозможно.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1.

Конфирмат — применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

Рис.2.

Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3.

Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости

В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4.

Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку

Кон крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5.

Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

Рис.6.

Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Разновидности фурнитуры для мягкой мебели, функционал и характеристики

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

МеталлПластик
