Самодельная пиролизная печь: принцип и схема работы, чертежи, пошаговая инструкция с фото и видео

Инструкция по изготовлению

Схема печи под казан из газового баллона:

Схема печи под казан с размерами (*в метрах)

При изготовлении такого типа печки нужно соблюдать следующую последовательность действий:

Устранить остаточный объём газа. Изначально баллон был заполнен горючей и взрывоопасной смесью, поэтому перед проведением сварочных работ необходимо удалить из него все остатки этого вещества. Чтобы не допустить аварийной ситуации сначала нужно открыть вентиль, и держать баллон в таком состояние в течение нескольких дней.

Удалите остаточный газ
Нанести разметку. Вначале нужно отмерить высоту будущего изделия 45 см и провести на этом уровне горизонтальную линию в верхней части баллона. На расстоянии 10 см от этой линии следует наметить размеры отверстия под дымоотводную трубу, ближе ко дну габариты поддувала, а чуть выше его – топочного проёма. У него может быть прямоугольная или полукруглая форма, на функциональность камеры этот фактор не повлияет.

Разметка. С задней стороны, вверху – размечаем отверстие под дымоход
Подогнать высоту печи. Верхнюю часть ёмкости срезать по размеченной линии. При необходимости, нужно сделать насечки глубиной в 5 см по всей длине окружности с шагом 7 — 10 см и отогнуть «лепестки» края, для того чтобы во время готовки можно было установить казан на оптимальное расстояние от очага. На этом этапе идёт примерка казана. Он должен быть заглублён в печь не менее, чем на 2/3 своей высоты.

Срезаем верхнюю часть
Прорезать проёмы для дымоотвода, топочного отсека и поддувальной камеры. Для создания отверстий можно воспользоваться болгаркой. Отделённые куски металла лучше не выбрасывать, а использовать для изготовления дверок.

Вырезаем отверстие для топки, поддувала, дымохода
Промыть внутреннюю поверхность ёмкости. Чтобы избавиться от неприятного запаха внутренние поверхности стенок баллона нужно промыть несколько раз водным раствором хлорки. Завершают мытьё ёмкости для полного удаления химических соединений содовым раствором. После высыхания баллон можно уже дальше переделывать в печь.
Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию;

Отверстие под дымоход и труба
Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки – для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.

Приделываем дверцы, колосниковую решетку и др.
Монтаж ножек и ручек. Печь для казана из газового баллона удобнее будет переносить, если прикрепить по его бокам ручки из стальной трубки малого диаметра. Их габариты должны соответствовать ширине ладони взрослого человека. Ножки можно сделать из уголка или профилированной трубы. Печь из газового баллона должна быть устойчивой, поэтому ножки необходимо расположить на равном расстоянии друг от друга.
Просверлить вентиляционные проёмы. Дрелью или болгаркой по бокам ёмкости нужно сделать несколько сквозных отверстий диаметром 10 мм, которые будут способствовать поступлению необходимого количества кислорода. Они не должны располагаться слишком высоко к верхнему краю печи, иначе через них будет выходить дым, который будет раздражать глаза и мешать процессу готовки.
Зачистить все заусеницы и устранить иные возможные дефекты конструкции.

Готовая печка под казан из газового баллона

Проём в баллоне не такой упругий как венчик в печи из тонкостенного стального листа, и казан может в процессе готовки заклинить, особенно в случае его мелкой посадки или наличия сильно закопчённых стенок. Во избежание этого, печь желательно укомплектовать вогнутой крестовиной с длинными ручками из стального прута.

Установка печи-каменки для бани в помещении

Вот наша самодельная печка-каменка и готова. Однако, чтобы она работала, ее следует установить. При процессе монтажа конструкции на положенное место учтите такие правила:

размер площадки, где будет установлена печь, должен быть соблюден по всей строгости: так, она должна быть квадратной, стороны же иметь площадь по 70 см каждая, а высота – 20 см соответственно. Саму печь следует ставить на 20 см от уровня стены;
перед установкой печи следует выложить бетонный фундамент на основе огнеупорных кирпичей. Его высота должна составлять 20-30 см. Кладка совершается на основе глиняного раствора;
в местах выводы печной трубы следует сделать кладку более плотной – до 12 см. Деревянные перекрытия следует закрыть картоном или войлоком, предварительно окунув их в глиняный раствор. Часть трубы от крыши к потолку должна быть сначала заштукатурена, а потом побелена при помощи извести;
наружная кадка трубы из кирпича должна составлять как минимум 50 см от высоты крыши;
двери топки направляйте в стороны выхода, а каменки – к угловой части банного помещения;
полки в парной комнате нужно ставить возле стены с печью, предварительно рассчитав их высоту так, чтобы человек, сидя на них, не ударялся постоянно головой о потолок;
не устанавливайте светильники в парной на потолке, это может быть небезопасно;
в деревянной бане металлическую каменку лучше обкладывать при помощи кирпича высотой облицовки по 120 см, а длиной 80 см соответственно;
первое испытание работы печи производится без присутствия людей в помещении бани.

Так, мы рассказали, что представляет собой самостоятельное сооружение печи для бани из металла. Конечно же, это крайне непростая работа, очень сложная для новичка. Но если учесть все рекомендации и советы, может получиться отличная работа, после чего вы сможете пригласить своих друзей в гости для посещения домашней уютной парной.

Примеры печей в баню

Самодельная банная печка из профилированной трубы

Чертеж походной бани из профильной трубы 200×200 мм:

Печь для мобильной бани сложной конструкции и большего веса потребует знания и умений выполнять сварочные работы и выполнять простейшие слесарные операции:

отрезаем болгаркой от профиля с размером полок 200 мм, деталь длиной 450 мм; от листа металла отрезаем 2 заготовки для задней части и дверцы. Размер 200/200 мм; выкладываем на ровную поверхность деталь из листа, устанавливаем и прихватываем профильную трубу; на дверцу привариваем 2 петельки, устанавливаем и прихватываем петли к корпусу, так чтобы дверка открывалась сбоку;на задней стенке вырезаем отверстие для трубы дымохода и привариваем отвод с шиберной заслонкой, на конце которого должен быть раструб для соединения с дымоходом; отрезаем трубу для дымохода. Из трубы большего диаметра делаем заготовку для водяного бака, устанавливаем ее на дымоход и обвариваем стыки

Важно чтобы бак и место соединения были полностью герметичными. В нижней части бачка устанавливаем водоразборный кран; к донышку привариваем 4 ножки из уголка или профильной трубы, доведя высоту печи до 140 мм от уровня пола; на боках печи привариваем 2 ручки для переноски каменки; по желанию, можно изготовить металлический экран

Походная печка для бани готова. Теперь при необходимости устанавливаем печку в походную баню. Обкладываем ее камнями, сверху делать большой слой камня нет необходимости, такая конструкция не позволит быстро нагреть каменку. В топку укладываем первую закладку дров и «запускаем» нашу каменку в работу.

С помощью печи можно обеспечит комфортный уровень влажности в мобильной бане до 60%, поддерживая комфортную температуру воздуха. Такая печка весит немало и объемная, но если вы отправляетесь в долгую поездку на авто, лучшей недорогой конструкции не найти.

Подготовительные работы

Выбор газового баллона

Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи. Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона

Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

Газовый баллон

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Не стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.

Материалы и их количество

Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

газовый баллон;
лист металла, толщиной 2-3 мм;
если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок;
для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону;
труба, сечением 120 мм, длиной 400 мм для вывода дымохода;
пруток или арматура, для изготовления сетки в которую укладываем камни;
кирпичи для фундамента печи бани.

Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.

Инструменты

Понадобится:

сварочный аппарат со средствами защиты рук и глаз;
верстак с тисками;
одежда с длинными рукавами из плотного материала;
электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм;
болгарка;
отрезные и зачистной диски;
слесарный инструмент;
наждачная бумага, щетка по металлу.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

пруты арматуры диаметром 20 — 24 мм;
стальной уголок;
листовой металл толщиной 4-5 мм;
термостойкая краска;
несколько болтов и гаек;
труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

сварочного агрегата и электродов;
болгарки (УШМ) с набором зачистных и отрезных дисков;
дрели;
газового резака;
наждачной бумаги;
кисти;
кувалды;
молотка;
измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

Этап 1
изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

Этап 2
стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

Этап 3
сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

Этап 4
вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

Этап 5

Этап 7
соединить все части корпуса в единую конструкцию;
установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

Этап 8

Этап 9
вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

Этап 10
при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

опустить дымоотводную трубу в верхнее отверстие и заварить;

Этап 11
зачистить все неровности и дефекты на поверхности устройства;
покрасить готовый прибор термостойкой краской.
буржуйка из колесных дисков — готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

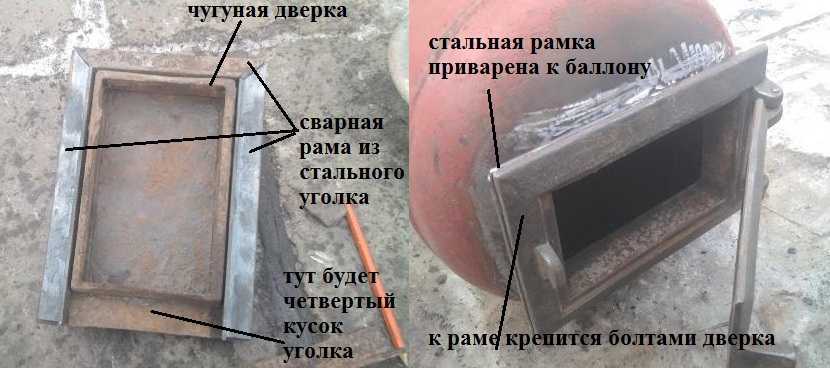

Как прикрепить чугунную дверцу буржуйки к газовому баллону

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

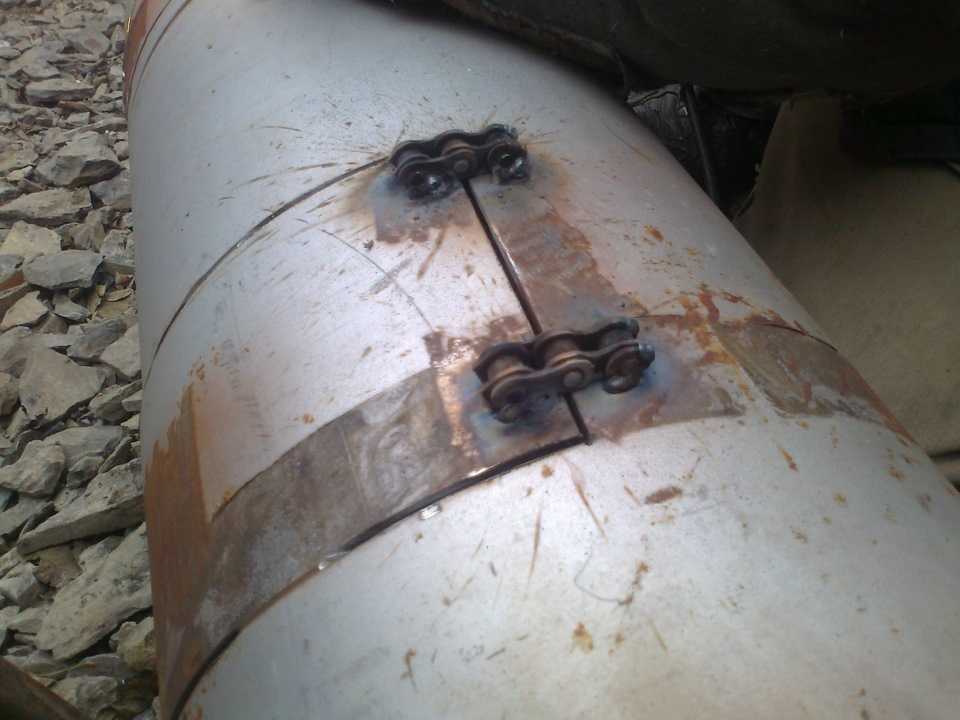

Петли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

Как топить?

С учетом длинного пути системы дымоудаления в стационарной конструкции необходим запуск рабочего режима после предварительного прогрева. При работе с ракетными печами это правило выполнять не надо. Но крупную печь протапливают сначала сухой стружкой, бумагой, иными подходящими расходными материалами. Для загрузки используют поддувало с открытой дверцей.

Степень готовности оценивают по уменьшению шума. На этом этапе проводят обычную загрузку топлива в соответствующую часть печи.

Какую ракетную печь поставили бы у себя на даче?

ПокупнуюСамодельную

Для настройки рабочего режима используйте смещение крышки основного бункера и регулировку дверцы поддувала. Если кислорода много, активизируется горение с одновременным блокированием процесса пиролиза. В подобных условиях ухудшаются показатели потребления топлива, образуется нагар в райзере.

Следует подчеркнуть затрудненность очистки закрытого центрального канала. В худшей ситуации его пропускная способность уменьшается до критически малых величин.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
Привариваем дно если его нет.
В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
Крышку с приваренным патрубком привариваем на место.
К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются. Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало

в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходежелательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотретьбоковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы

должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощьюобдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздухадрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположеннымищелями и задвижкой . которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печиполосы из металла ;• если поставить на печь паруведер или металлический ящик с песком . то они будут накапливать тепло и хранить его даже после угасания печи;песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича

. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок

. тем больше тепла они будут отдавать в помещение;•кирпичи или металлический лист . на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

8f772c3fed439782b7a382d3001fa981.jpe

Расчёт основных параметров (с чертежами и размерами)

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки

При этом диаметр определяется в миллиметрах, а объём топки в литрах

Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм

При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура

Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки

Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара

Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

часть тепла излучается вниз;
пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

Фотогалерея: схемы устройства буржуйки для гаража

На схеме нужно обозначить все точные замеры Дымоход должен выводиться обязательно на улицу Буржуйка может быть круглой или квадратной Объём топки зависит от наличия колосников Схема буржуйки зависит от используемого материала

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.
