Как прозвонить 3х фазный двигатель мультиметром

Критерии выбора мультиметра

Для тестирования различного электрооборудования применяют мультиметры. В продаже можно встретить различные варианты исполнения этого измерительного прибора, все они имеют свои особенности. Основными критериями выбора назовем следующие моменты:

Стрелочный или цифровой циферблат. Цифровой сегодня более востребован, так как обладает большим количеством различных функций и высокой точностью. Сегодня стрелочные модели практически не встречаются в продаже.
Функциональные возможности. Чем больше функций, тем более широкая область применения устройства. За счет этого повышается стоимость измерительного прибора.
Подсветка и кнопка удержания снятых показателей позволяют повысить комфорт применения мультиметра.
Чем ниже погрешность в работе, тем точнее тестер

Большинство моделей имеют погрешность не более 3%.
Если предусматривается профессиональное предоставление услуг, то следует уделить внимание модели с высокой степенью защиты от пыли или влаги. Чем выше степень защиты устройства, тем больше оно прослужит.
Класс электробезопасности

Все измерительные приборы делятся на 4 класса, которые определяют область применения мультиметра.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

{SOURCE}

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше

Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы. В некоторых инструментах используются крепежи разной длины

Их месторасположение нужно запоминать (лучше записывать или зарисовывать).

Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Проверка якоря в двигателе с механической коммутацией

Якорь такого типа характерен наличием одинаковых обмоток, а их концы выводят на пластины коллектора.

Чтобы получить максимально точные результаты тестирования, из двигателя нужно удалить щетки. Затем подключить мультиметр к двум пластинам и определить, какое сопротивление дает каждая обмотка. Если полученные показания равны – обмотки исправны.

Проверка двигателя постоянного тока с дополнительными деталями

Очень часто в электродвигателях установлены дополнительные компоненты, которые защищают оборудование или оптимизируют его работу. Вот наиболее распространенное оснащение:

Термопредохранитель. Он устанавливается для предотвращения выхода из строя изоляции, если температура превысит определенное значение. Его может находиться под изоляцией обмоток или на корпусе электромотора. В первой ситуации проблем с проверкой тестером не возникает, так как выводы доступны. Если термопредохранитель работает нормально, то во время проверки мультиметром он показывает короткое замыкание.

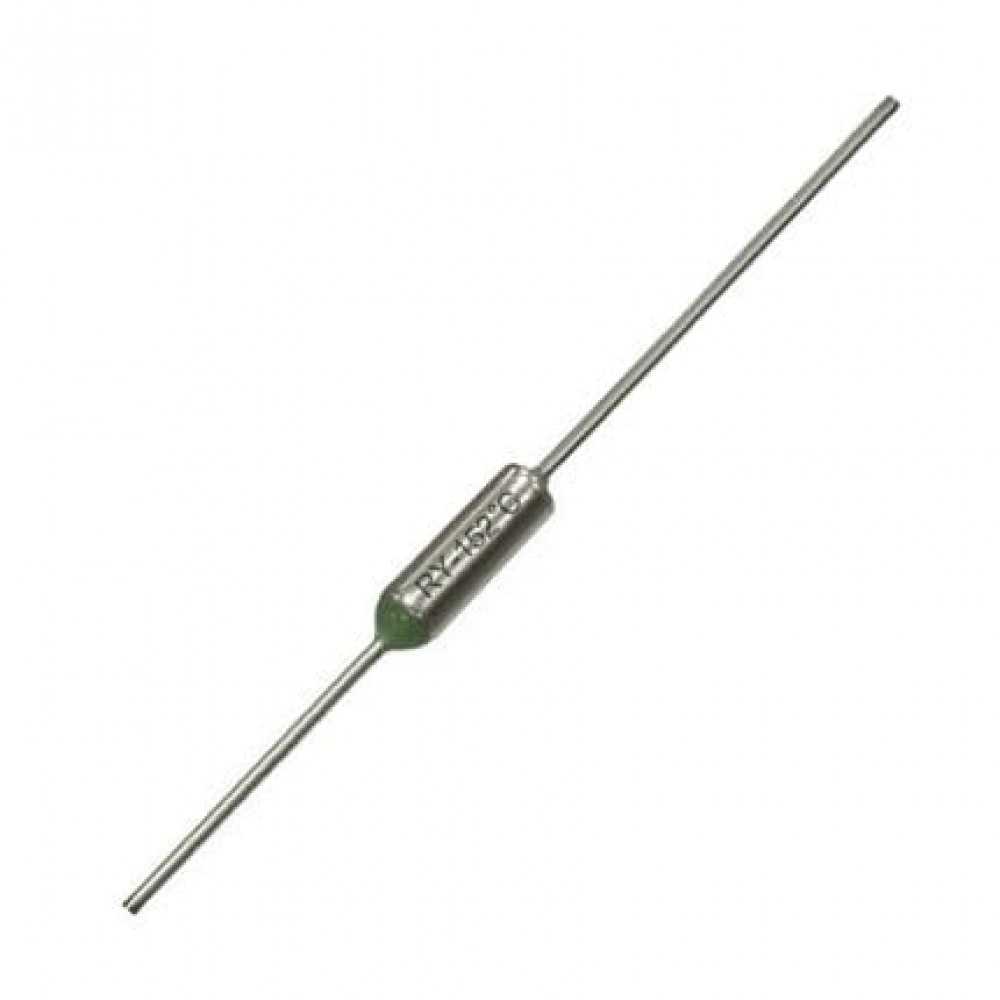

Термопредохранитель

Термопредохранитель можно легко заменить на реле температуры. Они могут быть разомкнутыми или замкнутыми. Больше распространены последние

Чтобы выбрать правильное реле для вашего двигателя, нужно обратить внимание на его типа и технические характеристики. Узнать о них можно в инструкции по эксплуатации или в интернете

Датчики оборотов двигателя на три вывода. Их устанавливают в двигатели стиральных машин. Принцип работы датчиков заключается в изменении разницы потенциалов пластинки, где проходит слабый ток. Выводы обладают совсем небольшим сопротивлением, а результат проверки должен показать короткое замыкание. Величина электропитания датчиков ни в коем случае не измеряется, когда двигатель включен. Наиболее точные результаты можно получить, если мотор снят, а ток подается прямо на датчик. Чтобы возникли импульсы на выходе датчика, нужно прокрутить ось. Если на якоре нет постоянного магнита, на время проверки его надо обязательно установить. Перед этим не забудьте снять сенсор.

Подведем итог

Статья содержит всю необходимую информацию для проверки двигателя постоянного тока в домашних условиях. Наиболее простой и быстрый способ проверки – использовать мультиметр. Если бытовой прибор вышел из строя, и вы убедились в том, что внешних механических повреждений у него нет, главное – знать, как прозвонить обмотку электромотора

Это важно, потому что стоимость замены и починки силовой установки наиболее высокая, относительно других элементов

Срочный аварийный ремонт обмотки с удалением из схемы поврежденных катушек

Если отключение электродвигателя из-за повреждения его обмотки вызвало остановку важного оборудования, то проще и быстрее всего заменить поврежденный электродвигатель резервным. При отсутствии резервного электродвигателя продолжительность ликвидации аварийного положения будет зависеть от того, насколько быстро удастся восстановить поврежденный электродвигатель

Даже частичная перемотка электродвигателя с заменой нескольких поврежденных катушек, если они расположены рядом друг с другом, займет не менее 4–6 дней. При расположении поврежденных катушек в разных местах по окружности статора потребуется полная перемотка статора электродвигателя, на что времени уходит еще больше

При отсутствии резервного электродвигателя продолжительность ликвидации аварийного положения будет зависеть от того, насколько быстро удастся восстановить поврежденный электродвигатель. Даже частичная перемотка электродвигателя с заменой нескольких поврежденных катушек, если они расположены рядом друг с другом, займет не менее 4–6 дней. При расположении поврежденных катушек в разных местах по окружности статора потребуется полная перемотка статора электродвигателя, на что времени уходит еще больше.

В этих условиях целесообразно, если число поврежденных катушек невелико, выполнить аварийный (временный) ремонт обмотки статора путем удаления из ее схемы поврежденных катушек.

Какое число катушек обмотки электродвигателя допустимо выключить из схемы?

Если напряжение, подводимое к электродвигателю, равно или ниже нормального, то в каждой фазе можно выключить до 10% числа катушек, приходящихся на одну фазу. Например, если на фазу приходится 24 катушки, то из каждой фазы можно выключить не более 24*0,1=2,4 катушки.

Примечание. Поскольку поврежденная катушка должна быть выключена полностью, то число выключаемых катушек должно быть целым числом, в данном случае не более двух. Во всех трех фазах в данном случае можно выключить шесть катушек.

При удалении из схемы не более 10% общего числа катушек, приходящихся на фазу, на каждой из оставшихся в работе катушек напряжение относительно номинального повысится не более чем на 10%, что вполне допустимо.

Если подводимое к электродвигателю напряжение превышает номинальное, в каждой фазе можно выключить только такое количество катушек, при котором на каждой из оставшихся в работе катушек повышенное напряжение не превысило бы 110% номинального. Например, если напряжение, подведенное к электродвигателю, составляет 105% от номинального, то можно удалить из схемы не более 5% числа катушек в фазе.

Внимание. Если напряжение, подведенное к электродвигателю, равно 110%, то удаление поврежденных катушек из схемы приведет к перегреву стали статора

В исключительных случаях для ликвидации аварийного положения и при таком напряжении целесообразно идти на временное выключение поврежденных катушек.

В короткозамкнутых витках при работе электродвигателя будет проходить недопустимо большой ток, который вызовет сгорание не только этих витков, но приведет к перегреву и повреждению изоляции витков в соседних пазах.

Поэтому в выведенных из схемы поврежденных катушках следует кусачками перекусить все витки и концы их отогнуть таким образом, чтобы исключить случайное образование короткозамкнутых витков при работе электродвигателя.

Для этого важно не допустить касания концов проводников:

— одного паза с концами проводников другого паза.

— к активной стали и корпусу статора, так как при этом могут создаться короткозамкнутые витки.

Соединение между собой концов проводников одного и того же паза не опасно.

Примечание. Если изоляция витков повреждена в обоих пазах, принадлежащих этим виткам, то витки следует перекусить с обеих сторон статора. Перекушенные концы витков катушки, если они надежно отогнуты и при работе не коснутся стали или корпуса электродвигателя, можно не изолировать.

Концы схемных проводников, отключенные от поврежденных катушек, должны быть надежно соединены перемычками для восстановления целости фазной цепи.

Как показывает опыт, электродвигатели с удаленными из схемы катушками могут успешно работать годами. Однако при очередном капитальном ремонте электродвигателя целесообразно поврежденные катушки заменить новыми.

Какие неисправности в электродвигателе позволяет выявить мультиметр

Достаточно часто для проверки электродвигателей переменного тока используется мультиметр – многофункциональный электронный измерительный прибор. Он имеется в наличии практически у каждого домашнего мастера и позволяет выявить некоторые виды неисправностей в электрических приборах, в том числе и в электродвигателях.

Самыми распространенными неисправностями, которые возникают в электрических машинах такого типа являются:

Рассмотрим каждую из этих проблем подробнее и разберем методы выявления таких неисправностей.

Проверка на обрыв или целостность обмотки

Обрыв обмотки достаточно распространенное явление при обнаружении неправильной работы электродвигателя. Обрыв в обмотке может случиться как в статоре, так и в роторе.

Если была оборвана одна фаза в обмотке, соединенной по схеме «звезда» – то ток в ней будет отсутствовать, а в других фазах значения тока будет завышено, двигатель при этом работать не будет. Также может быть обрыв параллельной ветви фазы, что приведет к перегреву исправной ветви фазы.

Если была оборвана одна фаза обмотки (между двумя проводниками), соединенной по схеме «треугольник» — то ток в двух других проводниках будет значительно меньше, чем в третьем проводнике.

Если возник обрыв в обмотке ротора, то будут происходить колебания тока с частотой, равной частоте скольжения и колебания напряжения, при этом проявится гудение и обороты двигателя будут снижены, также возникнет вибрация.

Эти причины указывают на неисправность, но выявить саму неисправность можно при помощи прозвонки и измерения сопротивления каждой обмотки электродвигателя.

В двигателях, рассчитанных на переменное напряжение 220 В, прозваниваются пусковая и рабочая обмотки. Значение сопротивления пусковой обмотки должно быть больше, чем рабочей в 1,5 раза.

В электродвигателях на 380 В, которые подключаются по схемам «звезда» или «треугольник» всю схему необходимо разобрать и проверить каждую обмотку по отдельности. Сопротивление каждой из обмоток такого электродвигателя должно быть одинаковым (с отклонением не более пяти процентов). Но при обрыве дисплей мультиметра будет показывать высокое значение сопротивления, которое стремится к бесконечности.

Проверка на короткое замыкание

Также распространенной неисправностью в электродвигателях является короткое замыкание на корпус. Для выявления этой неисправности (или её отсутствия) совершают следующие действия:

Результатом таких действий при исправном двигателе будет высокое сопротивление (несколько сотен или тысяч мегаом). «Прозвонкой» мультиметра проверить пробой на корпус даже удобнее: нужно осуществить в режиме прозвонки все те же действия, описанные выше и наличие звукового сигнала будет означать нарушение в целостности изоляции обмоток и короткое замыкание на корпус. К слову сказать, данная неисправность не только негативно влияет на работу самого оборудования, но и является опасной для жизни и здоровья человека при отсутствии специальных защитных устройств.

Проверка на межвитковое замыкание

Ещё одним видов неисправностей является межвитковое замыкание – короткое замыкание между разными витками одной катушки двигателя. При такой неполадке мотор будет гудеть и заметно снизится его мощность.

Выявить такую неисправность можно несколькими способами. Например, можно воспользоваться токовыми клещами или мультиметром.

При диагностике с помощью токовых клещей измеряют значения тока каждой из фаз обмотки статора и если значение тока в одной из них будет завышено, то там и находится замыкание.

Типы электродвигателей и особенности ремонта

Данные устройства производятся в разных конструктивных исполнениях. Выход из строя обмотки в промышленности ремонтируется отправкой двигателя в ремонтный цех, где двигатели разбирают, чистят, ревизируют.

Потом неисправные обмотки перематывать стараются на специальных намоточных установках. После этого собирают и проверяют двигатели на рабочих оборотах с измерением тока холостого хода и под предполагаемой нагрузкой.

Электродвигатели подразделяются на два типа:

с короткозамкнутым ротором моторы представляют собой простоту изготовления, дешевизну и имеют высокий коэффициент полезного;
с фазным ротором, используют такое конструктивное решение при недостаточном напряжении питающей сети, если этого питания не хватает для запуска устройства.

Неисправность таких устройств в быту устраняется совместно с сервисной службой или сдачей этого мотора в мастерскую. Но, что же делать если поблизости нет сервиса и нет возможности отдать в ремонт профессионалам?

Единственный вариант попробовать разобрать в домашних условиях и обеспечить перемотку самостоятельными силами. Перематывать обмотки может человек, обладающий минимальными знаниями о способе проведения перемотки.

Разборка электродвигателя

Перед разборкой необходимо обработать мотор влажной чисткой, затем очистить ветошью. Откручиваем крышку вентилятора, снимаем последовательно все болты. После этого спрессовываем вентилятор, предварительно открутив его фиксирующий болт.

Откручиваем крепления подставки и крепление фланцев. Отсоединяем борно электродвигателя с клеммником. Все крепления и болты надо складывать отдельно, чтобы не было проблем в дальнейшем со сборкой. Откручиваем передний фланец вместе с ротором и вытаскиваем.

Разное устройство электродвигателей заставляет предварительно задумываться: «Какая из обмоток вышла из строя роторная или статорная». С помощью приборов омметра и мегоомметра проводим проверку обмоток.

Прозваниваем двигатель омметром между тремя фазными выводами на одинаковость сопротивления. Проверяем омметром каждую фазу на землю, сопротивление должно быть порядка нескольких мегоОм и выше. Затем берём мегоомметр и проверяем сопротивление изоляции каждой обмотки на корпус.

Определились с неисправной обмоткой, в нашем случае неисправна обмотка статора, а ротор имеет неразборную конструкцию. Демонтаж статора не совсем простая задача, как казалось бы на первый взгляд.

Если обмотка оплавилась очень сильно и электродвигатель вышел из строя от перегрева, то выбивать её не понадобится, она достаточно легко снимется со своих мест крепления. Случилось так, что обмотка подгорела немного или она в обрыве, то лак очень хорошо будет держать, и даже попытки сбить зубилом не приведут к полному удалению старых частей.

Как вариант, можно развести костёр и нагреть корпус статора чтобы весь лак внутри выгорел. После таких действий старые отложения высыпятся сами.

Необходимо дать остыть корпусу на воздухе, не прибегая к жидкостному охлаждению, в противном случае корпус не выдержит разности температур и треснет. Зачистка внутренней поверхности требуется до состояния блеска. Не должно остаться окалин от оплавленного лака и меди.

Потребуется подсчёт количества витков и параметры провода. Подбираем для перемотки именно обмоточный провод. Эта проводка имеет особенные свойства. По форме бывают округлые и прямоугольного сечения.

Проводка обладает очень малым сопротивлением изоляции. В мастерских по ремонту имеются механические устройства намотки обмоток, провода берутся с повышенной прочностью изоляции, в маркировке добавляется буква М. Мы проводим перемотку своими руками, поэтому возьмём провод с обычной изоляцией с параметрами соответствующими предыдущей.

Классификация электродвигателей

При проверке электродвигателя на исправность следует учитывать, что не все разновидности моторов могут проверяться подобным образом. Существуют самые различные варианты исполнения электродвигателей, большинство неполадок можно диагностировать при помощи мультиметра. При этом необязательно быть специалистом в этой сфере.

Современные электродвигатели можно разделить на несколько групп:

Асинхронный трехфазный с короткозамкнутым ротором. Эта модель пользуется большой популярностью, так как устройство простое и подвергается диагностике при применении обычного измерительного инструмента.
Асинхронный конденсаторный, короткозамкнутый с одной или двумя фазами. Такой вариант исполнения устанавливается в бытовой технике, питаться устройство может от обычной сети 220 В. Сегодня подобный электродвигатель также получил широкое распространение, встречается практически в каждом доме. Проверка на неисправность в этом случае проводится при применении стандартного тестера. Однофазная модель обладает экономичностью и практичностью в применении.
Асинхронный, оснащенный фазным ротором. Прозвонок этого мотора проводится довольно часто, что связано с более мощным стартовым моментом. Устанавливается эта модель на различном производственном оборудовании и различной крупной технике. Примером назовем краны, подъемники или различные станки.
Коллекторные, которые питаются от постоянного тока. Ревизия подобного прибора проводится довольно часто, используется в различных автомобилях для вентиляторов и насосов, дворников. Подобный электромотор может сгореть по различным причинам, своевременная проверка позволяет определить проблему.
Коллекторный с переменным током. Ручной электрический инструмент получил весьма широкое распространение. Для передачи вращения устанавливается коллекторный мотор, проверить который можно при помощи мегаомметра.

Проверка других деталей и прочие потенциальные проблемы

Обязательно стоит проверить пусковой конденсатор, который нужен для запуска некоторых моделей электродвигателей. В основном эти конденсаторы оснащены защитной металлической крышкой внутри двигателя. А чтобы проверить конденсатор нужно ее снять. Такой осмотр может обнаружить такие признаки наличия неполадок, как:

утечка масла из конденсатора;
наличие отверстий в корпусе;
вспученный конденсаторный корпус;
неприятные запахи.

Конденсатор тоже проверяют с помощью омметра. Щупами следует коснуться выводов конденсатора, а уровень сопротивления должен сначала быть небольшим, а затем постепенно увеличиваться по мере зарядки конденсатором напряжением от батареек. Если сопротивление не растет или конденсатор короткозамкнутый, то, скорее всего, его пора менять.

Перед проведением повторной проверки конденсатор нужно разрядить.

Переходим к следующему этапу проверки двигателя: задней части картера, где устанавливаются подшипники. В этом месте ряд электродвигателей оснащается центробежными переключателями, которые переключают пусковые конденсаторы или цепи для определения количества оборотов в минуту. Также нужно проверить контакты реле на предмет пригорелости. Кроме этого, их следует почистить от жира и грязи. Механизм выключателя проверяется посредством отвертки, пружина должна нормально и свободно работать.

И заключительный этап – это проверка вентилятора. Мы рассмотрим его на примере проверки вентилятора двигателя TEFC, который целиком закрыт и имеет воздушное охлаждение.

Посмотрите, чтобы вентилятор был надежно прикреплен и не был забит грязью и прочим мусором. Отверстия на металлической решетке должны быть достаточными для свободной циркуляции воздуха, если это не будет обеспечено, то может случиться перегрев двигателя и впоследствии он выйдет из строя.

Типы двигателей

В стиральных машинах чаще всего применяются следующие типы двигателей:

асинхронные,
коллекторные,
двигатели, имеющие прямой привод.

Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

Асинхронный двигатель

Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей

Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора

Визуальный осмотр двигателя лучше всего производить, разобрав его.

Если нет уверенности в том, что справитесь с этой работой, лучше за нее не браться. Все ремонтные работы во всех типах двигателей производятся только при отключении их от сети.

Порядок разборки асинхронного двигателя:

открутить винты,
сделать пометки рисками, расположение крышек относительно корпуса,
снять вентилятор, открутив два болта,
снять переднюю и заднюю крышку двигателя, предварительно открутив винты.

Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.

Коллекторный двигатель

Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

Очень хорошо такую проверку проводить, используя специальный лабораторный трансформатор. При вращении ротора можно предварительно, но не 100% судить о работоспособности двигателя, так как в собранном стиральном агрегате работа двигателя осуществляется под нагрузкой.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Выводы

Проверки состояния электродвигателя мультиметром с положительным результатом можно охарактеризовать тем, что все параллельные замеры контактов статора и ротора должны быть одинаковыми. В случае отклонений от этих требований искать поломку или обрыв проводников нужно в местах замеров. Следует учитывать то обстоятельство, что бытовые тестеры часто допускают некоторую погрешность измерений. В отличие от цифровых приборов стрелочные приборы более точны. Чтобы это проверить, в режиме 200 Ом щупы замыкают. На экране должен появиться «0» либо другая цифра от 0.1 до 0.2 Ом. Это и будет являться погрешностью тестера.
