Как вытащить застрявшее сверло из дрели?

Как заменить сверло в дрели Makita

Как заменить сверло в дрели Makita? Вопрос несложный, однако требует должного внимания, поскольку если сверло неправильно зафиксировать, то могут возникнуть проблемы: разбитое или неровное отверстие, вероятность выпадения сверла из инструмента с нанесением травмы, а также прочие неприятности. Сначала рассмотрим, как вставить сверло в дрель.

Для корректной работы сверло нужно закрепить в патрон электродрели хвостовиком. Большинство дрелей оснащено патроном кулачкового типа. Это детали имеют цилиндрический корпус. По их поверхности вращается кольцо либо гильза, а внутрь цилиндра помещены кулачки, которые при вращении кольца по часовой стрелке сближаются друг с другом, сжимая при этом сверло. Вращение против часовой стрелки отдаляет кулачки друг от друга, тем самым расслабляя жим сверла. Это позволяет его заменить или вынуть. Расслаблять кулачки необходимо с некоторым запасом, чтобы легко было вставлять сверло. Принцип работы кулачков дает возможность крепить сверла любого диаметра. Обычные бытовые дрели выпускают со стандартным пробелом диаметра сверл – 0,8-10 миллиметров, у некоторых моделей может быть интервал 1,5–13 миллиметров.

Существует два способа зажима: быстрозажимной и ключевой. При первом варианте вращение гильзы происходит вручную. В электродрелях с таким зажимом зачастую используют блокирующие элементы, ограничивающие силу стягивания. При втором варианте регулировочная гильза движется благодаря наличию ключа. Сбоку патрона имеется отверстие, куда вставляют ключ с зубцами. Иногда таких отверстий бывает несколько (до трех), каждое из них надо ослабить, поворачивая ключ против часовой стрелки один-два раза. Потом начинают вращение против часовой стрелки патрона, тем самым увеличивая диаметр отверстия для насадки. Теперь вставляют сверло и зажимают сначала патрон, а затем гнёзда.

Чтобы поменять сверло, нужно его сначала вытащить. Рассмотрим, как вытащить сверло из дрели. Процесс этот довольно простой, однако стоит быть внимательнее, так как можно повредить саму дрель либо патрон.

Порядок действий следующий:

Сначала необходимо выключить оборудование. Сверло нужно аккуратно вынуть из патрона при помощи специальных ключей

Обратите внимание на то, какой патрон установлен. Если он ключевой, сам ключ необходимо установить в отверстие, предназначенное для него

Потом ключ прокручивают против часовой стрелки, пока зажимы разойдутся. Далее сверло можно легко вытащить, а на его место установить новое. Если используется быстрозажимной патрон, то нужно вращать муфту с помощью ключей, пока сверло не выйдет (при этом требуется прилагать усилия, дрель нужно зажать в руке). Ударьте вскользь ладонью по патрону. Если сверло сильно не зажималось, то оно легко снимется после такого движения.

Если дрель заклинило, то приложите силу, чтобы убрать сверло

Делать это надо осторожно, иначе инструмент можно повредить. Работа выполняется следующим образом:

1. Сначала оборудование надо выключить.
2. Затем нужно аккуратно постукивать молотком по патрону, чтобы его не повредить. Между молотком и патроном поставьте дощечку.
3. Постукивайте по патрону до тех пор, пока не выйдет хвостовик сверла.

Если электродрель дрель работает лишь с металлическими патронами, то, чтобы вытащить заклинившее сверло, потребуется два газовых ключа. Они необходимы, чтобы зажать муфту, затем патрон нужно вращать против часовой стрелки. Этот способ может быть использован и для пластикового патрона, однако есть риск его повреждения. Если не помогает ни один метод, стоит снять патрон с оборудования.

Полотно дрели может остаться в материале, который обрабатывался. Определить, что сверло застряло, вы можете по характерному звуку. При такой ситуации необходимо сразу выключить инструмент, а после этого разжать патрон.

Сверло может не выходить. В этом случае возьмите новый патрон, после чего аккуратно отколите дрелью маленький участок возле застрявшего элемента. «Пострадавшее» оборудование извлекается довольно легко, для этого его нужно слегка раскачивать. Если не помогает ни одна мера, то обратитесь в сервис-центр. Прилагать большие усилия нельзя, поскольку оборудование может сломаться.

Заменить сверло у дрели Макита не так уж и сложно, даже если во время работы его заклинило, нужно лишь правильно подобрать модели и патроны. Достаточно один раз выполнить эту работу, чтобы потом проделывать ее без ошибок.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

• Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
• Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

• вставить крестовую отвертку в головку винта патрона на дрели;
• легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Быстрозажимные патроны

Иногда возникает необходимость вытащить насадку, которая плотно засела в патроне быстрозажимного типа. Они могут применяться в конструкции не только перфоратора, но также дрели и шуруповёрта. Здесь отсутствует вращающаяся муфта. Насадки удерживаются с помощью пружинного стопорного кольца.

Если говорить о том, как достать из своего перфоратора или другого электроинструмента сломанной сверло, то для решения проблемы в домашних условиях есть 2 решения.

• Первый способ. Столкнувшись с тем, что сверло застряло и крепко сидит в патроне быстро зажимного типа вашего перфоратора, можно попробовать сделать следующее. Снимите верхнее уплотнительное кольцо, затем оттяните назад патрон и с помощью металлической проволоки и отвёртки подденьте уши зажима. Затем нужно растянуть и потянуть в обратную сторону патрон. Далее ухватитесь за насадку с помощью пассатижей или плоскогубцев. Начинайте раскачивать и проворачивать в разные стороны, постепенно вытягивая бур или сверло наружу
• Второй способ. Так как насадка может заклинить довольно плотно, есть и другой вариант. Извлеките трубку, которая ведёт к патрону (растр). Тем самым откроете доступ к торцевой части бура. С помощью обычной дрель с насадкой для сверления металла, рассверлите наконечник. Это позволит буру легко выйти из быстрозажимного патрона. Такой вариант можно считать чуть ли не безальтернативным решением, когда наконечник насадки буквально расплющивает. Иначе достать насадку из перфоратора практически невозможно.

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик.

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

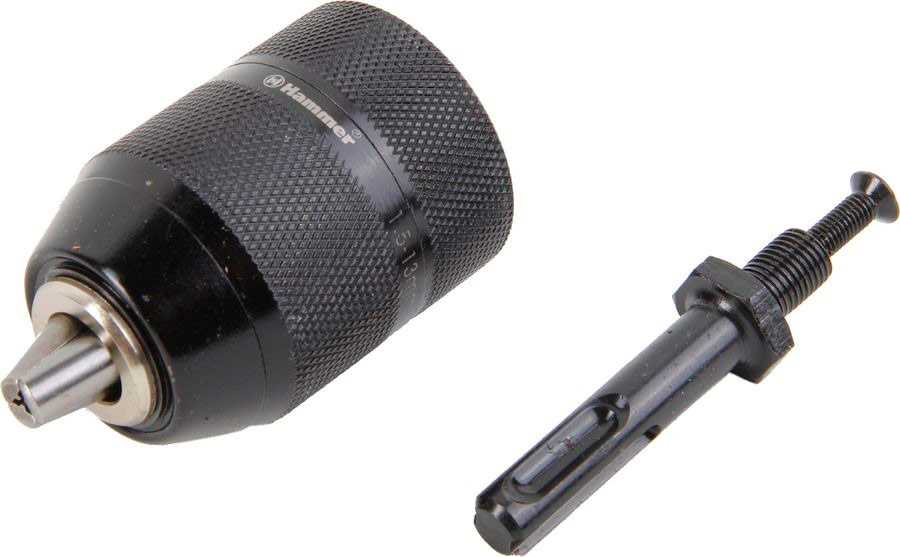

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

• втулка со шлицами, установленная на валу двигателя;
• кольцо на втулке;
• конусообразная пружина, подпирающая кольцо;
• стопорные шары, размещенные между втулкой и кольцом;
• кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

Устранение неполадок

В ситуациях, когда дрель используется только в узконаправленных целях и от случая к случаю, пользователи склонны при первых возникших проблемах отправлять ее на ремонт. Однако в большинстве случаев достаточно уметь обходить возникшие нестандартные ситуации. Чтобы устранить мелкие неполадки, нужно знать, как менять сверло, можно ли сделать это без ключа и как действовать в случае, когда оно застряло.

Замена сверла

Для осуществления этой процедуры сначала необходимо достать старое сверло по схеме, описанной выше, а затем поставить новое. У электродрелей с быстрозажимными патронами часто возникают проблемы из-за того, что сверло жестко засело и не получается открутить муфту. В этом случае можно задействовать кусок ткани, которая даст большее сцепление с муфтой, и постараться открутить. Если этот способ не помог, то нужно плотно зафиксировать рукой дрель и по касательной в сторону раскручивания ударить по патрону ладонью другой руки, продолжая фиксировать инструмент.

Удаление сверла без ключа

В ключевых патронах есть определенное преимущество – фиксация сверла очень мощная, но есть и недостаток – необходимо, чтобы под рукой был ключ. Если ключа не оказалось на месте, этот недостаток довольно легко восполнить. Потребуется найти предмет, который сможет зафиксировать патрон с одной стороны. Это может быть гвоздь, крестовая отвертка, шуруп, шестигранник подходящего размера. Ко второй половине нужно приложить усилие руками и постараться раскрутить – таким образом есть возможность вытащить сверло без ключа. Но если руками справиться не получилось, можно воспользоваться тисками или большим газовым ключом подходящего размера.

Сверло застряло

Бывают ситуации, когда по завершении работ не удается вынуть сверло. Не помогает ни раскручивание муфт руками, если патрон быстрозажимный, ни ключ, если патрон ключевой. Вы попробовали включить дрель и, используя реверс, попытались достать объект, но не вышло. Зафиксировали крепко дрель и пробовали касательными ударами расшатать патрон, но и это не принесло желаемого результата. Значит, самое время обратиться к более массивному оборудованию.

Способов изъятия сверла из дрели не так много:

• Тиски и газовый ключ. Метод подразумевает использование двух газовых ключей или одного ключа и тисков. Необходимо одну половину крепко зафиксировать, а вторую – пытаться сместить ключом.
• Тиски и молоток. Одна половина фиксируется в тисках, а вторая – касательными ударами молотка сдвигается с мертвой точки. С помощью образующихся вибраций и резких точечных воздействий есть возможность решить проблему.

Если методы, приведенные выше, не сработали, то можно полностью открутить патрон вместе со сверлом, закрепить его в тисках и, подобрав отвертку или какой-то металлический стержень нужного диаметра, выбить сверло из патрона.

О том, как правильно закрепить сверло в дрели, смотрите в следующем видео.

Устройство дрели – что нужно знать об инструменте?

Заклинивание сверла в патроне дрели либо шуруповерта происходило хотя бы раз с каждым обладателем инструментов. Чтоб осознать, из-за чего это может произойти, необходимо разобраться, как устроена дрель. Этот инструмент преобразовывает электронную энергию в механическую, что может быть благодаря электродвигателю, раскручивающему вал. Через редуктор и шестеренки вращение передается на крепеж, в каком и зафиксировано сверло.

READ Отличие Шуруповерта От Дрели Шуруповерта

А сейчас разглядим работу электронной дрели с оборотной стороны, при условии, что сверло было закреплено некорректно либо недостаточно прочно. Колебания, которые возникнут в процессе работы, приведут к отклонениям в направлении сверления, в итоге вы получите искривленное отверстие. Вибрации от колебания передадутся на шестеренки и редуктор, зацепят вал и сам движок – поломкой это сходу не угрожает, но уменьшение срока эксплуатации инструмента гарантированно! Часто небрежность при закреплении сверла и приводит к его заклиниваю. Время от времени заклинивание происходит в итоге соскальзывания сверла с точки сверления – чтоб избежать этого, используйте пружинный кернер, чтоб делать выемки на поверхности для сверла.

Кроме заклинивания, неплотно зафиксированное сверло может выскочить из крепежа, а это уже чревато довольно сильными травмами для человека, работающего с инвентарем, и окружающих, беря во внимание скорости оборотов современных аппаратов. Потому никогда не укрепляйте сверло впопыхах, всегда отключайте дрель для этого от тока, чтобы избежать случайного пуска дрели

Существующие виды крепления

Патрон на валу любой дрели, шуруповерта или перфоратора крепится двумя способами – с помощью резьбового соединения или на конусе. Разновидностью резьбового соединения является применение дополнительного стопорного винта.

Резьбовое крепление подразумевает, что на валу дрели и на внутреннем канале сделана идентичная резьба – метрическая или дюймовая. Следовательно, в этом случае при ремонте ставится вопрос, как открутить патрон. Вид резьбы и ее основные параметры маркируются на корпусе. Например, выбито на корпусе обозначение 1,5-15М13х1,2, что означает следующее:

Принцип снятия патрона дрели.

• 1,5 и 15 – минимальный и максимальный диаметр хвостовика сверла в мм;
• М13 – метрическая резьба диаметром 13 мм;
• 1,2 – шаг резьбы.

Если использована дюймовая резьба, то вводится обозначение UNF, а диаметр указывается в дюймах (например, 1/2). При замене патрона следует обязательно проверить соответствие маркировки размерам крепления. Современные дрели в основном имеют дюймовую резьбу, что соответствует международным стандартам и расширяет возможности взаимозаменяемости.

Для надежности крепления на валу внутри устройства устанавливается стопорный винт. Этот винт имеет левую резьбу, т.е. для того чтобы его открутить, надо крутить по часовой стрелке.

Второй способ крепления патрона на валу дрели основан на использовании конуса Морзе. В этом случае конец вала двигателя выполнен в виде конуса. Аналогичную конусную часть имеет и внутренний канал с нижнего торца. Патрон просто с усилием насаживается на конус вала. Маркировка таких элементов имеет несколько значений: В10, В12, В16 и В18, где В означает применение конуса Морзе, а цифры – максимальный диаметр хвостовика сверла, которое можно закрепить в этом патроне. Такой способ крепления достаточно распространен, особенно в шуруповертах.

Бур застрял в стене: как вытащить?

В некоторых случаях сверло может намертво застрять в стене или любой другой поверхности конструкций из железобетона. В большинстве случаев такая неприятность случается, если рассверливается отверстие под небольшим углом на 6 сантиметров. Есть несколько способов извлечения инструмента.

Инструкция

Первым делом необходимо проверить наличие у перфоратора функции обратного вращения. Если таковая имеется, нужно включить ее и, раскачивая инструмент из стороны в сторону, достать его из стены.

Кроме того, можно вооружиться дрелью и сделать еще одно отверстие недалеко от уже существующего, и посредством расшатывания перфоратора извлечь его из конструкции.

Если вышеописанные действия не помогли, придется использовать газовый ключ. Если его размер будет слишком большим, то можно использовать стальную пластинку в качестве прокладки. Ключ следует накрутить на бур и бить по его рукояти молотком от стены. Эти движения не самые удобные, но способ довольно эффективный.

Для извлечения бура можно также использовать обратный молоток, который легко найти в любой автомастерской. Если данный инструмент недоступен, то можно подсоединить перфоратор к SDS-разъему насадки и дернуть в сторону от обрабатываемой поверхности. Данный метод эффективен в том случае, когда сверло застряло на глубине не более 10 сантиметров.

Если бур застрял в стене во время просверливания насквозь при том, что до конца процесса осталось совсем немного, то можно пробить застрявший инструмент при помощи кувалд. Бить необходимо по направлению сверления

Важно запомнить, что наносить удары по самой насадке нельзя – необходимо использовать доску или любую другую прокладку для смягчения воздействия на бур

Чтобы обойти стороной данные проблемы, достаточно как можно чаще извлекать бур и рассверливаемого отверстия и очищать его от пыли, фрагментов бетона и прочих загрязнений. Кроме того, сверло или другая насадка может заклинить в поверхности при слишком большом давлении на нее, поэтому инструмент необходимо держать легко. Если конструкция железобетонная, то есть, в ней есть металлическая арматура, то существует риск того, что бур застрянет именно в ней. Поэтому перед началом данных работ следует проверить местоположение данных металлических элементов специальным устройством.

В некоторых случаях бывает такое, что заклинил бур перфораторе. Как правило, это происходит из-за использования дешевого инструмента низкого качества. В таких изделиях крепления не выдерживают нагрузки и деформируются. В некоторых случаях достаточно зажать инструмент в тиски и попытаться выкрутить его. В самых сложных случаях придется разбирать патрон. Для этого первым делом необходимо демонтировать верхнее резиновое изделие, а также стопорное кольцо, которое расположено под ним.

Вернуться к содержанию

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название – патрон.

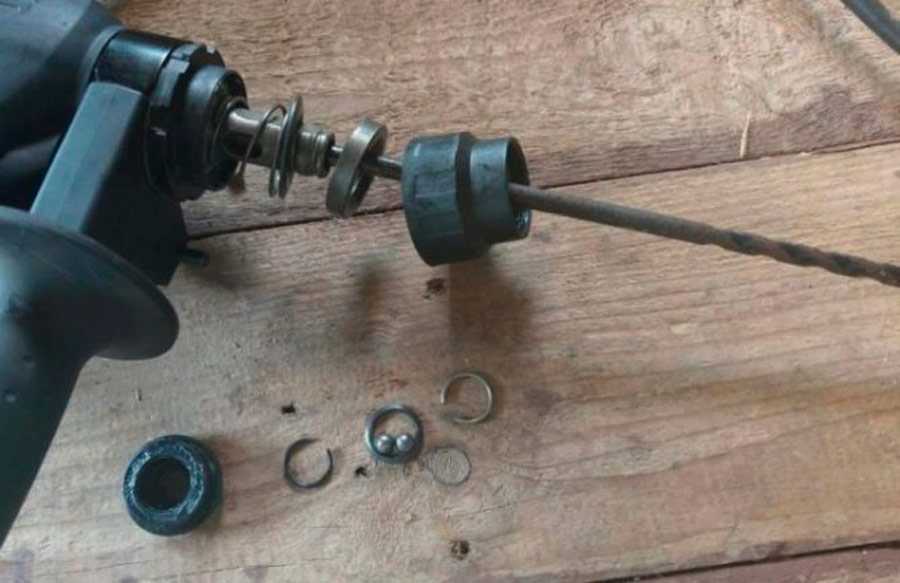

патрон в разобранном виде

Сверло или бур застряли в поверхности

Бывает и так, что в процессе сверления насадка обламывается и осколок остаётся внутри стены, потолка или пола, либо застревает целиком, выпадая из патрона.

На этот случай можно применить несколько разных решений.

• Режим реверса. Самая простая ситуация, когда насадка остаётся зажатой в патроне, не ломается, но и из стены выходить не хочет. Включите режим реверса и начинайте постепенно тянуть перфоратор назад.
• Металлическая цепь. Актуально, если часть сверла или бура оказалась снаружи и вы сверлили потолок. В этом случае можно намотать на хвостовик цепь, привязать тяжёлый груз и позволить силе тяготения сделать свою работу. Только не стойте под утяжелителем, чтобы он не упал вам на голову.
• Тиски. Переносными тисками можно зажать выглядывающую часть бура, после чего с помощью рычага начать раскачивать и проворачивать насадку. Тут не помешает помощь напарника.
• Ударный режим. Нужно выключить вращение и оставить только режим удара. Параллельно перфоратор следует дёргать в разные стороны. Это позволит разбить бетон вокруг той области, где застряла насадка. Затем сверло легко выйдет.
• Газовый ключ. На него нужно накрутить насадку, а затем вращать ключом в обратную сторону. За счёт длинного рычага большие усилия прикладывать не придётся.
• Дополнительные отверстия. Если ухватиться не за что, стоит попробовать высверлить или раздолбить стену сверху, снизу или по бокам от застрявшего сверла, бура. Хотя в итоге получится большая дыра, её с лёгкостью можно заполнить раствором.
• Магнит. Когда обломок насадки от перфоратора остаётся в стене, но свободно болтается в отверстии, а вручную или инструментами ухватиться за край не удаётся, попробуйте взять магнит. Он притянет металл и бур выйдет.

В крайнем случае, если насадка никак не извлекается, следует обрезать её с помощью болгарки в уровень со стеной, после чего замазать раствором. Желательно ещё заполнить отверстие антикоррозийным средством по металлу, чтобы ржавеющее сверло не привело к порче финишного покрытия.

Приходилось ли вытаскивать сверло из стены или перфоратора? Какой метод использовали? Оставляли ли насадки в стенах?
