Розетки в квартире. лучшая схема, которой я воспользовалась. и не прогадала

Розетки под ТВ для слаботочных сетей

Самый разносортный блок электроустановочных изделий, устанавливается как правило возле телевизора. Помимо самого ТВ, здесь же подключаются DVD плейер, игровая приставка, спутниковый ресивер и т.д.

Наиболее оптимальным решением в современных квартирах для коммутации всей этой аппаратуры, являются вовсе не розетки, а отдельные выводы кабеля. Шнайдер в связи с этим, выпускает специальное изделие, которое позволяет красиво и аккуратно вывести из стены требуемый разъем (cat5e, hdmi, телефонный sat).

Для этого, на этапе ремонта внутри стены закладывают кабельный канал габаритами не менее 25*40мм. Благодаря такому решению, между телевизором расположенным посередине стены и столиком на полу, не будет висеть ни единого проводка.

Стена будет чистой и аккуратной.

подключения WiFi роутера

Не важно в какой комнате и в каком месте он у вас стоит. Дабы не делать большое количество интернет или ТВ розеток и захламлять пространство, вы просто выводите из данного разъема сразу несколько кабелей и подключаете их каждый к своему девайсу

Вообще подобным образом можно облагородить любой провод выходящий из стены – аудио кабель, кабель на датчик протечки, питание на головку терморегулятора труб отопления.

А еще внутри такого установочного изделия можно спрятать компактный клеммник и подключить от него напрямую варочную панель.

Если оборудования у вас много и все кабели не получается завести через такую конструкцию, то рядышком в блоке можно разместить привычные розетки для слаботочки.

Например, блок одновременно включающий в себя, розетку для ТВ и спутникового телевидения.

В отдельных случаях никуда не деться от привычных интернет розеток RJ45.

Как их правильно подключать смотрите в отдельной статье.

Есть у Шнайдер и специальные розетки для акустики.

Вы получаете аккуратное подключение и минимум мешающих проводов под ногами.

Ну и в самом крайнем случае, никто вам не мешает вместо красивых, но дорогих розеток под слаботочку, использовать обычную просверленную заглушку.

Этот вариант до сих пор остается актуальным и самым экономичным.

Большинство современных TV подключается в 90% случаев через HDMI разъем. И такой, казалось бы редкий вид подключения, у Schneider Electric можно гармонично встроить в блок с обычными розетками 220В.

При этом очень важно заранее задуматься о том, где вам понадобится HDMI розетка. Это объясняется тем, что подобные розетки не помещаются в привычного размера подрозетники и для них нужны более глубокие варианты

Разъем, расположенный внутри такого изделия, достаточно объемный.

Помимо HDMI, есть и другой более устаревший вариант – VGA разъем и Jack 3,5мм для акустики.

Он тоже иногда требуется для присоединения монитора или проектора. Особенно это актуально в офисных помещениях и конференц-залах, где время от времени проводятся презентации.

Встраиваете один раз такую розетку в стол или на стену, и больше не придется кидать провода как лианы через все помещение.

Сколько нужно розеток и выключателей?

Как правильно посчитать электрику? Казалось бы, что тут сложного?

Ошибка №5
Берешь проект и считаешь необходимое количество.

Однако в отдельных проектах многие розетки и выключатели указываются чисто номинально, без расшифровки их состава и функционального значения. Например, блок из двух розеток может быть обозначен как одна электроточка.

Во-вторых, в проект по ходу дела могут быть внесены корректировки. Этому способствуют изменения в расположении мебели.

Особенно частым правкам подвергается кухня.

Также мало кто из проектировщиков изначально задумывается про отдельные розетки для зарядной базы робота-пылесоса, ёлки на Новый Год или светодиодных гирлянд на окне.

Все это появляется уже в процессе ремонта. Поэтому считать чистовую электрику нужно после завершения всех черновых работ и поклейки обоев.

Но и это не все. Выключатели выключателям рознь.

Недостаточно переписать и занести в табличку количество отверстий в стене с монтажными коробками. Нужно еще четко знать их функциональное значение.

Потому как, выключатели бывают:

одноклавишными и двухклавишными

диммерными

проходными и перекрестными

При этом в магазине внешне они могут выглядеть одинаково, но отличаться начинкой. Вот тут уже вам должен помочь мастер, который делает ремонт.

Некоторые вообще считают все механические и проходные выключатели прошлым веком и вместо них вовсю применяют дублирующие дистанционные.

Они не требуют проводки и штробления (работают от батарейки до двух лет), ни подрозетника (клеятся или прикручиваются на стену куда угодно).

Сборный и разборный варианты

Тут все достаточно просто. Рамки почти всегда продаются отдельно. Так уж заведено на рынке. Выбирайте адекватно количество постов, чтобы объединить нужные вам элементы в сеть до 5 изделий. Покупать лучше рамки с цветом, который вы уже выбрали у самого механизма, чтобы потом не возникло желание поменять всё.

Есть и ещё одно уточнение. Часто же выпускают по отдельности ещё и наружные панели, суппорты, механизмы и другое. Для чего это сделано? Это нравится производителям, которые все привыкли к одним стандартам. Покупатель же выберет оптимальный вариант из разных серий и моделей.

У многих рамки и лицевые стороны существенно различаются. В итоге, можно сделать что-то уникальное и неповторимое, чтобы потом все гости захотели даже сделать фото рамки для розеток.

Спустя время, если вам уже надоест тот вариант, который был отмечен несколько лет назад, всегда можно произвести быструю и адекватную замену любой составной части. Все будет выглядеть ничуть не хуже, чем было после первого ремонта.

Занимайтесь монтажом, смело экспериментируйте, но и не забывайте о технике безопасности. Всегда перед установкой розетки стоит обесточить всё помещение, чтобы не возникало каких-то внештатных чрезвычайных ситуаций.

Установка розеток

В зависимости от того, какие точки питания будут использоваться, техника монтажа меняется в некоторых местах.

Монтаж плинтусных розеток

Вмонтированный плинтусный блок розеток Чтобы прикрепить плинтус с кабель-каналом к стене, нужно выполнить работу поэтапно в такой последовательности:

С верхней панели бордюра снимают защитную узкую крышку, прикрывающую короб. Ее поддевают отверткой от края.
Прикладывают плинтус к стене и в соответствии с разметкой (будущим расположением розетки) формируют врезку под подрозетник.
Плинтус крепят дюбель-гвоздями к стене.
Монтируют мультибокс.
Прокладывают кабель и выводят жилы к розетке.
Остаётся соединить их с клеммами.

В последнюю очередь ставится верхняя крышка розетки, декоративная защитная планка и торцевые заглушки.

Монтаж точки питания на стену

Монтаж плинтусной розетки

В этом случае провода прокладывают в кабель каналы по приведенной выше инструкции. Но в предполагаемом месте установки розетки с обратной стороны плинтуса делают небольшой вырез, чтобы вывести кабель.

Накладную панель (мультибокс) крепят к стене и подводят к ее клеммам жилы проводов.

Остаётся зафиксировать верхнюю декоративную крышку точки питания и поставить заглушки на плинтус.

Кабель-канал поверх плинтуса

Если укладывать провода под пристенный бордюр не хочется или проводка монтируется в деревянном доме, лучше просто использовать кабель-канал. Короб фиксируют параллельно плинтусу на дюбель-гвозди. Предварительно с канала снимают верхнюю крышку. После фиксации короба в него укладывают проводку и сверху надевают защитную панель.

Хвостики кабеля подводят к настенной розетке.

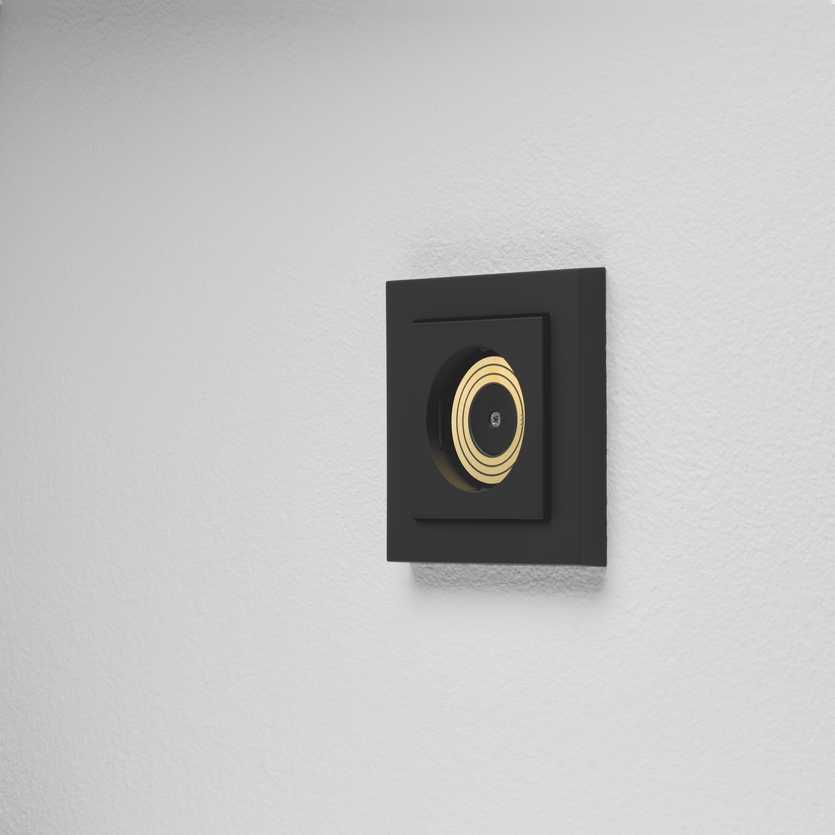

Трендовая фурнитура

При покупке любого изделия решающее значение чаще всего имеет его качество. Однако и модные тенденции играют не последнюю роль. Красивая фурнитура гармонизирует интерьерные решения, придавая им законченный вид.

Материалы для изготовления электрофурнитуры, а также расцветки разнятся в зависимости от стиля, в котором выполнено изделие. Для отделки в стиле кантри и минимализма обычно применяют натуральную кожу или кожзаменитель.

Хай-тек сопряжен с такими цветами, как черный, синий, красный или зеленый. Основной конструкционный материал для производства изделий в этом стиле — алюминий или матовое стекло. Сенсорные выключатели также нередко производят в стиле хай-тек.

Для установки в лофтах тоже возможно использование стильных изделий из матового стекла. Однако чаще встречается фурнитура со вставками из цветного стекла или полированного металла.

В этнических стилях широкое применение находят натуральные материалы и, прежде всего, древесина. Среди наиболее популярных решений — элитные сорта красного дерева, вишня, светлый клен.

В зависимости от стиля исполнения дизайн выключателей и розеток может предусматривать камень, пластик, всевозможные композитные материалы.

Розетки и выключатели в интерьере: 5 правил

Идеальное решение – модели из одной коллекции во всех комнатах. Дизайн квартиры должен представлять собой одно целое: единая тема, стилистика, основные цвета. Поэтому внешний вид розеток и выключателей должен быть в одном русле

Если вам хочется экспериментов, лучше поиграть с цветом, но в рамке одной коллекции каталога розеток.
Необходимо дополнить интерьер, в котором нет очерченных акцентов, контраста цветов? Используйте розетки и выключатели разных оттенков, но в одной цветовой гамме – тогда получится гармонично.
Вы выбрали отделку для комнаты в холодных тонах (например, вам нравятся такие цвета как мятный, серый, белый)? Тогда советуем обратить внимание на выключатели и розетки белого, серебристого (под алюминий) цвета. Пространства, оформленные в теплой цветовой гамме, дополнят кремовые или бежевые модели.
Вы хотите подчеркнуть какой-то из предметов интерьера? В этом случае у вас есть два варианта: или выключатели/розетки не должны отвлекать от него внимание (тогда выбирается один из классических цветов), или они могут подстраиваться под основной предмет обстановки по тону

Если вы поставили акцент на чем-то одном, например, на ярких обоях, то лучше выбирать нейтральные розетки. Несколько предметов интерьера притягивают взгляд? Тогда еще один акцент в виде выключателей не помешает.
Подбирайте аксессуары под общий стиль. Розетки и выключатели с рамками под хромированный металл просто созданы для интерьеров в стиле минимализм, high-tech. Модели из качественного пластика под дерево отлично подойдут для классики или стиля кантри. Самое главное – чтобы розетки сочетались по цвету с предметами обстановки из натуральной древесины. В интерьере есть контрасты? Тогда советуем выбрать более нейтральные выключатели, так как часто в роли контрастных элементов выступают сменные предметы (подушки, шторы и т.п.).

Достоинства продукции Schneider Electric

Выключатели и розетки Schneider – это умное решение для вашего дома. Все изделия отличаются надежностью: они изготовлены из стойкого к выгоранию, нагреванию термопласта. Каждое изделие проверяют на заводе-изготовителе: контроль качества очень строгий. Устанавливать выключатели Schneider несложно даже на стены с неровной поверхностью и в многопостовые монтажные коробки: все благодаря телескопическому механизму. Выбирайте: в ассортименте есть модели с рамкой, розетки с крышкой и защитными шторками и без них, выключатели с клавишным и поворотным механизмом и многое другое!

На что обратить внимание и как не ошибиться с выбором, спросили у ведущего дизайнера студии Geometrium Павла Герасимова

Современные модели розеток и выключателей

Функции привычных устройств значительно расширились благодаря технологиям. И уже знакомые розетки и выключатели становятся важными элементами системы «умный дом».

Розетки с USB

Подобные устройства пользуются все большим спросом, поскольку не требуется много проводов, съемных блоков питания, чтобы подключать гаджеты – достаточно иметь USB кабель. Важные плюсы:

устройство компактно, функционально и находится в определенном месте;
можно установить на место обычной розетки. Замена занимает буквально полчаса.

Причем при зарядке планшета, смартфона основная розетка остается свободной.

Розетки с таймером

Все большим спросом пользуются устройства, оснащенные таймерами различных типов. Временной промежуток работы розетки задается электронным таймером (есть кнопки и дисплей) или же традиционным поворотным механизмом.

Выключатель дистанционного управления

Данное устройство позволяет управлять как одиночными осветительными приборами, так и целыми системами. Благодаря пульту дистанционного управления несложно, находясь в одной комнате, одновременно включать или выключать свет в разных помещениях. Это особенно удобно в больших квартирах, где есть многоуровневое освещение, или в многоэтажных частных домах.

Выключатели со встроенным датчиком движения

Подобные устройства привносят комфорт в повседневную жизнь и обеспечивают рациональное использование электричества. Принцип работы выключателя – улавливание движения на определенном расстоянии от датчиков. Многочисленные устройства можно классифицировать по способу контроля, особенностям установки, принципу срабатывания, функциональности.

Как выбрать розетку

Многочисленные характеристики и способы монтажа обязательно надо учитывать при выборе изделий для определенных помещений, под конкретную технику.

По напряжению

Главные параметры, по которым необходимо выбирать устройство, – ток и напряжение электрических приборов. Раньше практически все изделия выпускались с расчетом на ток 6А и напряжение 220-230В. И если такую розетку использовали для подключения нескольких приборов, то нередко случалось возгорание и плавление корпуса.

В современных квартирах количество бытовой техники существенно возросло, да и технические характеристики приборов изменились. Поэтому производители стали выпускать более мощные розетки. Рекомендуется устанавливать изделия, рассчитанные на ток 10 или 16А.

По количеству мест

Иногда бывает целесообразно на одной точке монтировать розеточный блок. Число «посадочных мест» может колебаться от двух до четырех. Целесообразно размещать такие модели возле рабочих столов, на стене за телевизором или в рабочей зоне на кухне.

По способу монтирования

Выбор способа установки розетки определяется не только стилем интерьера, а зависит прежде всего от варианта монтажа проводки:

при монтаже проводки скрытого типа осуществляется установка внутренней (скрытой) розетки. При этом сердцевину изделий скрывают в стене, а сверху оставляют только специальную накладку;
накладная модель отлично сочетается с проводкой открытого типа. Чтобы изделие выглядело эстетично, производители выпускают розетки различных красивых оттенков минималистичного дизайна. Нужно внимательно выбирать место расположения, чтобы никто не задевал выступающий корпус.

Если возникла необходимость установки розетки у плинтуса или в полу, то применяется напольный монтаж. Установить выдвижное устройство можно в квартире и частном доме. Естественно, что электропроводку при этом прячут в пол. Оригинальная идея – оформить подобную розетку в кухонной столешнице.

По разъему

Во многих странах используются розетки с различными разъемами. Известно около 15 типов

Естественно, что сегодня при покупке техники необходимо в первую очередь обращать внимание на форму вилки (помимо эксплуатационных характеристик)

Производители учли возможные затруднения и поэтому в продаже есть всевозможные переходники, решающие проблему соответствия вилок и разъемов.

Спланируйте расположение

Перед тем как выбирать дизайн и форму розеток, нужно понять, как и где они будут располагаться

От этого напрямую зависит ваше решение: акцентировать внимание на этих аксессуарах или выбрать скрытые варианты

Если розеток много, и хочется сделать их яркими, это может перегрузить интерьер. Расположение розеток и выключателей должно дублировать ваш образ жизни и основные бытовые ритуалы. Например, зарядка смартфона, использование электрической зубной щетки, локальное освещение для вечернего чтения — под каждый сценарий необходимо предусмотреть свою розетку, которая будет в удобном доступе.

Если вам не нравится большое количество розеток (особенно актуально этот вопрос стоит в рабочей зоне и гостиной), делайте ставку на современные многофункциональные системы-трансформеры.

Например, коллекция Plug & Light от ведущего поставщика интеллектуальных решений в области электротехники GIRA состоит из множества заменяемых модулей, благодаря которым ее легко можно приспособить сразу под несколько задач. Для этого нужно выбрать подходящие детали и просто подключать по мере необходимости, не прибегая к сложной сборке.

Насадки для разных типов освещения крепятся на магнит и поворачиваются на 360°, позволяя освещать любой, даже самый сложный угол в доме и создавать разную по интенсивности подсветку.

Таблица брендов из нашего рейтинга

Название бренда
Отличительная особенность
Цена розеток
Страна
Merten
Известный бренд, страна сборки Германия
От 250 руб.
Германия
Gira
Лидер европейского рынка
От 350 руб.
Германия
Jung
Доступные премиум модели
От 100 руб.
Германия
Berker
Страна сборки, большой выбор, доступная цена
От 120 руб.
Германия
Fede
Классический дизайн
От 600 руб.
Испания
Fontini
Самые дорогие розетки, ретро стиль
От 1000 руб.
Испания
Schneider-Electric
Высокое качество и уникальный дизайн
От 50 руб.
Германия
Legrand
Сочетание качества, дизайна и приемлемой цены
От 100 руб.
Франция
Bticino
Большое внимание дизайну
От 500 руб.
Италия
ABB
Самые популярные в России
От 150 руб.
Швейцарско-шведская
DKC
Стильный небольшой ассортимент, дорого
От 200 руб.
Россия
Anam
Лидер бюджетного ценового сегмента
От 50 руб.
Южная Корея
Wessen
Немецкое качество по доступной цене
От 100 руб.
Германия
Makel
Простые и прочносные изделия
От 80 руб.
Турция
Lezard
Легкий монтаж, недорого и качественно
От 100 руб.
Россия
GUSI
Стильный дизайн, много цветов и форм
От 70 руб.
Россия
Белоруссия
Самый бюджетный вариант
От 30 руб.
Белоруссия

Дизайн розеток и выключателей. От чего зависит размещение розеток и установка

В каждом жилом или хозяйственном помещении, готовом к проживанию уже существует определенные инженерные системы и коммуникации, к которым относится и подведение электропроводов к определенным выходам.

При необходимости можно использовать готовый проект, но для повышения функциональности и практичного, удобного зонирования любого помещения, лучше создать индивидуальную схему, согласно которой проводится установка розеток в комнате.

В ходе эффективного планирования размещения таких действенных источников питания важно непременно учитывать целый ряд и комплекс факторов, которые могут существенно повлиять на функциональность комнаты, к ним относятся:

дизайн-проект с готовым интерьерным решением и предложениями по меблировке помещения;
определение зон, где планируется использоваться подсветка, в качестве освещения любых конструкций;
предварительное размещение бытовых и электрических приборов, не отличающихся мобильностью;
учет всего используемого электрооборудования, которое можно подключить к свободному слоту;
проектирование обустройства комплекса освещения с источниками света, работающими от сети.

Предварительно планируя будущее распределение по любой комнате розеток важно установить их так, чтобы они находились в свободном доступе и не портили эстетику оформления выделенной функциональной зоны

Кроме необходимых источников питания можно установить один или два, которые можно использовать вместо занятых розеток, в экстренных случаях и при возникающей необходимости.

Какие розетки и выключатели нужно ставить в квартире

Две распространенные группы, не оставляющие обширного выбора человеку, проживающему в жилом помещении:

надежно закрепленные скрытые (или внутренние) розетки;
максимально безопасные, с проводами, уложенными в специальные канавки (накладные или наружные).

Вторая группа используется исключительно в своеобразных декоративных целях или рекомендована противопожарными правилами безопасности для монтажа в деревянных помещениях. В квартире офисе или учреждении используются внутренние розетки, у которых для визуального обзора остается только ободок и дырочки для вилки.

На деле все оказывается не настолько просто: определиться с предметом предпочтения можно только зная собственные требования: для какого помещения предназначена конструкция, какие меры безопасности необходимы, и даже какого стилевого соответствия планируется добиться. Поскольку это функциональные устройства, то для постоянной эксплуатации, от них потребуется надежность и дополнительные гаджеты.<

Продумайте акценты

Это также нужно сделать еще на этапе планирования интерьера. Примите решение, какую роль будут играть выключатели и розетки в интерьере — исключительно функциональную или еще и декоративную.

В первом случае выбор дизайна сводится к минималистичным моделям в цвет стен, а во втором — поле для экспериментов значительно расширяется в сторону интересных форм, цветов и фактур.

Выбор в пользу декоративности или чистого функционала зависит от места, где будут располагаться розетки. Если интерьер в стиле минимализм, стены окрашены в один цвет без дополнительных деталей, выигрышнее будут выглядеть розетки, подобранные тон в тон (или, по крайней мере, светлые на светлых стенах и темные — на темных).

Но если стена сама по себе несет декоративную функцию, например, присутствует декоративная кирпичная кладка или облицовка деревом, можно поэкспериментировать и сделать розетки и выключатели мини-акцентом, например, выделить их цветом.

Подробнее о расположении и обозначениях розеток на чертежах

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

те, которые предназначаются для открытой установки;
те, которые устанавливаются скрытым способом;
блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

над мойкой;
плитой;
непосредственно за корпусом бытового прибора.

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

Розетки в квартире. лучшая схема, которой я воспользовалась. и не прогадала

Розетки под ТВ для слаботочных сетей

Сколько нужно розеток и выключателей?

Сборный и разборный варианты

Рекомендации для каждого помещения

Кухня

Спальня

Детская

Коридоры и холлы

Ванная

Гостиная
