Домкрат реечный механический

6 правил безопасности при подъеме машин домкратом

Домкрат применяется в нескольких случаях: для осуществления технического обслуживания транспортного средства и для предотвращения возникших нестандартных ситуаций. Домкрат должен быть у каждого водителя, поскольку без него мало кто обходится в экстренных ситуациях.

Приобретение и использование домкрата может решить сразу несколько проблем, однако неправильное его применение приводит к тяжелым последствиям. Использование подъемного оборудования без соблюдения техники безопасности ведет к летальным последствиям как для автомобиля, так и для водителя.

Техника безопасности при использовании домкрата

Выделяют 6 основных правил по технике безопасности, которые помогут избежать ряд неприятных проблем.

Грузоподъемность домкрата. Инструмент может выдерживать только определенную массу, не стоит усугублять ситуацию, превышая грузоподъемность.
Домкрат используют лишь для подъема, при работе с уже поднятым автомобилем используют специальные страховочные средства.
Перед использованием домкрата необходимо проверить, что машина стоит на тормозах и не сможет самостоятельно сдвинуться с места.
Для применения домкрата необходима твердая поверхность. Использование неровной поверхности может привести к падению автомобильного средства.
Нагрузка должна приходиться на центр упорной площадки, в других случаях велика вероятность падения автомобиля.
Предохранительный клапан, имеющийся при покупке домкрата не требует дополнительных настроек, так как он изготавливается на заводе и проверяется по стандартам.

Правила подъема автомобильного средства

Самое главное при использовании домкрата – ровная поверхность. Если машина сломалась во время передвижения на дороге, необходимо отодвинуть автомобиль на безопасное расстояние с минимальным движением. Требуется поставить машину на тормоз, применив при этом один из режимов: автоматический или механический, и поставить ручник на тормоз.

В случае замены тормозных барабанов или заднего колеса, на ручник ставить не нужно. Для этого случая можно зафиксировать колеса с помощью башмаков. Колеса необходимо фиксировать при использовании домкрата для любых ситуаций.

Лучшие автомобильные домкраты – какой фирмы купить

Все компании, включенные в наш рейтинг, имеют разветвленную дистрибьюторскую сеть по всему СНГ, поэтому купить их товар можно в каждом крупном автомагазине. На сайте производителей продукция тоже продается, но в основном лишь оптом.

Точно не будет ошибкой выбор в пользу этих фирм:

Autoprofi – производитель предлагает все необходимые для автомобилистов товары, от автохимии до домкратов. Продукция выпускается в России, поэтому цены на нее вполне адекватны.
Matrix – в его ассортименте есть реечные, подкатные, бутылочные модели с грузоподъемностью от 2 до 20 тонн. Тут найдут подходящий для себя вариант как автолюбители, так и владельцы СТО.
Kraft – производить товары для автовладельцев компания начала еще в 1993 году. За это время она пополнила свою копилку наборами инструментов, светотехникой, запчастями и разными аксессуарами для машин. Компания балансирует на грани бюджетной фирмы и среднего ценового сегмента.
Airline – это достаточно известный российский производитель автотоваров. Линейка домкратов у него весьма приличная, она включает в себя более 50 модификаций. Но в приоритете фирмы – разработка бутылочных гидравлических моделей с большим тоннажем (от 2 до 50 т).
Сорокин – этот производитель замыкает пятерку лидеров, но последнее место он занял лишь из-за высокой цены на свои товары. На нем останавливаются преимущественно владельцы СТО. По этому показателю фирма уступает конкурентам, но опережает их благодаря наличию в ассортименте довольно редких электрогидравлических моделей.

Лучшие бутылочные домкраты

Ниже мы представили рейтинг лучших бутылочных домкратов. Модели бутылочного типа отличаются своей высокой мощностью, но низкой мобильностью. Это означает, что ими достаточно сложно пользоваться в критических ситуациях, они отлично подходят для внедорожников или грузовика газель и т.п. По принципу работы, они больше подходят для цехов, условий авто обслуживания и т.д. Список лучших бутылочных домкратов для автомобиля:

7. Sparta Compact 50333 (5 т)

У модели существуют разные уровни мощности, начиная от 2 тонн, и заканчивая 20. Каждый из предназначен для подъема определенного груза. Также нужно помнить о том, что механизм устройства гидравлический, и для его работы необходимо возлагать и физическую силу. Этот домкрат идеально подходит для работы как с легковыми, так и с грузовыми типами автомобилей. Высота подхвата – 18 сантиметров, и 34 сантиметра максимальная. Для удобства предусмотрена и складная рукоятка оборудования.

Отзывы:

ЛайкДизлайк

6. Kraftool Double Ram 43463-6 (6 т)

Высокая мощность домкрата, способная поднимать до 6 тонн. Довольно высокая высота подхвата в 17 сантиметров, из-за чего часто придется работать на плоской поверхности. Максимальная подъёмная высота составляет 42 сантиметра. Также имеется и двухступенчатый домкрат, делающий процесс работы более проще. При покупке, в комплект помимо домкрата также входят 2 части составной ручки и инструкция. Для удобства покупателя к домкрату были добавлены складные рукоятки и дополнительный ход для выдвижного винта.

Отзывы:

ЛайкДизлайк

5. Airline AJ-B-04S (4 т)

Это чуть ли не самый лучший бутылочный домкрат для автомобиля, он подходит по всем параметрам, и способен поднимать машины до 4-х тонн. Механизм передачи энергии гидравлический, при этом имеется складная рукоятка для удобства при работе. Высота подхвата составляет 18 сантиметров, а максимальная подъёмная высота – 35 сантиметров. При покупке у оборудования имеется гарантийный срок в 36 месяцев, а весит устройство всего лишь 3.3 килограмма. Ширина домкрата 11 сантиметров, а выдвижной винт имеет ход в 6 сантиметров.

Отзывы:

ЛайкДизлайк

4. Autoprofi DG-08 (8 т)

Устройство имеет большую механическую мощность, и способен поднимать груз до 8-и тонн. Имеется складная рукоятка для удобства при работе с гидравлической системой подачи. Высота подхвата составляет 20 сантиметров, а максимальная подъёмная высота 40.5 сантиметров. При покупке в комплект входит специальный рычаг, который облегчит подъем при подъеме больших масс. Устройство можно использовать как для подъёма грузовых, так и легковых автомобилей. В качестве дополнительной безопасности встроен перепускной клапан, который препятствует при подъеме грузов с недопустимой массой.

Отзывы:

Лайк1Дизлайк

3. Matrix 50752 (3 т)

У модели имеется специальный руль, при воздействии на который механизм приводится в движение. Оборудование имеет специальную систему фиксации, которая увеличивает безопасность при подъеме грузов весом до 3 тонн. Если слушать отзывы большинства автосервисов, Matrix – лучший домкрат для проведения строительных и монтажных работ. Высота подхвата составляет 19.4 сантиметра, а максимальная высота подъёма составляет 37.2 сантиметра. Домкрат прекрасно подходит для кроссовера. Если груз превышает максимально допустимую массу, то автоматически срабатывает клапан безопасности, и предотвращает подъем. Домкрат отлично подойдёт для авто с лёгкой массой.

Отзывы:

Лайк1Дизлайк

2. ЗУБР T50 43060-10 z01 (10 т)

Бутылочный домкрат ЗУБР обладает высокой грузоподъемностью до 10 тонн. Механизм работает по механическому принципу передачи энергии, и обладает хорошей устойчивостью, за счёт чего им можно длительное время поднимать различные грузы. Высота подхвата составляет 22.8 сантиметров, а максимальная высота подъёма – 46.2 сантиметра. Помимо этого, домкрат может похвастаться своей низкой массой в 6.6 килограмм, и занимает мало пространства. Это делает его транспортировку значительно проще.

Отзывы:

Лайк1Дизлайк

1. БелАвтоКомплект БАК.00049 (20 т)

Гидравлический домкрат с большой устойчивостью и хорошим качеством. Это лучший по грузоподъемности бутылочный домкрат, который способен поднимать любой вес до 20 тонн. Он обладает клапаном безопасности, который предотвращает подъем при слишком сильной нагрузке. Высота подхвата составляет 21 сантиметров, а максимальная высота подъема – 41 сантиметров. Для удобства во время работы, имеется и складная рукоятка. Домкрат отлично подойдёт для подъёма грузовых и легковых автомобилей.

Отзывы:

ЛайкДизлайк

Лучшие реечные автомобильные домкраты

Реечные домкраты просты и удобны в использовании. Стандартный зубчатый реечный домкрат работает за счёт вращательных движений. Мы собрали ТОП лучших домкратов данного типа.

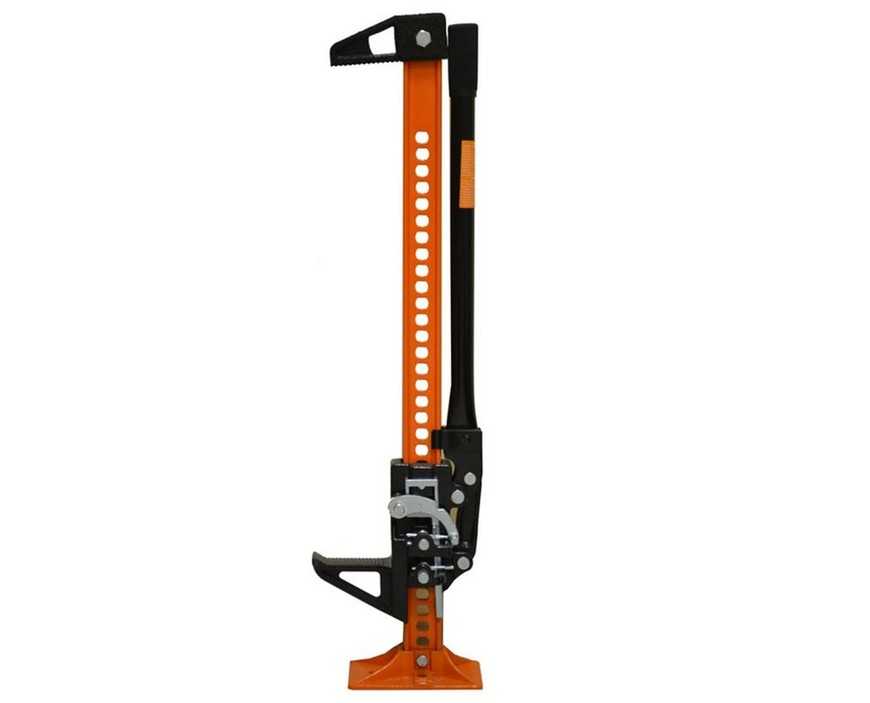

ЗУБР Хай-джек 43045-3-070 (3 т)

Тип	Механический
Конструкция	Реечный
Подхват	125 мм
Подъём	660 мм
Грузоподъёмность	3 т
Средняя цена	5 854 рубля

Надёжный домкрат, просто находка при бездорожье. Инструмент также применяют в качестве ручной лебёдки. Его используют и при перемещении тяжёлых грузов. Модель очень удобная, небольшой вес и зазубренные губки способствуют этому.

Недостатков не обнаружено.

Покупатели довольны инструментом, им нравится, что с ним легко работать.

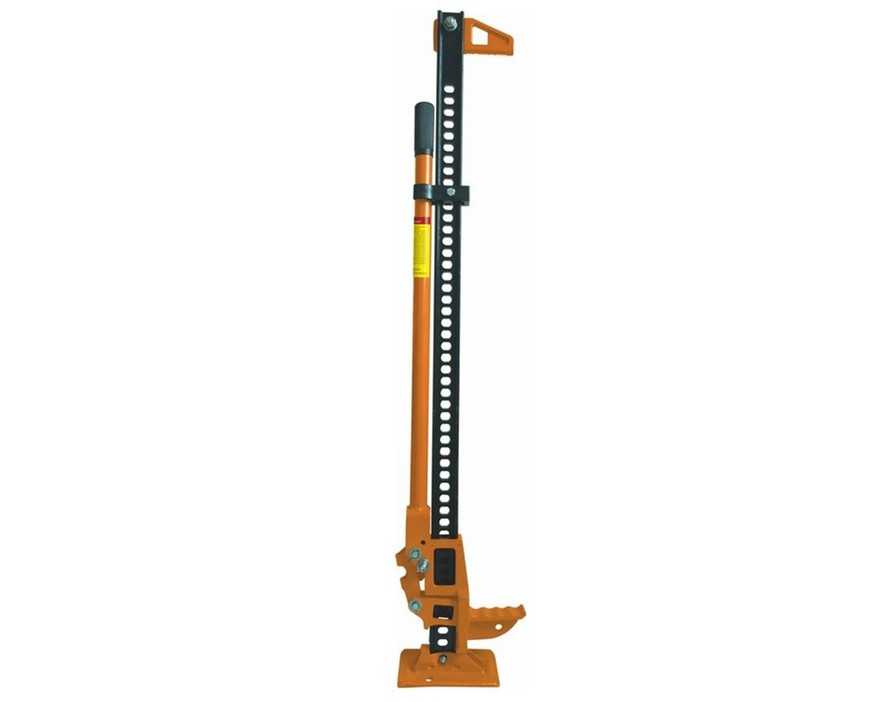

Кратон HJ-2,7-1200 2 30 03 002

Тип	Механический
Конструкция	Реечный
Подхват	125 мм
Подъём	1016 мм
Грузоподъёмность	2 т
Средняя цена	6 000 рублей

Отличный и надёжный домкрат, с помощью которого можно поднять различную технику. Очень удобно использовать инструмент при замене колёс. Стальная реечная конструкция осуществляет подъём на высоту 1016 миллиметров. Благодаря стальной реечной конструкции изделие способно поднимать груз весом до 2.7 т.

Недостатков не обнаружено.

Пользователей устраивает инструмент, они подчёркивают соответствие цены и качества.

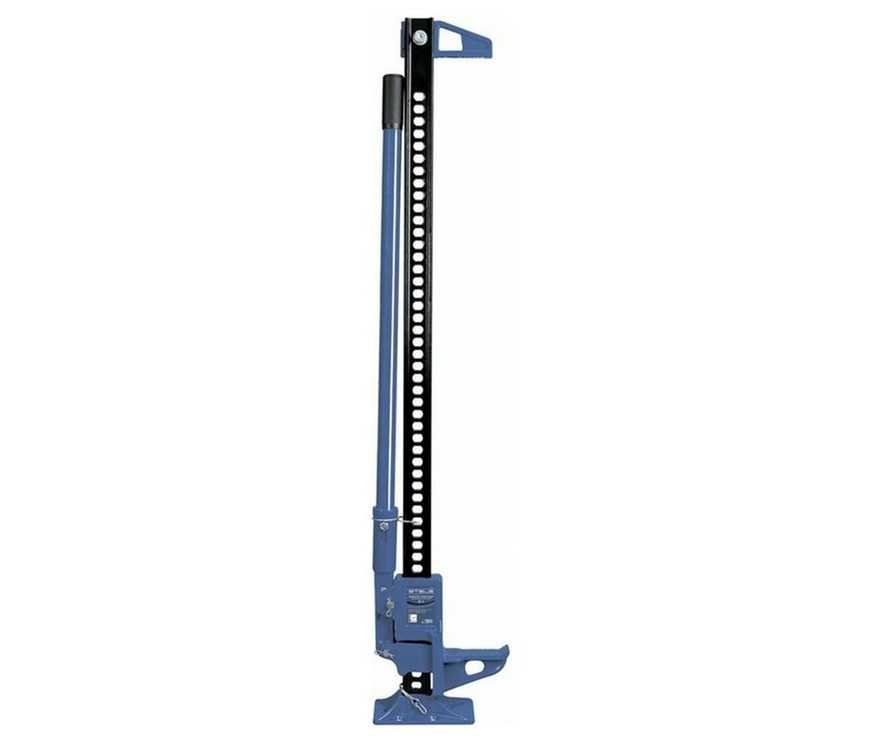

Stels 50529 (3 т)

Тип	Механический
Конструкция	Реечный
Подхват	115 мм
Подъём	1335 мм
Грузоподъёмность	3 т
Средняя цена	6 390 рублей

Профессиональный инструмент обеспечивает быстрый подъём автомобиля на необходимую высоту. Stels 50529 просто использовать в работе, а наличие перфорированного корпуса снижает вес и позволяет осуществлять работу инструмента виде лебёдки. Подходит для использования в жёстких условиях.

Клиенты довольны моделью, утверждают, что домкрат оправдал все их ожидания.

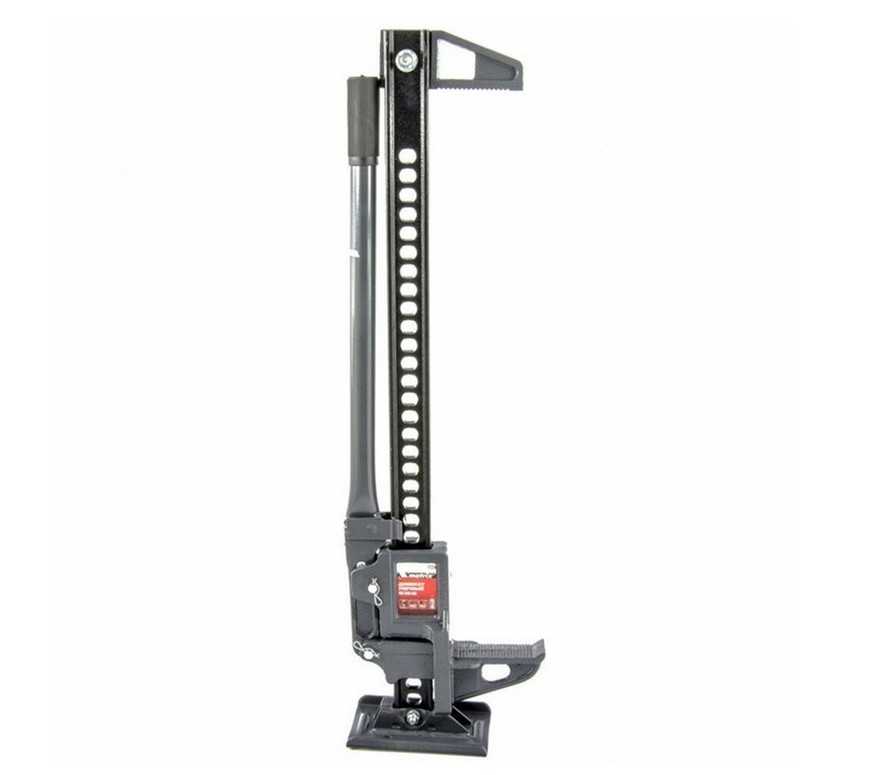

MATRIX 505155 (3 т)

Тип	Механический
Конструкция	Реечный
Подхват	135 мм
Подъём	660 мм
Грузоподъёмность	3 т
Средняя цена	4 370 рублей

Модель предназначена для плавного совершения подъёма. MATRIX 505155 (3 т) отличается безопасностью. Прочность обеспечивает конструкция, выполненная из высококачественного металла. Можно использовать в качестве ручной лебёдки.

Недостатков не обнаружено.

Пользователи довольны домкратом, подчёркивают простоту конструкции и лёгкость в работе.

АвтоDело 43330 (3 т)

Тип	Механический
Конструкция	Реечный
Подхват	130 мм
Подъём	645 мм
Грузоподъёмность	3 т
Средняя цена	4 826 рублей

Модель используется в основном при ремонтных, монтажных и погрузочных работах. Также применяется в качестве тяговой лебёдки. Домкрат подходит для подъёма автомобиля на СТО или в автомастерской. Возможен подхват груза с малой высоты. С его помощью вы сможете без лишних усилий поднять транспортное средство.

Недостатков не обнаружено.

Покупатели довольны домкратом, его функциональностью.

Принцип эксплуатации инструмента

Во-первых, при разворачивании инструмента его опорную «пятку» стоит задвинуть немножко глубже, чем кажется необходимым. Тогда домкрат будет наклонен в сторону, противоположную грузу. Не стоит беспокоиться: при подъеме домкрат выравнивается. Если не соблюдать это правило, возникает вероятность, что инструмент будет наклоняться в сторону груза, что может повлечь за собой выпадение тяжелого груза или сдвиг.

После правильной установки инструмента, нужно поставить в верхнее положение выключатель (единственный на корпусе домкрата, обычно слева от рейки). После этого нужно взять за рычаг или ручку и потянуть вверх до тех пор, пока «пята» не упрется в груз.

После этого уже можно проводить работы по подъему. Для соблюдения безопасности лучше встать слева от домкрата, правой рукой взять ручку за конец, левой ее обхватить так, чтобы сбоку оказался большой палец

Важно при этом следить, чтобы пальцы не касались реечной конструкции, а голова не попадала в пространство между рейкой домкрата и ручкой. Без соблюдения этого правила можно получить серьезную травму — как минимум сотрясение мозга и повреждение пальцев

Это происходит из-за того, что ручка часто выскакивает из неумелых рук и может ударить.

Ручку нужно раскачивать вверх-вниз, действуя как можно более аккуратно. Ограничение амплитуды — до щелчка шпонки

При этом важно следить, чтобы домкрат не перекашивался. Если это происходит, лучше не полагаться на «авось», и прекратить работы

Переустановить механизм и попробовать начать заново.

Как только груз поднят, ручку фиксируют. Как это сделать, можно посмотреть на схеме в инструкции. Чтобы убедиться в устойчивости установки груза, можно его для пробы качнуть один раз. Еще большую опасность представляет опускание груза, именно на этом этапе возникает наибольшее количество травм. Это объясняется тем, что из шпонок выходит сила для подъема платформы. Поэтому проделывать эту операцию нужно еще осторожнее, чем поднимание.

Выход шпонки происходит очень быстро: как только ручка опускается, и включается режим «спуск», поначалу ручка работает очень легко. В это время ее нужно схватить как можно крепче, так как это означает, что скоро сработает механизм. По мере опускания груза нагрузка постепенно ослабевает.

Техническое обслуживание домкрата

Долгосрочная служба любого устройства достигается путем своевременного технического обслуживания. Главные показатели требуемого ремонта – прерывистый подъем, снижение скорости хода. Для того, чтобы избежать крупных финансовых затрат на ремонт, требуется производить техническое обслуживание согласно регламенту производителя.

Основное обслуживание подкатного домкрата гидравлического типа является контроль за уровнем масла. Со временем сальники дают небольшую течь, уровень масла близится к минимальной отметке. Процесс осуществляется на ровной поверхности при нерабочем положении механизма, при доливке масла необходимо проверять существующее, интенсивная эксплуатация может повлечь полную замену масла. Масло используется только от качественных производителей, возможно использование любого типа, амортизационного, индустриального, для автоматических трансмиссий. Не нужно смешивать разные типы масла, в конструкции должен находится только один тип масла.

Трущиеся детали испытывают постоянные нагрузки, необходимо постоянно смазывать механизмы солидолом или другой смазкой. Хранение допускается в сухом, проветриваемом месте для избегания окислов соединений, ржавчины на самой конструкции.

Использование домкрата: установка, правила подъема и безопасности

Домкрат используется как при необходимости выполнения ремонта транспортного средства, так и для его текущего технического обслуживания или разрешения возникших нестандартных ситуаций. Это может быть оперативная замена колеса, «освобождение» из грязи, ямы и т.д.

Автовладельцы, неравнодушные к бездорожью, без такого помощника вообще редко куда выезжают!
Разумеется, приобретение грузоподъемного оборудования поможет решить большой перечень проблем, но, не стоит забывать, что неправильное обращение с техникой может и усугубить ситуацию.
Подъем автомобиля с помощью специализированных механизмов влечет за собой возникновение некоторых рисков, которые связаны как с безопасностью самого оператора рабочего процесса (автолюбителя), так и с целостностью машины.

Важные истины

Эффективность и результативность домкрата определяется еще на стадии покупки такого приспособления. Важным показателем при выборе выступает грузоподъемность рассматриваемых моделей. Логично, что эта величина не должна быть меньше общей массы транспортного средства.

Так, к автомобилю, имеющему вес в 800 кг, не лишним будет приложить в багажник домкрат грузоподъемностью 1 тонна. Но не стоит пытаться поднять таким устройством автомобиль большей массы. Перегрузка спровоцирует поломку подъемного узла и, как следствие, станет причиной повреждения авто.

Более того, падающий с опоры автомобиль может представлять серьезную угрозу жизни и здоровья для человека, находящегося в непосредственной близости к нему.

Правила подъема и техника безопасности

Установка домкрата выполняется на ровной поверхности;

В том случае, если внештатная ситуация произошла в условиях оживленного движения, важно найти безопасное место для домкрата за пределами дороги, автострады;

Коробка передач зафиксирована в соответствующем положении, ручной тормоз включен;

При необходимости заменить заднее колесо, пользоваться «ручником» не нужно;

Передние колеса стопорятся башмаками. Фиксируются колеса, расположенные на противоположной стороне относительно места установки подъемного приспособления;

Перед тем, как ставить домкрат, убедитесь, что ничего не препятствует этому процессу (посторонние предметы, неровности поверхности, большой уклон и т.д.);

Установка домкрата не должна приходиться на детали или узлы, для которых существует большой риск деформирования;

Удачным и безопасным местом для домкрата может быть балка передней подвески или задняя ось (штатные места установки можно посмотреть в техническом паспорте транспортного средства);

Транспортные средства, имеющие пластиковый обвес, поднимать реечным домкратом нельзя. Здесь будет уместнее пневматическая или подкатная модификация;

Если авто увязло, попало в топи или грязь, перед тем, как ставить домкрат, необходимо подложить специальную опору;

С каким бы типом грузоподъемного оборудования не пришлось работать (механический, пневматический или воздушный), следует помнить, что подъем должен выполняться плавно, без рывков;

Для повышения степени безопасности процесса, автомобиль следует дополнительно зафиксировать при помощи колодок или специальных опор. Используя в качестве таких приспособлений камни, кирпичи и подобные предметы, нельзя до конца быть уверенным в надежности и безопасности такого решения.

Выбрав оптимальное место и установив должным образом домкрат, не торопитесь лезть под машину! Проверьте несколько раз надежность опор, убедитесь, что транспортное средство находится в хорошо зафиксированном статичном положении.

Выбор и покупка

Как выбрать хайджек? Перед покупкой домкрата сначала необходимо определиться с условиями использований, надёжностью, качеством и ценой. Сейчас на рынке представлено множество вариантов. Среди аналогов не имеет конкурентов оригинальный хайджек и от Hi-Lift, выпускаемые американским производителем, в то же время их стоимость наиболее высока. Если домкрат будет часто использоваться в «боевых» условиях, то лучше всего остановиться на этом бренде.

Хайждек — «палочка-выручалочка» в условиях бездорожья

В том случае, если, например, вы ездите по бездорожью редко и не пытаетесь усложнить свой путь, то выбор можно остановить и на китайских брендах. Оптимальный вариант предлагается фирмой Matrix. Но всё же стоит помнить, что домкрат подбирается под конкретные нужды каждого автовладельца.

Несмотря на массу достоинств, которыми обладает реечный домкрат, есть и один минус, о котором нельзя не упомянуть. Он заключается в больших размерах домкрата. По этой причине просто поставить его в багажник нельзя. Есть и небольшие модели, которые имеют длину чуть более метра. Их каким-то образом можно расположить в багажнике. Однако, с такой относительно небольшой длинной не всегда можно будет вызволить машину из западни. По этой причине очень часто используют крепление хайджека к багажнику на крыше автомобиля.

Принцип работы подъемного устройства

Сегодня используются 2 основные разновидности домкратов:

ручные;
электроприводные.

Схема пневматического домкрата.

При этом каждый из них, в зависимости от конструкции, подразделяется на следующие типы:

пневматический;
гидравлический;
винтовой;
реечный.

Каждое из вышеперечисленных приспособлений предназначено для лифтования различных грузов с возможностью фиксации на одном уровне (на высоте нескольких метров).

Реечный домкрат считается одним из самых надежных и прочных устройств для подъема грузов. Его применяют даже в промышленности, поскольку он способен поднимать грузы весом до 10-12 т. В основе такого подъемника лежит особая рейка из высокопрочной стали, оснащенная грузовой платформой. Она обеспечивает лифтование. Его главным преимуществом является низкое размещение площадки для грузов. После лифтования до требуемого уровня рейка закрепляется специальным приспособлением для стопора.

Схема устройства гидравлического домкрата.

Реечное устройство, являющееся основой домкрата, приводится в движение посредством ручки, передающей усиление 3-ступенчатой коробке. Наверху и у основания домкрата предусмотрены особые элементы крепления строп, устанавливающиеся в процессе его эксплуатации.

Домкрат реечного типа пользуется небывалым успехом у любителей бездорожья, поскольку он имеет достаточный запас прочности и надежности, чтобы справляться с тяжеловесными полноприводными грузовиками.

Пневматический домкрат своими руками

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:

Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.

В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

Принцип работы самодельного пневматического домкрата

Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

Улучшенный пневмодомкрат на колесиках

Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:

Самостоятельный ремонт реечного домкрата

Реечный домкрат — мечта многих автолюбителей, но не каждый может его приобрести из-за высокой стоимости. Обладая знаниями в механике и имея чертежи, можно сделать такой тип устройства самостоятельно. Самодельный домкрат обходится значительно дешевле, чем приобретение заводского инструмента.

Для самостоятельного изготовления инструмента между собой свариваются две реечные трубы. Рекомендуется все детали брать из прочной стали. Сваренные части должны напоминать пирамиду. Далее изготавливается основание вниз и вверх из стального листа толщиной в 5 мм. В верхнем листе должно быть сделано отверстие для гайки. В нижнем листе делается отверстие для механического прутка. Он необходим для того, чтобы осуществлялось вращение.

Составляющие инструмента

Произвести самостоятельно ремонт реечного домкрата смогут только те, кто разбирается в технике и умеет пользоваться схемами. Реечные типы устройства представляют сложную конструкцию, отличающуюся большими габаритами и тяжелым весом. Это может вызвать трудности с проведением ремонта без мастеров.

Для долговременной эксплуатации устройства нужно соблюдать правила его использования. В процессе работы инструмент нужно регулярно чистить. Если механизм, который работает при подъеме, загрязняется, его промывают и тщательно высушивают. Нельзя производить работы, если механизм не смазан. Это может стать причиной выхода домкрата из строя раньше окончания срока эксплуатации. Для обработки берется только тефлоновая смазка, также подойдет из силикона, но не моторное масло. Его нельзя применять, так как оно накапливает грязь. Это приведет к тому, что устройство перестанет плавно работать.

В суровых условиях езды, на бездорожье реечный домкрат — незаменимый инструмент. Срок его службы и надежность эксплуатации напрямую зависит от соблюдения правил пользования.

Виды домкратов

Прежде, чем начинать изготавливать домкрат для автомобиля своими руками, нужно определиться с тем, какой конструкции он будет. Для этого необходимо знать основные разновидности этих устройств, которые можно встретить в магазинах:

Реечный. Этот вид используется очень давно. В его основе лежит длинная металлическая рейка с отверстиями, рычаг и трещотка с перпендикулярно расположенным концом. Отводя рычаг вниз, трещотка вместе с собой поднимает тяжесть. Отводя вверх — она срабатывает, стопоря себя в одно из ближайших на рейке отверстий вместе с грузом. Затем цикл снова повторяется;
Винтовой. Самый распространённый домкрат среди отечественных автолюбителей. Он может быть представлен по-разному, но принцип работы один и тот же — вращаясь, винт поднимает или опускает динамическую часть. Она зачастую выполнена в виде прочного рычага, прикреплённого к подвижному механизму, который в свою очередь ходит по кронштейнам в корпусе. Есть ещё ромбический домкрат. Он гораздо практичнее и представляет собой корпус в форме ромба, который сделан из четырёх подвижных частей. Внизу прикреплена подставка, а вверху — подъёмная платформа. Через боковые крепления проходит длинный винт. Если его крутить, фигура будет либо складываться, либо вытягиваться вверх, поднимая груз;
Гидравлический. Чаще всего такие устройства можно встретить у дальнобойщиков, которые поднимают тяжёлые оси грузовиков при замене колёс. Они могут быть представлены по-разному и иметь различный принцип работы, но смысл у всех одинаков — есть ручной насос, которым создаётся давление масла в главном цилиндре. Под его действием начинает вылазить платформа с тяжестью. Эти домкраты характеризуются высокой грузоподъёмностью, а также большой массой и высотой;
Пневматический. Чем-то напоминает воздушный баллон, какие устанавливаются на пневматическую подвеску автомобиля. Проще говоря, это небольшая платформа на колёсиках (может и без них), на которую прикреплена пустотелая толстостенная резиновая подушка. Через штуцер подаётся воздух из компрессора или баллона. Создаётся давление, и подушка начинает подниматься.

Это основные виды домкратов, которые используются чаще всего. Они классифицируются именно по виду используемой силы (механической, гидравлической и т.д.), но разновидностей их существует много. Так, например, гидравлические устройства бывают откаточными, цилиндрическими, прицепными, двухуровневыми. То есть, вид домкрата один, а его типов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить собственную модель, используя прототип.

Что такое реечный домкрат

Инструмент имеет большой коэффициэнт полезного действия и большую грузоподъемностьЭтот мобильный инструмент служит для подъёма тяжёлых грузов, например, машин.

Ввиду простоты конструкции устройство считается очень надёжным и долговечным. Ключевыми рабочими компонентами подобного домкрата являются дырчатая планка, подъёмный механизм, рычажок, а еще опорная пятка.

Изделие считается необходимым помощником фаната off-road. При помощи инструмента можно опять установить на ход собственного «четырёхколёсного товарища», который застрял в болоте либо в снегу. Только реечная вариант устройства дает поднять одну из осей машины на высоту свыше полутора метров.

Простой реечный домкрат своими руками

В этой статье будет описан процесс изготовления простого реечного домкрата. Такой домкрат сможет поднять машину или любую другую тяжелую вещь. В конструкции нет ничего сложного, все размеры берутся с учётом имеющихся материалов.

Материалы и инструменты, которые использовались автором

Список материалов:

— кусок швеллера (на 200); — профильная труба (квадратная, 40Х20, толщина стенок 2 мм); — стальная полоса толщина 8 мм; — болты, гайки и другие мелочи.

Список инструментов:

— сварочный аппарат; — болгарка; — сверлильный станок или дрель; — гаечные ключи.

Понадобится обрезок двухсотого или большего размера швеллера длиной 60 мм. Возможно изготовить такую деталь из стальной полосы.

Размечаем на полках швеллера отверстия 20х40 с припуском по 2-4мм под профильную трубу 20х40.

Вырезаем любым доступным способом эти отверстия. Если необходимо, обрабатываем напильником.

В них должна свободно проходить профильная труба 20х40 мм.

Берем отрезок водопроводной пол-дюймовой трубы со стенками 2-3 мм. Её длина должна быть больше чем ширина детали из швеллера на 5-6 мм.

Привариваем трубку к швеллеру.

Теперь понадобится полоса длиной 500, шириной 60-70 толщиной 8-10 мм. Размечаем полосу — по краям должно быть 200 или чуть больше, в середине должно оставаться 65-70 мм.

Чтобы согнуть полосу такой толщины нужно её надрезать болгаркой примерно на половину толщины, после этого она легко согнется в тисках.

Согнутую буквой П полосу по надрезам провариваем для прочности.

Теперь эту деталь надо сверлить или сделать отверстия другим способом, например прожечь горелкой отверстия диаметром примерно 20 мм.

Отверстия готовы. Сейчас мы можем начать собирать нашу конструкцию. Делаем ось из подходящего кругляка чтобы проходил в приваренную трубку, также это может быть шпилька либо болт подходящего размера.

Вставляем на место и обвариваем. Вот что у нас получилось.

Теперь из такой же полосы толщиной 8-10 мм нужно изготовить два фиксатора. Размечаем отверстия под профильную трубу и вырезаем.

В П-образной детали сверлим отверстие диаметром 12-14 мм. Вставляем в эти отверстия пруток и обвариваем.

Также необходимо 4 гаечки на 6.

Они нужны для крепления пружин. Привариваем 2 штуки на фиксатор и 2 штуки на швеллер.

Сверлим отверстие 10 мм во втором фиксаторе и растачиваем до овальной формы.

Привариваем к швеллеру болт на 10.

Теперь необходимо изготовить и приварить упор для второго фиксатора. Здесь он изготовлен из куска толстостенной трубки.

Окончательная примерка.

Домкрат практически готов.

Осталось только приварить к П-образной детали рычаг, а к швеллеру кронштейн или полку для крепления крюка или площадку для упора при подъёме тяжести.

На этом всё. Удачи в творчестве. Источник
