Заделка штроб для проводки

Требования к скрытым коммуникациям

Правила скрытой укладки труб предписаны в нормативных документах. Прежде чем выбирать технику, как проштробить стену под трубы, стоит ознакомиться со СНиПами по этому вопросу. Требования и запреты:

1. Недопустимо штробление под трубы несущих стен, так как эти работы влияют на устойчивость всего здания. Перед планировкой разводки водопровода необходимо ознакомиться с проектной документацией конкретной постройки.
2. В толщу стены укладываются только трубы, соединенные в монолитной технике сварки или пайки. Для конструкций на основе разборной или условно-разборной арматуры необходимо обеспечить доступ ко всем узлам. Это требование выполняется организацией смотровых люков и съемных панелей.
3. При прокладке водопровода из металлических или металлопластиковых конструкций требуется учитывать схему прокладки электрических сетей. Предварительный «прозвон» стен специальной аппаратурой убережет от неприятных сюрпризов. На время штробления в зоне возможного прохождения кабелей и скрытой проводки участок работ должен быть обесточен.
4. Размер штробы определяют с учетом направления разводки и коэффициента линейного расширения конкретного использующегося материала. Он минимален у металлических труб и армированных алюминием полимерных образцов. Полипропиленовая труба в штробе расширяется и поперек, и вдоль. Канал должен быть рассчитан на такое увеличение. На каждые 3 метра проводящих горячий носитель коммуникаций должна быть организована одна компенсационная развязка. Такие узлы делаются в «карманах» или широкой штробе. При отсутствии необходимого пространства расширяющаяся труба будет деформировать стенку канала: участок декоративной отделки быстро придет в негодность.
5. Труба в штробе закрепляется хомутами. Даже при максимальном изгибе она не должна касаться стенок канала: халатное отношение к этому пункту приведет к появлению посторонних шумов при эксплуатации системы. В целях профилактики стука и для максимального сохранения температуры проводимого носителя трубы горячего водопровода внутри штробы можно обернуть теплоизолятором. Профессионалы часто применяют пассивный к поражению грибком и устойчивый к влаге «Энергофлекс».
6. При герметизации штробы материал не должен плотно прилегать к колену. Штроба заделывается с образованием воздушной полости, а не заливается составом.
7. Макет водопроводной разводки, на котором указаны согласованные точки входа и выхода системы в общественные коллекторы, должен храниться на случай необходимости быстро найти трубы в толще стены. При качественном проведении работ сделать это визуально будет невозможно.

Инструменты и материалы для работ

Первое, что нужно знать – это арсенал необходимых инструментов. Дабы заделать штробу под проводку потребуются:

Сразу возникает вопрос: чем заделывать штробы с проводкой? Для этой цели подойдет как шпаклевка, так и цементный раствор. Особой разницы нет. Есть некоторые нюансы. При работе с цементным раствором, необходимо добавить в него клей ПВА. Тогда смесь для заделки штроб будет быстрее сохнуть, станет более цепкой и удобной в работе. Что касается шпаклевки, то она не должна быть финишной, так как рекомендуемый слой может быть от 2 до 3 мм. Заделать штробу в бетонной стене поможет стартовая гипсовая штукатурка. Толщина слоя может составлять от 7 до 8 см. Для штробы это в самый раз.

Когда все подготовлено, можно рассмотреть теоретическую часть работ.

Штробление стены и пола: когда это возможно

Штроба представляет собой канал в поверхности перегородки или пола, достаточный по размерам, чтобы вместить в себя трубопровод или электропроводку. После укладки коммуникации, штробы под трубы или кабели заделывают монтажной пеной, а затем оштукатуривают. На первый взгляд ничего сложного в этой процедуре нет.

• Однако трубопровод водоснабжения или отопительный отличается куда большими размерами, чем та же проводка, а, значит, штробление стен под трубы отопления потребует глубоких и широких каналов.
• Появляется здесь еще один нюанс: при укладке нужно учесть температурное расширение. А это значит, что размер канала должен быть достаточным не только для самого изделия, но и для компенсации изменения объема.

• Третье обязательное условие для такого рода работ касается абсолютного запрета на произвольное штробление под трубы несущих стен. Любые действия с ними относятся к реконструкционным работам, и могут производиться только после расчета и утверждения проекта. Даже если речь идет всего лишь об укладке кабеля.
• Если речь идет об обычной межкомнатной перегородке, то перед каким-либо действиями необходимо установить, какие уже коммуникации спрятаны. При большом количество электропроводки укладка трубопровода потребует сложной схемы и станет попросту невыгодной.

При работе в ванной или туалете, такие проблемы возникают реже. В этих помещениях монтаж трубопровода водоснабжения в пол и перегородки стал обычным делом.

Штробление пола под трубы отопления, как правило, не требует особых разрешений. Но так как речь идет о дробление бетона или железобетона, то сама по себе эта работа очень тяжелая и длительная.

Советы профессионалов

Штробление — это черновые работы, а они выполняются согласно определенным правилам. Например, пазы должны располагаться исключительно вертикально или горизонтально.
Трубы могут быть соединены между собой лишь монолитной техникой сварки. Если коммуникации были соединены с помощью разборной арматуры, следует оставить окна ревизии.
Даже если вы уверены, что в стене нет скрытых электрических проводов, следует обесточить участок стены, с которым вы планируете работать. Штробы обязательно должны быть больше по ширине, чем сами трубы и их крепления

Коэффициент расширения материала незначителен у металлических коммуникаций и полимерных труб, армированных алюминием.
Важно исключить соприкосновение труб с стенками паза. Для этого коммуникации крепятся хомутами

Этому требованию следует особенно серьезно отнестись, если система имеет множество изгибов. Несоблюдение этого правила приведет к излишним шумам при работе водопровода или канализации.
Важно исключить плотное соприкосновение материала для отделки штроб с коленом. Паз необходимо заделать таким образом, чтобы внутри образовалась воздушная прослойка. Заливка пространства материалом является ошибкой.
После того канал был создан, а материал внутри выбран, его полость необходимых хорошо очистить и обеспылить.
Пуск коммуникаций осуществляется еще до момента декорирования штробы, чтобы проверить систему на герметичность.
Обязательно оставляйте смотровые отверстия, которые понадобятся при необходимости ремонта и замены системы.
Не следует надеяться на зубило и молоток, если работать предстоит с прочной бетонной стеной, в которой нужно проделать штробы значительной длины.

При работе болгаркой нужно не переусердствовать и не давить на инструмент слишком сильно. В противном случае вы можете столкнуться с тем, что оборудование перегреется и выйдет из строя, да и оснастка может прийти в негодность.

Способы сборки

Прежде всего отмечу, что металлопластиковые трубы в последнее время пользуются большой популярностью благодаря неплохим эксплуатационным качествам и простоте работы с ними. Кроме того, немаловажную роль в их популярности играет и невысокая стоимость металлопластиковой трубы. Однако, следует учитывать, что долговечность металлопластикового трубопровода, как, собственно, и любого другого, зависит от качества установки труб. В настоящее время существует три способа сборки трубопровода из металлопластиковых труб:

Способы соединения металлопластиковых труб

Ниже, как обычно, рассмотрим все эти технологии, однако, предварительно я расскажу об инструментах, которые вам понадобятся в любом случае:

Инструмент	Предназначение
Труборез	Позволяет быстро и аккуратно отрезать трубы
Калибратор	Обеспечивает выравнивание сечения, кроме того, он же снимает фаску с краев
Рулетка и карандаш	Понадобятся при выполнении разметки

Калибратор для выравнивания сечения и снятия фаски

Кроме того, в зависимости от способа соединения, могут понадобиться другие инструменты, о которых я расскажу ниже.

Компрессионные фитинги

До недавнего времени, сборка трубопровода с использованием компрессионных фитингов была наиболее простой. Причем, это единственный способ выполнить разъемное соединение.

Таким образом, концы компрессионных фитингов представляют собой разборную конструкцию, состоящую из следующих элементов:

• зажимной гайки;
• компрессионного кольца;
• штуцера с уплотнительными резиновыми кольцами.

Отрезаем заготовку труборезом

Процесс сборки соединения своими руками выглядит следующим образом:

1. прежде всего нужно размотать трубу, так как она продается в бухтах, и затем отрезать кусок нужной длины:
2. далее торец обязательно выровняйте калибратором. Если этого инструмента под рукой не оказалось, можно осуществить данную процедуру любым цилиндрическим предметом;

1. этим же калибратором снимите фаску. Для этого вставьте его в трубу до конца и поверните инструмент на 90 градусов. За неимением калибратора можно снять фаску монтажным ножом;
2. далее на заготовку наденьте зажимную гайку, и затем компрессионное кольцо;

Вставляем штуцер фитинга в заготовку до упора

1. после этого вставьте штуцер фитинга в заготовку, чтобы он зашел до упора;
2. затем придвиньте компрессионную шайбу к фитингу, после чего накрутите на резьбу зажимную гайку. Чтобы затянуть последнюю, зафиксируйте одним разводным ключом фитинг, а другим вращайте гайку. Главное при этом не переусердствовать, чтобы не повредить уплотнительные кольца, поэтому затягивайте гайку до появления первого треска. Для герметичности соединения, на резьбу намотайте фум-ленту;
3. по такой схеме осуществляется сборка всего трубопровода.

На этом работа завершена. Как вы видите, при работе с компрессионными фитингами, вам не понадобятся никакие специальные приспособления.

При этом срок службы металлопластиковых труб, при условии правильно выполненных соединений, может достигать 35 лет и даже более. Правда, следует учитывать что срок службы во многом зависит от условий эксплуатации.

Поэтому в настоящее время данный способ монтажа является наиболее распространенным.

Пресс-фитинги

Процесс сборки трубопровода с использованием пресс-фитингов осуществляется гораздо быстрей, к тому же, они обеспечивают неразъемное соединение, которое при желании можно замуровать в стене. Однако, для этой работы вам понадобится специальный пресс.

Штробление бетонных стен в панельных домах болгаркой

Еще раз следует напомнить, что штробы для труб имеют довольно большую глубину, поэтому несущие стены штробить запрещено. Перегородки штробят по предыдущему плану. Однако имеются и отличия.

Края штроб вырезают, как обычно, под прямым углом. Затем, если штроба не слишком широкая, болгарку поворачивают под углом таким образом, чтобы начиная надпил с одного края дойти до дна надпила с другого края. Получится выпиленный треугольник, который сам выпадет.

То же самое проделать с другой стороной. В заключение останется зубилом или перфоратором убрать небольшой участок в средней части штробы. Такой способ позволяет получать более ровные канавки и меньше работать зубилом, если перфоратора нет.

Основные требования к скрытым коммуникациям

Сразу надо отметить, что штробить несущую железобетонную стену в многоквартирном доме категорически запрещено. Вернее, штробить бетонную стену можно, нельзя перерезать арматуру. В связи с чем в каменных постройках можно попробовать обойти этот закон. Если в ванной есть стояки, их также нельзя замуровывать. Разрешается делать короба, а в местах стыков устанавливать смотровые люки.

Трубы, проложенные в стене, должны быть цельными, сварными или спаянными. Если есть механическое соединение, оно должно быть доступно для осмотра. Обычно для этого достаточно установить смотровой люк.

Перед тем как начать штробить, необходимо убедиться в отсутствии электропроводки. Даже если она расположена рядом, ее следует отключить. Металл, а особенно пластик, при нагревании расширяется, и это необходимо учитывать при прокладке штробы. Кроме того, металлические трубы должны быть изолированы от стен, так как они могут создавать шум. Трубы отопления оборачивают теплоизолятором, это предотвратит потерю тепла.

Прокладка магистрали

Монтаж канализационного трубопровода выполняется в несколько этапов:

1. Резка пластиковых канализационных деталей проводится обычной ножовкой (по металлу) или специальными ножницами.
2. Обязательно необходимо обычным напильником снять фаску приблизительно под углом 15º. Фаска необходима для:
   • упрощения сборки трубопровода;
   • минимизации риска повреждения уплотнительного кольца при соединении труб.

При монтаже канализационной магистрали разрезать и уменьшать длину фасонных изделий трубопровода строго запрещается.

1. Перед непосредственной сборкой магистрали вся разводка труб канализации раскладывается на пол согласно схеме прокладки. После проверки наличия всех фасонных деталей и соответствия необходимой длине всех участков труб, можно приступать к сборке изделий в единую систему.

1. Для облегчения соединения деталей необходимо силиконовым герметиком смазать элементы, которые будут сопрягаться. Благодаря применению герметика:
   • значительно упрощается соединение деталей трубопровода;
   • сохраняются резиновые манжеты;
   • исключается слипание манжет с трубами.

1. По причине температурных изменений длины трубы, необходимо предусмотреть на прямом участке компенсирующий зазор. Для этого на прямолинейном стыке соединительные детали задвинуть сначала до упора, а затем трубу выдвинуть на 1,0 см.

Оптимальный уклон

Канализация является безнапорной системой, в которой сточные воды перемещаются самотеком. Поэтому, разводка канализационных труб в ванной, кухне и других помещениях считается выполненной правильно, если выдержан необходимый уклон системы.

Многие начинающие мастера допускают большую ошибку думая, что чем больше уклон канализационной трубы, тем лучше. Дело в том, что по трубам течет не однородная сточная вода. В ней находятся также кухонные стоки в виде жира и других примесей. Поэтому скорость транспортировки канализационных стоков не одинаковая.

При слишком большом уклоне, вода будет эффективно выводиться из системы, а остатки пищи и жиры будут оседать на внутренностях труб в виде отложений. Если же уклон выбран оптимально, то жидкая среда будет успевать перемещать с собой твердые остатки.

Согласно строительным нормам и правилам, оптимальным считается уклон (на каждый метр) для изделий:

• до 50,0 мм в диаметре – 3,0 см;
• до 100,0 мм в диаметре – 2,0 см.

Порядок крепления труб

Правильное и надежное крепление трубопровода – очень важный этап при монтаже системы трубопровода. Вдоль стен трубы фиксируются с помощью специальных хомутов. Расстояние между хомутами обычно выбирают равное 10 диаметрам трубы. Хомуты делятся на:

• жесткие с резиновыми уплотнителями;
• плавающие (без уплотнителя).

Особенности прокладки труб в штробах

При прокладке трубопровода в штробах перед их бетонированием необходимо:

1. Выставить правильный уклон системы.
2. Предусмотреть температурные зазоры.
3. Обеспечить расположение труб без искривлений и внутренних напряжений.
4. Исключить смещение труб при их бетонировании.
5. Надежно загерметизировать все зазоры специальной лентой.
6. Обмотать трубы и фасонные детали любым защитным материалом (стекловолокном, гофрированным картоном и пр.).

Если придерживаться основных правил разводки канализационных трубопроводов, изложенных в статье, можно самостоятельно за короткое время при минимальных средствах смонтировать эффективную канализационную систему квартиры или частого дома.

Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Нюансы прокладки полипропиленовых труб в стене

При укладке полипропиленовых труб в стену полезно соблюдать следующие рекомендации:

• Трубу для холодного водоснабжения можно помещать в стену без каких- либо дополнительных оболочек. Так как температура проходящей по ней воды мала, не изменяется и сопоставима с окружающей средой, ПП-труба практически не будет расширяться.
• При прокладке полипропиленовых труб отопления и горячего водоснабжения на каждые 3 м организуют компенсационную развязку. Она представляет собой широкую штробу или карман в стене.
• Чтобы избежать тепловых потерь и возможных деформаций в стене из-за теплового расширения полипропилена, трубы горячего водоснабжения и отопления обязательно изолируют. Для этих целей лучше использовать жесткие резиновые изоляторы (Энергофлекс) или полиэтиленовые гофрированные трубы. Использование дополнительных оболочек позволит расширяться нагретой ПП-трубе без разрушающего воздействия на стенки и отделку штробы.
• Все операции по пайке полипропилена стараются проводить на поверхности. После сборки длинных участков их помещают в штробу и спаивают с другими фрагментами.

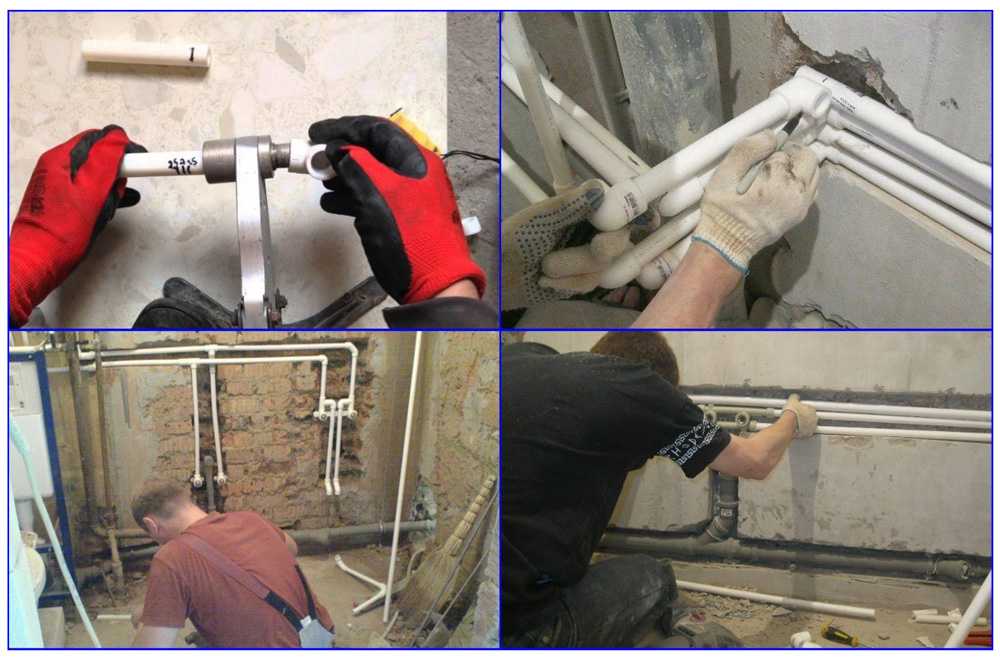

Рис. 6 Этапы монтажа ПП-трубопровода

• Чтобы замуровать полипропиленовые трубы в стену, используют разные материалы — монтажную пену, быстросохнущие гипсовые смеси, составы для укладки плитки, штукатурные и цементно-песчаные смеси. Перед тем, как спрятать трубу и заделать канал стройматериалами, штробу обязательно смачивают водой для повышения адгезии.
• Большинство строителей применяют следующий быстрый способ фиксации и частичной заделки труб в штробах. Они смачивают канал, разводят с водой гипсовое вяжущее и наносят его на трубы и выемки. Состав высыхает в течении нескольких минут и прочно фиксирует трубы в стене. После штробу с неподвижным трубопроводом замазывают штукатурными смесями.
• Желательно после проведения всех работ, если отсутствовал начальный план, оставить чертеж разводки с указанием расстояний от пола, длин отдельных участков.

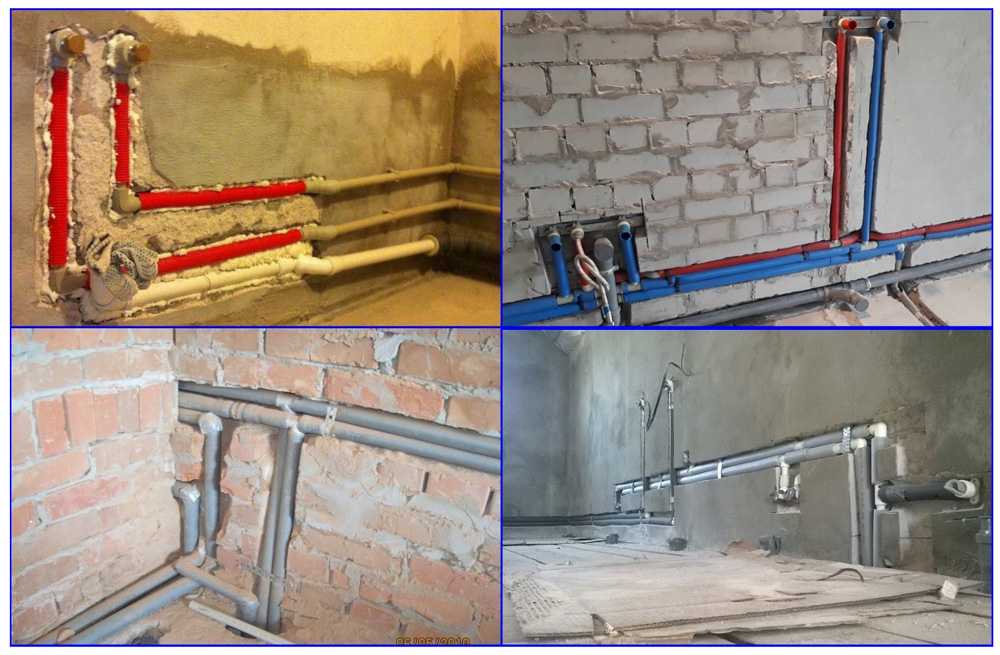

Рис. 7 Примеры канальной прокладки ПП-труб в трубной и тепловой изоляции

Труба стекловолокно для отопления полипропиленовая – виды, маркировка, монтаж. В отдельной статье подробно раскрывается тема поэтапной пайки ПП труб, дается таблица температуры и времени нагрева труб по диаметрам.

Ответ на вопрос, можно ли замуровать полипропиленовые трубы в стены, будет положительным в том случае, если при этом соблюдены определенные правила. Основные требования предъявляют к прокладке трубопроводов горячего водоснабжения и отопления — они обязаны быть в оболочке из тепловых или трубных изоляторов, через каждые 3 м должен находиться компенсационный карман.

Заделка штроб под трубы

Замазка штроб в стене под трубы делается аналогично, однако вместо строительного гипса для крепления труб может использоваться монтажная пена, а сами трубы утепляются с помощью оболочки из пенополиуретана или пенопласта. Теплоизоляция труб позволит избежать рассады микробов, а пена надежно зафиксирует трубы в штробе. В целом весь процесс выглядит так: штробы очищаются от пыли и грунтуются, устанавливаются утепленные трубы, потом они фиксируются пеной, и уже после этого замазываются гипсовым раствором.

Советы профессионалов

Подводя итоги, стоит выделить несколько важных пунктов, которые обязательно нужно соблюдать:

• Грунтовка. Обязательна при заделке штроб как под трубы так и под электропроводку ;
• Обязательная фиксация труб и проводки;
• Нанесение штукатурки «елочкой» к выборке в стене . Это обеспечит лучшее сцепление раствора с поверхностью штробы ;
• Снятие лишнего раствора шпателем под прямым углом.

Гипсовый раствор высыхает, как правило, за 24 часа. По истечении этого времени можно приступать к малярной отделке стены или потолка.

Здравствуйте! У нас был сделан ремонт, трубы в ванной спрятаны под плиткой. Недавно заметила, что в комнате со стороны ванной появилось мокрое пятно на обоях. Сантехник сказал, что ничего сделать не может, т.к. не нужно было заделывать плиткой трубы. Скажите пожалуйста, что можно сделать, желательно без ущерба для ремонта?

Доброго времени суток,другого варианта нет как вскрыть стену либо со стороны плитки либо обоев,нужно добратся до места где подтекает и понять от чего.

Надо утеплить трубу

Вы думаете, что это конденсат?

в таких случаях грамотный плиточник -сантехник рекомендует сделать съёмный щит ,чтоб в последующем был доступ к тубам ! так как вы уже сделали на оборот рекомендуем вам всё-же вскрыть там где плитка устранить протечку и сделать съёмный щит на будущие .

Вероятнее всего трубы были проложены без утеплителя(termoflex), поэтому идет конденсация на трубе холодного водоснабжения и постепенно просачивается наружу. Аккуратно вскрыть плитку, одеть termoflex и заделать все в обратном порядке.

мокрое пятно это может быть конденсат от трубы с холодной водой. В жару может быть такое. Вода дырочку найдет. Если пятно увеличится в разы и появится струйка воды, тогда только вскрытие..

Искать мастера который Вам прокладывал трубы, в случае если после ремонта он не оставил Вам схему разводки. Далее, в любом случае, необходимо делать так называемый сантехнический лючок, так как при любых проблемах с сантехникой или трубами домовые мастера не смогут осмотреть Ваш санузел (что и произошло) и в спорном случае все равно придется долбить, но не аккуратно, а экстренно. Конденсат это, протечка по стояку или еще что-то можно понять только на месте. Лучше сейчас чуть-чуть пожертвовать ремонтом – но получить доступ к трубам, чем потом получить глобальные проблемы при спорных случаях залива или протечек.

З ДРАВСТВУЙТЕ КАКИЕ ТРУБЫ? , КАНАЛИЗАЦИЯ ИЛИ ВОДОПРОВОД.

вскрыть ряд плитки. вынести трубы. небольшие потери

Угадать маловероятно, -причин сразу несколько -при дешовом ремонте -это:-дешовый металлопласт, замурованная скрутка, недовинченный стык стальных труб, блуждающие токи (если рядом есть эл.провода, дырявый плинтус ванны -а стена гипсовая-что очень часто встречается Лечение: -проверить плинтус, заглянуть с лампочкой под ванну -нет ли там сырости (воду включить) -не сказано на каком уровне верх сырости Если видна лужица -значит непорядок с трубой Иногда помогает просто снятие напряжения на горячей трубе (тепловое расширение давит тянет скрутку (раздолбить место скрутки) -потом пеной заделать Осмотрите протечку по этому рецепту и сообщайте

Привет всем! Вот вы сидите и тупите тут, какой конденсат может быть, трубы в стене и не имеют контакта с теплым воздухом, не пудрите людям мозг. А Вам я посоветую вскрыть то место где протечка, со стороны плитки, устранить течь, и обратно все заделать и положить плитку ( если после ремонта осталось хотя бы 2-3 шт., то очень хорошо). Такая работа делается за 2 дня. Удачи и успехов.

Порядок выполнения работ

Чтобы замазать стены после штробления следует придерживаться определенного порядка. От выполнения всех шагов зависит коечный результат. Вот перечень этапов, которыми характеризуется технология:

1. Тщательная очистка желобов от грязи и пыли.
2. Грунтовка при помощи кисточки.
3. Проверка правильности укладки кабеля внутри.
4. Закрепление кабеля, в случае, если он выступает от стены.
5. Теперь можно замазать стену после штробления выбранной смесью.
6. После обработки стена шпаклюется.

Уже взглянув на этот перечень можно сказать, что на работу уйдет несколько часов. Сам процесс легкий и не требует вмешательства профессионалов. От теоретической информации можно приступить к практической.

С чего начинать работу

Прежде чем начинать ремонт, внимательно изучите существующее расположение сантехнических коммуникаций и составьте грамотный проект их переноса

Особенно важно это сделать, если вы живете в многоквартирном доме, где все инженерные системы связаны между собой. Ошибка при прокладке новых труб может обернуться коммунальной аварией, если не у вас, то у ваших соседей по стояку

Прежде чем планировать новое расположение коммуникаций, определитесь, где и как будут стоять необходимые вам сантехнические приборы: ванна, раковина, полотенцесушитель, стиральная машинка и т. д. Все ответвления и повороты трубопровода планируются исходя из желаемого интерьера ванной. Составьте предварительный чертеж разводки, а окончательный вариант можете разметить прямо на стене ремонтируемого помещения.

Прячем трубы в ванной за стену: основные правила

Чтобы скрытые коммуникации работали долго и исправно, при их маскировке в стену следует учитывать несколько важных моментов:

1. количество соединений должно быть минимальным;
2. все переходники, соединительные элементы и трубы должны быть изготовлены из одного материала;
3. в местах с запорной арматурой, фильтрами и счетчиками следует установить ревизионные люки;
4. для предотвращения образования конденсата трубопровод (особенно те участки, по которым будет проходить горячая вода) необходимо перед маскировкой обернуть изоляционным материалом.

Какие трубы стоит прятать?

В современных домах для канализации практически не используют металлические трубы. Существуют более надежные материалы: металлопластик, ПВХ, в крайнем случае, медь. Они более устойчивы к образованию коррозии, к тому же отличаются малым весом, что весьма упрощает их установку. Такие трубы – идеальный вариант для скрытого монтажа.

Читайте: как своими руками установить дверную ручку на дверь в ванной.

Маскировать в стену коммуникации, оставшиеся с советских времен, не стоит. Во-первых, их состояние редко бывает удовлетворительным, их легко повредить даже в ходе ремонта. Во-вторых, из-за напора и перепадов температур проходящей по ним воды, такие трубы будут постоянно изменяться в объеме. В результате на свежей отделке могут образоваться трещины, и весь ремонт пойдет насмарку. Ну и самое главное – у такой трубы больше шансов треснуть прямо в стене, а это значит, что все декоративные конструкции придется демонтировать, чтобы устранить аварию. Так что, разумнее заменить всю старую разводку. От действующей канализации можно оставить, разве что, канализационный стояк, но и то только в случае, если он находится в хорошем состоянии.

Если вы решили утопить трубы в стену в ванной, не покупайте новый трубопровод из ПВХ. Да, он дешевле других материалов, но этим его преимущества ограничиваются. Трубы из ПВХ плохо переносят напор воды, а от воздействия высокой температуры могут дать трещины. Для скрытого монтажа лучше выбрать металлопластик. Если бюджета хватает только на ПВХ, не прячьте трубы герметично. Закройте их съемным экраном или коробом, чтобы обеспечить себе беспрепятственный доступ к любому участку коммуникации в случае аварии.

Разметка под штробление

Важно размещать трубы водопровод в стене “кучно”, компактно, чтобы в дальнейшем не пришлось каждый раз вспоминать где они проходят. Как правило, их стараются размещать строго горизонтально или вертикально, относительно поверхности пола

Благодаря этому, не придется беспокоиться каждый раз когда нужно будет просверлить отверстие в стене.

Желательно заранее составлять чертеж на стене для штроб, в котором будут учитываться диаметр трубы и глубина нужной канавки. В стандарте размер штробы составляет 25*25 мм.

Созданный эскиз упростит эксплуатацию водопровода в дальнейшем, особенно при случаях протечки и необходимости планового обслуживания. В разметке также учитывается место положения электропроводки.

Как сделать штробление стен под трубы – теория и практика

Штроблением стен называется их прорезывание с той или иной целью посредством специальных инструментов и оборудования. Процесс штробления стен под трубы является обязательной частью комплекса работ по укладке скрытых коммуникаций, позволяя замаскировать любые их узлы и составные части.

Потребность в штроблении стен

Вопрос о необходимости штробления стен под те или иные коммуникации всегда решается самими хозяевами жилища, исходя из эстетических либо прочих соображений, однако специалисты рекомендуют скрывать в стене любые виды труб, за исключением тех, которые могут выполнять и декоративные функции (латунных, медных и т. д.).

«Спрятанные» трубы не нарушают комфортность и простор в квартире и остаются хорошо защищёнными от механических или прочих повреждений, причём в то же время снижается риск травматизма для людей (например, термические ожоги при соприкосновении с горячими трубами, случайные удары о выступающие углы и поверхности конструкций и т. д.).

Альтернативой штроблению может послужить изготовление гипсокартонного короба для труб либо прочих коммуникаций. Однако недостатком данного метода является некоторое уменьшение площади помещений, иногда довольно заметное на фоне общей малогабаритности жилища. Поэтому в большинстве случаев штробление представляет собой наиболее приемлемый вариант для скрытой прокладки коммуникаций в квартире.

Следует отметить, что наиболее часто возникает потребность в маскировке водопроводных или канализационных труб. Штробление под трубы в ванной или в туалете зачастую бывает актуальным по причине их довольно большой протяжённости и не очень эстетичного внешнего вида. В то же время, прятать трубы отопления, например, не имеет смысла, поскольку их нагретая поверхность служит для разогрева всего помещения.

Основные правила при обустройстве скрытых коммуникаций

Штробление – ответственный процесс, который при невнимательном отношении может быть чреват малоприятными последствиями. Поэтому до того, как проштробить стены под трубы, следует внимательно ознакомиться с основными принципами и требованиями в данном вопросе.

Стандартные строительные нормы и правила устанавливают следующие положения, регламентирующие процесс штробления стен для обустройства скрытых коммуникаций:

1. Не допускается штробление опорных и несущих стен и конструкций, поскольку это может повлиять на устойчивость здания в целом. Перед тем, как штробить стены под трубы, следует ознакомиться с проектной документацией здания или постройки.
2. В прорезанную стену глухо заделываются только монолитные конструкции, не подлежащие разбору. В случае разъёмных коммуникаций обязательно требуется наличие доступа ко всем механизмам и узлам, что достигается установкой открывающихся люков и панелей.
3. При внутристенном монтаже конструкций из металлов необходимо учитывать схему расположения электрических сетей. Для дополнительной подстраховки можно обследовать стены специальной аппаратурой во избежание неожиданностей. Если на том или ином участке могут находиться скрытые кабели либо электропроводка, на время работ эту зону следует обесточить.
4. Для трубопроводов, по которым предполагается транспортировка горячих жидкостей, следует предусматривать наличие промежуточных узлов как минимум через каждые три метра. В таких узлах происходит компенсация линейного расширения труб при нагревании. Располагаться они должны в специальных «карманах», которые проделываются в штробе для их размещения.
5. Трубы в штробленной стене закрепляются посредством хомутов. Они не должны соприкасаться со стенками канавы даже при максимальном изгибании, иначе это приведёт к появлению лишних шумов во время работы трубопровода.
6. При герметизации штробы плотная заливка прорезанного в стене канала не делается. Напротив, полость заливается так, чтобы в ней образовалась значительная прослойка воздуха.
7. Макет или схему водопроводной конструкции с указанием всех узлов и развязок следует сохранить на случай необходимости в ремонтных работах, иначе визуально найти их при возникновении проблем будет невозможно.

Способы штробления стен

Обустройство штробы под трубы в ванной или в другом помещении может быть выполнено посредством различных инструментов, к числу которых относятся:

• молоток и зубило;
• болгарка;
• перфоратор либо ударная дрель;
• специальный инструмент – штроборез.

Советы экспертов

В конце хочется отметить несколько нюансов, которые пропускают новички. Опытные мастера советуют не игнорировать эти моменты:

грунтовка выполняется в любом случае

Неважно, речь идет о заделке проводки или труб. Если кисточка не достает до некоторых участков, то состав можно нанести методом набрызга

Все манипуляции выполняются в перчатках, так как после высыхания грунтовку будет проблематично отмыть;
труба или проводка должны быть надежно зафиксированы в штробе, чтобы в ходе эксплуатации на месте не образовались трещины;
штукатурную смесь следует наносить елочкой. За счет этого сцепление смеси со стеной улучшиться;
убирать лишний раствор со стены рекомендуется широким шпателем. При этом орудовать им лучше под прямым углом.

Придерживаясь всех правил, можно быть уверенным, что работы по заделке штроб получатся успешными. И даже после нескольких лет эксплуатации штукатурка не потрескается и не отлетит. Разрушить ее может только целенаправленное действие, например, для ремонта проводки.

Пошаговое руководство по заделке штроб своими руками

Работы выполняют в несколько этапов. Начинают их с подготовки каналов и строительной смеси.

Необходимые материалы для замазывания

Перед тем как заштукатурить штробы, выбирают подходящую строительную смесь.

Чаще всего используют:

• гипсовую штукатурку (применяется при работе в туалетных или ванных комнатах);
• цементно-песчаную смесь;
• готовые растворы («Ротбанд», «Волму»);
• гипсовый клей.

Какие нужны инструменты

Для заделки каналов понадобятся:

• емкость для приготовления строительной смеси;
• кисть для смачивания штроб;
• набор металлических шпателей разной ширины;
• наждачная бумага.

Этапы подготовки

В первую очередь обесточивают электрическую сеть, проверяют отсутствие напряжения. Готовые каналы очищают от пыли, смачивают водой и грунтовкой.

После этого выполняют следующие действия:

1. Укладывают кабели так, чтобы они не выступали из штробы. Готовят строительную смесь по инструкции. Лучше всего делать небольшие порции, т. к. раствор быстро затвердевает. Гипс наносят на участки точечного крепления проводов.
2. После застывания состава готовят штукатурку. Каждый вид смеси рассчитан на ту или иную толщину. При необходимости нанесения слоя более 5 см работы осуществляют поэтапно. Смесь распределяют шпателем, удерживая его перпендикулярно каналам. Штукатурку разглаживают до тех пор, пока канал не сравняется с поверхностью.
3. При необходимости окрашивания стен обработанные участки закрывают армирующей сеткой или серпянкой. Поверх накладывают новый слой штукатурки.
4. После подсыхания материала повторно наносят грунтовку. Если после оштукатуривания произошла усадка, выполнять каких-либо действий не нужно: это нормальное явление.
5. Выравнивают горизонтальные и вертикальные поверхности шпаклевкой. Если стены будут облицовываться плиткой, этот этап пропускают.
