Односкатная крыша пристройки к дому своими руками

Особенности стропильной системы

Стропильная система односкатной кровли незамысловата настолько, что ее элементы пересчитать на пальцах одной руки. Большей частью для ее изготовления необходима древесина. Опытные кровельные мастера советуют отдавать предпочтение дереву хвойных пород, в здоровом состоянии, обработанное антисептическим составом. Нанесение антипирена повышает уровень пожарной безопасности строений. Неосложнённая стропильная система состоит из следующих элементов:

Мауэрлат. Толстый, прочный брус сечением 150х150 мм, он служит в качестве опоры для конструкции кровли, своего рода фундаментом. Его укладывают на боковые стены, на которых будут лежать скаты. Мауэрлат распределяет вес крыши и передает его на несущие перегородки. Его крепят анкерными болтами к верхней части стен, заподлицо. Между мауэрлатом и материалом, из которого выполнен дом, располагают слой гидроизоляции, к примеру, рубероида.

Стропильные ноги. Брусья сечением 50х150 мм, задающие геометрию скатов. В односкатной крыше они являются висячими, то есть обоими концами опираются лишь на мауэрлат. Длина стропил превышает ширину гаража на 40-50 см для формирования свеса крыши, которые защищает стены от влаги. Если длина этого элемента больше 4,5 метров, то их усиливают стойками. Расстояние между стропилами выбирают в диапазоне от 60 до 120 см.
Свес. Расстояние, на которое окончание стропил выступает за периметр строения. Если длины стропильных ног не хватает для этого, их удлиняют, надставляя кобылки.


Фронтон. Треугольная часть стены, ограниченная скатом крыши и карнизом. В строительстве гаражей чаще всего ее выстраивают до возведения крыши, не обосабливая.
Обрешетка. Основа, на которую впоследствии настилают кровельный материал. Различают решетчатую и сплошную разновидности. Сплошная, изготавливаемая из листов влагостойкой фанеры, необходима для монтажа мягкой, рулонной кровли. Решетчатую выполняют из необрезной доски, она подходит для металлочерепицы, профнастила.

Статья по теме: Теплоизоляция крыши дома своими руками

Виды многоскатных крыш

Подчас реализация формы двускатной крыши может быть очень интересной. Это необязательно должна быть форма равнобедренного треугольника. Также выделяют:

  • Несимметричную. В этом случае длина одного ската может превышать другой. Такой вариант может применяться в тех случаях, когда дом находится на значительном перепаде уровня грунта. Или с одной из сторон имеется пристройка большой высоты.
  • Вальмовую или четырехскатную. Этот вариант больше напоминает пирамиду, поэтому обладает большей устойчивостью. Также ее внешний вид более привлекательный.
  • Полувальмовую. В этом варианте два параллельных ската спущены не до самого конца. Во фронтонах могут располагаться окна, а также лаз.
  • Ломанную или мансардную. Этот вариант отлично подойдет, если вы планируете сделать дополнительное помещение в чердачном пространстве.

Как узаконить пристройку к дому?

Устройство каркасного дома в разрезе

Когда все строительные работы по сооружению каркасной пристройки завершены, многие наши соотечественники начинают задумываться о необходимости узаконивания получившегося шедевра архитектуры. Однако задумываться об этом лучше до начала работ, так как процесс легализации самовольного сооружения немного сложнее, придётся обращаться в суд, к тому же итог может быть не в пользу истца и тогда придётся всю получившуюся красоту сносить, причём за свой счёт. Конечно, можно не проходить круги бюрократического ада и оставить все как есть, но это повлечёт за собой невозможность продажи, сдачи в аренду, завещания или дарения всего дома, а не только пристройки.

При обращении в судебные инстанции понадобится целый набор всевозможных документов, среди которых наиболее важными являются следующие:

  • Свидетельство о праве собственности на земельный участок;
  • Свидетельство о праве собственности на жилой дом (дачу);
  • Справка из БТИ;
  • Разрешение из организации ЖКХ;
  • Выписка из домовой книги о количестве зарегистрированных граждан в жилом доме;
  • План каркасной пристройки;
  • Проект дома;
  • Контрольная съёмка пристройки в масштабе 1:500;
  • Согласие соседей, если пристройка граничит с их участком;
  • Акт эпидемиологической службы.

В некоторых случаях могут понадобиться фото участка, жилого помещения и пристройки к нему.

После подачи иска, нужно ждать ответа, который должен быть отправлен по почте. Чтобы удостовериться, что заявление принято, через 10 рабочих дней можно перезвонить и уточнить информацию. Следует иметь в виду, что у судей есть только 2 законных повода в отклонении приёма иска: наличие судебного решения по поводу узаконивания данной постройки или неправильно составленный исковой документ. Во втором варианте надо подать повторное заявление.

Ответчиком во время судебного заседания станет муниципалитет, а собственник дома, к которому сделан пристрой, соответственно, будет являться истцом. При принятии судом решения в пользу истца ему потребуется получить в Росрегистрации платёжную квитанцию для уплаты госпошлины и внести платёж, после чего собственнику будут выданы все необходимые документы, узаконивающие самовольную постройку.

Что касается других денежных расходов, то примерно 10 000 рублей уйдёт на сбор всей необходимой информации (консультации у юристов и т. п.), цена госпошлины в настоящее время составляет 500 рублей, 20 000 рублей стоит запись в Градостроительном кадастре, ещё около 60 000 рублей потребуют специалисты за судебную строительно-техническую экспертизу. Таким образом, помимо прямых расходов на строительство понадобится около 100 000 рублей на все бюрократические проволочки.

Теплая или холодная?

Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.

Утепление крыши пристройки

Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.

Снизу потолок пристройки можно зашить фанерой или гипсокартоном.

Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.

Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.

(3 голоса, среднее: 2.7 из 5)

Разновидности крыш пристроек

Перед тем как перейти к разбору кровельных конструкций, которые сегодня используют для сооружения крыш пристроек, необходимо обозначить основные их элементы. Не будем вдаваться сильно в особенности каждого элемента, на фото ниже они четко обозначены, просто отметим основные из них, которые в конструкции кровли присутствуют в обязательном порядке. Это:

  • стропила, несущие основную нагрузку крыши о формирующие ее скаты:
  • мауэрлат, равномерно распределяющий нагрузки от стропильных ног на стены здания;
  • коньковый прогон, который формирует конек крыши и удерживает на себе верхние концы стропил.

Сразу отметим, что в срубе функции мауэрлата выполняет верхний венец постройки, в каркасном доме верхняя обвязка. Что касается конькового прогона, то его устанавливают в системе наслонных стропил.

Элементы кровельной конструкции Источник poclevkin.ru

Итак, с элементами крыши разобрались, переходим к их разновидностям.

Начнем с того, что крыша над пристройкой к дому выбирается по двум критериям:

  1. В зависимости от конструкции стропильной системы основного дома, к которому пристройка пристраивается.
  2. Как расположена пристройка относительно дома.

Что касается места расположения, то пристройку обычно возводят с фасада здания или с одного из его боков.

Теперь, что касается форм кровельной конструкции пристраиваемого помещения.

Односкатная крыша

Этот тип крыши является среди загородных застройщиков самым популярным, потому что эта конструкция самая простая и самая дешевая. Но необходимо отметить, что односкатные кровли представлены в разных вариациях.

Первый вариант показан на фото ниже. Здесь отчетливо видно, что это просто стропильные ноги, одним концом упирающиеся в стену пристраиваемого помещения. Второй конец может быть закреплен к стене основного дома или под них монтируют стойки, которые сами упираются в балки перекрытия.

Односкатная крыша пристройки Источник starer.ru

Особенность этой конструкции – формирование холодной кровли, поэтому ее чаще возводят над нежилыми помещениями типа гараж, веранда или какой-то хозблок. Все дело в том, что объем чердачного помещения под такими кровлями небольшой. Его редко когда используют. Именно такая односкатная крыша возводится над открытыми террасами, пристраиваемыми к основному дому. В этом случае кровельная система может не покрываться кровельным материалом. Но так как российский климат – это большое количество осадков, то крыши даже открытых зон отдыха кроют.

Открытая терраса с односкатной крышей Источник m.yandex.ru

Совершенно другой вариант односкатной крыши, когда стоит задача пристроить к дому помещение, которое будет использоваться под жилье. Здесь другие требование к конструкции стропильной системы, где обязательно проводятся теплоизоляционные мероприятия. Как один из вариантов – конструкция, показанная на нижней фотографии.

Обратите внимание, что, по сути, один из скатов крыши дома переделывают так, чтобы он собой закрывал и пристройку. То есть общая крыша становиться ассиметричной

Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак.

Переделка стропильной системы заключается в том, что стропила просто удлиняют досками, которые по сечению совпадают с сечением стропильных ног. А затем все их укладывают нижними концами не стену пристройки. Обязательно под каждую стропильную ногу устанавливают опорную стойку: брус, доска, сдвоенная доска.

Односкатная крыша, объединяющая дом и пристройку Источник mebel-go.ru

Вообще, вариант, показанный на верхней фотографии, очень интересен. Реконструируемый скат можно не трогать. То есть приобрести новые стропила и провести их монтаж, не затрагивая старый скат. Единственное – придется демонтировать несколько участков кровельного материала у конькового прогона, для установки новых стропильных ног.

Но необходимо отметить, что проведенная таким образом реконструкция крыши требует проведения расчетов. Ведь увеличивается нагрузка от монтажа удлиненных стропил. Соответственно увеличивается площадь ската, а это измененные снеговые нагрузки. И все это скажется на внешней фасадной стене пристройки. Поэтому на основе проведенных расчетов и надо проводить закупку стройматериалов, из которых возводится пристройка и стропильная система нового ската.

Выполняем строительные работы

В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.

Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.

Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.

Установка стропил

При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.

После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.

Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.

Правильное крепление к стене дома

Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.

Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей

При этом важно следить, чтобы соединение не имело щелей

Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.

Как защитить место соединения от дождя и снега?

Самое уязвимое в плане протечек место – примыкание такой крыши к стене. Больше всего в местах примыкания скапливается вода, мусор, листва и грязь. Из-за чего зимой здесь больше всего задерживается снег, давит своим весом и вызывает протечки из-за таяния.

Вот почему обязательно нужно ставить в таких местах специальные фартуки из оцинкованной кровельной стали:

Если вы планировали пристройку еще на стадии проектирования дома, тогда фартуки крепятся гвоздями к деревянным пробкам, которые будут вмонтированы в стену еще на этапе строительства, или к бруску, который закреплен уже на готовой стене.

Идеален фартук из кровельной черной жести, которая два раза с обеих сторон обработана олифой и окрашена. Чтобы узел не протекал, фартук нельзя ставить без ниши, просто плотно прижав его к стене. Дело в том, что солнце обязательно нагреет этот элемент, который изменит свои размеры из-за температурного режима и выгнется. Эту проблему легко решает монтаж фартука в нишу либо штробу, где любые неплотности будут прикрыты материалом стены.

А фартук с капельниками, которые выпущены за стены, защищает такую крышу от дождя еще лучше. Здесь вода не стекает по стене, а отводится в стороны по капельникам.

Важные особенности монтажа

  1. Для крепления стропил к дому можно обойтись без пазов. Тогда используют кронштейны в виде буквы «П». Эти детали устанавливаются в перевернутом виде и прикрепляются к стене.
  2. Если применяются подкосы, угол между ними и стеной здания должен быть менее 45°.
  3. Если подкосы нижним концом прикрепляются к стене дома, для них также надо сделать пазы. Дополнительно обеспечивают фиксацию уголками.
  4. Если длина стропил рассчитана заподлицо со стеной пристройки и не позволяет сделать козырек, для него прибивают дополнительные доски. Так называемые, «кобылки».
  5. Периметр крыши обшивается ветровой доской или металлической торцевой планкой. Второй вариант подходит, когда кровельным покрытием выбирают металлочерепицу.

Монтаж крыши

От того, насколько прочно и качественно будет обустроена кровля над пристройкой, будет зависеть ее долговечность и комфорт в помещении.

  1. Уточните наклон конструкции: при большом будет сложность в монтаже кровельного материала, а при малом – осадки могут проломить покрытие;
  2. Укладываем основную крепежную балку, на которую будет опираться стропильная система: по краю несущей стены пристройки. Примерно на расстоянии 1 метра делают разметку для крепления стропил, затем при помощи анкерных клиньев они скрепляются по нижнему основанию и верхней обвязке. Лучше всего начать с крайних стропил: укрепив их, будет легче проводить монтаж последующих;
  3. Обустраиваем обрешетку под гидроизоляцию, на нее укладывается выбранный материал;
  4. Если возводится теплая пристройка, то и крышу следует утеплить фанерными или деревянными листами, минеральной ватой. Слой утеплителя размещают под стропилами и обрешеткой;
  5. Теперь можно уложить материал кровли.

Монтаж двухскатного варианта:

  1. Начать опять же нужно с обустройства стропил. Если предполагается отвод места под мансарду, то необходимо сразу же определить ее размеры и установить отдельные стойки для крепления стен;
  2. По несущим стенам устанавливается каркас стропильной системы, его крепят к основанию постройки; Сами стропила крепятся попарно, сшиваются между собой шпильками или анкерными соединительными деталями;
  3. После этого переходят к обустройству обрешетки под кровельный материал, монтажу конька крыши;
  4. По окончании этих работ следует уложить гидроизоляционный слой, по которому можно укладывать основной кровельный материал.

Материалы

Пристройка к деревянному дому может быть возведена из разных материалов. Исходя из этого параметра, можно говорить об эксплуатационных характеристиках постройки, ее надежности и сложности возведения. Рассмотрим подробно, чем характеризуются сооружения из разных строительных материалов.

Пеноблоки

Многие домовладельцы делают выбор в пользу пеноблоков. Работать с этим материалом довольно просто, да и стоит он не слишком дорого. Стеновые блоки имеют небольшой вес. Из них можно строить конструкции самых разных форм и размеров.

Таким образом, получается соорудить качественную пристройку, достаточно устойчивую и без лишних внутренних перемычек. За счет подобных действий деревянный дом как бы увеличится в длину.

Брус

С точки зрения технологии возведение такого сооружения оказывается более сложным и долгим. Сделать дополнительное помещение из кирпича или газоблоков/пеноблоков в разы проще и легче. То же можно сказать и о постройках из бревна. Для их возведения хозяевам придется потратить много времени и сил.

Пристройка из бруса будет нуждаться в очень крепком и качественном фундаменте. Специалисты настоятельно рекомендуют для брусовой пристройки делать такую же фундаментную основу, что и для самого деревянного дома.

Также нужно будет учитывать и усадку деревянных стен. Постройка обязательно даст усадку, даже если сделана из самых качественных материалов и выполнена по всем правилам. Займет этот процесс минимум год. Хозяевам нужно будет держать под контролем состояние компенсационных зазоров на стенах и в стропильной системе крыши.

Кирпич

Часто для возведения пристройки домовладельцы используют кирпич. Строение получается крепким и долговечным, но на его сооружение уходит больше времени. В итоге получается капитальная постройка. Ее нежелательно располагать на переднем плане, потому что кирпичные строения плохо сочетаются с деревянными. Это касается не только кирпичных, но и каменных пристроек, которые также возводятся очень долго, кроме того это влечет за собой и большие финансовые затраты.

Газосиликатные блоки

Неплохие сооружения получаются из газосиликатных блоков. Материал привлекает покупателей своей негорючестью, а также экологической безопасностью. Правда, в условиях постоянных скачков температур и при длительных негативных внешних воздействиях строения из газоблока быстрее изнашиваются, становятся более хрупкими. Кроме того, рассматриваемые блоки не могут похвастаться достаточной гидрофобностью.

Арболит

Это специальный древоблок, представляющий собой одну из легких разновидностей бетона с органическим наполнением. Арболитовые блоки бывают разными: крупноформатными кладочными, пустотелыми, теплоизоляционными.

В их составе предусматривается вода, древесная щепа, цемент и специальные химические добавки.

Арболит отличается высокой паропроницаемостью, низкой водонепроницаемостью, малым весом. Материал не нуждается в дополнительном армировании и является легким в обработке.

СИП-панели

Хорошие пристройки получаются из СИП-панелей. Этот материал считается универсальным, чаще всего он используется при возведении каркасных построек. Отличается хорошими теплоизоляционными характеристиками, достаточной шумоизоляцией, малым весом. Из СИП-панелей можно быстро сделать теплую пристройку, следуя всем необходимым технологиям. Кроме того, рассматриваемый строительный материал является экологически чистым и безопасным.

ОСБ-панели

Ориентированно-стружечная плита используется для строительства пристроек часто. Это особый многослойный материал, который имеет демократичную стоимость, но при этом характеризуется высокой надежностью. ОСБ-панели выглядят аккуратно и привлекательно, отличаются маленьким весом. Работать с ними легко и удобно.

ОСБ-панели бывают разными. В продажу поступают материалы с разной степенью прочности и плотности. Но нужно учитывать, что данные элементы плохо переносят резкие изменения уровня влажности, поскольку в их основе заложены древесные компоненты.

Сэндвич-панели

Еще один строительный материал с трехслойной структурой. Пристройки из сэндвич-панелей возводятся очень быстро. Материал может похвастаться экологической безопасностью, гигиеничностью, а также незначительной нагрузкой, подаваемой на фундаментную основу. Кроме того, сэндвич-панели характеризуются отличными шумоизоляционными качествами.

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

  • небольшой вес;
  • прочность;
  • отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

Профнастил Угол наклона кровли, ° Толщина листа, мм Шаг обрешётки
С-8 минимум 15° 0,5 сплошная обрешётка
С-10 до 15° 0,5 сплошная обрешётка
С-20 до 15° 0,5–0,7 сплошная обрешётка
С-21 более 15° 0,5–0,7 до 650 мм
НС-35 более 15° 0,5–0,7 до 1000 мм
Н-60 минимум 8° 0,7–0,9 до 3000 мм
Н-75 минимум 8° 0,7–0,9 до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

  1. Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
  2. С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
  3. Затем надо соорудить шаблон исходя из полученного значения.
  4. По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

  1. Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
  2. Если уклон средний, то шаг может быть от 35 до 65 см.
  3. Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
  4. В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Укладка гидроизоляции

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб

Важно следить за тем, чтобы не пережималась прокладка для уплотнения

Профнастил на обрешётку устанавливается таким образом:

  1. В первой рейке нужно установить по одному самонарезающему винту в прогиб.
  2. Во второй рейке устанавливается по 2 самореза через 2 прогиба.
  3. В третьей планке монтируется по 3 винта через 2 прогиба.
  4. В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб

Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Сравнительная характеристика видов каркаса: шатрового и вальмового

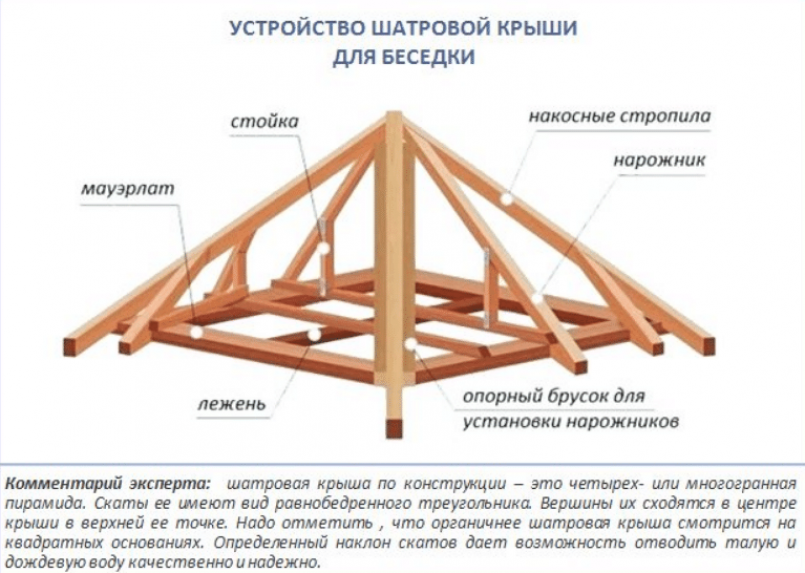

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Triodesigng
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
