Укладка тротуарной плитки на бетонное основание, схема, видео руководство

Особенности и виды материала

Название брусчатки произошло от слова брусок. Первоначально этот материал представлял собой фрагменты примерно равной величины, которые откалывали от твердых пород камня – гранита, базальта и других. Колотую брусчатку использовали для создания покрытий для тротуаров и площадей.

Со временем поверхность, облицованная колотой брусчаткой, шлифовалась ногами пешеходов и колесами машин и становилась гладкой. Именно такие покрытия можно и сегодня можно встретить в туристических городах Европы. Вымощенные не одну сотню лет назад площади и тротуары сохранились и до нашего времени.

С развитием технологий брусчатку начали изготавливать методом пиления. Это позволило получать бруски с ровной поверхностью одинакового размера. Камни стало легче укладывать и тротуары стали ровнее. Несмотря на высокую стоимость, полнопиленная брусчатка применяется широко и в наши дни.

Одна из разновидностей современной брусчатки – колото-пиленая. Для производства куски камня сначала распиливают, затем раскалывают на куски нужного размера. Покрытия, на которых удачно скомбинирована полнопиленная и колото-пиленая брусчатка смотрятся очень оригинально и стильно.

Технология проще, чем резка или раскалывание натурального камня. Но по качеству и сроку службы клинкерная брусчатка не уступает полнопиленной или колотой. Срок ее службы достигает 150 лет и более.

Более дешевая альтернатива клинкерной и натуральной брусчатки – бетонная. Изготавливается материал из высокомарочного цемента и минеральных наполнителей. Полимерные добавки повышают прочность, морозостойкость, износостойкость бетонной брусчатки.

К тому же, особые технологии позволяют окрашивать ее практически в любой цвет.

Бетонную брусчатку можно делать любой формы, поэтому все закругления дорожек, переходы и различные другие криволинейные элементы можно выкладывать без трудоемкой подрезки. Это дает неограниченный простор для воплощения любой идеи оформления участка.

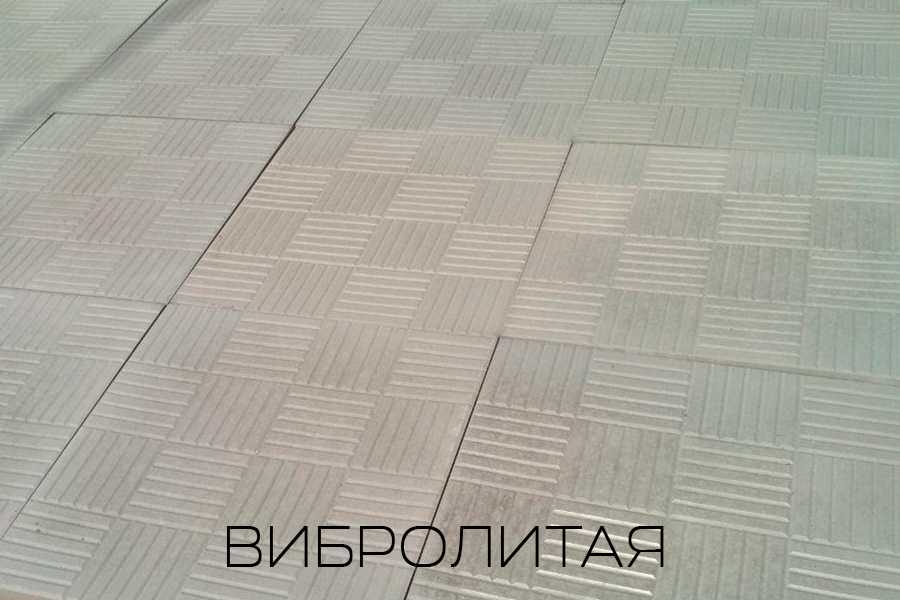

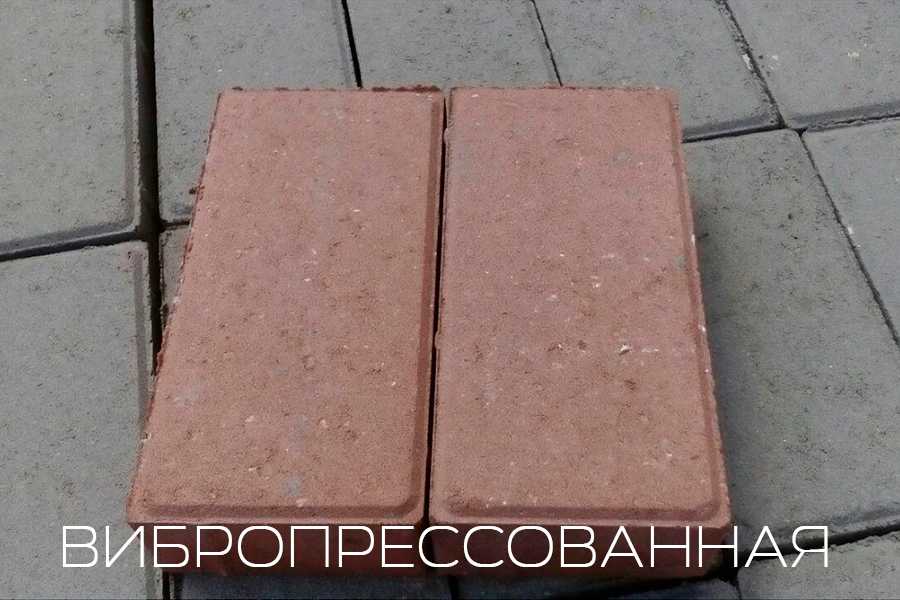

Бетонная брусчатка может быть вибролитой или вибропрессованной. Вторая предпочтительней: ее эксплуатационные свойства гораздо выше. Заявления производителей, что бетонная брусчатка ничем не уступает натуральной гранитной или клинкерной, корректны лишь отчасти, поскольку этот материал новый и еще не успел пройти испытания временем.

Виды тротуарной плитки

По материалу изготовления брусчатка бывает:

бетонная;
клинкерная;
гранитная.

Технология производства бетонной брусчатки заключается в вибрационном литье бетона с добавлением пигментов и других примесей, обеспечивающих эксплуатационные качества материала. Брусчатка из бетона отличается высокой прочностью, однако восприимчива к воздействию кислотной среды. При длительном контакте с кислотой на поверхности бетонной тротуарной плитки появляются следы коррозии.

Бетонная брусчатка

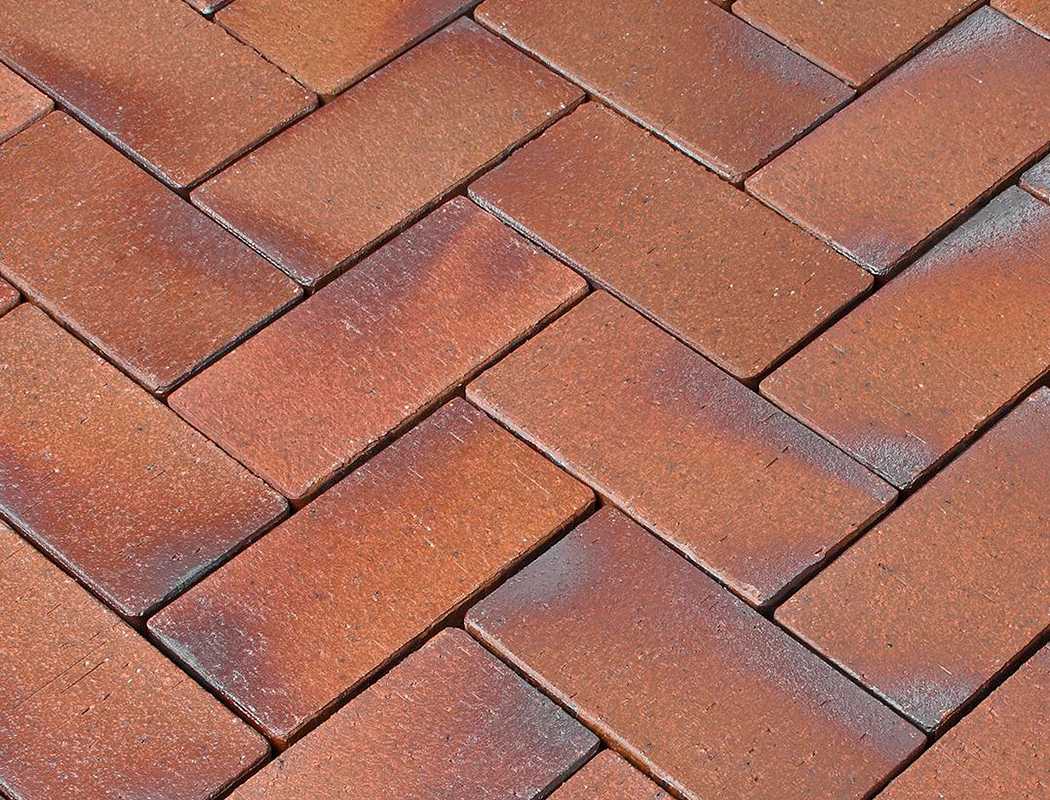

Клинкерная брусчатка изготавливается из особых глиняных пород путем обжига в доменной печи. Изделие устойчиво к воздействию ультрафиолетовых лучей и низких температур, к механическим повреждениям, не впитывает осадки.

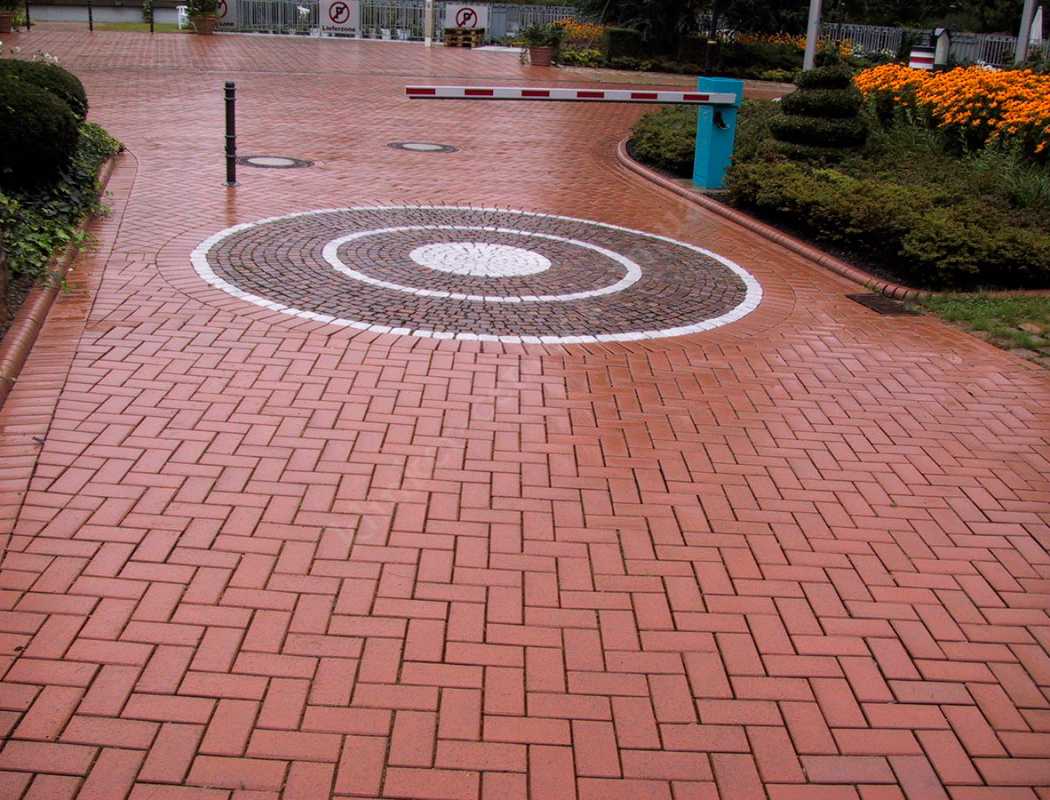

Клинкерная брусчатка

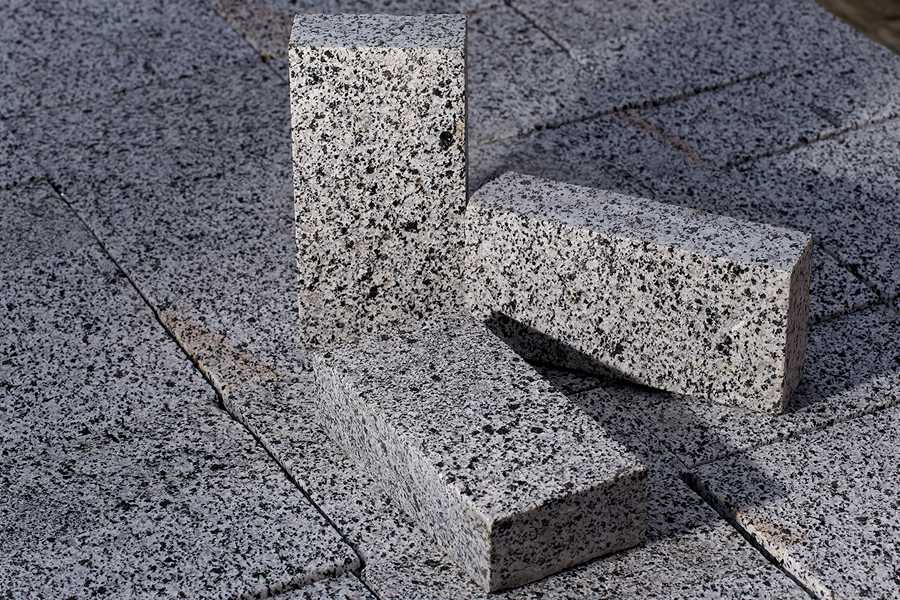

Гранитная брусчатка производится из натурального камня, покрытие гранита является самым долговечным и прочным. Срок эксплуатации гранитного дорожного покрытия превышает 50 лет. В зависимости от технологии производства выделяют следующие виды гранитной брусчатки:

колотая – изделие с неровными гранями, полученное путем раскалывания каменной глыбы на элементы;
пиленная – камень, обработанный на станке, отличается шестью идеально ровными гранями.

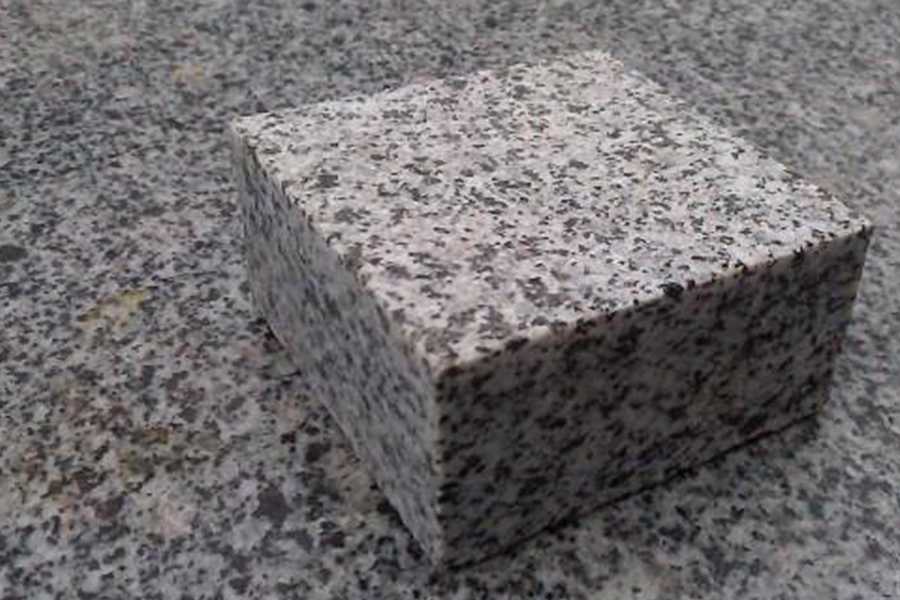

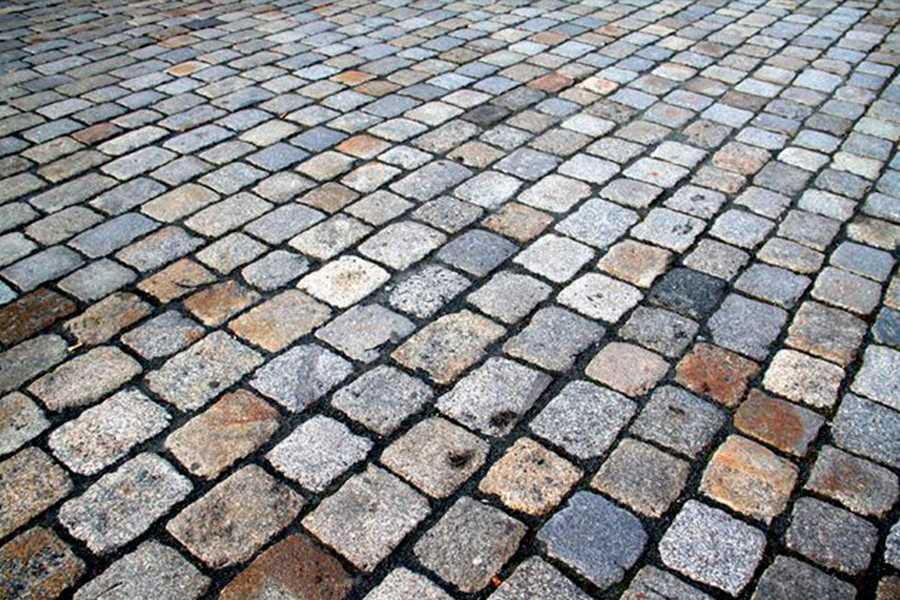

Гранитная брусчатка

Виды плитки

В зависимости от составляющих компонентов, плитка подразделяется на такие разновидности:

Полимерно-песчаную, состоящую из полимера (ПВД), песка и красящего пигмента. Долговечный и легкий материал не предназначен для мощения автомобильных дорого.
Армированную, производимую методом вибролитья. Прочная на изгиб и растяжение.
Брусчатку сколотую, пиленую и колото-пиленую.
С резиновым наполнителем. Плитка с мягкой поверхностью используется на детских игровых площадках.
С трехмерным рисунком. Дорогостоящий материал с фотопечатью выполнен в специальных пресс-формах с защитным от выгорания и механических воздействий покрытием.

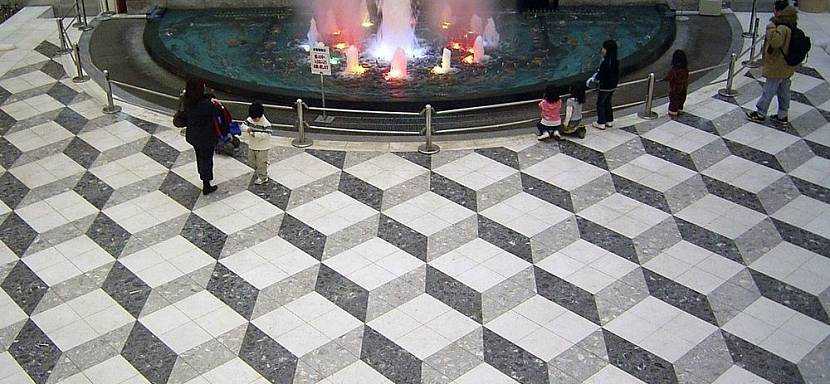

Тротуарная плитка с трехмерным рисункомИсточник hamstr.ru

По способу производства плитка может быть литая, прессованная и гиперпрессованная. В первом случае теплый бетонный раствор заливается в формы и с помощью вибрации заполняет все пустоты, после застывания смеси досушивается в термокамерах; толщина изделия не превышает 6 см., имеет привлекательный глянец. Во втором случае применяется слегка влажная смесь, которой заполняются формы вибропресса, досушивание происходит во влажной среде в термокамере; может использоваться для автодорог; поверхность шершавая. Гиперпрессование происходит без вибрации под высоким давлением; элементы обладают сверхпрочностью.

Таблица сравнительных характеристик.

Характеристика	Вибролитая плитка	Вибропрессованная плитка
Прочность на сжатие	350-400 кг/см. кВ.	300 кг/см. кВ.
Истираемость	0,3 г/см. кВ.	0,4 г/см. кВ.
Водопоглщение	4,5 % объема	6 % объема
Морозостойкость	F 300-400	F 200
Срок службы	более 20 лет	Более 15 лет

Размеры

На строительном рынке элементы покрытия представлены в большом ассортименте и самых разных размеров:

10 х 10 см. Брусчатка высотой 3-10 см.
30 х 30 см. Плитка с оптимальным соотношением размера и веса способна выдерживать достаточные для автомобильной парковки нагрузки.
40 х 40 см. В данном размере изготавливают популярные элементы Антик, Паркет, Дощечки, Срез дерева. Размер идеально подходит для тропинки в саду.
50 х 50 см. Имеет значительный вес, требует качественной основы. Используется для мощения придомовой территории, выдерживает большие нагрузки.

Прежде чем делать выбор, следует определиться с назначением материалаИсточник zroadster.com

Этапы укладки

Подготовка материалов и инструментов

Прежде чем начать укладку плитки в качестве бетонной отмостки вокруг дома, необходимо подготовить некоторые инструменты и материалы:

тротуарный продукт;
тротуарный бордюр;
деревянные колышки и шнур;
строительная рулетка;
специальный уровень;
глина;
герметик;
геотекстиль;

Подготовка территории и разметка

Перед укладкой бетонных отмосток необходимо выполнить разметку. Чтобы произвести разметку вокруг дома, понадобятся колышки, с их помощью крепится разметочный шнур. От того, насколько точно было выполнено разделение участка, зависит качество покрытия на отмостке.

Важно соблюдать уклон при монтаже. Обычно градус уклон колеблется от 1 до 3 градусов на каждый метр

Однако бывают и исключения, при которых угол может быть около 5 градусов.

После разметки, необходимо выполнить выемку почвы. Ширина покрытия обычно около 40 сантиметров

Из этого и узнают глубину выемки почвы, беря во внимание, что бетонную отмостку нужно делать выше уровня почвы. А также стоит учитывать скат, который выполняется для устройства дренажа

Установка бордюра

Прежде чем укладывать камень на бетонном основании, необходимо заняться самой отмосткой, а она выходит достаточно тяжелой. Обычно рекомендуют изначально выполнить монтаж бордюров. Они играют роль своеобразного каркаса. Если этого не сделать, то необходимо устанавливать опалубку, а после укладки покрытия вокруг дома все равно придется монтировать бордюры.

Яма для бордюра должна быть выкопана чуть ниже кладки. Обычно, глубина ямы примерно на 300 миллиметров ниже нижней грани бордюра. Необходимо, чтобы расчет был с учетом оттока воды – бордюр не должен ему мешать.
Сначала яму наполняют щебнем на высоту около 15 сантиметров, после чего он тщательно утрамбовывается. Далее добавляют бетонный раствор на высоту около 2 сантиметров, а сверху монтируется сам бордюр. Все застывает и схватывается примерно сутки. После засыхания можно приступать к монтажу тротуарного покрытия вокруг здания.

Обустройство бетонной основы

Когда выполнена выемка почвы, необходимо хорошо разровнять и утрамбовать участок

Обязательно выполнять это, беря во внимание угол уклона поверхности. Желательно в самый низ положить несколько слоев геотекстиля

Он препятствует прорастанию растений, хотя даже и без него мало шансов, что растения проникнут сквозь бетонное основание. В некоторых случаях советуют укладывать на дно битумный материал, он необходим для повышения гидроизоляционных характеристик покрытия.

В качестве первого слоя укладывают щебень на высоту примерно 15 сантиметров, который тщательно утаптывают.
Если покрытие будет подвергаться сильным нагрузкам, то желательно сверху щебня установить каркас из арматурных прутьев.
Высота монолитного пласта на автостоянках равняется 20 сантиметрам. Однако если монтируется пешеходный тротуар, то достаточно и 10 сантиметров.
Применяется бетон, имеющий маркировку М200. От уровня маркировки зависит прочность и долговечность покрытия, однако чем выше марка, тем выше стоимость.

Укладка плитки

Монтаж тротуарного покрытия плиткой довольно прост, во многом технология схожа с укладкой кафеля. Отличие лишь в том, что плитку можно монтировать на растворы разного типа и консистенции.

При использовании сухого метода монтажа, вероятна большая усадка, из-за этого по данной технологии работают лишь квалифицированные специалисты. Стоимость специальной клеевой смеси довольно немаленькая, выгоднее использовать песочно-цементную смесь.
В такой ситуации смесь изготавливают без такого компонента, как щебень. Добавляют только цемент и песок. Марка такого раствора должная быть выше, нежели при монтаже основания.
Сперва камень кладут насухо, кроят и нумеруют грани со сложными элементами. Кройку выполняют специальными кругами с алмазным напылением.
На монолитный слой наносят смесь при помощи кельмы, толщина слоя должна быть примерно 2,5 сантиметра. Сверху раствора укладывают плитку. Обязательно выполнение подгонки камней, выполняют ее при помощи киянки

В процессе кладки важно не забывать о необходимом угле уклона поверхности.
Застывание смеси длится около 48 часов. Когда раствор засох, необходимо заполнить щели между плитками песком

Когда песок полностью осядет, швы заполняются раствором.

Текущая эксплуатация

В зимнее время для уменьшения скольжения покрытие можно посыпать песком.
Во избежание эрозии поверхности не рекомендуется посыпать дорожки абразивными смесями, содержащими соль.
Производить уборку дорожных покрытий в зимнее время при помощи инструментов с металлической рабочей частью (ломами, лопатами) не рекомендуется.
Если снег не был убран вовремя, и образовалась наледь, ни в коем случае не убирайте лёд при помощи металлического инструмента.
Уход за тротуарным покрытием требует минимальных усилий.
Плитку необходимо мыть водой по мере загрязнения, в местах повышенной проходимости чаще. Помыть небольшой участок мощения около коттеджа не представляет большой сложности.

Так как же уложить плитку на старый бетон?

Этот вопрос интересует многих еще и по той причине, что на большинстве земельных участков изначально дорожки заливают именно бетоном. Это экономный и практичный вариант. Однако, когда появляется возможность, то сразу встает вопрос, озвученный выше.

Подобный метод модернизации садовых дорожек является допустимым, но только в том случае, когда само бетонное основание не имеет существенных дефектов, то есть является практически целым. Если же дефекты есть, их много, и они значительные, то от такого бетонного основания придется избавиться.

В целом же технология остается неизменной. Добавляется лишь этап ревизии основания:

Первым делом проводится ревизия имеющегося покрытия. С поверхности необходимо удалить все кусочки, которые откололись, а также мусор, песок и так далее.
Далее все ямки и трещинки необходимо тщательно заделать с помощью цементного раствора. Если же на основании имеются бугры, то их следует счесать.
Когда все подготовительные работы будут окончены, можно приниматься за укладку плитки. Делается это по тому же принципу, что и в случае с новым бетонным основанием.

Еще раз отметим – на покрытии не должно быть существенных дефектов! Если закрыть на них глаза, то в очень скором времени все труды пойдут насмарку.

Если же все в порядке, то можно не волноваться о качестве укладки. К слову, чтобы уложить плитку на старый бетон тротуарную на старое бетонное основание, можно воспользоваться специальным клеем

Здесь крайне важно, чтобы поверхность была абсолютно чистой. Особенно на ней не должно быть следов от лаков и красок, из-за которых может произойти отслоение

Клей используют тот же, что и при укладке керамической плитки при выполнении наружных работ.

Напоследок добавим, что самого лучшего уровня адгезии можно добиться в случае использования ячеистого бетона. Однако даже если бетон абсолютно гладкий, то его поверхность специально делают немного шероховатой. Это обеспечит лучшее сцепление плитки и основания. В любом случае, независимо от типа основания – старый ли это бетон или новый, готовое покрытие очень долго будет сохранять свои функциональные, практические и эстетические свойства. Главное требование – это качественное выполнение работ и соблюдение технологии укладки. И, конечно, использование только качественных материалов. К примеру, нередко причиной того, что дорожки быстро портились, было как раз то, что сама плитка была низкого сорта.

Преимущества и недостатки укладки брусчатки на бетонное основание

Положительные качества жесткого покрытия:

твердость;
способность противостоять воздействию интенсивных механических нагрузок без потери свойств на протяжении длительного периода;
исключается риск просадок плиточного покрытия;
продолжительная эксплуатация, сложно точно определить, сколько прослужит бетонное основание, т.к. это зависит от его качества и соблюдения технологии монтажа;
если придерживаться инструкции, избегать ошибок, то можно сделать всю работу по обустройству бетонного покрытия самостоятельно;
в процессе монтажа не требуется использовать дорогостоящее оборудование, сложный инструмент;
бетон хорошо переносит воздействие предельных температур, а также их перепады;
стойкость к вымыванию мелкофракционного материла из слоя бетона, для сравнения песчано-щебневое основание разрушается быстрее;
способность выдерживать воздействие агрессивных сред;
если на этапе монтажа черновое основание было выполнено без дефектов, то укладывать плитку будет проще, т. к. поверхность при этом ровная, нет необходимости корректировать ее;
не нужно производить трамбовку, благодаря чему исключается риск образования углублений в процессе выполнения этой работы.

Недостатки у данной технологии тоже имеются:

уложить плитку на слой бетона несколько сложнее, чем на песчано-щебневую подушку, данный процесс займет больше времени и сил;
возрастает стоимость покрытия ввиду необходимости укладки бетона;
высокая вероятность выполнения ошибок, что сразу приведет к сокращению срока службы;
необходимость обустройства системы водоотведения (создается уклон при монтаже бетона).

Недостатки тротуарной плитки на бетонное основание:

при несоблюдении способа изготовления бетонной стяжки покрытие может деформироваться после осенне-зимнего сезона;
при повреждении нескольких плит, зафиксированных на поверхности с помощью клея, требуется демонтировать покрытие, при этом повышается риск повреждения блоков;
укладка плит на бетон требует соблюдения множества технологических требований в отличие от монтажа блоков на песчаную подушку либо щебень;
сплошная кладка бордюров вместе с бетонным основанием позволяет создать сплошное покрытие, затрудняющее отток воды, для предотвращения застаивания жидкости требуется создание дренажной системы по периметру тротуара;
при усилении основания, использовании декоративных плит и бордюров потребуются дополнительные финансовые вложения и трудовые затраты.

Пошаговая инструкция при мощении на бетонном основании

Состав и последовательность выполнения работ:

Разбивка площадок и дорожек, на которых планируется мощение, с закреплением разметки деревянными или металлическими колышками. Границы между колышками просыпаются известкой или мелом.
Снятие плодородного слоя грунта с устройством земляного корыта с учётом расположения железобетонных бордюров или поребриков. Глубина траншеи под бордюры зависит от их высоты, верх бордюрного ограждения, для обеспечения водоотвода с поверхности мощения, должен быть на 2 см ниже верха плитки и возвышаться над уровнем газона.
Установка бордюров или поребриков. На забитые колышки на высоте поребриков натягивается прочный шнур с учётом соблюдения необходимых продольных уклонов. Для сборов воды, стекающей с плиточного покрытия, вплотную за бордюрами рекомендуется предусмотреть траншеи для укладки лотков ливневой системы. Железобетонные элементы устанавливаются в траншеи на уплотнённое песчаное основание с укладкой поверху него небольшого слоя тощего бетона или раствора. Фиксация элементов выполняется деревянными колышками и заливкой бетонной смеси.
Устройство бетонного основания. Грунт в земляном корыте тщательно трамбуется и застилается геотекстилем, для предотвращения прорастания сорняков. Бетон укладывается на уплотнённую подушку из песка или щебня толщиной ≥ 10-ти см.

В некоторых случаях бордюры устанавливаются мастерами после бетонирования основания. Этот вариант, при самостоятельном выполнении работ, не рекомендуется к исполнению. Для защиты краёв площадок от осыпания грунта и создания бетонного основания с ровными краями монтируется опалубка из досок толщиной 40-к мм, которую придётся тщательно раскреплять. Если бордюры устанавливаются сразу, то они сами будут служить опалубкой. Плюсы такого варианта:

отсутствуют затраты на приобретение материалов для опалубки;
экономится время на её установку и последующую разборку;
заливка бетонной смеси будет осуществляться без просачивания в щели между досками;
дополнительная фиксация бордюров в требуемом положении.

Заливку бетона выполняют не ранее чем через сутки после фиксации бордюров. Перерыв можно использовать для устройства армирования (дорожки, на которые не будет заезжать автотранспорт и тяжёлая техника, можно не армировать). Толщина бетона принимается раной 15-ти см при отсутствии армирования и 20 см при наличии арматуры. При наличии подвижных пучинистых грунтов толщина может увеличиваться до 40 см.

Армирование выполняется сетками, связанными из стальной или композитной арматуры диаметром до 10-ти мм и ячейками от 15-ти до 20-ти см. Сетки располагаются вверху, на расстоянии около 5-х см от верха бетона, с укладкой на бетонные подкладки. Можно выполнить заливку в два этапа: уложить слой бетона около 10-ти см, тщательно выровнять, на свежий бетон уложить сетки и выполнить заливку бетонной смеси до требуемой отметки.

При заливке больших по площади площадок, через каждые 3 м необходимо устраивать температурные швы из досок, закладываемых на всю толщину бетона. На дорожках такие швы устраиваются через каждые 6-ть м. До начала затвердения бетонные доски удаляются, а получившиеся швы заполняются горячим битумом.

Через какое время можно класть плитку? Бетон наберёт минимально необходимую прочность примерно через трое суток, поэтому раньше приступать к работам нельзя. Выбирается подходящий способ укладки, если проходимость по покрытию будет высокой или планируется заезд на него транспорта и тяжёлых технических средств, то предпочтительней заниматься мощением плиткой на цементные растворы или строительные клеи. При наличии на площади облицовки препятствий (люки канализации, цветочные клумбы, дренажные отверстия и т.д.), их обводка производится целыми плитками.
Перед завершением работ выполняется окончательное оформление примыканий нужных конфигураций с подрезкой плиток при помощи болгарки с кругом по бетону или циркулярной пилой. По окончании укладки выполняется заполнении швов. Ходить по вымощенной поверхности, что бы ни повредить край плиток, нельзя примерно 3-е суток. При необходимости обязательные проходы можно осуществить настилкой по поверхности мощения листов фанеры.
В заключение, по прошествии 3-х суток выполняется сметание строительных остатков и мусора, после чего вся поверхность промывается водой под напором из шланга.

Особенности укладки на старый бетон

кладка на старый бетон

Кладка блоков на старое бетонное покрытие допускается с соблюдением техтребований. Поверхность должна быть ровной, без сколов.

Процесс монтажа выполняется поэтапно:

осмотр поверхности;
очистка покрытия от пыли, отколотых частиц, песка;
снятие разводов от машинного масла с помощью растворителя;
проемы заполняются раствором цемента;
неровности счищаются, поверхность выравнивают и проверяют наличие требуемого уклона;
выполняется укладка плит по технологии, аналогичной монтажу блоков на новое основание из бетона;
уложенная на старый бетон плитка обрабатывается защитными составами.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки — схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) — схемаБордюр и поребрик для тротуарной плитки — схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

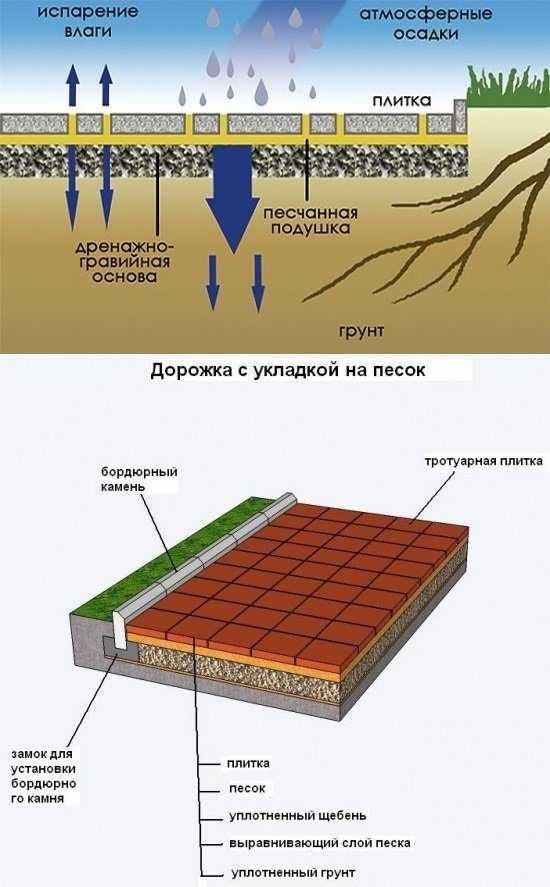

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

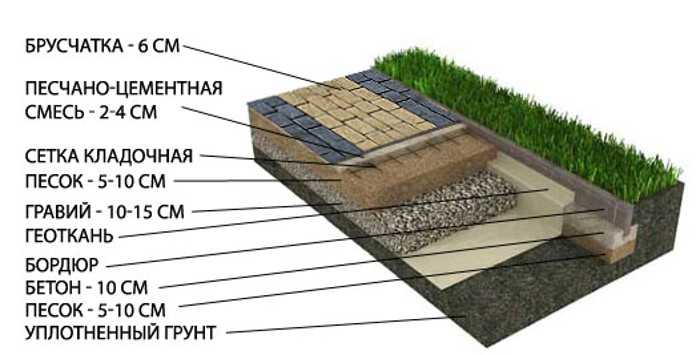

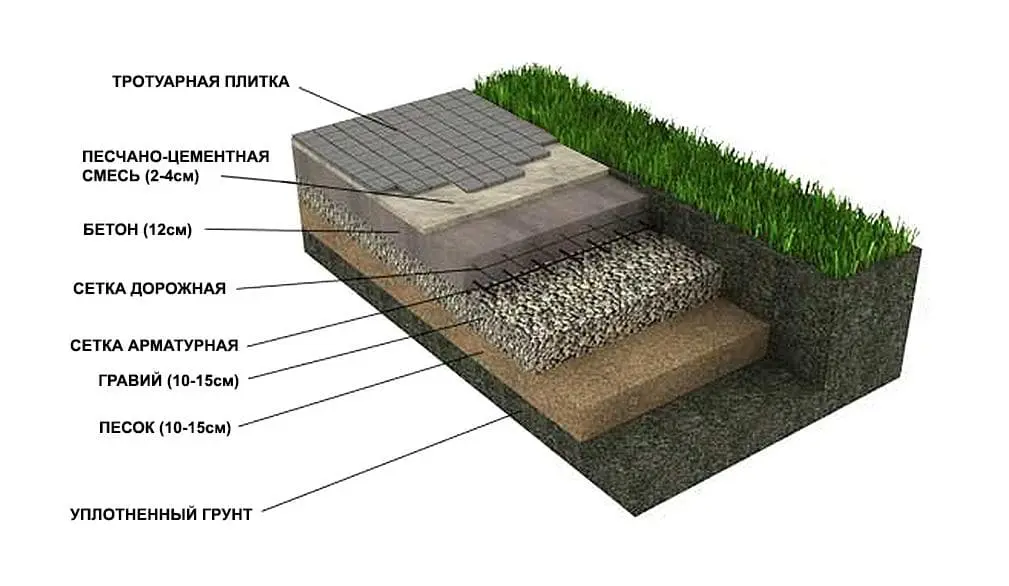

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

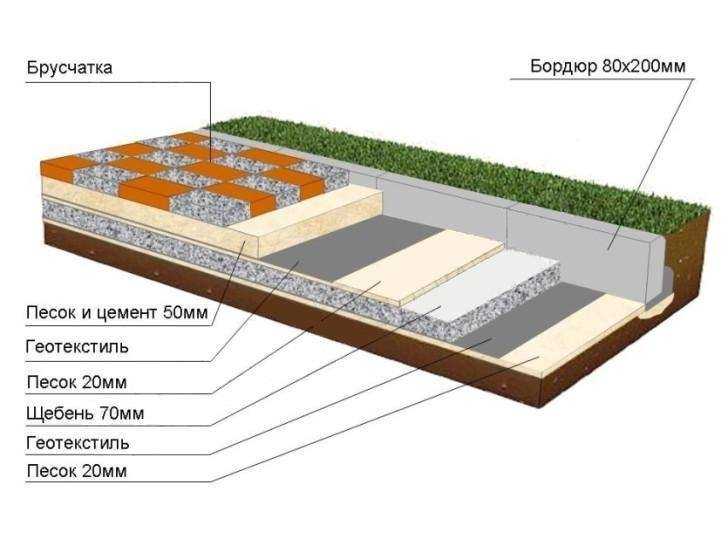

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

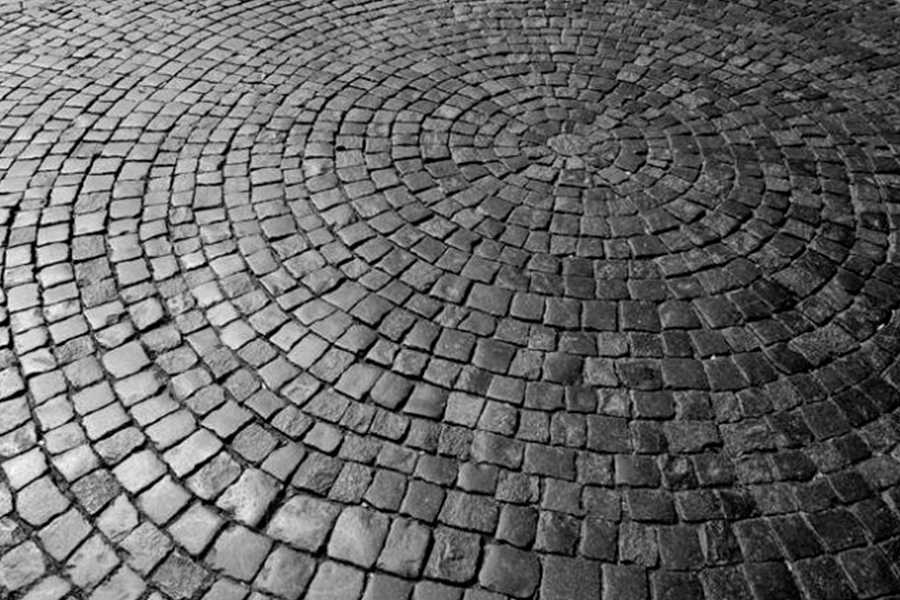

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

«Посадка» тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

Монтаж тротуарной плитки на бетон своими руками
