Стационарная циркулярная пила: незаменимый помощник для распиловки материала

Устройство и принцип работы

В нерабочем состоянии диск пилы полностью закрыт кожухом, причем его нижняя часть не выступает из опорной подошвы. Благодаря этому инструмент можно устанавливать на любом участке обрабатываемой заготовки.

За регулировку глубины реза в этом электроинструменте отвечает специальный механизм, позволяющий опускать крутящийся диск в заготовку до нужного уровня. Глубину погружения диска выбирают заранее, а скорость опускания контролируют руками. После выполнения пила, данный механизм возвращает рабочий элемент в изначальное положение.

В зависимости от модели и конструкции погружные пилы могут оснащаться:

  • 1-им или 2-мя режущими дисками. Два диска позволяют выпиливать из заготовки ровные доски за один проход;
  • функцией наклона режущей части. Позволяет изготавливать из дерева сложные по форме элементы;
  • подпружиненным нижним основанием. Позволяет регулировать прижим рабочей части пилы к заготовке, а при наличии в обрабатываемой древесине гвоздей и других посторонних элементов останавливать электроинструмент;
  • дополнительными приспособлениями. Облегчают работу с электроинструментом.

Пользоваться погружной циркуляркой просто:

  1. Сначала необходимо установить на ней глубину и наклон режущего диска.
  2. Потом включить электроинструмент.
  3. Снять блокировку.
  4. Запустить диск в материал и потихоньку вести пилу по отмеченной линии.

В процессе пуска электромотора его вал с закрепленным на нём диском начинает крутиться, в итоге заготовка разрезается на необходимые части. Во многих моделях предусмотрена регулировка скорости вращения, что позволяет подобрать оптимальный режим работы электромотора под конкретный тип обрабатываемого материала.

После выполнения пропила нажим на диск ослабевает, поэтому за счет действия пружины он возвращается в изначальное положение.

Техника безопасности при работе ручной дисковой пилой с деревом

Техника безопасности при работе с ручным инструментом включает в себя целый комплекс мероприятий, который состоит из проверки оборудования, его подготовки, пробного пуска, а также обеспечения себя безопасным рабочим местом.

Подготовка инструмента

Подготовка ручной циркулярной пилы включает в себя следующие мероприятия, кстати, данные действия актуальны и для стационарной циркулярки:

  1. Диск надежно крепится к посадочному шпинделю и затягивается плоской гайкой. Для этого используется специальный ключ, который поставляется в комплекте к устройству. Как правило, резьба гайки имеет противоположное направление к вращению диска включенной циркулярки. Таким образом гайка идет «в затяг» при работе.
  2. На диск одевается специальный кожух, который закрывает его верхнюю – нерабочую или «мертвую» часть и оставляет открытой низ диска.
  3. Теперь можно включить циркулярку, надежно удерживая ее в руках. Дается пробное вращение. Циркулярка не должна вибрировать и издавать посторонние звуки.

Если все-таки при пробном пуске возникает вибрация и посторонние шумы, то циркулярка останавливается, проверяется затяжка диска. Если после повторной протяжки признаки неудовлетворительной работы повторились, значит проблема в механизме циркулярной пилы. Работать таким инструментом категорически запрещается.

Подготовка рабочего места

Прежде всего рабочее место не должно быть захламлено. Распилы производятся на удобном и устойчивом верстаке или столе. Заготовка должна равномерно лежать на поверхности стола.

Толщина стола должна позволять закрепление дерева под распил с помощью струбцин или тисков. Запрещается самостоятельно или при помощи посторонних лиц удерживать заготовку руками. Исключение составляет только метод работы на стационарной циркулярке, когда заготовка вручную подается к диску.

Кроме того, рабочее место должно быть достаточно освещено, проветриваться и позволять свободное перемещение мастера вокруг верстака.

Заготовки, какие должны быть, что можно пилить, а что категорически нельзя?

Ручная циркулярная пила предназначена для распила листового дерева, фанеры, бруса и отдельных досок, но при этом существует ряд ограничений.

Нельзя распиливать:

  • Сборные панели, типа сколоченной вагонки. Так как в месте смыкания при распиле заготовка будет подхвачена и выброшена диском пилы.
  • Деревянные листы с металлическими штифтами.

Что касается металла, то используя специальное оснащение – диски с мелкими зубцами, можно распиливать алюминиевый профиль. Но категорически запрещается распиливать сталь, чугун и другие прочные металлы.

Допускается распил металлической проволоки «катанки», тонкого арматурного прутка и керамической плитки. Но при этом сменный диск быстро придет в негодность. Лучше всего использовать для резки металла болгарку с отрезным диском или электросварку.

Как правильно держать?

Есть конкретный регламент при работе с ручным пильным инструментом, он полностью отражает методику работы.

Для работы с ручной циркулярной пилой существует ряд обязательных правил:

  • Инструмент крепко и надежно удерживается. При этом есть один важный нюанс – ручная циркулярка имеет всего одну рукоять для правой руки, левая рука ладонью ложится на верх защитного кожуха. Правой рукой инструмент подается по направлению реза, а левой центруется и прижимается к заготовке. Держать циркулярку одной рукой запрещается. Более крупные модели циркулярок оснащены боковой направляющей рукоятью.
  • Стоять нужно сбоку от пропила. Категорически запрещается вести циркулярную пилу на себя. Все движения делаются вперед от себя, а сам мастер стоит сбоку от заготовки.

Типы дисковых пил

Стационарная циркулярная пила устанавливается на неподвижный верстак или стол. Она обладает высокой производительностью вследствие оснащения ее мощным двигателем и большим пильным диском. Кроме того, наличие стационарной рабочей поверхности позволяет производить удобный и точный раскрой длинных фрагментов древесины.


Циркулярный станок

Дисковая пила ручного типа используется, как правило, в быту. Ее основными достоинствами являются небольшие габариты, масса и мобильность. Она позволяет производить распил небольших деревянных досок и брусков, а также изделий из древесины. Для ее применения не требуется наличие верстака. Практически все модели оснащаются регулируемой подошвой, что делает их применение более комфортным.


Ручная дисковая пила

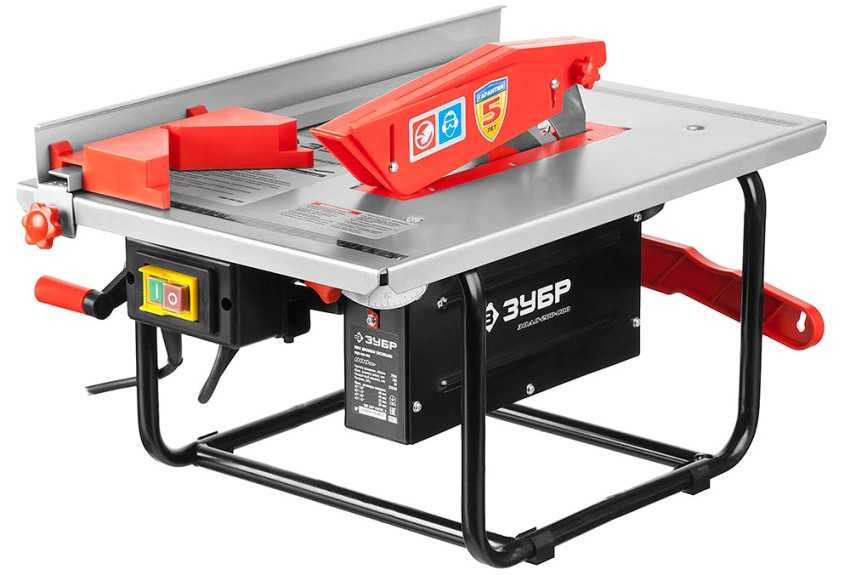

Компактные размеры и вес позволяют настольной дисковой пиле сочетать в себе положительные качества вышеописанных типов. Их отличает мобильность, и возможность точной настройки угла распила. Недостатком такого инструмента является небольшой радиус пильного диска и невысокая мощность электродвигателя.


Настольная дисковая пила — станок

Циркулярка погружного типа представляет собой модернизированную ручную дисковую пилу. Особенности конструкции позволяют производить более точные распилы под различными углами относительно горизонтальной плоскости, а также выполнять локальные разрезы. Основным недостатком инструмента является его высокая стоимость.


Погружная дисковая пила

Область применения

В основном циркулярная пила используется для работы с деревянными изделиями. С ее помощью можно выполнять следующие виды работ:

  • Продольный и поперечный раскрой заготовок;
  • выполнение локальных распилов;
  • обрезка торцов;
  • заготовка дров;
  • изготовление досок, брусков и других изделий из древесины.

Кроме того, при установке специализированного режущего элемента их можно использовать для разрезания пластика, искусственного камня и кафельной плитки.

Также рекомендуем почитать полезную статью о техниках ровного распиливания циркулярной пилой с приспособлениями и без них. В статье разобраны самые необходимые приемы и методики распила разных материалов, от необрезной доски до бруса и бревна.

Как правильно выбрать диск для циркулярной пилы

Выбор пильного диска для циркулярной пилы определяется в первую очередь особенностями инструмента. При этом учитывается посадочный размер и диаметр элемента.

На заметку! Качественный диск для пилы имеет маркировку на поверхности изделия, где указывается диаметр, посадка, количество зубьев, ширина пропила, тип обрабатываемого материала, скорость и направление вращения элемента.

Предназначение пильного диска определяет количество зубьев. Изделие с малым их числом обеспечит высокую скорость реза, выполнив при этом грязный пропил. Для создания чистого реза при пилении заготовок из твердых материалов пильный диск по дереву для циркулярной пилы должен иметь большое количество зубцов.

Для распила массивной древесины и декоративных листов фанеры следует выбирать изделия, у которых 50-60 резцов. Для пиления дерева вдоль волокон достаточно диска с 15-25 зубьями. Для роспуска доски можно использовать изделие с 10 резцами. Универсальным вариантом, который подходит для решения большинства задач, является диск с 40 зубьями. Пластмассу и цветные металлы необходимо обрабатывать изделием, имеющим более 60 резцов.

Качественный пильный диск имеет гладкую поверхность с расходящимися кругами.

Немаловажное значение имеет конфигурация зубьев. Прямые элементы выполняют быстрый и чистый пропил

Для разного направления реза можно использовать диск с попеременно скошенными резцами. Для распила пластика, плит и цветного металла лучше приобрести изделия с плоскими трапециевидными зубьями, которые предотвращают расщепление верхнего слоя материала.

Для заготовок разной твердости можно применять диск с комбинированными резцами, где сочетаются элементы с разной формой заточки. Они способствуют получению четкой кромки пропила на высокой скорости. Для раскроя ламината лучшим решением является выбор диска с чередующимися вогнутыми и треугольными зубьями. Если заготовка содержит примеси цемента или гвозди, следует использовать элемент с плоскими зубцами, оснащенными фасками с широкими спинками.

Качественный диск имеет гладкую поверхность с заметными на свету расходящимися кругами, что является следствием шлифовки. На изделии могут располагаться радиальные прорези, благодаря которым снижается вибрация и шум.

Алгоритм эксплуатации

Ручные и стационарные циркулярные пилы имеют аналогичный принцип работы. Но управление оборудованием имеет некоторые отличия.

Ручные модели

Циркулярная ручная пила – это эффективный и безопасный инструмент. Но все же применение такого оборудования требует соблюдения некоторых эксплуатационных правил:

  1. Подключение к электрическому питанию. При использовании пилы на удаленных от электросети участках часто применяется удлинитель. Он должен полностью соответствовать мощности циркулярного инструмента. Перед его подключением следует проверить целостность изоляции кабеля. При подключении пилы к сети следует проверить, чтобы переключатель на устройстве был выключен.
  2. Крепление материала. Древесину, предназначенную для распила следует хорошо зафиксировать на ровной поверхности. Для этого материал располагают на верстаке и закрепляют до полной его устойчивости.
  3. Установка глубины пропила. Необходимый показатель определяется с помощью специальной шкалы на инструменте. При распиле бруска диск не должен выступать за пределы материала иначе может испортиться верстак. Поэтому рекомендуется фиксировать глубину пропила немного меньше необходимой величины.
  4. После установки всех необходимых параметров следует привести в движение режущий механизм. Начинать распил следует только при вращающемся диске. Движение пилы вдоль материала должны быть плавными и ровными.

По окончании рабочего процесса ручной циркулярный инструмент следует обязательно отключить от сети.

Стационарные модели

Применение циркулярных станков имеет свои эксплуатационные особенности. Чтобы произвести распил древесины необходимо:

  1. Установить на оборудовании переключатель в положение «отключено. Только после этого можно подсоединять кабель к электрической сети.
  2. Подняв ручку отрегулировать и зафиксировать высоту среза диска согласно размерам подготовленного для распила материала.
  3. Проверить положение направляющей планки и пильного диска. Их расположение между собой должно быть обязательно параллельным.
  4. Запустить циркулярный станок и выполнить продольный разрез древесного материала. Распил одной доски должен производиться однократным подходом.


Использование стационарной циркулярной пилой После обработки всего материала следует отключить переключатель на оборудовании, который останавливать вращение диска, и отсоединить инструмент от электрической сети.

Как ровно распилить доску вдоль и поперек

По причине различия в конструкции ручных и стационарных пил методы распиловки древесины существенно отличаются.

Работа на циркулярном станке

Если нужно распилить доску вдоль волокон, например, необрезную, то делается это следующим образом:

проведите на заготовке с помощью линейки ровную линию;

затем, по этой линии с максимальной точностью сделайте первый пропил, чтобы срезать кору;

далее, следует установить параллельный упор (направляющую) и распустить заготовку на более мелки доски;

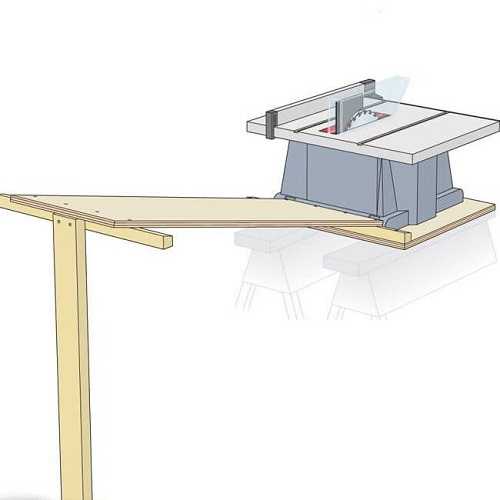

Если длина стола циркулярки не позволяет распускать длинные доски, то для этих целей можно изготовить простое приспособление, показанное на следующем рисунке.

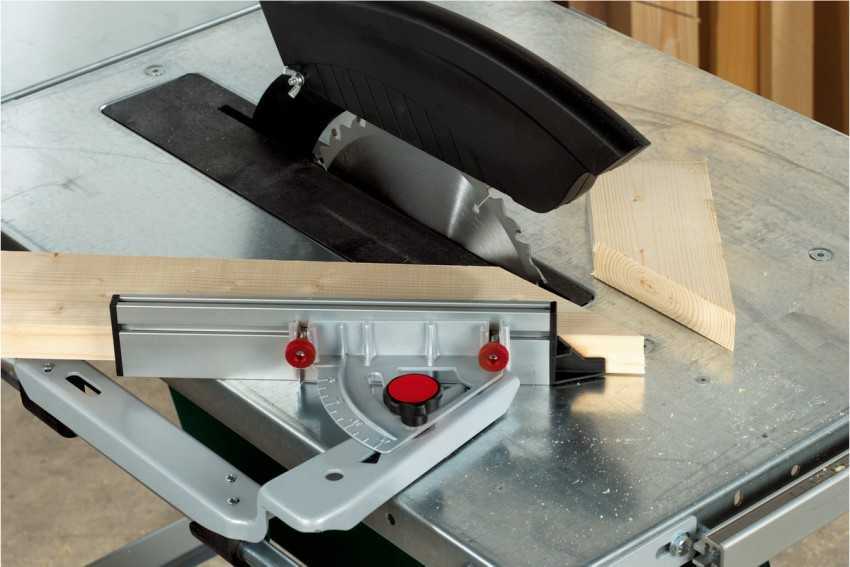

Совет! Для поперечного пиления доски на станке потребуется установить на его стол подвижную каретку. Если ее не было в комплектации к станку, то данное приспособление можно изготовить своими руками. Как это сделать, подробно рассказывается в следующем видео.

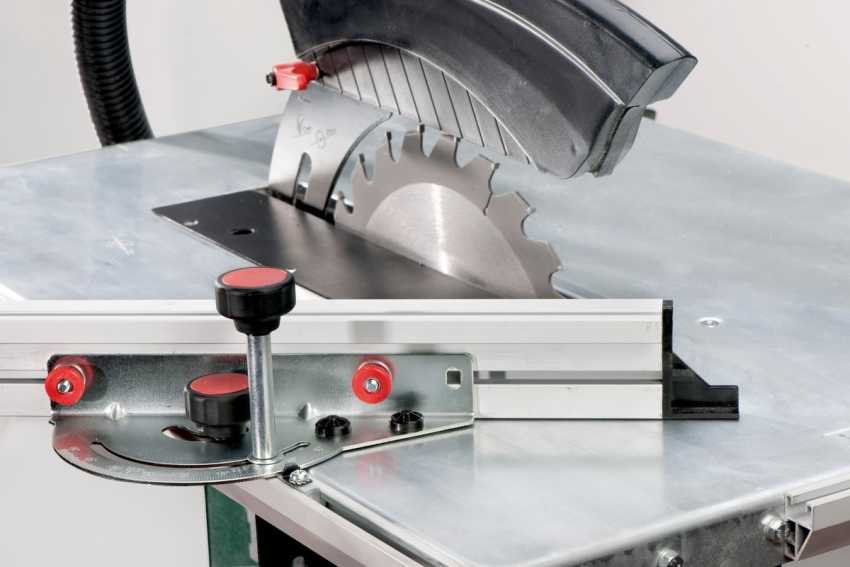

С помощью данной каретки можно торцевать доски и бруски как под прямым, так и под любым углом.

Распил доски ручной дисковой пилой

Многие владельцы ручных дисковых электропил сталкиваются с проблемой торцевания доски по линии. В самом начале пиления линия видна, но далее она перекрывается кожухом агрегата. Поскольку разметки не видно, срез получается неровным.

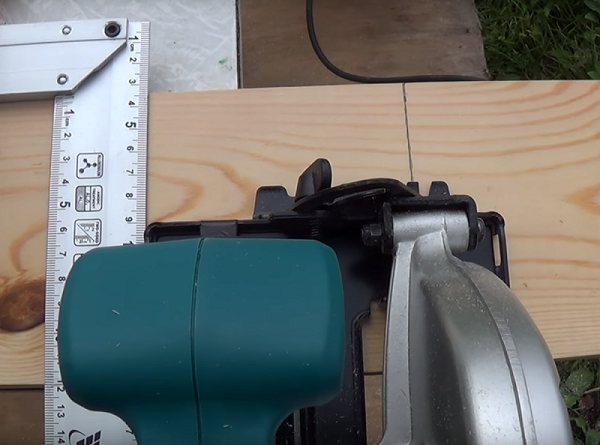

Чтобы ровно отпилить доску и получить идеальный срез, нужно расположить инструмент так, чтобы пильный диск находился напротив разметки. С другой стороны агрегата к доске приложите угольник и пододвиньте его к подошве аппарата. Закрепите угольник струбциной. Вы получите направляющую, установленную под прямым углом. Произведите торцевание доски. В результате вы получите идеальный пропил под углом 90°.

Для продольного распила доски применяют направляющую шину. Она может иметь продольные пазы, в которые устанавливается ручная электропила. Также шину в виде простой длинной направляющей можно изготовить самостоятельно. Во втором случае одна из боковых сторон подошвы агрегата во время пиления будет идти по закрепленной на заготовке шине (линейке). В результате вы получите ровный продольный рез.

На следующих рисунках показаны самодельные направляющие, ширина которых зависит от размеров подошвы ручной пилы.

Техника безопасности при работе с электропилой

Поскольку данный электроинструмент является оборудованием, отличающимся повышенными травматизмом, то должна соблюдаться определенная техника безопасности при работе с пилой.

Общие требования для обеспечения безопасности

К работе с циркульными электропилами должны допускаться лица, достигшие 18 лет, прошедшие инструктаж и практические занятия по работе с данными инструментами. Работникам строго запрещается курение на рабочем месте. Также персонал должен иметь представление о способах пожаротушения и оказания первой медицинской помощи. Аптечка и огнетушитель должны находиться в легкодоступных местах. В случае плохого самочувствия, станочник должен отказаться от выполнения работ.

Требования безопасности перед началом работы

На рабочем месте не должны находиться посторонние предметы. Следует убрать все предметы с рабочего стола агрегата (гаечные и регулировочные ключи), а также освободить все подходы к нему. Пол возле рабочего места должен быть нескользким, чистым и сухим, чтобы избежать случайного падения оператора на работающий станок. Станок должен быть хорошо заземлен.

Одежда оператора должна быть хорошо застегнутой и заправленной. Нельзя подходить к станку с развивающимися концами одежды. Длинные волосы нужно подобрать и спрятать под головной убор. Глаза станочника должны быть защищены очками, а дыхательные пути – респиратором или обычной медицинской маской (можно купить в аптеке). Также рекомендуется защитить специальными наушниками и органы слуха.

Прежде чем завести пилу, следует проверить:

  • исправность пильного диска (нет ли сломанных резцов, загрязнений, качество заточки);
  • надежность его крепления;
  • правильность установки расклинивающего ножа и направляющей шины;
  • наличие защитного кожуха.

Если используется ручная дисковая пила с коротким электрическим кабелем, то будет нужен удлинитель, чтобы оператор мог свободно передвигаться в пределах рабочей зоны. Ручная электропила должна быть оборудована системой плавного пуска, чтобы исключить рывок инструмента при старте.

Правила безопасности во время работы

Прежде чем начинать пилить циркулярной пилой, дайте станку поработать на холостом ходу. Если будут обнаружены отклонения в работе агрегата, его следует выключить и устранить неисправности. В процессе пиления следует придерживаться следующих правил.

  1. Начиная работу, станочник должен находиться слева от станка, около левого (переднего) угла рабочего стола, чтобы при случайном выбросе детали она не травмировала оператора.
  2. Заготовки перед началом распиливания, должны быть тщательно осмотрены, чтобы исключить наличие гвоздей, наледи, засохшей грязи или бетона, которые могут попасть на линию реза.
  3. Никогда не передавайте какие-либо предметы над вращающейся пилой агрегата.
  4. Если доска имеет трещину или сучки, то в момент приближения пилы к этим местам следует замедлять подачу заготовки.
  5. Нельзя подводить заготовку руками близко к пиле. Для этого существуют специальные толкатели.
  6. Нельзя пользоваться циркулярной пилой со снятым расклинивающим ножом и защитным кожухом.
  7. Чтобы поменять диск на циркулярной пиле, сначала необходимо полностью обесточить агрегат. Выключения его кнопкой будет недостаточно.

станочнику помогает принимать доску напарник

  • доска должна приниматься без перекоса;
  • деталь можно снимать со стола только после полного прохождения ее через расклинивающий нож;
  • приняв деталь, ее следует отложить в сторону (складывая в штабеля) и очистить рабочее место возле пильного диска от обрезков, используя длинную палку;
  • запрещается тянуть заготовку на себя во время пиления.
  • подача доски на пилу должна быть только со стороны станочника, который контролирует движение заготовки.

Достоинства и недостатки

К основным преимуществам циркулярной пилы стоит отнести:

  • высокий КПД из-за характерной формы инструмента и расположения режущей кромки по краю диска;
  • возможность использования для разрезания дерева и других мягких материалов;
  • комплектацию некоторых моделей аккумулятором, повышающим мобильность устройства. Пила может использоваться как на электрифицированных объектах, так и вдали от розетки;
  • высокую производительность устройства;
  • формирование ровной линии реза;
  • использование для распила электродвигателя, а не мускульной силы оператора;
  • встроенные элементы, позволяющие защитить руки от случайного травмирования.

Формируется прямая линия реза

Из недостатков стоит отметить:

  • энергозависимость. АКБ нуждаются в постоянной подзарядке;
  • невозможность формирования фигурного реза;
  • большой вес моделей с широким функционалом, что доставляет неудобства в процессе эксплуатации;
  • большую стоимость по сравнению с классической пилой.

Без электроэнергии пила работать не будет

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.

Лучшие ручные циркулярные пилы с возможностью стационарной установки

Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.

BOSCH PKKS 18 LI 0

Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.

Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.

Пила работает от литий-ионного аккумулятора с напряжением 18 В.

Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.

Характеристики:

  • мощность — 1800 Вт;
  • диаметр диска — 150 мм;
  • высота распила — до 48 мм;
  • угол наклона — 45 град.;
  • обороты — 3800 об/мин;
  • напряжение аккумулятора — 18 В;
  • вес — 2.6 кг.

Достоинства:

  • удобно держать в руке;
  • отлично пилит;
  • адекватная цена;
  • высокая производительность.

Недостатки:

  • плохо закреплен пильный диск;
  • нет индикатора батареи.

BOSCH GKT 55 GCE

Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.

Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.

Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.

За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.

Характеристики:

  • мощность — 1400 Вт;
  • диаметр диска — 165 мм;
  • высота распила — до 57 мм;
  • угол наклона — 45 град.;
  • обороты — 6250 об/мин;
  • размер — 310×240 мм;
  • вес — 4.7 кг.

Достоинства:

  • плавный пуск;
  • регулировка скорости;
  • удобная смена диска;
  • точная работа с направляющими.

Недостатки:

  • тугой коннектор пылесоса;
  • неудобная регулировка угола наклона.

Hyundai C 1500-190

Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.

Под углом 90 градусов распил составляет до 65 мм.

Также можно работать под углом 45 градусов, но глубина распила уменьшается.

Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.

За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.

Пила комплектуется пылесосом, необходимым для отвода пыли.

Характеристики:

  • мощность — 1300 Вт;
  • диаметр диска — 190 мм;
  • высота распила — до 65 мм;
  • угол наклона — 45 град.;
  • обороты — 4500 об/мин;
  • вес — 5.1 кг.

Достоинства:

  • невысокая цена;
  • производительность;
  • удобный хват;
  • возможность тюнинга.

Недостатки:

  • тяжелая;
  • коротковатый шнур.

BOSCH UniversalCirc 12 2.5Ah x1

Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.

Можно выбрать угол распила от 0 до 45 градусов.

Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.

Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.

Характеристики:

  • диаметр диска — 85 мм;
  • высота распила — до 26 мм;
  • угол наклона — 45 град.;
  • обороты — 1400 об/мин;
  • напряжение аккумулятора — 12 В;
  • вес — 1.4 кг.

Достоинства:

  • качественная сборка;
  • легкий вес;
  • высокая производительность;
  • работа под разными углами.

Недостатки:

  • регулировка оборотов;
  • нет размерных меток.

DeWALT DWE560

Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.

Удобные ручки повышают комфорт при работе.

Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.

Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.

Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.

Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.

Характеристики:

  • мощность — 1350 Вт;
  • диаметр диска — 184 мм;
  • высота распила — до 65 мм;
  • угол наклона — 48 град.;
  • обороты — 5500 об/мин;
  • размер — 286×226 мм;
  • вес — 3.7 кг.

Достоинства:

  • быстрый распил;
  • подходит для плотных материалов;
  • удобное переключение глубины;
  • можно подключать пылесос.

Недостатки:

  • коротковатый шнур;
  • подошва слегка люфтит в задней части.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

  • привод от ручной дисковой пилы;
  • станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

  • деревянные бруски;
  • лист OSB или фанеры;
  • крепежные метизы;
  • дрель с набором сверл;
  • ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

  1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
  2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
  3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
  4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
  5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
  6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
  7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
  8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Основные характеристики, на которые стоить обращать внимание в первую очередь

Самые распространенные на рынке модели имеют мощность двигателя от 0,8 до 2,2 кВт и обороты 4,5-5,5 тысяч в минуту, вес варьируется в пределах от 3 до 7 кг

При выборе эти 3 параметра самые важные, на них нужно обращать внимание в первую очередь

Мощность

Чем выше мощность, тем лучше. Но следует помнить, что чем больше мощность, тем выше стоимость, вес и расход электроэнергии. Поэтому, чаще всего пользователи останавливаются на вариантах средней мощности, от 1,0 до 1,6 кВт. Исключение составляют случаи, когда инструмент покупается для решения не совсем стандартных, «средних» задач – для распиловки только тонкого или толстого материала. В первом случае достаточно самого маломощного варианта, во втором наоборот.

Частота вращения диска

Чем выше скорость вращения диска, тем точнее и чище пропил. Однако по законам физики «увеличение скорости, уменьшает силу». Поэтому при одинаковой мощности двигателя, более «быстрый» диск вращается с меньшей силой.

Разброс у самых популярных моделей и производителей невелик, от 4,5 до 5,5 тыс об/мин, поэтому особо ощутимой разницы в работе нет. Тем не менее, опытные специалисты замечают разницу в скорости вращения диска.

Глубина распила

Показатель напрямую зависит от расстояния, на которое пильный диск максимально выходит из станины (опорной платформы) под прямым углом. При наклонном пилении, глубина уменьшается. Например, инструментом с глубиной пропила 54 мм можно распилить брус сечением 100 мм, если делать пропил с двух сторон бруса.

Изменение угла наклона

Этой функцией оснащены практически все дисковые пилы такого типа (от 90 до 45 градусов)

При выборе следует обращать внимание на качество исполнения узла. Винтовые зажимы должны быть достаточно надежными, лучше металлическими (пластмассовые рукоятки зажимов на бюджетных моделях часто отламываются)

Сама дуга поворота под угол должна быть выполнена из достаточно прочного металла, чтобы не согнуться.

Пильный диск

На практике, каждый производитель выпускает пилы под диски своего размера. Подобрать подходящий диск от пилы такой же мощности другого бренда не всегда удаётся. Совпадения бывают, но не всегда.

Отличия посадочного и внешнего диаметров всего в несколько мм приводят к тому, что «чужой» диск не подходит.

В итоге, вместо заточки и дальнейшего использования их приходится выкидывать и покупать новые. Тогда как зубья стандартной формы можно подтачивать, в несколько раз увеличивая срок службы.

На пильном диске очень много информации, цифрами отмечены самые важные. 1. Фирма-производитель. 2. Модель и тип диска. 3. Размеры. 4. Тип применяемого инструмента. 5. Тип распиливаемого материала. 6. Размер диска. 7. Количество зубьев. 8. Посадочный диаметр. 9. Максимальные обороты. 10. Направление вращения.

Популярные статьи

Стекло: основные свойства и характеристики

С давних пор для осветления и придания жилому помещению

Как и чем выпиливать кривые и круги

Вырезания круглых отверстий в фанере
Нередко, при ремонте

Шлифованное лаковое покрытие

С тех пор как появился лак для матовых покрытий, техника

Угловые соединения рамок

Проще всего сделать рамку, соединив планки под прямым углом.

Соединение встык по длине

Если повнимательнее присмотреться к массивной старинной

Как работать ручной пилой

Пилу нужно вести, иначе она начнет «гулять». Это надо

Обращение с дисковой пилой

(adsbygoogle = window.adsbygoogle || []).push({});

(adsbygoogle = window.adsbygoogle

Прикрепить сиденье стула

Как правило, мягкое сиденье стула — это признак дорогостоящего,

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Triodesigng
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
